Тиски для слесарных работ: сделай сам

При слесарных и столярных работах мастеру-самодельщику не обойтись без мощных тисков. Большие и новые тиски стоят дорого. Выход — или искать б/у тиски на вторичном рынке, или засучить рукава и, при наличии сварочного аппарата и УШМ, сделать недорогие тиски своими руками. Рассмотрим пример пользователя портала с ником Korkus и расскажем:

Тиски для слесарки своими руками: пошаговая инструкция

В интернете можно найти много вариантов самодельных тисков, сделанных своими руками. Я тоже решил сделать слесарные тиски из имеющегося у меня металла, чтобы не покупать заводские. И вот, что из этого получилось.

Для изготовления самодельных тисков нужны детали:

Работы по изготовлению слесарных тисков разбили на ряд этапов:

1. Основание под тиски Korkus сварил из двух металлических пластин размером 20х16 см.

Затем места сварки зачистили.

3. Направляющая тисков сделана из квадратной профильной трубы, в которой болгаркой сделан продольный паз шириной чуть больше, чем приваренная подставка с гайкой.

4. Для крепления направляющей использован 60-й уголок (2 шт.) длиной 20 см.

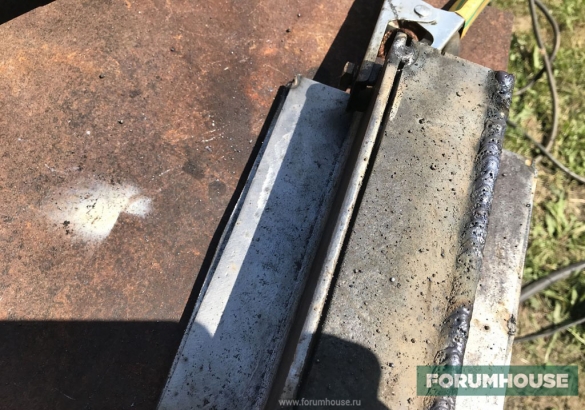

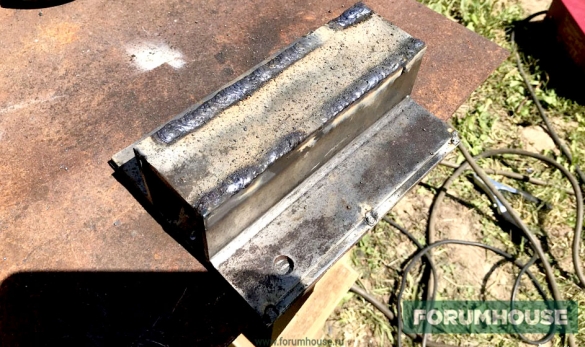

Уголки обхватывают профильную трубу, а сверху к ним приваривается крышка из полосы толщиной 1 см и шириной 5 см. Получается короб.

Чтобы профильная труба свободно двигалась в коробе и получился зазор, использованы проставки – 2 полотна от пилы по металлу.

Т.к. щель между пластиной и уголками получилась достаточно большой, то, после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину изнутри.

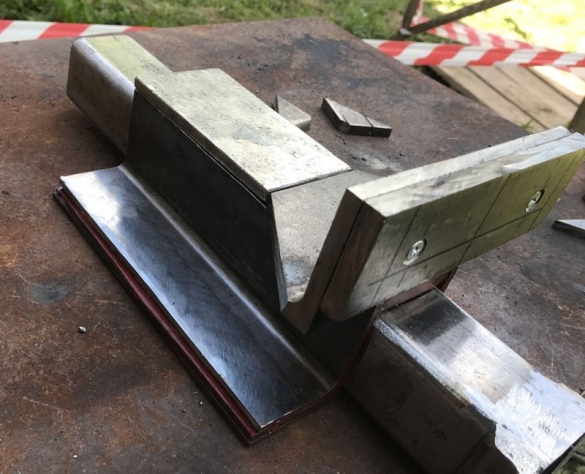

5. Основание губок слесарных тисков сделаны из прочного уголка с полкой 75 мм и стенкой 8 мм.

Губки тисков изготовлены из полосы толщиной 1 см.

В уголках и губках просверлены сквозные отверстия диаметром 4.2 мм.

Затем в уголках пользователь нарезал резьбу М5, а в губках рассверлил отверстия сверлом 5,1 мм и раззенковал отверстия под потай.

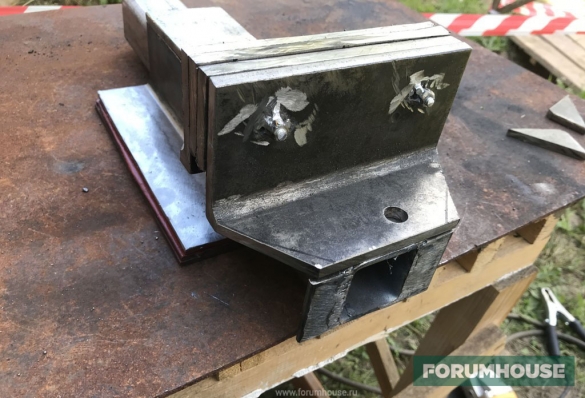

В губки вкручены болтики, а с обратной стороны прикручены гайки, которые потом обварили.

Чертёж губок для слесарных тисков.

6. С торца профильной трубы приварены два уголка.

Губки усилены треугольными ребрами жесткости и заварены пластиной металла толщиной 4 мм.

Источник

Металлические тиски своими руками

Многие мастера сегодня заинтересованы в том, как сделать тиски из металла своими руками, и разыскивают пошаговые инструкции, понятные чертежи и наглядные фото. Ведь тиски – практически самый главный инструмент в пределах гаража. Но с чего же начать изготовление, и какие есть варианты?

Из чего состоят металлические тиски

Прежде чем начать изготовление данного инструмента, требуется подробнее ознакомиться с тем, как именно он устроен. Тиски складываются из таких деталей:

Из чего создаются тиски

Разновидности материалов, из коих легко самостоятельно создать тиски в домашних условиях, по факту ограничены только фантазией того, что будет его создавать. Все базовые детали для тисков традиционно создаются из металла. Это в разы надежнее чем, к примеру, дерево.

Наилучшим образом для работы подходят чугунные и стальные детали. Именно они дольше всего не поддаются ржавчине и в разы лучше прочих металлов противостоят отрицательному влиянию окружающей среды. К тому же, такие тиски прослужат мастеру до нескольких десятков лет.

Что касается материала для основы тисков, для нее можно задействовать целый перечень подручных деталей. Так, например, основу можно изготовить из:

Тиски собственноручно из швеллера

Слесарные тиски используются для обработки металла, потому основа для работы требуется достаточно надежная – чугун либо сталь, которые обсуждались ранее. Такие тиски нетрудно создать собственными силами.

Проще их будет создать, использовав швеллер. Из рельсы делаются гораздо реже. Инструментарий потребуется следующий:

Помимо прочего для создания самодельных тисков из швеллера мастеру потребуются такие основные и дополнительные материалы:

Процесс происходит в несколько этапов:

Как сконструировать тиски самостоятельно из уголка

Можно собрать тиски под станок самостоятельно, используя только металлический уголок. В этом случае понадобятся те же самые инструменты, которые используются в работе со швеллером, а также такие материалы:

Примерные чертежи станочных тисков легко отыскать в сети. Зависимо от нужных габаритов, легко можно сделать тиски собственноручно:

Таким образом, эти тиски под сверлильный станок получатся гораздо бюджетнее. Помимо этого, зная, как они устроены, легче будет самостоятельно чинить их, если возникнет такая нужда.

Бывалые специалисты в курсе, что проблематично одновременно сверлить и удерживать части. Потому что изделие выходит не точным, от чего страдает его качество. Тиски из требуемого вида, например, из уголка, могут существенно облегчить работу мастера.

На что следует обратить внимание

Есть несколько моментов, которые обязательно следует брать в расчет. И в первую очередь это габариты будущих тисков. Они разделяются на несколько групп:

Стоит признать, что это усредненные размерные параметры, но на них вполне можно ориентироваться в процессе.

Отдельные модели, представленные на сегодняшнем рынке, могут весить существенно больше 30 килограмм. Однако большую роль тут играет и материал, выбранный для изготовления. К примеру, чугун, как всем известно, намного тяжелее, чем некоторые виды стали. Потому подбирать материал, и вычислять размеры под конкретный инструмент в каждом случае надо отдельно.

Не менее важный параметр, который нельзя игнорировать – это сила зажима. Дело в том, что, если данный параметр окажется недостаточным, тиски могут сломаться прямо в ходе работы. Стоит ли уточнять, что с заготовкой придется попрощаться тоже.

Мини-тиски из профильных труб

Какие для работы потребуются инструменты и материалы:

Поэтапно мини-тиски из профильной трубы изготавливаются следующим образом:

Мини-тиски из профильных труб готовы, и надежно удержат любую вещь – трудно будет что-либо вытащить из них вручную. Видео поможет детальнее разобраться в рабочем процессе.

В заключении

Как видно, нет нужды торопиться покупать данный инструмент в специальных магазинах, если есть возможность создать его самостоятельно. На помощь даже малоопытным мастерам придут пошаговая инструкция о том, как сделать своими руками тиски из металла, а также чертежи и множество фото.

Источник

Сообщества › Сделай Сам › Блог › Слесарные тиски своими руками — часть 1

Хорошие слесарные тиски с шириной губок от 120 мм стоят в магазине просто космических цен…

Посмотрев на металл, который у меня имелся в наличии на даче я решил потратить денек-другой на самостоятельное изготовление слесарных тисков.

Материал который я использовал:
— лист железа для основы тисков толщиной 4мм
— профильная квадратная труба 50мм с толщиной стенки 4мм
— уголок 60мм с толщиной стенки 5мм
— уголок 75мм с толщиной стенки 8мм
— полоса толщиной 10мм
— шпилька резьбовая 20мм
— длинная гайка 20мм

В одной пластине 200х160х4 мм (для основания) я равномерно насверлил отверстий диаметром 8мм и точечными сварками скрепил со второй такой же пластиной.

Места сварки зачистил.

По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.

Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.

После этого приварил площадку с гайкой к пластине-основанию и зачистил.

В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм.
Поставил их чтобы посмотреть как это будет выглядеть:

Вот общий вид деталей для слесарных тисков:

В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой.
С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.

Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию.
Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку.
В качестве проставки использовал пару полотен для ножовки по металлу.

После этого пластину приварил по всей длине. Получился своеобразный короб:

Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри.
Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.

После этого получившийся короб зачистил:

В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм.
Губки будут иметь размер: 150х50х10мм.

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм.
Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.

В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.

Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку.
Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами.
Это позволит мне в дальнейшем при необходимости разобрать тиски.

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.

В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.

Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба.
Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.

Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.

Да, по сварке…
Варил я аппаратом Форсаж-161
Электрод — МР-3С 3мм
Ток сварки — около 110А.

При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.

Прорезь в профильной трубе вырезал по месту так, чтобы этот вырез не мешал движению трубы относительно приваренной площадки с гайкой.
Чтобы ничего не цепляло.

Вторая часть по изготовлению тисков — здесь

Источник

Как сделать тиски своими руками?

Стандартные тиски могут не подходить мастеру по целому ряду причин. А покупать большое количество инструментов невыгодно не только с финансовой точки зрения – они будут занимать очень много места в мастерской. Изготовление тисков своими руками – идеальное решение данной проблемы. Всё, что нужно для реализации, – немного терпения и аккуратного следования инструкции. Дома можно изготовить любые типы тисков с минимальными затратами по времени и финансам, многие детали можно снять с тех моделей, которые вышли из строя.

Устройство и принцип работы

Большие столярные тиски имеют несколько преимуществ перед другими конструкциями. Их можно установить как на верстачную плиту, так и на любую подходящую опору в мастерской. Снять их с поверхности также легко по окончании работ. Так что, несмотря на размер, инструмент не занимает слишком много места, при этом работать можно даже с большими деталями.

В состав входят не только ручка, тренога и ножка для закрепления. Конструкция любых тисков включает в себя:

Опора крепится на верстак или стойку с помощью саморезов или болтов. Планки на многих заводских моделях у губок можно менять в зависимости от уровня износа, но такая возможность в несколько раз увеличивает и цену тисков.

Для домашнего изготовления таких планок рекомендуется использовать чугун или полимерную сталь. Кроме универсальности планки дают возможность сохранить от деформации другие детали тисков при их активной эксплуатации.

Также верстачные тиски включают в себя и пружину, с помощью которой можно работать с по-настоящему габаритными деталями. Ходовой винт с легкостью удерживает её на месте. Если его нет в конструкции, тогда мастеру придется наклоняться, чтобы держать пружину ещё и собственным весом, что значительно осложняет работу. Ориентироваться в процессе изготовления лучше всего на чертеж выбранной модели, чтобы избежать ошибок.

Из чего можно сделать?

Число материалов, из которых можно изготовить самодельные тиски для работы, ограничивается практически только фантазией пользователя. Основные детали для тисков принято делать из металла, это гораздо надежнее всех остальных материалов. Лучше всего для этой цели подходят сталь и чугун. Они дольше не ржавеют и намного устойчивее к негативным воздействиям окружающей среды. Чугун из тех видов металлов, что способны прослужить владельцу несколько десятков лет.

Если говорить не только о материале, но и об основе для тисков, то их обычно изготавливают из целого ряда бытовых предметов:

В среднем срок службы заводских тисков при активной эксплуатации составляет чуть больше года. Причиной выхода из строя часто выступает поломка лапы губок, иногда износ увеличивается за счет низкого качества самого материала изготовления.

Тиски необходимы для работы с заготовками, когда их нужно зафиксировать на одном месте. Если они нужны срочно, их можно быстро сделать даже из дерева. Для изготовления понадобятся гвозди, дерево и топор. Если конструкция планируется сложная, не будет лишней и продольная пила в общем списке инструментов.

Дерево распиливается почти под прямым углом, неподвижная часть, называемая на разный лад губкой или пяткой, крепится к конструкции с помощью гвоздей, вбитых наискось. Угол важен, чтобы гвозди не гнулись в процессе работы с тисками.

Подвижная губка должна свободно скользить по станине. Также необходим и прижим, обычно это подтесанный острый сук. Но остроту обязательно нужно контролировать, иначе тиски не будут держать деталь и всю конструкцию в целом, если, наоборот, остроты будет недостаточно. Такая конструкция надежна в процессе работы и относительно проста: чтобы снять обрабатываемую деталь с тисков, достаточно выбить клин.

В технике и быту зажимы используются для ряда различных целей, поэтому прежде чем говорить что-либо о характеристиках и различиях с заводскими моделями, стоит определить, какой именно тип тисков необходимо сделать.

Не всякую конструкцию можно воспроизвести в домашних условиях, для некоторых вещей обязательно наличие профессионального оборудования и определенных навыков.

Поэтому следующий вопрос, которому стоит уделить внимание: что нужно для изготовления тисков своими руками?

Что понадобится?

Секрет изготовления любого бюджетного инструмента дома – качественная подготовка.

В число необходимых материалов входят:

Далее следует собрать все необходимые инструменты для работы. В их число входят:

Этапы изготовления

В процессе изготовления нужно учитывать множество различных мелочей. Для разных моделей потребуется свой алгоритм действий. Например, для того чтобы изготовить гидравлические тиски своими руками, помимо прочих инструментов потребуется использовать плазменный станок. Кроме этого, главным в конструкции в данном случае выступает гидравлическая пара из насоса и цилиндра. В качестве основного материала используется листовая сталь толщиной от 10 мм и более. Перед началом работы мастеру потребуются:

Если говорить об инструментах, то будут необходимы:

Процесс изготовления в домашних условиях можно разделить на несколько этапов. Одним из основных станет создание опорной плиты, в других источниках мастера также её называют основой для тисков. От листа стали с помощью плазменного станка или аналогичного инструмента отрезается часть определенного размера. Далее создается несколько отверстий для закрепления плиты в одном положении. Метки для дрели можно поставить самостоятельно с помощью маркера. Между собой детали скрепляются с помощью сварки.

После этого можно обустраивать внутреннюю часть тисков, где крепится в будущем подвижная губка. Здесь и потребуется швеллер, заготовленный ранее. К нему с помощью сварки крепятся пластины и все остальные детали.

Для того чтобы не ошибиться с размером, можно использовать чертеж или эскиз, где указаны все основные параметры. Именно во внутреннюю часть в дальнейшем устанавливается гидравлический цилиндр. Все швы должны быть надежно отшлифованы, чтобы в работе тиски не заклинило.

После обустройства внутренней части можно переходить к наружной, где устанавливается неподвижная губа. Следует отрезать несколько кусков листовой стали и сварить со всеми остальными деталями. Во избежание ошибок делать это рекомендуется прямо над подвижной частью.

В качестве упора для гидронасоса позади конструкции приваривается задняя часть. Использование стали в этом случае вполне оправдано, так как она должна быть достаточно крепкой, чтобы противостоять давлению. На финальном этапе внутреннюю подвижную часть обязательно нужно отшлифовать с помощью болгарки и наждачной бумаги. Итоговая поверхность должна быть идеально гладкой, после этого все детали можно сварить между собой.

Далее наступает этап установки гидравлического цилиндра. С одной стороны его опорой служит грань неподвижной части тисков, с другой он активно работает с подвижной. Как только цилиндр раздвигается, тиски смыкаются. В конструкции должна быть предусмотрена пружина, чтобы вернуть тиски в открытое положение. Давление при этом сбрасывается до нуля.

Губы тисков изготавливаются из максимально прочного материала, так как именно они испытывают на себе основную часть нагрузки. Листовая сталь и сварка должны быть качественными, швы ровными и начищенными. Отверстия под установку губ обычно сверлят заранее. Крепятся они винтами или саморезами.

Детали дополнительно покрываются краской не только из эстетических соображений, но и для того, чтобы металл дольше не подвергался влиянию ржавчины. Вес итоговой работы составит около 30 килограммов, обычно они настольные и занимают минимум места в гараже или в мастерской.

Ещё один вариант инструмента – быстрозажимные тиски с эксцентриковым прижимом. С ними работать гораздо проще за счет того, что не нужно постоянно подстраиваться под размеры детали, достаточно просто закрепить её в центре. В качестве материала используется много стальных деталей, таких как уголки заданного размера, гайка, шайба и станина. Также в данном комплекте потребуется амортизирующий сток, швеллер, резиновая втулка и непосредственно эксцентрик.

Швеллер разрезается, и помечается заготовка для будущих тисков. После того как размечены центры и заготовка смазана маслом, для штока сверлится несколько входных отверстий. Шток туда вставляется, один из уголков, длина которого должна как минимум составлять 230 мм, разрезается пополам.

После этого заготовки варятся вместе по форме швеллера и зачищаются с помощью диска. Далее заготовки свариваются между собой, скрепляются с тисками и станиной. Подвижная и неподвижная губки устанавливаются на финальном этапе и скрепляются гайками. Эксцентрик устанавливается посередине на заготовке, после этого нужно проверить качество захвата и окончательно заварить все швы.

Слесарные

Шаровые тиски без резьбового зажима – обычно слесарный инструмент, который изготавливается из швеллера и стали. Важную часть в конструкции составляет и ходовой винт, одна из стальных пластин стоит строго посередине, разбивая конструкцию на две части. Стальная основа и уголки свариваются друг с другом, швы в обязательном порядке зачищаются. Иногда для соединения используют болты и гайки. Разметку отверстий можно сделать с помощью маркера. Губки и стержень ставятся в самом конце, крепится рычаг для управления тисками. Такие тиски можно использовать для кожи или дерева, они выдержат необходимый уровень нагрузки.

Станочные

Для поворотных тисков потребуется длительная работа с металлом. Лучше всего подойдет для этих целей нержавеющая сталь. Тиски удерживаются на конструкции с помощью струбцины, крепятся они непосредственно на верстак. Направляющие детали устанавливаются на несколько стальных пластин, отверстия в которых сверлятся заранее. По краям от пластин должны быть предусмотрены гладкие штыри для беспрепятственной установки направляющих, на которых будут прижимные губки. С одной стороны винтового штыря устанавливается рычаг управления.

Губка накручивается на болты, гайки всегда располагаются при этом с внешней стороны, чтобы при необходимости была возможность разобрать конструкцию. Держатель для прижимной губки делается с помощью сварки и с одного конца крепится болтами, как и сама губка. Это даст возможность мастеру менять их, когда возникает такая необходимость. Шарнир для заготовки также крепится с помощью сварки, штыря и гаек.

Столярные

Изготовить простые столярные тиски из стали или чугуна для дома можно и самому, достаточно подобрать чертеж и все необходимые составляющие. Зажимные губки ради простоты конструкции можно сделать из дерева, а металл закрепляется в месте верстачной плиты, которая послужит опорой для инструмента.

Важно! Ключевым в данной конструкции будет зажимной винт диаметром до 20 мм, в зависимости от этого параметра меняется и назначение тисков. Чем больше диаметр, тем с более крупными деталями мастер сможет работать с помощью домашних тисков.

Кулисы будут из стали или чугуна с толщиной от 10 мм. Ещё одной важной деталью является вороток, с помощью которого можно управлять тисками. Для этого подойдет любая стальная планка. Размеры должны идеально соответствовать друг другу для максимально плотного прилегания деталей. Чем длиннее вороток, тем больше прилагаемая сила при работе с заготовкой.

Если ничего подходящего не нашлось под рукой, может подойти и гаечный ключ, в его разъем прессуется резьбовой винт. И в этом случае отпадает риск ошибиться с размером, подобрать необходимый можно быстро, ориентируясь только на визуальное совпадение. Классическим вариантом считается вороток из прута, с помощью специального отверстия обеспечивается свободное скольжение в резьбе винта. Это значительно облегчает работу с тисками новичку.

Изготовить приспособление для верстака – подвижную и неподвижную губки – можно из деревянных брусков. Лучше всего подойдет сосна из-за прочности и мягкости в обработке. Далее сверлится три отверстия для остальных деталей, разметку можно сделать гвоздями, их легко можно убрать по окончании данного этапа.

После этого начинается непосредственно монтаж тисков. Выполнить это можно без сварки с помощью гаек и других крепежных деталей, резьба всегда намечается предварительно, для того чтобы не ошибиться с размером. Сначала устанавливается неподвижная губка, кулисы и винт. На край передней поверхности устанавливается подвижная губка и закрепляется несколькими гайками для надежности конструкции. Вороток устанавливается последним после закрепления всех остальных элементов. Принцип действия таких тисков прост: как только поворачивается вороток, винт входит в гайку и притягивает подвижную губку, меняя положение. Изготовить их можно без токарного станка и другого сложного оборудования.

Трубные

Трубные тиски в разобранном виде достаточно простые, изготовить их можно почти из любых подручных материалов. Они спокойно могут зажимать металлические и цилиндрические детали. Для изготовления потребуется несколько частей профиля, отрезки труб и лист металла толщиной от 10 мм минимум. В конструкции обязательно потребуется предусмотреть винт.

Первым этапом считается изготовление корпуса, для этого от труб и профиля отрезается ряд равных по параметрам частей. После этого все детали соединяются вместе с помощью сквозных отверстий и крепежей. Рама с основанием сваривается, швы зачищаются максимально аккуратно. После этого можно спокойно пользоваться самодельными трубными тисками!
