Как сделать титановый гвоздодер
Винтовой гвоздодер из подручных средств
Доброго времени суток, дорогие друзья самоделкины. В сегодняшней статье рассмотрим, пожалуй, очень интересную идею самоделки, даже не побоюсь сказать, «гениальную» идеи. А именно рассмотрим изготовление винтового гвоздодера. С помощью данной самоделки можно запросто вытащить любой криво забитый (и не только) гвоздь. Сама по себе самоделка очень компактна по сравнению с обыкновенным полноразмерным гвоздодером, с её помощью можно вытащить гвоздь оттуда, куда обыкновенным гвоздодером просто на просто не подлезть. Самоделка будет состоять из самых распространённых и подручных материалов, для многих эта самоделка вообще окажется бесплатной так как все компоненты, которые понадобятся для сборки может найти у себя в гараже практический каждый мастер. Главное иметь сварочный аппарат и болгарку, ну, или хорошего знакомого, у которого они есть. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.
Для данного винтового гвоздодёра понадобится следующее, а именно:
— Металлическая труба
— Металлическая шпилька (или длинный болт)
— Гайки (обыкновенные и одна удлинённая)
— Металлические шайбы
— Металлический уголок
— Какая-либо краска (для защиты самоделки от воздействия коррозии)

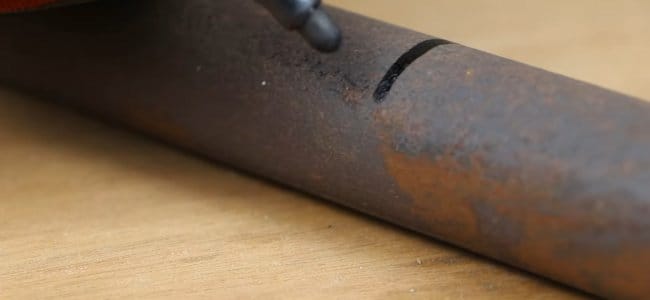

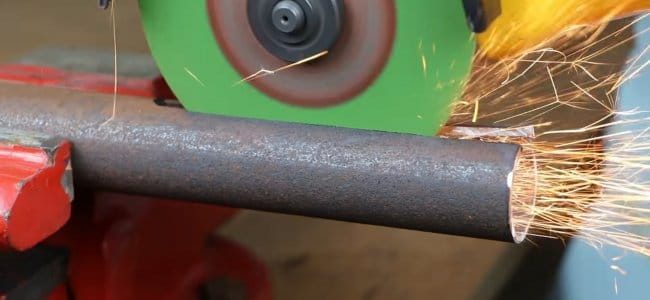

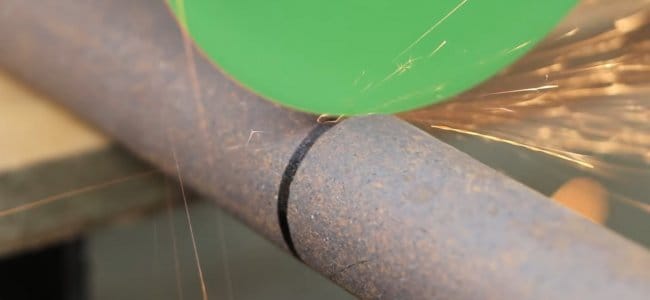

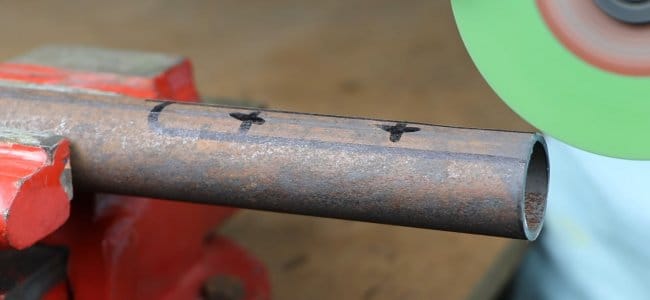

Для того чтобы отрезать трубу, сначала необходимо измерить нужную нам длину и нанести метки при помощи маркера метки. Тут важно остановится на том чтобы у нас оба конца трубы били отрезаны под прямым углом, без всяких там отклонений, иначе самоделкой в готовом виде будет достаточно неудобно пользоваться. Зажимаем трубу в тиски и аккуратно под прямым углом отпиливаем заготовку.

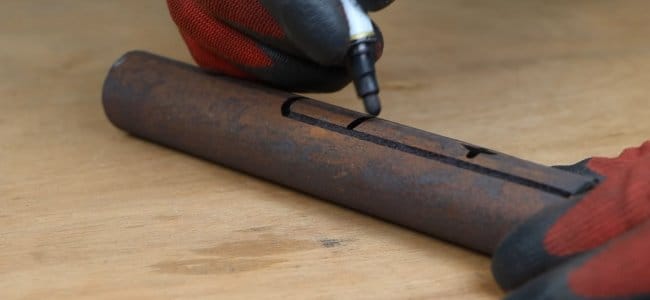

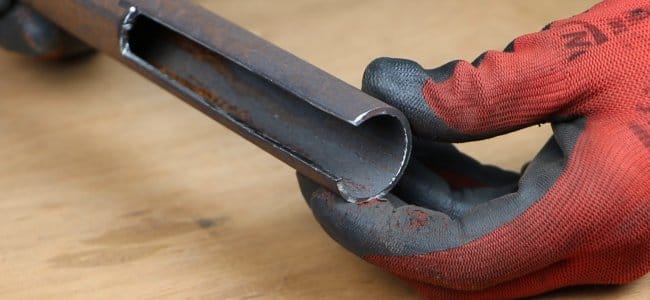

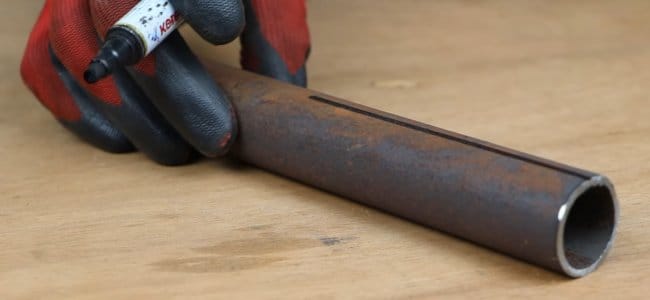

Отметив необходимо место под паз, переходим к его выпиливанию. Для выпиливания подобных вещей лучше всего использовать маленькую бор машину, если у вас её не, то не беда, можно справится и компактной болгаркой. Зажимаем заготовку в тисках и аккуратно начинаем пилить, стараемся сделать все ровно и четко (это необходимо только для эстетичного вида самоделки)

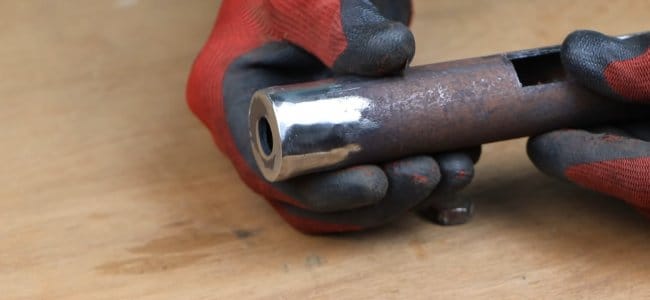

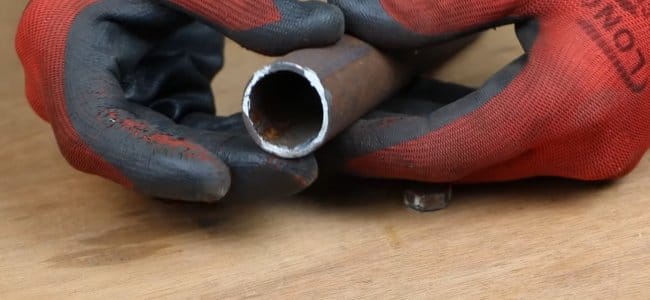

С обратной стороны, от только что вырезанного паза, на металлические трубы, нам необходимо приварить металлическую заглушку, а если быть точнее, то направляющую-стопор для металлической шпильки. Можно вырезать из металла заглушки приварить её к трубе и аккуратно посередине проделать отверстие, но можно поступить куда проще и сделать так как сделал это автор самоделки. А именно следует подобрать подходящую по диаметру металлическую шайбу, подходящую не по диаметру трубы, а именно по диаметру используемой вами металлической шпильки. Берём такую шайбу и аккуратно привариваем её в ранее упомянутое место так, чтобы отверстие на шайбе было ровно по центру.

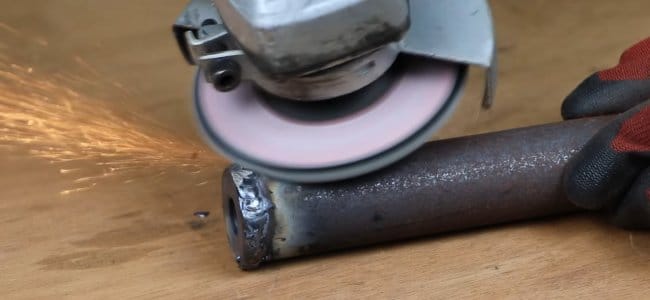

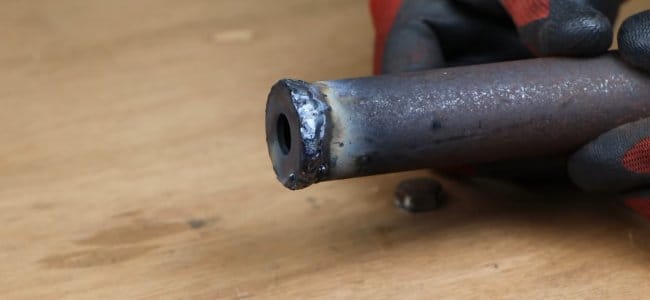

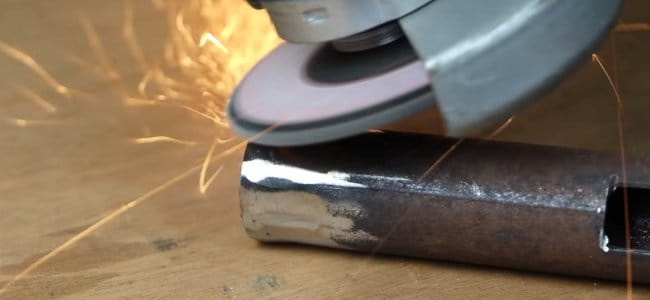

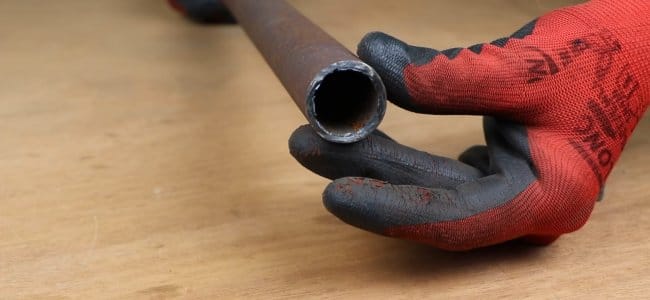

Так как приваренная шайба вероятнее всего была большего диаметра чем используемая труба, лишнюю часть металлической шайбы необходимо сточить или срезать. Для этого можно использовать болгарку со специальным шлифовальным дисков, как раз заодно зашлифуется сварной шов, и самоделка примет монолитный вид, что в свою очередь положительно повлияет на внешний вид готового изделия.

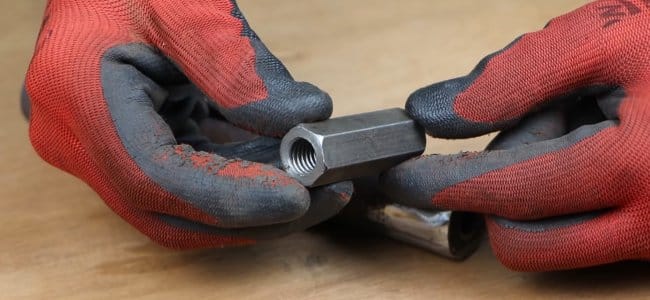

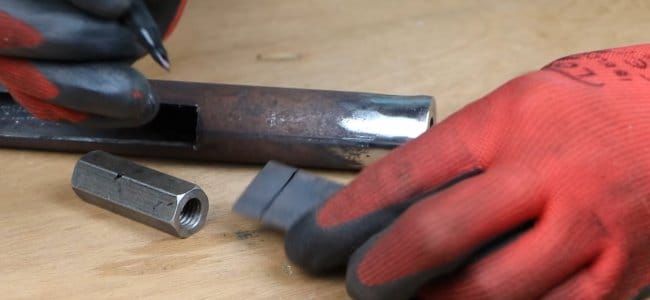

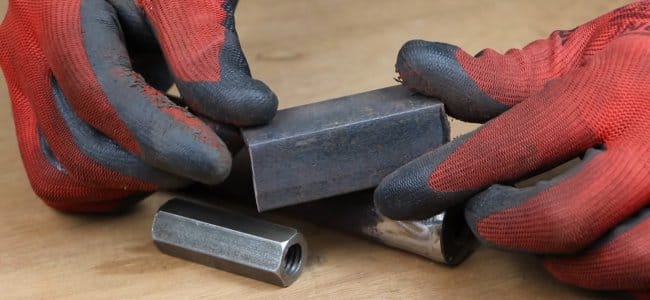

Переходим к изготовлению движущейся части, которая как раз и будет вытягивать забитые гвозди. Двигаться у нас будет гайка, а двигаться она будет за счет вращения шпильку, так вот нам необходимо подобрать такую гайку, которая бы помещалась бы внутри нашей трубы. Гайку следует брать не совсем простую, а удлинённую. Удлинённая гайка будет надежнее и вероятность испортить её резьбу намного меньше, но это ещё не самое главное, для чего нужно брать именно удлинённую гайку, просто из-за нашей специфической задачи обычную гайку бы просто перекашивать и от этого она будет стопориться, с длинной гайкой такого не произойдет.

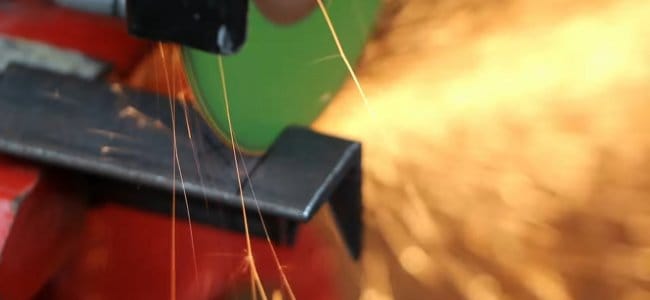

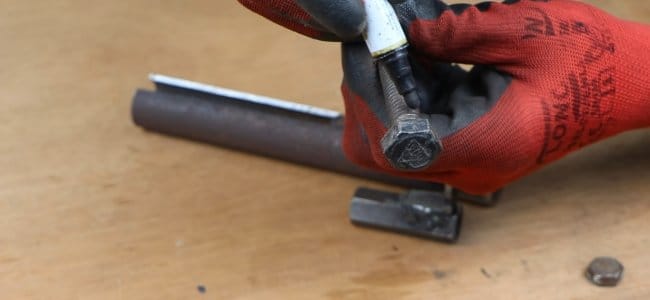

К взятой вам гайке необходимо приварить зацеп, который будет цепляться за шляпки забитых гвоздей. Но такой зацеп ещё надо сделать, а делать его будем из обыкновенного металлического уголка, примерно такого же размера как изображен на фото данном ниже. От этого уголка отпиливаем отрезок длиной равно ширине одной грани гайки. Отпиливаем ровно и аккуратно.

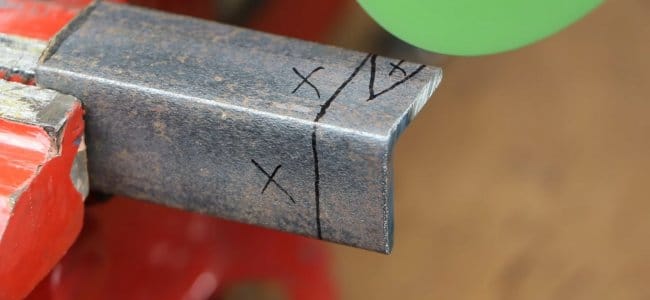

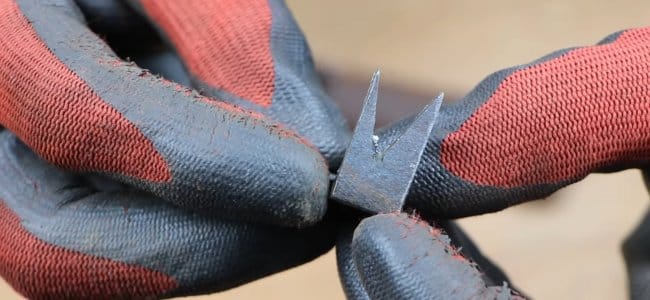

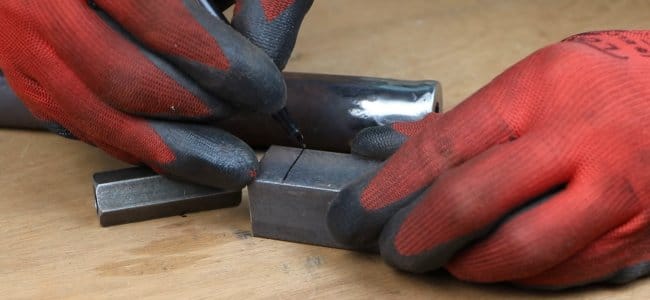

Далее в вырезанном отрезке уголка, с одной из его сторон следует сделать очередной вырез, на этот раз он должен быть «V» образным и слегка удлинённым, от него будет зависеть то какого диаметра гвоздим можно будет с его помощью вытягивать.

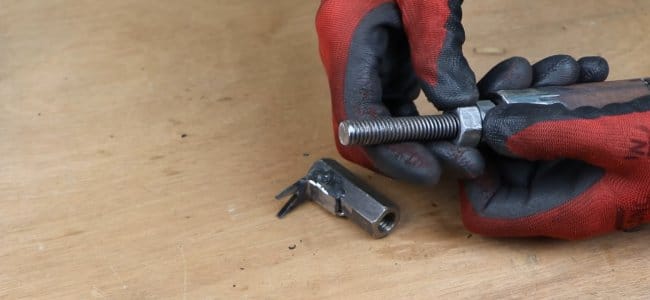

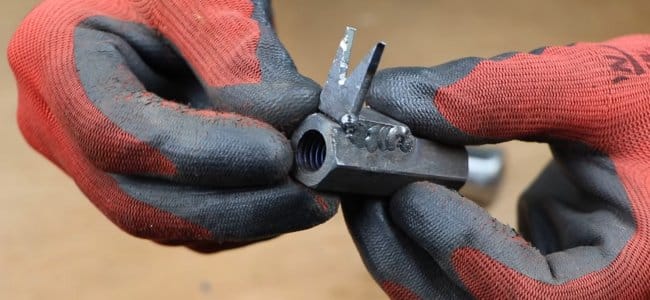

Ну, и наконец привариваем нашу заготовку только что изготовленную из металлического уголка к ранее подобранной гайке, привариваем к самому краю гайки. Так как нагрузка все-таки будет относительно большая, проворить стоит по всей площади соединения двух заготовок.

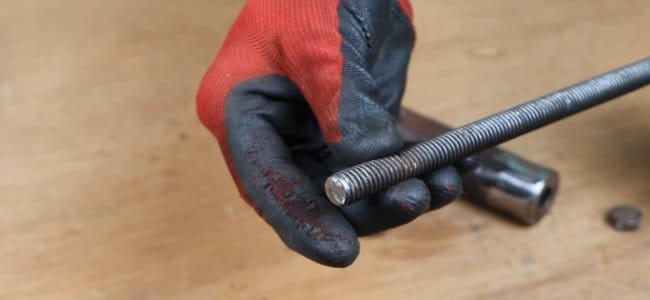

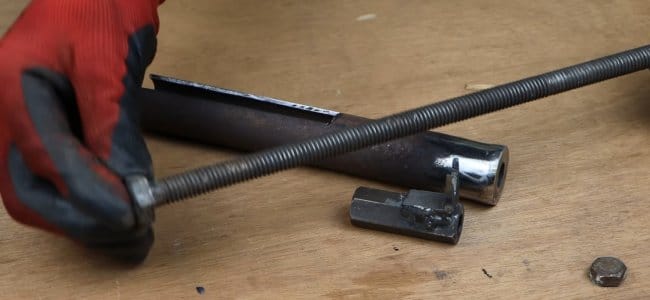

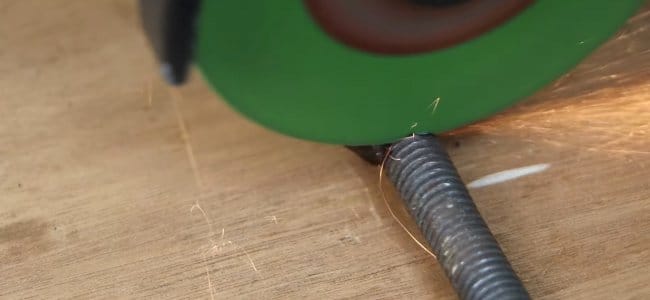

Для следующего шага нам понадобится шпилька или длинный болт, подходящий по диаметру для нашей удлинённой гайки. Длина этой шпильки (болта) должна быть немного больше длины трубы. Если это болт, то отпиливаем от него шляпку, если это шпильку, то стразу вставляем её в нашу трубу через специально для этого приваренную металлическую шайбу.
С обеих сторон на уже вставленную в трубу шпильку необходимо накрутить по две шайбы. Закручивать именно две шайбы необходимо для того чтобы их можно было бы стянуть между собой, так чтобы они в дальнейшем не перемещались по шпильке. То есть нам необходимо зафиксировать шпильку в одном положении, старайтесь затянуть гайки таким образом, чтобы свободный продольный ход шпильки был минимален. А вообще в данном месте лучше использовать так называемые зажимные подшипники, то это в идеале, а так конечно можно обойтись и парой гаек. На всякий случай сажайте гайки на специальный фиксатор резьбы, с его помощью они наверняка не выкрутятся.

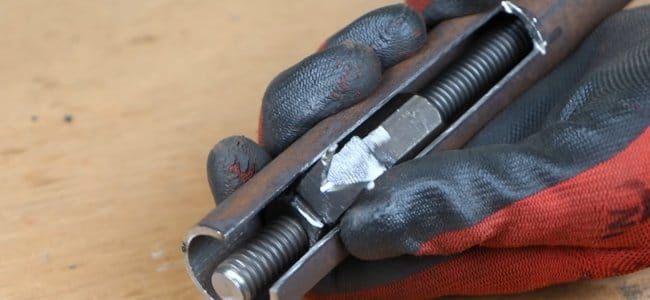

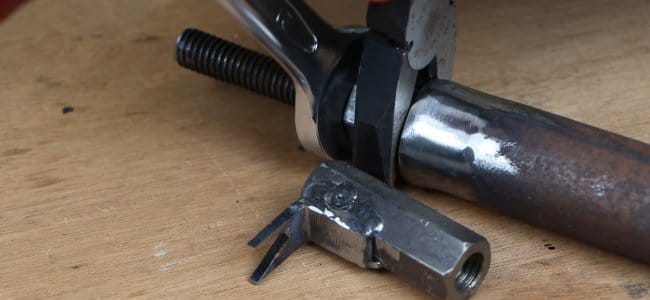

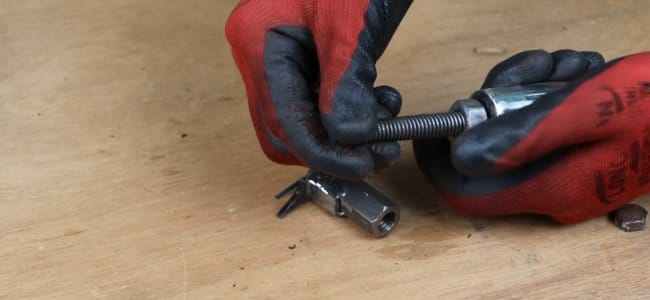

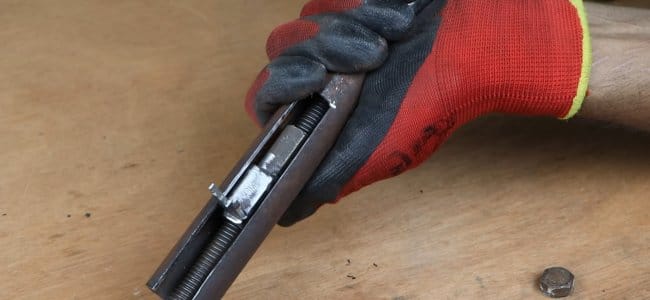

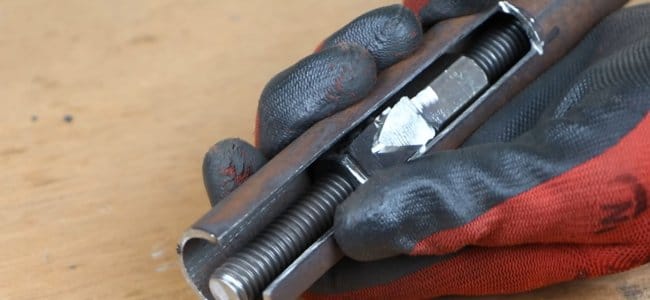

В конце прикручиваем нашу длинную гайку к шпильке со стороны паза так, чтобы зацеп на гайке находился с краю. Собственно, все готово для того, чтобы использовать данную самоделку в паре с дрелью, шуруповертом и т.п. Но для того чтобы данная самоделка превратилась именно в ручной инструмент, необходимо приварить рукоятку к шпильке.

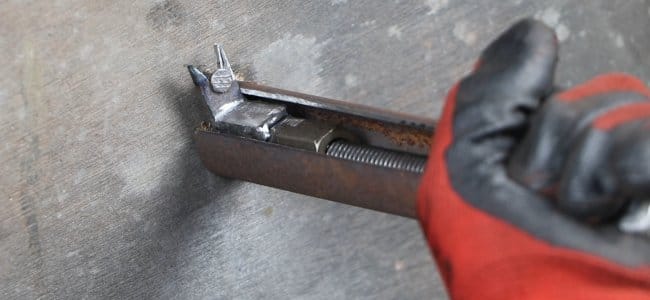

Все готово! В итоге у нас получилась интересная и полезная самоделка которая очень сильно облегчит вам вашу жизнь. Я бы рекомендовал бы её покрасить какой-нибудь краской, для защиты самоделки от коррозии, а также следует смазать шпильку, тогда ваша самоделка прослужит вам очень долго.
Вот видео автора самоделки:
Как сделать гвоздодер своими руками
Как сделать гвоздодер своими руками
Тем не менее, можно вполне опровергнуть это, если сделать вот такую полезную самоделку для дома, которая позволит за считанные секунды вытянуть гвоздь или застрявший саморез в древесине. Чтобы сделать полезное приспособление для плотников, которое позволит быстро вытягивать гвозди, нужна будет сварка. Впрочем, не будет забегать далеко вперёд, а рассмотрим все по порядку и на конкретном примере.
Что понадобится для изготовления самодельного гвоздодера
Из материалов для изготовления гвоздодера своими руками понадобятся:
Из инструментов при изготовлении плотницкой самоделки не обойтись без сварки, болгарки и шуруповёрта со сверлом по металлу. В общем, ничего сложного нет, и после подготовки всех необходимых материалов и инструментов, можно приступать к сборке приспособления.
Гвоздодер своими руками
Рассмотрим подробный процесс изготовления гвоздодера:
Шаг первый — используя кусок металлической полосы нужно вырезать два одинаковых уголка.
Обязательно избавьтесь от острых краёв на уголках, а иначе можно легко пораниться, работая гвоздодером.
Шаг второй — используя сверлильный станок, сделайте сквозное отверстие в уголках, как на картинках.
Диаметр отверстий должен быть таким, чтобы в них пролез болт для крепления уголков к профильной трубе.
Шаг третий — берём кусок трубы и прикладываем к ней уголки с двух сторон. Очень важно, чтобы края уголков и профильной трубы совпадали и находились в одной плоскости.
Шаг четвёртый — прикручиваем уголки к профильной трубе посредством болта.
Сварка заготовок и сборка приспособления
На этом первая часть изготовления гвоздодера своими руками завершена, можно приступать к изготовлению подошвы. Для этого потребуется старый рашпиль, но можно, как было сказано выше, обойтись и куском толстого металла.
Отрезаем кусок рашпиля требуемой длины.
Разрезаем его на две одинаковые половины.
Затачиваем один из краёв каждой половины на точильном станке или же используем для этих целей болгарку.
Затем одну половину привариваем к профильной трубе.
А другую половину привариваем к уголкам.
С обратной стороны уголков фиксируем металлический валик.
Принцип работы самоделки заключается в захватывании шляпки гвоздя или самореза и вытягивании их под усилием рукоятки. Все просто, но очень эффективно на деле.
Здравствуйте Уважаемые читатели сайта и Самоделкины!
Сегодня мы рассмотрим очень интересную насадку на шуруповёрт. Данная самоделка позволяет вытаскивать гвозди при помощи шуруповерта. По сути это электрической гвоздодер. Прогресс не стоит на месте и многие самодельщики придумывают разные приспособления, как облегчить себе труд. Рассмотрим данное изобретение более детально. На изготовление данной насадки потребуются следующие инструменты и материалы.
Шаг первый: Инструменты и материалы
Инструменты:
— Болгарка;
— Сварочный аппарат;
— Дрель;
Шаг второй: Изготовление цилиндра
Для изготовления цилиндра, мастер берет металлическую трубу и с помощью болгарки пропиливает в ней паз, длиной 15 см. и шириной 2 см.
Края обрабатывает шлифовальной насадкой на дрель.

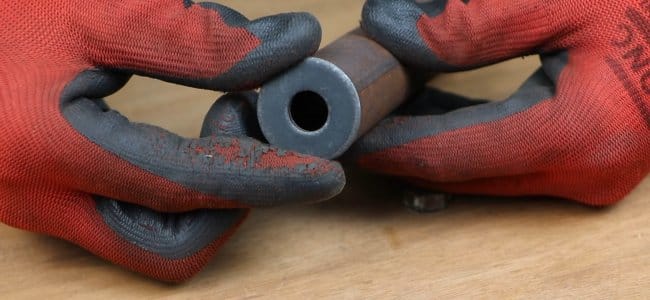

С другой стороны металлической трубы мастер приваривает шайбу.
Края от сварки мастер шлифует болгаркой.
После чего, отверстие в шайбе, при помощи сверла, мастер увеличивает до диаметра 10 мм.
Шаг третий: Изготовление захвата
От уголка мастер отрезает деталь шириной 2 см.
На одной стороне детали вырезает вилку.
К этой заготовке автор приваривает удлиненную гайку.
Затем получившуюся деталь мастер шлифует.
Внутреннюю сторону вилки затачивает под углом.
Шаг четвертый: Сборка приспособления
На шпильку накручивается двузубец, который будет выдирать гвозди.
Затем на шпильку накручивается две гайки и шпилька вставляется в цилиндр.
С другой стороны цилиндра шпилька также фиксируется двумя гайками.
Шаг пятый: Тестирование

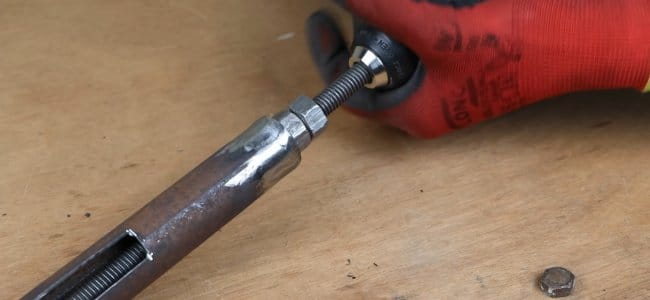

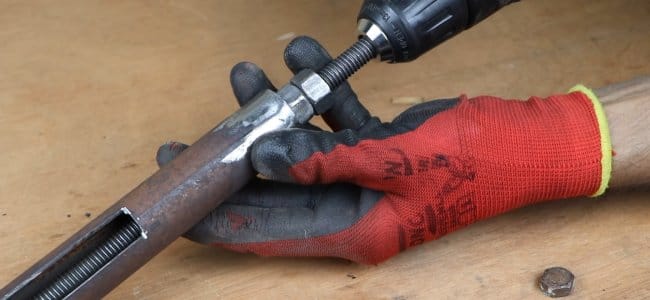

Свободный конец шпильки мастер вставляет в шуруповёрт.

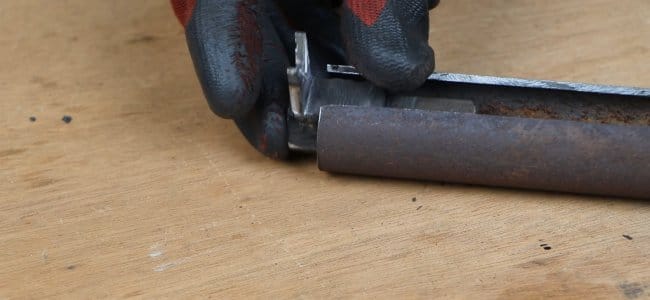

При включении шуруповерта шпилька начинает подтягивать удлиненную гайку с вилкой.

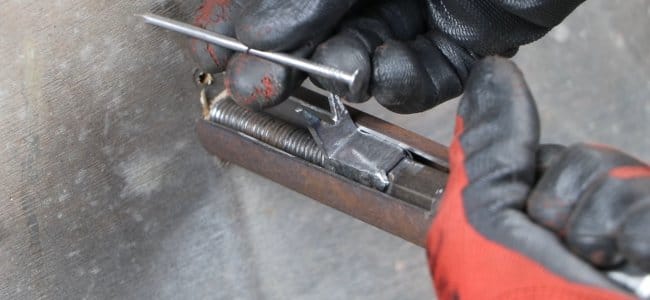

Собственно говоря, таким вот образом, гвозди и должны вытягиваться.
Как по мне, так практической ценности данное устройство не имеет. Аж не верится, что это работает. Но я почти уверен, что с гвоздями >70 мм не сработает, в новой древесине и уж тем более твердых пород. Думаю, в начале устройства не помешает качественный опорный подшипник, как на ромбовидных домкратах. А сама шпилька, наверное, должна быть выполнена из высокопрочной стали и обязательно с мелким шагом резьбы. Тогда и дольше прослужит и шуруповерту будет легче и он не сразу сгорит. Кроме того, не очень понятно, как это вилку подсунуть под гвоздь. По гвоздодеру хоть молотком можно ударить.
Процесс изготовления данной насадки на шуруповёрт вы сможете посмотреть на видео:
