Патефоны нынче не в моде… Их эпоха закончилась очень давно.
К счастью, в нашей семье такой аппарат сохранился. Состояние — удовлетворительное, но требуется небольшой профилактический ремонт (чистка, смазка и т.д.).
Выпускались патефоны «Коломенским патефонным заводом» в 30-е — 50-е годы прошлого века.

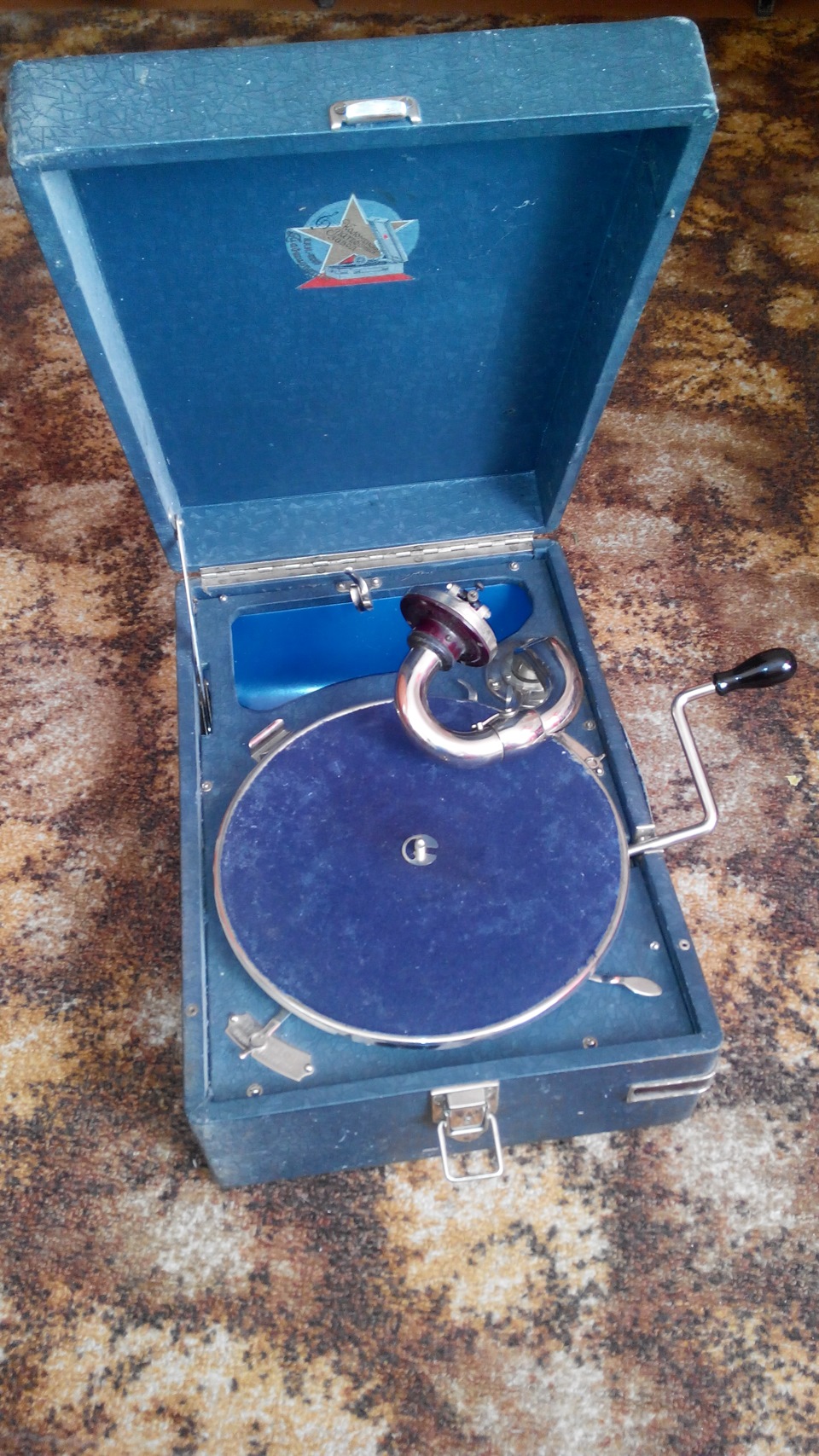

Основными частями патефона является: ящик, механизм, рупор, ручной тормоз, автоматический тормоз, стабилизатор, монтажная доска, диск, тонарм, мембрана и заводная рукоятка.

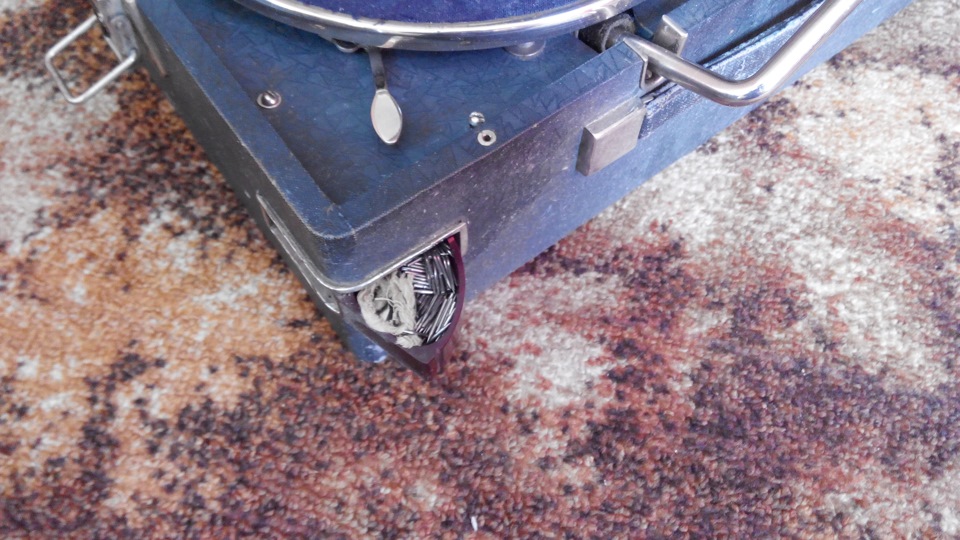

Деревянный ящик оклеен дерматином. На ящике смонтированы: игольница, замок, ключевина и ручка.
Крышка ящика удерживается в открытом положении специальной подпоркой. На внутренней стороне укреплены уголок и держатель для заводной рукоятки.
Внутри ящика на верхней плоскости монтажной доски расположены: стабилизатор, ручной тормоз, автоматический тормоз, тонарм и держатель тонарма. Диск граммофона установлен на шпинделе механизма и закреплён пружинной шайбой.
На нижней плоскости монтажной доски укреплены: механизм вращения в диска и упор.
Механизм служит для вращения диска, на котором располагается граммофонная пластинка.
Стабилизатор позволяет регулировать скорости вращения диска в пределах плюс, минус 8 оборотов в минуту.

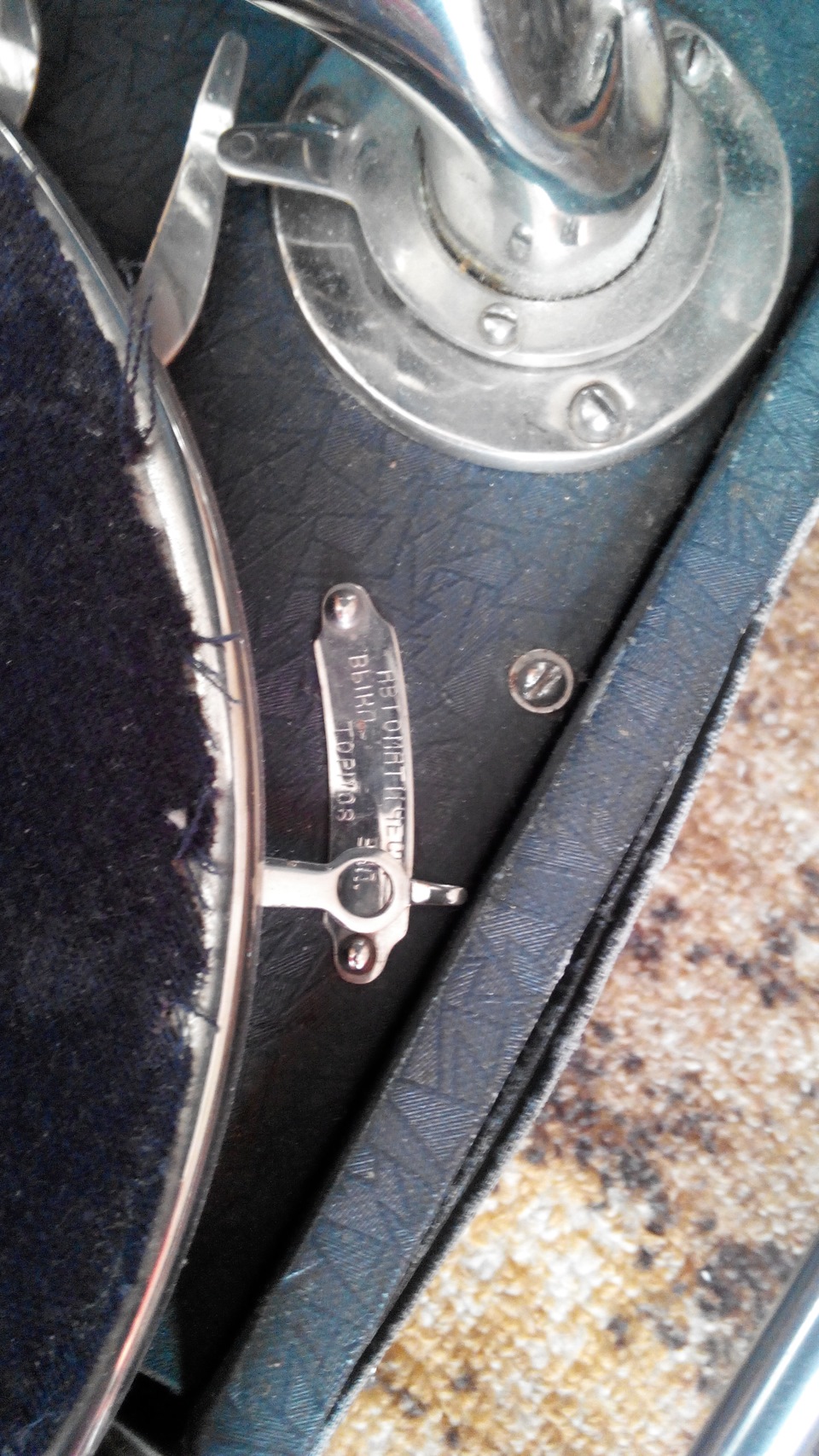

Автоматический тормоз служит для пуска и автоматического останова вращения диска.

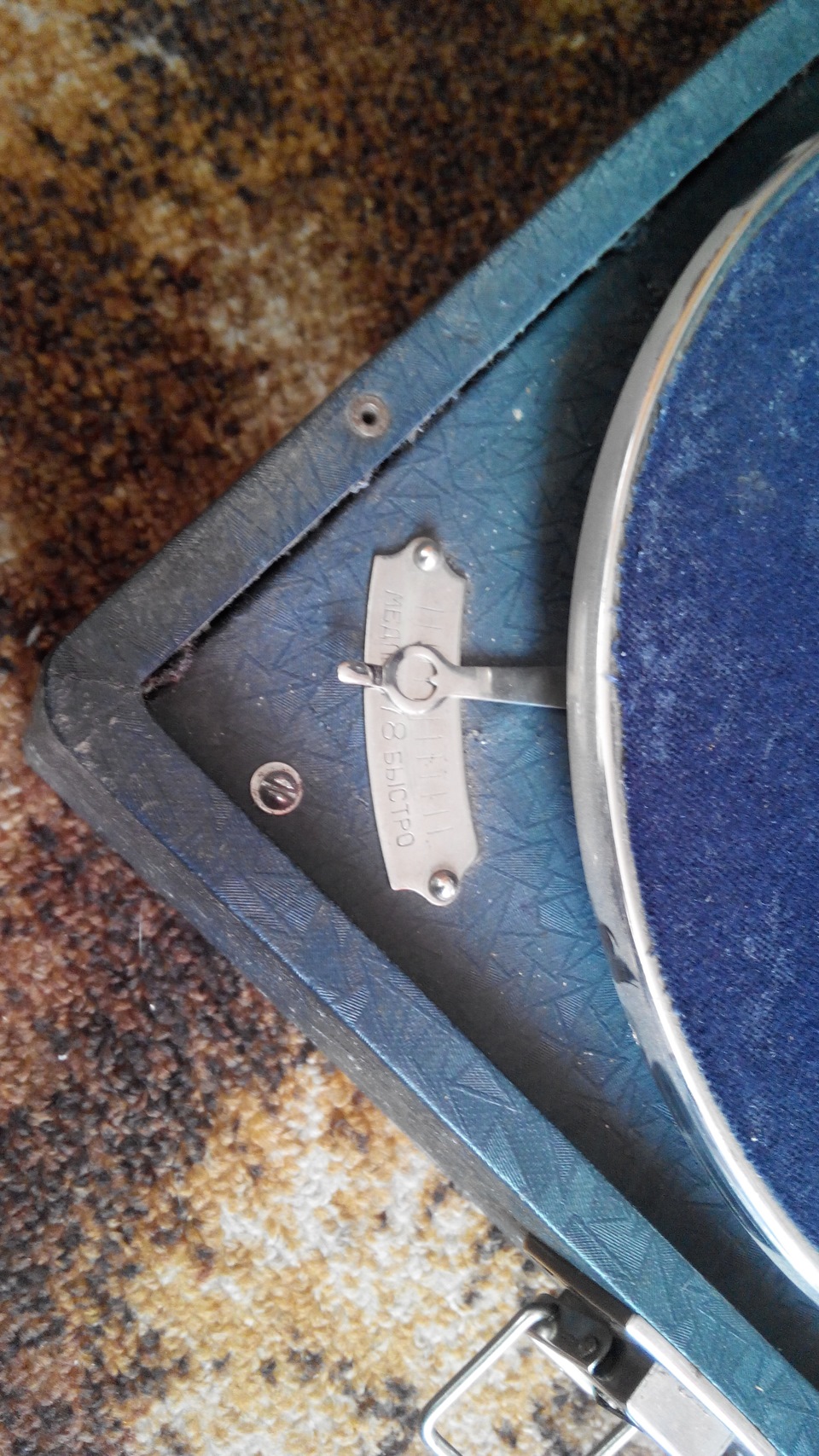

Автотормоз может быть включён и выключен переводом стрелки по шкале соответственно надписям «включено», «выключено».
Патефон снабжён ручным тормозом, для останова вращения диска.
Мембрана воспроизводит звук записанный на граммофонной пластинке.
Рупор усиливает звук воспроизведённый мембраной.
Для полного завода механизма требуется 30-35 оборотов.

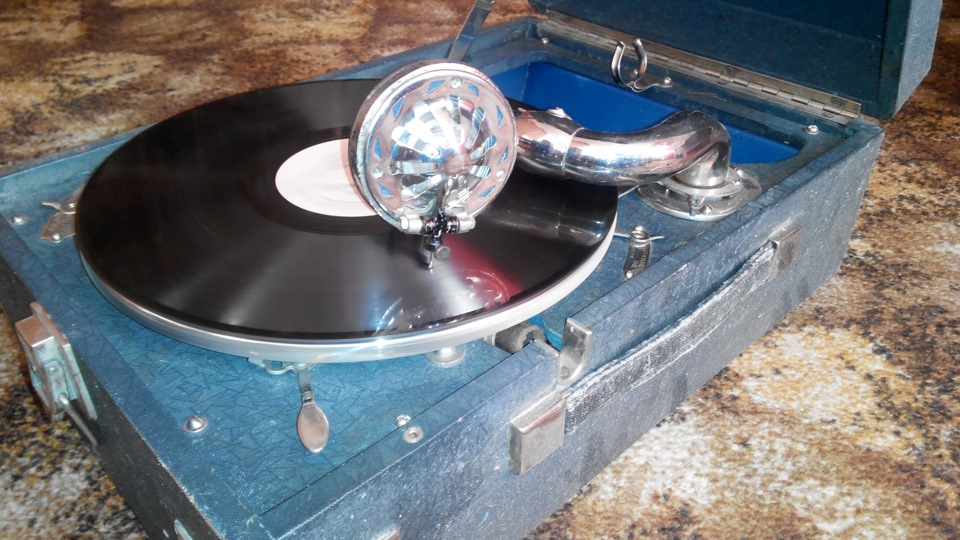

Пластинок, к сожалению, осталось немного. Для пробы я поставил пластинку с песней «Полетел снежок» в исполнении Ирины Бржевской. Покрутил ручку, опустил иглу… Зазвучала музыка!
