Собираю тут по-тихоньку стендик для проверки форсунок бензиновых ДВС. Основная информация будет у меня в блоге, а здесь общие сведения.
Купил:
Бензонасос ваз + сеточка
Бензонасос ГАЗ наружный
Бачок омывайки жига
Топливная рампа таз
Топливная рампа ГАЗ
Шланг топливный
Блок питания
Уголки и прочая муть
Электронная всячина
Жанешки (шприцы 160 мл продаются в магазине медтехники)
Кронштейны для труб с защелками
Электромагнитный клапан от зубила (на омывайку у них шел) 1 шт. Возможно его придется выкинуть и приколхозить что-то человеческое.
Светодиодная лента
Решил прикинуть как будет выглядеть каркас. Для начала попробовал накалякать это изделие на бумаге, но может Малевич из меня еще и получился бы, рисуй я черный квадрат, но тут был не черный и не квадрат.
Решил по-быстренькому склеить из говна и палок и примерно прикинуть пропорции и всё остальное.
Размеры немного подкорректировал после «этого». Длина спички образно равна 25 см.
После небольшого перерывчика, в котором я изготовил макет из говна и палок. Пришлось оторвать попец от дивана, и идти колхозить всё тоже самое, но из жЫлезок. Сгонял до леруамерлена и докупил немного уголков и заклёпок.

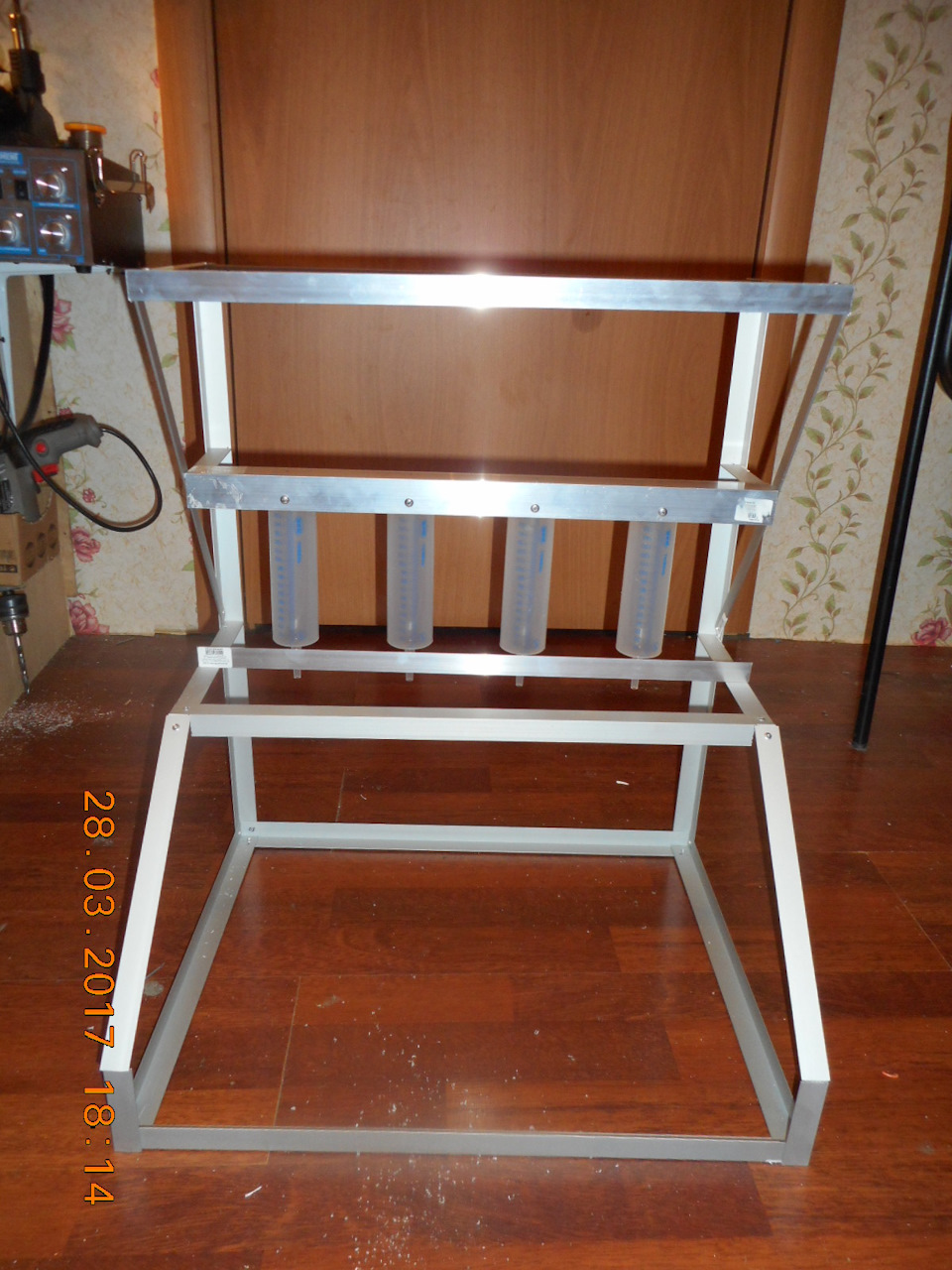

Через 3 часа имеем вот это…
Главный вопрос теперь — чем обшить?
Метки: самодельный, стенд, форсунки, промывка, чистка
Комментарии 50

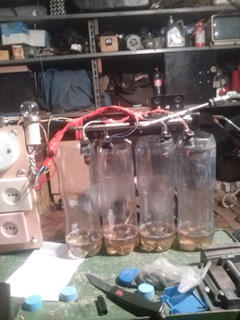

Так узнаете количество в единицу времени и что? Здесь нужно тестировать лишь равномерность подачи и визуально факел (зависит от загрязнённости форсунки и разброса допусков при изготовлении). Равномерность подачи, если она достигнута, остаётся таковой при любой частоте и скважности и определяется визуально по количеству промывочной жидкости в ёмкостях при установившемся факеле. Если она не достигнута — паршивая овца из стада изгоняется и заменяется годной, так же, как и при Ваших сложных испытаниях. Единственная электронная вещь в моём стенде — это реле поворотов, и то можно было применить ещё более простое реле — тепловое, э/механическое
тоже пока отказался от регулировки, собрал свою схему
Какие параметры форсунок хотите проверять на стенде? Для чего регулировать частоту открытия и скважность? И самое непонятное — как привести параметры форсунки к норме при отсутствии на ней каких-либо регулировок? Извините за наивный вопрос
параметры проверки одни — 1 ето работоспособность
2 работа на холостых(колво пропускаемого топлива на ед времени)
3 тож самое на высоких 3-5 тыс…
вот когда в етих режимах на всех одинаковое кол во жидкости пройдет то все нормально. ну и если получится то визуально опредилить по форме факела. …
я тож собираю стэнд, бензонасос 230л.ч манометр бак с нержавейки на 5 литров сварил, манометр поставил, остался вопрос с питанием, все никак блок от компьютера немогу купить, и мерные емкости, вопросик такой как низкоомные форсы тэстить есть у кого опыт?
еще раз повторю, что на форсунки подавать 5в, и разници нет высоко омные или низкоомные
Я каркас варил из 15-й профильной трубы
Собирал по этой схеме с тазорампой, до ума пока не доделал, поставил выключатели в цепь каждой форсы.На днях мыл форсы челу с его штатной рампой удобно и быстро меньше гемороя, не забудь ставить защёлки на форсы, а то из от давления выплёвывает, а вообще со штатной рампой быстрее.
Формы будут упираться в пластину и прикручиваться.
по этой же схеме я тож буду собирать стэнд
а чем он лучше, какие плюсы
Ничем) просто своя схема
мне лучше на микрухе 555
Хз как закрепить тазонасос нормально в баке. Плюс волгонасос гипотетически мощнее. И возможно удобнее будет так.
Но основная причина — он уже давно лежит на полке. Для густоты деталья был положен на время фотки ))
отличная статья! воодушевляет на создание чего-то подобного! только для себя заказал у китаяйцев манометр. заодно и компрессометр и трещетку с динамометром… отпишись, как завершишь стенд, уж очень интересен финальный вариант
тоже думал так в свое время делать, даже уголки купил.
но все продумав решил что сделать его настенным будет куда удобнее, так и вышло
Блин, так заморочился, все хорошо, но уже тогда на 6 форсунок надо было делать, практичнее…
Рампы на 6 форс нет у меня. 80% машин с 4мя горшками. Ну и может быть так, что тазонасос не справится со «взрослыми» форсунками.
Пока этот стенд я сделаю как и планировал, а после на его опыте может затютюрю другой. С механическим рдт, другой рампой, колбами, взрослым насосом, другим баком итд итп
Оргстекло тоже должно нормально быть
Оргстекло в 2 раза дороже алюминия в леруа.
Можно мне кажется и гладкой жестью кровельной на те же заклепки и покрасить в красный
Сцу, что будет волнистое по краям. Хотя как вариант тоже рассматривал.
При изготовлении пол не поцарапал?
Шут его знает. В квартире отец живёт, а ему на эстетику…
позже скину. я етими стендами занимаюсь с 2009 года
