Как сделать тормоза без колдуна

Лада 2109 Экспортная «Венгерка» › Бортжурнал › Тормозная система: 40000 без родного «колдуна»

На одометре сегодня цифра 40600 км — значит ровно 40000 км я передвигаюсь без штатного регулятора давления.

К состоянию автомобиля, а тем более к тормозной системе, я по мере возможности стараюсь быть очень внимательным.
В 2015 году поздно осенью вся тормозная система была подвергнута тщательному осмотру и диагностике. Решено заменить все кроме тормозных магистралей. По ходу
были установлены «десяточные» вентилируемые диски и чугунные «калиновские» задние барабаны. ВУТ тоже просился под замену.
Ну и все остальное — тоже новое.

Манера езды у меня достаточно спокойная, резких торможений практически не бывает. Что не скажу о резких ускорениях на обгоне.
Но через пару недель, уже зимой, произошло событие, которое заставило меня по другому отнестись к штатным тормозам.
Дорога чистая, гололёда нет. Скорость от 50 до 60 км/ч. Из кузова впереди идущего грузовика выпадает груз ( тюк соломы или сена ). Достаточно резко нажал на педаль тормоза — и оказался на встречке. Нормально развернуло.
Уже дома при осмотре выявил лужу — упокоился заклинивший лет 20 назад ещё родной «колдун». Но заклинивший так, что торм. система прокачивалась нормально.

Зная о качестве новых регуляторов давления в независимости от производителя и кривости их работы (левое заднее колесо всегда хуже тормозило чем правое), я решил искать альтернативу.
Более недели ушло на поиск идеи.
«Ланосовские» инерционные регуляторы меня не устраивали: был опыт работы в такси на «Ланосе». Да и с резьбой проблема, никто не хотел сделать переходники. В общем случайно натыкаюсь на какой-то форум любителей «сорок первых москвичей». Они активно обсуждают инерционный регулятор от Škoda Felicia. Насколько я понял в 41-х тоже с колдуном проблемы…

Хетчбэк из середины 90-х чешского производителя меня почти полностью устраивал по параметрам.
Для сравнения: ВАЗ-2109(в скобках — Škoda).
Длинна, мм — 4006(3855)
Ширина — 1850(1635)
Высота — 1402(1420)
База — 2460(2450)
Колея передних колес — 1400(1420)
Колея задних колес — 1380(1380)
Масса, кг — 985(935)
Ну практически «девятка»!

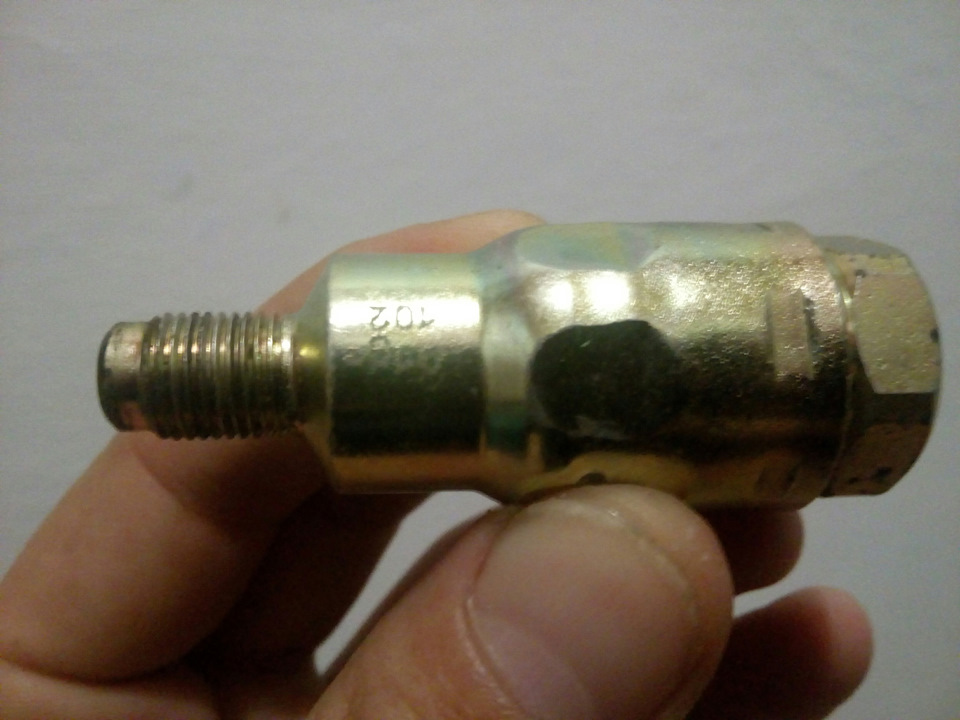

Искал я это чудо тоже не менее недели. Редкостная хрень у нас! Заказал 2 штуки. Цена за оба — около 20$. Каталожный номер 007486201М.

Переходник из 10/1 на 10/1.25 найти не трудно.

Источник

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › Проверяем и заменяем колдун ВАЗ 2110-2112 своими руками

Тормозная система автомобиля является важным элементом безопасности. Ее исправное состояние может спасти жизнь при дорожно-транспортных происшествиях. Одним из самых своеобразных узлов является регулятор давления задних тормозов, в просторечье известный, как колдун.
Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.
Колдун ВАЗ 2110 имеет каталожный номер, начинающийся с 2108, и применяется кроме десятого семейства на других вазовских машинах: «Самаре», «Калине» и «Приоре».
Проверка
Симптомы неисправности колдуна на ВАЗ 2110 проявляются при торможении:

Увод автомобиля в сторону;
Срыв в занос;
Недостаточная эффективность тормозов.
У ВАЗ 2110 расположен колдун на кронштейне под днищем, чуть слева, в районе задних колес. Работать с ним лучше на подъемнике, эстакаде или смотровой яме. Основные дефекты легко обнаруживаются при внешнем осмотре. Потеки тормозной жидкости указывают на износ или повреждение манжет.

Если поршень колдуна закис и не двигается, то это также определяется визуально, когда помощник несколько раз плавно нажимает на педаль тормоза. В обоих случаях ремонт нецелесообразен, необходима замена.

Все в порядке, если регулятор чист, зазор между рычагом привода и пластиной составляет 2 мм, шток перемещается при нажатии на педаль.
Исправный колдун должен обеспечить:

Равномерность тормозных сил на задних колесах;
Срабатывание задних тормозов позднее передних;
Регулировку этого запаздывания, в зависимости от загрузки автомобиля.
Снятие и установка
Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.
В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.
Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.
Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.
При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке.
Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110-2112. При замене колдуна, достаточно прокачать только задние тормозные механизмы.
Регулировка
Работа колдуна на автомобилях ВАЗ, зависит от положения кузова. Поэтому регулировку необходимо выполнять не только при каждом техническом обслуживании, но и при замене амортизаторов и пружин, после проведения ремонта задней балки и, конечно, замене самого колдуна.Автомобиль размещается на эстакаде или смотровой яме, для установки подвески в равновесное положение, пару раз качается руками багажник. Ключом на 13 ослабляются болты крепления к кронштейну, передний болт снизу не виден, его надо найти на ощупь.

Перемещая регулятор, достигается зазор в 2 мм между упругой пластиной (шток упирается в нее) и рычагом. Сопротивление пружины велико, надо использовать «монтажку» или специальное приспособление. Болты затягиваются, зазор проверяется щупом. При отсутствии щупа, можно использовать сверло диаметром 2 мм и даже двухрублевую монету.Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними.
Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.
Полезные советы
На эффективность торможения задней оси, кроме колдуна влияют:

Износ барабанов;
Состояние и качество колодок;
Регулировка троса ручника;
Неисправности тормозных шлангов.
Поэтому проверять необходимо все элементы.

В интернете встречаются советы по доработке тормозной системы ВАЗов: замена колдуна простым тройником, подбор толщины уплотнительных шайб в регуляторе, переделка с диагональной системы на двухконтурную передняя–задняя оси.Но по Правилам дорожного движения запрещено внесение любых конструктивных изменений в узлы автомобиля, от которых непосредственно зависит безопасность. Лучшим вариантом является квалифицированное техническое обслуживание, своевременное выявление и устранение неисправностей.

Источник

korish013 › Блог › Зачем нужен колдун на автомобиле?

Зачем нужен колдун на автомобиле, ответ на этот вопрос простой.

Если автовладельцы вместо колдуна устанавливают

В случае демонтажа колдуна из тормозной системы происходит следующее: торможение будет происходить синхронно всеми четырьмя колесами. Происходит последовательная блокировка колес: вначале задних, затем передней пары колес. Возрастает риск появления дорожно-транспортного происшествия, поскольку водитель, двигающийся на автомобиле позади вашего авто, вряд ли сумеет отреагировать на подобное резкое торможение. В итоге столкновение неизбежно. Поэтому колдун на автомобиле необходим, и убирать его из тормозной системы не рекомендуется. Это делают обычно люди, которые хорошо понимают, на что идут. В данном случае автогонщики на спортивных моделях авто. Но имеют место ситуации, в которых автовладельцы вовсе не задумываются о последствиях подобной модернизации. При этом тупо утверждая, что автомобиль производит торможение значительно быстрее и качественнее, но это только кажется. Данная проблема заключается в том, что при резком торможении заклиниваются последовательно сразу обе пары колес. Регулировать на автомобиле колдун лучше на станции технического обслуживания. Зазор между штоком и пружинной пластиной должен составлять один или два миллиметра.

Впервые этот механизм, названный как регулятор давления, что сокращенно означает РД, появился на отечественных моделях автомобилей ВАЗ в 1970 году. Лицензионный регулятор давления предназначался для активизации безопасности ВАЗовских моделей авто.
Такая новинка в тормозной системе автомобиля не могла не привлечь внимания всего конструкторского корпуса автопрома СССР. Новые модели регулятора давления появляются на АЗЛК, изготавливающиеся по лицензии «Гирлинг». Не прошло и десяти лет, как РД такой же модификации появился на моделях «Волга». Не сегодняшний день этим регулятором давления оборудованы все выпуски отечественных автомобилей, кроме модели «Таврия».

На различных заводах отечественного автопрома появляются и разные названия этого механизма: Кроме привычного названия этого устройства, на АЗЛК и ГАЗе иногда применяют и такие, как «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан». На что автомобильный народ отреагировал своим своеобразным названием регулятора давления, выразив и свое личное отношение к этому непонятному механизму,

Проводя сравнительный анализ работы регулятора давления и антиблокировочной системы, больше известной под аббревиатурой АБС. Приходит осознание того, что РД ни в коей мере не выполняет функции АБС, а только имитирует их, поскольку не обладает возможностями учета коэффициента сцепления дорожного покрытия и шин. Произведенная регулировка регулятора давления на сухом асфальтовом покрытии, на порожнем легковом автомобиле, обеспечивает срабатывание при наличии давления в магистрали не ниже тридцати кгс/см2. Другая величина – это само усиление на педаль тормоза равно 50 кгс. В условиях скользкой дороги обе пары колес будут блокированы в условиях меньшего давления.

Не срабатывает регулятор давления еще в двух случаях – это при максимальной загрузке автомобиля, когда требуется вся имеющаяся мощность тормозной системы, а также, когда скоростной режим автомобиля имеет значение свыше восьмидесяти километров в час. В этой ситуации скорость не уменьшается быстро, соответственно, не происходит и требуемая разгрузка задней оси.
При этом необходимо учитывать тот момент, что на отечественных моделях авто, торможение на высоких скоростях не дает ожидаемого эффекта барабанной тормозной системы. Блокирование в этом случае не происходит. При скорости меньше сорока километров в час, регулятор давления тоже не оказывает влияния на эффективность работы тормозной системы, поскольку остановка авто производится передними тормозами в течение трех секунд, в этом случае занос не успевает получить развитие.

Острая необходимость в наличии регулятора давления появляется в ситуации, когда происходит гашение скоростного режима с уровня восьмидесяти километров в час до уровня сорока километров в час. В этой динамично развивающейся ситуации может помочь только исправный и правильно отрегулированный регулятор. Только при выполнении этого условия вы избежите заноса. Присутствие сбоя регулировок РД появляется чаще всего на автомобилях, которые эксплуатируются не менее двух лет.

Объясняется это просто, наличие появляющейся коррозии на соседствующих поверхностях. Максимальное влияние оказывает окружающая среда, присутствие соли, грязи и воды. Даже, если отсутствует закисание поршня, он все равно начинает передвигаться с заметным замедлением. Если проводить периодические нажатия тормозной педали даже во время стоянки транспорта, то этим самым вы можете продлить эффективность работы регулятора давления. В противном случае, при отсутствии такой активизации тормозной системы, вы не сможете рассчитывать на эффективность работы всей тормозной системы в комплексе.

Подводя итоги наличия регулятора давления, можно сказать, что итальянцы, имея пробег автомобиля на тех, первых моделях «Фиат», равный ста двадцати пяти тысячам километров, при этом, заметьте, на сухих южных дорогах, отправляли автомобиль на свалку. К сожалению, наши конструкторы, применяя чужую идею в комплектации отечественных автомашин, обрекли на длительное существование одноразовое изделие
Взять чужую идею – это проще, чем изобрести свое, но так жизненно важное изделие тормозной системы автомобиля. При этом не перекладывать проблемы на плечи автовладельцев.

Источник

Лада 2107 › Бортжурнал › Опять тормоза или имя его колдун не просто так.

Сегодня речь пойдет про тормоза ваз 2107.
Недавно на трассе случилась неприятность после резкого торможения с блокировкой колес машина стала резко тупая, ей тяжело ускоряться, педаль тормоза твердая как будто давлю в стену, но машина еле еле но тормозит. Раньше замечал странное поведение тормозов, то они мягкие то жесткие, но такого чтобы как в стенку не было!
Сначало подумал неужели накрылся вакуумник, но тогда бы педаль нажималась, а она каменная. Гтц? Но чаще всего если он выходит из строя то начинает течь и педаль ватная. Значит какой то контур не дает гтц продавить тормозную жидкость, т.е. Давишь в закрытую трубку. А это либо заклинило тормоза либо колдун (он же регулятор-распределитель тормозных усилий). Вывесив задний мост и уснановив его надежно на проставки, чтобы машину не сорвало и домкрата, покрутил задние колеса вращаются легко, проверил передние, тоже самое.

Сняв задние колеса решил попробывать прокачать тормозную систему. Налил свежую тормозную жидкость. Прокачка тормозов самостоятельно в одиночку легко.
Прикрутил на бочек крышку с нипелем, подсоединил компрессор и включил чтобы создать давление. По началу когда такое делал в первые боялся что порвет бочек, но крышка не герметична и немного но пропускает воздух давление больше 2атмосфер не создается. Пошел к задним тормозам.
Как правильно прокачивать тормоза на классике начинаю с заднего правого, далее заднее левое, далее переднее правое и переднее левое, т.е. От тормозного бочка начиная от самого удаленного конца постепенно сокращая расстояние магистралей до бочка.
Пошел к задним тормозам. Надел ключик 8 на штуцер и трубочку от капельницы, второй конец трубки в пластиковую бутылку. Откручиваю штуцер и, и, и, ничего… Ради эксперимента выкрутил штуцер полностью эффекта ноль, т.е. Итого вывод если Жесткие тормоза и не прокачивается задний контур, на ваз 2107 то это, либо пробка, либо колдун, либо заклинило както гтц. Откручиваю спец ключем входной штуцер с Колдуна, и от туда моментально начинает литься тормозная жидкость. Понятно виновник найден! Ради эксперимента нажимаю на педаль тормоза, она проваливается! Значит точно колдун! Значит надо менять, без него ездить нельзя. Можно конечно сделать регулятор тормозных усилий под капотом и убрать колдуна. Т.к. Его правильная работа будет только на стоке, если машину занизить, то распределение тормозных уже будет не верным. Но у меня высота сток.

Менять так менять, но расписывать полностью не буду, есть мурзилка и расскажу только о нюансах:

Часть первая.
Колдун- еще та зараза. Во первых неизвестно, что попадется в магазине — это рулетка и его не проверить. Во вторых расположен так логично и удобно, что я проклял, и не один раз, того гения что придумал его расположение! Мурзилка начинается со слов снимите задний правый амортизатор:) уже радует!
Я этого делать не стал. У меня было пару удлинителей и вороток, что облегчило снятие и установку. Скажу сразу по инструкции сказано снимите колдуна и только после этого откручивайте тормозные трубки:) а трубки со временем прикисают намертво, можно легко сорвать шлицы. Подводящий я снял сразу, а вот выходящий снять не получиться ключик не подлазит.

Открутив все возможные болты и гайки Г образное крепление колдуна не поддавалось снятию, но с помощью напильника и куска трубы я смог его снять. И он как пружина практичеки выстрелил.

По инструкции, нужно открутить тягу от корпуса и от моста.

Убрав препятствие в виде крепежа попытался открутить вторую тормозную трубку, но не тут то было. Что бы ее открутить нужна точка опоры. Она нашлась на самом колдуне, и это винты его крепления и настройки! Сняв этот кусок… Увидил, что его шкив перекосило и он заржавел!

Часть вторая.
Ну что половина пути пройдена, и ждет установка обратно.
Тормозные трубки прикрутил сразу и затянул! Ибо потом нормально затянуть будет не возможно! И прокачал задний правый контур, заодно проверив что ничегго не подтекает!

Наживил болты регулировки колдуна к Г образному клеплению. Далее с помощью напильника и какойто мамы, надел крепление на шпильки! Какой умный, придумал 3 шпильки в которые он вставляется как пружина?! Почему нельзя болты?! Ну да ладно. Самое сложное позади.

Перейдем к части номер 3(заключительная).
Для правильной настройки нужно выставить п образный рычаг который идет к мосту в правильную точку на растояние в 140+5мм от продольной балки кузова.

Изготовив уголок по размеру 145мм.

И Так как я вообше не откручивал рычаг, то приподнял левую сторону и прикрутив приспособу, опустил кузов на необходимую высоту. Далее острым концом напильника наклонил колдун, до соприкосновения с рычагом и затянул болты!

Далее прокачал все тормоза. Педаль стала мягкая и тормоза заработали как надо!

Послесловие:
Фотогафии не ВСЕ мои, а лишь для примера. Что у кого стыбрил извиняюсь.

Источник

Как убрать колдун регулятор давления задних тормозов ВАЗ

проверка и регулировка тормозов на автомобилях ваз 2110 ваз 2111 ваз 2112

Проверка трубопроводов и соединений Для предупреждения внезапного отказа тормозной системы ваз 2110, ваз 2111, ваз 2112 тщательно проверьте состояние всех трубопроводов и соединений, обращая внимание на следующее: металлические трубопроводы не должны иметь забоин, царапин, задиров, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить; тормозные шланги не должны иметь видимых невооруженным глазом трещин на наружной оболочке и следов перетирания; на них не должны попадать минеральные масла и смазки, растворяющие резину; сильным нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие об их разрушении; все скобы крепления трубопроводов должны быть целыми и хорошо закреплены; ослабление крепления или разрушение скоб приводит к вибрации трубопроводов, вызывающей их поломки; не допускается утечка жидкости из соединений главного цилиндра с бачком и трубопроводами, при необходимости замените втулки бачка и затяните гайки, не подвергая трубопроводы деформации. При затягивании гаек трубопроводов пользуйтесь ключом 67.7812.9525

Обнаруженные неисправности устраните, заменяя поврежденные детали новыми. Гибкие шланги, независимо от их состояния, заменяйте новыми после 125 тыс. км пробега или после пяти лет эксплуатации автомобиля ваз 2110, ваз 2111, ваз 2112, чтобы предупредить внезапные разрывы вследствие старения.

Если перемещением выключателем стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25-0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока, а другим ключом, завертывая или отвертывая болт 4.

Назначение колдуна

Так называемый колдун на ВАЗ-2109 необходим, чтобы автоматически изменять давление жидкости в цилиндрах задних тормозных механизмов в зависимости от того, какая на нагрузка действует на машину при снижении скорости. Данный элемент применяется как в гидравлических, так и в системах с пневматическим приводом.

Главная цель изменения давления – это предотвращение возможной блокировки колес и заноса задней оси автомобиля.

В некоторых моделях авто, чтобы сохранить их управляемость и устойчивость, дополнительно устанавливают и регулятор в тормозной привод передних колес.

Кроме того, на ВАЗ-2109 колдун применяется, чтобы повысить эффективность торможения пустой машины. Сила сцепления с дорогой груженой машины и пустой разная, поэтому усилие на разных осях должно регулироваться. В случае с загруженной и пустой машиной применяют регуляторы статического типа. В грузовых авто установлены автоматические решения.

В спорткарах производители часто устанавливают винтовой регулятор. Он находится в салоне авто и выполняет регулировку баланса тормозной системы непосредственно в процессе гонки. Настраивают его, исходя из погодных условий, состояния дороги, качества резины.

Основные неисправности и варианты ремонта тормозов

Самая лучшая починка — это профилактика. При эксплуатации ВАЗ 2108 необходимо строго соблюдать регламентные сроки обслуживания тормозной системы. Это касается фрикционных накладок передних дисковых и задних барабанных тормозов. Полный износ фрикционных накладок угрожает неожиданным отказом тормозов в экстремальной ситуации. Периодически проверяйте состояние накладок, контролируйте уровень их износа, заменяйте при необходимости.

Тщательно следите за тормозами ВАЗ 2108 с точки зрения утечки жидкости сквозь изношенные прокладки и сальники. Сверхнормативный износ герметизирующих элементов чреват риском недостаточного усилия в тормозных цилиндрах, провалом педали при движении ВАЗ 2108, увеличением тормозного пути. Всё это создаёт очень серьёзные риски. Тормоза — одна из критически важных систем обеспечения безопасности водителя, пассажиров и других участников дорожного движения.

Как проверить и отрегулировать

Если в процессе торможения автомобиль замедляется неэффективно, машину при этом уводит в какую-либо сторону, автомобиль часто срывается в занос, то это сигнал о том, что нужно проверить узел и выполнить регулировку колдуна на ВАЗ-2109.

Для проверки машину загоняют на яму или эстакаду. Дефекты обнаружатся визуально. Чаще всего в результате проверки видно, что ремонт не представляется возможным.

Если говорить о регулировке, то лучше это делать на эстакаде. Регулировка сильно зависит от того, в каком положении находится кузов. Проводить регулировку нужно после каждого ТО. Также регулировка необходима, если менялось что-то из подвески. Если были ремонтные работы на задней балке или она менялась, это также требует настройки.

Чтобы отрегулировать устройство, ключом слегка ослабляют болт, крепящий колдун к рычагу. Затем отверткой двигают кронштейн, пока зазор не даст вставить в него сверло на два миллиметра. Далее болт нужно затянуть.

Регулятор на “десятке” и прошлых моделях в процессе эксплуатации автомобиля сильно закисает. Сдвинуть кронштейн не получается. В этой ситуации можно облить его WD-40, а затем с помощью молотка смещают деталь в сторону.

ВАЗ 2115 Проверка и регулировка тормозов

6.3.1 Проверка и регулировка тормозов

Проверка трубопроводов и соединений
Проверка работоспособности вакуумного усилителя
Регулировка привода тормозов
Регулировка стояночной тормозной системы
Проверка работоспособности регулятора давления на автомобиле
Удаление воздуха из гидропривода
Замена тормозной жидкости

6.3.2 Проверка трубопроводов и соединений

Для предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех трубопроводов и соединений, обращая внимание на следующее:
– металлические трубопроводы не должны иметь забоин, царапин, натиров, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить;
– тормозные шланги не должны иметь видимых невооруженным глазом трещин на н..

6.3.8 Замена тормозной жидкости

Для того чтобы в систему гидропривода при замене тормозной жидкости не попал воздух и затрачивалось минимальное количество времени на эту операцию, придерживайтесь следующих правил:
– действуйте в том же порядке, как и при прокачке тормозов, но используйте шланг со стеклянной трубкой на конце, которую опустите в сосуд с тормозной жидкостью;
– нажимая на педаль тормоза, выкачивайте старую тормозн…

Без колдуна

Зная, в чем заключается работа колдуна на ВАЗ-2109, нетрудно догадаться, что будет происходить при его отсутствии в тормозной системе. А происходить будет следующее. Машина будет тормозить всеми четырьмя колесами вместе. Колеса последовательно блокируются – вначале пара колес на задней оси, а затем передние. Растет риск ДТП, так как водитель, двигающийся сзади, вряд ли вовремя отреагирует на резкий маневр. Столкновение будет неизбежно.

Колдун в машине очень нужен. Автомобиль ВАЗ-2109 без колдуна может быть очень опасен не только для окружающих на дороге, но и для самого водителя. Данный автомобиль в заносе практически не управляем.

Убирают колдун только те, кто точно знает и хорошо понимает, что получит в итоге. В основном так делают профессиональные водители-гонщики.

Но некоторые автовладельцы все-таки убирают колдун. При этом даже имеются утверждения, что машина стала тормозить быстрее и лучше. Специалисты утверждают, что это лишь кажется. На самом деле все немного по-другому. Проблема здесь в том, что в случае резкого торможения последовательно заклинятся обе пары колес.

Проверка регулятора давления тормозной системы Ваз 2114, Ваз 2115, Ваз 2113

/ / / / / Прокачиваем тормоза автомобиля лада 2113 самостоятельно, проверяем тормоза лада 2115, гидропривод тормозов ваз 2113, ваз 2115, ваз 2114.

Установите автомобиль лада самара 2 на подъемник или смотровую канаву, очистите регулятор давления и детали его привода от грязи.

Регулятор давления ваз 2114: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, D — камеры, соединенные с главным цилиндром; В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры

Привод регулятора давления ваз 2115: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С — отверстия

Внешним осмотром убедитесь, что регулятор давления лада самара 2 и детали его привода не имеют повреждений, отсутствует подтекание тормозной жидкости, заглушка 24 утоплена в отверстие корпуса на 1–2 мм, отсутствует люфт в соединении серьги 11 с упругим рычагом 10 и пальцем 15 кронштейна.Попросите помощника нажать на педаль тормоза ваз 2114, ваз 2115, ваз 2113. Поршень 2 при этом должен выдвигаться из корпуса на 1,6–2,4 мм, сжимая пластинчатую пружину 7 до упора ее в рычаг 5. Рычаг 5, преодолевая усилие со стороны упругого рычага 10, повернется относительно штифта 4.Несоответствие перечисленным требованиям, отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствуют о неисправности регулятора или его привода. В этом случае отремонтируйте или замените регулятор давления, а после его установки отрегулируйте его привод (см. подразд. «Регулировка привода регулятора давления ваз 2113»).

Проверка трубопроводов и соединений тормозной системы Ваз 2114, Ваз 2115, Ваз 2113

Замена тормозной жидкости

Замена тормозной жидкости Ваз 2114, Ваз 2115, Ваз 2113

Эксплуатация и ремонт тормозной системы лада 2113. Проверка регулятора, цилиндра, усилителя тормозов лада 2114. Обслуживание передних и задних тормозных механизмов лада 2115.

Устройство регулятора тормозных усилий

Он закреплен на кронштейне кузова и соединен на легковых авто с балкой заднего моста на тяге и торсионном рычаге. Второй конец последнего элемента воздействует на поршень регулятора. Вход регулятора соединяется с а выход — с задним. Устройство управляется приводом, связанным с задней балкой. Что касается конструкции, регулятор тормозных сил состоит из корпуса, разделенного на несколько полостей (чаще на две). Одна из них соединена с главным цилиндром, другая — с задней системой. Также здесь имеются поршни и клапаны, посредством которых перекрывается доступ В момент начала работы ее давление в двух камерах одинаковое. Однако в первой жидкость действует на меньший участок поршня, в то время как во второй — на больший участок. Поршень стремиться сдвинуться, однако не может этого сделать из-за центрирующей пружины. Если в главном цилиндре начнет увеличиваться давление, тогда поршень сможет легко преодолеть силу пружины, в результате чего клапан перекроет доступ жидкости. Это классический принцип работы регулятора тормозных сил. Сегодня имеются гидравлические элементы, пневматические, с электронным управлением.

Типичные неисправности

Неисправностей, возникающих в данной детали, очень немного. К ним относят заклинившие клапана, разрегулированность, протечки.

Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.

Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 километров в час. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.

Как работает регулятор тормозного усилия в процессе торможения

Когда водитель резко нажмет на педаль, то задняя часть кузов будет подниматься, передняя — наоборот, опустится. И в этот момент начинает свою работу регулятор тормозного усилия. После того, как устройство заработает, он тут же позволит задним колесам начать снижать скорость непосредственно после нажатия на педаль. Дело в том, что если колеса на задней оси автомобиля начнут торможение в один момент с передней осью, тогда появляется высокая вероятность заноса. Если же колеса на задней оси начнут снижать скорость позже передних, в таком случае риск заноса снижается практически до нуля. Когда автомобиль тормозит, то сзади расстояние между днищем и задней балкой увеличивается. Пока растет этот зазор, рычаг отпускает поршень регулятора и благодаря этому перекрывается магистраль с жидкостью, что подходит к задним колесам. В результате они не заблокируются, а будут продолжать вращаться.

Замена колдуна на тройник ваз 2114

Среди некоторых автолюбителей популярна такая техническая процедура как замена стандартного регулятора тормозных усилий на так называемый тройник.
Причинами такой замены, являются постоянные жалобы автовладельцев на проблемы с колдуном, к примеру:
— На изначально неправильную работу нового изделия;
— На закисание элемента. В результате отказ или неправильная работа системы торможения;
— Другие проблемы.

Иными словами, езда с неисправным колдуном чревата последствиями в виде заносов, что во время высокой скорости движения может привести к серьезным авариям и опрокидыванию автомобиля. И наоборот, езда без регулятора тормозных усилий, более безопасна (по сравнению с неисправным регулятором) за счет того, что в торможении участвуют только два передних колеса, задние не блокируются вовсе.

Некоторые автовладельцы просто избавляются от колдуна. В этом случае используются только передние колеса для торможения. Другие автолюбители устанавливают тройник вместо колдуна ваз 2114. Тройник обеспечивает одновременное блокирование, и соответственно равномерное распределение тормозных усилий между четырьмя колесами. У такого подхода есть свои плюсы и минусы.

Вот схема

Минусы использования тройника:
— Не комфортное и опасное торможение в условиях зимы (гололеда);
— Возможность заноса (в случаях опережения блокировки задних колес по сравнению с передними).

Плюсы:
— Более резкие и отзывчивые тормоза;
— Меньшая себестоимость детали;
— Увеличенный срок службы.

Как легковых, так и грузовых автомобилей состоит из множества узлов. Один из важных компонентов — это регулятор тормозных сил. Не все автомобилисты знают, как работает и устроен данный элемент. Но если он неисправен, может случиться неприятный сюрприз для водителя при экстренном торможении. Автовладельцы называют этот компонент тормозной системы «колдуном». Такое имя данный узел получил потому, что его работа была очень загадочна и непредсказуема. Попробуем разобраться в устройстве, принципе действия и регулировке этого регулятора.

Целесообразность установки вакуумного усилителя тормозов

Вакуумный усилитель решительно повышает комфортность управления ВАЗ 2108. Он уменьшает усилие на педали, необходимое для остановки авто. Все современные автомобили оборудованы вакуумным усилителем. Отечественные и импортные. В наше время невозможно себе представить автомашину без вакуумного усилителя тормозов.

Усилитель агрегирован с главным тормозным цилиндром и крепится на щите, отделяющем моторный отсек от салона ВАЗ 2108. Он соединён с картером двигателя гибким шлангом для подачи разреженного воздуха, нужного для работы усилителя. О неисправности усилителя ярко свидетельствует заметный рост усилия на педали тормоза. Падает ускорение торможения.

Продолжать поездку при сломанном усилителе очень рискованно

Можно с осторожностью доехать до ближайшего автосервиса. Треснувший шланг можно замотать несколькими слоями изоленты

Если замена треснувшего шланга и обратного клапана не дали результата, агрегат подлежит замене.
