Как сделать задний подлокотник
Сообщества › ВАЗ: Ремонт и Доработка › Блог › Откидной подлокотник своими руками (+50 к удобству)
Помогали мне: папаня и жена)
С креплением определились, переходим к созданию скелета подлокотника. Из листа 3мм метала отрезал полоску. Согнул в двух местах. Просверлил отверстия под крепления. Выставил наклон площадки-опоры. Усилил ее косынкой
Приварил петлю к площадке
Вырезаем, все из того же 3мм железа, основу подлокотника. Ножку усиливаем квадратным профилем. Привариваем основу к петле.
Получился готовый скилет. В процессе его создания очень много раз он прикручивался и откручивался, все подгонялось под меня.
Дома выбрал ткань для его обивки. Это вельвет
Жена сшила чехол-обивку, затягивается шнурком, можно снимать.
Скелет зачистил, обезжирил, загрунтовал и покрасил в цвет авто.
Наполнитель вырезал из паралона и синтепона, получился бутерброд.
Обтягиваем скелет и сшиваем наполнитель что бы сидел плотно.
Пришиваем кусочек вельвета, для того чтобы небыло видно нитки.
Надеваем обивку и затягиваем шнурком. После его прячем под часть обивки
Прикручиваем подлокотник на место. С откинутыми передними и задними сиденьями он не мешается.
Получилось изюмительно)))) мне очень нравится и обалдеть как удобно.
Этот подлокотник вместе с короткоходной кулисой дают непередоваемые ощущения, руку положил на подлокотник и она недвигается в моменты переключения передач. Переключаю передачи кистью. Очень удобная вещица)!
Подлокотник своими руками в машину: лучшие идеи с примерами
Всем привет! Как ни странно, но даже современные автомобили, приобретаемые в салоне, не всегда штатно комплектуются таким простым элементом как подлокотник. Это вынуждает многих автомобилистов делать подлокотник своими руками и устанавливать в авто.
Сегодня поговорим о том, как можно собрать подобную конструкцию для машин. Целый ряд автолюбителей закономерно интересуются, как сделать опору для руки, какая схема может быть использована, и не проще ли купить готовый вариант.
Именно эти вопросы сегодня вместе с вами и обсудим.
Зачем это нужно
Тут главное подобрать подходящую модель, основываясь на ключевые характеристики и собственные требования.
Как ни странно, но не все водители понимают, зачем нужен подлокотник. Обычный, либо откидной, внутрь которого можно покидать разную мелочь, тот же ароматизатор для авто, деньги, фонарик и пр.
Функций у них несколько:
Функционал действительно обширный. Но все же главная задача именно в обеспечении комфорта и отдыха.
Делаем своими руками
Что интересно, подлокотник можно сделать и на заднее сиденье, хотя в нем проку меньше, нежели впереди. Это так, к сведению.
Исходя из этих примеров, можно сделать выводы, что первым делом выполняются замеры для будущей конструкции. Тут все индивидуально, в зависимости от того, пойдет подлокотник на Гранту, Рено Сандеро, Хендай Солярис или любой другой автомобиль. Размеры и расстояния везде отличаются.
Вам нужно знать следующее:
Это позволит сделать конструкцию на оптимальной высоте, но так, чтобы подлокотник не мешал задним пассажирам, не препятствовал защелкиванию ремней безопасности, и позволял нормально вытянуть ручник.
Подбор материала
Планируя сделать подлокотник своими руками, установив его в сиденье, следует подобрать материал. Из дерева такие конструкции делают редко.
Самодельные опоры в основном изготавливаются из ДСП, либо из фанеры. Хотя может подойти и цельная доска, но толщиной не более 7-9 мм.
Если вы планируете делать сложную конструкцию с изгибами, тут подойдет только фанера.
Поскольку конструкцию потребуется обтянуть, то здесь дополнительно подготовьте что-то из следующего списка:
Тут уже вы сами будете решать внешние аспекты.
Проект основания
Идеи можно подсмотреть на фото и видео, либо взять за основу уже полностью готовую конструкцию со всеми размерами.
Для начала подойдет простейший эскиз, нарисованный от руки на листе бумаги. Но будущий проект должен включать такие элементы:
То есть важна каждая деталь.
Тут мелочей нет и быть не может. Любая ошибка может повлечь за собой очень неприятные последствия.
Э тап изготовления
Если эскиз подготовлен, чертежи выполнены в соответствии с требованиями, можно двигаться дальше.
Тут вам предстоят такие этапы:
Процесс перетяжки
Когда конструкция короба готова, все элементы на своих местах, остается только придать подлокотнику завершенный вид. А потому его потребуется перетянуть выбранным материалом.
Предположим, что вы остановили свой выбор на искусственной коже.
Чтобы выполнить работу, подготовьте набор, состоящий из:
Последовательность операций будет выглядеть примерно так:
Края скрываются внутри. Их можно приклеить, либо же просто зафиксировать степлером.
Не могу сказать, что работа очень простая, и с ней может справиться любой желающий. Это не так. И если собрать конструкцию взрослый мужчина может, то вот с изготовлением выкройки и шаблонов могут возникнуть куда более серьезные проблемы.
Потому подумайте заранее, стоит ли браться за изготовление подлокотника, либо же лучше и проще приобрести его от производителя.
Кому интересно, по этой ссылке можно почитать полезный материал о нюансах подбора подлокотника в машине.
Элемент кажется обыденным, но при неправильном подборе появляются некоторые проблемы.
Всем спасибо за внимание и активность в комментариях. Продолжайте в том же духе!
Как сделать подлокотник в свой автомобиль
От водительского сиденья зависит комфорт самого владельца машины. Подлокотники для авто являются важной составляющей эргономичного пространства. Когда рука водителя имеет опору, это помогает расслабить мышцы и снять повышенную нагрузку на мышцы спины и локтевой группы. Благодаря этому снижается утомляемость водителя.
Помимо этого, в отсеках подлокотников можно хранить разные мелкие вещи, которые могут понадобиться в дороге (бутылку воды, зарядку от телефона и прочее). Если автомобиль не оборудован подлокотниками, то их можно купить отдельно. Однако универсальные изделия этого типа стоят довольно дорого, поэтому многие отдают предпочтение самостоятельному изготовлению подлокотников. Для этого не потребуется особых навыков или дорогостоящих материалов.
Снимаем мерки
Изготовление подлокотника своими руками стоит начать с чертежа. Его можно найти на сайте производителя машины, но лучше произвести все замеры самостоятельно. Для этого понадобится обычная линейка. Для самодельного изделия нужно измерить:
Также нужно подумать о том, будет ли подлокотник оснащен дополнительным маленьким отсеком для самых мелких элементов. В процессе замера стоит также учитывать, что подлокотник будет обклеен поролоном, поэтому стоит отнять эту толщину от полученных замеров.
После этого стоит изготовить чертеж в разных проекциях и, на его основе, изготовить тестовый вариант подлокотника для авто из картона. Если макет подошел, можно приступать к дальнейшему изготовлению.
Какие материалы потребуются
Перед тем, как сделать подлокотник необходимо приобрести материал для его каркаса. Лучше всего для этого подойдут доски ДСП, толщиной не менее 0,8 см, но не более 1,5 см. Оптимальный вариант 0,8-1 см, тогда изделие не будет выглядеть громоздким и его можно будет легко обшить обычным поролоном, не опасаясь, что изделие быстро придет в негодность.
Если говорить об обшивке для подлокотника в авто, то все зависит от финансовых возможностей хозяина машины и интерьера салона. Однако, если работы выполняются впервые, то не стоит использовать кожу, так как есть большой риск того, что потребуется перетяжка подлокотника автомобиля. Для ВАЗовских авто оптимальным вариантом будет велюр или алькантара (искусственная замша). Материал лучше приобретать с запасом.
Когда все будет готово, можно приступить к сборке.
Изготовление каркаса
Чтобы сделать подлокотник правильно необходимо перенести на фанеру чертеж и аккуратно вырезать все необходимые элементы (лучше всего использовать лобзик).
После этого необходимо:
Также нужно подготовить крышку (ее длина должна быть чуть больше самого изделия). Она будет крепиться на маленькую петлю (подойдут петли для дверей небольшого шкафчика). Но устанавливать ее рекомендуется на заключительном этапе.
Если примерка прошла успешно и подлокотник крепко встал между сиденьями, можно переходить к следующему этапу.
Обшивка
Для начала необходимо сделать конструкцию более мягкой. Для этого необходимо вырезать куски поролона, которые будут соответствовать верхним частям подлокотника. Зоны, которые крепятся к сидению обтягивать поролоном не обязательно, в нижней части подлокотник соприкасается с элементами регулировки сидений. Если в этом месте будет поролон, то он быстро порвется.
Для обивки необходимо:
Заключительный этап
На данном этапе требуется установить подготовленное изделие непосредственно в саму машину. Для этого лучше всего использовать полипропиленовую трубу со стальным стержнем и шпильку М8, предназначенную для крепления пластмассовых элементов в машине.
После этого необходимо:
Крепления можно разработать по своему усмотрению. Некоторые автовладельцы и вовсе просто фиксируют подлокотник между креслами. Если он держится плотно, то дополнительным манипуляций может не потребоваться. Однако стоит несколько раз надавить на изделие, чтобы убедиться, что оно не выпадет.
Если при использовании сделанного подлокотника автовладелец испытывает дискомфорт, то лучше его снять или переделать.
Audi 80 Diamond › Бортжурнал › Комфорт в авто — Часть 2. «Колхозный» подлокотник своими руками в Audi 80 b3. Часть 2
Это 2 часть темы о создании подлокотника. Первую часть можно прочитать в моем БЖ или перейти по ссылке Часть 1
*** Изготовление второй (верхней части) подлокотника***
Т. К. подлокотник будет выдвижным мне понадобились вот такие досточки с прорезями (углублениями).
Примеряю дальше подстаканник в макете:
Как видно подстаканник широковат и его нужно доработать, что бы он не расширял подлокотник. Для этого я его подпиливал маленькой эл.дрелью с круглой насадкой-наждачкой. Фото того, что получилось:
Дальше делаю перегородки, подгоняю всё между собой, что бы всё легко скользило и вот результат:
Соединяю верхню часть с нижней и вот что получаю:
Дальше нужно сделать стопор, что бы подлокотник выезжал только на нужную длинну.
В качестве ограничителя я использовал 2 самореза, которые упираясь друг в друга не дают ему выдвигаться дальше. Один закручен в досточку-основу, второй саморез — в досточку с прорезями. Как описать подробней — не знаю, но думаю смысл понятен. См. Фото:
*** Верхняя часть подлокотника готова ***
*** Подготовка Кнопки питания и заглушки к установки ***
Дальше мне нужно было в декоративной заглушке VAG 893 941 515 сделать вырезы под разьем USB и диод, который будет гореть, когда на порта USB подается питание.
Тем же самым способом вырезаем отверстие под диод. Готовый результат:
Теперь когда кнопки готовы их нужно вставить в подлокотник. Для этого мне пришлось немного переделать детали подлокотника, т.к. вырезать в плите OSB ровные края не реально, поэтому те досточки где я хочу вставить кнопку питания и 2 заглушки с ЮСБ разъемами я заменяю на досточки из липы. Она мягкая и легко поддается обработке простыми инструментами.
Процесс внедрение кнопки, которая отвечает за подачу электричества на разъемы USB, в дерево описывать особо не чего. Скажу только, что делал углубление дрелью с круглой насадкой с наждачкой. На 1 фото её видно. С помощью неё же было сделано и само отверстие.
Т.к. декоративная заглушка имеет фиксаторы, которые я не обрезал, то делаю напильником углубления, которые от метил на фото:
С задней перегородкой проделываю тоже самое и вставляю туда вторую заглушку. (см. Конечный результат).
Двигаюсь дальше: чтобы сделать крышку на подлокотник (закрыть перегородки и дырки верхние) и подготовить к обшивке я взял лист ДВП толщиной 2-3 мм нужного размера, размочил (мин. 5-7) под струей горячей воды, согнул по подлокотнику (что бы придать нужную форму) и закрепил на подлокотнике скотчем и поставил на батарею сушиться.
Пару фоток:
Скручиваю всё обратно и получаю:
На этом пока всё. Дальше будет, не переключайтесь. Чуть позже будет отчет об установке электрической части и обшивка подлокотника кожей.
Отчет старался сделать максимально насыщенным. Если вы это читаете – спасибо, что потратили столько времени и надеюсь Вам было интересно.
Сообщества › Кулибин Club › Блог › Самодельный подлокотник
Покупал я подлокотник-бокс, даже запись в бж есть, но он был настолько неудобен, что я продал его через месяц пользования. До ручника не достать, ремни не застегнуть, и как бокс он был никакой, потому что мои сиденья не дают ему открыть крышку. В общем за что купил за то и продал. Но осадок то остался))) Ведь на предыдущих моих машинах какой никакой, а подлокотник был. Решился и начал делать сегодня с утра.

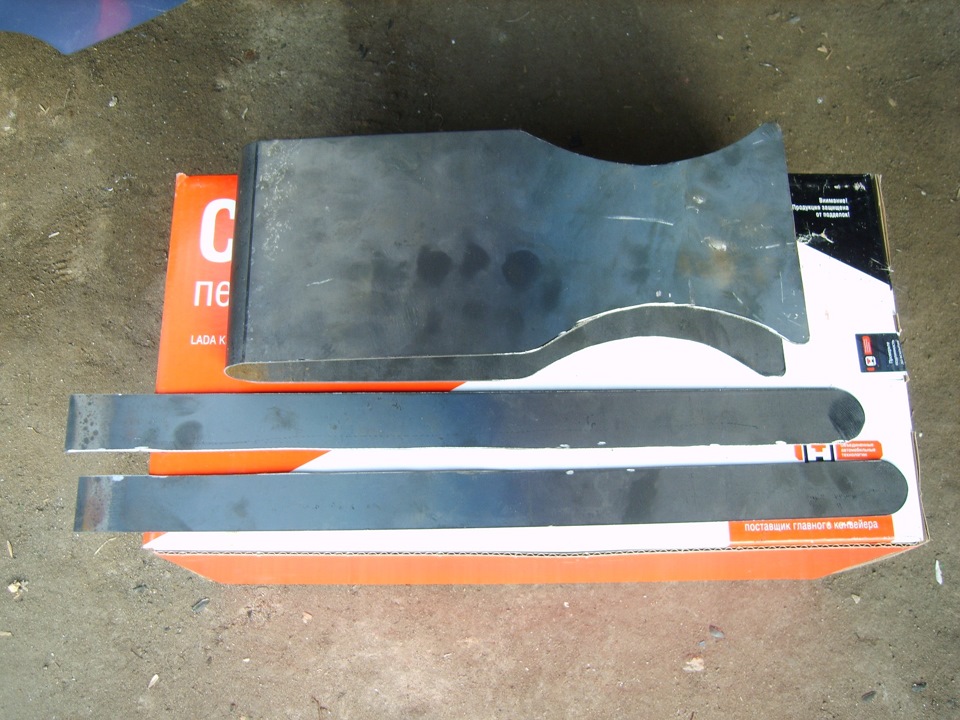

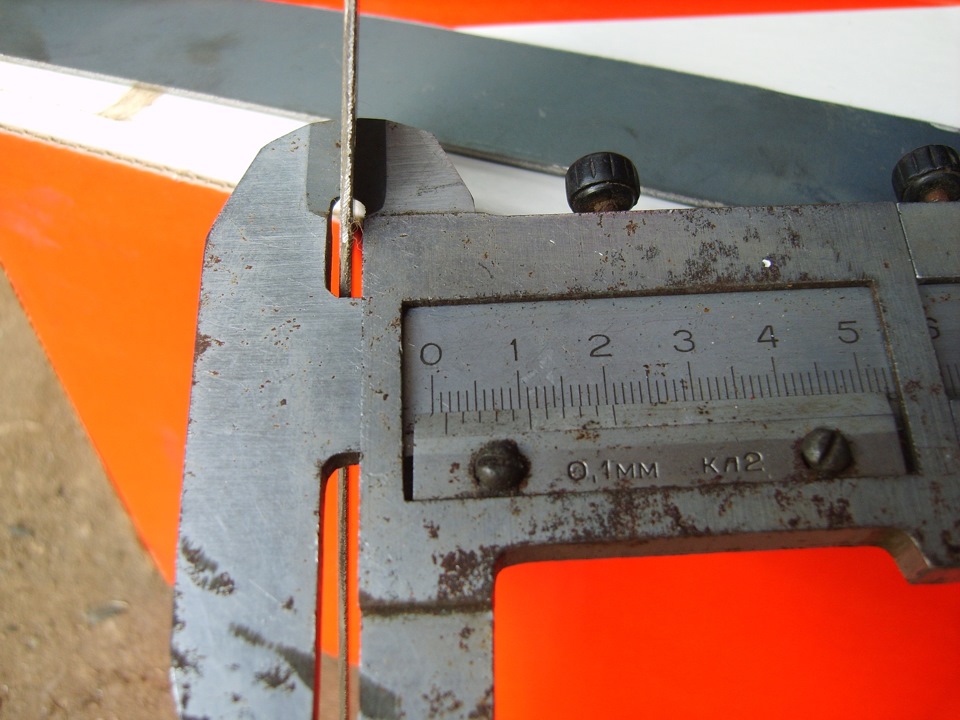

Полоса листового метала, толщиной 1,5 мм.

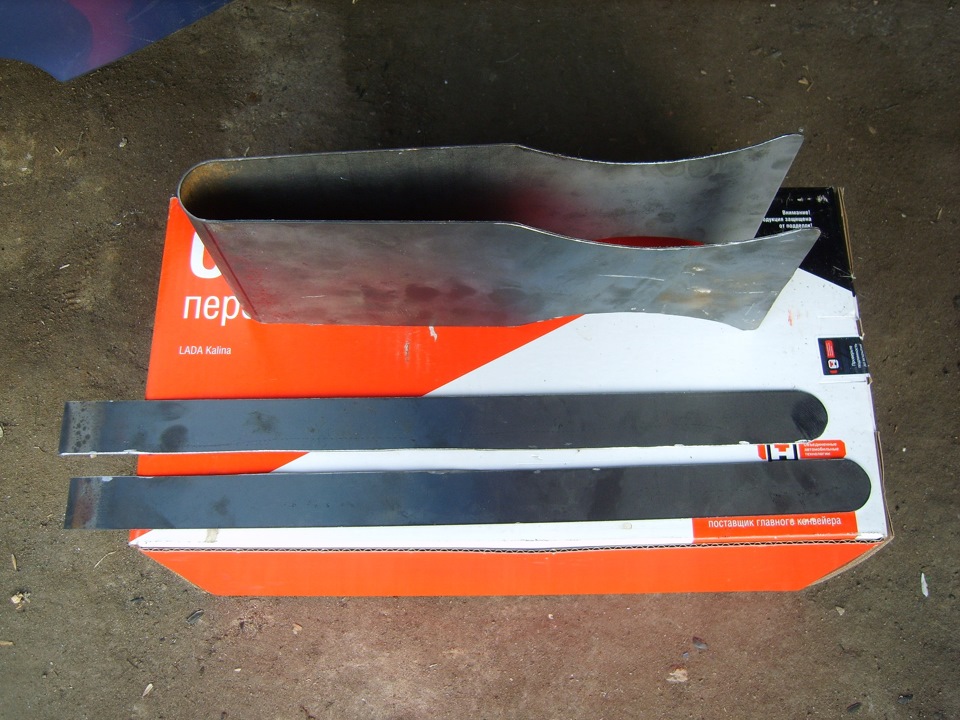

Ширина 14 см, а вот и сужение под мои сиделки до 80мм.

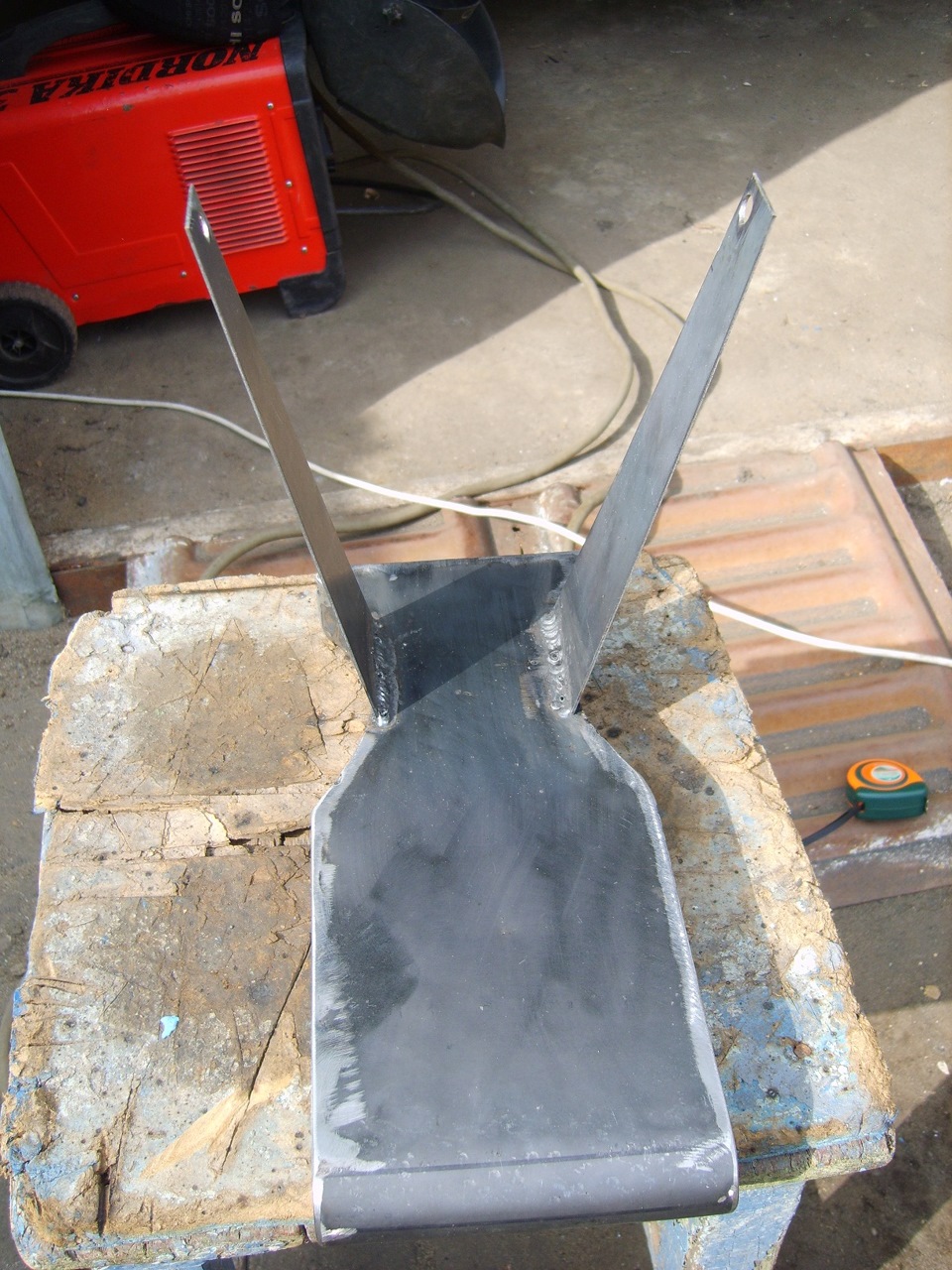

Варим, обтачиваем сопли — лепила я еще тот)) Дырочку (на отверстие не тянет) оставил под закачку внутрь монтажной пены, а потом передумал. Думал как бубен звенеть будет, ан нет-глухой подлокотник выходит.
Толщина подлокотника вышла 35 мм.

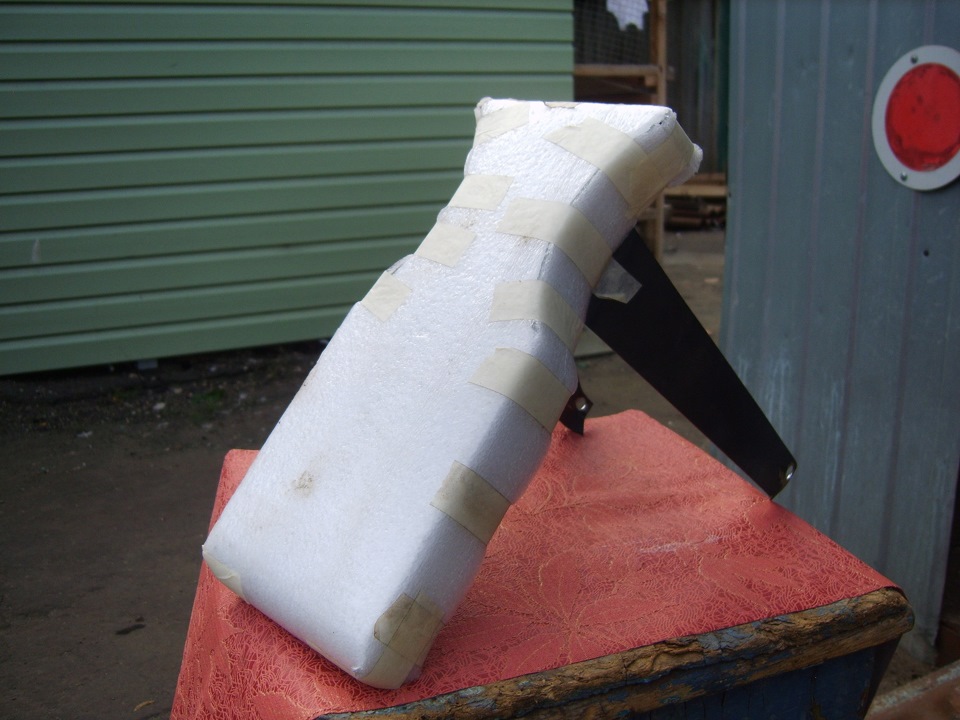

Для приятного тактильного очучения оборачиваю фольгированым утеплителем 5мм. Закрепляю малярным скотчем.
Хватаю изделие под мышку и домой, жену послал к теще за швейной машинкой. В инете посмотрел как нитку втыкать, нижнию и верхнюю и понеслась))) Не зря я в детстве Просто Марию смотрел)) И вот сижу строчу как Хосе Игнасио, в общем как могу строчу, но на совесть в два прохода.

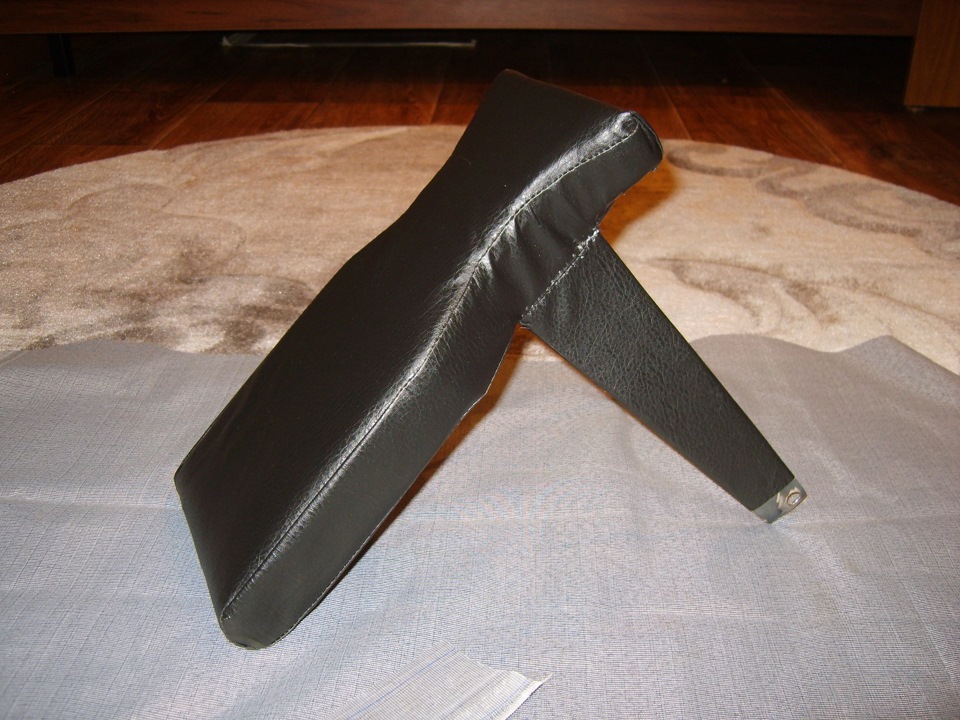

Пробовал, вернее даже вставил замок на чехол, но «ноги» не фига не дают одеть его в готовом виде, поэтому дошивал уже в руки на самом подлокотнике. Ножки тоже обшил кожзамом.

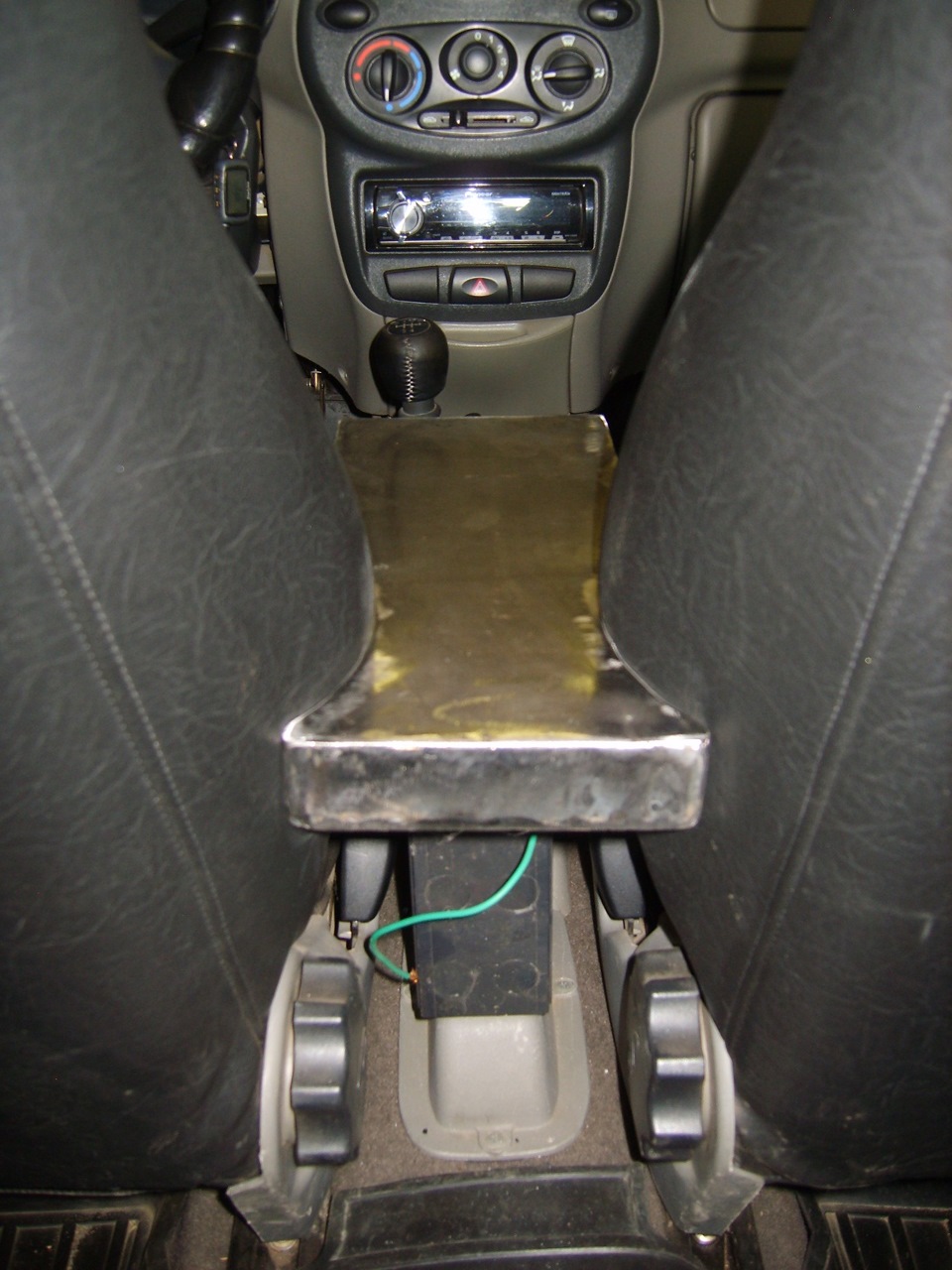

Установка получилась муторной, но я продумал процесс, потому был готов. Крепилось все на винты на которые крепится Аламаровский подлокотник (на один из них) Минус подлокотника только в одном)) сиденья сдвигаются теперь только парой)0 Но это не важно, потому что их никто никогда не двигает)) Поэтому пришлось сначала наживить винты, потом одень боковые накладки, потом вставить регулировочные барашки с валами, а потом только в щель между сиденьем и накладкой кое как шестигранником затягивать винты. Но сидит подлокотник очень крепко. Наверно это самый крепкий из тех что у меня были)) Погонял под свой локоть, очень удобно, ручник доступен свободно, ремни застегиваются без напряга, а до ручки кпп теперь само удовольствие дотягиваться. Ну наконец то))))
Всем Добра!
