Всем привет!
В общем, затянулась у меня все это дело… как реализация, так и запись в БЖ… (((
Но все-таки я закончил, чему безумно рад!
В предыдущих частях я проложил «косу» и поставил розетки задним пассажирам, в так-же установил кнопку открывания багажника на «старую» саблю.
Этот БЖ — завершающий в подключении задуманного к этой «косе».
Как оказалось, сложного нет совсем ничего. Левая задняя дверь заняла мин 40, правая-задняя — 15 мин, т.к. карты дверей снимал впервые и не знал как там оно…
Напомню, что провода внутрь дверей я уже провел (см. ч. 1/3), поэтому мне оставалось только обмотать этот провод, уложить его по уму и припаять разъемы.

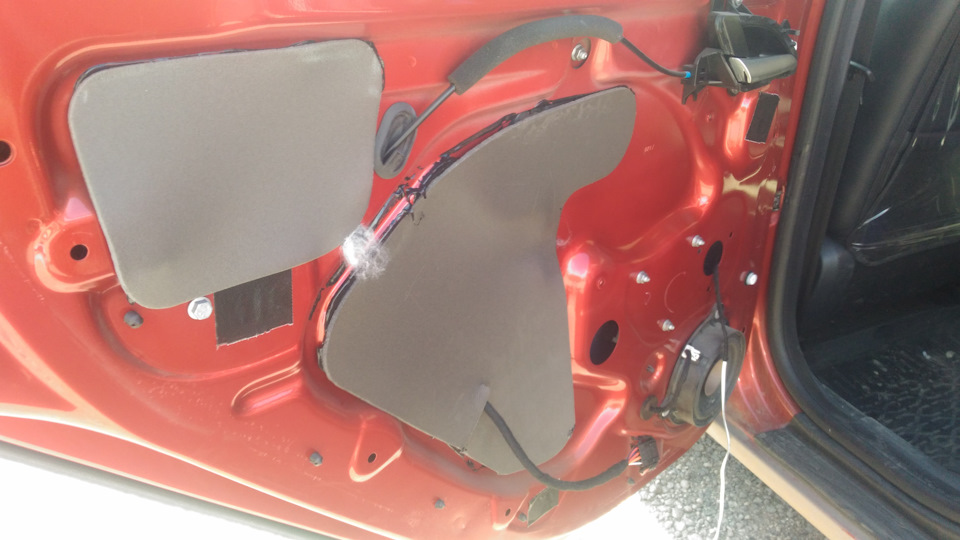

В общем, снял карту дверей (часть клипс осталось на карте, часть на двери, но все остались целыми):
Нашел провод, подцепил его, обмотал антишумом, прикинул длину, отрезал и напаял разъемы (в произвольной полярности)
Разъемы использовал BLS (как на материнке, только одинарные мамы, ибо искать штатные не было ни времени, ни желания — их всегда можно перепаять, даже не снимая карты дверей)

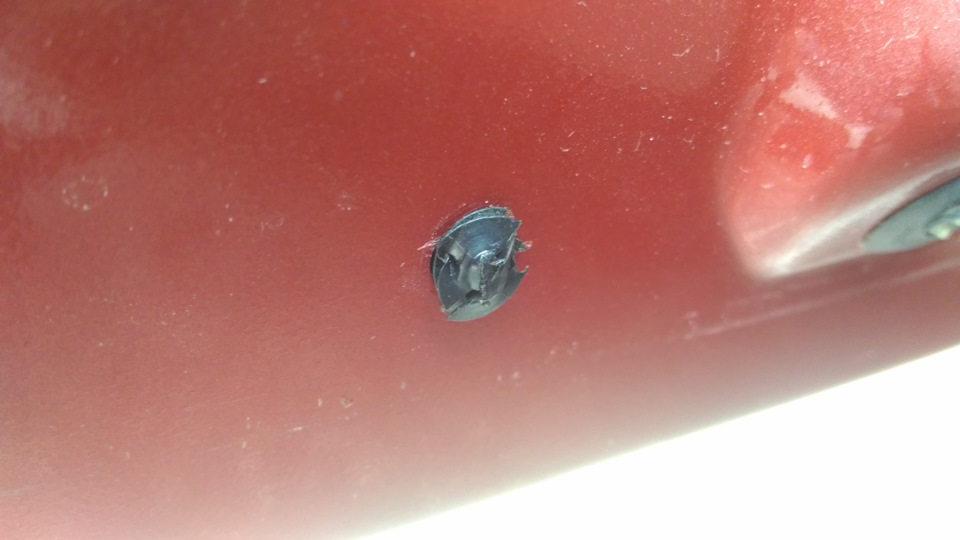

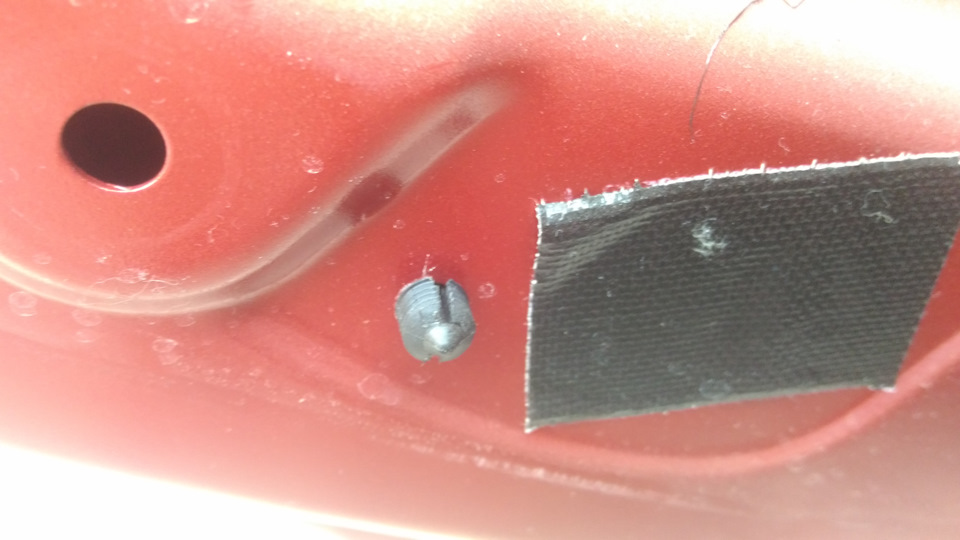

Прикинул место врезки плафона… Нашел самое оптимальное, но мешал штырек штатного фиксатора провода…
Было:

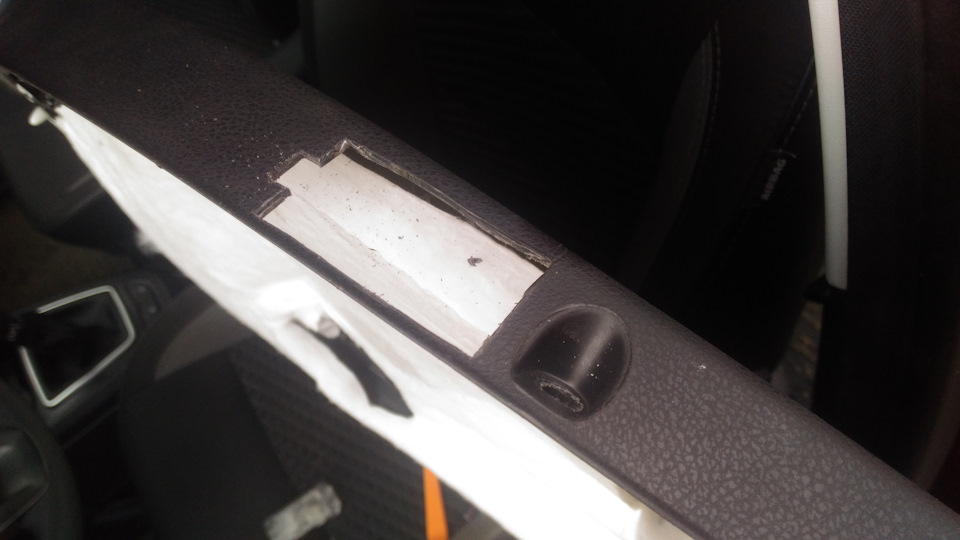

Отверстия прорезал обычным канцелярским ножом — не сильно быстро, но достаточно аккуратно получилось. Края — «обработать напильником»…
Ну с собрать все в обратной последовательности, не забыв подключить кнопку стеклоподъемников и вывести новый провод в прорезанное отверстие…
Со второй дверью — аналогично.
Когда обе двери были готовы, пришлось немного «доработать» плафоны, а именно снять 2мм с краю, ближнего к самой двери. Ввиду того, что на передней двери карта сделана так, что плафон находится «параллельно» земле (и внутри плафону ничего не мешает), а на задней есть небольшой уклон плоскости — плафон своими «пружинными ушками» упирается в дверь и не полностью садится на свое место (1 мм зазор).

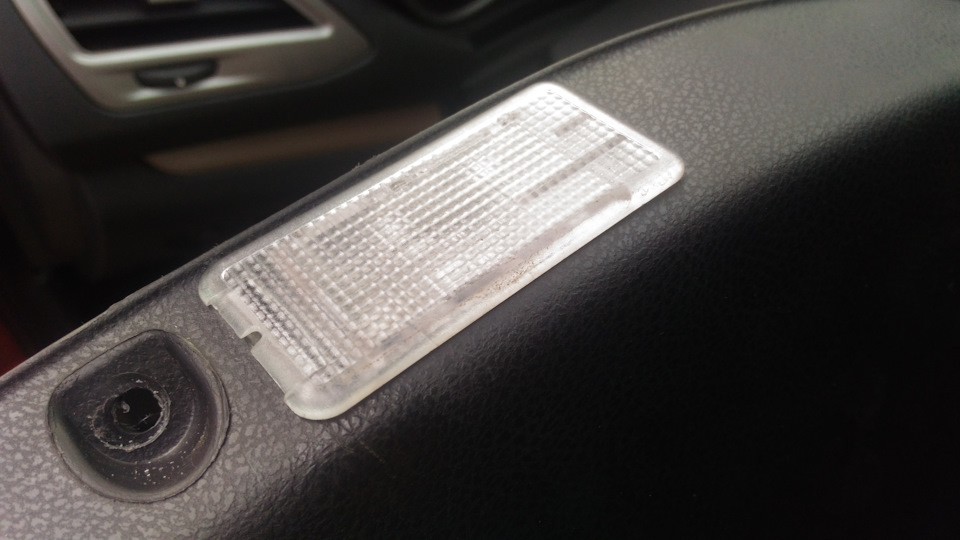

После доработки плафоны сели как родные!
Кстати, плафоны заказывал штатные — как и в передних дверях. Ну… Для порядку…
Подключение подсветки проводил в штатной «косе» в районе водительского порога.
Из-за множества «сплайсов» (скруток в штатной косе) определить нужные провода (которые идут на подсветку багажника) не удалось. Просто прозванивал провода с подсветкой багажника и смотрел по сопротивлению…
В итоге оказалось — два тонких белых…
Срезал изоляцию, все запаял, заизолировал, зашумил, уложил как было…

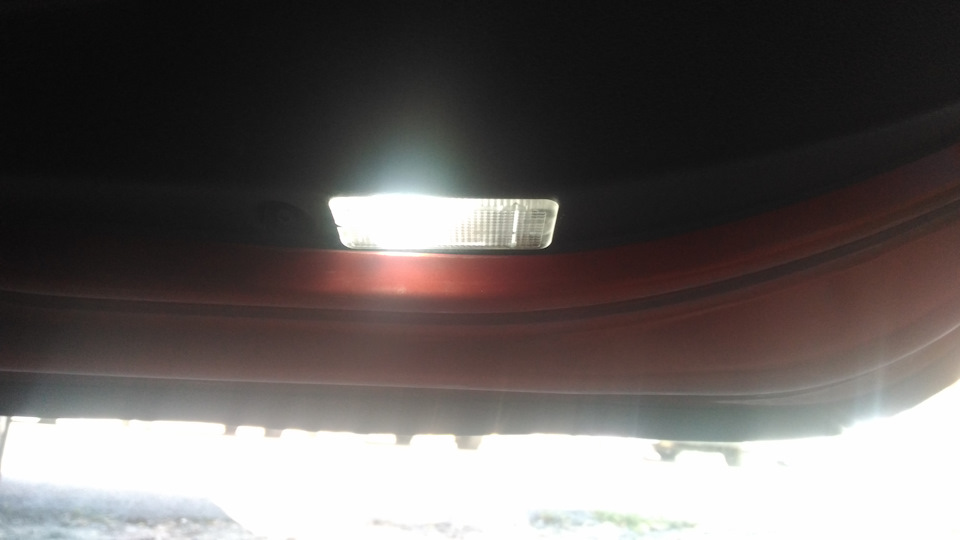

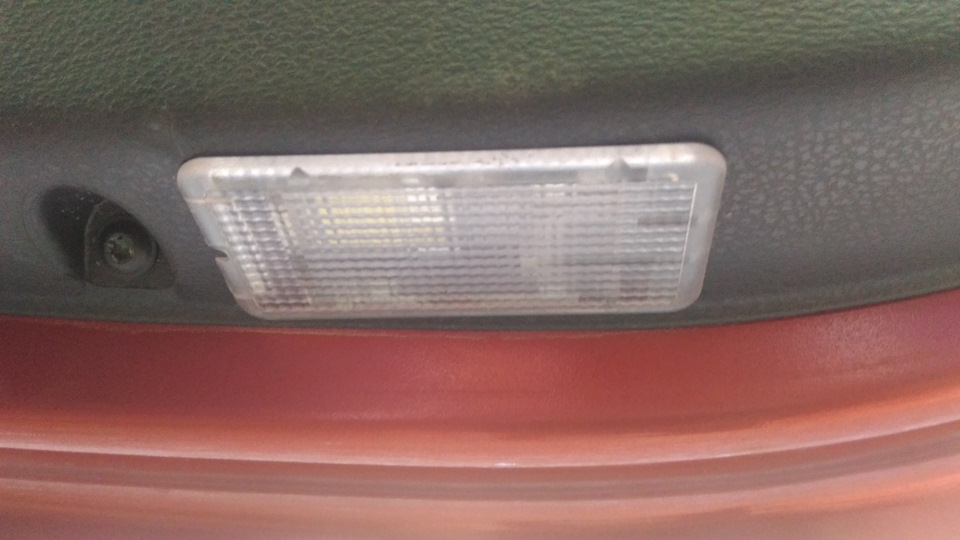

Ну и итог:
Как-то так.
На этом эпопея с косой заканчивается…
Будущие планы: пока не знаю, не придумал еще… В принципе все устраивает, но если что-то надумаю — обязательно сделаю.
Только бы время найти…
kl-176 › Блог › Про занос, типы привода и выведение авто из заноса
Много уже всего написано и рассказано на эту тему, но я попробую докинуть свои пять копеек.
Начнем рассмотрение с классического заднего привода.
Есть какая-то дуга дороги с большим радиусом. Нажали мы на этой дуге на газ и задние колеса пошли в пробуксовку, начался занос. С автошколы мы знаем, что в этом случаи следует отпустить газ (или снизить интенсивность акселерации), а также повернуть руль в сторону заноса, тогда машина должна стабилизироваться.
Почему так происходит?
Автомобиль движется по дуге. Мы нажимаем на газ. В то время, как передние колеса имеют стабильное сцепление с дорогой, задние колеса из-за возросшей скорости и действия на автомобиль центробежной силы устремляются наружу поворота. Задние движутся пр большему радиусу и имеют большую скорость, чем передние. И при добавление газа скорость задних колес становится все больше, вместе со скоростью увеличивается и угол (глубина) заноса. Задние колеса все сильнее пытаются обогнать передние. Данное поведение автомобиля (когда задние колеса пытаются обогнать передние) нам не нравится и мы хотим от него избавится. Чтобы это сделать теоретически есть два способа: увеличить скорость передних колес или уменьшить скорость задних. Т.к. у нас задний привод, то на передние колеса мы повлиять ну никак не можем, поэтому остается только убрать ногу с газа, тем самым снизив скорость на задних колесах. Отпуская газ. По сути происходит торможение двигателем. Т.е. задняя ось переходит в режим торможения, в то время как передние колеса продолжают спокойно катиться. Роль двигателя в данном случаи очень важна. Именно он позволяет более эффективно замедляться задним колесам. Ну и пожалуй еще не естественное положение, когда заднее колесо находится под углом к направлению движения, передним колесам все же удобней катиться получается.
Теперь рассмотрим передний привод
Ситуация похожая. Есть дуга с большим радиусом. Едим мы по ней в разгоне, но на каком-то моменте происходит отпускание педали газа. А как говорилось ранее при сбросе газа по сути начинается торможение двигателем. Так же происходит динамическое смещение центра тяжести автомобиля. Передние колеса на торможение загружаются сильнее, чем при постоянной скорости движения, а задние наоборот — разгружаются. И такая ситуация является благоприятной для того, чтобы произошел срыв задней оси в скольжение. Итак занос начался. Задние колеса получили некий импульс вращения и пытаются обогнать передние колеса, а у передних колес скорость меньше из-за фактического торможения двигателя. Как нам выйти из этой ситуации? Варианта насколько вы помните всего лишь два: увеличить скорость передних колес и уменьшить скорость задних. На передние колеса повлиять мы можем. Как учит нас автошкола, необходимо нажать на газ. Тем самым мы восстанавливаем тягу на передних колесах их скорость начинает возрастать и они нас вытягивают из заноса.
Интересный момент заключается в том, что и на задние колеса мы повлиять тоже можем. С помощью ручника. Но если его дернуть, то произойдет полная блокировка задних колес, что приведет еще к большему ухудшению их сцепления с дорогой и еще большему их срыву. Поэтому данный способ не годиться. А точнее сказать, как правило, используется для противоположной цели, чтобы вызвать занос. А вот системы стабилизации работают более деликатно, они подтормаживают отдельно взятые колеса и тем самым зад перестает обгонять перед.
И вот мы добрались до самого интересного — полного привода.
Для многих, особенно тех кто не ездил на полном приводе поведение при заносе кажется очень непонятным и неоднозначным. Ведь даже в автошколе четких рекомендаций нет)) Что же делать при заносе полного привода, неужели ничего не остается как только молиться?))
На деле многое зависит от конкретного автомобиля и от его системы полного привода, от того как может распределяться крутящий момент между осями, от того постоянный это полный привод или подключаемый и масса еще каких нюансов. Свои рассуждения я выскажу по отношению к знакомым мне автомобилям, субару и эво, автомобилям с постоянным полным приводом, но думаю, что и для многих других автомобилей эти рассуждения могут оказаться вполне верными.
Автомобиль с постоянным полным приводом — это автомобиль, у которого одновременно крутящий момент передаются и на переднюю и на заднюю ось. Отсюда следует, что такой автомобиль обладает особенностями, как переднего так и заднего привода одновременно.
Вернемся к нашей воображаемой дуге, по которой мы движемся уже на полноприводном автомобиле. Всего две ситуации. Рассмотрим первую. Автомобиль едет стабильно, а мы сами дурачки давим газ и провоцируем занос.
Если на дуге поворота на полном приводе ПЛАВНО начинать увеличивать газ, то передние колеса, которые направлены во внутрь поворота туда и будут стремиться, а задние колеса попытаются обогнать передние. Ситуация очень похожа на задний привод, отчетливо будет ощущаться срыв задней оси при увеличение газа. И метод борьбы с заносом точно такой же — отпустить газ. Играем с газом: плавно и потихоньку нажимаем газ, задняя ось идет в занос на небольшой угол, отпускаем — автомобиль стабилизируется. Можно сказать, что на этом этапе автомобиль имеет заднеприводный характер. НО ситуация меняется в тот момент, когда мы продолжаем удерживать газ или увеличиваем его подачу и задняя ось уходит в глубокий занос. Не такой легенький, как был на первом этапе, а именно глубокий занос. Задняя ось сорвана полностью и вот-вот уже готова обогнать переднюю. Сброс газа в этой ситуации способен дать эффект ручника, т.е. уже сорванные колеса тут же потеряют сцепление и произойдет разворот автомобиля. А если и дальше увеличивать газ на повернутых во внутрь колесах, то автомобиль уйдет во внутреннюю часть дороги или же перейдет во вращение, если дело происходит на открытой площадке. И вот в этот момент автомобиль уже имеет ярко выраженное поведение переднеприводной машины. Для выхода из заноса необходимо повернуть руль в сторону заноса и добавить газу.
Точка смены поведения автомобиля это поворот руля в сторону заноса — передний привод, в противоположную заносу — задний привод.
На практике чаще всего управляемый занос развивается следующим образом.
-движемся по прямой, хотим войти в поворот в заносе, для этого поворачиваем руль во внутрь поворота и добавляем газ.
-автомобиль переходит в скольжение. Как правило, всегда, это скольжение не только задней или передней оси. Полноприводный автомобиль скользит всеми четырьмя колесами — СИЛОВОЕ СКОЛЬЖЕНИЕ. Автомобиль посредством центробежной силы скользит наружу поворота. В этот момент можно додержать газ или добавить больше газа и довернуть автомобиль на нужный угол.
-Как только занос вызван и автомобиль скользит в нужном угле, который нам нравится, происходит приотпускание газа и поворот руля в сторону заноса затем подача газа возобновляется и передние колеса вытягивают автомобиль из заноса по аналогии с передним приводом.
В моем описание есть пауза при работе с газом, т.е. момент приотпускания газа, но можно обойтись и без этого. Если автомобиль находится уже в очень грубоком заносе и большим углом, то времени на отпускание газа попросту не будет. Необходимо повернуть руль в сторону заноса, в случаи очень глубокого заноса, руль выкручивается до упора и педаль газа утапливается в пол — это единственный способ выйти из столь глубокого заноса. Но у полноприводного автомобиля, как и у любого другого авто может не хватить для выхода из глубокого заноса выворота колес, мощности (передние колеса не смогут вытянуть задние) или что чаще может быть — элементарно не хватит свободной дороги.
Полный привод это по истине выдающаяся система, которая развязывает водителю руки намного больше, чем позволяет сделать монопривод. Но даже настолько продвинутая система не отменяет законов физики.
Как поменять местами разъемы микрофона и наушников
В некоторых ситуациях возникает потребность поменять значение разъема на звуковой карте компьютера, в частности, поменять местами выходы для наушников и микрофона. Это можно сделать с помощью перенастройки драйвера звуковой карты или путем их замены в специальных сервисных центрах.
Способы поменять местами выходы наушников и микрофона
Существует несколько способов, с помощью которых можно поменять разъемы местами на компьютере. Но важно правильно выполнять все инструкции, чтобы не навредить устройству.
Используя программу на компьютере
Обработка звука в компьютере происходит с помощью звуковой карты. Одним из лучших пакетов драйверов для звуковых карт ОС Windows считается Realtek версии 2.82. При работе с картой Realtek могут возникнуть две ситуации:
В этой ситуации можно поменять назначение выходов, воспользовавшись реестром. Для этого следует выполнить последовательно ряд операций:
Внимание! Без установления драйверов Realtek на звуковую карту изменения с помощью реестра произвести невозможно.
Каждое гнездо компьютера имеет свое имя Pin с номером, которое нужно вставить. Задние выходы имеют нумерацию: 01, 02, 03, 04, 05, 07, что соответствует разъему определенного цвета и назначения. Зеленый (наушники), черный (задние колонки), оранжевый (центральный канал/сабвуфер), серый (боковые колонки), розовый (микрофон), голубой (линейный выход). Передние выходы – 06, 08 соответствует розовому и зеленому разъему. Чтобы выход микрофона работал для наушников, необходимо присвоить ему имя Pin01 вместо Pin05.
Справка! В некоторых компьютерах изменение значения гнезд микрофон и линейный выход с использованием реестра невозможны.
Замена имен ключей ведет к переназначению разъемов компьютера. Кроме того, предлагаются бинарные ключи, в которых используется обозначение гнезд в системе «00 00 00 00». Нумерация ведется от 00 (по первой паре) до 07, что соответствует: линейному выходу, микрофону, наушникам, передним динамикам, тыловым динамикам, центральному каналу/сабвуферу, боковым динамикам.
Микрофон и наушники в этой системе имеют кодировку «01 00 00 00» и «02 00 00 00» соответственно. Чтобы изменить назначение гнезда микрофона необходимо поменять первые цифры на «02».
Другие варианты
Иногда поменять разъемы через реестр не получается из-за помех драйвера, при перезагрузке компьютера значение возвращается к исходному распределению гнезд.
В этом случае можно попробовать загрузить старую версию драйвера Realtek HD Audio 2.73, которая поменяет полностью весь реестр. Затем воспользоваться операциями, описанными в предыдущем пункте. Чтобы при перезагрузке не менялись заданные параметры необходимо исправить значения «config» на нули.
Поменять местами разъемы можно также способом их замены, обратившись к специалистам сервисного центра.
В каких случаях это необходимо делать
Повреждение гнезда наушников может произойти по самым разным причинам:
В этом случае описанными способами можно поменять местами выходы и воспользоваться гнездом для микрофона, перенастроенном на работу наушников.
Alexmtx › Блог › Единственный рабочий вариант подключения камеры заднего вида в авто с контролем исправности ламп
Когда нужно самому установить и подключить камеру заднего вида, сложно найти правильные и понятные схемы подключения. Особенно для авто с контролем исправности ламп, где все хорошо, пока не включить зажигание или завести двигатель. Отключение проверки исправности ламп у авто концерна VAG шнурком через программу VCDS (Вася Диагност) не помогает!
Внимание — перед установкой камеры проверьте её работу на незаведённом двигателе — если будут помехи — разбирайтесь сначала с камерой, проводами, магнитолой…
Схема, предложенная мной нужна только для случая, когда помехи образует контроль исправности ламп, создающий импульсное напряжение по тому же проводу. Спираль лампы накаливания имеет инерцию и на ней не заметно изменение напряжения, на камере же это проявляется как помехи на изображении, мерцание, искривление, пропадание сигнала и т.д.
Имея опыт в радиоэлектронике нарисовал проверенные лично схемы подключения камеры заднего вида, которые помогли уже очень многим людям.
Синий подчеркнутый текст — это гиперссылки, на которые необходимо кликать
Процесс собственной установки камеры на VW Caddy с контролем исправности ламп подробно мной описан в бортовике каддика здесь: Установка и подключение камеры заднего вида на VW без помех по питанию!
Камеру использую с сенсором CCD, так как он выдает качественную картинку в любое время суток (наглядно видно, что картинка ощутимо лучше чем у CMOS), с пылевлагозащитой IP 68 и работой в темноте. Например, такую Swift HD CCD Luxur W-989: HD CCD Car Rearview Camera Waterproof night vision Wide Angle reversing с совмещенным разъемом-бобышкой со стабом. Это отличная камера с линзой от Sony, проверено лично! Видно всё даже ночью (фото ниже). При этом стоит менее 1000 рэ! Минус что неширокий угол обзора как считает ежик04, как по мне так хороший угол обзора, может у него другая камера.
Смотрим также чтобы не было засветки от подсветки номера, если камера близко!
У камеры рабочее напряжение от 5 до 30 В, максимальный ток 90 мА (
0,1 А), работает от 3,3 В — в пластиковой бобышке на проводе перед разъемом провода от камеры стоит стабилизатор. Он ощутимо греется, поэтому желательно его питать только в момент включения монитора магнитолы. Тем более в остальное время бессмысленно камеру держать под напряжением.
Устранение помех на изображении от камеры при заведенном двигателе
С проблемой работы камеры на заведённом двигателе сталкивается каждый владелец авто с контролем исправности ламп. Всегда продумывайте и рисуйте схему подключения до монтажа — это поможет сразу избежать многих ошибок и проблем!
Попробуйте для начала подключить камеру напрямую к прикуривателю к плюсу и минусу и посмотрите на заведённом двигателе. Правильно подключайте минус! Минус нужно брать подальше от фонарей заднего хода (ЗХ), например от какого-нибудь болта на кузове или даже вообще без минуса — минус возьмётся от магнитолы по экранированному коаксиальному кабелю передачи видео, так обычно реализовано питание усилителя ТВ антенны. Также часто ошибочно берут плюс от салонной лампы, а провод возбуждения (для включения монитора) от ламп ЗХ. Но у салонного освещения тоже есть контроль исправности ламп! Плюс на 87 контакт реле нужно брать от прикуривателя, а провод питания камеры и провод возбуждения подключать к выходному 30 контакту реле! Можно брать чистый плюс еще и от АСС замка зажигания.
Помехи по питанию дает контроль работоспособности ламп при заведенном двигателе. И этот импульсный ток идет на лампы заднего хода (ЗХ). Из-за инерционности спирали кажется что лампа ЗХ горит непрерывно, на самом деле на ней с высокой частотой появляется-пропадает напряжение. В моменты «провалов» и проверяется исправность лампы. Бывает еще, что помехи дает зарядка для телефонов в прикуривателе, притом по воздуху, то есть помогает только отключение зарядки либо экранирование кабеля.
Важно!
Есть только один рабочий вариант подключения питания камеры из четырех.
Только при 4 варианте подключения камера заработает и даст чистую картинку. Почему — написано ниже.
1. Если подключить плюс камеры к плюсу лампы ЗХ, то при заведенном двигателе камера вообще не будет работать из-за импульсного тока контроля исправности ламп или будут видны сильные помехи в виде полос на изображении.
2. Если подключить плюс камеры к плюсу лампы ЗХ через обычное реле, на которое подать чистое питание от прикуривателя, то реле будет щелкать (дребезг) и камера не включится, так как реле не дает питание.
3. Если подключить плюс камеры к плюсу лампы ЗХ через диод со сглаживающим конденсатором, то при заведенном двигателе от камеры все равно идут заметные помехи на изображении из-за пульсаций по питанию.
Кстати, быстро проверить камеру можно, подав с нее видео на телевизор в желтый вход для тюльпана.
Из-за импульсного тока контроля исправности ламп реле быстро щелкает и не включается! Поэтому нужен диод для выпрямления и конденсатор для сглаживания пульсаций и только после них подается плюс на обмотку реле, чтобы оно нормально замкнуло контакты.
Что такое импульсный ток читаем здесь: Пульсирующий электрический ток
Как трещит реле смотрим здесь: Треск реле от импульсного тока
Про выпрямитель читаем здесь: Маломощный блок питания, www.cqham.ru/pow2_15.htm
Диод в данном случае работает не как выпрямитель (так как отрицательной полуволны здесь нет), а как блокиратор, который не дает быстро разрядиться конденсатору на лампы ЗХ, поддерживая постоянное напряжение на обмотке реле и не дает ему щелкать.
Устранение пустого экрана и ошибки магнитолы RCD при выходе из режима камеры. Делаем задержку отключения камеры.
Когда камера запитана от фонарей заднего хода как и включение режима камеры на дисплее, то при выключении задней передачи она часто отключается раньше, чем дисплей успевает отработать изменение статуса и выйти из режима камеры (задержка около 1-2 секунды) и на некоторых магнитолах выводятся помехи отключения и пустой экран уже отключенной камеры. Также при маневрировании на узком участке дороги вперед-назад, при переключении передач монитор часто включается/выключается, что неудобно.
Поэтому ставится простая задержка отключения питания камеры.
Лучшее и самое простое решение без использования диода и конденсатора прямо из коробки — Реле ВАЗ-2111 омывателя стекла заднего АВАР 454.3747 (либо 526.3747-03) с задержкой 5 сек.
Это реле времени стеклоомывателя включает насос омывателя на 5 секунд.
Задержку можно как уменьшить, так и увеличить, заменив конденсатор 22 мкФ в этом реле.
Второе решение — маломощное высокоомное реле и конденсатор с диодом. Подаем плюс от лампы ЗХ через диод, а дальше конденсатор и на обмотку реле.
Конденсатор сглаживает пульсации контроля ламп, позволяя обмотке реле замкнуть реле. Диод нужен обязательно, чтобы отвязаться от фонарей, иначе конденсатор будет быстро разряжаться через лампы заднего хода. Реле именно маломощное с обмоткой с большим сопротивлением =
1 кОм, чтобы конденсатор быстро не разрядился и была задержка в пару секунд.
Обычное реле здесь не подойдет, так как у него сопротивление обмотки =
85 Ом, а это очень мало и задержки не будет! Установка последовательно резистора на 1 кОм вообще не даст реле замкнуться!
Можно рассчитать время задержки отключения реле в этой схеме с диодом и конденсатором.
Время разряда конденсатора равно произведению ёмкости на сопротивление прямая зависимость. Нужно только учитывать, что реле отключится чуть раньше, чем полностью разрядится кондер.
Приводим все величины к одной размерности (фарады, омы, секунды) и считаем:
Время задержки для RC-цепи: Т = C * R.
где T — время в секундах, С — емкость конденсатора в фарадах, R — сопротивление цепи в омах
T = 2200 мкФ * 960 Ом = 0,0022 * 960 = 2 сек. (вполне достаточно)
Например, нужна задержка не менее 8 сек. на реле с обмоткой 960 Ом:
Емкость конденсатора для задержки 8 сек: C = T / R * 1000000 = емкость в мкФ
C = 8 / 960 * 1000000 = 10000 мкФ (округлим в сторону стандартной емкости).
Организация 8 сек. задержки отключения питания камеры для штатного ГУ RCD 330
Внимание! Если у вас штатное VW, Scoda головное устройство (ГУ) серии RCD 330, то для него обязательно нужно, чтобы камера после отключения задней скорости работала еще минимум 8 секунд. Иначе при отключении будет надпись «Камера недоступна».
Если использовать схему на высокоомном реле, то нужно увеличить номинал конденсатора до 10000 мкФ.
Лучше всего использовать Реле ВАЗ-2111 омывателя заднего стекла АВАР 4543747П, увеличив в нем конденсатор 22 мкФ до 47мкф 25В и резистор 470 Ом до 3,3 кОм, получив нужную задержку отключения 8 сек. вместо 5 сек. по умолчанию.
Еще нужно обязательно активировать включение дисплея шиной САN в блоке бортовой электроники (BCM) при помощи шнура-адаптера и программы VCDS (Вася диагност): поставить галочку по пути: 56 блок, 3 байт 6 бит
Можно использовать реле РЕГТАЙМ3-12-(0-60), на которое тоже подавать плюс от лампы ЗХ через диод и конденсатор, но только конденсатор не более 10-50 мкФ, иначе будет слишком большая задержка отключения!
Также можно использовать готовый фильтр питания для подключения камеры заднего вида с задержкой изображения на extravag.ru или на Aliexpress.
Еще бывает что в этой магнитоле китайцы путают пины на фишке переходника от магнитолы к кабелю от камеры: сигнал на оплетке, а земля на центральной жиле и изображение черно-белое и кривое! Нужно поменять их местами. Сам дисплей при этом активируется шиной САN: сигнал от блока бортовой электроники (BCM) поступает на активацию дисплея. Для принудительного включения дисплея нужно ставить допмодуль «видеоинтерфейс» за 10 тыс. р.
Можно поставить специальное реле с задержкой выключения РЕГТАЙМ3-12-(0-60) (для вкл/выкл и задержки выкл/вкл устройств на 0-60с).
Внимание! Маркировки на этом реле такая, что сверху на реле нарисован «вид со стороны контактов», а не если смотреть сквозь реле.
Понадобятся паяльник и следующие детали:
Диод выпрямительный на 1А любой типа 1N4007 — 3 руб.
Конденсатор ECAP (К50-35), 2200 мкФ, 25 В — 25 руб.
Подойдет конденсатор в диапазоне 2200 — 10000 мкФ на 25 вольт, на 16 вольт нет должного запаса.
Реле маломощное с высокоомной обмоткой 1 кОм — 180 руб.
или Реле ВАЗ-2111 омывателя стекла заднего АВАР 4543747П с задержкой 5 сек. — 235 руб.
специальное реле с задержкой выключения РЕГТАЙМ3-12-(0-60) (для вкл/выкл и задержки выкл/вкл устройств на 0-60с) — 430 руб.
или Реле АВАР обычное 12V 4-х контактное с кронштейном если не нужна задержка выключения. — 70 руб.
Эти радиодетали можно купить на радиорынке, в авто и радиомагазине. Диод — любой выпрямительный на ток от 1 А — тогда он легко выдержит перегрузку при зарядке конденсатора, к тому же у него довольно толстые выводы — легко паять. Конденсатор — электролитический любой фирмы — на 2200 мкФ и выше, на 25 вольт. При припаивании конденсатора важно соблюдать полярность подключения — у него на корпусе указано где минус в виде белой полосы.
Схема подключения чистого питания камеры через обычное реле
Внимание! Конденсатор припаиваем, соблюдая полярность, прямо на выводы обмотки реле, а уже на них же потом припаиваем плюс через диод и минус от прикуривателя. Но лучше использовать высокоомное реле!
Лампочка на схеме — это лампа ЗХ. Плюс от лампы ЗХ подаем через диод на его анод, а с выхода — катода (где белая полоска) на 85-й контакт для того, чтобы конденсатор не разряжался на лампу ЗХ. Следовательно конденсатор уже после диода.
Если на обмотку подано напряжение, то 30 контакт подключается к контакту 87 и на него идет плюс. На 85 контакт обмотки подается плюс от фонарей заднего хода, выпрямленный диодом и сглаженный конденсатором! Контакт 86 обмотки реле соединяется с минусом (массой).
Схема подключения чистого питания камеры через высокоомное реле с задержкой
Реле маломощное нормально разомкнутое. На схеме реле контакты 9 и 13 — это плюс на питание камеры от прикуривателя или мотора заднего дворника, минус на камеру — от кузова (массы). Управление на обмотку реле — от фонарей ЗХ после выпрямления и сглаживания пульсаций. Номинал конденсатора 25 вольт 2200 микрофарад, диод любой, сопротивление обмотки реле должно быть не менее 1 кОм, это 1 и 16 контакты. В этом случае отключение реле происходит через 2 секунды. На мощном реле с низким сопротивлением обмотки задержки не будет!
Схема питания блока камер
Когда используется несколько камер, то логично использовать блок камер, который также запитывается от фонарей заднего хода. Так как в нём так же стоит реле, то аналогично нужно выпрямить и сгладить пульсации диодом и конденсатором, иначе реле быстро щёлкает, а камера не включается.
Лучше подключить от прикуривателя через реле после выпрямителя, чтобы подать чистое питание в блок, иначе пульсации пойдут на питание камер и будут заметны на изображении.
Схема принудительного включения камеры штатной кнопкой без фиксации
Дополнительно можно сделать отдельную штатную кнопку включения камеры, чтобы посмотреть что происходит сзади, не включая задней передачи. В данном случае не нужно выпрямлять и сглаживать ток, так как плюс для камеры берётся чистый от прикуривателя.
Схема реализации фиксируемой кнопки из штатной при помощи реле 23.3777 приведена ниже.
Понадобятся дополнительно следующие детали:
Диод Шоттки 1N5818 для подсветки активного режима штатной кнопки
Реле 23.3777 противотуманных фар ВАЗ-2110
Колодка реле задних противотуманных фар (6 контактов) АЭД
или Клемма (мама) 2.8 мм с проводом луженая — 5 шт.
Кабель коаксиальный
Итог: камера работает отлично и никаких помех нет (от слова совсем)!
Если помехи все-равно есть, то можно использовать автомобильный фильтр питания на дросселе и двух конденсаторах — электролитическом от 470 мкФ (для гашения пульсаций ниже 10 кГц) и керамическом от 0.1 мкФ (для гашения пульсаций выше 10 кГц).
Регтайм-1 — включает нагрузку на заданное время
Регтайм-2 — включает нагрузку спустя заданное время
Регтайм-3 — отключает нагрузку спустя заданное время после снятия напряжения (задержка отключения / удерживание во включенном состоянии заданное время)
