Как сделать замок невидимку
Врезка замка невидимки и установка на входную дверь
Безопасность жилища в равной степени обеспечивает конструкция входной двери и запорные устройства. Мало того, дверь и замок должны соответствовать друг другу по взломостойкости и прочности. Для дверного полотна повышенной надежности больше всего подойдет замок-невидимка – такое запорное устройство, положение которого невозможно обнаружить.
Описание замка-невидимки для входной двери в квартиру и дом
Свое название замок получил за отсутствие замочной скважины – самого уязвимого места обычного механизма, так что о размещении ригелей сразу догадаться нельзя. Открывается запорное устройство с помощью брелока, карточки, отпечатка пальца или скана глаза.
Замок-невидимка относится к категории электронных устройств, управлять которым можно на расстоянии. По сути, они мало чем отличаются от радиоуправляемого автомобильного замка, но прочнее и надежнее.
Устанавливается устройство на любую дверь, как правило, оснащается моторным приводом, хотя и не всегда. Раскрыть ригели силовым путем в этом случае попросту невозможно. Электронная часть механизма позволяет опознавать коды или сигналы и управлять замком.
Видео про невидимые и скрытые замки, их преимущества
На видео- замок невидимка на входную дверь:
Конструкция механизма
Вне зависимости от конструкции изделие состоит из нескольких элементов.
Электромеханическая часть – собственно встроенный в дверное полотно замок. Задвижка его управляется электрическим мотором с затворами в крайних положениях, магнитом или соленоидом. Снаружи открыть дверь можно только с помощью радиобрелока, карточки и так далее. Изнутри можно открыть створку вручную – это обязательное требование противопожарной безопасности.
Электронная часть – блок управления. По сути, электронный дверной замок является микрокомпьютером, способным совершить довольно много операций. В его возможности входит не только собственно открывание и закрывание двери по сигналу, но и другие функции:
v подключение звукового оповещения;
Источник питания – функциональность электрического замка по понятным причинам обеспечивается только при бесперебойной подаче тока. При прекращении питания мотор не сможет удерживать задвижку, так что такой механизм обязательно должен быть укомплектован автономным источником питания с резервирующим аккумулятором.
Радиобрелоки, бесконтактные брелоки, карточки, сенсорные устройства – любой вариант опознания и ввода кода.
Замок-невидимку необходимо дублировать механической моделью.
Разновидности устройства и как выбрать дверной замок
Отличаются модели друг от друга конструкцией своей электромеханической части. Здесь возможны несколько вариантов.
Замок-невидимка может быть только врезной. Накладной тип, во-первых, всегда менее надежен, а во-вторых – заметен.
Классификация по назначению
Требования к безопасности различных объектов в целом стандартизированы. В рабочем офисе доступ ограничивается функциями, выполняемыми разными сотрудницами, в квартире возникает необходимость уберечь определенные ценности, в тех рабочих помещениях, где хранятся крупные суммы и документы, защита должна быть максимально возможной.
В соответствии с этими требованиями выпускаются определенные группы устройств.
Критерии выбора
Разнообразных моделей невидимок существуя множество – для любого кошелька и любой конструкции входного блока. Но при выборе устройства необходимо учитывать следующие параметры:
Также стоит понимать, как перекодировать замок на входной двери, и как произвести такие работы своими руками.
На видео- как выбрать электрический замок невидимку на входную дверь:
Для жилища имеет смысл подбирать замок не менее чем 3 класса взломостойкости. При этом нужно учитывать его безотказность при низких температурах и многократном использовании.
Возможно вам также будет полезно больше узнать о том, что делать когда застрял ключ в замке двери.
Установка
Монтаж устройства не так сложен, как кажется на первый взгляд. Основное неудобство составляет необходимость работать с металлической дверью (не забывайте про уплотнитель для металлических дверей) – конструкцией очень тяжелой.
Врезной замок можно установить в том случае, если толщина дверного полотна составляет не менее 3 см, а на участке монтажа отсутствуют вертикальные тяги от других запирающих механизмов.
А вот как выглядит и как происходит установка ручки с магнитным замком для межкомнатных дверей, можно увидеть здесь.
Технология монтажа зависит от конструкции замка, однако общая схема действий остается одинаковой.
На видео- установка замка:
Отзывы
Замок-невидимка не означает стопроцентной защиты жилища. Это, скорее, удобный метод управления, чем принципиально иное устройство. Для надежной защиты жилища нужно выбирать устройство соответствующего класса.
Невскрываемый замок невидимка своими руками
У нас пополнение раздела полезных самоделок для дома: невскрываемый замок невидимка своими руками.
Вскрывать механический замок любой сложности воры научились давно. С кодовым замком сложнее, но способы обойти все его секреты находят.
Однако открыть замок можно, только если известно место расположения отпирающего устройства, например замочной скважины, кнопочного пульта двери и.т.д.
Понимая это, были разработаны замки- невидимки без замочной скважины и ключей, где отпирающие устройства выполнены в виде радио- брелков кодовых или инфракрасных, GPS радиотелефонов и др.
Казалось – бы, открыть такой замок невозможно. Однако открывают.
Например, сканируют код брелков специальными устройствами. Научились делать все, даже банкоматы обкрадывают, считывая код банковской карты.
Во всех этих системах общий недостаток: устройство (ключ, брелок и.др.) сосредоточено в одном месте, определив которое, вор вскрывает замок.
Подобрать ключ для него не проблема, подобрать код тоже, брелок можно сканировать.
Предлагаемый замок отличается от известных тем, что отпирающие элементы замка (в дальнейшем — ключи) разнесены, многократно дублированы и замок может быть открыт только при активации всех ключей.
Так как ключи могут быть разнесены на значительное расстояние, этот замок особенно удобен для дачных приусадебных участков, где чаще всего промышляют воры.
Один из ключей можно расположить, например, в отдельно стоящем туалете. Никому и в голову не придет, что, посетив туалет, человек открыл дом.
С трудом представляю, как можно открыть такой замок, не зная количества, принципа действия разнесенных ключей и их места расположения тем более что и сам замок с внешней стороны двери не виден.
Конструкция и принцип действия
Замок (рис.1) состоит из корпуса 1, в котором помещен электромотор 2 постоянного тока ДПР 42 12в. 2500 об/мин, который связан винтом 5 с ригелем 3.
Шаг резьбы винта 0,3…0,5 мм. При номинальном числе оборотов двигателя ригель перемещается на 20 мм. за одну – две секунды.
Замок закрывается и открывается просто щелчком.
На ригеле имеется кольцевая проточка, в которую при его перемещении западают шарики 8. Шарики служат передаточным звеном между ригелем и микропереключателями 6 и 7. Микропереключатели предназначены для остановки двигателя. Когда очередной шарик попадает в проточку, соответствующий переключатель выключает двигатель. Расстояние между выключателями определяет ход ригеля. Штифт 4 предотвращает вращение ригеля.
Рис.1
Электрическая схема
Схема управления замком показана на рис.2. Замок в открытом состоянии как на рисунке 1.
Обозначения: Р — реле 12в. с двумя перекидными контактами кР1 и кР2. Звонковая кнопка К5. Микровыключатели К2 и К3 работающие в противофазе. Когда один включен, второй выключен.
Электромотор М. Тумблер К4. Геркон ГК. Блокировочный контакт К1. Питание схемы – аккумулятор 12в.
Закрытие замка
Чтобы закрыть замок надо плотно прикрыть дверь. При этом ранее разомкнутый, блокировочный контакт К1 замыкается (рис.3)
Рис.3
Контакт К1, это две металлические пластины, закрепленные на двери и одна замыкающая на косяке двери. (Рис.4).
Контакт предотвращает возможность закрытия замка с открытой или не плотно прикрытой дверью. После закрытия двери нужно нажать кнопку К5, расположенную на наружной стороне двери. При этом срабатывает реле Р, перебрасывает контакты КР1 и КР2 в положение, показанное на рисунке 3 и включает двигатель М.
Через одну- две секунды двигатель переместит ригель, в положение, показанное на рисунке 5, и разомкнет контакт К3. Реле Р будет обесточено, контакты КР1 и КР2 займут нейтральное положение и отключат двигатель. Рис.6. Замок будет закрыт.
Рис. 5
После закрытия замка кнопка 5 отключена контактом К3. Любые манипуляции с этой кнопкой, что может заинтересовать вора, длительные нажатия или даже обрыв проводов не помешают открыть замок и устранить повреждения.
Рис.6
Открытие замка
Чтобы открыть замок, нужно соединить (закоротить) точки схемы А и Б (Рис.7).
Рис.7
Сделать можно это различными способами. Например, включить контакт тумблера К4 и поднести магнит к геркону ГК. (Рис.7).
Фаза открытия замка показана на рисунке 7. После включения двигателя, переместившийся в открытое состояние ригель (Рис.1), разомкнет контакт К2 и отключит мотор.
Рис.8
Теперь можно открыть дверь, разомкнув контакт К1. Схема вернулась в начальное состояние (Рис.2).Прикрыв дверь и нажав К5, можно снова закрыть дверь по описанному выше алгоритму.
Примечание
Для правильной работы замка направление вращения двигателя должно быть согласовано с направлением резьбы винта 5. Для правой резьбы, в фазе открытия замка, двигатель должен вращаться против часовой стрелки, если смотреть на него со стороны вала.
При этом ригель должен перемещаться на открытие, то есть вдвигаться в замок.
Аккумулятор может быть заменен тремя батарейками по 4,5 в., так как при работе замка он включается всего на несколько секунд при токе потребления Iхх = 0,05А. Iпуск = 0,92 А.
Чтобы попасть в дом при обрыве в последовательной цепи ключей, дополнительно установите аварийный ключ. Выведете от точек А и Б два провода, замаскируйте их, даже забейте место вывода какой — нибудь планкой, чтобы не было искушения самому
пользоваться этим ключом. В случае аварии замкните оба провода.
Автор статьи “Невскрываемый замок невидимка своими руками” Георгий Меньшиков
Замок-невидимка квартирной двери – своими руками.
Ответ в продолжении данной темы
Нашел интересную задумку на просторах. Когда-то сам хотел эту идею приспособить к своей квартире, но всё никак, да и условия с тех пор изменились в плане ненужности.
Рукожопство не моё, а пользователя omeuge2 с одного строительного форума.
Невидимый снаружи электронный замок-невидимка надёжно защитит квартиру от любых попыток проникновения в неё. Для создания такого устройства я решил использовать автомобильный дверной актуатор «центрального замка», а для управления им – блок автомобильной противоугонной сигнализации.
Задача замка-невидимки – блокировать один из ригелей дверного замка в выдвинутом положении.
В двери моей квартиры установлен замок с дополнительным приводом, обеспечивающим выдвигание двух вертикальных ригелей – в верхнюю и нижнюю планки дверной коробки. Поэтому актуатор буду устанавливать на верхний ригель.
Комплект автомобильной противоугонной сигнализации имеет достаточное количество длинных проводов, что будет удобно для монтажа.

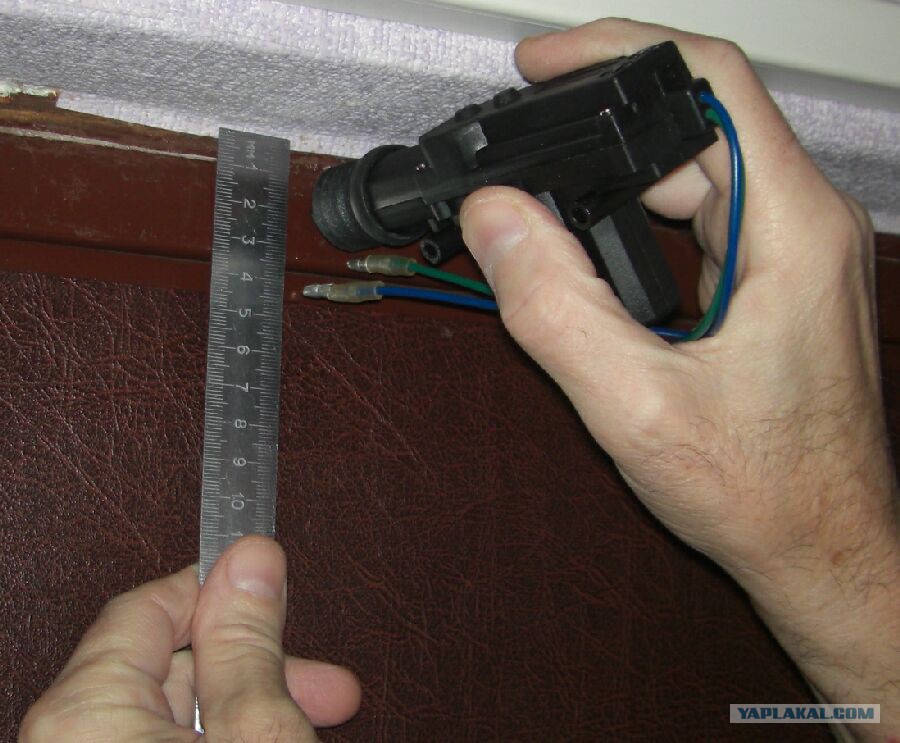

Прежде всего, выбираю место для установки актуатора: его выдвижной штырь должен попадать точно в центральную часть верхнего ригеля (в выдвинутом положении).
Просверлив, после точной разметки, верхнюю планку дверной коробки, получаю на ригеле метку для сверления в нём сквозного отверстия.
На просверленном в ригеле отверстии делаю зенковку для точного попадания штыря актуатора.
С помощью входящей в комплект планки закрепляю актуатор на дверной коробке.
Устанавливаю на дверную коробку направляющую 1 штыря, а также концевой выключатель 2 (таким образом, чтобы он срабатывал при открывании двери).
Монтирую блок сигнализации с сопутствующими элементами в декоративной металлической коробке подходящего размера. Коробку устанавливаю на стену у двери.
Закрываю коробку крышкой.

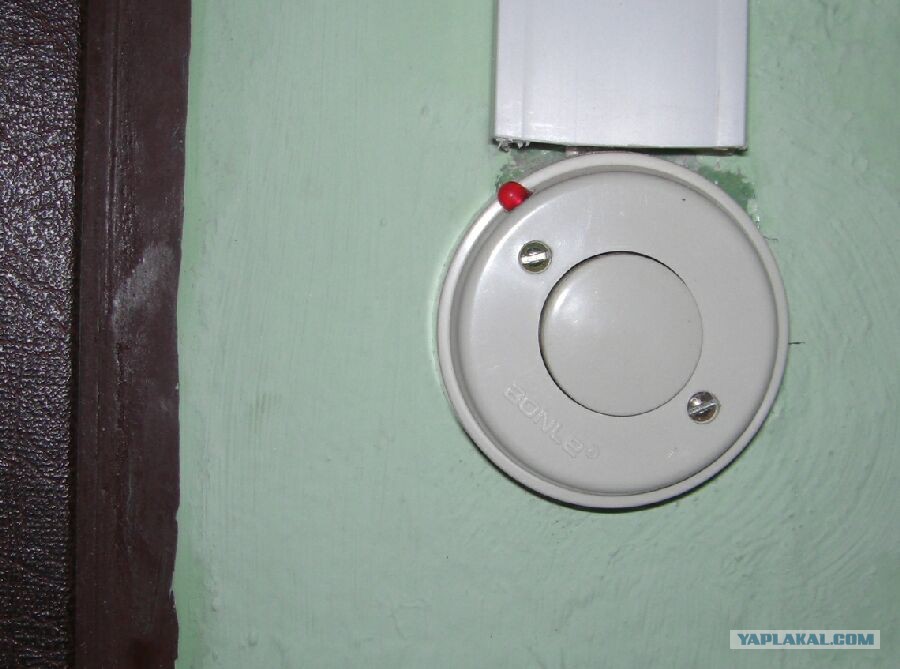

В кнопке дверного замка устанавливаю светодиодный индикатор сигнализации.
Устройство готово к работе.
Для питания устройства можно использовать стабилизированный блок питания с выходным напряжением 12 В и током не менее 1 А.
Для большей автономности и независимости от наличия сетевого напряжения я использую для питания замка-невидимки старый автомобильный аккумулятор (установленный на балконе).
Для управления замком-невидимкой применяю входящий в комплект сигнализации брелок.
И несколько каментов самого автора-разяснений к данной его инструкции..
«В описанной теме замок установлен на металлическую дверь (это видно на фотографиях). Разбирать дверь не нужно. Важно точно отметить линию, по которой движется блокируемый ригель (как показано на рис 4). Эта операция выполняется с помощью карандаша и линейки. У меня в двери дополнительный ригель уходит в верхнюю планку дверной коробки, поэтому актуатор устанавливаю наверху. Таким же образом можно блокировать и любой из ригелей собственно замка (см рисунок 1). но при этом актуатор надо будет устанавливать сбоку от двери (и закрыть его защитным кожухом).
После разметки закрываете дверь на замок (т.е. выдвигаете все ригели в дверную коробку) и сверлите планку дверной коробки точно по центру выдвинутого ригеля. Планка тонкая и просверлится быстро, а на ригеле появится метка от сверла.
Открываете замок, распахиваете дверь, выдвигаете ригели, повернув ключ в замке на все обороты, и сверлите отверстие в ригеле (см рис 5). На рис 6 показан уже просверленный ригель. И всё!»
Для этого надо схему делать НОРМАЛЬНО ОТКРЫТУЮ.
Чтобы без света пружина отрабатывала назад и открывала дверь.
А при свете магнит бы противодействовал пружине. Потребление там мизерное 200ма 24В. 5 ватт.
я тоже о такой штуке подумывал, но.
P.S. Разок реально наблюдал последствия работы гудка (правда от теплохода). Штанишки работяге менять пришлось и заново сдавать технику безопасности, а слышать боле или менее нормально он начал примерно через 2-3 суток.
Вместо сиги можно использовать вот такую вещь:
Максимальный ток цепи коммутации — 30 А.
Потребляемый ток – до 30 мА
Насколько надежен замок-невидимка?
Замки-неведимки достаточно надежны и имеют несколько ступеней защиты.
Но насколько бы небыли надежными такие замки, нужно комбинировать их с механическими, тогда и надежность будет двойная.
Надёжность любого замка включая замки-невидимки определяется профессиональными навыками злоумышленника который вскрывает этот замок.
Дело в том что обнаружить ригеля замка-невидимки можно при помощи обычной металлической линейки
Вся это «невидимость» лишь для покупателя, преступники прекрасно знают где он предположительно находится.
Если речь об электроном устройстве, то проблема отключения электричества это таки проблема, сколько он проработает на батарее, точно не скажет ни кто.
Говорить о надёжности «невидимки» можно лишь в случае если он работает в паре с хорошими механическими замками.
Преступнику надо время, причём определённое, на вскрытие механического замка (профи на это тратят примерно пол минуты), время потраченное на вскрытие механических замков (или замка) это всё что может выделить преступник на вскрытие двери, у него просто не останется времени на поиск и вскрытие замка-невидимки.
Если в паре с «механическим собратом» то такой вариант защиты двери очень надёжен.
Замки-невидимки это дорогостоящее изделие, про этой причине можно нарваться на дешёвую подделку, в этом случае говорить о надёжности, не приходится.
Замок-невидимка-один из самых передовых механизмов, надежно защищающих от посягательств тех, кто готов наложить руки на чужое имущество.
Если соединить хорошую, крепкую дверь с механическим замком и замком-невидимкой, то взломать ваше помещение будет практически невозможно.
Замок-невидимка имеет такие неоспоримые преимущества:
У него нет ручки, прорези, кнопок, замочной скважины. Он не видим!
Радио-ключ использован с помощью новейших технологий кодирования, которые недоступны современным ворам;
Наиболее навороченные замки имеют резервный код, устанавливаемый хозяином и позволяющий открыть дверь, в случае потери ключа в виде брелка, с помощью которого открывается замок-невидимка;
Замок-невидимка не зависит от отключения электроэнергии;
Отмычки, выкрутки и прочее бандитское оборудование абсолютно не применимы к нему.
Конечно дрель, болгарка справятся с такой защитой, но это слишком опасно для преступников и не каждый станет рисковать своей свободой ради вашего имущества.
Замки-невидимки производят достаточно много известных производителей: Aler, CISA, Форт, Полис, ML,Tantos и другие. Замки необычные, на внешней стороне дери его не видно, открываются без ключей, нет замочной скважины, для открытия нужны ключи-брелки, ключи-таблетки, магнитные карты. Открываются с помощью специального считывающего устройства или радиоканала. Они делятся по типам: электромагнитные замки, соленоидные замки, электромеханические защелки, электромоторные замки.
Электромагнитные замки из всех других самые ненадежные. На поверхности двери заметна небольшая выпуклость, что-то напоминает металлическую кнопку. Кнопку легко отогнуть от поверхности и дверь откроется.
Хорошие, надежные замки-невидимки в виде электромеханической защелки выпускают российские производители Форт, Полис. Защелки бывает врезным и накладным, врезные самые прочные и с высоким уровнем надежности. Есть и минус, при каждом закрытии двери, она защелкивается на замок.
Самые надежными, практичными, качественными это электромеханические соленоидные замки (производители Tantos, Flash lock). У них более прочная конструкция и являются действительно невидимыми, в них встроен контроллер, который позволяет установить дополнительно сирену. Но цена таких замков очень высокая.
