Как сделать зарядку для macbook
Что делать, если повредился кабель зарядки MacBook
Инновационный разъем MagSafe был представлен ещё в далеком 2006 году. На тот момент технология выглядела очень перспективно. Инженеры разработали специальное магнитное крепление — за счёт него кабель и держался в разъёме. Суть разработки была очень проста — если случайно пользователь задевал кабель, он безопасно отсоединялся, предотвращая падение ноутбука. Удобно? Еще бы. Но, как и в случае с любыми кабелями, MagSafe оказался слабо защищен от сгибов и следующих за ними повреждений.
Через несколько лет эксплуатации кабель перетирается и повреждается — это болезнь MagSafe 1 и MagSafe 2
Что такое MagSafe
Изначально этот разъём появился в MacBook Pro, а затем технология перекочевала и в MacBook Air. Поэтому MagSafe (как первого, так и второго поколения) до сих пор очень распространен — Apple отказалась от него только в 2016 году. Кабель повреждается, и пользователи сразу начинают думать о покупке новой зарядки: вот только оригинальное зарядное устройство стоит недешево, поэтому выбор часто падает на аналоги с китайских торговых площадок.

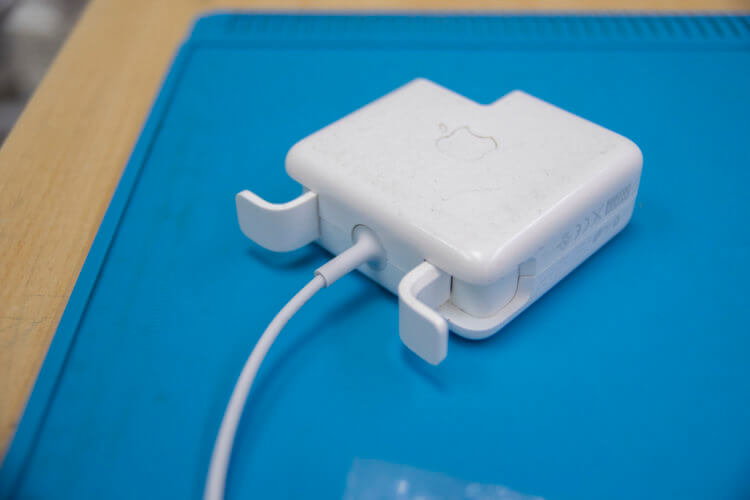

Оригинальное зарядное устройство Apple
Но этого делать не стоит.
В оригинальном зарядном блоке MacBook, помимо диодов, микроконтроллеров, транзисторов и многих других элементов, есть один компонент, который вызывает особый интерес. В таком, на первый взгляд, безобидном устройстве установлен 16-битный микропроцессор. Он отключает напряжение, если адаптер отключен или возникает какая-либо проблема с сетью. Благодаря специальным предохранителям он не перегревается и не «взрывается» при возникновении нештатных ситуаций. Кстати, процессор с такой же мощностью был установлен в Macintosh, который был представлен в 1984 году, то есть раньше с помощью этого чипа работал полноценный компьютер, а теперь он используется лишь в зарядном устройстве!
Почему не стоит покупать дешевое зарядное устройство
Разумеется, в дешевой зарядке за 1-2 тысячи рублей такой степени защиты нет. Ответ на этот вопрос лучше всего проиллюстрирует фотография ниже. Слева — оригинальный адаптер для зарядки, который стоит 79 долларов, справа — дешевый, за 14 долларов. Очевидно, что во втором устройстве компонентов меньше, и столь умного микропроцессора там нет.
Слева — оригинал, справа — китайская копия
Плата оригинальной и китайской зарядки
Используя неоригинальное зарядное устройство, получаем… вполне ожидаемый результат. Да, случаи, когда такие зарядки приводили к возгоранию MacBook, далеко не редкость.
Повезет, если дальше этого не пойдет. А ведь может случиться пожар
Что делать, если кабель MacBook поврежден
Но если китайскую зарядку покупать нельзя, а покупать новую оригинальную не очень хочется, какой выход? Он есть — можно заменить кабель отдельно, если само зарядное устройство является исправным. Проблема, как правило, возникает у основания магнитного коннектора: кабель перетирается, и повреждается провод. Если кабель внешне выглядит целым, а работает некорректно, значит повреждения могут быть внутри изоляции или коннектора.
Мы попросили специалистов сервисного центра Apple Pro, которые предлагают ремонт провода зарядки Маг Сейф 1 и ремонт провода зарядки Маг Сейф 2, рассказать, как можно дать вторую жизнь зарядному устройству MacBook, заменив только кабель MagSafe (1,2).
Замена кабеля зарядки MacBook
Сначала инженер получает доступ ко внутренностям блока питания. Он состоит из двух половинок, которые скреплены клеем, поэтому без силы (и аккуратности) здесь не обойтись. Затем удаляется уплотнитель, который фиксирует кабель в корпусе.
Корпус надо разбирать очень аккуратно
После этого кабель аккуратно вытягивается из блока питания. Остатки кабеля выпаиваются, и контакты подготавливают к спайке с новым кабелем.
Провода подготавливаются к спайке с новым кабелем
Новый кабель припаивается к разъемам зарядки на плате, идущим из обмотки. Чтобы изолировать место пайки специалист использует термоусадочную трубку.
Новый кабель припаивают к разъемам зарядки на плате
Работа очень кропотливая — необходимо обеспечить хороший контакт
Плата зачищается от флюса, убираются остатки припоя
Затем провода укладываются внутрь блока питания, фиксируется уплотнитель и осуществляется сборка с помощью клея.
Без клея здесь не обойтись
Нужно сильно скрепить две половинки, чтобы блок питания не раскрылся потом
После сборки блок питания с новым кабелем можно подключить к сети и к разъему на MacBook. Индикатор на коннекторе сигнализирует о том, что идет зарядка.
Зарядный блок с новым кабелем
Зарядка идет — значит, все получилось!
Заменить кабель дешевле, чем покупать новую зарядку
Замена кабеля может стать бюджетной альтернативой покупке нового зарядного устройства, поскольку лучше заменить провод и оставить оригинальное ЗУ (в котором, как мы убедились, размещена продвинутая «начинка»), чем за эти деньги купить поддельную зарядку и подвергнуть свой MacBook опасности. В сервисном центре Apple Pro, где делают профессиональный ремонт макбуков, перед началом работ вам в любом случае делают полную диагностику устройства для определения истинной причины неисправности. Специалисты гарантируют оперативный ремонт, чтобы ваше устройство всегда было работоспособным, и сделают все со скидкой 10 % для читателей AppleInsider.ru.
Новости, статьи и анонсы публикаций
Свободное общение и обсуждение материалов
Лонгриды для вас
Похоже, Apple наконец-то нашла способ, как сделать зарядные кабели для iPhone прочными. Она сделает Lightning толще и будет использовать другой материал для его изготовления. Неужели «родные» провода из коробки с айфоном будут жить целый год?
Пользователи iOS лучше других знают, что обновления – это далеко не всегда благо. То ли из-за того, что апдейты выходят слишком часто, и разработчики банальн…
Если вы являетесь пользователем бета-версии macOS Big Sur и хотите установить общедоступную сборку macOS, релиз которой ожидается совсем скоро, поверх ранее …
Petrosss, А при чем тут мозги хомяка? Любое сертифицированное устройство типа ноутбука или планшета, например, можно легко угробить китайской (всмысле поддельной китайской) зарядкой, неизвестного происхождения. А про пожароопасность и говорить не приходится.
Можно ли зарядить макбук без зарядного устройства?
Меня иногда спрашивают, как зарядить макбук без зарядного устройства? Отвечу сразу: элементарно, но понадобится кабель с нужным разъемом. Можно, конечно, обойтись и без кабеля, но этот вариант сложный и подойдет только для настоящих экстремалов.
Так получилось, что один из моих читателей прислал мне для ремонта свой зарядник от макбука, а у меня в наличии не оказалось нужной радиодетали. И я, чтобы не заставлять человека ждать, поставил ему микросхему со своего личного зарядника. Таким образом, я временно остался без родной зарядки. Но, к счастью, оригинальный кабель с разъемом Magsafe 2 у меня остался:
Так что я просто взял этот кабель, подключил его к лабораторному блоку питания, выставил нужное напряжение и таким образом смог заряжать свой макбук:
Вместо лабораторного можно использовать любой другой блок питания, важны только два момента: мощность БП должна быть не ниже требуемой (в моем случае это 60 Вт) и он должен выдавать постоянное напряжение 16.5 Вольт. Хотя, я почти на 100% уверен, что подойдет зарядник от какого-нибудь ноутбука, с выходным напряжением 19 Вольт (разница не столь критична). Правда, сам я эту гипотезу не проверял.
Как видите, можно зарядить макбук без зарядного устройства, если есть кабель и подходящий блок питания.
На этом можно было бы и остановиться, но лабораторный блок питания мне часто нужен для работы и не хотелось бы постоянно использовать его вместо адаптера для макбука. Нужно было придумать что-то другое.
У БП есть подстроечный резистор, который позволяет регулировать выходное напряжение в небольших пределах:
К сожалению, пределов регулировки не хватило. Значит придется вмешиваться в схему. Никогда не занимался переделкой импульсных блоков питания светодиодных лент, но это не должно быть сложным.
Первым делом нужно было где-то раздобыть принципиальную схему. В интернетах её, разумеется, не оказалось, поэтому придется рисовать её прямо с печатной платы.
Разбираем блок и смотрим, что у него внутри:
Итак, вот принципиальная схема БП Ecola 24V 2.5A 60W (модель D2L060ESB):
Микросхема U1 имеет 6 выводов и загадочную маркировку QBQD, поиск по которой ничего не дал. Но, скорее всего, это не что иное, как PWM-контроллер FAN6862 (кому интересно, вот ее подробное описание).
Сама схема выглядит вполне стандартно. В данном случае нас должна интересовать обвязка микросхемы U3 («управляемый стабилитрон»). Параметры делителя R12-R11-RW1 расчитаны так, чтобы при превышении выходного напряжения заданного порога (24В), стабилитрон пробивается и поджигает светодиод оптопары U2. Управляющий сигнал с оптопары поступает на 2-ую ногу микросхемы U1, что приводит к уменьшению коэффициента заполнения импульсов (увеличивается скважность), и это, в конечном итоге, приводит к снижению выходного напряжения. Таким образом осуществляется стабилизация выходного напряжения.
Наша задача состоит в том, чтобы заставить микросхему U3 срабатывать при напряжении 16.5 В (вместо 24 вольт). Для этого достаточно пересчитать делитель напряжения R12-R11-RW1. Напряжения включения микросхемы (в вольтах) определяется по известной формуле:
Uвых = (1 + R12 / (R11 + RW1)) * 2.5
Резистор R12 (43 кОм) я решил не трогать вообще, подстройку напряжения будем осуществлять подбором связки R11+RW1. Подставляем известные величины в уравнение:
16.5 = (1 + 43 / Х) * 2.5,
Путем несложных математических вычислений, получаем Х = 15.5 кОм. Впаиваем вместо R11 резистор на 15 кОм:
Тестовое включение показало, что схема нормально работать не хочет. Дело в том, что микросхема преобразователя способна регулировать скважность импульсов в определенных пределах, но, даже когда она работает с минимально короткими импульсами, выходное напряжение все равно превышает желаемые 16.5 вольт. Работа микросхемы блокируется. Потом, по мере просадки напряжения, она снова запускается и всё повторяется сначала. В результате наблюдаются цикличные всплески напряжения на выходе, что, разумеется, совершенно неприемлемо.
Делать нечего, придется перематывать вторичную обмотку трансформатора (хотя на самом деле это не трансформатор, а дроссель, но не суть). Выпаиваем его:
Феррит очень хрупкий, применение к нему физической силы почти гарантированно приведет к походу в магазин за новым сердечником. Поэтому просто замачиваем его на пару-тройку часиков в ацетоне и он без труда располовинивается на составные части (не переживайте, эмаль обмоточных проводов от ацетона не пострадает):
Аккуратно добираемся до вторичной обмотки (обозначена на схеме римской цифрой II) и сматываем ее, тщательно считая витки:
Я насчитал ровно 18 витков проводом Ø0.6мм, сложенным вдвое. Решаем пропорцию:
24В / 18витков = 16.5В / Хвитков
Так как наш переделанный блок питания должен выдавать немного больший ток, чем тот, на который он был рассчитан изначально, то для намотки вторички нужно взять более толстый провод. Есть специальные таблицы, графики, формулы, но я на этот счет не стал заморачиваться: просто взял провод Ø0.8мм, другого у меня все равно не было. По грубым прикидкам, этого должно хватить.
А без изоленты половинки сердечника могут отдалиться друг от друга (увеличится зазор), что приведет к резкому снижению индуктивности и, как следствие, значительному росту тока через первичку. Результат предсказуем: тепловой пробой силового транзистора Q1 и, скорее всего, диодного моста DB1. Ну и, как обычно, в самом конце сгорит предохранитель FUS1.
Первое включение после любых серьезных изменений и доработок лучше всего делать через лампу накаливания (40. 100 Вт). Лампочка ограничит максимальный ток в случае каких-либо непредвиденных ситуаций и, возможно, сбережет ваши финансы.
Я обошелся без лампочки, вот как сильно я был уверен в результате. Блок питания заработал как надо. Оставалось только слегка подкорректировать выходное напряжение при помощи построечного резистора RW1 и дело в шляпе:
Как видите, все прекрасно работает, макбук заряжается как миленький.
Забавно, что при отключении разъема, светодиод все равно продолжает гореть:
Вот и всё! Задача решена. Теперь мой лабораторный БП освободился и я могу пользоваться им для всяких своих дел.
Все перечисленные варианты, кроме варианта с кабелем, предоставляют вам уникальную возможность что-нибудь сломать/испортить (например, подпалить золоченые контакты разъема) и попасть на дорогостоящий ремонт. По-моему, лучше не искать себе приключений на одно место, а все-таки потратить немного денег на кабель (тем более, что он сейчас стоит сущие копейки).
Имея кабель с разъемом на руках, можно заряжать макбук, например, от Powerbank’а или от мощной солнечной батареи. Или вообще от прикуривателя в машине. Главное обеспечить нужное напряжение в 16.5V.
? Это возможно. Заряжаем MacBook внешним аккумулятором
Все новые MacBook, в которых привычные интерфейсы заменили новомодными USB Type-C, можно заряжать как от сети, так и с помощью внешних аккумуляторов (они же зарядные банки).
Именно это стало для меня решающим фактором в отказе от MacBook Pro 2015 и переходе на MacBook Pro 2017.
Теперь даже самая дальняя дорога для меня не страшна, ведь к 8 часам автономности от встроенного аккумулятора я сумел прибавить еще столько же только от одной зарядной банки. И это победа.
Каких-то официальных пояснений по поводу зарядки MacBook внешними аккумуляторами у Apple нет. Поэтому мы решили создать что-то вроде гайда, основанного на личных тестах, пробах и ошибках. Пожалуйста.
Что о зарядке MacBook Pro говорит сама Apple
Apple настаивает, что для зарядки новых MacBook следует использовать адаптеры питания, соответствующие по мощности тем, которые она сама кладет к ним в комплект.
Рекомендуемая мощность:
Тем не менее, служба поддержки Apple подчеркивает, что для зарядки новых ноутбуков можно использовать и источники меньшей или большой мощности.
При зарядке с меньшим количеством Вт мощности для полноценного использования MacBook будет попросту не хватать.
При зарядке с большим количеством Вт вреда для устройства не будет вплоть до 100 Вт. Дальше — только на свой страх и риск.
Если вы используете Многопортовый адаптер USB-C/VGA или Многопортовый цифровой AV-адаптер USB-C, через встроенный в него порт «C» мощность зарядки не будет превышать 60 Вт — это может быть недостаточно для полноценной работы на 15-дюймовом MacBook Pro.
Если же вы подключите к MacBook Pro сразу несколько источников питания, будет использовать самый мощный вне зависимости от того, в какой последовательности вы их подсоединили.
Можно ли заряжать MacBook Pro обычной банкой
Своими опытами в данном направлении делился еще Рома Юрьев. Тогда у него фактически не получилось полноценно использовать зарядные банки вместе с 12-дюймовым MacBook.
Я попробовал подключить кабелем USB-C — USB-A самую обычную зарядную банку Xiaomi на 10 000 мАч (о значении этой и других подобных величин мы еще поговорим дальше по тексту), которая может выдавать не больше 15-18 Вт (это указано на ее задней стороне).
MacBook Pro 2017 года уведомил меня, что к нему подключено сетевое зарядное устройство, но его емкость не так и не выросла с 71% за пару-тройку часов.
Обратите внимание, что я также не говорю, что емкость падала во время двух или трех часов работы, не требующей большой производительности.
Получается, из-за маленькой мощности такая зарядная банка просто не может заряжать 13-дюймовый MacBook Pro. Тем не менее, он способен питать его и значительно увеличить время автономной работы ноутбука — приблизительно на 20-30%.
Показатель не больно большой, но это уже что-то. Получается, что несколько таких банок в дороге отнюдь не окажутся бесполезными для работы или развлечений, что я еще постараюсь проверить во время ближайшего переезда в поезде, который займет около двух дней.
В итоге, работает. И это здорово.
Какие банки лучше подойдут для зарядки ноута
Но для зарядки новых MacBook конечно лучше подойдут специальные решения, которые уже появляются на рынке — в том числе и в не самом дорогом сегменте.
Одно из лучших решений на сегодняшний день — зарядная банка ZMI 10 (считайте, что ее делает Xiaomi), о которой не так давно писал Коля Маслов.
Например, она способна выдавать мощность не какие-то 15-18, а уже целых 40-45 Вт. И этого уже достаточно, чтобы полноценно питать 13-дюймовый MacBook Pro.
При работе с текстом и Adobe Photoshop она пополняла аккумулятор моего ноутбука на 1% примерно за 1-1,5 минуты. А ее общего объема мне хватило для зарядки устройства с 0 до 100%, и до конца при этом я ее не высадил.
Новые технологии, которые используются в такой банке, позволяют заряжать ее невероятно быстро. Представьте, что монстр на 20 000 мАч (это при зарядке iPhone) способен полностью наполниться за 3-3,5 часа при использовании стандартного блока питания от MacBook Pro 2017.
Вспомните, сколько заряжались банки такого объема ранее — когда-то я пробовал наполнить повербанк Xiaomi на 16 000 мАч стандартной зарядкой от iPhone. 24 часов для этого не хватило — процесс занял 35-40 часов.
В общем, мы рекомендуем вам обратить внимание на специальные внешние аккумуляторы для MacBook, которые уже начинают появляться на рынке.
Сколько же раз MacBook Pro можно подзарядить
20 000 мАч, 16 000 мАч, 10 000 мАч — все это маркетинговые показатели, которые действительно имеют право на жизнь, но точно не рассказывают, сколько раз повербанк может наполнить то или иное устройство.
А все дело в том, что емкость аккумулятора фактически меняется при разном напряжении, при котором происходит зарядка.
Например, топовый внешний аккумулятор ZMI 10 заявляет 20 000 мАч при 3,8 В, при 5 В его емкость уже достигает лишь отметки в 12 000 мАч, а при 7,2 В она уже меньше 10 000 мАч.
А еще емкость аккумулятора определяют в Вт∙ч. Например, в 13-дюймовых MacBook Pro 2017 года с и без Touch Bar она 49 Вт∙ч и 54,5 Вт∙ч соответственно.
Производитель заявляет, что ZMI способен выдать 70,2-72 Вт∙ч. Получается, что он может зарядить такой ноутбук больше одного раза. Почти, но не совсем так.
Есть еще нюансы. Заявленная емкость внешнего аккумулятора обычно больше того, что он готов фактически отдать. Есть потери, которые зависят от самых разных показателей вне нашей власти.
Поэтому в итоге получается, что мы можем только приблизительно предположить, сколько на самом деле раз можно зарядить внешним аккумулятором то или иное устройство. И тот же ZMI 10 может наполнить мой 13-дюймовый MacBook Pro 2017 с Touch Bar от 0 до 100% и еще приблизительно на 20%. Норм.
Наши размышления о качестве всех аксессуаров
USB Type-C — общественный стандарт, для использования которого не нужно проходить сертификацию у Apple или каких-то других структур.
Именно поэтому с ним нужно быть очень аккуратным, ведь при подключении через него чего-то некачественного вы можете попросту испортить тот же MacBook.
Например, Apple вообще рекомендует использовать для его зарядки только комплектный адаптер питания и настаивает, что на каждом кабеле USB Type-C должен быть специальный серийный номер, который позволяет убедиться, что он подходит для того или иного ноутбука.
Маркировка официальных USB-C от Apple:
Моя личная практика показывает, что кроме официальных аксессуаров Apple без проблем можно использовать USB Type-C кабели от Native Union, Nomad и других производителей, которые у всех на слуху.
Чтобы не навредить своему устройству, просто не используйте безымянные китайские аксессуары, которые даже выглядят просто отвратительно.
И пусть вас всегда радует автономность вашего MacBook. Удачи!
