Как сделать зарядку для psp
Как сделать зарядку для psp

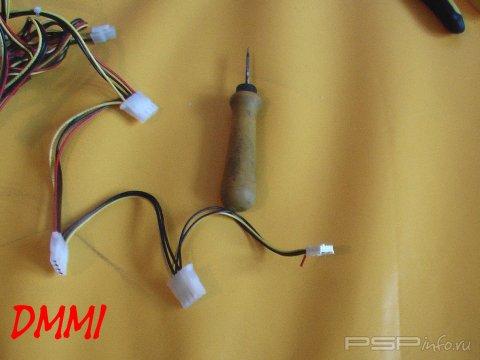

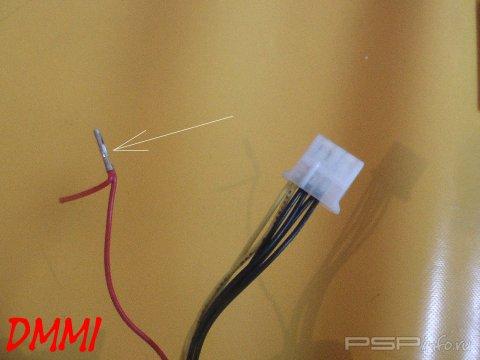

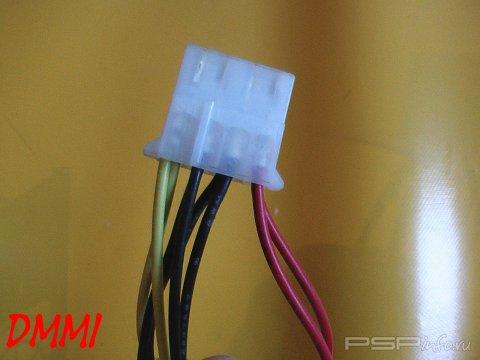

Для начала отделим контакт от штекера. Применяем шило или что-нибудь острое для прижатия лепестков контакта

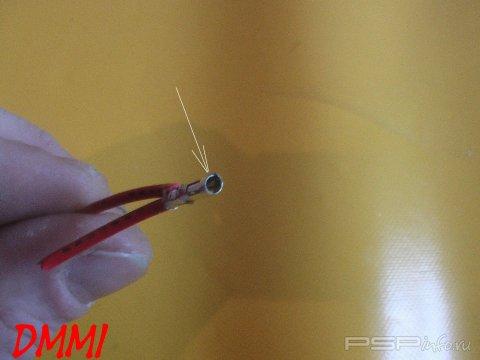

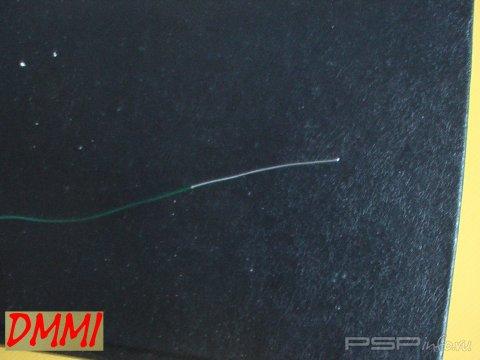

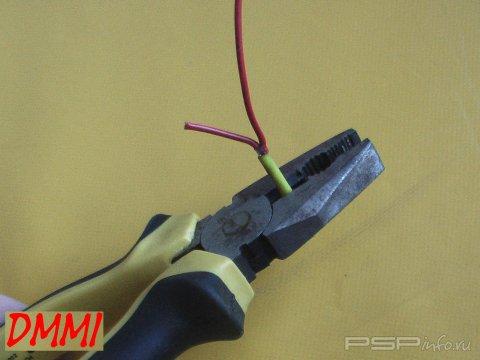

Аккуратно немного поджимаем (сужаем) отверстие как показано на рисунке для того чтоб контактик плотно входил в трубочку до его расширения. Применяем плоскогубцы. Затем немного подогреваем указанное на рисунке место зажигалкой.

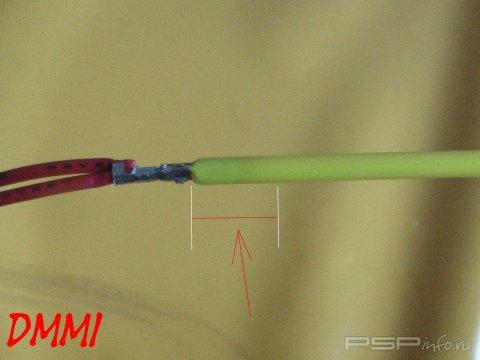

быстро насаживаем трубочку до упора

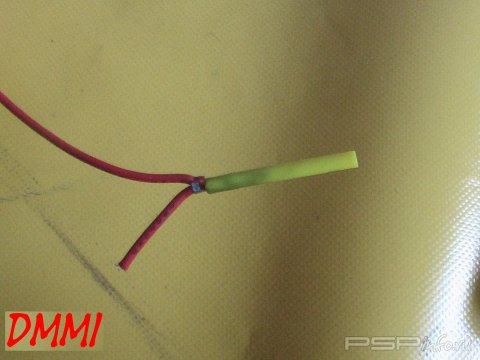

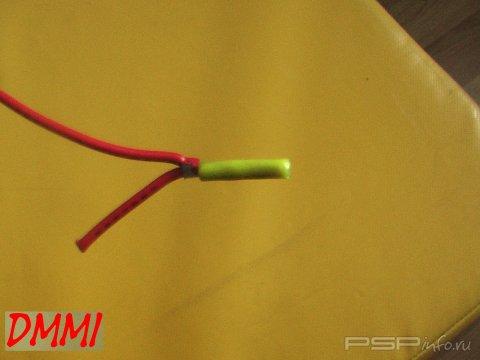

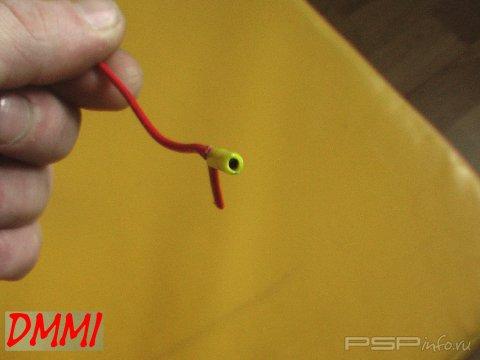

должно получится нечто похожее

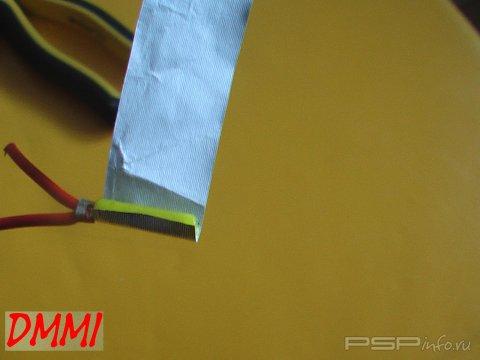

Отрезаем фольгу такой ширины чтобы она
соответствовала длине трубочки.

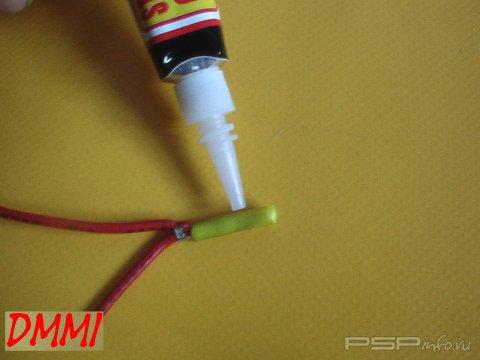

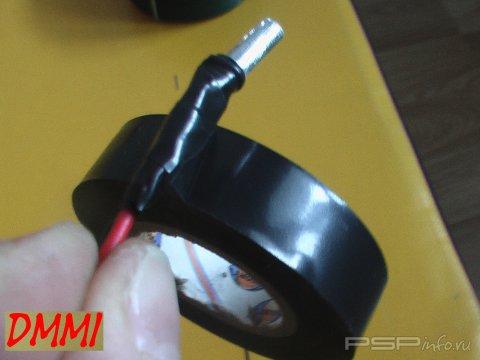

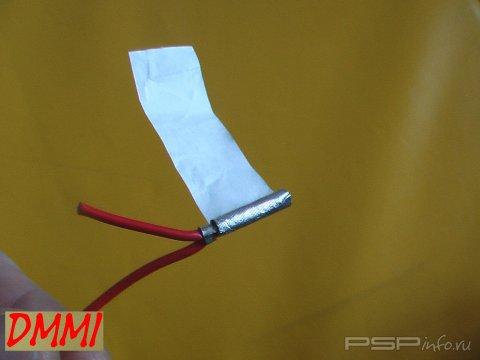

Смазываем клеем и приклеиваем
фольгу примерно в 1,5 оборота. (свои пальцы не клееть)

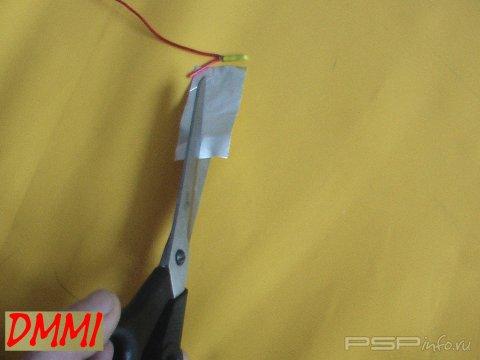

Отрезаем лишнюю фольгу, проклеиваем хвостик чтобы не осталось зазубрин.

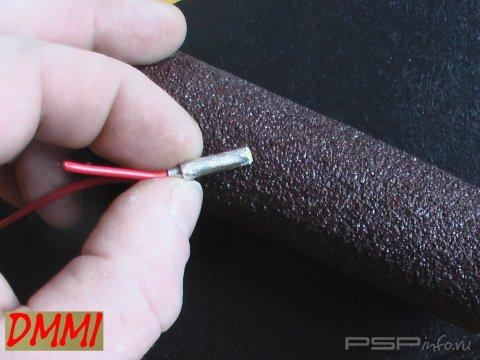

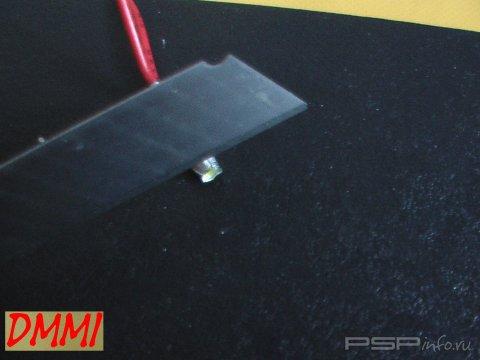

Снимаем фаску в 1мм на наждачной бумаге

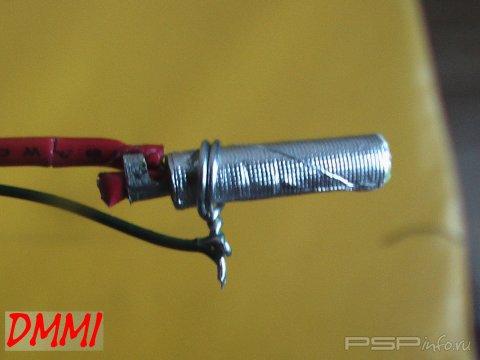

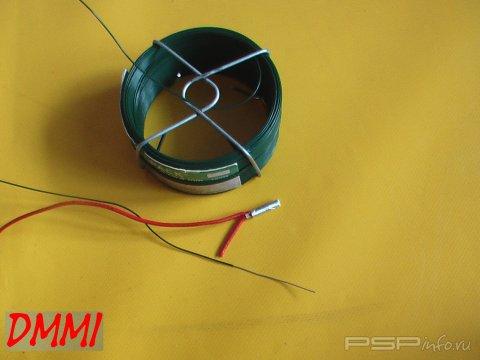

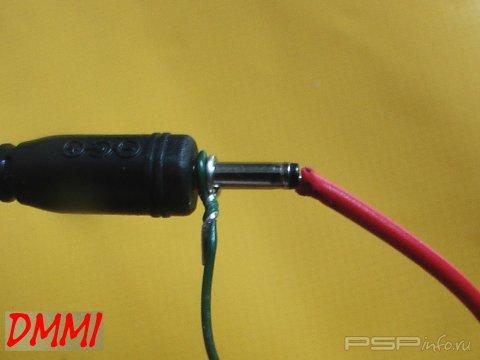

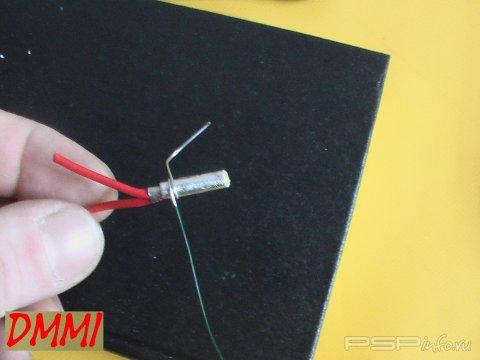

Прикрепляем провод (думаю особо комментировать тут нечего)

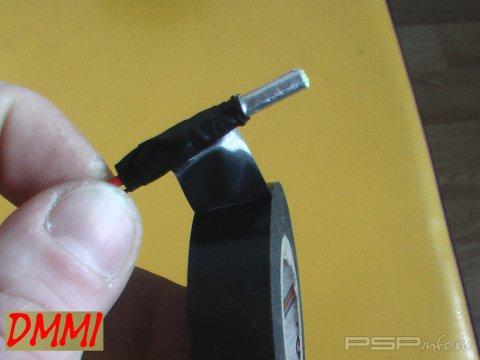

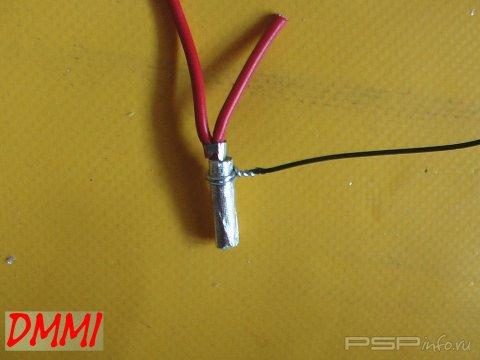

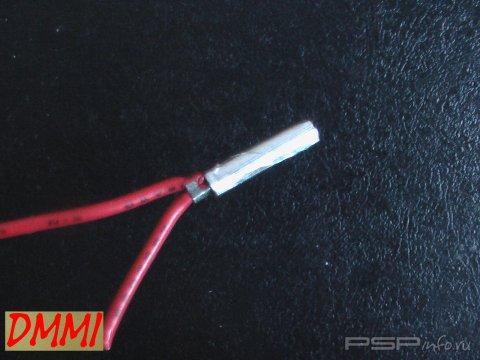

Смотрим что у нас получилось.

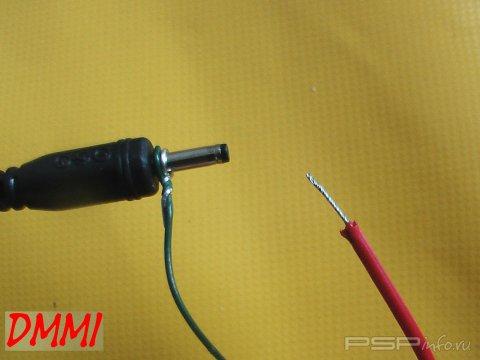

А теперь самое волнительное. (держим себя в руках)

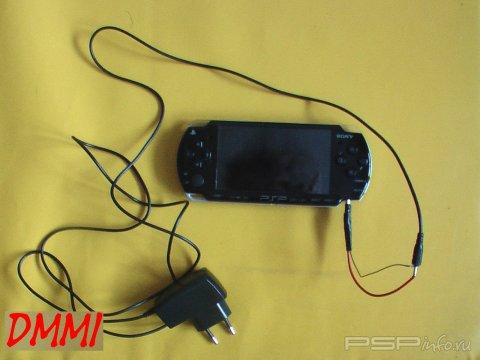

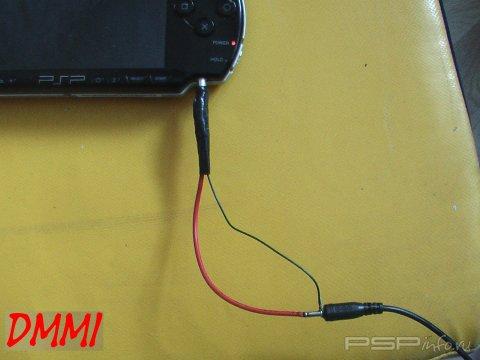

И вот оно. ЧУДО свершилось!
Видео:
Внимание.
Конечно, это поможет решить проблему, но мой вам совет: не уверен не
берись. Данное пособие носит чисто рекомендательный характер. Автор ответственности ни за что не несёт.
Как сделать зарядку для psp
Для начала отделим контакт от штекера. Применяем шило или что-нибудь острое для прижатия лепестков контакта
Аккуратно немного поджимаем (сужаем) отверстие как показано на рисунке для того чтоб контактик плотно входил в трубочку до его расширения. Применяем плоскогубцы. Затем немного подогреваем указанное на рисунке место зажигалкой.
быстро насаживаем трубочку до упора
должно получится нечто похожее
Отрезаем фольгу такой ширины чтобы она
соответствовала длине трубочки.
Смазываем клеем и приклеиваем
фольгу примерно в 1,5 оборота. (свои пальцы не клееть)
Отрезаем лишнюю фольгу, проклеиваем хвостик чтобы не осталось зазубрин.
Снимаем фаску в 1мм на наждачной бумаге
Прикрепляем провод (думаю особо комментировать тут нечего)
Смотрим что у нас получилось.
А теперь самое волнительное. (держим себя в руках)
И вот оно. ЧУДО свершилось!
Видео:
Внимание.
Конечно, это поможет решить проблему, но мой вам совет: не уверен не
берись. Данное пособие носит чисто рекомендательный характер. Автор ответственности ни за что не несёт.
Как сделать зарядку для psp
Для начала отделим контакт от штекера. Применяем шило или что-нибудь острое для прижатия лепестков контакта
Аккуратно немного поджимаем (сужаем) отверстие как показано на рисунке для того чтоб контактик плотно входил в трубочку до его расширения. Применяем плоскогубцы. Затем немного подогреваем указанное на рисунке место зажигалкой.
быстро насаживаем трубочку до упора
должно получится нечто похожее
Отрезаем фольгу такой ширины чтобы она
соответствовала длине трубочки.
Смазываем клеем и приклеиваем
фольгу примерно в 1,5 оборота. (свои пальцы не клееть)
Отрезаем лишнюю фольгу, проклеиваем хвостик чтобы не осталось зазубрин.
Снимаем фаску в 1мм на наждачной бумаге
Прикрепляем провод (думаю особо комментировать тут нечего)
Смотрим что у нас получилось.
А теперь самое волнительное. (держим себя в руках)
И вот оно. ЧУДО свершилось!
Видео:
Внимание.
Конечно, это поможет решить проблему, но мой вам совет: не уверен не
берись. Данное пособие носит чисто рекомендательный характер. Автор ответственности ни за что не несёт.
Как сделать usb зарядку для psp
Для просмотра онлайн кликните на видео ⤵
САМЫЙ ПРОСТОЙ СПОСОБ ЗАРЯДИТЬ PSP БЕЗ ОРИГИНАЛЬНОГО ЗАРЯДНОГО УСТРОЙСТВА! Подробнее
USB зарядка для PSP Подробнее
зарядка psp от usb (how to charge psp via mini usb) Подробнее
PSP Street E1008 зарядка через USB.(how to charge psp E1008 via mini usb) Подробнее
Заряжаем PSP без оригинального зарядного устройства Подробнее
psp штекер своими руками Подробнее
Как сделать кабель зарядки USB для PSP за 2 минуты. How to make PSP AC cable for 2 minutes Подробнее
Как сделать зарядку для PSP. Подробнее
Заряжаем PSP по usb проводу от телефона Подробнее
Зарядка PSP от USB Подробнее
Заряжаем PSP без родного блока питания. Подробнее
Как подключить psp к телевизору Подробнее
Лайфхак как включить PSP без АКБ и розетки. Подробнее
Зарядка для PSP своими руками. Подробнее
⚡ ЗАРЯДНОЕ УСТРОЙСТВО PSP (PLAYSTATION PORTABLE). АЛИЭКСПРЕСС Подробнее
Не заряжается PSP (РЕШАЕМ ПРОБЛЕМУ) Подробнее
Как добавить процентный индикатор заряда на PSP E1008 Подробнее
Про питание PSP, как сделать ей новый аккумулятор (cut) Подробнее
Заряжается псп. Какая подходит зарядка для Сони ПСП и где ее купить? Заряжаем PSP без родного блока питания
Основное преимущество портативной игровой приставки – возможность играть где угодно. Обеспечивается это за счёт батареек или же перезаряжаемого аккумулятора. Последний тип питания реализован в консоли PSP, и далее мы расскажем о тонкостях и особенностях зарядки этого устройства.
Вариантов зарядки батареи первой портативной консоли от Sony существует множество. Их можно разделить на две большие группы – штатные и внештатные. К первым относится использование комплектного зарядного устройства (для домовой или автомобильной сети) и подключение по USB к компьютеру. Ко вторым – использование стороннего блока питания и зарядка аккумулятора отдельно от приставки.
Способ 1: Комплектное зарядное устройство
Оптимальный метод пополнения энергии в батарее ПСП – использование штатного блока питания.
Способ 2: Зарядка по USB
Для случаев, когда зарядное устройство утеряно или к нему нет доступа по иным причинам, инженеры Сони предусмотрели альтернативный вариант, который заключается в получении энергии от USB-порта компьютера или ноутбука.
Внимание! Использовать зарядки для телефонов и планшетов не рекомендуется, так как существует риск вывести аккумулятор из строя либо снизить его ёмкость!
Способ 3: Стороннее зарядное устройство
Если варианты со штатной зарядкой или подключением по USB недоступны, можно воспользоваться сторонним зарядным устройством – на рынке присутствуют универсальные блоки питания с множеством распространённых разъёмов (насадок) и переключением режимов работы трансформатора.
Параметры для PSP следующие:
Однако даже в случае установки корректных параметров стабильная работа от стороннего источника питания не гарантируется, поэтому использовать этот метод советуем только в крайнем случае.
Способ 4: Универсальный БП для аккумуляторов
Самая тяжелая ситуация – когда в консоли сломан штатный разъём питания и батарея полностью разряжена. В этом случае можно попробовать подзарядить аккумулятор посредством универсального зарядника-«лягушки».
Внимание! Все нижеописанные действия вы совершаете на свой страх и риск!
Что делать, если PSP не заряжается
Иногда даже при соблюдении всех правил и рекомендаций зарядка ПСП не происходит. Разберём наиболее распространённые причины и методы устранения проблемы.
Если вы сталкивались с одним или более явлений из списка выше, скорее всего батарея вашей PSP вышла из строя и её требуется заменить.
Заключение
Теперь вы знаете, каким образом можно зарядить PSP и что нужно делать, если приставка не заряжается. Напоследок ещё раз напомним – используйте только оригинальные аксессуары, поскольку они максимально совместимы с приставкой.
Я не буду приводить фото упаковки товара и процесс его распаковки, не думаю, что кому-то это интересно. Уточню лишь, что посылка была отправлена China Post без трек-номера и приехала в рекордные для меня сроки – 16 дней (обычно доставка занимает от 25 дней). Заказ был сделан 27.02, письмо о подтверждении отправки товара пришло 28.02. Отправка за 1 день хороший результат – за это магазину плюс. Ах, да, в таможенной декларации CN22 было указано, что в посылке gamepad и, возвращаясь домой из почтового отделения, я перебирал в голове варианты как такое произошло, ведь геймпадов я точно не заказывал. Что ж за интригу магазину ещё один плюс!
Описание товара с сайта магазина гласит о технических характеристиках; о совместимости БП с различными моделями PSP; о высоком качестве; о встроенной защите обеспечивающей безопасную зарядку; о стабильном выходе и быстрой зарядке ну и т.п. Вообщем смотрите сами:
Бдительный покупатель, конечно, сразу заметит 2 типа наклейки на фотографиях БП предоставленных на странице магазина, у меня с такой наклейкой:
Качество пайки нормальное, следы флюса замечены только у ножек сетевого разъёма, шелкография с обеих сторон хорошо читаема. Принципиальная электрическая схема реального устройства выглядит следующим образом:
Перед нами типичный однотактный обратноходовый преобразователь напряжения, выполненный в виде блокинг-генератора.
Пробуем умничать или детали и принцип действия схемы
В клетке 1кГц и 0.1В. Амплитуда пульсаций равна 0.25В. Длинные вертикальные линии это короткие 50кГц импульсы, которые на более быстрой развертке моего осциллографа становятся не видны. Зато под нагрузкой можно хорошо пронаблюдать эти импульсы возросшие во много раз:
Ток нагрузки 0.46А, величина выходного напряжения составила 5.13В. В клетке 50кГц и 0.2В, т.е. амплитуда пульсаций 0.6В. Из деталей греется лишь дроссель (мультиметром температуру измерять не стал ибо нагрев несущественный). При токе нагрузки 0.84А величина выходного напряжения колеблется в пределах 4.92-4.98В, амплитуда пульсаций увеличилась до 0.7В при этом Т1 сильно греется – около 80 градусов (это нагрев за тест в течении 2-3минут при отсутствии корпуса БП). Нагружать более не стал ибо диод Шоттки VD7 стоящий на выходе БП может испустить волшебный дым являющийся основой работы всей электроники. 🙂
Для сравнения привожу пульсации выходного напряжения на холостом ходу самой дешевой (на момент покупки) купленной когда-то давным-давно на БиКе с заявленным выходным током 0.5А:
В одной клетке 1кГц и 0.2В, под нагрузкой всё гораздо печальнее чем у обозреваемого БП. Реально с БиКовской зарядки больше 0.2А не снять.
А вот осциллограммы пульсаций выходного напряжения оригинальной зарядки от старой нокиа с заявленным выходным током 0.3А. Холостой ход (фокуса на фото нет из-за того что снималось при слабом естественном освещении):
Выглядит совсем плохо? Наоборот! Эти пульсации с частотой 190кГц и амплитудой 0.08мВ (в клетке 200кГц и 0.02В)!
Осциллограмма под нагрузкой 0.4А:
В клетке 200кГц и 0.1В, т.е. это пульсации с частотой 75кГц и амплитудой 0.3В при превышении заявленного номинального тока на 33%. Обе зарядки выполнены по одной и той же типовой схеме. Такие отличия в качестве выходного напряжения обусловлены точностью расчёта и качеством конструктивного исполнения дросселя.
Измерений коммутационных токов и напряжений нет по причине отсутствия приборов для их регистрации (аналоговым осциллографом типа с1-65 такое пронаблюдать неполучится).
Можно ли улучшить обозреваемый БП и если да, то как? Если Вы имеете в своём распоряжении помимо паяльника ещё и различные детальки, то да. Во-первых, увеличить ёмкость выходного конденсатора С5 это снизит пульсации выходного напряжения (здесь работает правило кашу маслом не испортишь с двумя оговорками. Первая – при значительной величине этой ёмкости её зарядный ток при включении БП пробьёт диод VD7. Вторая – конденсаторы большой ёмкости стоят денег, которые в данную конструкцию вкладывать нецелесообразно) и параллельно ему установить постоянный конденсатор емкостью не менее 0.1мкФ, что «облегчит жизнь» С5 и незначительно снизит высокочастотные (50+ кГц) пульсации выходного напряжения. Во-вторых, запаять предусмотренную печатной платой микросхему TL431 вместо стабилитрона с необходимой для неё обвязкой, это должно дать большую стабильность выходного напряжения. В-третьих, увеличить ёмкость конденсатора С1 до 10мкФ (выше не имеет смысла да и к тому же потребует установку в качестве R1 термистора или резистора с бОльшим сопротивлением), что позволит лучше нагрузить первичную обмотку Т1 при больших токах на выходе БП, а следовательно снять чуть большую мощность. В-четвертых, заменить выходной кабель. В-пятых, заменить диод VD7 на диод с меньшим падением напряжения, что так же позволит снять чуть большую мощность на выходе.
Осциллограммы выходного напряжения с удвоенной ёмкостью выходного конденсатора С5 (к С5 был параллельно подпаян конденсатор 470мкФх50В):
Холостой ход, в клетке 1кГц и 0.1В, амплитуда пульсаций составила всего 0.06В, выходное напряжение всё те же 5.36В.
Принципиальная схема стала выглядеть так:
USB закреплён с помощью клея для клеевого пистолета. TL431 «уложена» не случайно, так она получается максимально удалённой от Т1 который существенно греется, а ТКС TL431 хоть и хороший, но не идеальный.
Сейчас этот БП трудится в режиме 24/7 под моим чутким контролем.
Корпус БП в районе дросселя теплый.
Время подводить итоги. БП заряжать PSP может и будет, но заявленным характеристикам он не соответствует. Защиты от К.З. в нём нет, т.к. при К.З. пробьётся диод VD7 (а вообще правильно рассчитанные обратноходовые преобразователи не боятся К.З. на выходе). Реальный ток, который может длительно отдавать БП в нагрузку не более 0.5А. Стабильный выход и быстрая зарядка? – ну Вы поняли. 🙂
Вывод очевиден – покупать данный товар за 1.55 + доставка не рекомендую никому.
Техническая документация на некоторые компоненты применяемые в описанном БП:
P.S.: для измерений мною были использованы:
линейка ученическая советского производства; мультиметр ADM02 китайского производства; LC-метр 4070L китайского производства; осциллограф С1-65 советского производства; измерения сопротивлений проводов производились косвенным методом с применением самодельного источника тока и мультиметра; в качестве нагрузки применялись мощные постоянные резисторы на 11, 5.8 и 3.3 Ом. Вышеперечисленные средства измерений никаких специальных поверок точности не проходили, но для данных измерений точности их показаний достаточно. 🙂
P.P.S.: Всё вышеизложенное является плодом моих суждений и поэтому не претендует ни на полноту, ни на истинность. Я сожалею, если процесс ознакомления читателя с данным текстом сопровождался какими-либо негативными ощущениями.
P.P.P.S: буду рад конструктивной критике и готов по мере своих возможностей ответить на интересующие вопросы по теме обозреваемого товара.
