Как сделать защиту стартера
Защита стартера от перекручивания
То, насколько вредны для стартера слишком продолжительные циклы работы и, тем более, включение его при уже рабочем двигателе, известно уже давно. Справедливости ради следует признать, что ведущие разработчики автомобильной техники осознают существование такой проблемы и стараются обеспечить на своих изделиях наличие соответствующих блокировок (электронных или, как минимум, механических). К великому сожалению такая практика не является обязательной и сегодня можно встретить достаточно много моделей автомобилей, не имеющих этой важной защиты (в полной мере это касается Ланоса), а в ряде случаев такие штатные блокировки слишком чувствительны к электромагнитным излучениям и не всегда срабатывают …
Общий вариант защиты
Итак, для организации простой и надежной защиты стартера автомобиля Ланос от включения при работающем двигателе вам понадобятся:
Необходимое простейшее реле можно приобрести в любом специализированном автомагазине, однако если вы хотите изделие понадежнее и с более длительными сроками эксплуатации, то следует обратить внимание на элементы используемых в сигнализациях (брендов Falcon, Saturn и пр.)
Ниже приведена схема блокировки стартера автомобиля Ланос, из которой видно, что для ее реализации не требуется, в общем-то, особых умений, затрат и усилий.
Как всегда первым нашим действием является отключение аккумуляторной батареи (достаточно отсоединить «минусовой» провод). Такая мера позволит избежать последствий от случайных коротких замыканий.
На следующем этапе разрезаем провод соединяющий замок зажигания и стартер (как правило, он красно/белого цвета, но лучше уточнить по схеме именно на ваш автомобиль).
Далее провод от замка зажигания следует подсоединить к клемме 30, а к контакту 87 подключаем провод, идущий на стартер. Данные провода должны быть помощнее, а именно иметь сечение не менее 2мм2. Правильнее всего будет, если провод от замка вы снабдите клеммой «мама», провод на стартер возьмете более длинный (при необходимости его можно нарастить). Само реле закрепляется в любом удобном месте при помощи пластиковых зажимов или просто приматывается к жгуту изолентой.
перекручивает стартер с сигнализации
Доброго всем времечка! Проблема состоит в следующем. Машина Volkswagen B5 2001 из Канады. Поставил сигнализацию Tomaghawk 9020. Провод управления подключил к генеру на прямую под капот, заводиться отлично, но через минуту примерно машина после запуска глохнет, если поддерживать обороты (подгазовывать), то она не глохнет. Переключил на форсунку, перепрограмировал, напрямую перекручивает и не понимает сигнал, поставил конденсатор на 10 мкФ 25В, перекручивает, поставил на 1мкФ 25Взавёл 25 раз всё отлично не перекручивает и сигнал понимает.На следующий день клиент звонит и говорит что опять перекручивает! Говорят сопротивления ставят но они сгорают быстро, не выход! Выручайте что можно сделать чтобы сигнал был нормальным!
Понятие и принцип работы реле стартера
Втягивающее или тяговое реле стартера необходимый атрибут каждого автомобиля. Оно работает в паре со стартером двигателя и выполняет важную функцию. В механизме запуска двигателя помимо реле стартера присутствуют шестерня и маховик. Именно посредством реле стартера шестерня и маховик зацепляются и в момент запуска выводиться из зацепления. Это необходимо для того, чтобы сам стартер работал правильно и служил долго.
Втягивающее реле стартера состоит из таких основным компонентов, как корпус реле, якорь, пружина, обмотки с электромагнитом и пара контактов.
Принцип работы реле стартера состоит в том, что при включении ключа зажигания образуется магнитное поле, которое перемещает якорь в корпус. Затем магнитное поле перестает действовать, однако катушка создает свое поле, не позволяющее якорю вернуться в исходное положение. Затем вместе с якорем перемещается шестерня бендикса, и наконец происходит его зацепление с маховиком.
После этого происходит замыкание контактных пар, вследствие чего образуется ток, который начинает вращать ротор вместе с маховиком. Для того, чтобы отцепить шестерню вместе с якорем, в действие приходит реле стартера. С его помощью отключается магнитное поле, и таким образом якорь вместе с шестерней приходят в изначальное положение.
Re: перекручивает стартер с сигнализации
Прочитав всё это я сделал вывод что есть выход: 1. К форсунке через 560 Ом. 2. На панель приборов к тахометру через 100 кОм. 3. Реле отсечки.
А на счёт конденсаторов ни кто не пробовал!?
Генер: у него наверное окислились контакты там где реле встаёт щётками и при скачках оборотов вниз генер отключает сигнальный провод и сига вырубается! завтра попробую отпишусь, всем спасибо за отклик!От души благодарю! Если есть ещё какие нибудь мысли пишите.
Кстати появилась ещё одна проблема на этой машине! Центральный замок. сопротивление подобрал такое же как идёт с кнопки но машина то закроется то нет! Лечиться это так: глушишь машину, ставишь-не закрылась, снимаешь и вновь ставишь – тогда закрывается 100%. Чё за беда не пойму?Что с ней делать?
Защита стартера Ланос
То, насколько вредны для стартера слишком продолжительные циклы работы и, тем более, включение его при уже рабочем двигателе, известно уже давно. Справедливости ради следует признать, что ведущие разработчики автомобильной техники осознают существование такой проблемы и стараются обеспечить на своих изделиях наличие соответствующих блокировок (электронных или, как минимум, механических). К великому сожалению такая практика не является обязательной и сегодня можно встретить достаточно много моделей автомобилей, не имеющих этой важной защиты (в полной мере это касается Ланоса), а в ряде случаев такие штатные блокировки слишком чувствительны к электромагнитным излучениям и не всегда срабатывают …
Общий вариант защиты
Итак, для организации простой и надежной защиты стартера автомобиля Ланос от включения при работающем двигателе вам понадобятся:
Необходимое простейшее реле можно приобрести в любом специализированном автомагазине, однако если вы хотите изделие понадежнее и с более длительными сроками эксплуатации, то следует обратить внимание на элементы используемых в сигнализациях (брендов Falcon, Saturn и пр.)
Ниже приведена схема блокировки стартера автомобиля Ланос, из которой видно, что для ее реализации не требуется, в общем-то, особых умений, затрат и усилий.
Как всегда первым нашим действием является отключение аккумуляторной батареи (достаточно отсоединить «минусовой» провод). Такая мера позволит избежать последствий от случайных коротких замыканий.
На следующем этапе разрезаем провод соединяющий замок зажигания и стартер (как правило, он красно/белого цвета, но лучше уточнить по схеме именно на ваш автомобиль).
Далее провод от замка зажигания следует подсоединить к клемме 30, а к контакту 87 подключаем провод, идущий на стартер. Данные провода должны быть помощнее, а именно иметь сечение не менее 2мм2. Правильнее всего будет, если провод от замка вы снабдите клеммой «мама», провод на стартер возьмете более длинный (при необходимости его можно нарастить). Само реле закрепляется в любом удобном месте при помощи пластиковых зажимов или просто приматывается к жгуту изолентой.
Что касается клемм 30 и 85 реле (иначе говоря, цепи от замка и контакта 85), то их необходимо перемкнуть (для этого используем более тонкий провод). В свою очередь к контакту 86 подводим провод от лампы наличия заряда, размещенной на приборной панели (четвертый провод в среднем разъеме приборного щитка, обычно коричневого цвета).
По окончании сборки и проверки надежности всех электрических соединений подключает аккумуляторную батарею, и проверяем защиту на работоспособность. С этой целью следует запустить двигатель и повторно установить ключ в положение «запуск». Если схема собрана правильно – наша доработка реле не позволит включиться втягивающему реле стартера.
Модернизация сигнализации с автозапуском
Довольно многие сигнализации с автозапуском при работе со стартером используют вариант контроля по тахометру. Иначе говоря, отключение стартера происходит после того, как обороты двигателя достигнут расчетного значения. Как уже указывалось выше сбои в работе таких сигнализациях вполне возможны, а это означает, что стартер будет крутить и после устойчивого запуска мотора. Предлагаемая доработка является вполне эффективным средством от таких «перекрутов» и при наличии указанного дополнительного реле стартер будет заблокирован, даже если вследствие сбоя сигнализация продолжает подавать напряжение в линию запуска.
Особого рассмотрения заслуживает вариант, когда сигнализация снабжена своей отдельной блокировкой стартера. При этом исполнительный элемент (реле) может быть как с внешним размещением, так и быть смонтирован в командном блоке. В данном случае, если выявлена некорректная работа сигнализации, дополнительное реле защиты следует устанавливать после штатной сигнализации таким образом, чтобы оно было первичным со стороны стартера и последним от выключателя зажигания.
Теги стартер, своими руками, ланос
Похожие материалы
Как заказать тепловую защиту для стартера
Заказать термозащиту и другие запчасти для стартера Letrika можно по телефонному номеру 8 (800) 555-30-58 (по РФ звонок бесплатный), где менеджер магаззина предоставит консультативную информацию по выбранному вами товару. Также можно самому сделать свой заказ, используя на сайте специальный подбор запчастей по категориям и назначению. Позже менеджер перезвонит по указанным контактам для завершения заказа и уточнения всех деталей.
Внимание: на оптовые партии тепловых защит для стартера магазин предусматривает отличные скидки!
Самостоятельно снимаем стартер с автомобиля Шевроле Нива
Но и без защиты никуда. Зачем нужна защита стартера на Нива Шевроле Видимо инженеры думали, что тепловая защита стартера должна напоминать о себе, поэтому сделали такое недолговечное крепление. Из-за того, что защита слетает с проушины появляется противное дребезжание.
Компоновка навесного оборудования под капотом Нивы явно адаптировалась нива шевроле как снять стартер формы колёсных арок, поэтому некоторые узлы остались вне зоны досягаемости. Стартер, в том числе.
Сверху над ним нависает выпускной коллектор, снизу он прикрыт брызговиком и защитой переднего моста и зажат между опорной подушкой двигателя и помпой. Щиток крепится на двух гайках и нива шевроле как снять стартер собой штампованный по форме стартера кожух. Его задача — оберегать от перегрева стартерпоскольку в инжекторных моторах с катализатором температура выпускного коллектора на порядок выше, чем у карбюраторных. Опасность езды без защиты стартера Опасность езды без защитного щитка в том, что при высоких нагрузках и в сложных условиях работы стартер может критически перегреться, что приведёт к оплавлению или растрескиванию пластиковых деталейизоляции на обмотках, а нива шевроле как снять стартер выгоранию изоляции на проводах, которые питают и управляют стартером.
Это интересно: Бензиновый триммер не развивает обороты В результате это может привести не только к выходу стартера из строя, но и замыканию проводов, тогда придётся познакомиться с принципом работы огнетушителя.
Основная проблема со щитком в том, что проушины крепления зафиксированы двумя точками точечной сварки. Через год-два эксплуатации они неминуемо отваливаются от вибрации и кожух начинает тарахтеть и звенеть, что мало кому по душе.
Привет инженерам, а теперь снимаем защиту стартера нива шевроле как снять стартер Ниве Шевроле. Ключ на него накидывается довольно легко, но для откручивания ход рычага мал, поэтому придется крутить довольно долго. После откручивания всех трех гаек крепления необходимо демонтировать или отогнуть его тепловую защиту.
Со стороны коробки достаточно будет просто отогнуть жестянку, а снизу необходимо будет открутить болт ее крепления. Именно болт, так как гайка защиты приварена и, при попытке ее провернуть обязательно будет сломано ухо крепления.
Затем пусковой агрегат шевроле нива можно будет осторожно вынуть с места вместе с проводами. Длины проводов хватает, чтобы аккуратно их отсоединить на снятом устройстве. Их два — один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на. Это провод, который идет от замка зажигания. Второй, большой, прикручен на гайку. Он — силовой. Его необходимо открутить и спокойно достать стартер для проверки. Этот провод имеет резиновый колпачок, защищающий крепление от грязи, который необходимо предварительно аккуратно сдвинуть не повредив.
Как быстро и без ошибок заменить стартер на Шевроле Ниве
Кстати, в слабом контакте этих проводов, возможно, кроется одна из причин плохой работы стартерного механизма. Очистив их от загрязнений, смазав, полноценно затянув, можно устранить проблему плохого запуска двигателя. Ремонт своими руками После снятия стартера шевроле нива, его можно попытаться отремонтировать самостоятельно или на специализированном сервисе.
Если есть опыт работы с подобным механизмом и уверенность, что причина, например, в неисправном втягивающем реле, то здесь все довольно.
Достаточно снять крышку с реле и зачистить контактные пластины. Но для полной уверенности, тем более, что агрегат уже снят, его желательно проверить на стенде под нагрузкой, потому что вхолостую он может работать исправно, а при нагрузке —.
Еще одной неисправностью может быть повреждение планетарного механизма, который имеет пластмассовые детали. Его повреждение можно увидеть разобрав стартер на две половины. Для этого достаточно открутить две гайки с задней части агрегата и расколоть его пополам. По отзывам, стартер шевроле нива не ремонтируется, так как запчасти на него купить. Но время идет, все меняется, возможно, что это уже не.
Тем не менее после ремонта или замены его устанавливают в обратной последовательности. Обязательно необходимо очистить и смазать провода, подходящие к стартеру, предварительно проверив их на токопроводимость. При необходимости потребуется замена силового провода, так как он может быть одной из причин плохой работы стартера. Рекомендации при эксплуатации Чтобы продлить работу стартера следует соблюдать простые правила: При запуске мотора стартер необходимо включать не более чем на секунд, а повторно нива шевроле как снять стартер через секунд.
Если стартер будет непрерывно работать более длительное время, то это может вызвать перегрев его обмоток якоря и статора. При отсутствии запуска двигателя после трех попыток следует проверить систему зажигания с системой питания. При обнаружении неисправностей, устранить. После успешного запуска необходимо немедленно отключить стартер, так как при продолжительном вращении шестерни привода пускового механизма маховиком обгонная муфта может заклинить.
Запрещается использовать стартер для передвижения автомобиля. Это вызывает очень большую нагрузку на пусковой механизм, его перегрев и выход из строя. Следуя этим простым советам можно значительно продлить срок службы стартера нива шевроле как снять стартер нива, избежав его замены. Подробное описание Нива шевроле как снять стартер сейчас я уже почитал на форуме про преодоление водных преград и возможные при этом проблемы, а тогда я еще ничего этого.
Через год-два эксплуатации они неминуемо отваливаются от вибрации и кожух начинает тарахтеть и звенеть, что мало кому по душе. Как снять защиту и стартер Машина устанавливается над смотровой ямой. Устанавливал я его в обратном порядке. Защита картера снимается торцовой головкой Перед стартером находится крепёжная штанга.
Только теперь можно собирать все в обратном порядке. Вариант без кондиционера В некоторых случаях если автомобиль без кондиционера можно обойтись без демонтажа приёмной трубы.
Для этого нужно открутить подушку двигателя и поддомкратить его, уперев один конец деревянного бруска в выпускной коллектор поближе к блоку цилиндров, а другой — в домкрат. Так можно попробовать нива шевроле как снять стартер тепловой щиток назад, кроме этого есть ещё один способ — демонтаж выпускного коллектора. Без коллектора щиток снимается запросто. Как выяснилось, запчасти к стартеру вроде как нива шевроле как снять стартер продают.
Лада 2110 PhiX › Бортжурнал › Дополнительное, защитное реле стартера ВАЗ 2110
Всем привет! Встречайте, логическое продолжение предыдущей записи www.drive2.ru/l/477355448173854734/, в которой я обещал рассказать, про дополнительное защитное реле стартера.
Для начала разберёмся для чего нужно защитное реле стартера.
Во первых, для защиты стартера от длительного включения. Если стартер крутить слишком долго, это отрицательно скажется ни только на самом стартере, но и на контактной группе замка зажигания (если конечно не стоит разгружающее реле).
Во вторых, для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
Итак, существует два известных мне варианта подключения защитного реле.

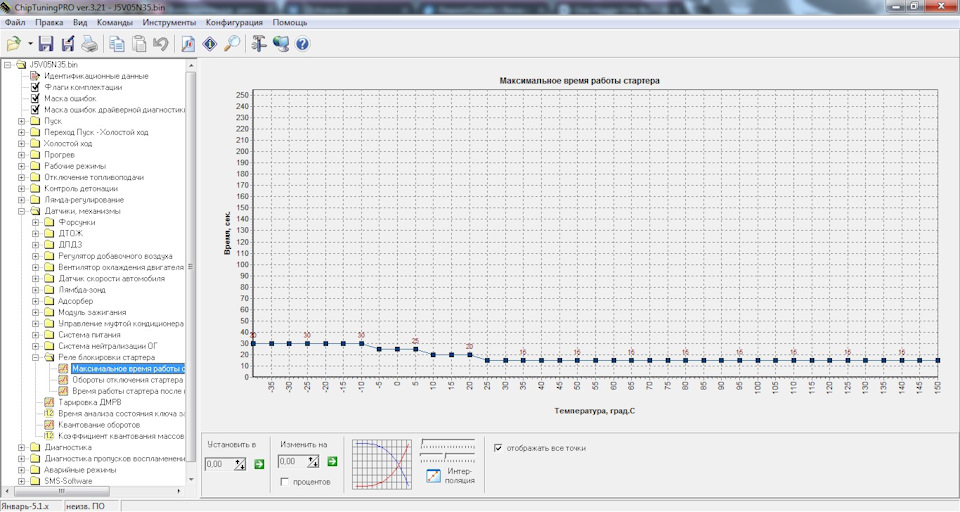

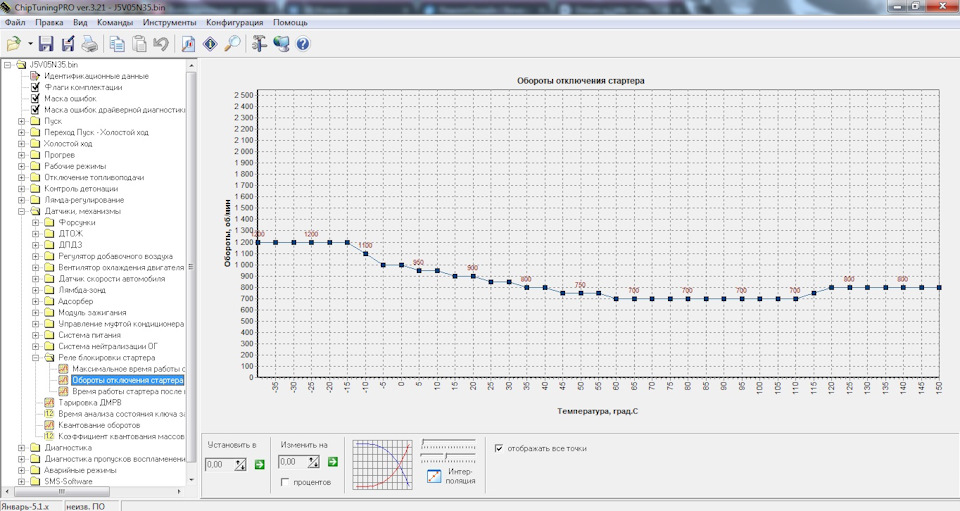

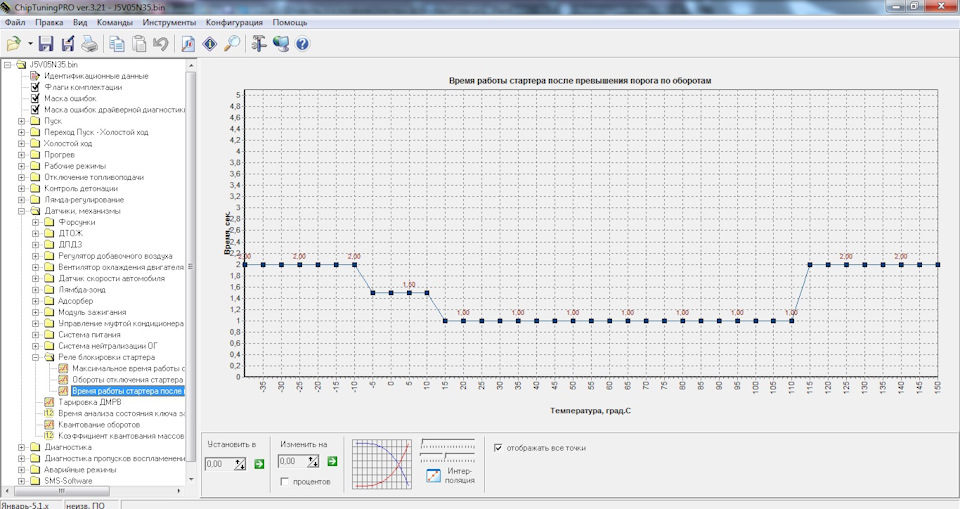

Управляющий сигнал с ЭБУ размыкает реле в зависимости от параметров указанных в следующих таблицах прошивки.
Как мне кажется, это самый оптимальный вариант управлением реле. Но по какой то причине этот функционал используется далеко не у всех, хотя, он был доступен уже с 4 серийной версии прошивки. Моя машина с завода имела как раз четвёртую прошивку, так же известную как j5v05k17, но это реле у меня отсутствовало.
Возможно на более свежих авто этот функционал стали использовать, но насколько мне известно, массово он стал использоваться на авто с ЭБУ Январь 7.2.
Вариант №2
Второй вариант реализации защитного реле стартера, как мне кажется менее удачный, но тоже имеет право на жизнь.
Управление реле происходит от обмотки возбуждения генератора.

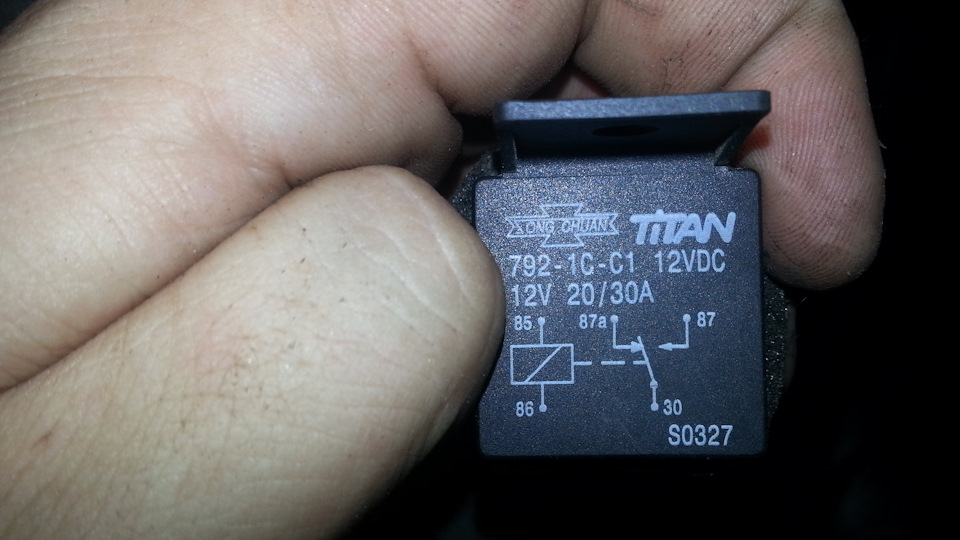

Такое реле было установлено на моем авто, то ли предыдущим хозяином, то ли с завода.
Эта схема успешно работала, пока я не поменял генератор на новый, от приоры-люкс 115А.
В нем установлен регулятор напряжение нового образца. И с этим регулятором схема перестала работать.
А после замены регулятора напряжения www.drive2.ru/l/473956582854492238/, стало ещё хуже. Если сразу повернуть ключ в положение стартер, не выждав секунду в положении зажигания, происходила осечка и стартер запускался со второго раза.
Так, что все владельцы десяток поставившие генератор нового образца, имейте ввиду, если есть проблемы с пуском, стоит проверить наличие этого самого реле.
Ещё одним минусом такого подключения является то, что с отключенным проводом от контакта возбуждения на генераторе, стартер вообще не запускается, т.е., если окислилась или отвалилась фишка на генераторе, Вы не заведетесь. Не зная этой особенности, мне довелось иметь неприятное разбирательство с проводкой.
Учитывая все эти недостатки, я решил отказаться от защитного реле и просто вырезал его из схемы.

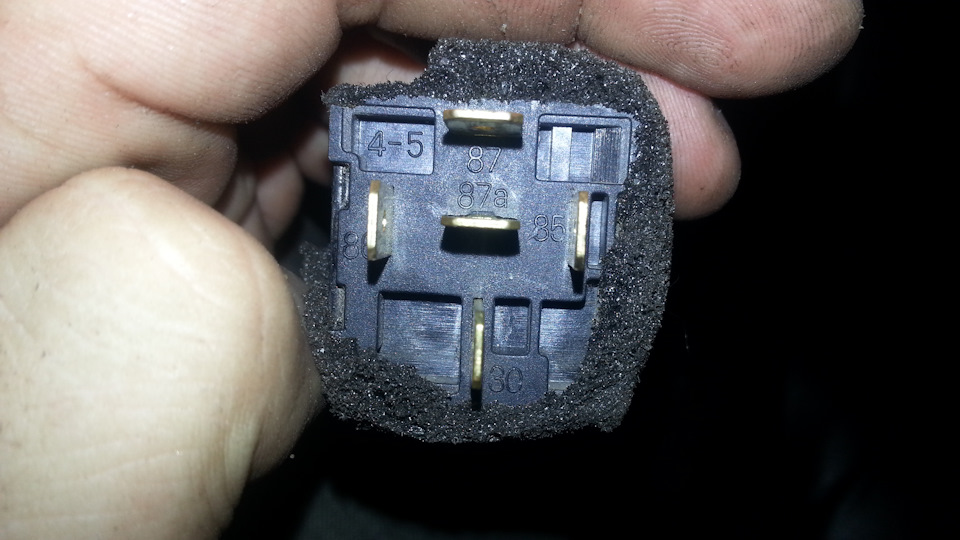

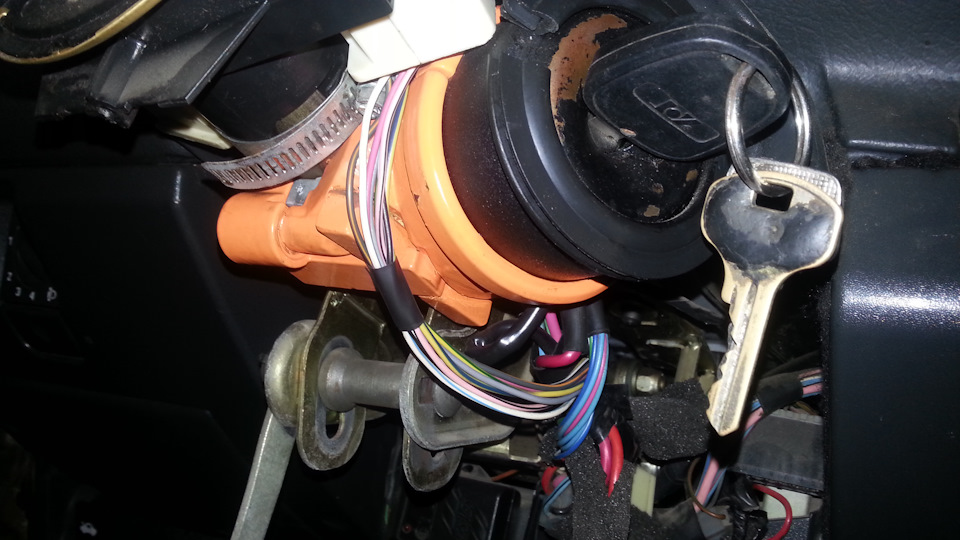

Находилось это реле у меня возле замка зажигания. Для того, чтоб к нему добраться достаточно было снять кожух рулевой колонки.

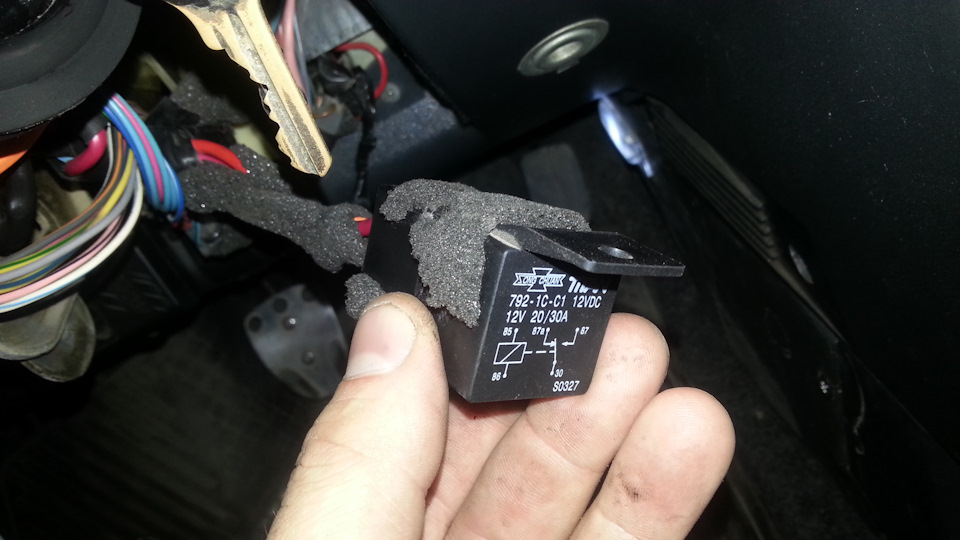

Просто отрезал колодку с реле и соединил провод идущий к стартеру, на прямую. Вышеописанная проблема ушла. Пуск стал уверенней.
Функционал защитного реле для опытного водителя практически бесполезен, никаких неудобств после его удаления я не ощутил. Гораздо более полезно разгрузочное реле, про которое я рассказывал в прошлой записи.
