Как сделать зажигание без трамблера

ИЖ 2126 1.7 УЗАМ › Бортжурнал › Зажигание. Трамблер без бегунка. Катушка от инж.

Данная заметка будет интересна, тем водителям, у кого есть в машине трамблер. Владельцам инжекторов читать дальше нет смысла.

На автомобилях ИЖ 2126 с двигателями от 2106 или 3317 УЗАМ устанавливалось обычное контактное зажигание(КСЗ). Минусами его являлась необходимость частой регулировки контактов прерывателя и довольно таки слабая катушка зажигания Б117А(энергия искрового разряда 20мДж). Ну и как следствие неравномерная работа двигателя, чуть больший расход топлива, провалы в в динамике и главное плохой холодный пуск.

Всего этого лишена без контактная система зажигания (БСЗ). У нее как всем известно вместо контактов прерывателя установлен датчик холла(далее ДХ) и используется она с катушкой 27.3705 от ваз 2109(энергия искрового разряда 60мДж). На двигатели 2106 в свободной продаже есть комплекты без контактного зажигания и проблема как бы легко решалась, а вот на УЗАМ найти такой комплект практически не реально.

Так я откатался почти год и примерно 35.000 км. Руки снова зачесались и хотелось нечто большего. Захотелось еще более мощную катушку и наконец избавиться от бегунка в трамблере. Проще говоря захотел снять с трамблера функцию распределения высоковольтной энергии по свечам зажигания. Плюс в том, что отсутствуют потери на пробой зазора между бегунком и крышкой трамблера, ну и конечно появилась возможность использовать катушку от инжекторного двигателя и увеличение зазора на свече до 1,1мм (в КСЗ 0,5-0,6мм). Я выбрал четырех выводную катушку 2111 (энергия 65мДж+отсутствие потери на трамблере).

В общем я опять взял обычный москвичевский контактный трамблер и переделал его под двухканальник, потом спаял новую разводку проводов и все это установил. Заняло это с расхлебыванием ошибок в схемах и поиском необходимых комплектующих примерно неделю вечеров.
Приобрел:
катушку 2111-3705010-02 650 р.
датчик холла 120р
коммутатор 951.3734 350р.

Трудно описать приход от всего этого в сравнении с обычным БСЗ. Замерять расход нет смысла из-за стиля вождения, вроде бы улучшился разгон. Главное это запуск на холодную. Просто с пол оборота. Жду лютых морозов чтобы проверить. При этом есть идея во время запуска двигателя переводить систему зажигания на другой источник питания, чтобы на ней не проседало напряжение, когда стартер крутит холодный двигатель. Можно например взять акум для офисных источников бесперебойного питания (ИБП). Он тоже кислотный как и автомобильный, только маленький (5х10х15см) и легкий.

На фото видно трамблер без высоковольтных проводов, новую катушку и двух канальный коммутатор. Про подтек масла потом расскажу.

Источник

Honda Prelude Falken Edition › Бортжурнал › Покатушечное зажигание или долой трамблер

Как-то забыл даже написать про установку новой приблуды, хотя она теперь у меня в списке просто must have на подобные моторы.

Да и пофоткать к сожалению забыл. Придется фото из инета брать.

Многое в машине мне нравится, как раз потому что оно старое и не тронутое технологиями. Нет электронного тугого дросселя, а есть тросик — нажал — поехал, без лагов. Так же с коробкой. Нет хитрых электронных систем — если не заводится машина то нет искры или нет бензина, далее по цепочке несложно локализовать неполадку самому, без помощи «сертифицированных специалистов потому что горит лампочка «что-то не так» и машина не едет».

Но вот трамблер…эта штуковина где бегунок вращается, вызывает разряд, происходит магия и разряд выдает свеча…
Это всегда было источником 30% проблем. За сезон я поменял их 4 штуки. Предпоследний просто делал отсечку на 5 тыс об. Я копал в топливном регуляторе, в мозгах. Тупо отсечка на 5000 — дальше не идет и все. Поменял трамблер — все как рукой сняло.

Дрищет все. Дрищут бегунки, крышки трамблера…дрищут катушки, дрищут коммутаторы.
дрищет сальник и его заливает маслом… дрищут провода наконец, начиная соскакивать с трамблера (Казань 2013) или с колодцев…

Хватит это терпеть! Тем более есть замечательный плагин к хондате, убирающий эти проблемы.

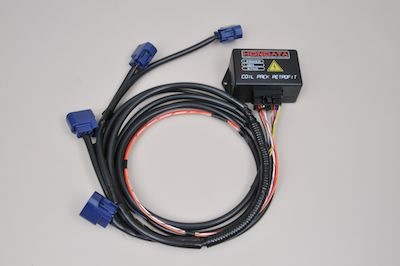

Называется Coil Pack Retrofit и позволяет сделать зажигание как на более новых моторах, 1 цилиндр = 1 катушка. БЕЗ! высоковольтных проводов.

Недешево стоит, 395$ прайс.
Но кстати я понял чем он оправдан кроме этой самой коробочки грамм 40-50 весом (там платка внутри походу одна и все мелкая).

В комплекте идет полная проводка, у хондаты на картинке она какая-то на вид обрезанная

Но по факту там коса, которая от катушек идет до мозгов, с ответвлением на трамблер.
Да, сам трамблер придется сохранить.
Есть альтернатива — АЕМ, но там система полностью универсальна и крайняя машина которую я с ней видел стоит полгода в ожидании настройки потому что никто толком не знает как ее настраивать. Тут все проще.
Так же в наборе транзистор которого может не быть в мозгах, и даже клеммы обжимные для проводов чтобы вставить их в коннектор косы мозга без рукоблудия.

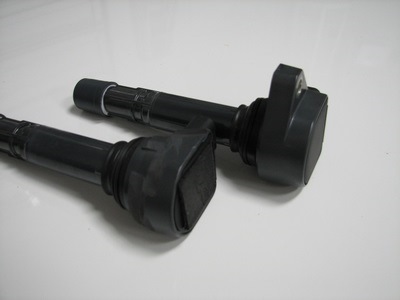

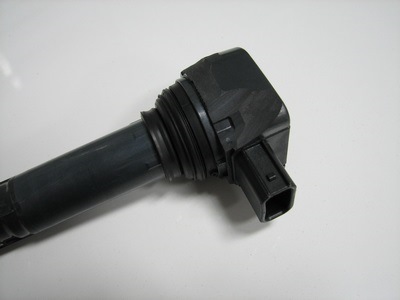

Дополнительно понадобятся только катушки, номер есть на сайте хондаты, от J35 мотора вроде (по длине самые удобные)

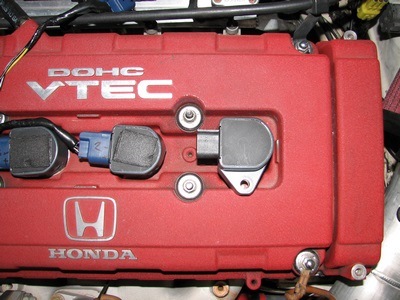

Только надо спилить крепежные уголки а то не влезут (и приделать например поролон на них чтобы свечная крышка их прижимала на свечи плотно и не давала двигаться)

также для эстетики можно купить красивую заглушку на трамблер

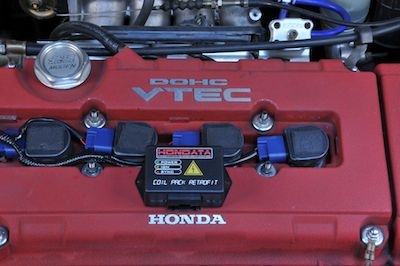

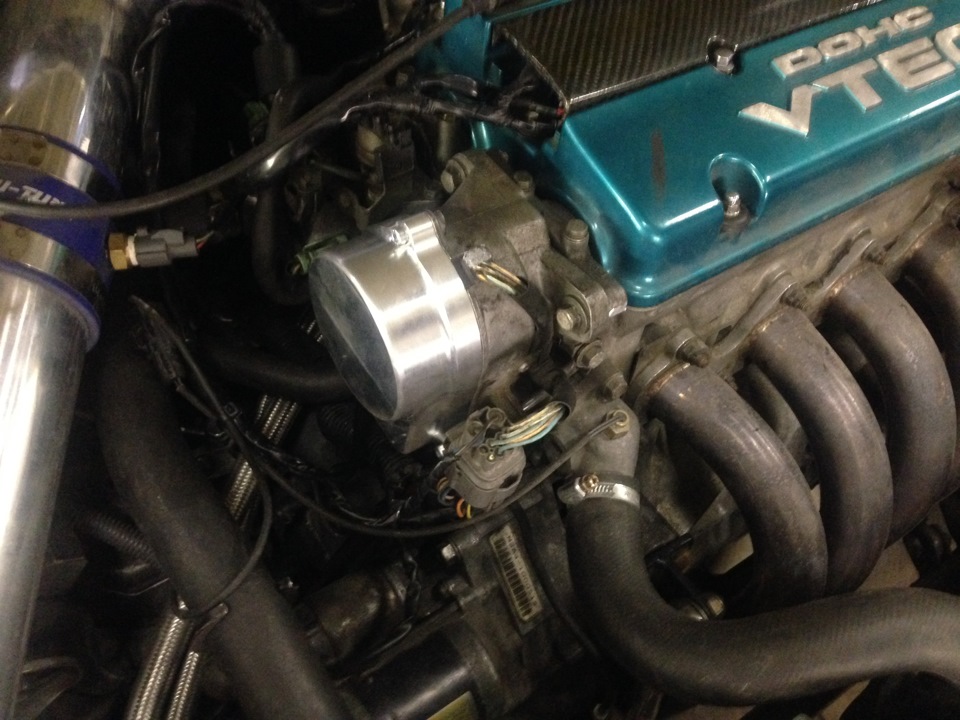

вот мой мотор после установки

Установка проста очень, занимает пару часов.

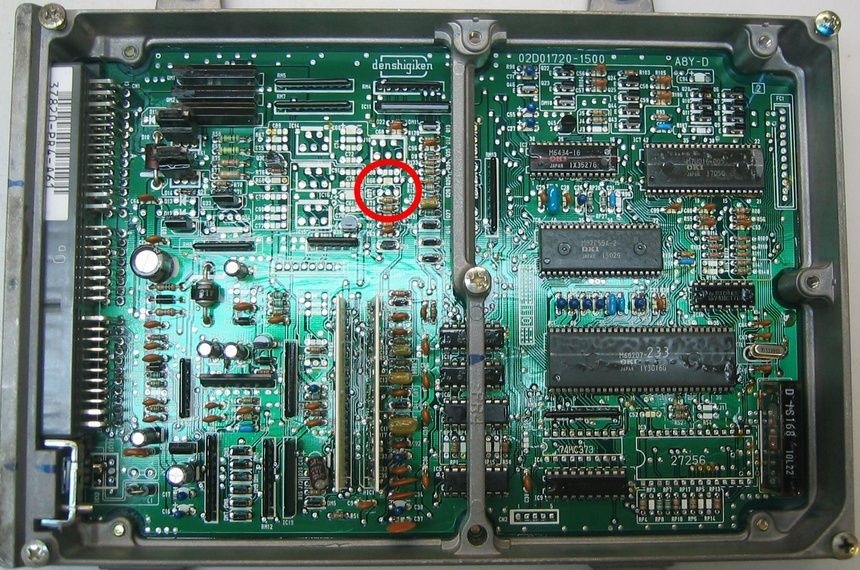

1. Проверяем наличие Q37 транзитора в мозге.
Если нет — впаиваем из набора CPR взятый.

4. Основную часть косы с коробочкой ведем в салон к мозгу. 2 провода заменяем по схеме в косе мозга. Оставшиеся 2 — питание и земля, ПРИПАИВАЕМ (так написано крупным текстом, и видимо не зря, не используем тройные коннекторы, скрутки итд, НЕ кидаем землю на кузов или корпус мозга) к проводам штатного питания и земли мозга поближе к коннектору.
5. Включаем синхронизацию в хондате.

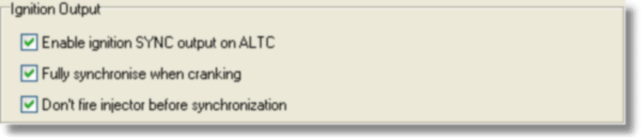

• Open the Parameters Window.
• Select the Misc tab.
• Check the ‘SYNC output on ALTC’ option.

у меня с 1 раза завелась машина.

НО! Остается проблема — а как теперь выставлять зажигание? Трамблер то остался. На новых машинах нет такой задачи вообще. А тут вроде все как у них но с трамблером (датчики то в нем работают и нужны нам по-прежнему).

А стробоскоп просит ВВ провод )
Тут есть 2 решения. Я бы не догадался, спасибо Диме Mure )
Особый стробоскоп (я даж не нашел где брать, в штатах видимо) с синхронизацией по проводу питания катушки.
ЛИБО, берем ВВ провод. Срезаем резинку крепления на трамблер. Вынимаем катушку 1 цилиндра. Вместо свечи втыкаем вв провод (для этого резинку и срезали иначе не воткнуть). Свечной конец провода на свечу как обычно. PROFIT! Зажигание работает и с ВВ провода стробоскоп синхрится отлично )

Ну и общие впечатления — зажигание мегастабильно, никакие MSD усилители, внешние огромные катушки не нужны — в утиль. ХХ обороты мегастабильны, и работа мотора на 8000+ оборотов тоже не вызывает вопросов.

Перенастраивать мотор на стенде не надо. Все работает как работало.
Трамблер может хоть весь залить маслом из-за сальника — на работу не влияет )
Если сгорит катушка — не надо разбирать трамблер со съемом, замена — 2 минуты.
Если сгорит катушка — не заглохнет машина, просто начнет троить. И определить какая катушка не работает — просто снимая по очереди разъемы с катушек — дело 2 минут.

Источник

RedPower07 › Блог › Установка бесконтактного электронного зажигания на автомобили Ваз 2101-2107, или просто Классика

2. Свечи :
Комплект свечей типа А17ДВР или другой отечественный или зарубежный аналог

3. Катушка зажигания :
Катушка зажигания типа 27.3705 с разомкнутым магнитопроводом.

4. Датчик-распределитель зажигания :
Бесконтактный трамблер с маркировкой 38.3706. Под видом классического, продают трамблер от Нивы. У него маркировка 3810.3706. Внешне он точно такой же, но отличается другими характеристиками центробежного регулятора и другим вакуумником. Покупать такой настойчиво не рекомендуется!

6. Высоковольтные провода :
Из недорогих я рекомендую силиконовые провода TESLA или ЦЕЗАРЬ.

+Если у вас хорошие провода и свечи то их можно не менять +

+ Из инструмента вам понадобится +
1. Свечной ключ
2. Ключи на 8, 10, 12, 13
3. Щуп на 0,7-0,8 мм.
4. Дрель
5. Стробоскоп

1.Меняем свечи на новые, предварительно установив зазор 0,7-0,8 мм.

2.Устанавливаем коммутатор. Наиболее удачное место установки коммутатора на классике, на мой взгляд, показан на картинке.
Для этого сверлим 2 дырки и прикручиваем коммутатор к брызговику аварийным коммутатором вверх. Радиатор коммутатора должен, как можно больше по площади соприкасаться с кузовом, для лучшей теплоотдачи. Коммутатор так же можно прикрутить с помощью саморезов.

3. Снимаем крышку трамблёра и поворачиваем коленвал до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра на трамблёре, а метка на шкиве коленчатого вала и средняя метка на крышке механизма газораспределения примерно совпадут. Ключом на 13 отворачиваем старый трамблёр и вынимаем его. Берём новый трамблёр, снимаем с него крышку и, поворачивая шток вращаем его до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра, как на старом трамблёре. Вставляем новый трамблер и слегка наживляем гайку на 13. После этого у вас должно быть примерно так, как показано на рисунках.Далее, поворачивая трамблер вокруг своей оси распологаем его так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране. на картинках показан датчик Холла, а не так, как его надо располагать!)После того как вы установите трамблёр так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране, можете затягивать гайку крепления трамблёра.

4. Меняем катушку зажигания
Для этого отворачиваем сначала старую катушку, не отворачивая от её клемм провода, приворачиваем новую катушку, берём жгут проводов подсоединяем разъёмы к коммутатору и распределителю зажигания. Чёрный провод присоединяем к массе (эта клемма должна иметь очень хороший контакт с кузовом), красный провод подсоединяем к клемме «К» на новой катушке зажигания, так же к этой клемме подсоединяем коричневый провод от тахометра, снятый со старой катушки зажигания. К клемме «Б» на новой катушке зажигания присоединяем синий провод и «голубой с чёрным», снятый с клеммы «Б» старой катушки зажигания. Следует отметить, что клеммы «К» и «Б» расположены несимметрично на классической катушке и катушке типа 27.3705.

5. Одеваем крышку трамблёра и высоковольтные провода.

Если кто то что то не понял есть ссылка на видео :

Источник

Лада 2101 RED DREAM 1.6 GT › Бортжурнал › 2-х контурное зажигание

Всем привет! Уже давно слышал о том что люди ставят на ваз «Классику» доработанную систему зажигания. Себе тоже как-то захотелось, но времени, средств и желания что-то переделывать не было. Но не было пока не стал строить новый двигатель и снова начал интересоваться новой системой, но опять пришел к выводу что без помощи токаря мне не обойтись, плюс лишние затраты на то что и так вроде бы нормально работает!
Основные системы зажигания:
1. КСЗ — контактный трамблер, роль раздачи искры выполняет бигунок, момент подачи искры происходит от прерывательных кулачков, которые имеют зазор и часто изнашиваются.
2. БСЗ — бесконтактный трамблер, раздача снова от бигунка, но вместо кулочков уже стоит Датчик Холла(далее ДХ), что дает практически стабильную работу, но ДХ и Коммутатор снова слабое звено.
3. 2х-контурное БСЗ — тут уже совсем безконтактное, роль раздачи искры выполняет ДХ, Коммутаторы и Котушки, от обычного БСЗ отличается тем что вместо одной котушки применяется две двухвыводные или одна четырехвыводная; два коммутатора и два датчика Холла либо же один семивыводной коммутатор и один ДХ
4. МПСЗ — микропроцесорная система зажигания, еще круче, по типу мозгов только на карбюраторе, но стоимость её в разы дороже, плюс нужно шкив и переднюю крышку двигателя с датчиком, тогда трамблер можно не использовать и вовсе.

Сейчас лето, жара, собрался поехать отдохнуть на пару дней на море, и стал подготавливать машину к поездке, промелькнула мысля сделать двух-контурное зажигание, но тратится не особо хотелось, перед поездкой, да и вдруг не получится, и на необкатаном зажигании ехать нельзя. На будущее заказал себе ДХ и разъемы под второй коммутатор и второй ДХ. И в этот же день начались проблемы с моим БСЗ, пропадают обороты на тахометре, машина глохнет и все. Поставил КСЗ на время и задумался о переделки бсз под двухконтурное. Причиной неисправности стал тот самый ДХ который стерся об искривленную шторку трамблера. Но не беда «Все что ломается — всё к тюнингу».

Сначала думал сделать на одном датчике, но найти семивыводной коммутатор не так просто, да еще и не сильно надежно, плюс нужно было шторку изготавливать отдельно у токаря. Выбор пал на два датчика и два коммутатора. Докупил второй коммутатор и четырехвыводную катушку. Для такой системы нужна была своя шторка, которая делается со старого бсз-трамблера. Всего-то обрезается две шторки на 180град. Но самое сложное было далее, это поставить второй ДХ так чтобы он строго стоял на 90град от первого, плюс его нужно было еще как-то закрепить. Те кто знает канал Травникова, у него есть эти схемы и чертежи и видео с этой же системой, но там без токаря не обойтись. Мне честно говоря было влом обращаться к токарю и ждать пока он её изготовит, поэтому я поступил следующим образом. Взял пластинку 1мм из алюминия и сначала вырезал круг. На нем же вспомнив курс геометрии, расчертил всё как нужно, сделал отверстия под вакуум и под старый датчик, под новый сделал отверстие и нарезал резьбу под винтики и вырезал отверстие под шток.

Источник

DenMasterVL › Блог › Зажигание ВАЗ классика (и не только), контактное, бесконтактное, двухконтурное. Теория и информация.

В данной статье не может, и не будет, рассматриватся вся теория систем зажигания в бензиновых двигателях. Но будут приведены ссылки на источники использованные автором а также другие источники, в которых можно будет погрузиться в эту теорию с головой.

Цель данной статьи рассмотреть необходимость и способы перехода с контактной системы зажигания на более совершенные варианты. В следующих статьях я постараюсь подробней раскрыть некоторые вопросы.

Рассмотрим для начала устройство системы зажигания.

Начнём с терминологии:

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Электронный датчик положения коленчатого вала

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического
прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Системы зажигания так же могут быть одноконтурными (одна катушка на все цилиндры), двухконтурными(одна катушка на пару цилиндров), и с индивидуальными катушками на каждый цилиндр.
Заранее оговорюсь, что двухконтурная система имеет самые выгодные параметры при использовании на атмосферных моторах с невысокой степенью сжатия, и нераспределённым впрыском. Обладает хорошим соотношением цена/эффективность.
Высокими показателями энергии искры. Высокой надёжностью благодаря возможности установки катушки в более холодном и вибро-ненагруженном месте чем головка блока, по сравнению с индивидуальными катушками.

Контактная система зажигания является самым старым типом системы зажигания. На первых системах 2101 устанавливались распределители зажигания без вакуум корректора, с ручным “октан корректором” угла опережения зажигания.

Совместная работа центробежного и вакуумного регуляторов обеспечивает нужный угол опережения зажигания на всех режимах работы двигателя.

Октан-корректор предназначен для корректирования угла опережения зажигания при изменении октанового числа топлива.

Вакуумный же корректор обеспечивает изменение УОЗ в зависимости от разрежения во впускном коллекторе.

Вакуум-корректоры ВАЗ 2101-07 (“классика”) и ВАЗ 2121 (Нива) отличаются по характеристике, это нужно учитывать при замене одного на другой.

Центробежный регулятор обеспечивает изменение УОЗ при увеличении оборотов двигателя и как следствие сокращения времени на сгорание топлива.

Отличаются и характеристика центробежных регуляторов. Их можно менять преднатягом первой пружины и изменением свободного хода второй. Эта тема будет раскрыта в конце статьи. Пружины могут быть разные по жесткости от “классики” или например “восьмёрки”. К вопросу Жесткости пружин мы вернемся в конце статьи. Так же, это было рассмотрено в видеоматериале Евгения Травникова “Теория ДВС”. Ссылки в конце статьи.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Контакты механического прерывателя являются самой большой бедой системы зажигания. Износ, и как следствие изменение УОЗ, дребезг контактов, и как следствие не четкий момент воспламенения, потеря энергии в увеличенном сопротивлении контактной группы из-за окисления и коксования паров масла, зависание на высоких оборотах двигателя, перебои зажигания, поломка пружины контактной группы.
Именно поэтому многие автовладельцы озадачены переходом на бесконтактную систему зажигания.

При выборе как трамблеров контактных так и бесконтактных систем зажигания нужно иметь ввиду что они не взаимозаменяемы с некоторыми моделями

Как видно из приведённой таблицы, трамблеров есть два вида, с коротким валом и с длинным. Если же случилось так, что вам достался трамблер с длинным валом а блок у вас «низкий», тогда можно установить толстую алюминиевую шайбу.

Трамблер Р125, у которого отличается характеристика центробежного регулятора (см рис.) и отсутствует вакуумный регулятор, вместо него установлен ручной октан-корректор, можно использовать установив на него пружины центробежного регулятора от трамблеров 38.3706 / 38.3706-01 /30.3706-01 / 30.3706-83, или весь центробежный регулятор в сборе. Если автомобиль будет эксплуатироваться на средних и высоких нагрузках чаще чем на малых вакуумный корректор, отсутствующий на данном трамблере конструктивно, не сыграет сколько-нибудь существенной роли.

В бесконтактной системе зажигания роль контактной группы играет датчик холла (или в некоторых аналогах инфракрасный оптический датчик, встречаются так же индуктивные датчики).

Сигнал от датчика поступает на электронный коммутатор который запитывает катушку зажигания.

При такой схеме энергия искры выше, двигатель работает стабильней, и пропадает необходимость в периодической регулировке.

Мы избавились от самого проблемного узла. Теперь можно долго и счастливо ездить и не парится. Но в системе по-прежнему осталась одна катушка зажигания на 4 цилиндра, которая еле успевает заряжаться на высоких оборотах, и разносчик искры, который изнашивается, искрит, создаёт дополнительное сопротивление, и, в конце концов, пробивает изоляцию крышки распределителя на корпус. Двигатель троит, особенно в сырую погоду, свечи закидывает, на холостых оборотах глохнет, в общем, все как было с контактной системой.

Эти узлы при больших пробегах изнашиваются и разрушаются, нарушая работу системы зажигания, делая не возможной стабильную работу двигателя точную настройку системы зажигания, а значит и двигателя в целом.

Эту проблему можно решить на корню. А именно, установив полностью электронное, двухконтурное бесконтактное зажигание, построенное на модернизированной шторке датчика холла, двухканальном коммутаторе, и двухконтурной катушке зажигания 2111.

Справедливости ради нужно сказать, что можно обойтись и без перехода на двухконтурную систему. Ведь при своевременном обслуживании и замене узлов система работает достаточно приемлемо. Разница в поведении автомобиля, при замене одноконтурной системы зажигания на двухконтурную, очевидно заметна лишь при плохом состоянии одноконтурной системы.

В то же время, нельзя не отметить преимущество бесконтактной системы зажигания — большая энергия искры. За счёт того что в БСЗ катушек две, а значит в два раза больше времени на заряд катушки, в два раза меньше нагрузка на эти самые катушки, и, как минимум в два раза, больший искровой зазор, так как искра одновременно проходит через две свечи, что увеличивает пробивное напряжение. Это становится возможным благодаря увеличению времени заряда катушки. Следует иметь ввиду что при переходе на двухконтурную систему зажигания, ввиду использования катушки с большей энергией, и увеличенным искровым зазором (две свечи на одной обмотке, вместо одной) и отсутствия резистора бегунка, следует использовать свечи с резисторами и провода свечей с сопротивлением. Подробнее этот вопрос будет рассмотрен в следующих статьях.

Для перехода на такую систему потребуется:
1. Распределитель зажигания ВАЗ-2101/2103 (в зависимости от того какой у вас блок двигателя) бесконтактный, если у вас он ещё не установлен.

Есть производителя СОАТЭ, есть МЗАТЭ (рекомендую брать МЗАТЭ)
2. Коммутатор двухканальный Астро

Коммутаторы Ромб и Астро более надежные чем аналоги

3. Проводка ВАЗ-2101-2107, М-2141 жгут коммутатора АЭНК, если у вас до этого была установлена контактная система зажигания.

4. Катушка зажигания 2111-3705010

Рекомендую брать BOSH, она стоит в два раза дороже, но это оправдано.
5. Колодка разъема ВАЗ-2110-15, 1118 катушки зажигания 42.3705 АЭНК

6. дополнительный провод с наконечником подобным наконечникам разъёма коммутатора, для подключения к 7 выводу коммутатора.

Шторки датчика холла необходимо изготовить новые (чертёж прилагается), так как двухканальный коммутатор формирует сигналы на 1-ую катушку по фронтам шторок, а на 2-ую по срезам, а не как раньше по одному сигналу от фронта каждой шторки на одну катушку. Либо отрезать две противоположные шторки и припаять их части к оставшимся шторкам. При этом необходимо быть очень точным, каждая шторка должна составлять 90°±5″ (90градусов плюс/минус 5 минут).

В одноконтурной и двухконтурной системе отсутствует односторонняя пульсирующая нагрузка на вал трамблёра, что значительно снижает вибрации и как следствие помехи и не точности в работе системы зажигания, продлевает срок службы подшипника трамблёра, и как следствие сальника – основной причины выхода из строя как электрических так и механических частей трамблёра. Механические части, такие как опорные оси грузиков, поворотная пластина, смазываются местно, и только малым количеством консистентной смазки. Попадание масла через вышедший из строя сальник приводит к вымыванию консистентной смазки и осаждению грязи на обильном слое жидкого масла. Исходя из вышесказанного, а так же из достаточной надёжности вакуумного и центробежного регулятора угла опережения зажигания можно считать бесконтактные одноконтурные и двухконтурные системы зажигания сверх достаточными как для автомобилей ВАЗ классика, так и для многих подобных.
Тем не менее, некоторые идут дальше, и устанавливают целые процессорные блоки управления двигателем. Ввиду высокой стоимости, сложности устройства, и достаточного числа источников рассматривающих этот вопрос в интернете, в данной статье я этот вопрос освещать не буду. Скажу лишь, что в таких процессорных системах форма графика характеристики регулировки УОЗ может быть любой, и меняется по различным параметрам. Это очень важно для двигателей с шатровой камерой сгорания и высокой степенью сжатия, как у современных двигателей. А для двигателей с клиновой камерой сгорания и низкой системой зажигания, как у ВАЗ классики детонация наступает раньше чем оптимальный УОЗ.
Ведь в отличии от качества смеси, УОЗ очень сильно зависит от конструктивных факторов двигателя. Причем оптимальный угол однозначно определяется максимальным моментом двигателя (при условии что топливо уже настроено). Однако сам диапазон допустимых углов невелик и влияние угла на мощность гораздо меньше чем влияние качества смеси. Это влияние в основном определяется конструктивом камеры сгорания двигателя. А именно расстоянием которое фронт пламени проходит от свечи до самого удалённого участка камеры. Например на двигателях с клиновой камерой сгорания (где свеча вкручивается «с боку» (ВАЗ-2101-07; ВАЗ2108(8кл.)), где значения оптимального УОЗ как правило очень велики (35° на 6000об/мин) влияние УОЗ на мощность так же очень велико и составляет около 1% на градус.
Однако, в подобных двигателях УОЗ как правило всегда находится за гранью детонации, т.е. фактором настройки УОЗ в таком двигателе должна выступать детонация а не мощность.

Ввиду этого, стремление к как можно более точному огибанию кривой детонации снизу, на данном типе двигателей, вряд ли даст существенный прирост. Из этого же графика видно, что повышение октанового числа топлива и/или степени сжатия, в некоторых пределах, с последующей корректировкой начального УОЗ, позволит реальному графику УОЗ быть существенно ближе к оптимальному (см. кривую 5 и 4 рис.). Половина графика будет немного ниже оптимального, а вторая половина выше.
Даже у штатного механизма центробежного регулятора, не прибегая к помощи контроллеров и процессоров с датчиками, есть возможность изменить наклоны характеристики УОЗ путем изменения преднатяга первой пружины и свободного хода второй. Изменять жесткость пружин не рекомендуется, ввиду резкого изменения характеристик регулятора. Более того, исправный штатный центробежный регулятор трамблера обладает оптимальной характеристикой для заводской конфигурации мотора. Какие либо изменения требуются только при внесении конструктивных изменений в двигатель. Для штатного же двигателя достаточно заменить пружины, потерявшие жесткость, на новые.

Проверить Жесткость пружины можно в домашних условиях. Достаточно иметь несколько грузов, и штангенциркуль или на крайний случай линейку. Подвешивая на пружину закреплённую вертикально груза и замерять её удлинение.
k = (масса*10) / удлинение в метрах.
Расстояние между опорами пружины 1 – 21,6 мм
Расстояние между опорами пружины 2 – 21,4 мм
Ход штифта в окне — 3,1 мм
Пружина 1 – диаметр 6,3 мм, Длина 22,5 мм, Жесткость 350 г/мм
Пружина 2 – диаметр 5,4 мм, Длина 24 мм, Жесткость 460 г/мм

Каждый сам должен решить какая система ему подходит исходя из поставленных задач, исходных параметров (состояние автомобиля в целом, состояние двигателя, состояния системы зажигания, пробегов совершаемых автомобилем за год, стоимости автомобиля и его рентабельности), и возможности и желания автолюбителя заниматься данными переделками.

Мой личный выбор тоже не однозначен, на двух моих автомобилях ВАЗ-2101 установлены разные системы зажигания. На первом автомобиле установлена бесконтактная одноконтурная система зажигания, и в ближайшее время будет установлена двухконтурная. А на втором автомобиле установлен почти заводской вариант. Почему почти. Потому что вместо распределителя Р125, применён собранный из Р125 и 38.3706 аналог 30.3706-83, т.е. распределитель с центробежным регулятором УОЗ и ручным октан-корректором, без вакуумного регулятора. Оба двигателя работают исправно и приемлемо.

Данная статья лишь попытка поместить основные моменты и тезисы в одном месте. Несмотря на кажущуюся легкость, эта статья далась тяжело. Поэтому прошу отнестись с пониманием к возможным огрехам.
В следующих статьях постараюсь разобрать подробней все то чему здесь не было уделено должного внимания.

Источники:
1. Статья «Устройство контактной системы зажигания.»: systemsauto.ru/fire/contact.html
2. Интернет версия журнала «За Рулём», «Зажигательная физика — опережение, трамблер и УОЗ.»: www.zr.ru/content/article…-vystavit-zazhiganie-uoz/
3. Статья с DRIVE2, WerWolf-DVS, Евгений Травников, «Двухконтурное зажигание» www.drive2.ru/l/288230376153184012/
4. Статья с DRIVE2, Alex Hrabovy, «Тонкая настройка зажигания: немного об УОЗ.»:
www.drive2.ru/l/2352842/
5. Статья «Зажигание без секретов» www.autoelite.ru/articles/zajiganiesix.php
6. «Автомобили «Жигули» моделей ВАЗ-2101-2102-21011-21013. Устройствои ремонт» В.А.Вершигора, издание второе, Москва, «Транспорт» 1990.
7. «Автомобили «Жигули» моделей ВАЗ-2103-2106. Устройствои ремонт» В.А.Вершигора, производственное издание, Москва, «Транспорт» 1986.
8. «Каталог деталей легкового автомобиля «Жигули» (моделей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103).» М., Машиностроение, 1976.
9. ¬«-/————/-(-/——-/-ВАЗ-21011-/——/-)-/———/-.» 1977.
10. «Каталог деталей автомобиля ВАЗ-2105». 1985.
11. «Автомобили мира 160 регулировочных параметров.» Москва «ВТУЗ», 1995.
12. «Устройство и эксплуатация автомобилей «Жигули» и «Москвич».» Издание третье. Москва. Издательство ДОСААФ СССР 1987.
13. «Мой автомобиль «Жигули.» Издание второе. Москва «Транспорт», 1980.
14. Журнал «Сделай сам.» «Советы автолюбителям» 10’89. И.С.Туревский. Издательство «Знание» Москва.
15.

Источник
