Как сделать зажимы для стапеля
Сообщества › Сделай Сам › Блог › Зажим кузовной

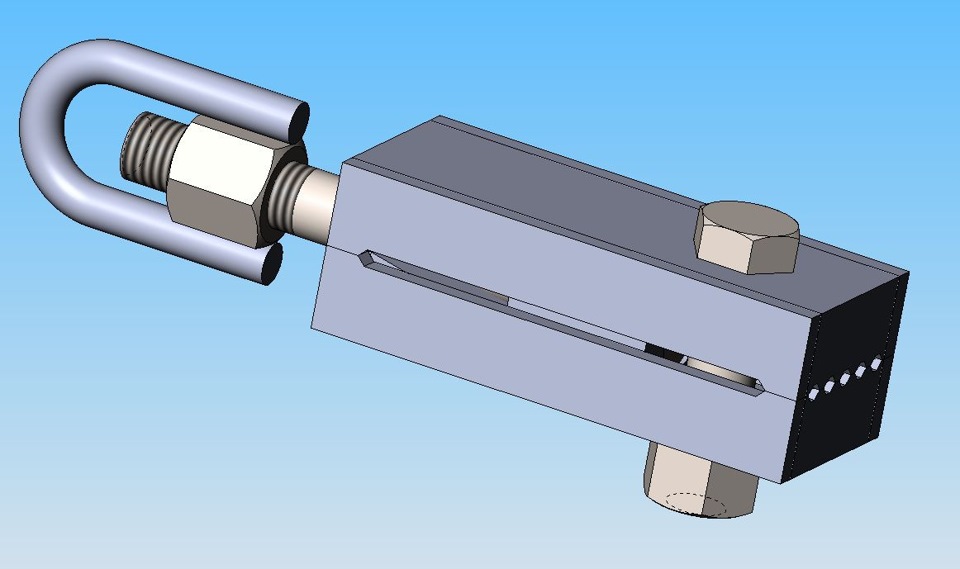

Ребята что думаете насчет такого самодельного зажима в основе швеллер 12 (120 мм) ширина 40 мм высота укорочена до 20 мм болты М16.

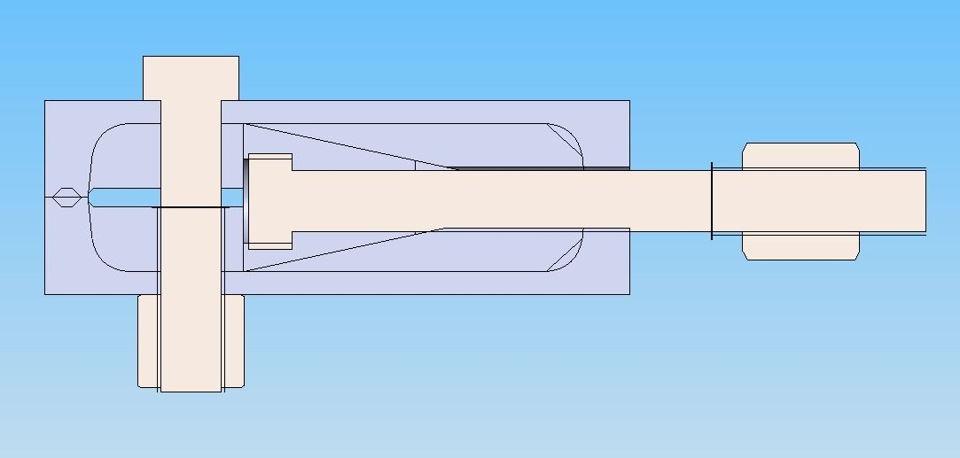

Еще добавил новую конфигурацию с клином
Метки: кузовной зажим, стапель, своими руками
Комментарии 66
Привет. Тут не стоит терять время. Лучше сделать самому приспособы для стапеля и споттера и т.д.
Хороший заводской металл служит много лет. Его напильник не берет. А вот если зажимы г… То можно даже завод выбросить на помойку. Толку с них мало. Разгибаются, насечка съедается мгновенно. Есть и китай качественный. Сейчас все китай. Смотреть нужно когда берешь.
Да купил потом заводской, он справился со своей задачей)
тут все советуют купить т.к. метал Г, для праздного любопытства хочу спросить а можно качественный метал найти или дорого.
найти можно просто надо будет тогда фрезеровать из цельного
Приспособа в пыточную камеру?
ага для стамотолога
было бы смешней — для уролога
Заводской зажим решает, эта самоделка фуфло полное, косынками обварить никуда потом не влезет.Я пользуюсь недорогими зажимами tota clamp, может у себя в регионе найдете.Цепи пользую от угольного транспортера.Одно звено разрезал как соединитель, так пока разогнуть не получилось, хотя бывают и бусики и грузовые кабины, а там металл огого.
ИМХО: клин стоит сделать более острым…тем самым будет больше усилие зажима…ну и длинные стороны «губок» можно потолще…
только если наварить передние стенки или сзади закладные подварить
купи в магазине настоящие …намучаешся с самопалом
да …дорогие …но они работают как положено …
Принцип работы зажима желательно изменить. Простой захват срывает лебёдка в 250 кг усилием. Надо с клиновым зажимом, чем сильнее тянешь, тем сильнее сжимаются губки захвата.
этот намного слабее моего это точно мне лонжерон вытягивать а не замятый порожный шов. слабоват
Мой проверен 2.5 тонны тянет, а ваш нарисован и не испытан. Ни чем не обоснованно предположение о слабости…
что значит 2,5 тонны чем измерено усилие
лебедкой на 2.5 тонны. которой натягивал до предела и чтобы снять напряжение простукивал обратным молотком… Вы слишком самоуверенны.
дело не в самоуверенности, просто не видно жесткости конструкции, вся надежда на толщину металла
мне кажется качество металла не даст воплотить задумку. выгнет. а если варить — еще больше ослабит. опасно если сорвется
Калить нельзя, порвет при рывках…
мне кажется качество металла не даст воплотить задумку. выгнет. а если варить — еще больше ослабит. опасно если сорвется
какая разница чем варить?
площадь нагрева во первых меньше и св-ва металла совсем другие чем-дуговой.)
ага и не прогреет — не проварит
площадь нагрева во первых меньше и св-ва металла совсем другие чем-дуговой.)
в данном случае при таких нагрузках сварка не очень надежна. может я и ошибаюсь. но рисковать — себе дороже
площадь нагрева во первых меньше и св-ва металла совсем другие чем-дуговой.)
не так давно варил » чудо лопату из 12 прута и проофиля. уже и закалывать пытался и усиливать. варил полуавтоматом — один хрен гнется и ломается. я никак не ожидал такого. и весь чермет строительный у нас такой.
мне кажется качество металла не даст воплотить задумку. выгнет. а если варить — еще больше ослабит. опасно если сорвется
Сварка не как не повлияет, так как будет ослаблен края швеллера которые ни как не участвуют в работе, то есть это все равно что взять швеллер уже на несколько мм.
сосед пользуется совдеповскими бытовыми тисками, чуть переделав их
сможешь фото сделать?
А так идея хорошая
посмотри щас добавил картинки
Хорошо, я также думал.
Может выгибать швеллер по центру внутрь, когда будешь затягивать оба болта в центре, тем самым снизится сила прижима губок и крепление болта торцевого ухудшится. Появится зазор между полками швеллеров и изгиб их наружу. Может по краям приварить полосы для создания большей жёсткости?
как заводской 😉 прикольный замут, а вот на губах зупцы мммммм что то как то не айс, без них тоже держит отлично 😉
спасибо)зубцы нужны хоть мелкие это я так для наглядности нарисовал
резьба да, лучше будет мелкую
А зачем болт в торце?
на него накручивать длинную гайку для соединения шпилек, и к приварить петлю и тянуть
Как струбцина, идея сама по себе неплоха.Попробуйте в деле-отпишитесь, станет всем намного яснее!
не покатит…т.к. он должен работать по принципу, чем сильнее тянешь, те больше он зажимает.
я разные видел зажимы некоторые держат за счет зажима болтами
я пользовался самозажимными и нареканий нет, главное не перестараться, а то метал можно порвать
пиши что интересует
интересует назначение зажима на конкретном примере, назначение болта в торце.
если ты элементарного не понял что это за зажим, то тебе и дальше нету смысла объяснять.
сложно объяснить или ваше сиятельство шибко гордые чтобы снизойди до не сведущих и просвятить?
этот зажим для вытягивания кузовщины на стапеле, болт в торце за него цепляется цепь и тянется или лебёдкой или гидравликой!
Вот сразу бы так. Спасибо за пояснение! Мне предстоит эта процедура. телевизор на пару сантиметров ушел, надо вытягивать.
если ты элементарного не понял что это за зажим, то тебе и дальше нету смысла объяснять.
Зря ты людей отталкиваешь от темы! Очень много самоучек, особенно пенсионеров сейчас сидят без дела, а ведь среди них есть золотые головы да и просто очень талантливые люди которых нужно только подтолкнуть, направить в нужное русло — и будут тебе результат, до которого твоя головка даже не додумается.
талантливые люди не спрашивают помощи в соц. сетях!
Например я себя дураком не считаю, имею несколько сертификатов рац.предложений (еще от Советской власти)., всю жизнь отдал армии (работал с вооружением и техникой), но постоянно учусь — в том числе и в соц.сетях — черпаю очень много умных мыслей и подсказок.
я за вас очень рад, я сам иногда тоже самое делаю!
Ну вот что за люди, вместо того чтобы обсуждать тему как обычно вступают в перепалку друг с другом, как вы заметили в моих постах смысл их не меряться писками кто дороже купил это можно сделать в магазине и особо не выпендриваться, а сделать что то своими руками СВОИМИ. Зачем я выкладываю это в сот сети? Затем чтобы узнать мнение людей разбирающихся в этой тематике, получить советы, «талантливые люди не спрашивают помощи в соц. сетях!» это что вообще, мне не когда не стыдно сказать что я не разбираюся в этом и прошу совета или помощи. Конечно проще загнать машину на стапель к кузовникам отдать деньги и сидеть дома чаек пить и посты обсирать. а взять и сделать чтото это уже нужно усилие приложить голову и руки. Может я не буду пользоваться этим зажимом, просто приварю к металлу пластину и буду тянуть, просто было интересно обсудить такую конструкцию.
Делаем стапель для кузовного ремонта в гараже
Стапель — это специальное устройство (платформа), которое предназначено для кузовного ремонта и восстановления изначальной геометрии кузова с помощью приложения разнонаправленных усилий. Качественный стапель заводского изготовления стоит достаточно дорого и для выполнения немасштабных и редких кузовных работ его приобретение не целесообразно. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой.
Расчет необходимых материалов
Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.
Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.
Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.
После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.
Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.
Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.
Изготовление стапеля
Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.
Стадии выполнения работ:
Самодельный стапель готов, его использование поможет выполнять те виды кузовного ремонта, которые ранее были возможны только автомастерских, а способы его практического применения можно увидеть на различных видео.
Зажимы для стапеля своими руками чертежи
При сильных ДТП автомобиль получает деформацию кузова. Неисправный корпус влияет на расход топлива и управляемость. Кузов с нарушенной геометрией не сможет защитить пассажиров в случае повторного ДТП. Стапель для кузовного ремонта это необходимый инструмент для ремонта машины.
Что такое стапель
Стапель для правки кузова – это приспособление для проведения кузовного ремонта. Стенд предназначен для выправки серьезных повреждений авто, и оснащается креплениями, позволяющими вытягивать кузов, а также менять форму и размер некоторых элементов. Стапелем устраняют серьезные повреждения автомобильного корпуса.
Виды стапелей
Все виды стапелей имеют идентичный принцип действия. Для устранения деформации кузова, его фиксируют к одному или нескольким участкам, которые нуждаются в выправлении и рихтовке. Далее, мастер, используя вытяжное устройство, прикладывает усилие, и выправляет поврежденные части корпуса.
Простые стапели, предназначенные для ремонта кузова, оснащены одним вытяжным устройством. Сложные приспособления имеют несколько вытяжных механизмов.
Существует 4 вида устройств: напольные, подкатные, рамные и платформенные.
Подкатные
Подкатной стапель используют для кузовного ремонта автомобилей разного типа. Он оснащен приспособлениями, которые позволяют закрепить автомобиль без выполнения отбортовки порогов. Подкатные стапели удобно применять в условиях ограниченного пространства. Благодаря этому, приспособление используют в гаражных условиях.
Подкатное оборудование нельзя применять при возникновении перекосов и изменении кузовной геометрии.
Напольные
Напольный стапель для кузовного ремонта своими руками – компактное и эффективное оборудование для восстановления корпуса авто в гараже или мастерской. Если нет нужды в использовании вытяжного механизма, тогда рельсы используют для других целей.
Рамные
Рамный стапель относится к профессиональной разновидности вытяжных механизмов. Основное отличие от остальных видов, заключается в том, что рамные приспособления имеют сложную конструкцию.
Механизм вытяжки позволяет ремонтировать разные модели автомобилей. Машина фиксируется на раме, которая отличается высокой прочностью. С помощью направленного в разные стороны усилия, вытягивают кузовные деформации легкой и средней степени тяжести.
Чтобы сэкономить место в мастерской или гараже, а также облегчить процесс восстановления корпуса автомобиля, приобретают стенды для кузовного ремонта, оснащенные подъемником.
Платформенные
Платформенный стапель для кузовного ремонта является полноценным профессиональным оборудованием. Приспособления данного вида используют для выправки повреждений корпуса любых автомобилей, в том числе и рамных внедорожников.
Конструкция механизма для вытягивания, состоит из специальных рельс и въездного моста-основы. На нее машина заезжает самостоятельно, либо его туда втягивают, если автомобиль не на ходу. Платформа оснащена разными устройствами и крепежными механизмами, которые надежно закрепляют транспортное средство на стапеле.
Платформенные приспособления имеют гидравлические металлические стойки, лебедку, силовые и выдвижные блоки. Балки приспособления позволяют без усилий, перемещать тяжелые конструкции в любых направлениях. Платформенный рихтовочный стенд имеет телескопическую шкалу, с помощью которой проводят точные расчеты и измерения.
К недостаткам платформенного вытяжного механизма относят большие габариты и высокую стоимость оборудования. Оно используется в крупных сервисах технического обслуживания автомобилей.
Самодельное оборудование
Создание самодельного стапеля для правки кузова позволит сэкономить деньги, так как они дорогие. При конструировании следует учесть размеры будущего приспособления для ремонта автомобиля и создать чертеж устройства. Его можно заказать у специалистов, или отыскать готовый в интернете. В зависимости от типа вытяжного механизма отличается набор инструментов и материалов, которые понадобятся.
Изготовление передвижного стапеля
Чтобы самому сделать передвижное приспособление для правки кузова потребуется:
Чтобы конструкция прослужила долго, ее покрывают слоем грунтовки и красят.
Изготовление стационарного стапеля
При конструировании рихтовочного стенда своими руками, швеллер бетонируют, а также усиливают поперечинами жесткой конструкции. Оптимальным материалом для создания «стационара» является металлический профиль с сечением 40 на 80 мм. Длина определяется в зависимости от габаритов автомобиля.
Далее по периметру рамы устанавливают четыре крепления, которые предназначены для тисков, зажимающих машину. Они двигаются перпендикулярно швеллеру, благодаря чему могут ремонтироваться повреждения любых размеров. Авто устанавливают на стенд для кузовного ремонта с помощью домкрата: сначала поднимают переднюю часть автомобиля, потом заднюю. В гараже или автомастерской потребуется вмонтировать специальные проушины, необходимые для крепления цепи.
Чтобы облегчить процесс поднятия автомобиля, используют самодельный подъемник. Он делается с помощью лебедки и специальной платформы.
Стапель – необходимое оборудование для кузовного ремонта своими руками. Приспособлением устраняют повреждения корпуса авто. При самостоятельном восстановлении корпуса машины, вытяжной механизм также необходим.
Стапель — это специальное устройство (платформа), которое предназначено для кузовного ремонта и восстановления изначальной геометрии кузова с помощью приложения разнонаправленных усилий. Качественный стапель заводского изготовления стоит достаточно дорого и для выполнения немасштабных и редких кузовных работ его приобретение не целесообразно. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой.
Расчет необходимых материалов
Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.
Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.
Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.
После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.
Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.
Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.
Изготовление стапеля
Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.
Стадии выполнения работ:
Самодельный стапель готов, его использование поможет выполнять те виды кузовного ремонта, которые ранее были возможны только автомастерских, а способы его практического применения можно увидеть на различных видео.
Для ремонта кузова часто необходимы дорогостоящие материалы. Но деформация деталей не значит, что их нужно заменять. Можно восстановить геометрию кузова, обратившись в мастерскую. Но услуги работников придется оплачивать. А можно создать стапель, и отремонтировать машину самостоятельно. У самодельных стапелей для ремонта кузова огромное количество преимуществ.
Для чего предназначен и принцип работы
Стапель – оборудование, необходимое для исправления погнувшегося кузова легкового автомобиля. Но, в зависимости от вида устройства, ремонтируются и крупногабаритные машины. Его цель – выпрямление и исправление.
Принцип работы в воздействии силы на надежно зафиксированную машину. Для этого используются цепи или другие устройства, которые позволяют вернуть необходимую геометрию кузова.
Виды стапелей и их основные отличия
Всего существует 4 вида конструкции:
Напольные конструкции
Напольный стапель еще называют стационарным. Его отличие в наличии на полу рельс, которые позволяют передвигать механизмы. С их помощью легко осуществить кузовные работы.
Стационарный стапель удобен благодаря выдвижным механизмам.
У напольных конструкций есть 3 преимущества:
Недостаток в сложности монтажа конструкции.
Подкатной
Подкатной стапель – это стапель, который используют для легких работ по ремонту, если нет полноценного стапеля или его использование невозможно по каким-то причинам. Отличие в том, что подкатной стапель небольшой по размеру – не обязательно подкатывать машину к нему. Можно принести подкатной стапель к машине.
У этой конструкции есть преимущества:
Недостаток в том, что невозможно осуществлять сложные работы, связанные с большими перекосами.
Рамные
Отличительная черта рамных конструкций в использовании рамы в качестве основы. Автомобиль фиксируют цепями. Чаще всего эту конструкцию используют для незначительного ремонта. Но, в то же время, структура рамных стапелей сложнее, чем других. В них монтированы захваты, которые позволяют фиксировать кузов машины в необходимом положении или даже поднимать его на определенную высоту.
Платформенные модели
Платформенная модель очень похожа на эстакадную конструкцию. Она позволяет тянуть кузов машины в любую сторону. На платформе стапеля можно установить много различного оборудования. Делать вытягивание на платформе очень удобно, а функциональности достаточно, чтобы сделать профессиональный ремонт непосредственно в гараже.
Инструменты и материалы для создания конструкции
Нам понадобятся следующие материалы и инструменты:
Пошаговая инструкция построения
Постройка любых самодельных конструкций начинается с этапа проектирования. Нужно сделать такой стапель, который удобно использовать. Важно, чтобы он не занимал слишком много места, блокируя свободное перемещение.
Вторым пунктом всегда идет создание каркаса конструкции. Последний пункт – установка креплений и устройств для стягивания своими руками.
Чертежи и размеры
Сначала нужно сделать подходящие чертежи. Уже готовые варианты можно найти ниже. Разметка делается согласно размерам транспортного средства. После начинается этап приготовления и подбора инструментов и материалов. Также нам понадобится сделать достаточно большую крепежную систему, которая бы подходила для нашего транспорта. Хорошо будет приготовить ее с возможностью смены высоты.
Изготовление рамы
Рама отвечает за фиксацию автомобиля. Поэтому нужно быть внимательным при ее создании.
Крепление кузова к стапелю
Для крепления нужны зажимные струбцины. Если их невозможно купить, сделайте самостоятельно. Понадобятся железнодорожные площадки (то, чем рельсы крепят к шпалам). Каждая из площадок разрезается пополам, а на внутреннюю часть наваривается металл. Его нарезают на ромбики, используя болгарку.
С наружной частью не нужно ничего делать. Также к внутренней части приваривается пластина – 4 миллиметра в толщину. Она важна, чтобы зажимное устройство фиксировало порог и не сгибалось в процессе использования.
Установка стойки и тянущих устройств
Для стоек и устройств подойдут заводские гидравлические приспособления. Если их невозможно купить, подойдет самодельный механизм. Мощность устройства должна быть от 1 до 2 тонн. Чтобы прикрепить тянущие устройства, нужна накладка. Ее делают из швеллера и устанавливают в каркас стапеля. Чтобы поставить механизм стягивания и цепи в любое место, необходимо проделать отверстия в раме по всему стапелю.
Если стойка сделана самостоятельно, рекомендуется применить башенное устройство. Оно тяжелое, но восстановление машины будет равномерным.
Сделать стапель не так трудно. Если у вас есть базовые знания в строительстве, вы сможете без труда сделать все своими руками. Главное – выбрать правильный материал и сделать правильные чертежи.
