Как сделать землю в ревите
Построение генплана в Revit
Для создания генплана и топографии вокруг проектируемого объекта можно воспользоваться базовым функционалом Revit. Используя описанные в данной статье методы, вы сможете закрыть множество задач раздела ГП, однако для более глубокой проработки рекомендуется воспользоваться профильными программами, например AutoCAD Civil 3D.
Итак, в Revit есть 3 основных способа создания топо-поверхностей:
Сегодня подробнее рассмотрим последний из предложенных способов работы. Для начала стоит определить, что топо-поверхность – это поверхность, созданная на основе топографических данных об участке, на котором будет построено здание.
Топо-поверхность
Способ размещения точек на определенных высотах заключается в том, чтобы искусственно создать топографические точки на плане вокруг здания. Для этого необходимо перейти в диспетчере проекта на Площадку, так как только на этом виде мы сможем увидеть категорию элементов генплана. После чего перейти на вкладки Формы и генплан – Топо-поверхность.
На панели инструментов выбираем инструмент Разместить точку. Значения первого ряда точек указываем нулевыми – они будут являться уровнем земли, после чего можно изменять значения абсолютной высоты, задавая возвышенности (положительные значения) и низменности (отрицательные значения), в нашем случае ставим отметку 1500. По завершению нажимаем зеленые галочку и выходим из режима редактирования.
Перейдем на фасад, чтобы посмотреть, как отображается созданная топо-поверхность, зададим ей соответствующий материал и штриховку поверхности через свойства типа.
На панели команд Формы и генплан есть возможность редактирования созданной площадки. Для примера, перейдем на вкладку Разделить поверхность, начертим с помощью инструментов рисования в 3D виде произвольный прямоугольник и завершим редактирование.
Для наглядности отодвинем нарисованную поверхность и заметим, что теперь мы имеем две не зависимые друг от друга поверхности. Выделив все точки одной из поверхностей, можно задать им положение в пространстве. Поднять / опустить, задавая соответствующие значения на панели параметров. После чего можно совершить обратное действие – Объединить поверхности и завершить редактирование.
Основание здания
Следующий инструмент на панели команд Формы и генплан – Основание здания. В разделе «Рисование» можно воспользоваться любым из предложенных инструментов для формирования эскиза. Важно заметить, что основание создается уже с перекрытием, а топо-поверхность подстраивается под контуры перекрытия.
Компонент площадки
Таким образом, можно подгружать различные элементы окружения, свои собственные материалы для топо-поверхности и визуальные образы элементов озеленения, после чего вставлять их в проект.
Мы рассмотрели основные возможности работы с топо-поверхностью, но как уже говорилось ранее, лучше воспользоваться профильными программами, которые имеют специализированный набор функций.
Генплан в Revit
Шаблон для генплана
Для создания комплекта рабочей документации марки ГП в Ревите нужно использовать заранее настроенный шаблон для генплана. В нём подготовлены оформленные листы комплекта, ведомости и спецификации.
Базовая точка и точка съемки
Перейдя на вид «Общий вид на здание» (или «Площадка»), мы увидим совмещенные в одной точке символы.
Один из них — кружок с перекрестием — это Базовая точка проекта. Второй символ — треугольник с плюсиком — это Точка съемки.
Чтобы задать Точке съемки абсолютные координаты, соответствующие реальной точке на стройплощадке, надо выделить символ треугольника и нажать на появившуюся скрепку. Она станет перечеркнутой. Далее поочередно нажимая значения двух координат и отметку, вводим конкретные значения координат.
Подгрузив в файл какую-либо геоподоснову и закрепив её, необходимо совместить Точку съемки с реальной точкой по геоподоснове (с этими же абсолютными координатами), а Базовую точку проекта с характерной точкой (например, с угловым пересечением осей здания).
Как построить топоповерхность?
Во вкладке Формы и Генплан нажимаем «Топоповерхность». Далее есть возможность трёх вариантов построения.
Материал топоповерхности, отображаемый на разрезе, указывается в диалоговом окне, открывающемся по нажатию на стрелку в блоке команд «Создание площадки». А материал, отображаемый на 3д виде сверху — устанавливается из окна свойств, строчка Материал под заголовкам Материалы и отделка. По нажатию, открывается окно выбора материалов.
Область поверхности
Данная команда, находящаяся в блоке «Изменение поверхности» позволяет создать на топоповерхности в режиме эскизного рисования новый контур, который в составе существующей топоповерхности выделить её часть. Этой части можно задать свои материалы, комментарии. У неё будет подсчитываться площадь и объем в свойствах.
Как построить границу участка?
Как сами участки, так и их отдельные границы, можно замаркировать, загрузив соответствующие марки. Для изменения отображения границы участка идем в Управление — Стили объектов — Генплан — Границы участков. Настраиваем в этой строке вид линии.
Загрузка здания на генплан
Файл со зданием загружаем в генплан через команду Вставить — Связь Ревит. Для нормального отображения здания на генплане, переопределяем его видимость.
Сначала, настроим вид в самом файле здания (так, как бы мы хотели его видеть на генплане). А уже загрузив через связь этот файл в файл генплана, в свойствах вида генплана нажимаем Переопределение видимости (кнопка Изменить). Переходим на вкладку Связанные файлы, жмем кнопку По основному виду, выбираем По связанному виду.
Вертикальная планировка
Команда Вертикальная планировка нужна для выполнения проектного положения топоповерхности, с последующим подсчетом объемов работ. Нажимая на соответствующую кнопку и выбирая «Создать новую топоповерхность, в точности соответствующую существующей», получаем копию топоповерхности, но имеющую уже стадию «Новая». Теперь можно менять её, приводя в проектное положение (добавляя точки или меняя отметки существующих точек). Для отображения только новой топоповерхности в свойствах вида «Стадии» выбирается «Показать новую».
Основание здания
Данный инструмент создаёт объект, похожий на перекрытие, но его отличительное свойство — способность вырезать объем из топоповерхности. Таким образом, в режиме эскиза рисуя контур здания, вы вырежете объем земли, занимаемый подземной частью здания. На разрезе регулируется высота вырезания.
Как рассчитать объем выемки и насыпи
При проектировании генплана расчет выемки и насыпи производится с помощью спецификации. Идем в Вид — Спецификации — Ведомость/Спецификации. Выбираем категорию Топография.
Выбираем поля, включаемые в спецификацию:
Подтверждаем (ОК). В спецификации проставляем нумерацию (Столбик позиция) и вводим наименование позициям (для положительного значения — Планировка территории, для отрицательного — Подземная часть здания.
Далее, настраиваем спецификацию, чтобы она подсчитывала общий итог. В свойствах Форматирование при выборе столбца Общая выемка/насыпь ставим галочку напротив команды Вычислять итоги, а в свойствах Сортировка и группирование ставим Общий итог (только итого).
Создание вида «Разбивочный план»
Создание осей в Revit
Как правило, первое, с чем приходится сталкиваться при построении модели – это создание осей и уровней. Поэтому сегодня мы рассмотрим основные принципы и нюансы построения осей, знание которых помогут избежать неудобства при работе с будущей моделью.
Для анализа построения осей перейдем сначала на фасад и зададим два уровня, тем самым задав максимальную и минимальную высоту здания. Это необходимо для того, чтобы при создании новой оси она получала нужное значение по высоте.
Для построения первой оси перейдем на вкладку Архитектура – Ось и зададим начальную и конечную точки.
Мы видим, что только что созданная ось отразилась и на фасаде, причём ее габариты выступают за рамки наших уровней. Если выделим ось, то увидим управляющие символы:
Так, если ось пересекает плоскость какого либо уровня, то она будет отображаться и на всех связанных с этим уровнях планах, а в противоположном случае нет. Поэтому крайне необходимы изначально созданные максимальный и минимальный уровни на высоте, чтобы все создаваемые оси отображались на всех наших планах.
В ситуациях, когда оси криволинейны, лишь построив перпендикулярный разрез в ходе работы, мы сможем подтянуть оси на фасаде, чтобы они появились на плане – такой способ работы доставляет немало хлопот при значительных объемах здания.
Для того чтобы переименовать ось есть два варианта: ввести имя в текстовое поле обозначения оси или же выполнить эту операцию через панель свойств.
Далее мы выберем инструмент копирование, укажем направление копирования и зададим на клавиатуре величину смещения. Обратим внимание, что скопированной оси Revit присвоил значение Б, это потому что программа присваивает значение исходя из той оси, что мы создали до этого, а в нашем случае это была ось А. При этом дальнейшие манипуляции с осями Revit не учитывает, например, если удалить созданную ось и скопировать ось А заново, то Revit присвоит ей имя В.
Надо заметить, что Revit не позволяет пользователям создавать оси с одинаковыми именами. В этом случае программа выдаёт сообщение об ошибках, в котором просит создать уникальное имя. Обойти это можно с помощью символов Юникода и скриптов Dynamo.
Если в проекте требуется создавать оси сложной конфигураций, например в форме дуги, то сделать это можно, сменив способ создания оси в графе рисования с прямой линии на дугу. Также бывают случаи, когда нужно создать ось ломаной конфигурации, тогда используется много сегментная ось, при ее выборе становится активна кнопка редактирование эскиза и появляется возможность создавать ломаный контур оси.
Итого, мы научились создавать различные виды осей, изучили их основные свойства и готовы к следующим этапам построения проекта в Revit.
Продукты Revit
Не удалось извлечь оглавление
Поворот элементов
Инструмент «Повернуть» служит для поворота элементов вокруг оси. На планах этажей, зеркальных отображениях потолка, планах потолков, фасадах и разрезах ось поворота считается перпендикулярной виду. На 3D видах ось перпендикулярна рабочей плоскости вида.

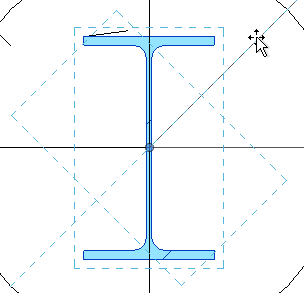

Пример
Пример
Не все элементы можно поворачивать вокруг произвольной оси. Например, поворот стен невозможен на фасадах, а окна не могут поворачиваться в отрыве от стен, в которые они вставлены.
Процедура поворота элементов
В центре выбранного элемента обозначен центр вращения (
).
Центр вращения привязывается к соответствующим точкам и линиям, например стенам и местам пересечения стен и линий. Его также можно переместить в не занятое объектами место.
Пример

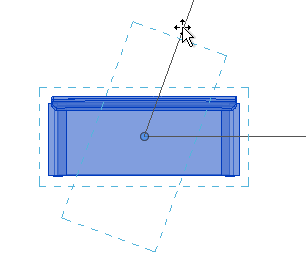

На экране появляется линия-образец первого луча. Если при задании первого луча была выполнена привязка к объекту, при задании второго луча образец линии будет поворачиваться вместе с образцом нового положения элемента.

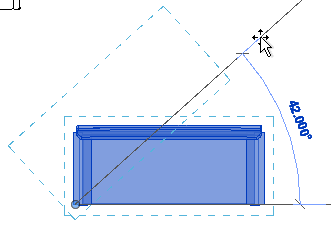

На экране появляется линия-образец второго луча. Также выводятся временный угловой размер и образец нового положения элемента.
Элементы поворачиваются на угол, образованный между линиями начала и окончания поворота.
После выполнения поворота Revit возвращается в режим редактирования; элемент при этом остается выбранным.
Работа с семейством листа в Revit
Для каждого специалиста обязательным требованием является оформления документации, в том числе размещение готовых видов и спецификаций на листах. В связи с этим в этой статье мы научимся создавать листы в Revit, настраивать их внешний вид и добавлять основные надписи.
Создание листа
В базовых шаблонах по умолчанию не создано ни одного листа, чтобы это исправить перейдем на вкладку Вид – Лист. В открывшемся диалоговом окне мы можем видеть различные семейства и их типы для создания листов.
Текущее семейство называется основная надпись и находится в диспетчере проекта в категории «Аннотационные обозначения». В нашем проекте создано n-ое количество типоразмеров этого семейства, а самостоятельно создать такое семейство можно с помощью шаблонов, которые лежат в папке основные надписи. Эти семейства представляют собой совокупность 2D элементов, к которым можно добавлять различные линии, метки, штриховки, текст и прочие аннотационные обозначения.
Редактирование штампа
Создадим лист формата A4 и перейдем в редактирование семейства. Обратим внимание, что надпись «Номер проекта – АР» является меткой, которая включает в себя параметры проекты. Убедиться в этом можно выделив надпись и перейдя в редактирование метки. Таким образом, мы по своему усмотрению можем включать любые параметры в метку, относящиеся к категории «Лист».
Номер и имя листа можно изменить как в свойствах листа, так и в диспетчере проекта, где первая часть надписи отвечает за номер, вторая – имя. А возможность поменять основную надпись листа, то есть его формат, будет и после его создания. Для этого необходимо выделить границу основной надписи и выбрать другой тип семейства, например с другим штампом и другого размера.
Размещение видов на листе
Основное назначение листа – это выводить различную информацию о создателе чертежа и самом чертеже, для этого размещаются виды на листах.
Есть несколько способов размещения видов на листах:
Обратите внимание, что Revit устроен таким образом, что один вид можно разместить только на одном листе, исключение составляют лишь спецификации и легенды, которые могут быть размещены на нескольких листах одновременно.
Все размещенные виды и спецификации на листе можно увидеть в диспетчере проекта, в раскрывающемся списке листа. Их можно удалить как на листе с помощью клавиши «Delete», так и кликнув ПКП «удалить с листа». В таком случае вид удалится с листа, но останется в диспетчере проекта.
