Как сделать зеркало цилиндра
Сообщества › Оснащение Гаража и Инструмент › Блог › Самодельный инструмент для полировки тормозных цилиндров
Не так давно я сделал инструмент для восстановления зеркала цилиндра.
Как правило, две трети из намертво закоревших тормозных цилиндров можно восстановить, и они будут нормально работать.

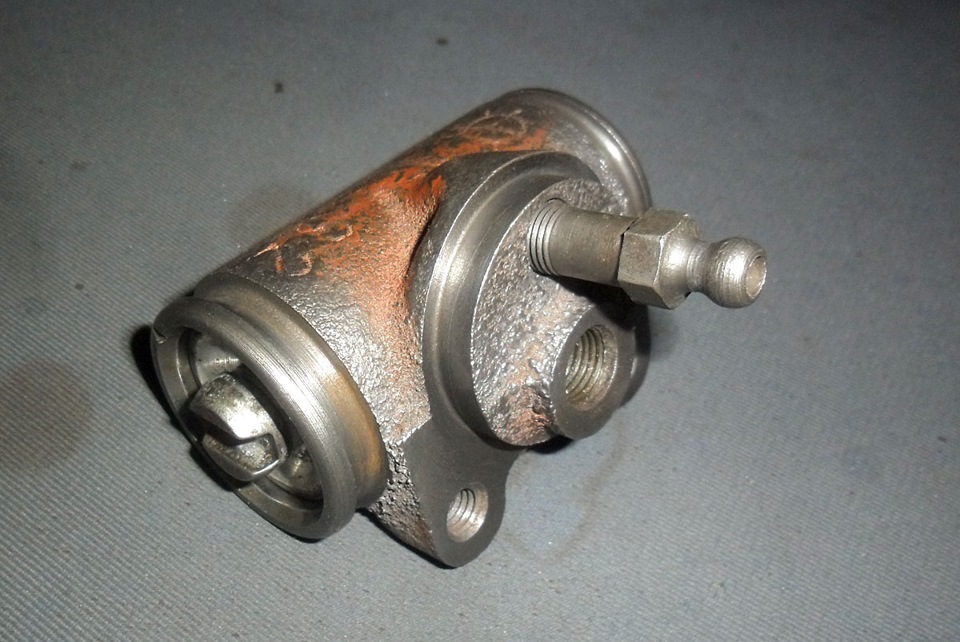

Вот, к примеру нерабочий, но еще живой цилиндр:
Вот он же после полировки зеркала:
А теперь про сам инструмент.

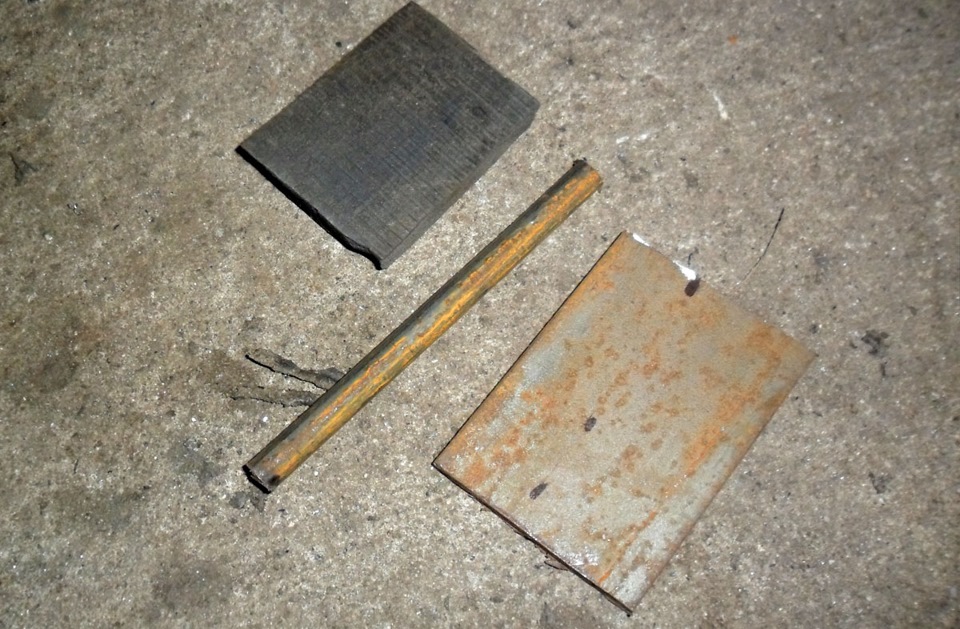

Сделан он из обрезка металла 3 мм, куска атматуры 8 мм и куска пористой резины 10 мм.

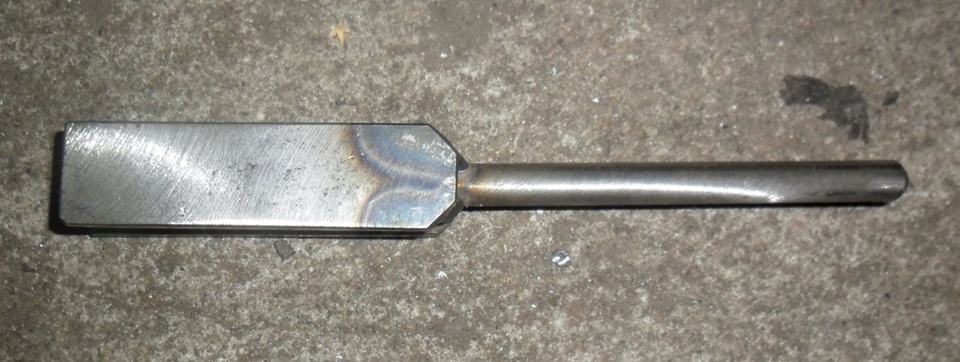

Из арматуры и полосы сварил вот такую вилку:

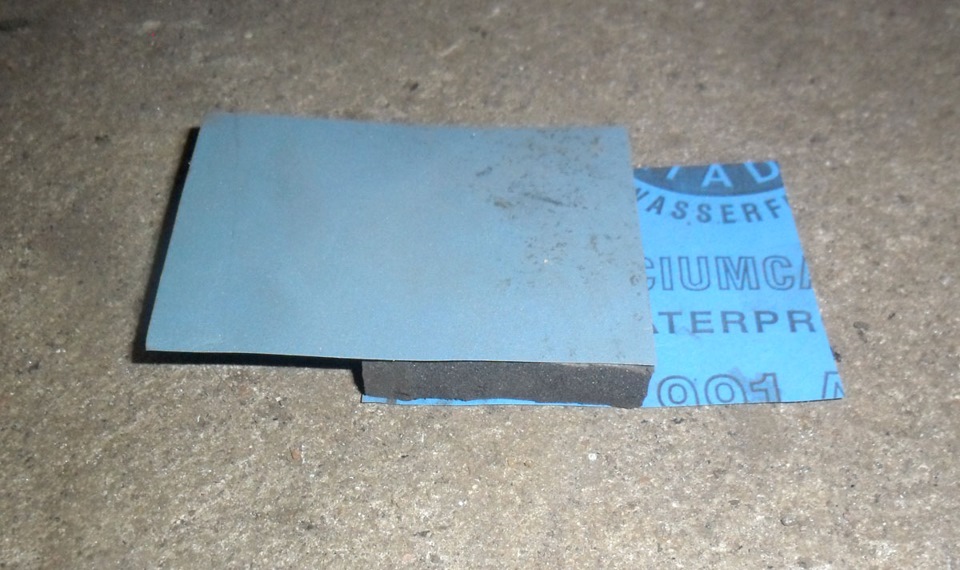

В вилку с натягом вставляется бутерброд из резины и наждачки с обеих сторон:
Размер резины сделан чуть больше диаметра цилиндра, чтобы наждачка при обработке плотно прижималась к стенкам.

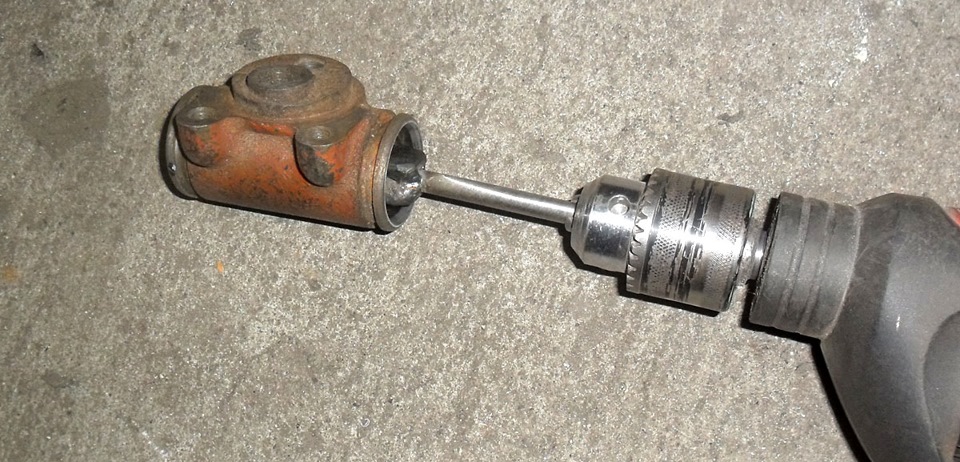

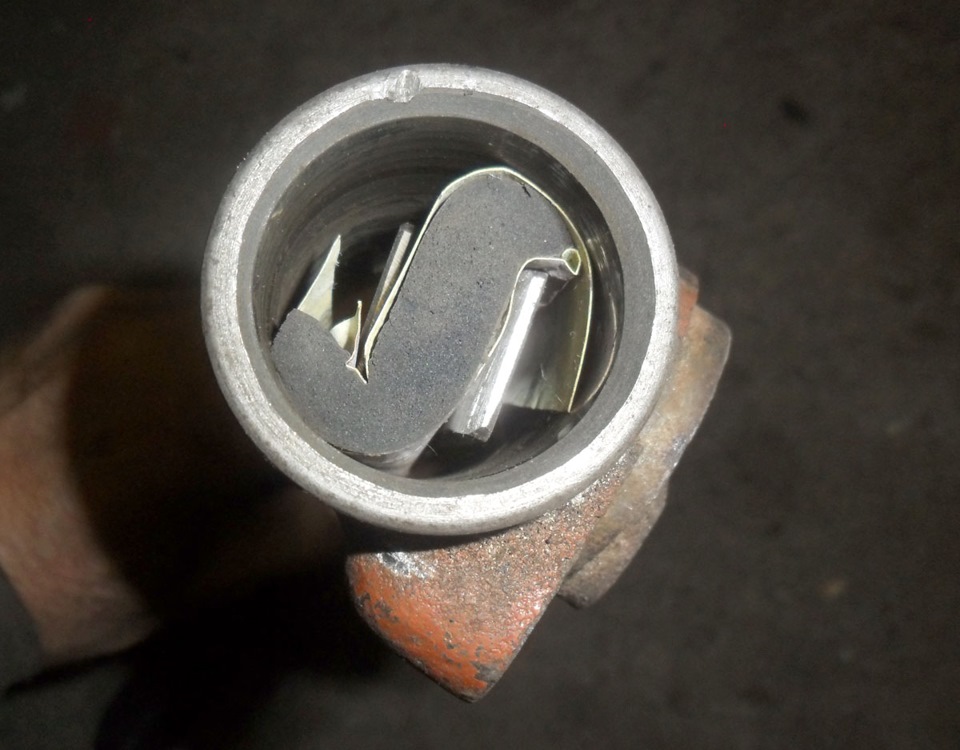

Вставляется в цилиндр вот так:
Потом меньше минуты работы дрелью, и зеркало цилиндра восстановлено.
В тяжелых случаях нужно несколько раз заменить наждачку и использовать её разной зернистости.
Подробнее о процессе восстановления старых цилиндров можно посмотреть в моем БЖ здесь:
www.drive2.ru/l/5007255/
Метки: полировка цилиндров
Комментарии 75
я должен оставить это здесь, купил себе такое, сначала ей буду ровнять, а потом с пастой полировать
Эта штука не влазит в цилиндр диаметром меньше 28мм.
сегодня проверю, у меня не конкретно такая, похожая.
Эта штука не влазит в цилиндр диаметром меньше 28мм.
Спецом сфоткал, минимальный диаметр 1/2’’ а это 12,5 мм
Этот поменьше, чем мой. У моего написано от 3/4′, а влазит только в 24 мм. У них размер, видимо, указан при полностью сточенных камнях.
а диаметр цилиндра не теряется?
проще новые цилиндры купить
Честно говоря, надоело уже отвечать на подобные комментарии. Проше купить новую машину, когда старая сломается.
Попробуйте найти новые цилиндры для 407 Москвича, например, или для ГАЗ 21
Ну для Москвича может и не найдешь))
Честно говоря, надоело уже отвечать на подобные комментарии. Проше купить новую машину, когда старая сломается.
Попробуйте найти новые цилиндры для 407 Москвича, например, или для ГАЗ 21
Зачет в далекие времена на Урала так же примерно делал
Примерно, таким способом на москвиче суппорта восстанавливал! Геммор-ещё тот… Отличная работа!
Тема очень актуальна. Например, на Мерседесах это настоящая головная боль. Особенно задние тормозные механизмы. Они чаще всего АТЕ и в силу конструкции со временем начинают закисать и клинить.
Мне профессионалы со станции Мерседес-Звезда Руси приговорили оба суппорта к замене. На вопрос: И что, ничего сделать нельзя? Однозначно ответили: Да ты что! Это невозможно!
Я пошел «своим путём» В результате: все тормозные колодки изнашиваются до неприличности одинаково. Плюс, тормоза просто «железобетонные» Пробег на колодках уже около 60 000.
Вот мой опыт ремонта суппортов, на примере задних. www.drive2.ru/l/3145797/
Профессионалы со станции могут только поменять старую деталь на новую. Ремонтировать старую им не выгодно. Я раньше доверял их мнению, пока сам не стал заниматься своими машинами.
Согласен. Они же и гарантию дают. А это только с новыми деталями и узлами возможно.
Но вот разобраться в самой сути проблемы, понять физический смысл… И восстановить! Это видимо не всем дано.
Кстати, цилиндры на Волге, я восстанавливал полировкой. Брал ручку от шватры! (смеяться не надо) она очень подходила по диаметру. Пропиливал её немного вдоль ножовкой по металлу. В образовавшийся пропил просовывал материю, смазывал маслом, натирал пастой ГОЙИ и зажимал в токарный станок.
Далее, втискивал на материю цилиндр и включал станок. В процессе добавлял масло и пасту.
На выходе получалось идеальное зеркало. Тормоза работали отменно.
Хорошо, что Вы это написали. А то я уже начал сомневаться в правильности моих действий из-за некоторых комментов. Моя технология годами еще не проверена.
Лада 4×4 3D Ручная сборка › Бортжурнал › Сборка блока цилиндров
Доброго времени суток, господа. Начну потихоньку описывать сборку и постепенно добавлять информацию по ходу сборки.
Итак, поехали.
За основу двигателя был взят блок цилиндров ВАЗ 21213, оставшийся от двигателя моей зеленой нивы — двигатель был снят по причине сильного износа, он прошел более 500 000 километров, и на зеленую ниву я сразу поставил заранее собранный двигатель — машина используется для рабочих нужд, нет времени для ее простоя. В результате остался свободный «убитый» двигатель.
Блок цилиндров был гильзован, расточен под размер 82.0. В сервисе сразу набили зеркала на стенках цилиндров. Также были заменены и развернуты втулки привода масляного насоса и распределителя зажигания. Коренные и шатунные шейки коленвала были расточены под размер 1.0 мм. Перед сборкой все было основательно очищено от стружки.
Комплект шатунно-поршневой группы был приобретен производства фирмы «Мотордеталь», г. Кострома. Также были куплены новые шатуны 21213. Разница в весе шатунов без какой — либо доработки составляет 0.015 грамма (удивило!), в весе поршней-0.01 грамма.
Следующими этапами были подготовка боковых крышек двигателя,
выпрессовка старых сальников коленчатого вала, запрессовка новых,
замена подшипника коленвала. В качестве оправки для установки сальников были использованы извлеченные сальники.
Таки нашел колено 2130, утяжелённое, для движка 1.8. Переставлять пришлось уже перед установкой алюминиевых крышек, докупал вкладыши коленвала, т. к. распределение масла в каналах там иное, не как на 21213.
Процесс увлекал настолько, что я забывал делать фотоснимки. В общем, был установлен масляный насос, шестерни, цепь, натяжитель, фиксатор цепи, привод масляного насоса и распределителя зажигания, трубка щупа уровня масла-сапун, нижняя крышка двигателя, маховик,
защита двигателя и сцепление. Затем блок был состыкован с коробкой передач в автомобиле и установлен на подушки, к двигателю был прикручен редуктор переднего моста
, генератор, стартер, помпа с патрубком печки, крыльчатка помпы. Затем был установлен радиатор.
Важный нюанс-не забыть перед установкой блока подвести трубу выпускного коллектора («штаны») в подкапотное пространство.
Между ГБЦ и блоком — 1 алюминиевая и 2 обыкновенных прокладки ГБЦ, потому что ход поршня больше. Прокладки были выбраны с медной окольцовкой масляного канала.
Следующим ходом была установка и настройка ГБЦ.

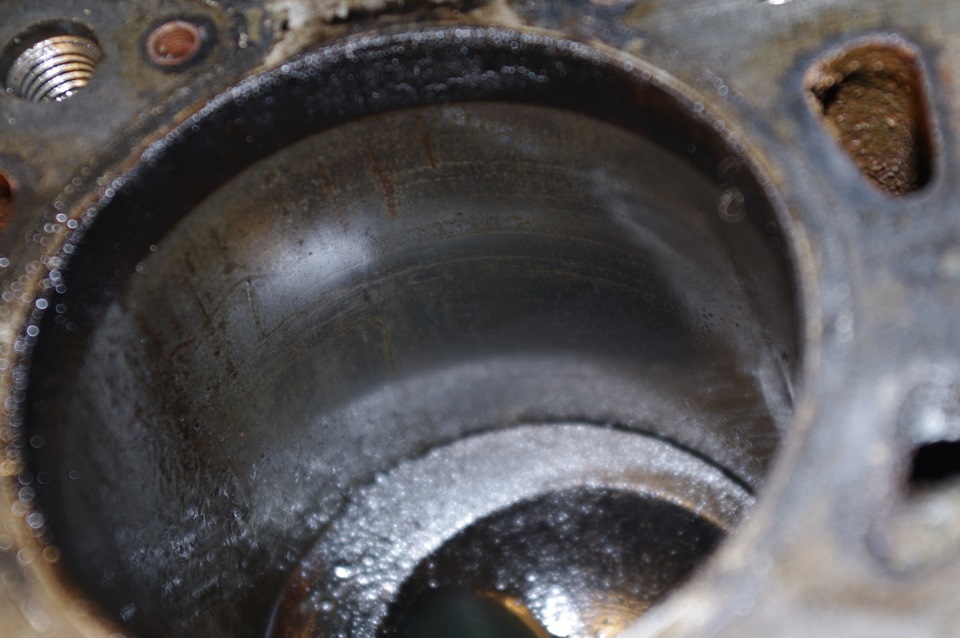

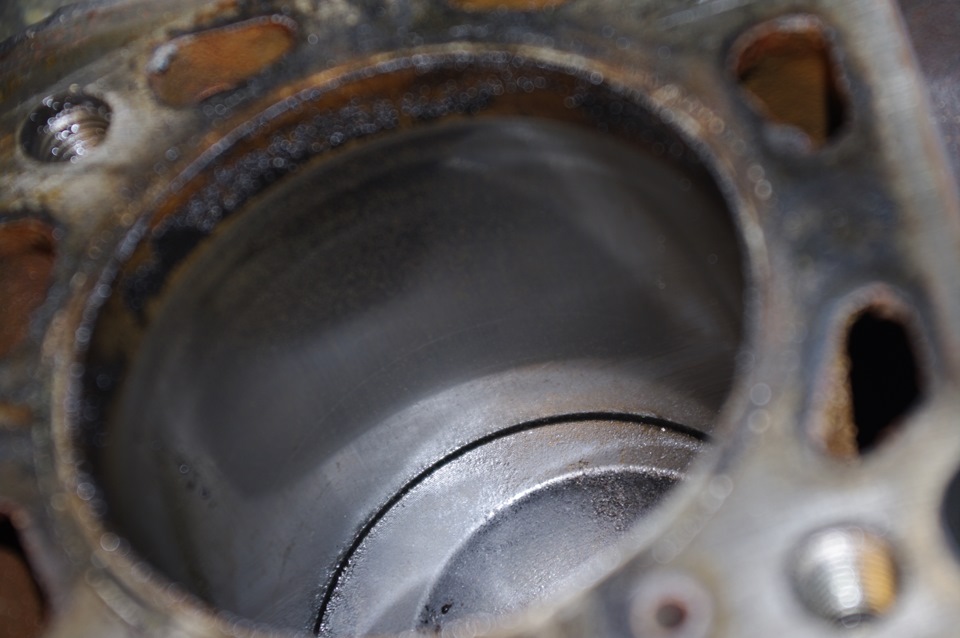

Audi 200 Avant Quattro 2.1 Turbo › Бортжурнал › Зеркала цилиндров
Audi 200 1986, двигатель бензиновый 2.1 л., 182 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Audi A4, 2008
Audi 100, 1992
Audi Q3, 2016
Audi Q3, 2014
Комментарии 18
Если блок будет делаться-расточка и хон. Все остальное-трата времени. Один раз сделать и забыть!
надо трогать ногтем, если за что то цепляется и если чувствуешь сверху ступеньку
то увы придется точить
хон эт все фигня, если его стерло то к лушему))
да вот ногтем нигде не цепляется, только сверху нагар, ступеньки тоже нету, только всё выглядит печально
попробуй шкуркой меленькой 400 например
надо трогать ногтем, если за что то цепляется и если чувствуешь сверху ступеньку
то увы придется точить
хон эт все фигня, если его стерло то к лушему))
что простите за инструмент такой, НОГАТЬ?
а хон, да, фигня. ногать лучше.
ногать хрен его знает
а вот ногОть у тебя на пальцах как у всех
не знаешь русский не пиши. не позорься
пардон мсье за акцент. не думал что вам так болезненно сделается.
я ж не советую ногтями что то мерить. а вы меня за букву в слове позорите.
опять ошибки((( ладно закрою глаза на это. вы же белорус
нужно нутромером мерить. но пальцем можно почувствовать износ и увидеть глазами.
обоснуй почему не советуешь? не думаю что у каждого дома есть профессиональный инструмент
все просто. отсутствие хона, косвенный признак к расточке.
даже если хон остался в местах, где нет контакта юбки с цилиндром ((по сторонам стопорных колец)) а вытерт до зеркала там где юбка контактирует по цилиндру, по нормальному это расточка. в большинстве случаев оставляют как есть, ибо ремонт дорого.
картинки выше, обсуждать по сути нечего. однозначно расточка. + замена втулок вгш.
Тут можно спорить долго. Точить или нет. Ездить будет так и так))
конечно будет. еще бы да не поехало. ух как поедет.
еще наждачкой советуют потереть))
подскажите, чем ему потом абразив оттуда вымыть?
fastpic.ru/view/88/2016/1…0a03d1b386b5ff6f.jpg.html
типичный пример. остатки хона есть, 0.09 зазор.
что говорить про полностью зеркальный цилиндр? хорошо если в 0.15 влезет
так шо, спорить собственно не о чем. так все видно и ясно.
а пальцем удобно в носу порядок наводить)
Ржу можно мелкой наждачкой снять…а вот раковины…тут уже только растачивать…
как раковин таковых там нету, всё гладко, на фотографии действительно выглядит как раковина, а по факту, зерцало цвет поменяло
Ну тогда шкуркой пройтись снять ржу и всё…смазать главное потом…
как раковин таковых там нету, всё гладко, на фотографии действительно выглядит как раковина, а по факту, зерцало цвет поменяло
шкуркой думаю от 1500

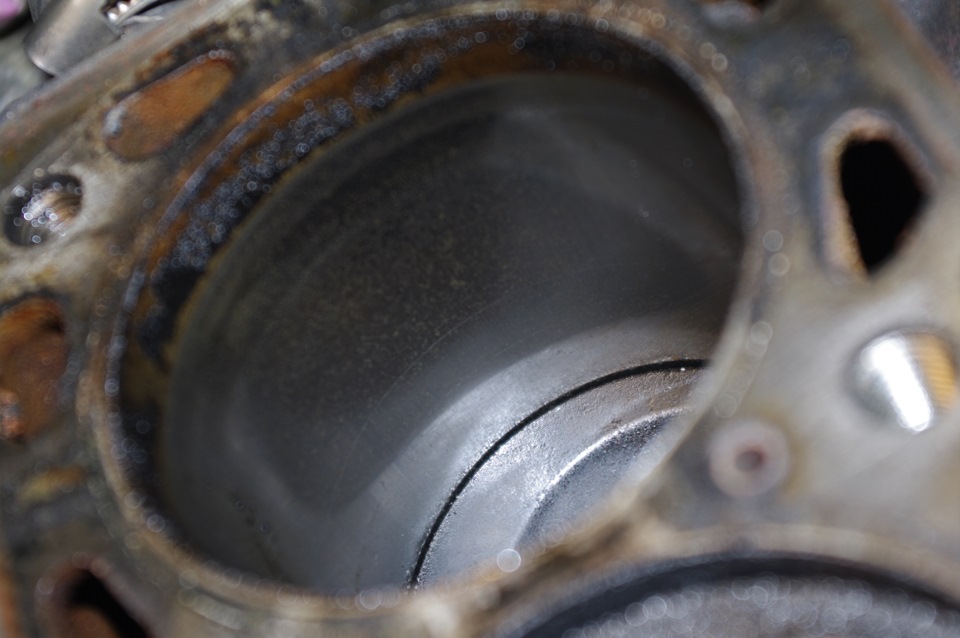

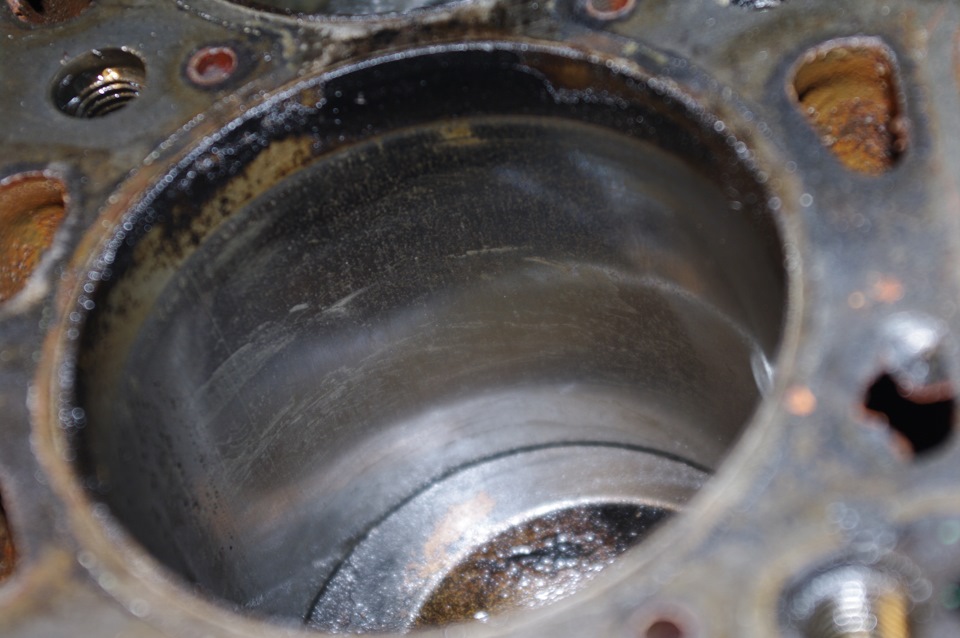

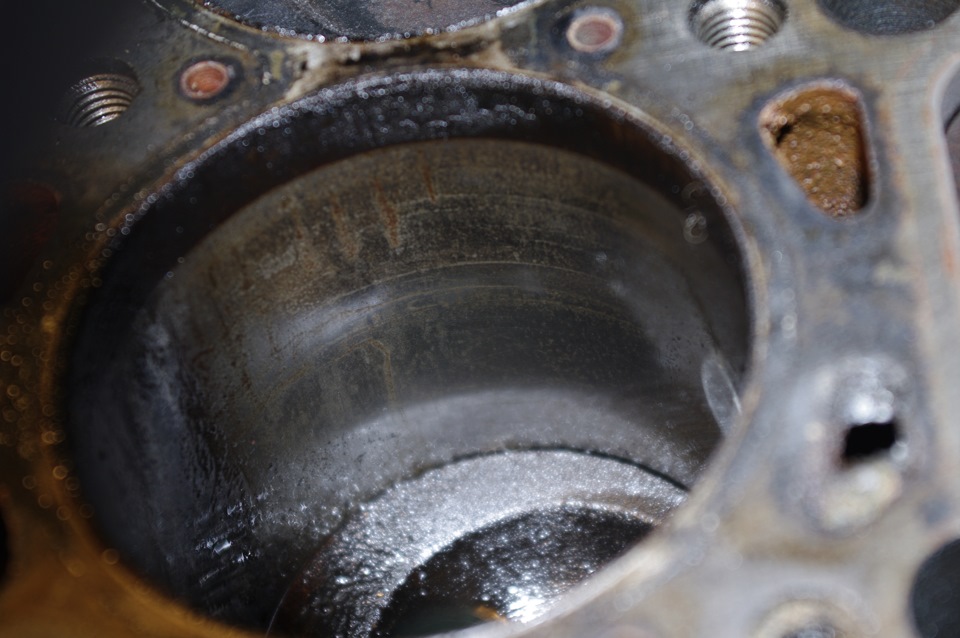

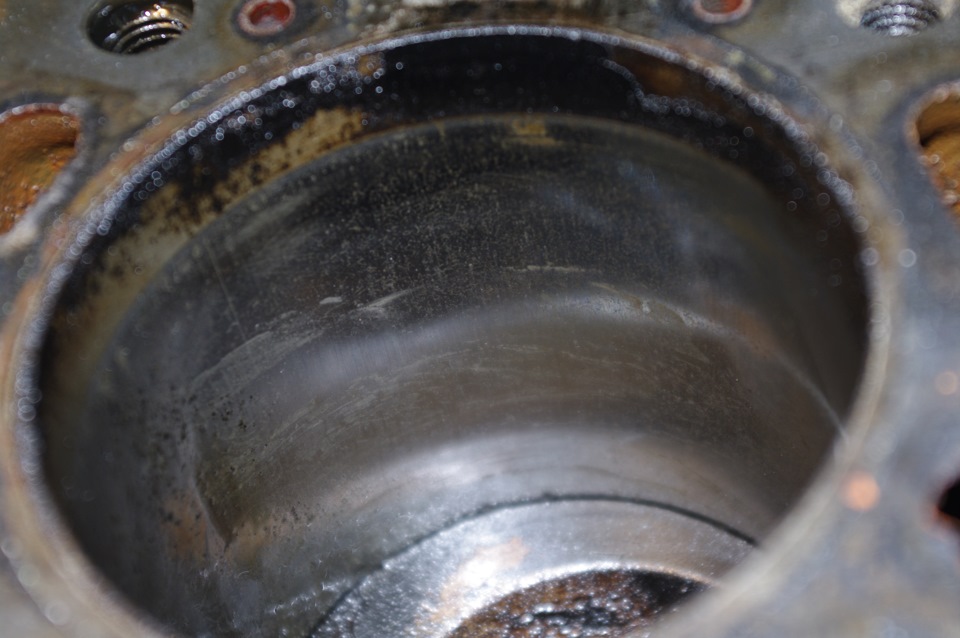

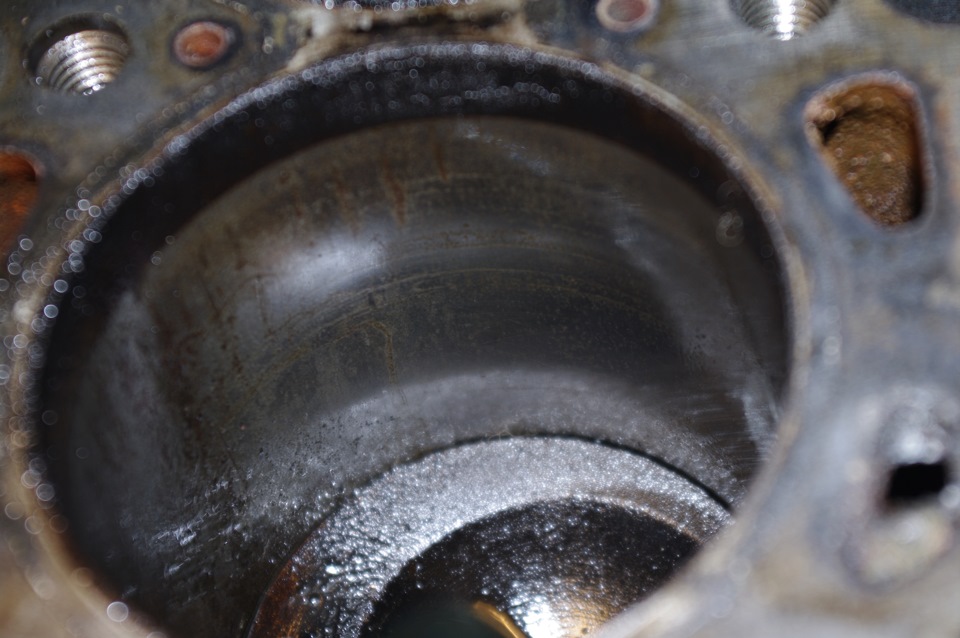

Я не спец по движкам. НО- ваши фото зеркала на стенках цилиндров-как то удручает. Ржавчины, раковин и рисок НЕ должно быть. Хон должен быть равномерным. «Сетка» кругов(от хонинговки) на стенке цилиндра должна хорошо просматриваться(по норме).Такое впечатление, что блок лежал на улице под навесом и ржавел. Если ЭТО фото вскрытого рабочего ДВСа-мне жаль его состояния. Выход-расточка и хонинговка у грамотного мастера.
