Самодельный ракетный котёл. Часть вторая
Самодельный, недорогой и экономичный твердотопливный котёл, превосходящий по своим показателям многие промышленные образцы – продукт, заслуживающий самого пристального внимания. В первой части материала мы описывали теорию, а также подготовительный этап, которые предшествовали разработке и сборке ракетного котла. Во второй части мы расскажем о его ключевых узлах и особенностях самостоятельного изготовления.
От теории к практике
Для начала напомним нашим читателям, почему Perelesnik решил сделать твердотопливный котёл самостоятельно, а не пошёл покупать готовый в магазине.
После того, как я сделал такой котёл, мне больше не нужно думать о множестве вещей. Например, для работы моего котла не нужна классическая дымовая труба, т.к. тяга и так достаточна. На его работу не влияет атмосферное давление, приток воздуха, температура и влажность как внутри, так и снаружи помещения. В котёл можно закладывать влажные некондиционные дрова и не нужно выбирать определённые сорта твёрдого топлива.
Конечно, котёл не работает сам по себе. В ходе эксплуатации отопительного прибора пользователю экспериментальным путём пришлось нащупывать ряд нюансов, благодаря которым котёл «заработал на полную катушку». Это: момент загрузки и укладки топлива, его правильный розжиг, регулировка оптимальной подачи воздуха и т.д. Но это стоило затраченных усилий, т.к. чем лучше знаешь принцип работы любого оборудования, тем выше от него отдача. По мере накопленного опыта процесс обслуживания доводится до автоматизма.

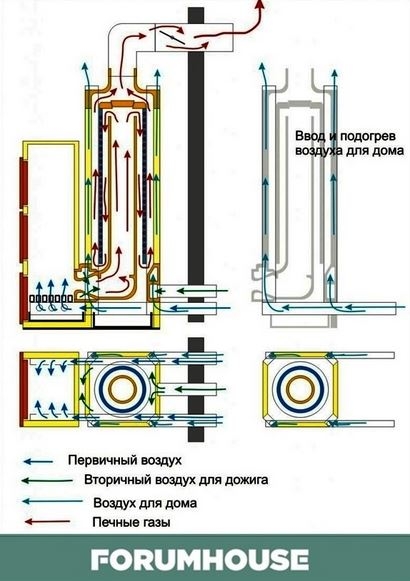

Как и у любого, грамотно спроектированного механизма, у данного котла есть «фишка», благодаря которой достигается высокая эффективность его работы. Это т.н. «J-труба» — сердце ракетного котла.
Отливка ракетной трубы
Помимо расчёта оптимальных размеров ракетной трубы, нашему пользователю нужно было определиться с материалом, из которого её можно изготовить. Дело в том, что «J-труба» должна длительное время работать при температурах около 1000°C. Поэтому материал, из которого она будет изготовлена, должен быть жароустойчивым и с низкой теплопроводностью. При этом сама «J-труба» должна иметь небольшие габариты.
Что и говорить — задача не из простых. Сразу отпали дымоходные трубы – они не выдержат такие температуры. Металл, даже жаростойкая котловая нержавейка, тоже долго не протянет при таких условиях. Был ещё один вариант — сложить трубу из огнеупорного кирпича (например, шамотного), но это повлечёт за собой целый ворох забот. Придётся делать большой теплообменник, затем корпус котла и т.д. В результате котёл, одним из преимуществ которого является компактность, вырастает до огромных размеров.
Всем, кто захочет последовать по стопам Perelesnikа, следует учесть один нюанс.
Взвесив все «за» и «против», пользователь остановился на одном варианте материала для трубы — керамике. Дело осложнялось тем, что пойти и купить готовое изделие не представлялось возможным. Оставалось одно — засучить рукава и с головой окунуться в эксперименты по подбору оптимального состава керамики. Забегая вперёд, скажем, что Perelesnikу удалось самостоятельно разработать состав, который можно отлить в форму, не опасаясь, что в процессе формовки он пойдёт трещинами. Состав керамики получился настолько удачным, что в нём можно было расплавлять гвозди без разрушения материала.
Самое интересное, что на одной фирме, занимающейся изготовлением керамических изделий, также пытались сделать такой состав. Два месяца поисков не увенчались успехом. Изделие разрывало.
В высокотемпературный состав, разработанный нашим пользователем, входят следующие компоненты:
Также в состав добавлялись доли процента дефлокулянтов: поверхностно-активных добавок, препятствующих слипанию мелких частиц и обеспечивающих текучесть массы. В частности, использовалась кальцинированная сода и жидкое стекло.
Сколько конкретно добавлять дефлокулянта, зависит от текучести шликера. На одно ведро примерно уходило 1 столовая ложка кальцинированной соды и 1.5 ложки жидкого стекла. Главное — чтобы шамот не выпал в осадок, а на поверхности шликера не было воды. Если переборщить с добавками, то шликер приобретает студенистую консистенцию. Это плохо для литья. Смесь (её консистенция) должна быть похожа на ПВА клей. Если отстоять массу 2 часа, то в шликере ничего не должно расслаиваться, оседать или всплывать.

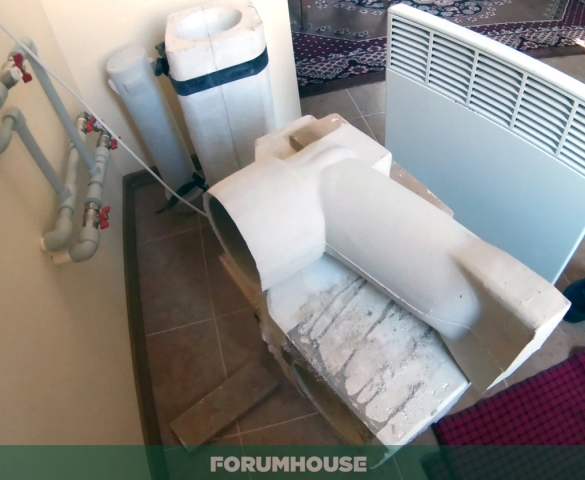

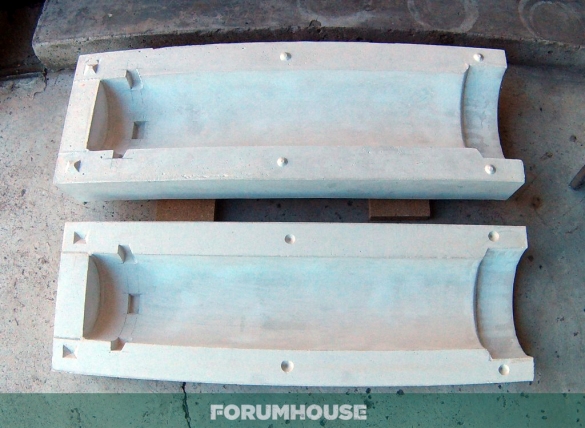

Итак, после того как состав смеси был подобран, пришёл черёд отливать «J-трубу». Для удобства литья вертикальный участок трубы разделили на 2 части. Сам процесс наглядно виден на следующих фото:

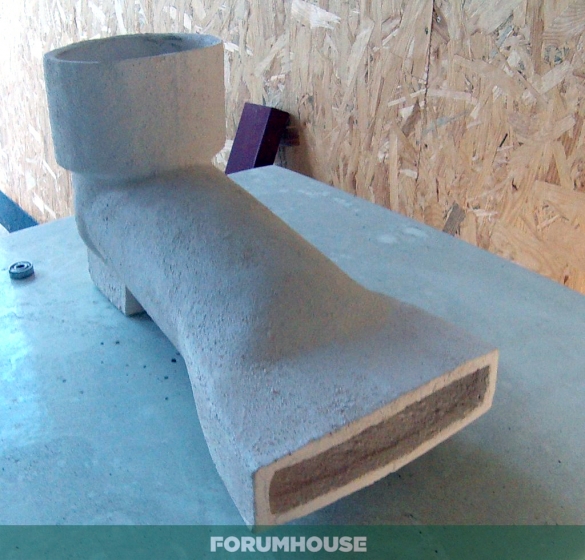

Нижняя часть трубы

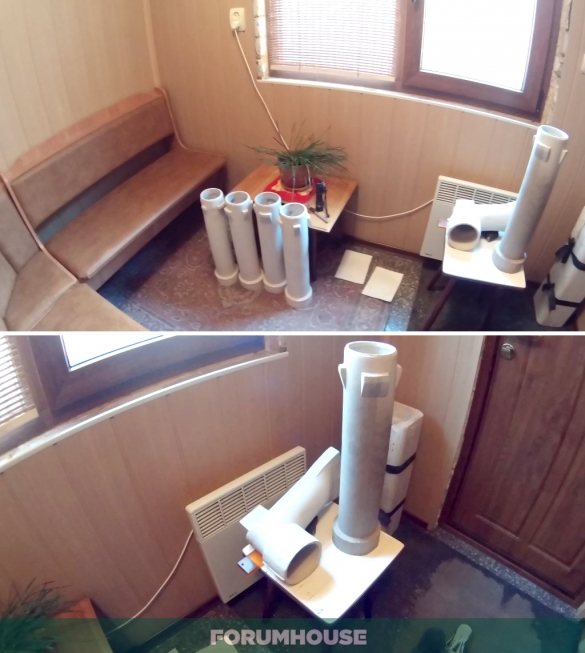

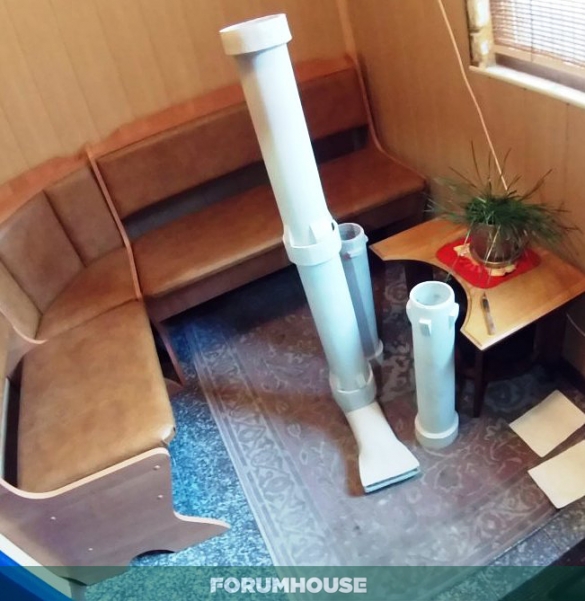

Труба в собранном виде

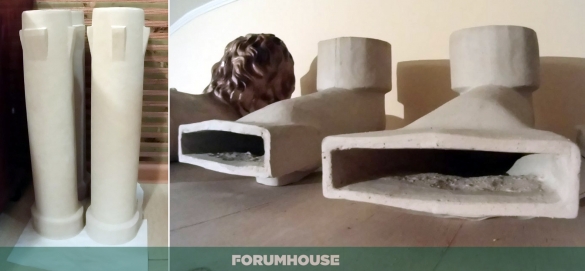

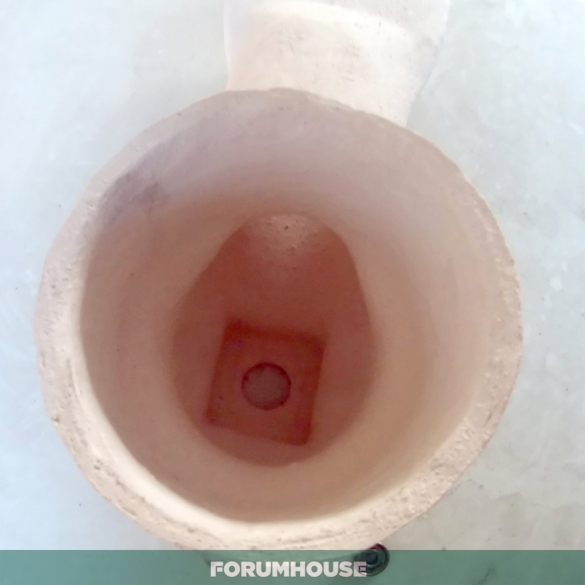

Обжиг производился при температуре 1100°C. На выходе получилась звенящая, толстостенная керамика, по внешнему виду неотличимая от промышленных изделий. На отливку 1 детали уходило 3 дня, включая саму заливку и последующую разборку формы. Затем заготовки несколько дней сушили и только потом обжигали.

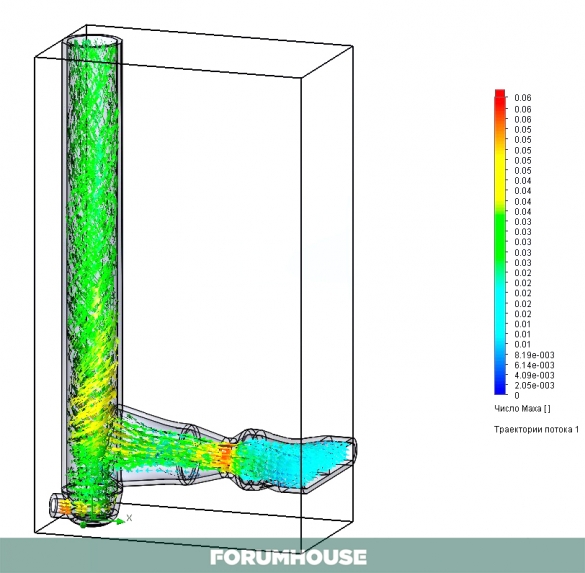

Расчёт ракетной трубы
Кроме подбора состава керамической смеси, не менее важно рассчитать оптимальные размеры ракетной трубы, т.к. это напрямую влияет на эффективность работы котла. Засев за расчёты, помним, что вход в «J-трубу» — это самое узкое место в системе. После него все остальные сечения должны последовательно увеличиваться не менее чем на 2 см.
Единственное, что я сделал — это значительно увеличил сечения, по которым горячий газ проходит вдоль стенок теплообменника. Это замедляет скорость потока.
Чтобы рассчитать размеры трубы, пользователь взял за основу размер пиролизной щели для котлов мощностью на 20 кВт. Затем, оттолкнувшись от этого входного параметра, он нашёл остальные размеры трубы. Как показала практика, такой подход оправдал себя.
Для наглядности представляем примерный алгоритм расчёта ракетной трубы.
Возьмём за основу данные из следующей таблицы:
Из таблицы берём первое значение. Для удобства переводим цифры из мм в см. Находим площадь входной щели трубы: 12х3 = 36. Получаем — 36 см².
Дальше: труба должна иметь большее сечение. Отсюда: если принять внутренний диаметр трубы в 8 см, то, чтобы найти площадь, используем формулу: S = πR^2, где R – радиус круга. Находим радиус: 8/2=4 см. Возводим радиус в квадрат (во вторую степень), для чего умножаем его на себя. Получаем: 4х4=16 см. Умножаем полученный результат на число «Пи»: 16х3.14 (округляем) = 50 см².
Если разделить 50/36, то, округлив полученное значение до 1.38, выходим на необходимый нам коэффициент отношения площади входного отверстия: 1.3-1.5.
Зная диаметр трубы, вычисляем внешний диаметр модели для отливки формы. Внутренний диаметр – 80 мм. Прибавляем стенки толщиной в 10 мм. Получаем – 100 мм. Учитываем, что керамическое изделие может дать усушку в 10-15%. Итого: наружный диаметр модели – 110-115 мм.
Длина вертикальной части «J-трубы» приведена в американском учебнике по строительству ракетных печей, о котором упоминалось в первой части материала. Она равна 0.8-1 м. Этот размер получен экспериментальным путём, выдержав его, получаем работоспособную систему.
Длина горизонтального участка трубы должна быть меньше, чем половина длины вертикального участка, т.е. меньше, чем 0.5 м. У автора котла эта величина равна 0.3 м. Делать горизонтальный участок слишком коротким тоже не следует, т.к. газы, перед тем как попасть в вертикальную, «разгонную» часть трубы, должны как следует разогреться. Не забываем о теплоизоляции короткого участка. Это снизит потери тепла и создаст все условия для дожига газов. Для того, чтобы в нижнюю часть вертикальной трубы подать вторичный воздух, пользователь добавил в конструкцию форсунку.

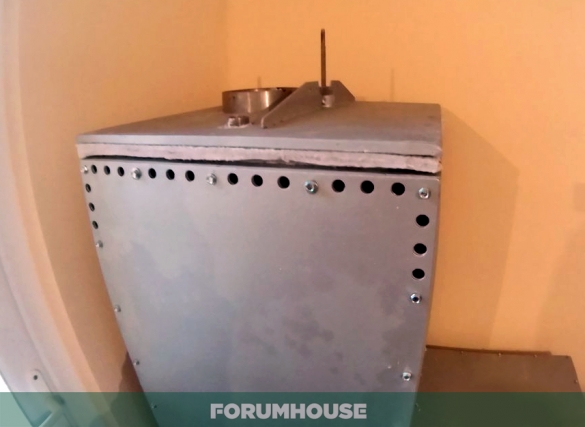

Сборка котла
После изготовления трубы пришёл черед делать теплообменник. Пользователю нужно было получить 2 м² активной поверхности теплообмена и минимальный объем теплоносителя в котле. Для этого потребовался лист нержавеющей стали размером 2х1 м. Следующая схема наглядно демонстрирует, что горячий газ из «J-трубы» опускается вдоль внутренней части теплообменника, а потом поднимается вдоль наружной, нагревая теплоноситель с двух сторон.
Т.к. расстояние между стенками теплообменника около 20 мм, то теплоноситель быстро нагревается. Жидкость подаётся насосом снизу, забирается сверху, набирая +30°C за 1 проход.

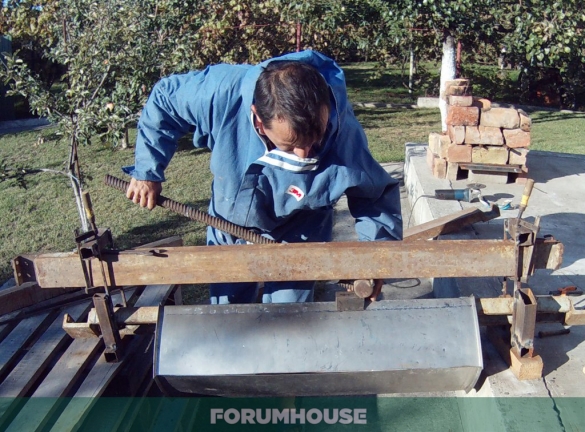

Чтобы согнуть нержавейку толщиной 2 мм, пользователю пришлось изготовить гибочный станок. Сварка велась аргоном.

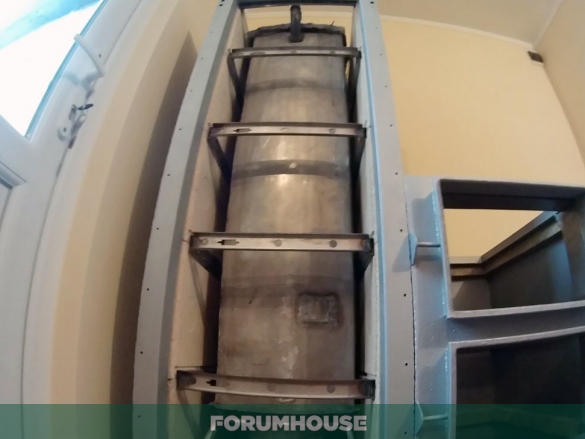

Теплообменник, установленный в котёл.

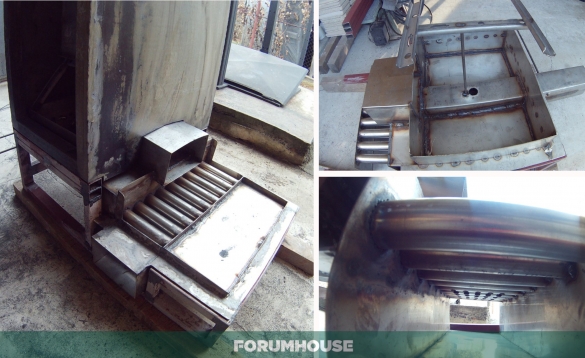

По конструкции самым сложным оказался нижний блок.

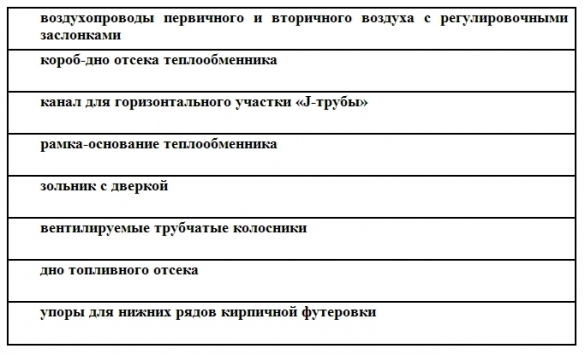

Список узлов, которые в нём находятся, представлен в следующей таблице:

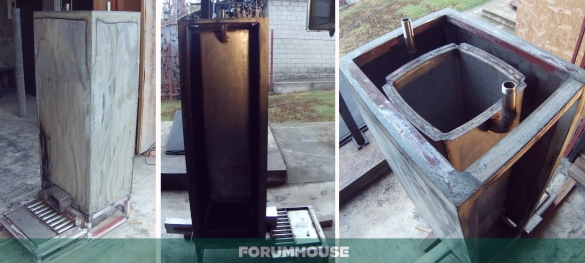

Для изготовления блока и колосников (труб) также использовалась 2-х миллиметровая нержавейка.

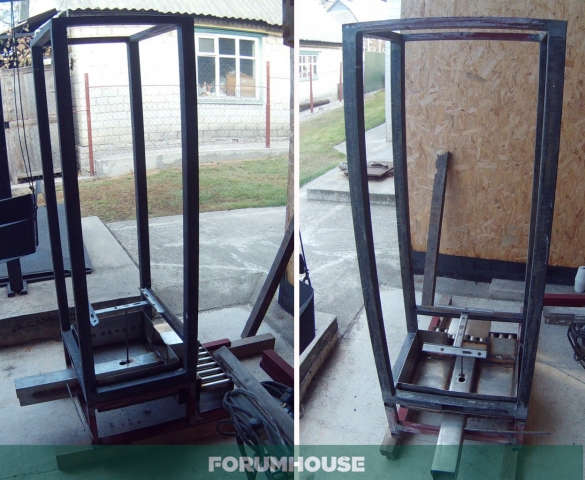

Рама теплообменника сварена из труб 4х4 см. Трубы образуют единую замкнутую конструкцию. Благодаря этому воздух, поступающий в помещение с улицы, нагревается, а в самом помещении поддерживается небольшое избыточное давление.
Боковые панели (3 шт.) сделаны из стали толщиной 2 мм и приварены к раме. Переднюю панель и крышку можно снять. Это упрощает монтаж и обслуживание котла.
Топливный бункер — это короб из стали толщиной в 2 мм. В нём сделаны 2 дверки и крышка на винтах. Дверки теплоизолированы, имеют защитный экран из нержавейки, также проложен уплотнительный шнур.
Крышка бункера сборная. «Пирог» следующий: рамка из нержавейки, кирпич, огнеупорный фетр, стальной лист на винтовом соединении.
Твердотопливные котлы своими руками: схема котла на твердом топливе, размер самодельного котла отопления, конструкция, чертеж, как сварить котел длительного горения, как сделать
Как увеличивается длительность горения твердого топлива
Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.
Разновидности классических котлов с увеличенной топливной камерой
Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом неэффективно, и вот почему:
Заводской котел с увеличенным топливником, где дрова горят сверху вниз
В действительности, твердотопливные котлы длительного горения – это те, что имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше в топке дров, тем дольше они горят и выделяют тепло.
Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:
Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.
Классический котел продолжительного горения
В данном разделе вашему вниманию предлагается самодельный отопительный агрегат на дровах и угле, разработанный и сделанный нашим экспертом Виталием Дашко. Мастер собрал на заказ несколько десятков подобных теплогенераторов разной мощности, постоянно совершенствуя конструкцию. Краткий обзор ТТ-котла смотрите на видео:
Надежность и эффективность котлов уже проверена временем на различных объектах. Технические характеристики представленной модели агрегата следующие:
Для справки. Мастер изготавливает котлы длительного горения разной мощности, в линейку входят агрегаты на 16, 24, 36 и 130 кВт. Цена готового изделия на 24 кВт при заказе у мастера составляет около 450 у. е. Все вопросы и уточнения, связанные с устройством твердотопливного котла и его изготовлением, можно обсудить лично с Виталием, чьи контакты указаны на странице «Наши эксперты».
Устройство и габаритные размеры дровяного котла длительного горения для изготовления своими руками показаны на чертеже:
Теплогенератор успешно функционирует как на дровах, так и на угольном топливе. Полезная вместительность топливника посчитана до нижней кромки загрузочного проема, поскольку камеру нежелательно заполнять доверху. Работа котла происходит в таком порядке:
Контроллер изменяет производительность вентилятора по своему усмотрению с целью достичь максимальной эффективности горения. Сжигание тлением в данном самодельном котле отсутствует, он либо находится в состоянии ожидания, либо сжигает дерево и уголь в интенсивном режиме.
Внутреннее устройство агрегата показано на чертежах котла в разрезе:
В отопительной установке реализован классический способ сжигания твердых видов топлива с прямой передачей тепла стенкам водяной рубашки и своду, являющемуся днищем котлового бака. В этот бак погружен жаротрубный теплообменник, отбирающий теплоту дымовых газов. Подогретый в канале воздух подается в топку снизу, через колосниковую решетку. Длительность горения обеспечивается за счет:
Устройство задней части и жаротрубного теплообменника изображено на следующем чертеже:
Инструменты и материалы для изготовления
На заготовки для сборки твердотопливного котла долгого горения обычно идет низкоуглеродистая сталь марок Ст 3, 10, 20. Лучший вариант – Ст 20, сделанные из нее теплогенераторы служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45) имеет свойство прикаливаться от высокой температуры, а потому для сварки теплогенератора непригодна.
Если у вас имеется достаточный опыт сварочных работ и возможность купить металл подороже, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). Как самостоятельно определить марку стали с достаточным приближением, рассказано в этой статье.
Перечень заготовок, из которых вы станете собирать твердотопливный котел своими руками, приведен в виде таблицы:
Совет. Заготовки лучше всего рубить на гильотинных ножницах где-нибудь в мастерской. Так вы сэкономите массу времени на ручную резку и зачистку от заусенцев.
Дополнительно потребуются такие материалы:
Из инструментов стоит отметить аппарат сварочный, болгарку и дрель, для сварки используются электроды АНО-21 либо МР-3С. Остальное — стандартный набор измерительных приспособлений и инструментов, имеющийся в каждом доме.
Вентилятор и блок управления польского производства подходит к любому самодельному ТТ-котлу
Применяемый в ТТ-котле комплект автоматики, состоящий из блока управления, вентилятора и датчика температуры – польского производства (не перепутайте с китайским, он выглядит так же). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.
Сборка отопительного агрегата
Первый этап изготовления котла долгого горения заключается в сборке корпуса топливника из металла толщиной 4 мм сваркой на прихватках. Все начинается с днища агрегата, к которому прихватываются боковые стенки, крышка свода и проемы для дверок, как изображено на фото:
Лист днища выпускается в каждую сторону в соответствии с чертежом, в то же время он служит нижним обрамлением дверцы зольника. Внутри камеры на сварке закрепляются полочки из уголков, куда будет опираться колосниковая решетка. Собранный топливник тщательно проваривается по всем стыкам и проверяется на герметичность.
Второй этап – монтаж водяной рубашки из металла 3 мм. Ее толщина у боковых стенок составляет 2 см, поэтому к корпусу топливника следует приварить отрезки стальной полосы, выпустив их на 20 мм. К ним прихватываются стальные листы обшивки.
Внимание! Водяная рубашка начинается на уровне колосниковой решетки и не омывает зольную камеру.
Посередине в шахматном порядке ставятся так называемые клипсы. Это стальной круг, пропущенный через отверстия в стенке котлового бака и приваренный к топке встык. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:
На фото справа видно, где находится низ водной рубашки, слева – котловой бак
Несколько слов о том, как сделать добавочные клипсы по краям водяной рубашки самодельного твердотопливного котла. Нужно взять полосу 20 мм и вставить ее с торца между стенок на глубину 50—100 мм, а затем приварить с обеих сторон.
Третий этап – монтаж жаровых труб в верхнюю часть котлового бака. Для этого в задней и фронтальной стенке согласно чертежу прорезаются отверстия, куда вставляются трубы. Их торцы герметично провариваются, как и все стыки водяной рубашки.
Жаровые трубы теплообменника расходятся веером от дымоходного патрубка

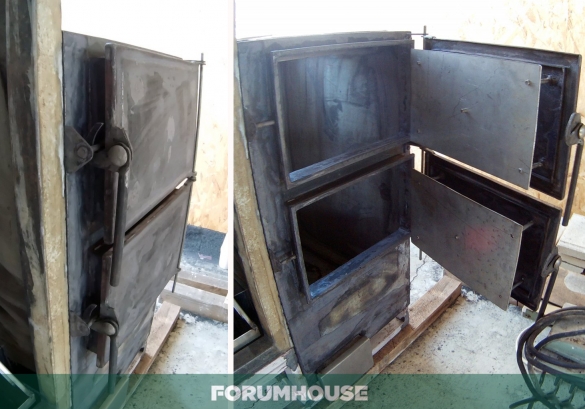

Четвертый этап – изготовление дверец и колосниковой решетки. К дверкам изнутри приваривают полосу в 2 ряда, а между ними вкладывают асбестовый шнур, это будет уплотнение притвора. Колосники делают из уголков №5, приваренных наружным углом вниз. Так они служат рассеивателями воздуха, подающегося вентилятором в зольник.
На пятом этапе в стенки котлового бака врезаются штуцеры для присоединения подающего и обратного трубопровода, устанавливается патрубок дымохода и воздушный канал из трубы 60 х 40 мм с фланцем крепления вентилятора. Воздуховод входит в зольную камеру на середине задней стенки, сразу под водяной рубашкой.
Этап шестой – приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной обшивки котла длительного горения.
Этап седьмой, последний. Котловой бак обкладывается с боковых сторон и сверху базальтовым утеплителем, последний фиксируется с помощью шнура. После остается прикрутить листы крашеного металла саморезами к закладным деталям и установить дверцы.
Плотное базальтовое волокно хорошо утепляет корпус и спокойно выдерживает высокую температуру. Стекловату применять не стоит
В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котле сверху. Датчик температуры необходимо вложить под базальтовый утеплитель со стороны задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения можно внести ряд полезных дополнений, по вашему желанию:
Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле с целью ее нагрева на хозяйственные нужды. Нужно взять 10 м медной трубки диаметром 8—12 мм и выгнуть из нее змеевик в виде спирали. Последняя наматывается внутри котлового бака вокруг жаровых труб, а концы выводятся наружу с задней стороны агрегата. Получаем двухконтурный котел длительного горения.
Примечание. Практика эксплуатации данных теплогенераторов показала, что монтаж электрического нагревателя необходим тем домовладельцам, кто желает отапливать дом по ночному тарифу. В остальных случаях длительности горения хватает, чтобы не бегать в котельную среди ночи с целью подбросить дровишек.
Пленку с крашеного металла лучше снять сразу, а дверки покрыть термостойкой эмалью
Ножки агрегату можно приделать на любом этапе, выбрав подходящие отрезки металлопроката. Подробности и секреты сборки ТТ-котла смотрите в авторском видео мастера — создателя отопительного агрегата:
Разновидности котлов
Все существующие твердотопливные котлы можно условно разделить на 3 группы:
Существует и ряд иных классифицирующих признаков, но именно принцип сгорания топлива является определяющим при выборе котла.
Пиролизный
В котлах подобного типа топливо сгорает медленно при минимальном доступе воздуха, за счет чего увеличивается количество горючего газа и при повторном его сгорании КПД котла повышается до 85-90%. И хотя некоторые считают, что изготовить собственноручно такой котел очень сложно, мы расскажем и, главное, покажем, как правило сделать пиролизный твердотопливный котел длительного горения своими руками (чертежи см.ниже).
Фото 1 Схема устройства пиролизного котла на дровах
Классический
Конструктивно это стандартная деревянная печь, где за счет меньшего размера топочной камеры топливо сгорает чуть медленнее. Как правило, именно такие котлы предпочитают изготавливать самостоятельно. О том, как сделать такой классический агрегат, вы также узнаете в статье.
Фото 2 Схема классического котла длительного горения
Конструкция таких котлов примечательна не только простотой изготовления, но и возможностью подключения второго контура для получения горячей воды одновременно с отоплением.
Это наиболее эффективные котлы, коэффициент полезного действия которых приближается к 95%. Основное преимущество в полностью автоматическом процессе, где загруженные в бункер пеллеты посредством шнека пересыпаются в камеру сгорания. Сложная конструкция и автоматика делают его самостоятельное изготовление затрудненным.
Фото 3 Схема твердотопливного котла с автоматической подачей пеллет
Разновидности топлива
На сегодняшний день твердое топливо на российском рынке представлено в большом ассортименте. Это:
Для того, чтобы отопление было рентабельным, рекомендуется приобретать или изготавливать универсальный котел, который может функционировать на любом виде топлива
Если вы решили приобрести такое оборудование, обратите внимание на комбинированные котлы отопления. которые работают на альтернативных видах топлива, причем переключение осуществляется очень быстро и легко
Это могут быть следующие варианты:
Конструкция и принцип работы
Принцип работы такого котла относительно прост – снизу подтягивается холодный воздух, проходя через стенки камеры, он нагревается, поднимается вверх и обогревает помещение.
Фото 4 Делаем котел из подручных материалов
В котлах длительного горения, в отличие от традиционных, доступ воздуха должен быть максимально ограничен. Для того, чтобы увеличить продолжительность горения и сократить количество свободного пространства в камере сгорания, необходимо загружать топливо как можно больше и плотнее.
Необходимые материалы и инструменты:
Пошаговая инструкция сооружения котла на твердом топливе
Итак, весь процесс, как сделать котел своими руками по чертежам, можно разделить на несколько последовательных этапов:
Как повысить производительность котла
Самостоятельно собранный твердотопливный котел, как правило, отличается существенными теплопотерями, связанными с уходом тепла в дымовую трубу. Причем чем прямее и выше дымоход, тем больше теряется тепла. Выходом из положения в данном случае будет создание, так называемого, отопительного щита, то есть дымохода изогнутой формы, который позволяет передать больше тепловой энергии кирпичной кладке. Кирпич, в свою очередь, будет отдавать тепло воздуху в помещении, обогревая его. Нередко такие ходы устраивают в стенах между комнатами. Однако подобный подход осуществим только, если котел расположен в подвале или на цокольном этаже, либо при условии постройки громоздкого многоступенчатого дымохода.
Как вариант, повысить эффективность котла можно, если вокруг дымовой трубы смонтировать водонагреватель. В данном случае тепло уходящих газов будет нагревать стенки дымохода, и передаваться воде. Для этих целей дымоход можно сделать из более тонкой трубы, которую встроить в трубу большего сечения.
Наиболее эффективным способом повысить КПД твердотопливного котла будет установка циркуляционного насоса, принудительно перекачивающего воду. Это позволит повысить производительность установки примерно на 20-30 %.
Безусловно, сконструировать котел нужно так, чтобы теплоноситель мог циркулировать самостоятельно, если в доме отключили электричество. А при его наличии насос позволит ускорить прогрев дома до комфортных температур.
Поэтапное изготовление котла на твердом топливе. Тонкости и нюансы
Самый экономичный самодельный твердотопливный котел сделать вам не удастся, однако создать вполне пригодный для обогрева и горячего водоснабжения отопительный аппарат можно. Дело в том, что сборка промышленных изделий выполняется на высокоточном промышленном оборудовании из специально подобранных материалов с соблюдением технологических параметров. В основе каждой заводской модели котла лежат точные тепловые расчеты. Возможности работы в домашних условия несоизмеримо скромнее производственных, поэтому при выборе модели, подлежащей изготовлению, надо исходить из существующих реалий, в том числе, своего личного потенциала как монтажника.
Инструментарий и материалы
Имея чертеж и спецификацию обогревательного агрегата, можно определиться с перечнем необходимого инструмента. Хотите ли вы сделать большой котел или планируете собрать маленький отопительный прибор для дачи на твердом топливе своими руками, список приспособлений будет приблизительно одинаков.
Комплект инструмента для самостоятельного изготовления твёрдотопливного обогревательного агрегата
Для работы потребуется следующий инструмент и приспособления:
Основной материал при изготовлении — сталь, толщина которой для котла должна быть не меньше 5 мм, для колосников — от 7 мм.
Кроме того, понадобятся:
Полный перечень материалов и их расход составляется предварительно на основании технических чертежей.
Изготовление корпуса и теплообменника
Корпус котла, зачастую выполняющий и роль топочной камеры, является основой всей конструкции. Для снижения деформаций стенок под воздействием высокой температуры, ограждающие конструкции топки изготавливаются двухслойными с засыпкой между слоями сухого просеянного песка, играющего роль фиксатора геометрии. Наружные и внутренние оболочки топки выполняются каркасными, что также повышает жёсткость конструкции. Кроме того, для увеличения прочности стенки камеры сгорания снаружи можно обшить стальным уголком или профилем в виде рёбер жёсткости.
Изготовление корпуса твёрдотопливного котла сваркой заготовок из листовой стали
На передней стенке болгаркой или газовым резаком согласно чертежа вырезаются два проёма — для дверцы бункера и подзольника.
Совет! Перед резкой листовой стали необходимо мелком произвести разметку будущих проёмов с выполнением отверстий малого диаметра (3-4 мм) по углам.отверстий — это позволит выполнить резку с большей точностью.
После окончания резки заготовок из листовой стали и профиля для корпуса можно приступать к созданию теплообменника. Используем нарезанные водопроводные трубы, которые путем сварки соединяются в единый герметичный контур. Главная задача — создать герметичный проточный фрагмент максимальной протяжённости для увеличения площади нагрева трубы.
Как сделать теплообменник, правильно расположить трубы и выполнить сварку, рассказывает предлагаемое вашему вниманию видео.
Сборка
По готовности всех элементов конструкции приступают к сборке, которую лучше выполнять по месту монтажа агрегата — иногда габариты и вес готового устройства не позволяют переместить его со сборочной площадки на место окончательного размещения.
Чаще всего установка котла производится на специально сооружённый бетонный фундамент с креплением агрегата сваркой к закладным деталям — анкерам. Монтаж начинают с установки каркаса, после чего выполняют его оборудование комплектующими и листами обшивки. Все сварные соединения выполняются с устройством фасок и обработкой сварных швов — удаление шлака и шлифовка.
На заметку: После сборки корпуса выполняют тщательную визуальную проверку его герметичности, по результатам которой производится дополнительная проварка швов.
В готовый корпус устанавливаются колосники (стальная решетка) и теплообменник, который сваркой подключают к контуру отопления Во время монтажа змеевика важно выполнить проектный угол его наклона, иначе будут созданы препятствия естественной циркуляции теплоносителя в контуре.
Корпус твёрдотопливного котла на стадии устройства наружных рёбер жёсткости
Важно! Изготовление накопительной ёмкости из нержавеющей стали с врезкой её в контур лучше доверить профессионалам, так как работа с этим материалом требует специального оборудования и практических навыков.
По окончании сборки котёл для защиты от коррозии окрашивается двумя слоями жаростойкой краски с предварительной подготовкой поверхности.
Термостойкая краска Ecoterra для покрытия поверхностей, работающих в условиях высоких температур
Изготовленный самостоятельно обогревательный котёл отличается долговечностью и простотой ухода, которая заключается в периодической очистке от золы топки и уходе за дымоходом.
Полезные советы по изготовлению ТТ котла
Труба из легированной стали для котла
Можно значительно сократить расход на строительство агрегата, если взять бесшовную стальную трубу 20 марки.
Если вы будет выполнять в котле дополнительную дверцу, которая позволяет «дозагружать» топливо не снимая крышки, ее тоже нужно плотно герметизировать с помощью асбестового шнура.
Для эксплуатации ТТ котла, схему которого мы прилагаем ниже подходит любое твердое топливо:
По качеству топлива особых указаний нет – подойдет любое. Но учитывайте, что при большой влажности топлива, котел не даст большой коэффициент полезного действия.
Меры безопасности!
Чтобы такой котел действительно был эффективным и экономичным вариантом отопления, прослужил долгую службу и не стал причиной ожогов или аварий в доме, учитывайте основные моменты противопожарной безопасности.
На этапе подготовительных работ, продумайте место, где будет установлен котел.
В идеале, конечно, оборудовать отдельную котельную, ведь эксплуатация ТТ котла длительного горения несколько отличается от привычной кирпичной печи на дровах. Да и внешне этот агрегат не будет радовать глаз, и служить украшением дома.
Учитывая, что твердое топливо все-таки создает определенную грязь, ТТ котел длительного горения лучше устанавливать нежилом помещении.
Но если его мощность небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной» с помощью кирпичной стенки.
Обязательно предусмотрите систему вентиляции в помещении, где будет происходить эксплуатация этим котлом. На постоянной основе с улицы должен поступать кислород.
Как повысить КПД
Самодельное устройство при всех своих плюсах все же не может сравниться с заводским прибором.
Но каждый мастер может повысить КПД своего детища, следуя таким полезным советам:
Цены на циркуляционный насос
Заключение
После окончания сборки и комплектации агрегата всеми необходимыми элементами выполняют его опрессовку водой под давлением, по результатам которой производят устранение дефектов, а затем — комплекс пусконаладочных работ. Не стоит пренебрегать и установкой регулятора тяги, который облегчит эксплуатацию твёрдотопливного котла в различных погодных условиях.
