Как сделать желонку для бурения

13.01.202311.02.2023 admin 0 Comments

Желонка своими руками (чертежи и фотографии)

Своя скважина на участке это удобно, но услуги по их бурению и обслуживанию стоят немало. Хорошо хоть есть способы, позволяющие пробурить и, при необходимости, очистить скважину самостоятельно. Одно из таких приспособлений — желонка. Обычно ее делают из отрезка трубы, а в нижней части приделывают клапан. Причем сделать желонку своими руками несложно, как и пользоваться ею. Работа длительная и физически утомительная, но никаких других сложностей.

Конструкция желонки

Желонка — отрезок трубы длинной до 4-х метров. В нижней части его устанавливают башмак с клапаном. В больших по размерам снарядах ставят плоские клапана, вырезанные из стального листа с уплотнителем из резины, полоски кожи, иногда и без уплотнения. В тех, что размером и диаметром поменьше, используют шариковые клапана. Эти приспособления называются еще механическими желонками — работа происходит за счет силы тяжести.

Это самодельная желонка с плоским клапаном — один из вариантов его устройства

Через окно в верхней части корпуса вынимают породы, которые туда набиваются во время бурения скважины или ее очистки. При бурении вязких пород — глины или суглинка приходится делать окно длинным и узким — почти во всю длину: через небольшое отверстие выбывать такой груз очень сложно.

Конструкции плоских клапанов для самодельных желонок

Шариковый клапан сделать проще. Диаметр шарика должен быть равен примерно половине диаметра трубы (можно чуть больше). В нижней части устанавливается шайба, внутренний диаметр которой меньше диаметра имеющегося шарика. На некоторой высоте внутри желонки (три-четыре радиуса шарика) приваривают ограничитель — он не дает подниматься ему слишком высоко. Если этого не сделать, большая часть попавшего внутрь грунта может высыпаться (выливаться). Это происходит из-за слишком большого времени, которое требуется грузу чтобы опуститься и закрыть отверстие в дне.

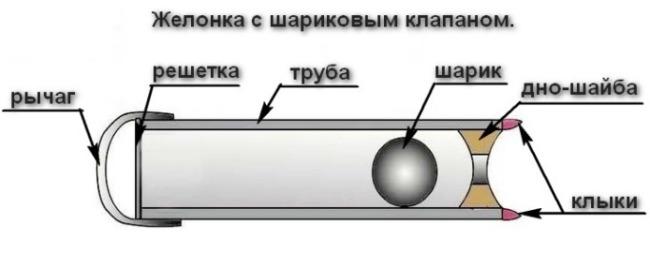

Конструкция желонки с шариковым клапаном

Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал. Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.

К такому же результату может привести слишком маленькое внутреннее отверстие в шайбе, установленной на дне с шариковым клапаном. Выход — расточить его.

Как работает

Полную желонку достают, переворачивают вверх дном и высыпают грунт. Вот тут и пригодится отверстие в боку: через него чистить легче и можно дотянуться рукой до клапана.

Резко сбрасывая желонку в скважину, в нее набирают грунт. Клапан мешает ему высыпаться обратно

Эта технология называется ударно-канатной (понятно, почему). И бурение, и чистка требуют многократного повторения этой операции. Только для очистки скважины может понадобится несколько дней работы — от двух-трех до семи-восьми, а для пробивки и того больше.

Чтобы сделать работу немного легче, ставят треногу, канат пропускают через систему блоков. Такая установка даже без наличия привода делает работу намного легче.

Тренога для желонки

Иногда самодельная желонка получается недостаточно тяжелой: сила удара получается незначительной и работа идет медленно. В этом случае требуется утяжеление. Есть несколько способов утяжеления:

Желонка своими руками

При наличии сварочного аппарата и некоторых навыков работы с железом желонка своими руками делается за несколько часов.

Желонка с шариковым клапаном своими руками (без токарных работ)

Этот вариант шарикового клапана собирается из запчастей, которые можно купить в магазинах. Для изготовления использована водопроводная труба диаметром 89 мм. Куплен также переходник концентрический 89*57 мм, и шарик от подшипника диаметром 60 мм.

Все что нужно для изготовления желонки с шариковым клапаном

Шарик прекрасно входит внутрь переходника и там застревает. Но прилегает неплотно. Чтобы подогнать все лучше, внутренняя поверхность переходника обработана шкуркой — подогнана почти идеально.

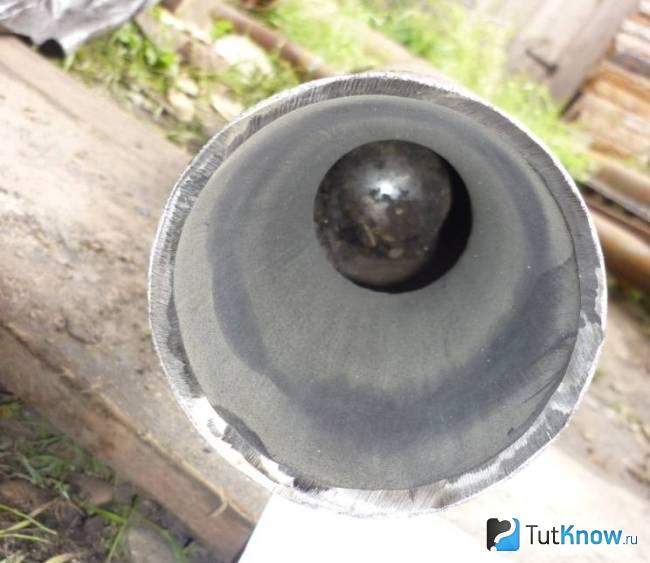

Так все выглядит в полусобранном виде. Внизу справа сфотографирован шарик в переходе — так это будет внутри

Переход узкой частью вставляется в трубу, и приваривается. Шарик закидывается внутрь, приваривается стопор. И последний штрих — сделать крепление для троса или шпагата. Все, желонка своими руками готова.

Возможно, вам будет интересно прочесть о том, как очистить воду из скважины.

Как сделать желонку самому дома

Если нужно почистить скважину, а листового металла и сварки для серьезных работ под руками нет, есть выход: желонка с клапаном из пластиковой бутылки.

Самодельная желонка с клапаном из пластиковой бутылки

Этот вариант подойдет для чистки скважины, но не для бурения. Нужен болт, длинна которого чуть больше, чем диаметр трубы для желонки и гайка. Отступив два-три сантиметра от края трубы, одно напротив другого, сверлятся два отверстия. Их диаметром совпадает с диаметром болта.

Клапан вырезается из пластика. Он представляет собой эллипс. Меньший диаметр эллипса равен диаметру трубы. Вырезать его нужно очень точно, чтобы вставленный внутрь он плотно прилегал к стенкам. Вырезанный клапан в середине будет крепится к болту, для этого в пластике проделывают четыре отверстия, через которые продевают проволоку. Как все это собирается показано на фото внизу слева.

Особенности использования на грунтах разных типов

Чтобы проходить песок было легче, в скважину наливают воду, она предупреждает обвалы и облегчает работу. Если при работе песок трамбуется, а не захватывается, используют долото.

С песками-плывунами работают только постоянно заглубляя обсадные трубы. Причем только в том случае, если водоносный слой находится ниже слоя плывуна, иначе скважина может оказаться нерабочей.

Для прохода плывуна желонку используют длинной не менее 2 метров. В ней должен стоять плоский, хорошо пригнанный клапан с кожаной уплотняющей прокладкой. Работать нужно как минимум, вдвоем: при вытаскивании желонки из плывуна обсадную трубу нужно проворачивать, опуская вниз. Чем быстрее в этот момент будет опускаться обсадная труба, тем быстрее будет пройден этот слой. Сначала обсада опускаются легко, потом все сложнее. Иногда наступает момент, когда они совсем перестают двигаться. При этом почти вся труба заполнена песком. В таком случае трубы опускают под давлением. Для этого на трубу устанавливают площадку, на которую укладывают груз (мешки с песком). И все это вместе проворачивается. Обычно такой способ довольно эффективный.

Для более быстрого прохода на обсадной трубе делается площадка, на не встает работник. Он располагается над скважиной, понемногу приподнимая и опуская желонку. По мере того как грунт набирается, обсадная труба под весом работника, опускается.

В вязких глинистых грунтах работать можно без обсадных труб. Если глина слишком плотная, сначала тоже используют долото, разрыхляя грунт примерно на 50-70 см. Потом желонкой его вынимают. Используется тоже плоский клапан с уплотнением из резины или кожи.

Если глина сухая и плотная, каждый раз вытащив желонку, в скважину наливают несколько ведер воды. После того как появится вода из водоносного соя, доливать ее сверху не нужно.

Если породы очень мягкие, иногда клапан снимают. И бурят только самой трубой, поднимая ее на 2-3 метра над дном и сбрасывая.

Источник

Как сделать желонку для скважины

Особенности конструкции желонки

Желонка для скважины представляет собой инструмент в виде тяжелого цилиндрического снаряда с клапаном, через который почва попадает внутрь, а затем вместе с ним поднимается на поверхность. Его изготавливают из отрезка трубы достаточно большой массы. Нижний торец обязательно затачивают с внутренней стороны, причем он должен быть закален для повышения прочности. Верхняя часть закрыта сеткой из толстой проволоки.

В дно приспособления встроен клапан, который удерживает грунт внутри снаряда при подъеме. Запорных систем существует достаточно много, но популярностью пользуются всего несколько:

Для подъема и опускания к инструменту приварена проушина, к которой привязывают канат или тонкий трос. В зависимости от веса приспособления подбираются или изготавливаются подъемные механизмы — лебедка, ворот, тренога и т.д. Для длинных и очень тяжелых желонок для чистки скважины изготавливают мощные подъемные конструкции из толстых бревен или труб. Маленькие снаряды можно поднимать вручную.

Желонка имеет ряд преимуществ перед другими приспособлениями для очистки и бурения, однако пользователи должны знать и отрицательные стороны этого метода. Плюсы и минусы изделия приведены в таблице:

Преимущества	Недостатки
Бурение скважины и ее очистка выполняется самостоятельно	Процесс трудоемкий и может продолжаться длительное время
Стоимость работ минимальная	Есть опасность разрушения обсадной трубы из пластика или тонкого металла
Можно вести работы в труднодоступных местах	Неудобно удалять грунт из длинной узкой желонки

Как сделать желонку для скважины

Приспособление имеет простую конструкцию, поэтому его можно изготовить самостоятельно. Перед тем как сделать желонку для скважины, определитесь с ее размерами, от которых зависят габариты заготовки и конструкция клапана. Все нюансы приведены ниже.

Определение размеров желонки

От размера приспособления зависит его вес, который влияет на пробивающее усилие инструмента и эффективность процесса.

При определении габаритов учитывайте такие моменты:

Инструкция по изготовлению желонки

Рассмотрим последовательность изготовления своими руками желонки для скважины длиной 80 см диаметром 60 мм с шариковым клапаном.

Выполните следующие операции:

Как правильно пользоваться желонкой

Перед началом работы соберите треногу, с помощью которой тяжелая, заполненная грязью желонка будет подниматься на поверхность.

При сборке подъемного устройства обеспечьте выполнение таких требований:

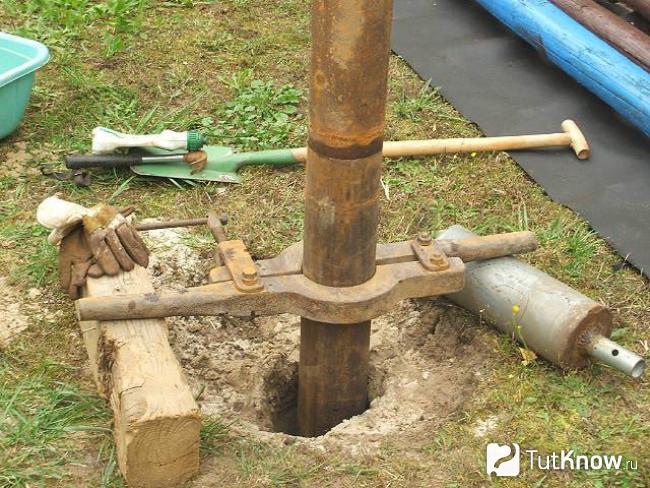

Бурить скважину желонкой можно с помощью ударов. По инструменту сверху бьют деревянными штангами, вырезанными из дуба, ясеня, лиственницы, с металлическим наконечником на торце.

При бурении обращайте внимание на такие моменты:

Источник

Желонка своими руками чертежи и фотографии общий принцип работы желонки

Изготовление желонки для бурения

Поэтапно рассмотрим создание шаровой и лепестковой желонок.

Для сборки шарового приспособления
вам потребуется металлический шар, диаметр которого должен быть не менее 2/3, но не больше 3/4 диаметра внутренней полости отрезка трубы. Его можно как купить, так и смастерить собственными руками. В последнем случае подготовьте резиновый мяч необходимого диаметра, разрежьте его пополам и наполните половинки смесью мелкой дроби с водостойким клеящим веществом, а после высыхания состава отшлифуйте полушария и обратно склейте их в мяч. Далее желонка собирается по такой схеме:

Лепестковый клапан
изготавливается по следующей технологии:

Схема желонирования с насосом

Вынимать желонку для чистки скважины даже с помощью лебедки очень сложно. Значительное время уходит не на работу в скважине, а на подъем-очистку-спуск желонки. Небольшая модернизация позволит оптимизировать работу устройства. Обратную сторону корпуса из трубы следует наглухо заварить.

Из нее делают отвод и ставят туда специальный штуцер, предназначенный для отводного шланга. К шлангу присоединяют насос, который рассчитан на перекачивание жидкостей с существенными механическими загрязнениями.

Такая схема позволяет отказаться от постоянных подъемов желонки на поверхность и ее повторного опускания.

Загрязнения из камеры желонки в этом случае будут удаляться с помощью насоса. Желонку, снабженную насосом, нужно просто приподнимать и опускать, чтобы разрыхлить и переместить в камеру загрязненную жидкость.

Этот способ очистки эффективен при сильном заиливании или запесочивании. Для обычной прочистки скважины подойдет желонка без насоса.

Галерея изображений Фото из Рытье шурфа перед началом бурения Бурение первых метров желонкой Самодельная буровая установка Лебедка в бурении желонкой

Особенности использования на грунтах разных типов

В вязких глинистых грунтах работать можно без обсадных труб. Если глина слишком плотная, сначала тоже используют долото, разрыхляя грунт примерно на 50-70 см. Потом желонкой его вынимают. Используется тоже плоский клапан с уплотнением из резины или кожи.

Особенности использования на грунтах разных типов

Использование желонки при бурении

При устройстве скважин в рыхлых, обломочных, сыпучих породах, наполненных водой, также можно использовать желонку. Правда, в этом случае инструмент делают длиннее (до 3-4 м), чтобы захватывать и поднимать наверх больше породы за один прием. Клапан выполняют из стальной пластины.

Для уплотнения используют кожу или резину. Вместо троса применяют буровые штанги, для изготовления которых берут штанги газовые трубы, диаметр которых составляет 33, 42 или 48 мм. Известны случаи, когда бурение скважины желонкой ударным способом осуществлялось с помощью деревянных штанг, оснащенных металлическими наконечниками. Для изготовления буровых штанг использовали тонкослойную ель, ясень, дуб или лиственницу.

Как видите, изготовить желонку для периодической чистки неглубокой скважины можно и своими силами. Хотя в продаже имеются и заводские модели. С помощью данного приспособления можно поддерживать скважину в исправном, рабочем состоянии и не оставлять дом без воды. Помните, что постоянный забор воды препятствует заиливанию скважины, а значит, и чистить ее придется реже.

Если к загородному дому нет возможности подвести водопровод – для водоснабжения используется скважина. Но одним ее бурением дело не ограничивается, скважину необходимо периодически чистить.

Иначе заиливание, отложения песка и ржавчины снизят ее производительность, т.е. дебет. Если нет желания или возможности применять спецсредства, тогда желонка для чистки скважины, станет оптимальным решением. Тем более, ей просто пользоваться.

Как правильно чистить скважину желонкой

С помощью длинного и прочного шнура (тросика) в скважину опускают желонку, добираясь до самого дна. Затем приподнимают инструмент на полметра от поверхности дна вверх, и резко опускают. При этом шар, подскакивая вверх под воздействием гидроудара, открывает отверстие, имеющееся в дне желонки, сквозь которое в трубу попадает вода, перемешанная с песком и илом. Затем шар опускается и закрывает отверстие. Для более полного заполнения желонки подобные движения повторяют три-четыре раза, после чего начинают медленно и плавно, не допуская рывков, поднимать инструмент наверх. Содержимое желонки выливается, и ее вновь опускают в скважину. Для облегчения работы по подъему желонки можно сконструировать ворот.

По вышеописанному способу изготавливается желонка для скважины, имеющая шариковый клапан. Такая конструкция клапана позволяет поднимать наверх воду с мелкими взвесями ила и песка, а также мелкие камушки и куски ржавчины.

Существуют, однако, и другие способы изготовления клапана. Например клапан плоской формы:

Конструкция плоского клапана самодельной желонки — также все делалось самостоятельно и из подручных средств!

Приваривание арматуры для крепления троса, с помощью которого опускают и поднимают желонку из скважины

Для конструирования такого плоского клапана потребуется сварка и инструмент, который есть у любого мастера. Некоторые умудряются смастерить клапан даже из пластиковой бутылки.

Особенности бурения желонкой

Бурение с помощью желонки — популярный, хотя и довольно трудоемкий способ создания скважины. Не всякое устройство этого типа, пригодное для прочистки скважины, справится с выемкой большого количества плотного грунта. Для бурения следует использовать достаточно длинную желонку — около четырех метров.

Для бурения скважины желонкой используют довольно большие устройства, длиной до четырех метров. Применение таких тяжелых устройств требует специальной подъемной техники

Здесь уместнее разновидность лепесткового клапана, представляющая собой пластину, которая фиксируется специальной пружиной. С ее помощью в корпусе создается просвет, площадь которого почти равна площади среза желонки. Это позволяет пропустить в корпус желонки максимальное количество грунта за каждое погружение.

Вынимать плотный грунт из длинной и узкой желонки не всегда просто. Чтобы упростить эту задачу в верхней части трубы проделывают специальное окно, предназначенное для более эффективной и быстрой очистки устройства. Если бурить предстоит песчаные породы, освободить желонку будет проще.

Для бурения скважины с помощью желонки нужно устройство с большим просветом внизу и достаточно длинным корпусом, чтобы вынимать много грунта за один прием

При бурении желонкой разных типов пород есть свои особенности. Вот несколько полезных рекомендаций:

Как и при других методах бурения, используя желонку, следует учитывать индивидуальные особенности грунта, на котором выполняются работы.

Правильная стратегия и своевременное обсаживание стенок ствола обычно позволяет вполне успешно создать рабочую скважину.

Вам также может быть интересна информация о том, как промыть скважину после бурения.

Особенности изготовления желонки

Многое зависит от диаметра скважины. При бурении скважины своими руками (это чаще всего и практикуется на придомовой территории или дачных участках) достаточно модели с клапаном шариковым. Если сечение ствола большое, то желонка должна иметь башмак. В нем устанавливается обычно клапан откидной.

Целесообразно башмак сочленять с основной трубой не сваркой, а резьбовым соединением. Это существенно упростит очистку желонки от скопившейся грязи.

На нижнем торце приспособления должны быть зубцы. Их или вырезают, или наваривают (к моделям с башмаком). Они предназначены для того, чтобы рыхлить иловые наслоения при опускании желонки на дно скважины. Без них не добиться полной очистки ствола и должного напора воды. Нужно учесть, что высота зубчиков не должны быть большой (до 10 мм), иначе в желонку много грунта не попадет, и работа по обслуживанию ствола затянется надолго.

Если грунт на участке глинистый, то окно для выемки породы целесообразно делать узкое, но длинное, практически вдоль всей желонки. Иначе удалить скопившуюся внутри в процессе очистки скважины вязкую грязь через верх будет очень сложно.

Чтобы шарик не смещался слишком далеко от впускного отверстия желонки, с внутренней стороны трубы наваривается пластинчатый ограничитель. Иначе вся загруженная масса начнет вываливаться из трубы, так как инерционность клапана не позволит своевременно перекрывать «вход» приспособления.

Иногда желонка, сделанная своими руками, бывает недостаточно тяжелой.

Как можно увеличить ее массу?
