Как сделать жестче педаль сцепления
savikss › Блог › Педаль сцепления: полезные советы и тонкости использования
Каждому когда-то приходилось видеть или самому делать «резкий старт», или рвануть с места, оставляя на асфальте черные следы от сожженной резины. Для чего это делается? Да Бог его знает, у каждого свой ответ, кто-то сильно спешит, кому-то «понты дороже денег», а кто-то насмотрелся фильмов о «крутых тачках»…
Каждый, наверное, понимает, как это делается? Обороты двигателя повышаются до максимальных, после чего резко бросается педаль сцепления. В результате машина рвет с места, оставляя после себя следы на асфальте и клубы сизого дыма в воздухе. Все знают, как это сделать, но далеко не все в курсе, чем это чревато для автомобиля. Кто-то сразу же ответит, что так стартуют в гонках и ничего. Да, конечно же, в условиях гонки медленно тронуться с места — значить проиграть. Однако есть одно маленькое «но», на всех гоночных автомобилях установлено специальные мощные сцепления с металлокерамическими дисками, которые легко переносят такие нагрузки. А вот в серийных моделях автомобилей установлены самые обыкновенные диски с фрикционным материалом, которым совершенно не нравится подобная манера езды. Поэтому, если для вас «выпендреж» важнее целостности вашего сцепления и денег, которые понадобятся на ремонт — продолжайте в том же духе, советую покупать сразу несколько комплектов, рано или поздно они вам пригодятся, тем более, что оптом говорят — дешевле. А для тех, кто ценит свой автомобиль и знает цену каждой копейки, советую прислушаться и трогаться плавно, а педаль сцепления отпускать постепенно.
Также не советую использовать педаль сцепления в качестве подставки-упора для левой ноги. Так или иначе, вы все равно время от времени будете ее нажимать нечаянно, в результате чего будет страдать выжимной подшипник, которому придется постоянно вращаться вместо того, чтобы просто «отдыхать» в паузах между «настоящими» нажатиями на педаль сцепления. Более того, из-за отсутствия нормальной опоры, левая нога будет постоянно затекать, а на крутых поворотах тело водителя, без надлежащей твердой опоры, будет неизбежно крениться под воздействием центробежной силы. Как правило, водитель начинает крепко цепляться за рулевое колесо, чего делать как раз и не стоит. По правильному, левая нога должна быть уперта в специальную подставку, которой оборудованы почти все современные авто. В случае ее отсутствия нога должна упираться в пол, слева от педали сцепления. После того, как включение передачи завершено, левую ногу следует вернуть на прежнее место.
Обычно во время быстрой езды, перед прохождением поворота, происходит переключение на пониженную передачу, для того чтобы увеличить тягу на ведущие колеса. вк.ком/autobap В таких моментах правая нога совершает торможение, а левая работает с педалью сцепления. По завершению переключения на пониженную передачу необходимо медленно отпустить левую педаль, при этом нужно мягко включать сцепление, в противном случае возникнет рывок, блокирующий ведущие колеса. Происходит, так называемое, уравнивание оборотов первичного вала КПП и двигателя, при этом серьезную нагрузку получают детали сцепления. В таких моментах важен навык и умение, очень кстати была бы перегазовка и поднятие оборотов двигателя. Но опять-таки, для совершения этого приема необходимо умение, которое демонстрирует высокий класс водителя. Некоторым автомобилистам для того, чтобы овладеть приемом под названием перегазовка, требуются многие годы тренировок, а некоторым и вовсе за жизнь так и не довелось узнать о том, что это.
Помните о важности педали сцепления и о том, что обращаться с ней необходимо деликатно, это сэкономит ваши деньги и избавит от вынужденного ремонта. Учитесь делать перегазовку, если же не имеете такого желания, соблюдайте простые правила, описанные в этой статье. Тем, кто вообще «не дружит» со сцеплением, я бы рекомендовал покупать автомобиль с автоматической коробкой передач.
ГАЗ 31 Serg Edition › Бортжурнал › Облегчение педали сцепления
Педаль сцепления у меня всегда была тугая… лишь когда я поставил сцепления от LUK сцепление стало мягче, но не на долго… гдето месяца на 3… потом начала тяжелеть… а в последнее время диск подтёрся значительно… и стало вообще кошмар…
Хоть в планах и было замена диска сцепления(в связи с установкой КПП от сьерры), но оно опять же со временем снова потяжелее… решил сделать механический усилитель педали сцепления… как на ВАЗ классика, аюди и т.д. Принцип работы прост… пружины всегда натянута… при прохождении педали примерно половины хода пружина натягивая педаль тянет её за кронштейн… тем самым помогая нажаться… по сути усилитель этот работает только с половины хода педали.
Для внедрения этой конструкции у себя я купил
от этого педального узла я взял

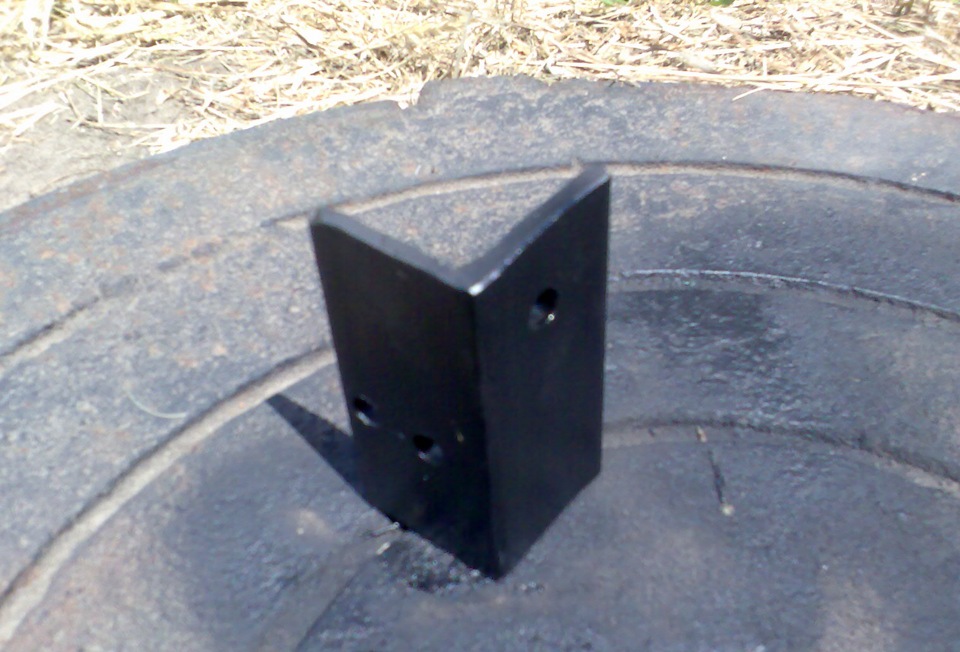

Дополнительно пришлось делать из подручного материала

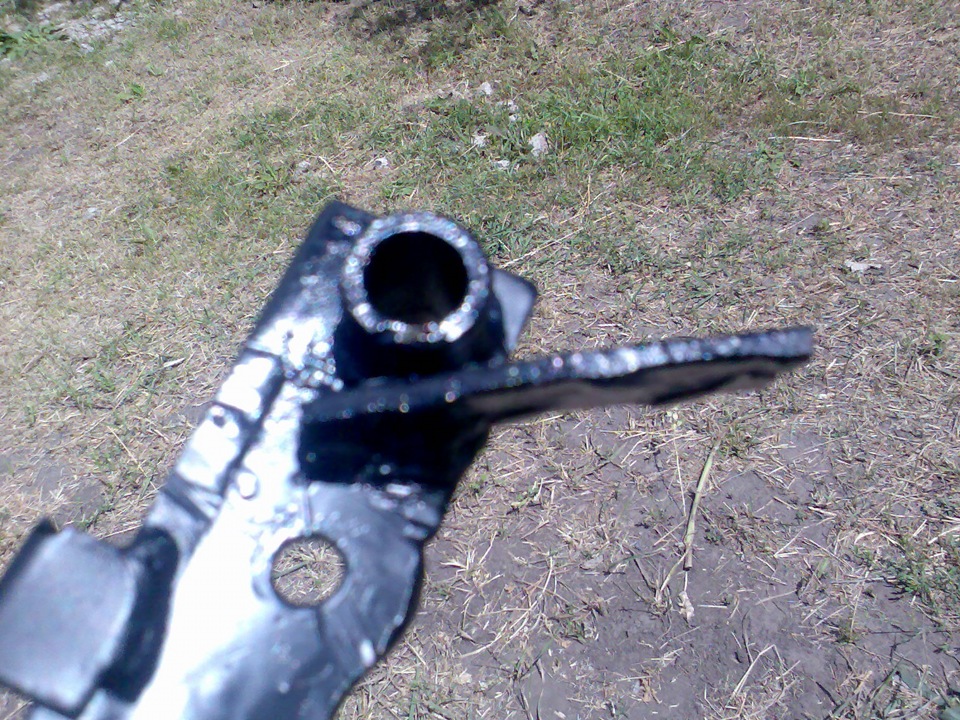

Пробовал отделить от тазовской педали кронштейн и приварить на волговскую… но оказалось что длина и угол очень маленькие… усилитель не работал…

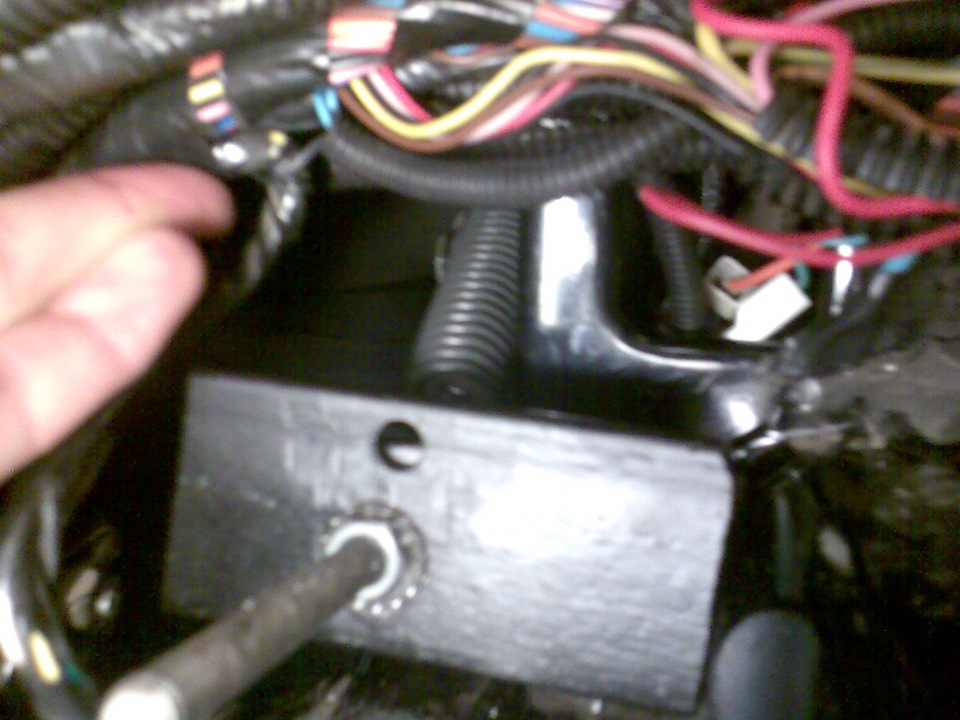

После того как всё сварили и подготовили начинаем монтировать.

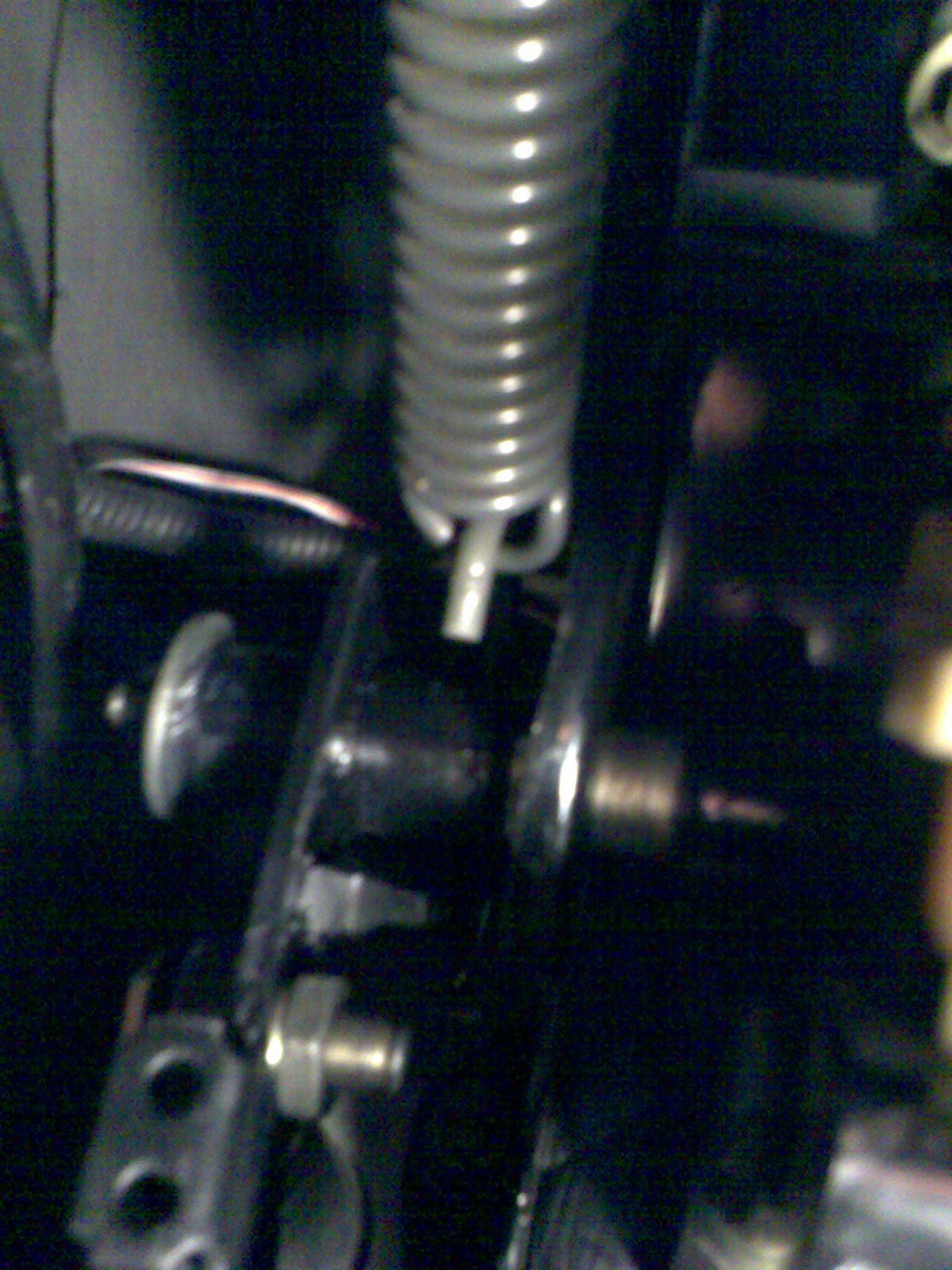

После того как конструкция собрана, надо натягивать пружину, как раз вот тот длинный болт на 8 и нужен для того чтобы натянуть эту пружину до нужной степени.
Из проблем возникших при монтаже:
По началу я думал что тупт натяну пружину по максимуму, как собственно и сделал… потом когда начал прикручивать рулевую колонку я понял что пружина столько мощная что потянула за собой всё конструкцию к которой крепится рулевая колонка… в итоге по нормальному прикрутить рулевую колонку мне так и не дулось…
В итоге я экспериментальным путём подобрал натяг пружины так чтобы и усилитель работал у рулевая колонка не смещалась с места…
Усилитель офигенно работает! по пробкам стало приятно ездить… когда поставлю новый диск сцепления думаю будет вообще замечательно… педалька будет лёгенькая как на иновёдрах.
П.С. в перспективе переделка гидропривода сцепления.
Сообщества › ВАЗ: Ремонт и Доработка › Форум › Что влияет на жесткость хода педали сцкпления?
жесткий\тяжелый\тугой ход у педали? Знаю что для ваза эт норм) от чего эта жесткость зависит?
От выжимного подшипника не? +)
и от пружины на педале, да?)
от корзины зависит родная сцепа стояла педаль мягкая мягкая поставил крафт стало намного туже, подшибник не причем
Тоже считаю, что от корзины зависит.
Да, от корзины зависит. Ещё вариант — тросик несмазанный.
поставь крафт или валио будет педаль мягкая
От Luk она вообще пальцем вжиматься будет… Поставил теперь плююсь, хочу снова валео =)
поставь крафт или валио будет педаль мягкая
крафт по сравнению со стоком педаль ужасно жесткая
крафт мягкое сцепление а на стоке ездел педаль жеская
кстати если вдруг резко потяжелла педалька возможно тросик уже обрывается и трутся обрывки внутри троса, у меня так было бац и я остался без сцепы
поставь нормальную корзину и почувствуй разницу. в стандартном лепестков меньше и они жеще
s3.images.drive2.ru/car.j…88cd56e0331c4c47-main.jpg
Седня заметил (в виду последних событий и чтения форумов) — завожусь на холодную — едет великолепно. Как тока встаешь в проПку и приходица в ней тырьпырьтырь (сцепление прогревается) — машина тупеет, явных признаков подыхания сцепы нет, пока?)
На какое заменить? корзину?
Какая может быть вероятность, что с завода стоит бракованный маховик? или криво стоит коробка?
чем больше лепестков, тем мягче.а я еще смазал тросик графитной смазкой, и вообще идеал как на иномарке.если даже вся смазка через какое то время уйдет, то графит все равно останется.
Сообщества › Лада 2110, 2111, 2112, 112, Богдан › Блог › жесткая педаль сцепления!
сцепа живая менял 20 тыс. назад, тросу примерно столько же, в чем причина жесткая педаль сцепления, за то когда в дождливую погоду становиться значительно мягче.
Комментарии 24
Да такая же фигня как у Димки, ездил ездил и смазывать пробовал, а он сволочь за 100 метров до дома оборвался, ладно в багажнике запасной был, машину закрыл и на следующий день поменял))) а что бы легче она ходить начала, я поднимал педальку ногой в пробке пока стоишь, раз 10 подрыгаешь и раз легче нажимается)))
100% трос сцепления!
у меня был очень жесткая педаль сцепы. ездил так
14 т.к.
потом он просто порвался…
Стоял усиленный!
Берите ОРИГИНАЛ!
Я раз в 9-10 тысяч меняю масло и долбаный жёсткий трос сцепления!
у меня тоже такая же ерунда. скрипт, хрустит, заедает…больше всего бесит, когда в пробке включил на половину сцепление и не можешь его выключить, как бы заедает чтоли, и приходится ногой дрыгать.бесит когда так. и трос уже мазал, и пружину педали. и трос менял ничё не помогает. попробую по методу DJKorolkoV!
С вилкой ваще аккуратно.Я так смазал её, что потом месяца два сцепление буксовало.Думал менять придёться.Смазал конечно от души 🙂
Посмотри у меня бж, должно помочь!
то есть пробку вынул и внутри тоже читстил?
пробку вынул где сможешь подлезть почисть, пробку изнутри смаж смазкой типа шруз и попробуй! Если не поможет аккуратно из шприца полей вилку. А если и это не поможет я больше не знаю!
вымой и смаж посадочные места вилки и выжимного — будет тебе щастье
вилка это то за что цепляется трос? и как смазать выжимеой?)
Очевидный признак того что тросик скоро порвется, вози запасной на всякий случай!
ну да, а когда дождь, водичка попадает в это место и педаль нажимается получше.
ну не знаю как у вас… у меня было так) решил проблему. трос сцепления качается на втулке пластиковой (на педали)… втулка от времени стерлась в труху, железяка трет о железяку… надо проверить целостность этой втулки) вдруг ее уже нет!)
может сама вилка сцепления грязью подзабилась
а педаль закиснуть не может?
мажь все что связано со сцеплением, но кроме самого диска;)
я на девятке в тросик шприцом заливал отработки чтоб мягче было…
SergAggro › Блог › Регулировка сцепления: последовательность действий в зависимости от ситуации
Устройство механизма сцепления
Большая часть современных автомобилей имеет фрикционное однодисковое сцепление, состоящее из привода и самого механизма. Привод размещен на неподвижных элементах кузова и рамы. Для кратковременного отсоединения коленвала двигателя от вала коробки передач механизм «выключается» путем нажатия до упора на соответствующую педаль. При этом происходит перенаправление штоком усилия от поршня главного цилиндра к рабочему, который в свою очередь передает усилие к механизму через вилку выключения и нажимной подшипник. Когда давление уменьшается, срабатывают возвратные пружины, перемещая все элементы на исходные места.
Устройство механизма сцепления
Существует несколько типов приводов. Перечислим наиболее часто встречаемые:
Гидравлический. Усилие всем механизмам передается рабочей жидкостью под высоким давлением по трубкам системы.
Механический. Усилие от нажатой педали передается через трос на выжимную вилку.
Электрический. Трос, как и в механическом типе, воздействует на выжимную вилку, однако приводится в действие встроенным электродвигателем.
Пневматический. Конструктивно состоит из пневматического усилителя, воздействующего на поршневые клапаны. Обычно данным типом привода комплектуются грузовые автомобили для уменьшения усилия при нажатии на педаль.
Сцепленный механизм в картере включает в себя ведомый диск, размещенный на шлицах вала КПП, и нажимной диск, находящийся на кожухе маховика. Ведомый имеет шарнирное соединение с конструкцией, на шаровых опорах также размещены отдельные отжимные рычаги.
Когда сцепление выключено, ведомый диск располагается неподвижно между нажимным диском и коленвалом двигателя. Крутящий момент коленчатого вала передается на вал КПП сцепленной конструкцией. При полностью нажатой педали давление передается на вилку, которая передвигает муфту. В свою очередь муфта отводит нажимной диск посредством рычагов.
Механизм может быть однодисковым и двухдисковым, а также сухим и влажным (то есть, с присутствием смазки). Трансмиссии с автоматической коробкой передач, как правило, имеют многодисковую «влажную» конструкцию. Поскольку педаль сцепления в АКПП отсутствует, в передаче усилия участвует сервопривод или актуатор. Вся эта система управляется гидравлическим распределителем и соответствующим блоком управления. В механической коробке передач попеременно функционируют 2 вида механизмов с актуаторами, отличающимися принципом действия:
Электрический актуатор (шаговый двигатель). Блок управления непрерывно собирает информацию об оборотах мотора. При некотором значении сервоприводу дается управляющий сигнал, и оба вала (коленчатый и первичный) отсоединяются передаточным механизмом.
Гидравлический актуатор (гидроцилиндр). Усилие в приводе передается масляным насосом либо в распределитель, либо (при определенных показателях) на сервопривод. Переключение передачи снижает давление насоса.
Чем грозит отсутствие регулировки сцепления
Без своевременной регулировки возникнут следующие неисправности:
Механизм начнет пробуксовывать, что в результате приведет к неполноценной передаче крутящего момента коленчатого вала и маховика на ведущую ось и трансмиссию. Даже при полностью отжатой педали сцепления автомобиль либо будет ехать очень медленно, либо вообще не сможет тронуться с места. В салоне движущегося авто начнется ощущаться запах гари из-за перегрева фрикционных накладок ведомого диска. Сама же езда, вероятно, окажется неровной, с рывками. Данная неисправность возникает вследствие того, что педаль не имеет свободного хода. Это легко устраняется путем соответствующей регулировки. Однако последняя особо ничего не даст, если имеет место сильный износ сальников коленчатого вала. В этом случае фрикционные элементы ведомого диска могут замаслиться или износиться.
Сцепление «ведет», то есть, выключение происходит не полностью, либо при отпущенной педали фрикционный диск не отходит от маховика. Неисправность проявляет себя затрудненным переключением передач, появлением ударов шестеренок КПП и зубьев синхронизаторов.
Как результат, возможно разрушение этих элементов. Вероятные причины данной поломки: избыточный свободный ход педали, отрыв фрикционных накладок, перекос ведомого диска, попадание воздуха в гидравлику.
Игнорировать обе перечисленные неисправности нельзя, это грозит не только снижением управляемости авто, но и повышенным износом фрикционных накладок ведомого диска. Помимо всего прочего, быстро изнашиваются поверхности прижимного диска и маховика.
Наблюдается слишком позднее или, наоборот, раннее срабатывание сцепления. В первом случае машина начнет движение только при почти отпущенной педали, даже если та опускается очень медленно. Второй вариант проявляется отсутствием свободного хода педали — машина трогается с места, когда водитель только начал отпускать сцепление. Перед регулировкой необходимо выяснить точное расстояние между полом и педалью, а также ее свободный ход.
Когда нужна регулировка педали сцепления
Автомобильное сцепление является сложным узлом из множества деталей, самой важной из которых считается диск сцепления. Прижимаясь к маховику двигателя, он передает крутящий момент.
Степень прижатия контролирует водитель силой нажатия на педаль. Когда диск прижат к маховику, сцепленный механизм включен, происходит передача крутящего момента. Нажимая на педаль, водитель отводит таким образом диск от маховика, выключая сцепление. Различают 3 положения педали:
крайнее верхнее (диск прижат, сцепление включено);
крайнее нижнее (диск отжат, сцепление выключено);
среднее (момент начала взаимодействия маховика с диском).
Среднее положение, по обе стороны от которого педаль имеет свободный ход, способно отличаться у разных моделей автомобилей. При этом водитель может его отрегулировать, подстроив под себя. Такая регулировка важна, поскольку она напрямую влияет на безопасность движения и на уменьшение износа отдельных деталей и механизмов авто.
Итак, в каких случаях может потребоваться регулировка педали сцепления? Эксплуатация автомобиля и проведенный ремонт (к примеру, замена троса либо цилиндра) способны как изменить ход педали, так и повлиять на работу механизма. В таких случаях ждать, пока ход педали нарушится, не имеет смысла. Желательно и даже необходимо проводить профилактику, а при выявлении нарушений — и регулировку свободного хода сцепления.
Для измерения общей амплитуды педали потребуется обыкновенная линейка. Выполняется замер хода достаточно просто. Сначала педаль выжимается до упора, измеряется расстояние от нее до пола. Затем педаль отпускается, и производится аналогичный замер в ее крайнем верхнем положении. Разница измеренных значений будет являться искомой амплитудой хода. В большинстве автомобилей данная величина равна 16 см. Тем не менее следует проверять ее по документации к конкретному авто.
Общий ход педали нужно также регулировать. Непосредственно перед регулировкой желательно загнать машину на эстакаду или яму. Потребуются ключи различных размеров в зависимости от модели авто.
Проверка свободного хода производится по-другому. В данном случае нужно определить величину зазора между вилкой и толкателем. Нормальное значение зазора при отведенной вилке равно 4-5 мм, а величина свободного хода в общем случае должна быть не более 15 мм. Для регулировки необходимо вращать шток толкателя главного цилиндра и по завершении тщательно закрутить все контргайки.
Как отрегулировать свободный ход педали сцепления
Регулировка привода сцепления может выполняться разными способами в зависимости от типа конкретного привода.
1. Регулировка троса сцепления
Регулировка тросового привода производится в случае наличия механического сцепления. Для этого необходимо найти регулировочный болт, расположенный под капотом. Прежде всего следует открутить контргайку, чтобы получить доступ к регулировочной гайке.
В качестве проверки выполненной работы заново измеряют амплитуду хода, но перед этим нужно трижды нажать на педаль сцепления. Порядок регулировки следующий:
Инструментами определяют расстояние между торцом демпфера и вилкой выключения — значение не должно превышать 8,6 см, максимальное отклонение в ту или другую сторону при этом составляет 5 мм.
Определяется расстояние между наконечником троса и торцом демпфера. Результат должен быть в районе 6 см с тем же максимальным отклонением 5 мм.
Если измеренное расстояние превышает норму, необходимо выполнить регулировку троса. Для этого используется регулировочная гайка, поворотом которой достигается допустимое значение.
Затем педаль сцепления многократно выжимается, после чего расстояния повторно измеряют. При необходимости регулировка повторяется. Если же все в порядке, контргайка затягивается.
Иногда трос оказывается полностью неисправным, и его приходится заменять. Но сложностей с этим возникнуть не должно даже в условиях гаража. Необходим минимальный инструментарий в виде набора отверток и ключей, а также новый трос.
Прежде всего под педалями нужно удалить пластиковые элементы пола, чтобы обеспечить доступ к месту крепления троса. Дальнейшие операции выполняются в таком порядке:
Наконечник троса отсоединяется от вилки выключения.
Демпфер оболочки троса вынимается из крепления, находящегося в картере КПП.
Наконечник троса отделяется от педали сцепления.
Освобожденный трос вынимается.
При установке нового изделия все действия выполняются в обратном порядке.
2. Регулировка гидравлического сцепления
Перед тем, как регулировать гидропривод, нужно убедиться, что в системе отсутствует воздух. Проверяется это нажатием на соответствующую педаль. Если она достаточно упругая и после отпускания возвращается в исходную позицию, воздуха в системе нет.
Муфты в гидравлических приводах зачастую обладают автоматической регулировкой, однако в некоторых случаях эти механизмы можно отрегулировать вручную, компенсируя таким образом износ трущейся пластины. При наличии подобной возможности на толкателе рабочего цилиндра должны располагаться резьба и контргайка. Порядок действий следующий:
Проверьте уровень жидкости в системе сцепления — он должен быть достаточным. Установите автомобиль на рампу либо на осевые стойки.
Разместившись под днищем авто, отыщите элементы механизма — рабочий цилиндр с толкателем.
С помощью пассатижей отсоедините пружину отрыва от вилки, затем нажмите на последнюю до упора вперед.
Возьмите измерительную линейку. Держите вилку сцепления в нажатом состоянии и одновременно с этим измерьте расстояние между ней и краем рабочего цилиндра.
Отпустите вилку и снова повторите измерение. Разница измеренных значений будет составлять величину зазора.
Сравните вычисленное расстояние с паспортным значением и при необходимости произведите регулировку.
Отыщите контргайку на резьбе толкателя и ослабьте ее.
На том же конце должна быть регулировочная гайка. Вращайте ее винт в сторону рабочего цилиндра или в сторону вилки, соответственно увеличивая или уменьшая зазор регулировки сцепления. Добейтесь правильного расстояния и затяните контргайку.
Выполнив указанные процедуры, еще раз сделайте контрольные замеры. Если необходимо, осуществите повторную регулировку. Нажмите несколько раз на педаль сцепления и снова проверьте его работу.
Регулировка лапок корзины сцепления
Корпус с деталями, составляющий корзину сцепления — это один из важнейших элементов всего механизма, который непосредственно соединяет и разъединяет диск и маховик. Таким образом, корзина ответственна за включение и выключение механизма и является обязательным узлом его конструкции. При возникновении неисправности в данном узле вся система может выйти из строя.
Имеющиеся в корзине лапки иногда начинают дергаться. В таком случае есть возможность их отрегулировать. Разберем регулировку на примере модели ГАЗ-53. В целом существует 2 способа настройки лапкового сцепления на рабочем транспортном средстве. Рассмотрим первый метод, являющийся документированным:
Автомобиль загоняется на яму.
Демонтируется поддон картера сцепления.
Для доступа к лапкам снимается вилка.
Готовится отрезок из проволоки размером чуть длиннее спички для использования в качестве средства измерения.
Путем вращения маховика отыскивается наиболее расшатанная лапка, с помощью отрезка проволоки измеряется ее высота от поверхности маховика.
Проводится регулировка двух оставшихся рычажков. Они устанавливаются на такую же высоту, что и самая первая. Для этого гайки, находящиеся снаружи рядом с лапками, поворачивают в требуемую сторону.
После регулировки всех рычажков по высоте, проверяется работа механизма. Если проверка на ходу показала нормальную регулировку, контргайки на корзине окончательно затягиваются.
Заключительным этапом на место ставится поддон картера.
Данный штатный способ не всегда позволяет полностью отрегулировать сцепление из-за износа игольчатых подшипников, которыми соединены лапки. В этом случае может помочь второй, более эффективный метод, часто применяющийся в автосервисах. В целом последовательность действий примерно та же, однако суть работ здесь несколько иная. Здесь потребуется помощник.
Итак, алгоритм следующий:
Заранее подбирается комплект автомобильных щупов для настройки клапанов.
Демонтируется поддон картера.
Из нескольких щупов набирается примерно 1,5 мм.
Помощник садится за руль и удерживает педаль сцепления в нажатом состоянии. В это время под каждый рычажок корзины между маховиком и диском ставятся щупы. Вводить их нужно плотно, с одним и тем же усилием.
Когда зазоры с помощью щупов установлены, проверяется работа механизма на ходу.
Если все в порядке, регулировочные гайки контрятся, поддон картера ставится на место.
При не слишком сильном износе лапок данный способ поможет правильно и с первого раза отрегулировать сцепление. Естественно, диск не должен быть деформирован.
Регулировка двухдискового сцепления
В основном современные легковые авто оснащаются «сухим» однодисковым механизмом. Для эксплуатации большинства автомобилей данная конструкция достаточно надежна и эффективна. Однако грузовой и специальный транспорт, а также спортивные модели требуют уже установки двухдискового механизма. Аналогично однодисковой конструкции здесь также осуществляется передача крутящего момента от маховика к КПП. Главное отличие состоит лишь в том, что двухдисковый механизм способен передавать сравнительно больший крутящий момент, при этом обладая намного большим ресурсом. Конструктивно механизмы различаются также количеством ведомых дисков и наличием между ними дополнительной проставки.
Принцип действия тот же. Нажатая педаль сцепления двигает выжимной подшипник, а тот в свою очередь воздействует на рычаги, отводя прижимной диск на себя от ведомого. При этом также отпускаются отжимные пружины, действуя на промежуточный ведущий диск, который отводится пружинами второго фрикционного диска. Второй движется с тем же шагом, что и первый. Благодаря этому одно нажатие на педаль оказывает на механизм двойное усилие. Обратная процедура при включении сцепленного механизма выполняется аналогично, последовательно соединяя все диски. Двухдисковую конструкцию можно назвать продвинутым вариантом однодисковой, в которой усилие и нагрузка распределяются равномерно. Именно равномерность распределения и повышенный ресурс отличают оба этих варианта механизма «сухого» типа.
Порядок регулировки сцепления на разных моделях автомобилей
У каждого авто может быть свой, отличный от других свободный ход педали сцепления. Конкретное значение этого расстояния следует узнавать из документации к автомобилю. Разберем поэтапно, как отрегулировать механизм у некоторых моделей ВАЗ.
1. «Лада Калина»
Выполните следующие действия по регулировке:
Откройте капот и освободите корпус воздушного фильтра, открутив соответствующие крепежные болты.
Отсоедините датчик массового расхода топлива вместе с хомутом.
Трос максимально подтяните к себе, держась за его резьбовую часть. При этом пружина педали сцепления может оказывать сопротивление, которое следует по возможности преодолеть.
С помощью штангенциркуля измерьте расстояние между рычагом вилки и пластиковым поводком. Результат должен быть равен 2,7 см.
Если измеренное значение отличается от требуемого, подтяните либо ослабьте гайку рожковым ключом до достижения нужного результата.
Повторно сделайте замеры при нажатой педали.
В завершении закрепите воздушный фильтр на своем месте.
2. «Лада Приора»
Замерить положение троса в «Приоре» можно двумя способами. В первом случае при регулировке следует ориентироваться на ход педали, равный 123-125 мм. Другой способ заключается в измерении длины отрезка троса, выходящего из кожуха — при отпущенной педали это расстояние должно быть равно 2,7 см. Чаще всего применяется первый способ по причине своей большей надежности.
3. ВАЗ-2107
Для выполнения регулировки сцепления двигателя потребуется заехать на смотровую яму или эстакаду. Если такой возможности нет, можно поднять автомобиль на опорах, используя домкрат.
Когда свободный ход педали отрегулирован, следующая важная задача будет состоять в регулировке расстояния между крайним верхним положением педали и упором в 0,4-2 мм. Для этого ключом на 10 мм открутите стопорную гайку.
Если в автомобиле используется инжекторная система, снимите защитный щиток.
Далее нанесите на резьбу толкателя смазку, предварительно очистив поверхность от загрязнений.
Обязательно оцените ход толкателя, так как от его работы зависит движение выжимного подшипника. Расстояние, которое проходит толкатель, должно быть в пределах от 4 до 5 мм. Для измерения отожмите назад вилку до упора. Чтобы не прилагать лишних усилий, желательно временно отцепить от рычага пружину.
С помощью ключа 17 мм отрегулируйте ход толкателя, одновременно зафиксировав регулирующую гайку. Контргайку ослабьте ключом 13 мм.
С помощью ключей на 8 мм и на 17 мм соответственно зафиксируйте толкатель и задайте требуемое расстояние (4-5 мм).
В завершении регулировки затяните контргайку и оцените ход педали — между крайним верхним положением и позицией отключения должно быть расстояние в 3 см.
4. ВАЗ-2108, 2109, 21099
Сцепление у этих моделей регулируется следующим образом.
Полностью отожмите педаль и измерьте расстояние между ее нижним краем и полом. В идеале оно должно быть в диапазоне 18-20 см.
Далее рукой нажмите на педаль до упора и вновь измерьте расстояние — оно должно составлять 6-7 см.
Разница между измеренными значениями в итоге будет равна 13-14 см.
Если полученная величина не вписывается в норму, стоит отрегулировать механизм, подтянув или ослабив его.
Для регулировки используйте 2 гаечных ключа: первым зафиксируйте регулирующую гайку, а вторым отвинчивайте контргайку. Если требуется увеличить ход педали, регулирующую гайку следует вращать по часовой стрелке. При этом, педаль будет опускаться к полу.
После проведенной настройки выполните контрольные замеры. Если все расстояния соответствуют нормам, затяните контргайку.
5. ВАЗ-2114, 2115
Этапы регулировки у данных моделей:
Машина ставится на ручник, с нее снимается аккумулятор для обеспечения максимальной безопасности при работе.
Далее открывается капот и находится трос привода.
Гайки, фиксирующие наконечник найденного троса, ослабляются с помощью двух ключей.
Подкручиванием данных гаек в ту или иную сторону расстояние выводится в диапазон 125-135 мм.
Затем до упора нажимается педаль сцепления – причем минимум три раза.
Выполняются контрольные замеры, при необходимости регулировка повторяется.
Если все перечисленные процедуры не помогают, следует обратиться в сервисный центр.
Какие комплекты сцепления лучше: мнения автовладельцев
1. «Зачем переплачивать?»
«У меня был немецкий комплект Sach, состоящий из корзины и диска. С ним я проездил примерно 230 тысяч км, в течение которых дважды менялись вилки и выжимные подшипники. На данный момент использую турецкое изделие фирмы Крафт. Сравнивая его в магазине с «немцем», я не заметил каких-то конструктивных отличий. Притом, что стоит турецкий комплект дешевле. Так стоит ли переплачивать?»
2. «Просто так решил!»
«Заводское сцепление на моей ВАЗ-2112 продержалось 67 тысяч км. За это время фрикционные накладки износились практически полностью. Сегодня я наконец-то поменял комплект вместе с корзиной и выжимным диском. Долгое время выбирал между изделиями от Valeo, Sachs и ВИС, но в конце концов остановился на варианте от Luk. А именно, был выбран Luk Приора, входящий в базовую комплектацию данного авто. В основном ориентировался на положительные отзывы бывалых водителей относительно стабильного крутящего момента.
Примечательно, что первые партии этого изделия, судя по описанию, содержали медные заклепки, а уже более поздние имели серебристые и без надписей. Диск сцепления выглядит качественно и аккуратно выполненным, корзина также своим внешним видом внушает доверие.
Выжимной же диск имеет пластиковую посадочную обойму, и данный факт насторожил. Более того, эта обойма оказалась перекошенной! Лишь позднее мне специалисты объяснили, что такой перекос считается нормальным. Диск самостоятельно отцентрируется и встанет со временем в нужное положение. Впрочем, недоверие к пластику все же осталось, поэтому понаблюдаем.
Что касается первых впечатлений от эксплуатации, стоит отметить более мягкое нажатие на педаль. Кажется, что ее ход увеличился, хотя на самом она осталась на уровне педали тормоза. Пробег с данным комплектом пока небольшой. Посмотрим, что будет дальше».
3. «Никакого дискомфорта»
«Ставил комплекты Krafttech, VIS и Sachs. Последний стоит и по сей день, никаких нареканий по этому продукту нет. Наоборот, данным комплектом я очень доволен. Выжимая сцепление, не ощущаю его жесткости. Нет никакого дискомфорта и при движении по пробкам».
4. «О брендах знаю многое»
«Напишу свое мнение про комплект от Valeo и про самого изготовителя. У меня пятилетний опыт работы в сфере продажи запчастей, поэтому я прекрасно знаю мнения покупателей относительно того или иного бренда. По поводу Valeo могу сказать, что данная фирма держит высокую планку качества. Высока и себестоимость ее продуктов. По данным параметрам этот французский производитель обогнал изготовителей из Чехии, Польши и, конечно же, Китая. В целом покупатели положительно оценивают такие качества комплектов от Valeo, как мягкая работа и стойкость к высокой рабочей температуре. Для многих автовладельцев это весьма важные факторы.
Изделия от Valeo способны выдержать пробег в 100 тысяч км, при условии, что это оригинальная французская продукция. Лично мной продавались два вида сцепления Valeo, которые отличались между собой лишь качеством и себестоимостью. Перечислю основные с моей точки зрения особенности французской продукции:
Оригинальные изделия производятся исключительно во Франции.
Диск сцепления, его корзина и выжимной подшипник продаются в индивидуальных упаковках.
Комплект всегда включает в себя фирменную смазку и шприц. Подобного я не наблюдал больше ни у кого.
Также обязательно прилагается инструкция по установке комплекта.
Металл имеет матовое покрытие. Те же китайцы, наоборот, ради привлекательности делают покрытие своей продукции глянцевым.
Штампы фирмы-производителя наносятся как на оригинальные, так и на неоригинальные изделия. Отличие может быть видно по более размытому изображению на копиях».
«У меня довольно старенькая вазовская «восьмёрка» 2000 года выпуска. Недавно в ней вышла из строя корзина сцепления. Я решил взяться за самостоятельный ремонт и вместе с корзиной поменять также диск сцепления, невзирая на еще работоспособное состояние старого. Собрал как можно больше информации о различных производителях запчастей, проконсультировался у знакомых, и в конце концов мой выбор пал на комплект от Vis. Корзина и диск, входящие в этот комплект, мне обошлись максимум в 2000 рублей (данная цена считается средней). Проехал на этом комплекте порядка 8000 км без нареканий. Механизм работает мягко, не ведет и не буксует. В общем, пока доволен».
