Приветствую всех!
Если кто думает (особенно те, кто набрел на данный блог впервые), что это очередная бездумная копипаста исключительно для новичков и переубедить во мнении не выйдет — проходите мимо).

Итак, буксировка. На первый взгляд простое действие и для автоматов всенепременно опасное, при этом трос не имеет других применений, кроме буксировки. Но на самом деле — это заблуждения. И устранять их мы начнем с «простоты» процесса.

Тонкости при буксировке начинаются еще задолго до буксировки — на этапе приобретения троса.

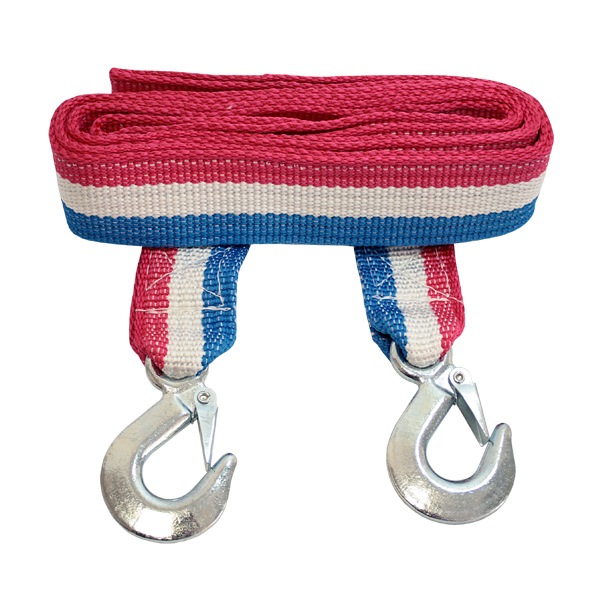

Магазины предлагают металлические тросы, канаты, стропы, динамические или рывковые тросы. И главное — все абсолютно разные по максимальной нагрузке в тоннах. Рассмотрим каждый вариант подробнее, а в конце предложим самодельный)). Но отдельное слово о нагрузке: вранье! Любой трос не выдерживает заявленных нагрузок. Берите с тройным запасом (средняя машина весит до 2 тонн) или вообще с наибольшей максимальной нагрузкой из доступных.

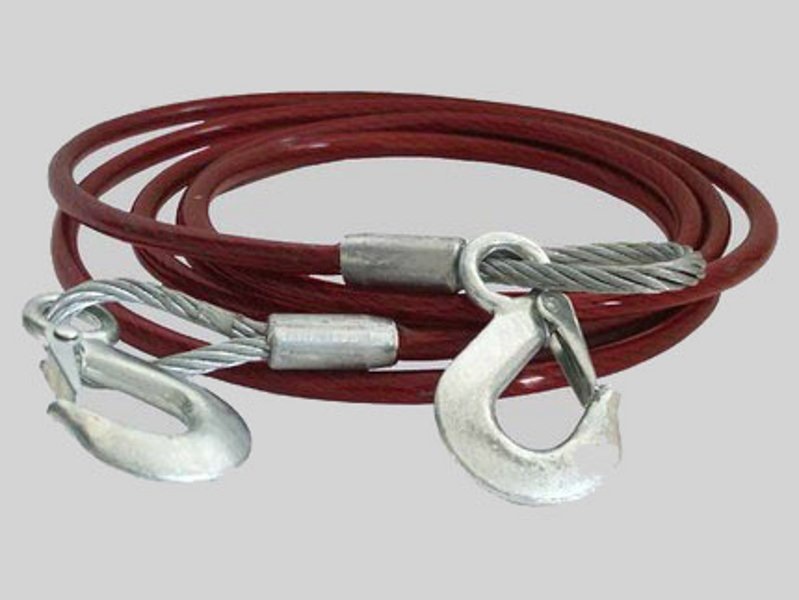

1. Металлический трос.

Обходите стороной. Если у Вас нет ватника, чтобы положить на трос и уберечь себя от последствий его разрыва.

Но качество тросов металлических зачастую дерьмовое. На купленном тросу мы даже тронуться не смогли (и это — большая удача, ведь ватника и ему подобного у нас не было, как и знаний тогда): скоба, соединяющая трос разогнулась и остался только крюк.

Не используйте металлические тросы!

По многим тестам самые слабые (враки про нагрузку), по материалу изготовления бывают жесткие (каждый рывок отдается в кузов) и мягкие — обладают большим растяжением и рывки не ощущаются.

Потенциально — лучший трос, объективно — экономят и заявленной нагрузки не держат, хотя ближе всего к заявленной цифре. Рывки гасит средне, а прочность скачет — мой последний трос оторвал у буксира проушину при рывке, храню до сих пор).

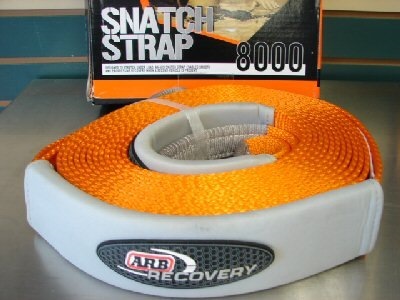

4. Рывковый или динамический трос.

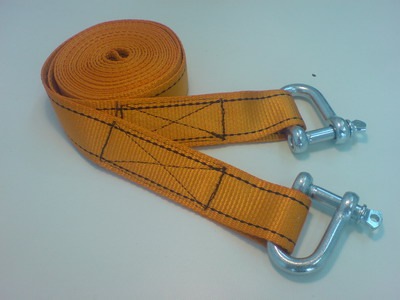

Идем в стройматериалы, покупаем канат, либо стропу потолще, пошире потяговитей согласно длине по ПДД (20.3 4-6м). Покупаем карабины (2 штуки, крючки — слабое звено тросов магазинных. Когда мой оторвал проушину- крюк испортился.) и гуглим спецморские узлы чтобы это дело связать с карабинами. Затем берем сигнальную ленту кусками и завязываем узлами на расстоянии 1 метра, чтобы было видно ночью и бросилось в глаза оленям днем. Надежный трос готов (рецепт от PhoenixPhantom ).

Я не упомянул жесткие сцепки, так как на дорогах и в магазинах я их не видел. Да и кмк жесткая сцепка — это к грузовикам.

С тросом разобрались. Либо 2 магазинные топовые стропы, либо один надежный самодел.

Теперь вопрос ресурсо-этический. Можно ли буксировать?
1. С точки зрения массы.
Очевидно, что легковушка не будет буксировать многотонные тягачи (хотя субару может). Так как же узнать, как не сжечь фрикционные материалы (сцепление в мкпп и фрикционы в акпп)?
Из видео с субару ясно — играет роль двигатель. Вспоминая что маломощный трактор, обладая огромным моментом, способен вытащить что угодно, если проедет и, развивая мысль дальше, больше момент — выше требования к прочности деталей, получаем, что нужен определенный момент с низких оборотов и вообще слишком сложно, чтобы посчитать с ходу — можно тягать или нет.

1. Для начальной прикидки подойдет СРС (средство о регистрации ТС), в котором смотрим Максимально разрешенную массу (или в хар-ках авто полная разрешенная масса) своего автомобиля и вычитаем из нее Снаряжённую массу и избыток своего веса (снаряженная учитывает вес водителя в 75кг и полный бак бензина, если Вы легче- прибавляем 75 — вес водителя) и вес пассажиров.

2. Полученная цифра — начальная точка. Но есть же еще и прицепы, поэтому заходим на сайт производителя своей машины/смотрим в руководство/смотрим на сайтах автомобильных параметр:
Максимальная масса буксируемого прицепа, оборудованного тормозами, на уклоне не более 12%, [кг].
Если не нашли — ищем по запросу (или тягово-сцепное устройство). Найдется официальный фаркоп, у которого будет указана масса прицепа.

3. Складываем 1 и 2 и получаем условный максимальный вес, который можно буксировать. Условный, потому что в худшем случае у Вас оторвет проушину (но они чаще вкручиваются в лонжерон и вряд ли такое будет). Также параметр снаряженной массы иногда надо подкорректировать, часто производитель указывает вес базовой комплектации, а разница между базой и полным фаршем будет где-то около 100кг, но чаще она меньше и вряд ли перевалит за 50.

4. Теперь если хотим помочь — спрашиваем у нуждающегося срс, к снаряженной прибавляем 100 кг чтоб наверняка и вес его пассажиров. И если цифра перевалила за полученную в пункте 3, то либо миримся с износом, либо отказываем.

Итак, теперь собственно формула (расчет выше):
Полная масса буксира — Снаряженная масса буксира — 75кг — Вес водителя и пассажиров буксира — (от 0 до 100 кг допоборудования если комплектация не стандарт) + максимальный вес прицепа — (снаряженная масса + 100кг + вес водителя и пассажиров буксируемого)

Если >= 0 буксировать можно.
Если меньше 0 — в буксировке можно отказать.

Но тут важно понимать, что самый тяжелый этап — это трогание с места. При трогании с места на ровной поверхности мы имеем дело с фактической массой буксируемого. Соответственно другое, гораздо меньшее усилие в кг/м2 будет если буксируемый уже едет.
Соответственно, даже если расчет запретил буксировать — износ будет то короткое время, пока буксир стоит на месте!

Простой пример. На 2107 ночью в горку тянули набитый пассажирами авто где-то 300-800 метров из которых 50 с самого начала в горку. Сцепление буксовало и попахивало, но после выхода на ровную поверхность перестало. Через 20т км машина была продана, но сцепление замены не требовало.
Буксировать объективно было нельзя, но износ оказался кратковременный и малоощутимый.

2. С точки зрения коробки передач.

Откройте любое руководство по эксплуатации автомобиля (или посмотрите в интернете) и про АКПП в разделе буксировки будет сказано примерно следующее: «Буксировать машину, оборудованную АКПП разрешается при скорости не более 50 км/ч и на расстояние, не превышающее 50 км«

Выводы напрашиваются следующие:
Автомат/вариатор может буксировать без ограничений (массовые если только), автомат/вариатор можно буксировать, но с определенной скоростью и на определенные расстояния.

Буксировать только в положении N.

Для 4-х и более ступенчатых автоматов нельзя буксировать со скоростью выше 50 км/ч и на расстояние свыше 50км.
Для 3-х ступенчатых автоматов максимальная скорость 30 км/ч, а расстояние 30 км.

Почему буксировка убивает автомат? Я уже писал, что коробки передач любят масло, а АКПП жить без него не могут долго. Когда мотор заглушен — насос АКПП не работает, а колеса вращаются. При превышении скорости или расстояния масляное голодание ударит по ресурсу коробки.

Иногда автоматы тупят и когда трос провисает, может произойти переключение. Для избежания таких ситуаций рекомендуется (если возможно) использовать ручной режим переключения.

Общий итог: буксировать можно всегда, но необходимо учитывать ограничения по массе и коробке передач. И что пишет производитель Вашего авто в руководстве по эксплуатации, если Вы на гарантии (не оговорено — значит не запрещено).

Переходим непосредственно к процессу буксировки (будем считать что Вы учли массу и готовы буксировать):

1. Прикрепите трос. Следите за тем, чтобы он не был перекручен. По возможности обозначьте сигнальной лентой трос (защита от оленей). Убедитесь в том, что длина троса соответствует ПДД (4-6 метров): длина троса меньше приведет к дтп, больше — увеличит риск разрыва.

2. Начинайте движение:

а) Буксируемый: включите аварийку, если аккум сдох- закрепите сзади знак аварийной остановки (можно закрепить для дополнительной защиты от дураков).
Проверните ключ в замке зажигания и разблокируйте руль. Ключ остается в замке до конца поездки.
Переведите рычаг МКПП в нейтральное положение. При автомате/вариаторе — переведите селектор в положение N.
По возможности наладьте связь между машинами. Рация или телефон + гарнитура.
Снимите с ручника.
Как только буксир тронулся, старайтесь не тормозить резко, а притормаживая держать трос в натянутом состоянии.

б) Буксир: аварийку включать не обязательно (как намерения по маневрам показывать тогда будете)
Плавно начинайте движение. Рывок моментально порвет трос. Следите за натягом, на старте главное — держать постоянную тягу, поэтому доверьте натяг троса буксируемому.

Типичная ситуация обрыва: Вы сбросили газ, трос провис, буксируемый не среагировал или среагировал поздно, когда вы снова нажали на газ, один тормозит, другой газует — рывок и разрыв троса.

Избегайте резких ускорений и торможений, выключите магнитолу и слушайте натяг. Доверьте натяг буксируемому. Если возникла непонятная ситуация — отпустите газ и дождитесь нетипичного снижения оборотов — это значит, что трос снова натянут и можно плавно газовать. Но быстрее определить натяг и скорректировать действия поможет связь с буксируемым.

3. Процесс движения.

а) Буксир:
ПЛАВНО ВСЕ ПЛАВНО! Никаких резких ускорений, торможений и перестроений!
МЕДЛЕННО! 50 КМ/Ч Ваша машина исправна, а у буксируемой руль как у 2105 тяжелый и тормоза никакие. Кроме того, машина буксируемого идет накатом и уйти быстро в сторону, добавив тяги она не может.
Держите связь с буксируемым, прогнозируйте ситуацию заранее.
ПОВОРОТЫ НЕ СРЕЗАТЬ, ПРОХОДИТЬ ПО НАИБОЛЬШЕЙ ТРАЕКТОРИИ! У буксируемого возможности управления ограничены тросом, который траекторию срезает. Если вошли резко, в поворот, можете рискнуть и остановиться, чтобы ослабить натяжение и позволить буксируемому уйти от бордюра. Но лучше рвать трос.
Держите связь и проверяйте натяжение на слух и поглядывая в зеркало заднего вида.

Приготовьтесь к тому, что перед Вами вклинятся олени или перед буксируемым. Не надо паниковать и после торможения в пол резко газовать. Успокойтесь и плавно начните движения.

НЕКУДА СПЕШИТЬ! Моргает зеленый или желтый уже — замедляйтесь, а не газуйте, Вы с прицепом все-таки. Повороты выполнять тоже медленно. Следите за буксиром и оленями.

Доверьте натяг буксируемому, Ваша основная задача — РОВНАЯ ТЯГА! В любой непонятной ситуации отпустите газ, пока не почуствуете прицеп и только тогда газуйте.

Меньше колебаний и рывков для троса — выше шанс доехать!

б) Буксируемый.
Ваша основная задача — держать в постоянном натяжении трос. Натяжение пропало — тормозим плавно, в любой непонятной ситуации СНАЧАЛА РУЛИМ, ПОТОМ ТОРМОЗИМ.

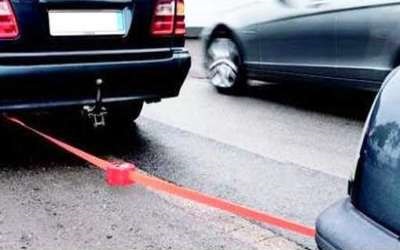

В пробке старайтесь не ставить противопехотную растяжку в виде троса. Сообщите буксиру или допустите провисание троса самостоятельно, если трос попал на зону пешеходного перехода.

4. Если все-таки порвался:
Ставим запасной, либо привязываем узлом старый. Если снова порвался — отсатки старого надо срезать ножом, если его нет — пробовать разязать отверткой или жечь зажигалкой (самое опасное для лкп в частности).

Следование этим простым правилам позволит доехать до пункта назначения даже на самом паршивом тросу.

Если Вы решили, что даже под дулом пистолета не будете буксировать, а будете вызывать эвакуатор при поломке и уже приготовились выкинуть трос из багажника — не спешите. Зима близко.

Зимой Вы даже в Москве можете сесть на пузо. В глухих дворах не чистят, в гаражах тоже, а еще Вы можете не вписаться в поворот или вынужденно остановиться без омывайки на обочине-сугробе. По весне, на размытых проселочных дорогах трос тоже не повредит — во всех этих ситуациях Вас смогут вытянуть и Вы поедете дальше.

Ну а если бездорожье — Ваша стихия, то Вы и так в курсе, что лучше иметь рывковый трос и ватник, чтобы трос при обрыве не прилетел в машину.

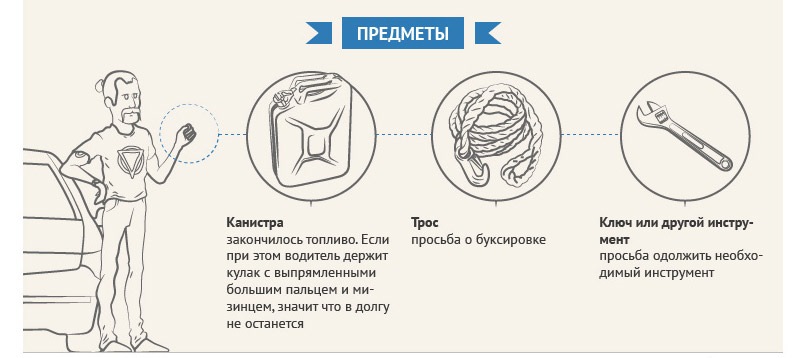

Иногда водители просят о помощи таким способом, при этом забывая о предмете в руках)

Буксировка — дело сугубо добровольное и использовать ее могут все водители. Если уж совсем глобально — если есть возможность, то помогите и сделайте наши дороги чуточку лучше, а водителей — добрее.
Спасибо за внимание.

Источник

Как сделать жесткий буксир

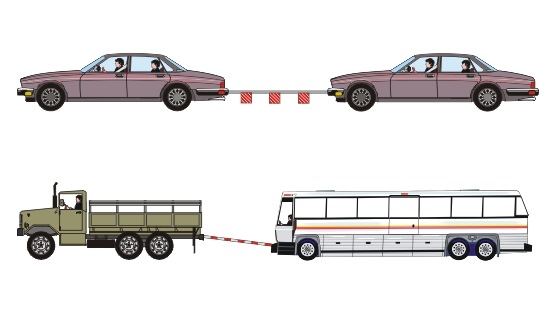

Такой дорожный аксессуар, как жесткая сцепка для легковых автомобилей своими руками, может пригодиться каждому водителю в экстренной ситуации. Особенно, если приходится много путешествовать между городами, по трассам и проселкам. Однако не все уделяют этому виду буксировки должное внимание из-за ее кажущейся громоздкости и сложности в креплении, предпочитая ей обыкновенный трос.

Нельзя не согласиться, трос – вещь нужная и даже очень может пригодиться в автомобильном хозяйстве, но бывают поломки, когда на тросе или цепи автомобиль буксировать просто запрещено. Основная – проблемы с тормозом у буксируемой машины.

Согласно ПДД, тогда транспортировка должна осуществляться только частичной погрузкой или ЖС. И это одна из тех неприятных ситуаций, которые могут возникнуть в дальней дороге. К примеру, тормоза отказали, соответствующая жидкость вытекла, а починиться своими силами не представляется возможным. Не вызывать же дорогостоящий эвакуатор, чтобы отбуксировать ваше авто на ближайшее СТО, которое может находиться в десятках километров от места происшествия.

Содержание

А если в вашем багажнике припасено устройство для ЖС, то проблема решается куда как проще: любое достаточно тяжелое авто, у которого есть фаркоп или другое стационарное крепление, сможет вас выручить (ну или вы сможете кого-то, соответственно, спасти от ночевки в степи).

Жесткая сцепка для легковых автомобилей своими руками изготавливается довольно просто, если вы имеете представление, что такое сварка и соответствующий инструментарий, умеете работать по чертежам и обладаете желанием заиметь в своем арсенале подобное устройство. О том, как его соорудить, расскажем поподробнее в нашей статье.

Некоторые правила буксировки на ЖС

Следует помнить, осуществляя транспортировку легковушки, попавшей в беду, что согласно ПДД, буксировка должна осуществляться все же при наличии водителя в буксируемом транспорте (исключение – случаи, когда конструкция ЖС предполагает следование авто траектории ведущей машины). Говоря проще, если вы соберетесь в одиночку буксировать другое авто, то оно должно быть зафиксировано треугольной жесткой сцепкой, наподобие прицепа, и следовать всем маневрам основной машины.

Также запрещается при буксировке перевозка пассажиров, а для подстраховки (на случай, если не дай Бог ЖС оторвется) должен присутствовать еще и подсоединенный трос или цепь.

Кстати, очень много вопросов задают по поводу сертификации самодельных жестких сцепок. Так вот, в правилах дорожного движения об этом конкретно ничего не писано, так что требования дорожных служб предъявить соответствующие разрешительные документы не вполне законно.

Еще нельзя буксировать более тяжелое транспортное средство, если у него не действует тормозная система, а ограничения по скорости существуют в пределах 50 км/ч.

Виды устройства

Современные ЖС для легковых авто, выпускаемые фирмами-производителями, бывают нескольких конструкций:

И то и другое устройство вполне по силам соорудить собственноручно, если вы решили сэкономить некоторое количество денег (но скорее, здесь дело не в экономии, а в чувстве уверенности).

Пошаговая инструкция

Первое, что необходимо – это подробно выполненный чертеж жесткой сцепки, которую вы собираетесь изготовить. Его можно нарисовать самостоятельно (если вы разбираетесь в этом вопросе), а можно порыться в сети Интернет, и найти там массу устраивающих вариантов на любой вкус.

Правилами ДД ограничивается длина жесткой сцепки – 4 м (не более, менее – возможно). Так что, если собрались сделать устройство в виде складной штанги, достаточно будет 3-х обрезков стальной трубы, каждый из которых длиной чуть больше метра. Диаметр каждой штанги варьируется от 20 до 50 мм, в зависимости от марки и веса машины, предполагаемой к буксировке. Средняя часть закрепляется парой болтов с каждой стороны, соединения шарнирные. На концах крайних штанг – головки со скобами, крепящимися болтами.

Такой облегченный вариант ЖС подойдет практически для любой легковушки и даже – для микроавтобусов небольшой массы. Из плюсов: устройство собирается и разбирается легко, упаковывается в чехол и хранится до нужного случая в любом, даже и не слишком большом багажнике машинки, занимая там мизерное место. Из минусов: оно не достаточно прочно, и буксировка на дальние расстояния с его помощью не рекомендуется.

Если требуется жесткая сцепка помощнее, можно соорудить треугольник из двух штанг, между которыми приваривается поперечина из уголка. Штанги изготавливаются из трубы диаметром 20-50 мм. Поперечина приваривается в середине конструкции, чтобы придать ей дополнительную жесткость. Крепление в острой вершине под фаркоп (затяжное со скобой).

Основной недостаток: ЖС изначально «затачивается» только под данный автомобиль, так как расстояние креплений за проушины не регулируется. Но есть выход, чтобы жесткая сцепка для легковых автомобилей своими руками стала универсальной: поперечину не приваривать, а сделать конструкцию в свободный ход – разборной на шарнирных креплениях. Тогда ее, в принципе, можно будет присоединить к любому авто и с вертикальными, и с горизонтальными проушинами для буксировки.

Жесткая сцепка: размеры и расстояние при буксировке грузовых и легковых автомобилей

В отличие от троса, который есть в комплекте у каждого автомобилиста, жесткая сцепка — редкий атрибут. Чаще ею пользуются эвакуаторы. Но буксировка на жесткой сцепке предполагает то же дополнительное оборудование: знак аварийной остановки, аптечку и огнетушитель. В данном случае трос может провисать до покрытия дороги. Само устройство сцепки может иметь различные конструкции. Например, самые простые предполагают по одной точке крепления к каждой из машин. В основном, такую конструкцию имеет жесткая сцепка для легковых автомобилей. Более сложные сцепки имеют несколько точек и позволяют буксировать транспортное средство ровно по одной колее с тягачом, без малейшего смещения в стороны. Для каждого типа устройств разработаны различные правила буксировки. Буксировка на жестком устройстве позволяет перегонять тяжелые автомобили.

Скорость передвижения автопоезда не должна быть выше 50 км/час, если перегоняется транспортное средство с механической коробкой передач. Если у машины АКПП, то движение должно происходить не быстрее 40 км/час. Эвакуация машины с поломанным рулевым управлением возможна лишь с помощью сложных конструкций жесткой сцепки. Запрещаются буксировка: более одного транспортного средства, автомобилей с прицепами и мотоциклов без коляски. В кабине буксируемой машины может находиться только ее водитель. Размеры жесткой сцепки должны обеспечивать расстояние между автомобилями – не более 4 метров. Само устройство должно иметь предупредительные знаки в виде щитков или флажков размером 20 х 20 см с нанесением на них чередующихся красных и белых полос со светоотражающими материалами. Если у буксируемого автомобиля неисправна тормозная система, его вес должен быть в 2 раза меньше, чем у буксира.

Жесткая сцепка для легкового автомобиля своими руками

Исходя из того, какое именно сцепное устройство вы собираетесь сделать, вам необходимо всего лишь отрезать трубы нужного размера. По факту, для легковых автомобилей современной конструкции требуется сцепка длиной всего в 1 метр. Вследствие этого, для изготовления неразборного А-образного устройства вам потребуется 3 трубы, 2 из которых длиной чуть больше 1 метра и диаметром 20-50 мм (в зависимости от веса и марки авто).

В первую очередь жесткая сцепка подразделяется на два подвида. Первый вид — это сцепка с одной штангой. Второй — с двумя (по виду это те самые устройства, что напоминают букву «А», так как между двумя штангами приваривается дополнительный стержень, играющий роль ребра жесткости).

Жесткая сцепка для легковых автомобилей своими руками чертежи

Продам гараж капитальный на Радуге. Жесткая сцепка должна быть выкрашена в яркие, красно-белые или черно-желтые полосы, или на ней должны быть прикреплены предупредительные, красные щитки или флажки. Давайте в первую очередь разберемся с выбором жесткой сцепки для легкового автомобиля.

Какие есть жесткие сцепки для легковых автомобилей

Цена жестких сцепок для легковых автомобилей варьируется в зависимости от типа, допустимой массы буксируемого автомобиля и диаметра буксировочных крюков или проушин. Стоимость штанг держится в диапазоне 2000-2500 руб, устройство типа «треугольник» — в диапазоне 4000-4500 руб.

Это доступное средство буксировки, не требующее предварительной подготовки для его использования, подходит для автомобилей с вертикальными и горизонтальными проушинами. Для изготовления используется цельнометаллическая труба, параметры которой соответствуют предъявляемым техническим требованиям.

Жесткая сцепка для легковых автомобилей: правила и особенности использования

Такие рекомендации практически полностью подходят и к буксировке автомобиля на мягкой сцепке. Жесткую сцепку рекомендуется использовать в тех случаях, когда буксировать приходится достаточно большое транспортное средство. Это связано с тем, что большая масса автомобиля может набрать инерцию и ударить буксирующий транспорт. В таком случае неприятно будет всем, так что при отсутствии жесткой сцепки лучше воспользоваться услугами эвакуатора. Вообще, если вы не уверены в своих силах, воспользуйтесь другими методами транспортировки поврежденного автомобиля. Это поможет вам полностью забыть о проблемах и получить нормальный сервис от специалистов.

Как своими руками сделать жесткую сцепку для легковых автомобилей

В таком случае водитель буксируемого автомобиля не имеет особых шансов разбить буксирующее транспортное средство. Впрочем, ситуации бывают разные. Жесткий вариант сцепки с буксирующим автомобилем должны иметь все без исключения прицепы. Использование мягких вариантов доступно только в том случае, если буксируемое авто обладает исправной тормозной и рулевой системой. Все эти особенности закреплены в правилах дорожного движения. Если вы придумаете возможность транспортировать прицеп на мягкой сцепке, на следующем же посту ГИБДД получите неплохой штраф.

Также жесткая сцепка используется в случае, когда кассетный улей своими руками автомобиль получил неисправности тормозной системы или рулевого управления, эксплуатация и буксировка на мягком тросу может быть опасной. Главные особенности безопасной буксировки на жесткой сцепке следующие:. Также существует множество тонкостей, которые касаются коммерческого транспорта или поврежденных в разных вариантах автомобилей.

Жесткая сцепка для легкового автомобиля своими руками

Заглянув, практически, на любой автофорум, можно узнать, что жесткая сцепка, как способ буксировки, начал применяться достаточно давно. Правда из — за больших размеров, (которые ограничивали возможность ее размещения в автомобилях), используют жесткую сцепку, как правило, специализированные организации, либо коммерческие службы эвакуации, применяющие буксиры в виде штанги выполненной из цельнометаллической трубы. А при необходимости эвакуировать автомобили без водителя, применяют двойные жёсткие буксиры типа треугольника, также выполненные из цельнометаллических труб.

Очень неприятно, когда Ваше авто внезапно отказывается ехать. Вдвойне неприятно, если это происходит вдалеке от дома, где нет возможности достать новые автозапчасти, да еще если кругом лес и уже смеркается, а на улице непогода ( дождь, снег, мороз ), да и эвакуация автомобилей по ряду причин не возможна, а до ближайшего населенного пункта несколько километров.

Жёсткая сцепка на легковое авто

Жесткая сцепка для траспортировки легкового автомобиля

Как приобрести уверенность в дороге? В чем опасность буксировки на гибкой сцепке? Надежный способ буксировки, становится доступным каждому. Достигнутые в настоящее время высокие темпы развития автомобилизации неизбежно приводят к усложнению условий дорожного движения. Поэтому, наряду с постоянными проблемами по общей организации безопасного движения, на дорогах «вечно» существует и проблема безопасной эвакуации (буксировки) неисправных транспортных средств, вышедших из строя из-за непредвиденных, неустранимых силами водителя в пути, эксплуатационных неисправностей. Купить жесткую сцепку с доставкой можно в нашем интернет-магазине.

Как своими руками сделать жесткую сцепку для легковых автомобилей

Жесткая сцепка буксируемого автомобиля несомненно имеет много преимуществ перед обычной гибкой сцепкой, и разумеется она повышает безопасность буксировки, особенно на скользкой дороге. А автомобили, у которых имеются неисправности в тормозной системе вообще положено буксировать только сцепив жёстко. Поэтому полезность данного девайса очевидна и любому автовладельцу желательно иметь такое устройство у себя в гараже, или в багажнике. В этой статье будут рассмотрены большинство вариантов устройств для жёской сцеки автомобилей, а так же приемущества и недостатки разных вариантов. Ну и конечно же будет рассмотрено, как и из чего изготовить это приспособление своими руками и с помощью самого распространённого инструмента.

Достаточно всего пары метров обычной круглой (или профильной — квадратной, прямоугольной) трубы немного разных диаметров, чтобы иметь возможность вставить одну трубу в другую и таким образом появится возможность изменять длину сцепного устройства (переставляя скрепляющие болты на рубах), а так же иметь возможность уменьшения габаритов, то есть складывания устройства в багажник автомобиля.

Всем привет. Нашел фотки жесткой сцепки. Также у самого есть жесткая сцепка тоже выкладываю фотки серебристого цвета но для легковые на 1800кг. рассчитано, длину 1м 80см., две крайние трубы входят в центральную. Буду делать по мощнее и вам рекомендую, а еще один вариант, буксируем спринтера и протянули вакуум через всю машину свою и подсоединяет к буксируемой машине и работают у буксируемой тормоза. Возьмите на вооружение. Также жду ваших решений.

Жесткая сцепка беременных МВ спринтеров. pikabu.ru/story/beremennyiy_avtobus_1355303
Самая прикольная жесткая сцепка, последние фотки с тормозным дышлом, и тросиком на педаль.

Буксировочные тросы и сцепки
Самым распространенным видом буксировки является гибкая сцепка. Для этого используется матерчатый, синтетический или металлический трос, который занимает мало места, и поэтому есть в большинстве багажников, где находятся и другие автоаксессуары для авто. Для буксировки необходимо вкрутить в автомобили крепления, если таковые не предусмотрены производителем авто, к которым будет цепляться трос. На гибкой сцепке допустимо буксировать легковые автомобили.

Поскольку данный вид буксировки наиболее простой, он имеет ряд ограничений:

В обеих машинах должны быть водители;
Расстояние между автомобилями должно находиться в пределах 4-6 метров;
Трос должен иметь два светоотражающих прямоугольных устройства с размером стороны не менее 200 мм;
В буксируемом автотранспорте не должно быть пассажиров;
Буксируемый автомобиль должен иметь рабочую тормозную систему и рулевое управление;
Буксировка в гололед запрещена.
Как можно заметить, гибкой сцепке характерно множество недостатков. Простая жесткая сцепка решет большинство из них. Такая сцепка изготавливается из стали и имеет одну точку крепления в каждом автомобиле. Более сложные конструкции крепятся в нескольких местах к буксируемой машине, благодаря чему она двигается по прямой за буксировщиком.

Поскольку жесткая сцепка дороже, она имеется у меньшего числа водителей. Однако если купит этот автоаксессуар, то на нем можно буксировать тяжелые грузовые автомобили. Как и для гибкой сцепки, правила применения обычной жесткой сцепки требует наличия водителя в буксируемой машине и отсутствия в ней пассажиров. На жесткой сцепке можно транспортировать автомобили с нерабочей тормозной системой, если масса буксира больше буксируемой машины в 2 и более раза.
