Как сделать звуковую пищалку
Как сделать чтобы динамик пищал от батарейки. Звуковой пъезоизлучатель своими руками. Схема и принцип работы
Сторожевое устройство на одном транзисторе – самая простая схема, которую сможет собрать даже дошкольник.
В ваши владения часто вторгаются без спроса, а вы при этом занимаетесь важным делом?)
Схема и принцип работы
Цоколевка (расположение выводов) транзистора КТ815Б выглядит вот так:
Принцип действия очень простой. При обрыве охранного провода, зуммер начинает пищать. Тонкий охранный провод можно натянуть через дверной проем.
Если точнее описать работу схемы, то это будет выглядеть так:
нарисуем схемку по ГОСТу для удобства восприятия
Пока у нас охранный провод цел, то в цепи плюс батарейки—-резистор 100 К—-охранный провод будет течь ток. Весь ток будет течь именно через охранный провод, так как его сопротивление очень мало. Так как весь ток будет течь через провод, этого не хватит, чтобы открыть транзистор. Транзистор открывается только тогда, когда его напряжение между базой и эмиттером будет 0,5-0,7 Вольт.
Но… как только охранный провод обрывается, на базе сразу же резко возрастает напряжение, то есть оно стает более, чем 0,5-0,7 Вольт и начинает течь ток через базу-эмиттер. Так как ток течет через базу-эмиттер, то следовательно, транзистор открывается. А раз он открывается, значит через цепь плюс батарейки—–зуммер—коллектор—-эмиттер начинает течь ток. Пока через зуммер течет ток, он орет, как ошпаренный.
Сборка и работа на практике
Схема состоит из транзистора КТ815 с любой буквой. Я взял вот такой:
Вот пример транзистора, который я использую в схеме:
В схеме также есть зуммер:
Зуммер – это звукоизлучатель. При подаче на него постоянного напряжения, он начинает пищать высокочастотным неприятным монотонным звуком. Брал я его на Алиэкспрессе за 0,7 бакса по этой ссылке.
Часто путают зуммеры с пьезоизлучателями (ниже на фото):
Если разобрать зуммер, то мы увидим на платке нехитрую схему генератора частоты, выполненного в SMD исполнении, а также сам пьезоизлучатель, подпаянный медными проводами к этой платке.
Так что если будете брать в радиомагазине зуммер, смотрите, чтобы продавец вам не подсунул обыкновенный пьезоизлучатель.
Вместо зуммера можно взять маломощную лампочку или какое-нибудь исполнительное устройство, которое будет включаться через реле. В этом случае не забудьте защитить транзистор, включив параллельно катушке реле защитный диод:
Ну а вот, собственно, и видео работы всей схемы. Оранжевый провод – это типа охранный проводок.
Сама схема представляет собою простейший генератор звуковых частот (можно сказать зуммер) и собрана всего лишь на четырех деталях:
Как работает схема пищалки
R1 задает смещение на базу VT1. А с помощью C1 осуществляется обратная связь. Динамик является нагрузкой VT2. Частоту звука можно регулировать подбором конденсатора C1
3. Конденсатор : Совершенно любой с емкостью в пределах от 10 до 100 наноФарад.
Если вдруг кто то подзабыл как определить емкость конденсатора по его цифровому коду, то можете заглянуть в раздел справочные материалы: там есть отдельный раздел Цифровой код конденсаторов
Схема звукового пъезоизлучателя
Детали для сборки схемы звукового сигнала
Звуковой излучатель ЗП-3 или любой подобный.
Как подключить ЗП-3? Если излучатель звука ЗП-3 новый, то к нему нужно припаять провода, так как на фотографии. Припаивается легко, если использовать флюс. Один провод паяем к мембране. Второй провод припаять к любому из двух выводов.
Напряжение питания схемы 12 вольт. Это может быть аккумулятор, выпрямитель или любой другой источник постоянного тока.
От номиналов элементов схемы зависит тон звучания устройства, поэтому можете поэкспериментировать, меняя конденсаторы и резисторы, добиваясь звука, который вам понравится.
Чтобы не делать печатную плату, лучше всего взять и использовать макетную плату, получается намного проще и быстрее.
Размещаем детали плотнее на макетной плате, запаиваем, ещё раз проверяем и пробуем звук, подключив к источнику питания.
При правильной сборке и исправных деталях, схема начинает работать сразу и в настройке не нуждается. Если не нравится тон, то подстраиваем потенциометром на свой вкус.
Сигнализатор собран.
Трансформатором служит ферритовое кольцо от компьютерного блока питания, подойдут и другие кольца практически с любым диаметром, также можно использовать Ш-образные трансформаторы (ферритовые) или ферритовые чашки. У трансформатора есть две обмотки. Первичная обмотка содержит 40 витков с отводом от середины, диаметр провода тоже не критичен от 0,1 до 0,8 мм, витки растянуты по всему кольцу. Вторичная обмотка содержит 30 витков того же самого провода, что и первичная.
Выводы вторичной обмотки напрямую подключены к пьезоголовке, полярности подключения нет, по любому заработает. Транзистор любой низкочастотный, обратной проводимости типа КТ819, КТ805, КТ829, КТ817, КТ814 и все импортные аналоги, можно использовать также полевые транзисторы, что я вам не советую, поскольку ток потребления девайса будет в несколько раз больше, чем с использованием биполярных транзисторов.
Теперь о главном, так что из себя представляет устройство? Для того, чтобы понять суть работы стоит лишь включить его, он издает раздражительный свист который еле слышен, но очень действует на нервы. Главная фишка в том, что соседи не смогут понять откуда идет звук, но сначала вам нужно установить сие чудо в доме у шумного и надоедливого соседа. Однако надеюсь, что вы сможете договориться и по хорошему:)
Как сделать чтобы динамик пищал от батарейки. Звуковой пъезоизлучатель своими руками. Схема и принцип работы
Сторожевое устройство на одном транзисторе – самая простая схема, которую сможет собрать даже дошкольник.
В ваши владения часто вторгаются без спроса, а вы при этом занимаетесь важным делом?)
Схема и принцип работы
Цоколевка (расположение выводов) транзистора КТ815Б выглядит вот так:
Принцип действия очень простой. При обрыве охранного провода, зуммер начинает пищать. Тонкий охранный провод можно натянуть через дверной проем.
Если точнее описать работу схемы, то это будет выглядеть так:
нарисуем схемку по ГОСТу для удобства восприятия
Пока у нас охранный провод цел, то в цепи плюс батарейки—-резистор 100 К—-охранный провод будет течь ток. Весь ток будет течь именно через охранный провод, так как его сопротивление очень мало. Так как весь ток будет течь через провод, этого не хватит, чтобы открыть транзистор. Транзистор открывается только тогда, когда его напряжение между базой и эмиттером будет 0,5-0,7 Вольт.
Но… как только охранный провод обрывается, на базе сразу же резко возрастает напряжение, то есть оно стает более, чем 0,5-0,7 Вольт и начинает течь ток через базу-эмиттер. Так как ток течет через базу-эмиттер, то следовательно, транзистор открывается. А раз он открывается, значит через цепь плюс батарейки—–зуммер—коллектор—-эмиттер начинает течь ток. Пока через зуммер течет ток, он орет, как ошпаренный.
Сборка и работа на практике
Схема состоит из транзистора КТ815 с любой буквой. Я взял вот такой:
Вот пример транзистора, который я использую в схеме:
В схеме также есть зуммер:
Зуммер – это звукоизлучатель. При подаче на него постоянного напряжения, он начинает пищать высокочастотным неприятным монотонным звуком. Брал я его на Алиэкспрессе за 0,7 бакса по этой ссылке.
Часто путают зуммеры с пьезоизлучателями (ниже на фото):
Если разобрать зуммер, то мы увидим на платке нехитрую схему генератора частоты, выполненного в SMD исполнении, а также сам пьезоизлучатель, подпаянный медными проводами к этой платке.
Так что если будете брать в радиомагазине зуммер, смотрите, чтобы продавец вам не подсунул обыкновенный пьезоизлучатель.
Вместо зуммера можно взять маломощную лампочку или какое-нибудь исполнительное устройство, которое будет включаться через реле. В этом случае не забудьте защитить транзистор, включив параллельно катушке реле защитный диод:
Ну а вот, собственно, и видео работы всей схемы. Оранжевый провод – это типа охранный проводок.
Сама схема представляет собою простейший генератор звуковых частот (можно сказать зуммер) и собрана всего лишь на четырех деталях:
Как работает схема пищалки
R1 задает смещение на базу VT1. А с помощью C1 осуществляется обратная связь. Динамик является нагрузкой VT2. Частоту звука можно регулировать подбором конденсатора C1
3. Конденсатор : Совершенно любой с емкостью в пределах от 10 до 100 наноФарад.
Если вдруг кто то подзабыл как определить емкость конденсатора по его цифровому коду, то можете заглянуть в раздел справочные материалы: там есть отдельный раздел Цифровой код конденсаторов
Схема звукового пъезоизлучателя
Детали для сборки схемы звукового сигнала
Звуковой излучатель ЗП-3 или любой подобный.
Как подключить ЗП-3? Если излучатель звука ЗП-3 новый, то к нему нужно припаять провода, так как на фотографии. Припаивается легко, если использовать флюс. Один провод паяем к мембране. Второй провод припаять к любому из двух выводов.
Напряжение питания схемы 12 вольт. Это может быть аккумулятор, выпрямитель или любой другой источник постоянного тока.
От номиналов элементов схемы зависит тон звучания устройства, поэтому можете поэкспериментировать, меняя конденсаторы и резисторы, добиваясь звука, который вам понравится.
Чтобы не делать печатную плату, лучше всего взять и использовать макетную плату, получается намного проще и быстрее.
Размещаем детали плотнее на макетной плате, запаиваем, ещё раз проверяем и пробуем звук, подключив к источнику питания.
При правильной сборке и исправных деталях, схема начинает работать сразу и в настройке не нуждается. Если не нравится тон, то подстраиваем потенциометром на свой вкус.
Сигнализатор собран.
Трансформатором служит ферритовое кольцо от компьютерного блока питания, подойдут и другие кольца практически с любым диаметром, также можно использовать Ш-образные трансформаторы (ферритовые) или ферритовые чашки. У трансформатора есть две обмотки. Первичная обмотка содержит 40 витков с отводом от середины, диаметр провода тоже не критичен от 0,1 до 0,8 мм, витки растянуты по всему кольцу. Вторичная обмотка содержит 30 витков того же самого провода, что и первичная.
Выводы вторичной обмотки напрямую подключены к пьезоголовке, полярности подключения нет, по любому заработает. Транзистор любой низкочастотный, обратной проводимости типа КТ819, КТ805, КТ829, КТ817, КТ814 и все импортные аналоги, можно использовать также полевые транзисторы, что я вам не советую, поскольку ток потребления девайса будет в несколько раз больше, чем с использованием биполярных транзисторов.
Теперь о главном, так что из себя представляет устройство? Для того, чтобы понять суть работы стоит лишь включить его, он издает раздражительный свист который еле слышен, но очень действует на нервы. Главная фишка в том, что соседи не смогут понять откуда идет звук, но сначала вам нужно установить сие чудо в доме у шумного и надоедливого соседа. Однако надеюсь, что вы сможете договориться и по хорошему:)
ИЖ 2126 «Пнутый Ёжик» › Бортжурнал › Про пищалку, или «Сигнализатор звуковой СЗ-3839 (31.3839)»

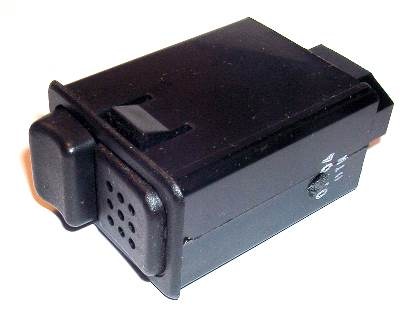

Расскажу вам про загадочную и не бесспорную вещицу, которая есть только на ежиках. Это звуковой сигнализатор, он же пищалка, он же сверчек:
К чему я завел весь этот разговор? Кто-то пищалку выкидывает, кто-то наоборот пытается добавить к ней дополнительные функции контроля. Но вот ее работа для многих является тайной, к тому же омраченной различными вариантами подключения в автомобиле.
Вот тайну работы пищалки и раскроем!
Устройство довольно примитивное, хотя претендует на роль пра-пра-пра-дедушки БСК (бортовой системы контроля). Имеет всего 3 контакта (есть варианты с 4 контактами, но это тоже самое, просто лишний контакт идет на массу):
Внутри — платка, которую похоже паяли сидя на коммунальной кухне:

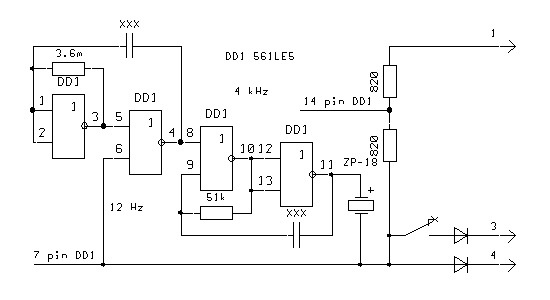

Ну и, собственно, сама схема устройства — ничего сложного:
Микросхемы не пугайтесь, на ней собран простейший мультивибратор для генерации трели сверчка. Параметры трели задаются резисторами — заводские настройки 12 Гц и 4000 Гц.

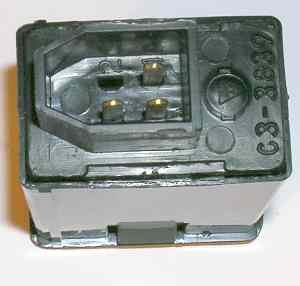

Распиновка устройства
(номера контактов нанесены на корпусе):
1 — контакт 30 замка зажигания (постоянный +АКБ);
2 — земля (если контакт присутствует);
3 — включает звук при заземлении контакта (отключается кнопкой пищалки);
4 — включает звук при заземлении контакта (не отключается кнопкой);
Прим.:
— В некоторых версиях пищалки, кнопка не отключает звук, а делает его тише.
— На «Орбиту» ставились пищалки с ручкой регулировки громкости.
Контакты 3 и 4 внутри пищалки имеют диодную развязку, поэтому электрические цепи друг другу не мешают.
Страшнее всего выглядит…
Схема подключения пищалки в автомобиле
Теперь, понимая принцип работы и включения пищалки, можете присоединять это полезное устройство так, как вам удобно! А при желании и изменить ее звучание.
Делаем автоподелку — мастерим звуковой сигнализатор поворотов для своей «Ласточки»
Порой водители, особенно начинающие, забывают выключить сигнал поворотника, завершив маневр. Штатные щелчки порой не слышно, если играет громко музыка. Поможет исправить ситуацию звуковой повторитель поворотов на 12 v, изготовленный своими руками. Инструкция по самостоятельному изготовлению пищалки прилагается в данной статье.
Предназначение звукового повторителя поворотов
В машинах, как правило, стали устанавливать переключатели поворотников, которые после завершения маневра автоматически возвращаются в нейтральное положение. Это имеет свои преимущества: нет необходимости отвлекаться на выключение поворотников, когда поворот завершен, не нужно тратить время на проверку, отключен ли сигнал. Со временем автовозврат переключателя может отказать (автор видео — Александр Баранов).
В некоторых автомобилях переключатель не возвращается автоматически в исходное положение. В этом случае необходимо самостоятельно следить за его отключением после завершения поворота. При включении поворотников раздаются щелчки, но порой из-за громко включенной музыки или шума их не слышно.
Если вовремя не выключить поворотники, это может стать причиной аварийной ситуации на дороге, так как путает других участников дорожного движения.
Путем установки звукового оповещения работы реле переключателя, можно решить проблему забытого выключения поворотов.
Инструкция по изготовлению пищалки на поворотники
Смастерить звуковой сигнализатор поворотов на свой автомобиль можно своими руками в течение 15 минут, не обращаясь по этому поводу в автосервис. Для создания такого дубликата поворотников потребуется микросхема К561ЛН2, она послужит основой. Кроме этого, нужен бузер, но без встроенного генератора.
Универсальный звуковой повторитель
Можно взять бузер, у которого генератор встроен, если устраивает его звучание. В данном случае разбирается пример подключения бузера к штатному генератору низких частот. Подключившись к генератору НЧ, следует покрутить ручку настройки и выбрать наиболее подходящий звук. Теперь можно воспроизвести его, воспользовавшись в качестве основы микросхемой К561ЛН2 и генератором.
Схема подключения пищалки
Схему устройства можно представить в виде двух частей:
Тон звучания звукового повторителя настраивается путем изменения номинала С1 и R1. При подключении устройства отрицательный полюс прикрепляется к «массе» автомобиля, а положительный посредством «развязывающих» диодов берется от кнопки аварийной остановки.
Чтобы определиться с клеммами кнопки, следует воспользоваться мультиметром. На нем нужно выбрать режим для измерения постоянного напряжения. Включив левый поворотник, нужно смотреть, на какой клемме периодически появляется напряжение +12 Вольт. Аналогичные действия нужно выполнить, включив правый поворотник.
Собранное звуковое устройство
В данном случае устройство выполняется навесным монтажом. Для корпуса звукового повторителя поворотов используется 2-х миллиметровый шприц с извлеченным из него поршнем. Провод выводится из узкого отверстия – носика шприца, а бузер прикрепляется с обратной стороны шприца с помощью термоклея.
Таким образом, легко собрать своими руками звуковой повторитель поворотов, используя микросхему и 5 логических элементов. При этом можно сэкономить время и деньги на посещении автосервиса.
Видео «Установка звукового дубликата поворотников»
В этом видео демонстрируется, как установить самостоятельно звуковой сигнализатор поворотников (автор ролика — Мир Авто-Мото).
