Органайзер в багажник автомобиля митсубиси аутлендер 3 своими руками

Делаем ящик в багажник Outlander своими руками

Много самоделкинов пересмотрел, посмотрел как они делают и решился тоже сделать, пока что снял размеры, составил чертежи и в скором времени начну к построению задуманного.
Сделал сие чудо еще в январе, стоял себе пылился в кладовой всю зиму, вот пришли теплые деньки можно начинать обшивать и устанавливать, фото обшитого и установленного надеюсь скоро будут, по стараюсь по мере возможности сделать все побыстрее.

Mitsubishi Outlander 2014, 167 л. с. — своими руками

Машины в продаже

Комментарии 12

Привет а он на 3 аут подойдет который 18 года?

подойдет, сорян что поздно ответил редко захожу

Епрст! Наконец то вменяемый чертеж!))

Я сделал два отсек в одном усилок и кондер стоит а в другом все вещи мне нужные
и делал все с 10мм фанеры и обтягивал все карпетом все до сборки

Тоже сделал сам.Эскиз где-то схожий. Дно-5мм. Остальное-10мм. Задняя «кривая» стенка-5мм.Совет:На каждое отделение делать крышку с петлями. Не как в оригинале.

Спасибо за совет, я так и делаю как раз)
По толщинам тоже самое получается, уже почти заканчиваю, осталось обшить его и можно устанавливать.

Внутри я обтянул тканью-жена отдала старое покрывало. Чтобы ничего не гремело.Крышки-дерматин.И никаких ковриков в багажник. Удачи!

Спс, я карпет приобрел, вот им обтягивать все буду, опыт в обтяжке есть.
Скоро думаю закончу и залью фотографии, что получилось.

Красавец! Поддерживаю!
сам заленился, заказывал. Привезли готовый.
интересно, че у тебя получится. Вечерком отпишу обнаруженные минусы всплывшие по ходу эксплуатации. Может чем то тебе это поможет…

Спасибо, буду благодарен за минусы и постараюсь устранить их, чтобы не возникли в дальнейшем.
Фото полученного выложу на новогодних праздниках, пока будут выходные перед сессией.

Минусы выявленные по ходу эксплуатации:
1. Необходимо ограничить или фиксировать крышку в открытом положении, а лучше поставить двойные петли буквой Z чтобы крышка могла полностью раскладываться. Проблема в том что когда крышка открыта ее легко неловким движением сложить в противоположную сторону и вывернуть петли…
решение — я поставил ограничительную текстильную стропу 1 см

2. Крайня крышка которая у спинки сиденья не фиксируется в открытом положении, приходится одной рукой держать крышку а другой капаться. неудобно.
решение — из тойже стропы делаем ленту длинной 15 см и на конце крючок. Один конец крепим к полке другой при открывании крючком цепляем за железную ось которая в спинке сиденья ( вроде это крепление изофикс)

Источник

Органайзер в багажник

Всем привет!
Тоже захотел сделать органайзер. Верх мастерства конечно- это люди, которые пользуются 3Д программами, лазерными резками и плазменными пушками, но задача была следущая:

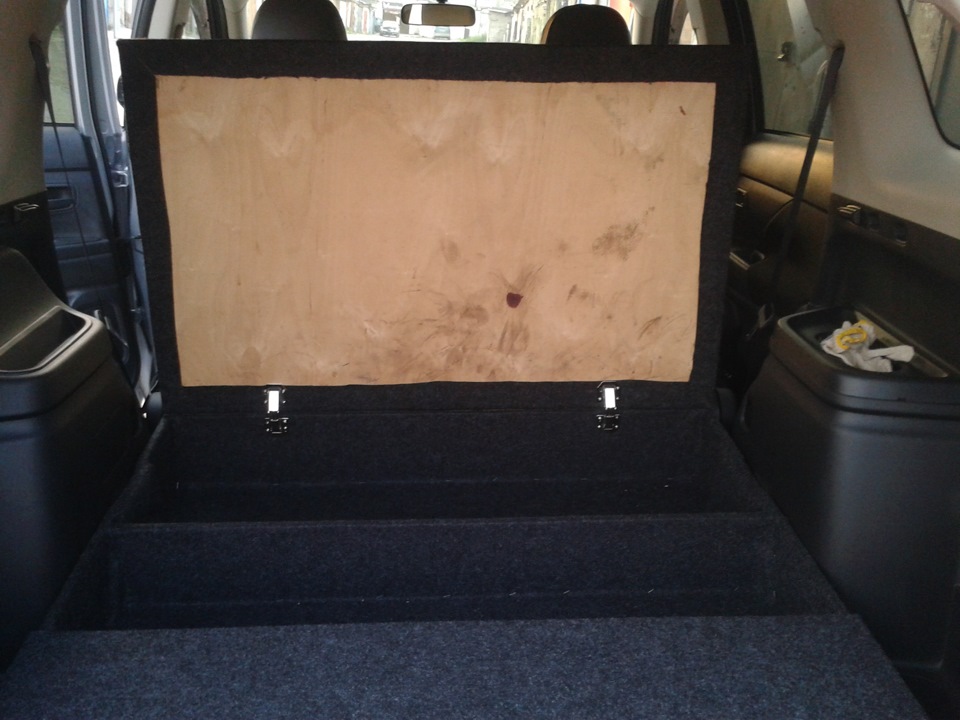

1) должно быть эстетично сверху ( обшил карпетом)
2) саб должен оставаться на своем месте ( он имеет право хранить молчание, однако отдельная большая полка под ним с проводами и усилком будет практически не использована)
3) должен быть ровный пол при разложенных сидениях ( это возможно при наклоне, максимальная толщина короба при этом 15 см и мин 8,5)
4) не должны брякать полки, короб и все внутри полок, без особого эстетического излишества ( обшил из остаток карпета и заволявшегося кожзама)
5) полки должны открываться все в одну сторону от багажника
6) они должны открываться легко, не за что не цепляясь
7) короб не должен ездить по багажнику и сидеть плотно
8) задние сидения при любом положении не должны задевать короб, но и щель между ними минимальна

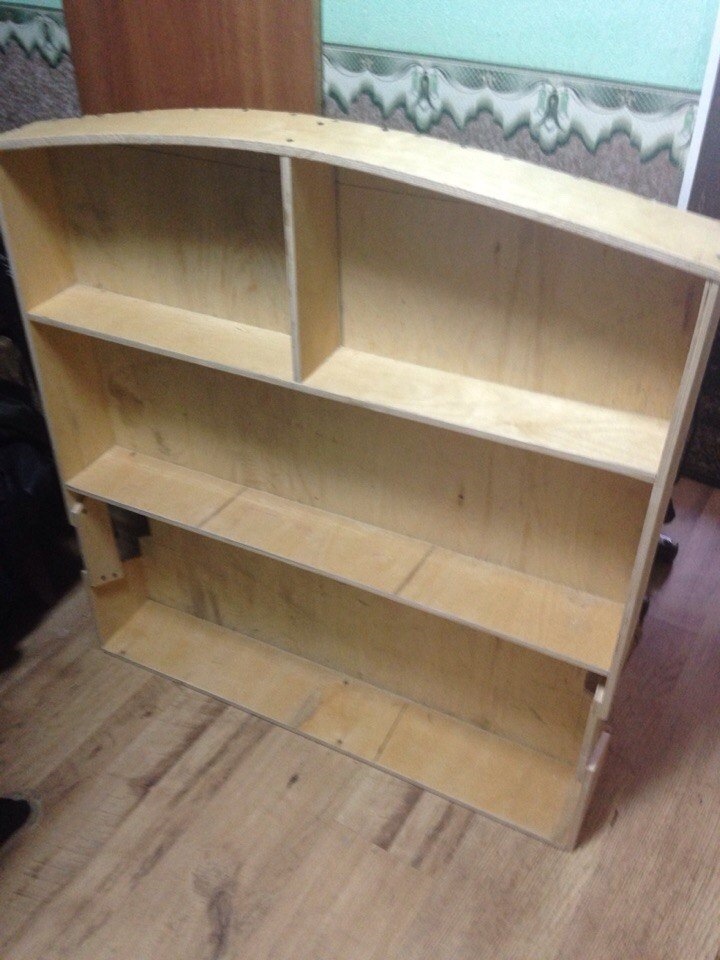

Было некоторое количество фанеры толщиной 10 и 25 мм и руки.

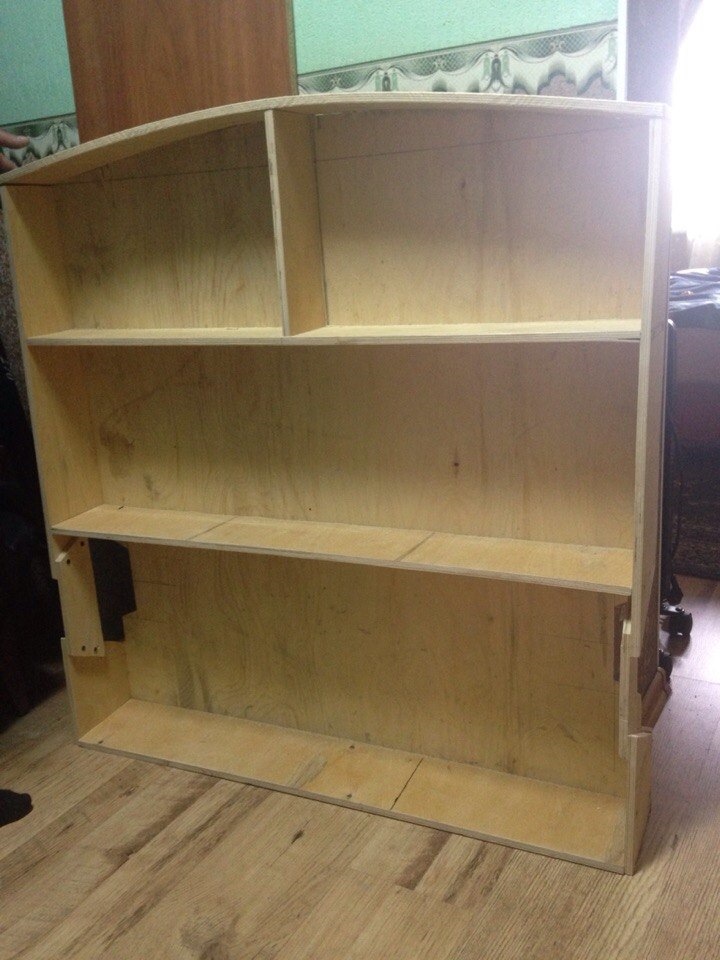

Посмотрев несколько вариантов, решил сделать свой, взяв за основу кем-то сделанный эскиз органайзера ( фото прилагаю)

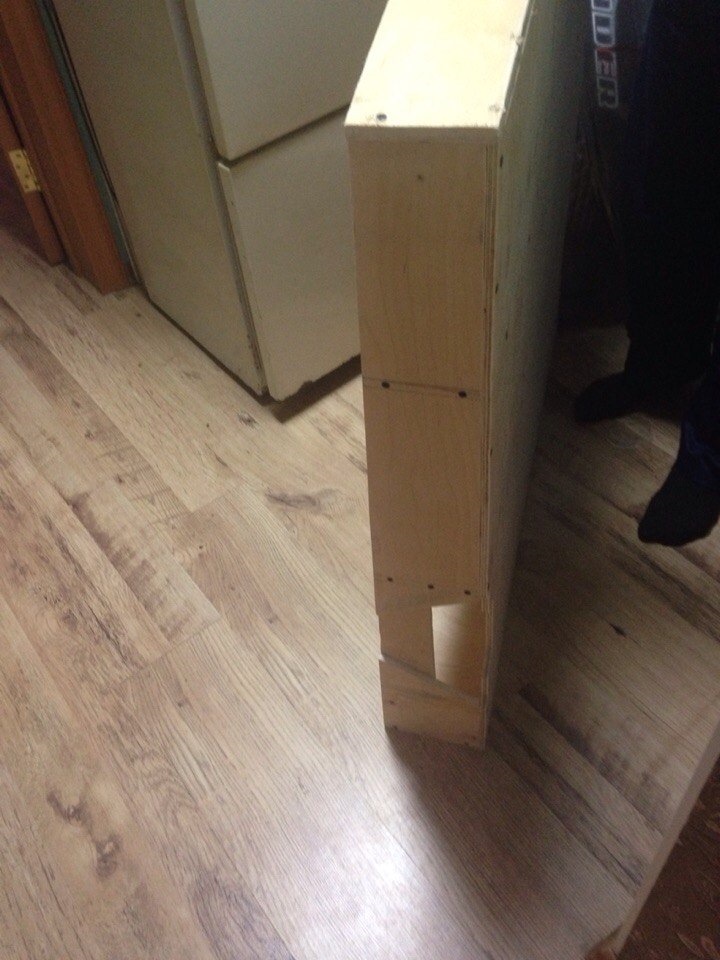

Короб делал первый раз, так что не все пошло гладко ( после первой примерки оказалось, что ближнюю к багажнику дверцу надо делать на 1,5 см меньше, тогда нигде ничего не задевает и сидения спокойно будут откидываться и дверцы не будет зажимать)
Фанера 25 слишком толстая, использовал ее только на торцы ( минимальная высота 8,5 см всего у короба) так что пришлось ехать и покупать 8-ку ( мне ее на месте циркуляркой по моим размерам напилили)
Петли обычные с леруа
Петельки открывания сделал из резинки от старых трусов
Хорошенько удобрил конструкцию уголками ( прочность зашкаливает)
Обшил всю конструкцию карпетом ( материал приятный, тянется)
Еще для себя выяснил, что клеить лучше клеем «88». Титан или универсальный простой намного хуже для ворсовых покрытий.
Изгиб ближней полки к багажнику делал по лекалу от резинового ковкика.
Также была дырка сзади под провода усилителя и саба
Фото обшитого органайзера забыл сделать, извиняйте

Источник

органайзер в багажник своими руками

Сам процесс сборки я не заснял, так как работа пыльная и телефон был не в машине.
Ушло примерно 1,5 куска фанеры, 16 уголков, 2 баллона с краской, ткань для крышек примерно 2мх3м, 40 см плотный тканевый ремень для петель и ручек, ну и целый день работ.

2 баллона немного не хватило есть пятна где дерево просвечивает, обратную сторону тоже покрасил на случай если вдруг что та прольется, что бы не распухла фанера.

Ткань подгон от бабули)) не в тон конечно но зато халявная.

немного не рассчитал с дверцами когда поднимаешь задние сиденья то дверцы плотно прилегают друг к другу и тяжело открываются, надо сточить примерно 0,5 см с одной из дверцы. И еще я забыл сделать пропил в первом отсеке что бы шторку убирать. Но это все мелочи.

фанера 2Х650р.+краска 2х120р+уголки 16х15р.+саморезы 50р.+ткань 0=1860руб. Если не ошибаюсь то один только каркас стоит 2700р. с дверцами еще намного дороже.
продолжение

Mitsubishi Outlander 2014, двигатель бензиновый 2.0 л., 147 л. с., полный привод, вариатор — аксессуары

Машины в продаже

Комментарии 29
