Установка вилки ИЖ ПС на Днепр, Урал
Наконец то долгожданный отпуск!
Ну и закрутился маховик)))
Давненько мне попалась за очень дешево живая рабочая вилка от ИЖ ПС, она же вилка от какой то старой ямахи, точно не помню модель, вроде ХТ серия 80х годов.
Все по стандарту — разобрана, хорошо вымыта, отпескоструена, покрашена в порошковую краску, заменены сальники, кароч огонь!
Хотелось конечно вкарячить ее родную траверсу ибо она на порядок круче по жесткости! Но…
Уже были куплены дороговатые конусные подшипники на днепртраверсу, так что не в этот раз)))
При установке вилки от Планеты Спорт на оппозит возникает ряд проблем:
Трабла 1 – Диаметр пера ИЖемахи меньше днепрятины на 1мм (ерунда вроде но траверса не зажимается и будет гулять)
Трабла 2 – Крепление перьев в траверсе разные, днепроперья в верхней траверсе зажимаются на конус и притягиваются сверху, перья ИЖемахи стягиваются в траверсе просто на цилиндр
Трабла 3 – Из за той же разности диаметра перьев тормозной барабан не прижимается к перу, и при торможении будет разбивать алюминевый корпус самого пера
Трабла 4 – Ось колеса на них разная, и немного отличается по типу крепления
Но глаза боятся, а руки уже в масле)))
Так что поехали…
Пункт 1 – элементарно вырезал из металла 0,55мм полоски, подложил между перьями и траверсой, и все норм!
Пункт 2 – от мертвой вилки днепра болгаркой отпилил сверху резьбовую часть, около 60-80мм. От вилки ИЖ выкрутил пробки перьев и сточил шестигранник, что бы низ днепрвилки вставлялся в верх пробки иж, обварил и все готово!

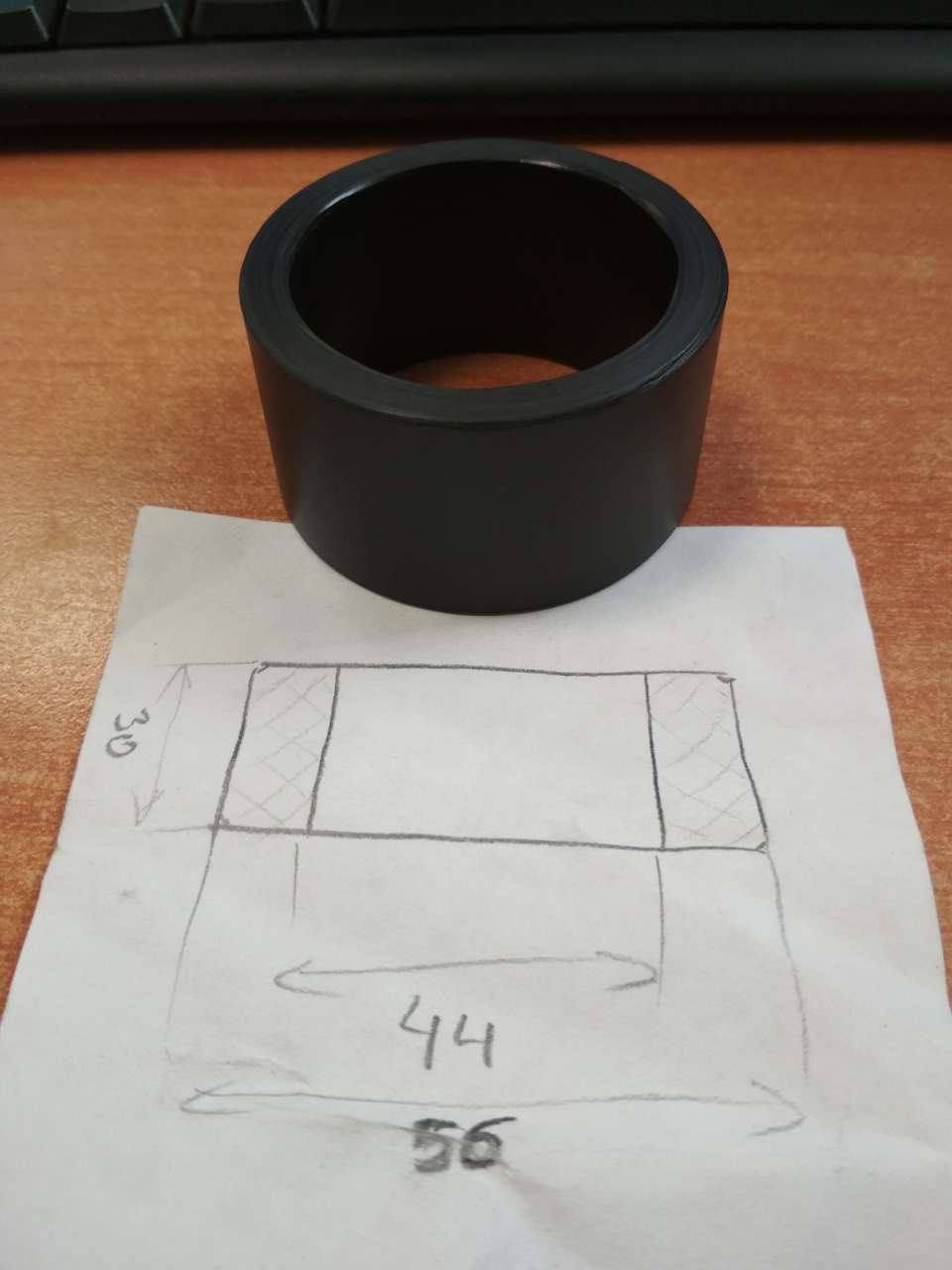

Пункт 3 – Выточена втулка из капролона (размер на фото но сразу скажу что немного не угадал) порезана пополам, вставлена между пером и тормозным барабаном (подгонял болгаркой часа 2 наверно)
Пункт 4 – Ось днепроколеса доработана – сточен упор под колесо ближе к левой стороне, ибо колесо упрется или встанет не ровно. И еще в трубках ИЖ которые зажимают ось развернуто отверстие, размеры не помню, но одна труба подходит к днепрооси а другая нет

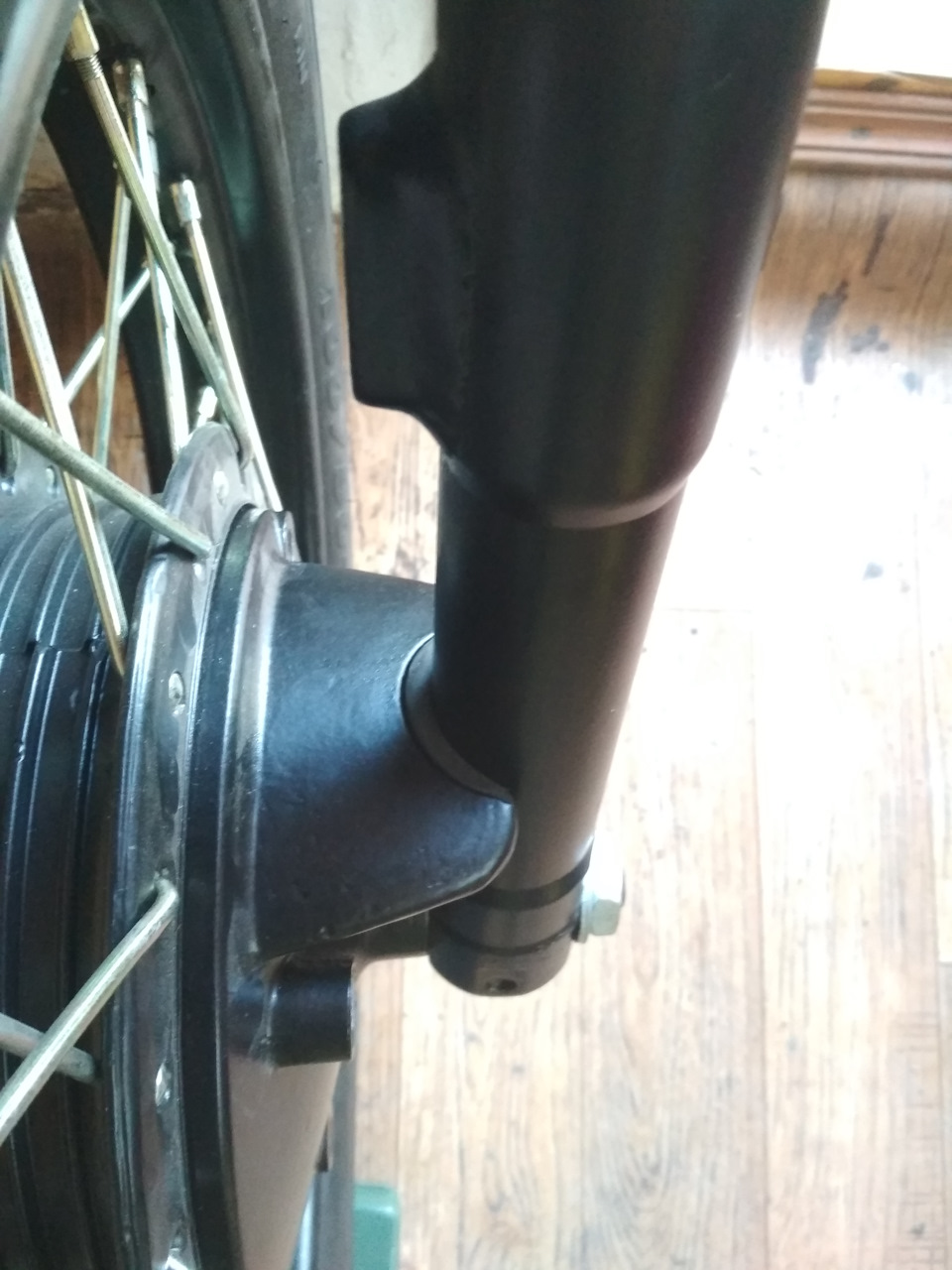

Но все прошло успешно, вилка установлена, операция прошла успешно))) но это не точно)
Побаивался что эти немного колхозноватые варики скажутся на расхлябанности вилки, но нет! Все достаточно жестко!
