Пиктограммы на кнопки автомобиля своими руками
Делаем свою пиктограмму на кнопке. (Часть 1)
Все началось, с того что у меня родилась дочка еще в далеком 11 году. И я как заботливый отец решил, что на машину нужно приклеить знак «В машине дети». Собственно начал искать наклейку. Сначала хотел заказать световозвращающую из поднебесной, и даже сделал заказ. Но нашел на одном сайте(к сожалению сейчас они уже их не продают) не наклейку, а светящуюся табличку «В МАШИНЕ ДЕТИ».
Тогда еще на старой машине приклеил на скотч и запитал от габаритов через тумблер, при продаже аккуратненько снял. Но, на шкоде совесть не позволяет куда-то врезать тумблер, переключатель и т.д. Поэтому начал думать какие кнопки существуют, их оказалось немного всего 6 + 1 в поднебесной(открытие багажника, правда ценник на нее в 1400 весьма удивил). Поэтому пришла идея сделать свою пиктограмму на самой дешевой кнопке. Самая дешевая кнопка в экзисте была SET. Собственно она и была взята на доработку.
Сама нажимная часть снимается легко, представляет из себя, полупрозрачный закрашенный пластик.
Берем данную часть и мелкой шкуркой (я использовал 1500 с водой) аккуратно счищаем краску.
После буквально 5 минут предстает такая картина:
Далее нарисовал пиктограмму в и распечатал на самоклеющейся бумаге.
Остается аккуратно вырезать(какой же это геморой), если бы знал что так сложно будет вырезать малюсенькие части, придумал бы другой значок. Но деваться некуда…
Аккуратно приклеил, и начал красить матовой краской.
После 3-х слоев краски…
В общей сложности положил 5 слоев краски
После снял наклейку и пока краска не совсем высохла иголочкой немного довел рисунок. Смайлик конечно получился сомнительный, но еще раз вырезать и перекрашивать его не очень хочется.
А теперь с подсветкой:
P.S. Надо было все-таки заказать наклейку в какой-нибудь конторке, где бы ее распечатали и вырезали бы…
В следующей части я расскажу как добавил в кнопку еще один светодиод и о том, как к ней подключиться, не имея фирменного разъема.
Всем спасибо за внимание. Особенное спасибо Gonschik за идею.
Делаем значки для кнопок ваз-2115, калины своими руками
Потребовалось мне подключить несколько кнопок в авто, для различных целей. Включение видеорегистратора, выключение задних колонок, включение подогрева руля. Кнопок с похожими значками не нашел, поэтому пришлось придумывать самому.
Начал искать в интернете, может кто-нибудь уже делал что-то подобное. К сожалению, ничего особенного не нашел. Т.к. недавно делал щиток приборов для ваз-21099 и пользовался услугами рекламного агенства, а точнее плоттероной резкой. Просматривая интернет в поиске подходящих символов, наткнулся на замечательную картинку:
Но, т.к. плоттер не может вырезать с картинки линии, пришлось вручную рисовать значки. Значки находятся в квадрате размером 8 х 8 мм.
Пошел в рекламное агенство, вырезал. Получилось так:
Далее все легко.
1) Шкурим кнопку, чтобы старая краска сошла с нее. Советую взять шкурку с большой зернистостью, чтобы не было глубоких царапин. У меня не было мелкой, была только крупная (к сожалению). Косяки думаю увидите.
2) Обезжириваем поверхность кнопки, и приклеиваем наш вырезанный значок.
3) Наносим слой краски (я брал матовую краску). Ждем. Слой должен обязательно высохнуть.
! Обязательно красить кнопку минимум в 3 слоя! Когда покрасил, мне было очень интересно что получилось, и я оторвал значок видеорегистратора. Когда подсветил кнопку светодиодом, то у меня вся кнопка просвечивалась. Одного слоя оказалось мало. Второй слой был хорошим, но по бокам все равно просвечивалось. Третий слой сделал свое дело, и светился только символ. Пришлось сделать другой значок.
После того, как краска высохла окончательно, аккуратно снял пленку. Получилась вот такая кнопка.
В темноте с подсветкой выглядит так.
Чуть позже покрою кнопку лаком, чтобы не вытерлась.
PS: Прикладываю файлы значков в corel draw (различные 11, 12, 13 версии программы). Значки только: подогрева руля, видеорегистратора, выключения звука. Скачать можно в записи в моем бж.
Думаю если у кого-нибудь есть подобные значки в кореле, то выкладывайте. Буду объединять, т.к. только на этих значках я не остановлюсь.
Свои пиктограммы на кнопках блока регуляторов
Продолжаю медленно, но верно реализовывать задуманное. В комплектации Active (2013 г.в.) кроме регулятора уровня фар в блоке регуляторов ничего нет, одни лишь пустые заглушки, а т.к. свято место пусто не бывает, то именно эти заглушки и будут заменены функциональными кнопками.
На этот раз изменение и доработка коснулись кнопок блока регуляторов, а именно кнопки подогрева руля и отключения ESP. Артикулы кнопок я уже публиковал ранее в посте «Информация. Артикулы элементов в блоке регуляторов». Для ленивых повторюсь: кнопка отключения ESP (половинка) имеет артикул 93350-4L000RY, а кнопка обогрева руля (половинка) — 93380-4L000RY соответственно.
Т.к. функций обогрева руля и отключения ESP у меня нет, то и кнопки выполнять будут другие функции, а значит пиктограммы на них нужно сделать соответствующие. Для определения положения новых пиктограмм обе кнопки стоит заранее промерить.
Сам процесс я начал с кнопки отключения ESP, т.к. на ней нет индикатора и с ней работать проще. Для нанесения новой пиктограммы нам сначала нужно извести старую. Это можно сделать только хорошенько отшкурив кнопку.
Теперь очищенную область на кнопке нужно покрасить. Я для этого использовал матовую грунт-эмаль KUDO.
При свете вспышки отличие оттенка от заводской краски видно, попасть в тон оказалось практически не реально. Однако сам блок регуляторов почти всегда находится в тени, поэтому незначительное отличие в оттенках черного оказалось визуально не заметно.
С кнопкой обогрева руля было сложнее. Отшкурить её сложности не составляет, но индикатор является помехой для дальнейших действий.
Прокрашивать внешнюю накладку целиком нельзя, т.к. прокрасится индикатор, а значит его нужно как-то закрыть, не перекрыв при этом область покраски. Мне ничего другого в голову не пришло, кроме как взять трубочку подходящего диаметра (стержень от шариковой ручки) и воткнуть его в отверстие индикатора. Конструкция напомнила причудливую модель танка.
Далее сама покраска. Из-за воткнутого стержня прокрашивать пришлось в два слоя, переворачивая кнопку, тем самым усложняя работу лазеру при вырезании пиктограммы, но выбора нет.
Теперь самое увлекательное — подготовка пиктограмм. В моём случае кнопка отключения ESP — будущая подсветка области ног для передних сидений, а кнопка обогрева руля — подача питания на розетку в багажнике. Художник из меня никакой, поэтому пиктограммы стал искать в сети. Нашёл небольшие jpeg-картинки, которые нужно было преобразовать из растра в векторную графику в CorelDraw. Преобразованием и перерисовкой (доработкой) занималась жена. Итог ниже.
Теперь векторную графику можно переносить на лазерный станок с ЧПУ. Именно сейчас мне и пригодились заранее промеренные отступы и расстояния до центра. К сожалению, сам процесс выжигания лазером заснять телефоном не удалось из-за слишком яркого света лазера (все фото засвечены, либо наоборот очень темные), но итог приятно порадовал.
Ясное дело, теперь нужно было проверить, как кнопки выглядят с включенной подсветкой. И тут опять всё вышло удачно.
Ну и в конечном итоге установка кнопок в блок регуляторов.
Что касается последней заглушки, то регулятор подсветки приборной панели, который теперь стоит вместо неё, был превращен в совершенно новый регулятор.
Недостающие иконки и долгожданный ништячок
Давно надумал сделать дополнительные индикаторы и иконки на кнопках. Нарисовал нужные макеты и вырезал их из пленки когда был в рекламной конторе.
А не хватало мне пока не так уж и много, иконки антенны на клавише, кнопки без фиксации для обогрева зеркал, и самой пиктограммы обогрева, не сверлить же диод в панель.

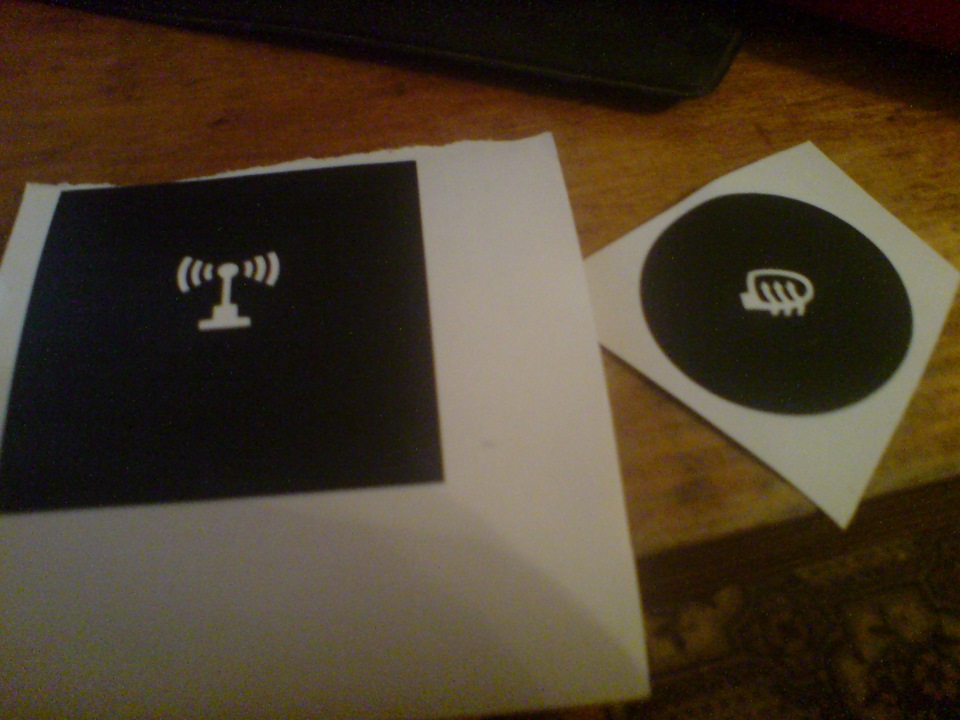

С пиктограммами на клавиши и кнопку все понятно, рисуем нужный значок, несем в рекламную компанию и вырезаем его на любом куске пленки. После чего получаем вот такие заготовки.

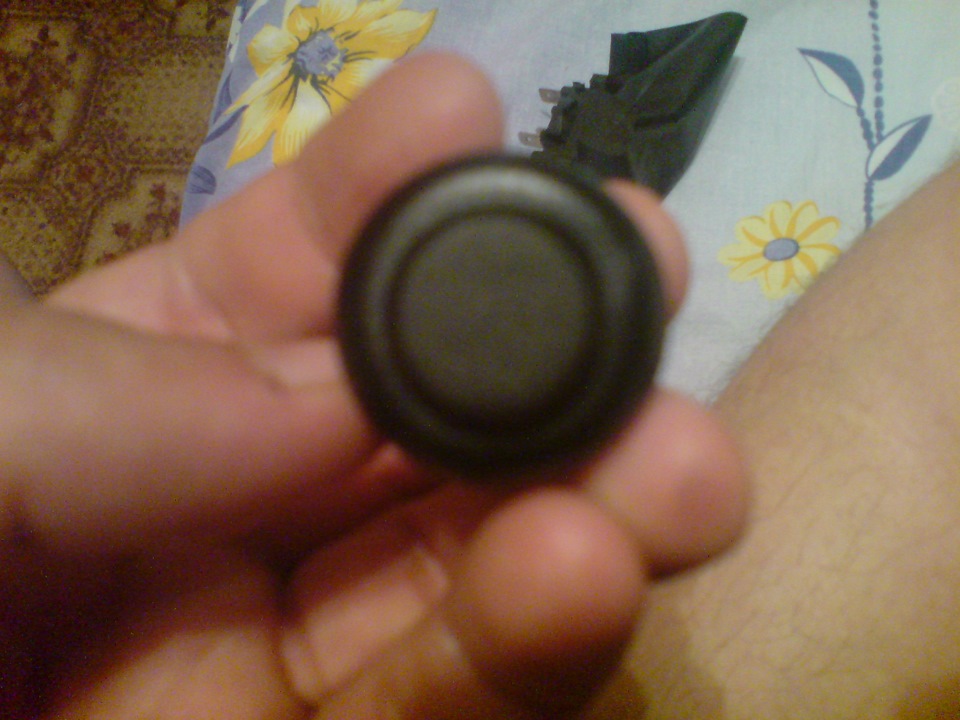

Потом берем нужные кнопки и смываем, счищаем, стираем — кому как удобно нанесенные пиктограммы

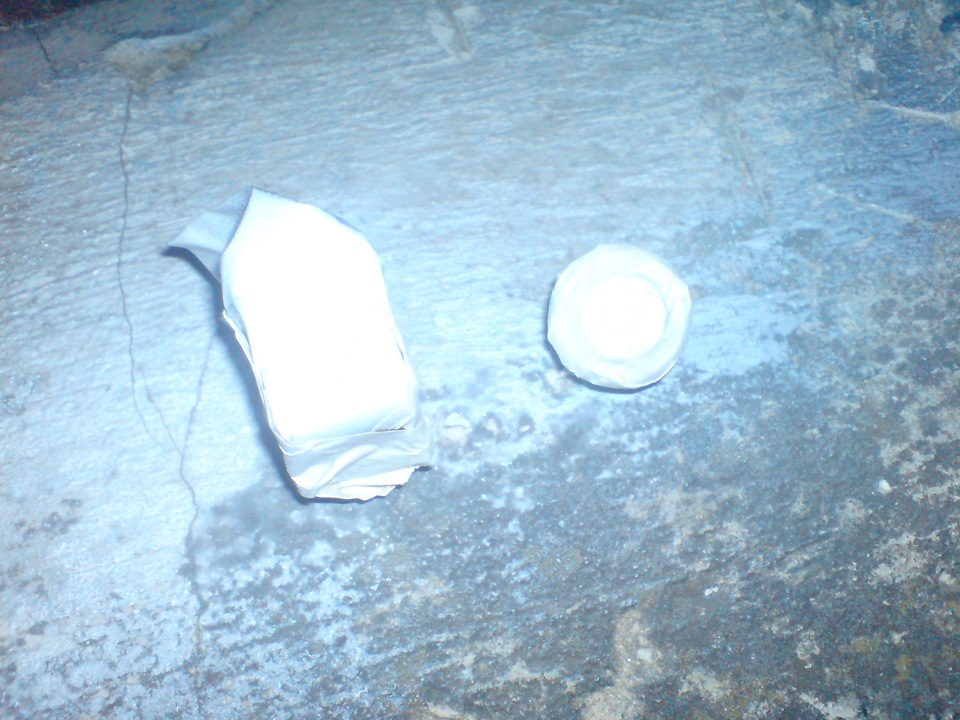

После этого закрываем малярным скотчем корпус кнопки и делаем напыление краской по нашему трафарете.

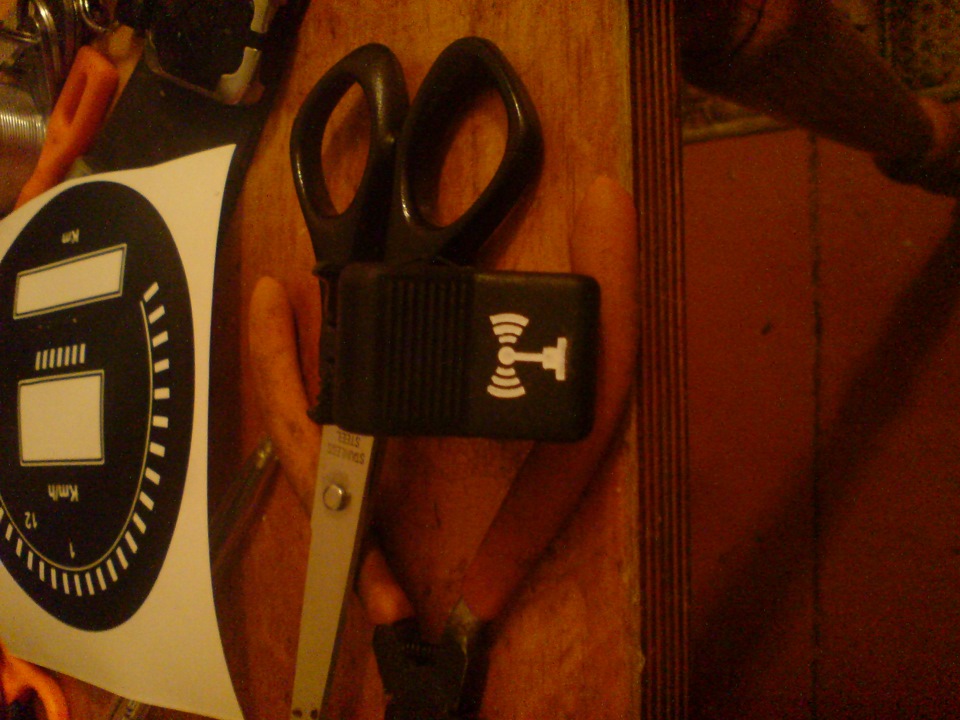

Ждем высыхание краски и снимаем трафарет и получаем клавишу управления антенной, пиктограмма скопирована со стандартной кнопки «Гольф 2»

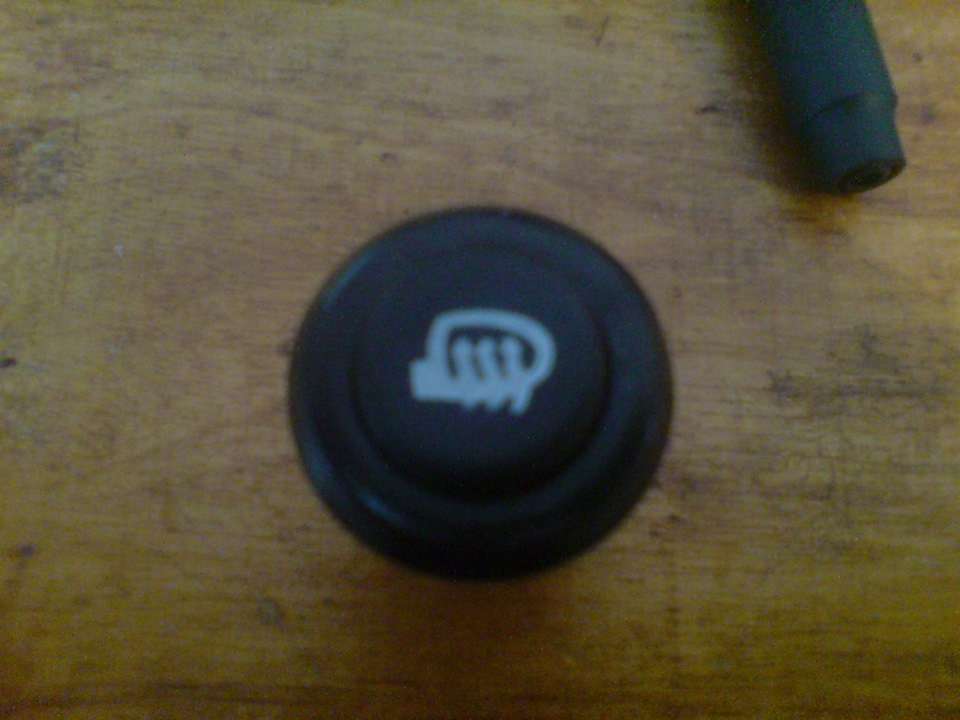

и кнопку без фиксации для обогрева зеркал

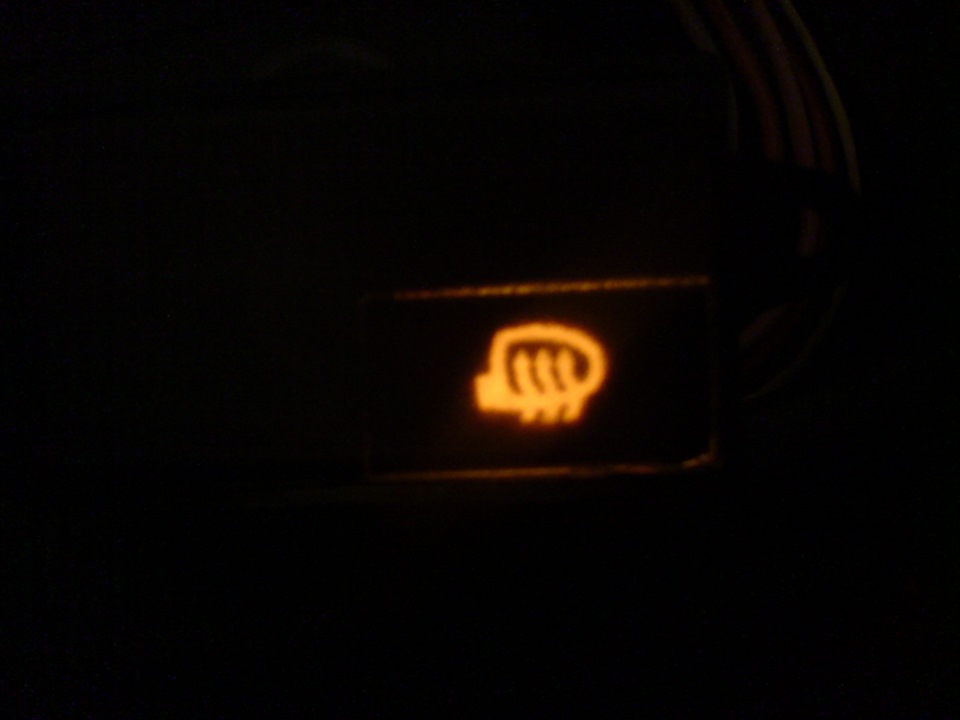

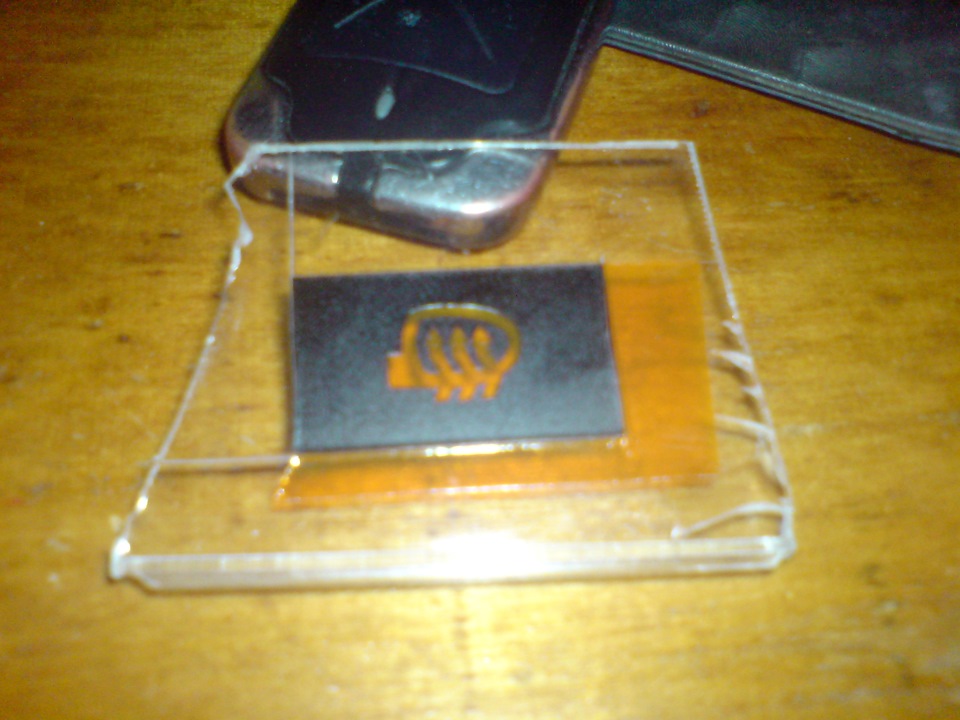

Теперь нужно и светящуюся пиктограмму обогрева зеркал, чтобы контролировать и программировать автомат управления с предыдущего поста. Для этого нам нужно сделать бутерброд из иконки, цветной подложки и пластика на который она нанесена.

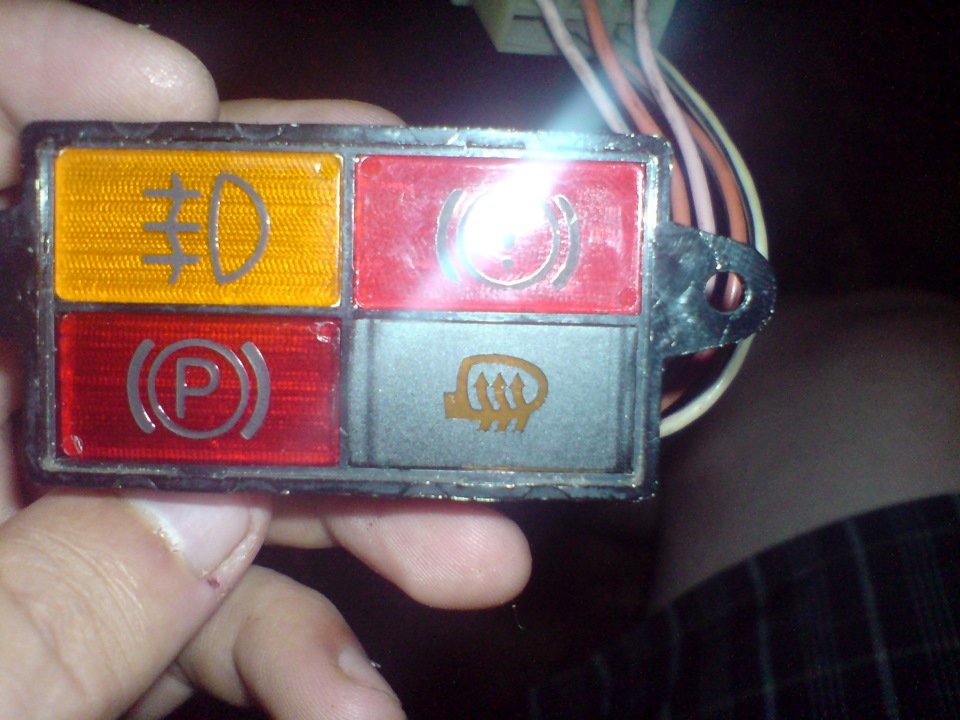

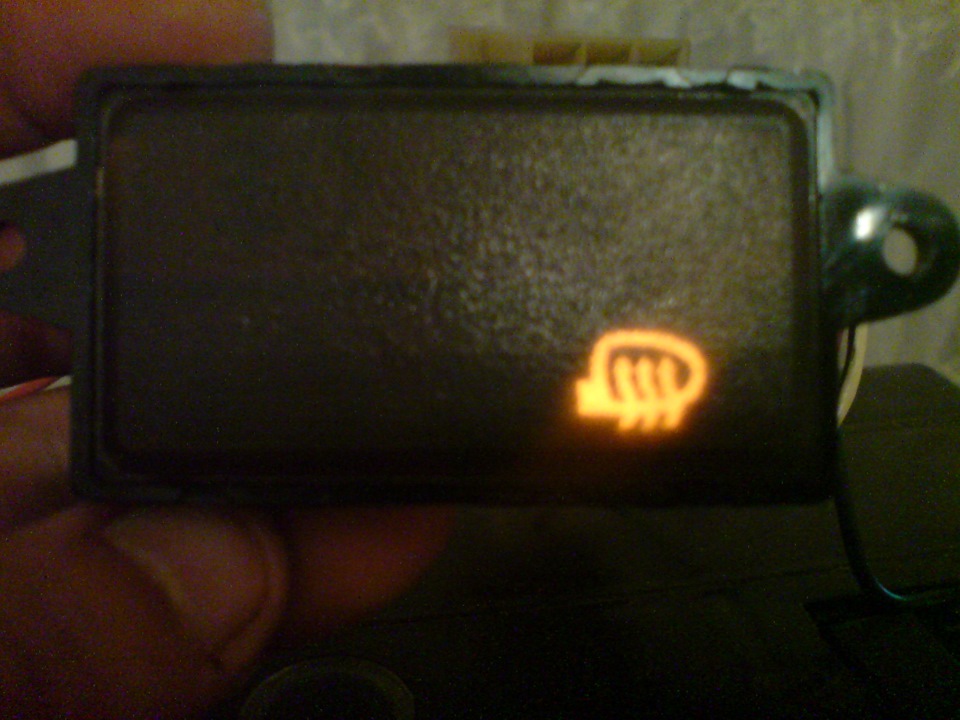

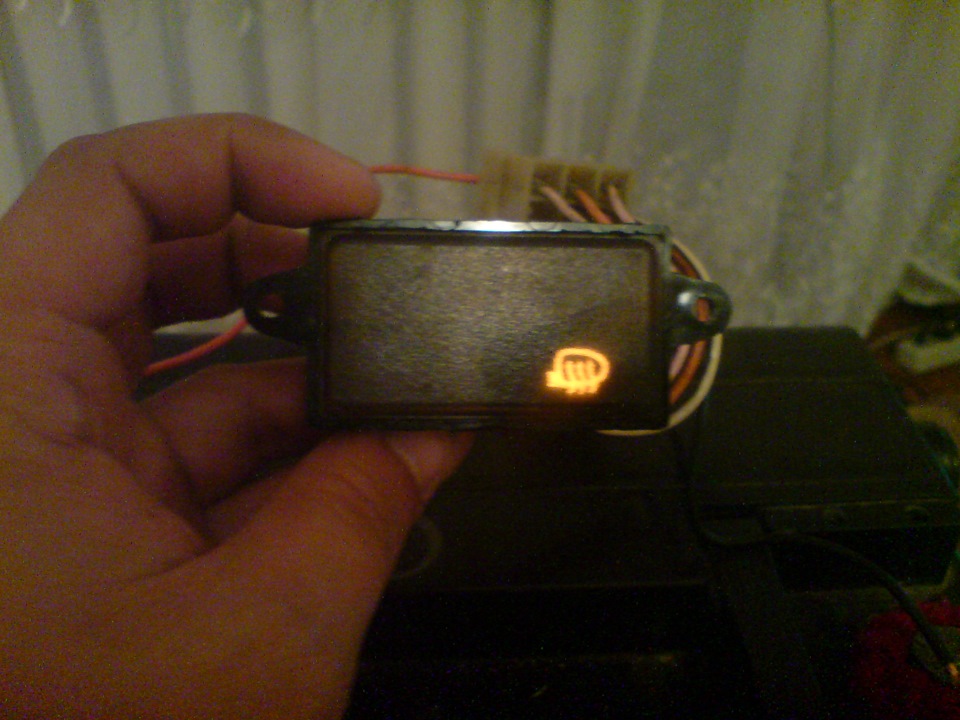

Корпусом для пиктограммы я выбрал стандартный блок индикаторов ВАЗ 2105. К стати впервые мне попался на 4 иконки у отца на 2105 было 6 иконок.

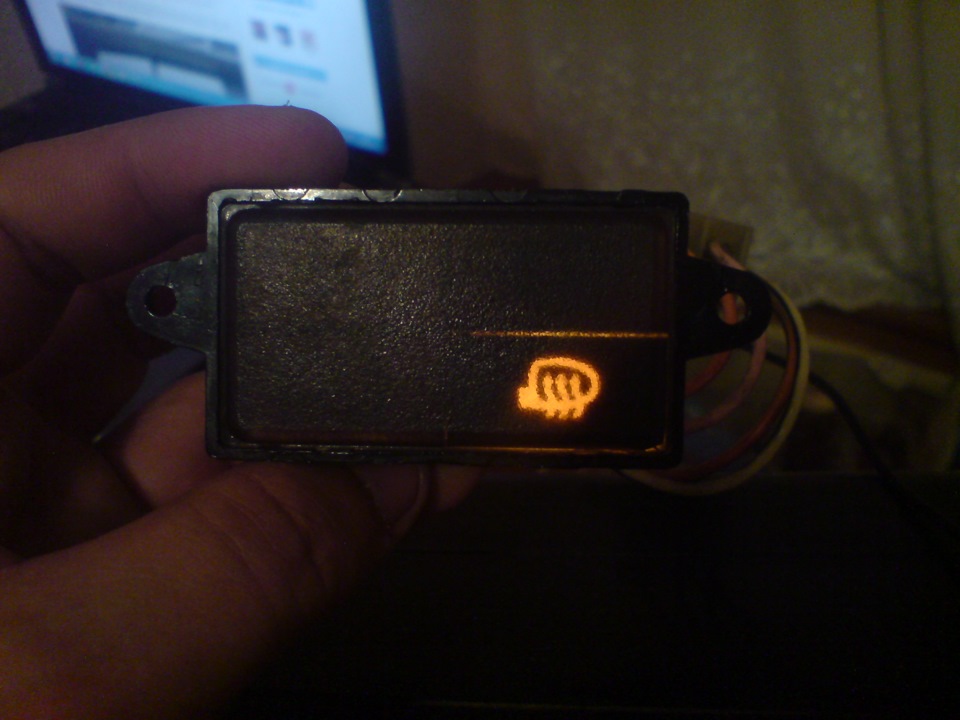

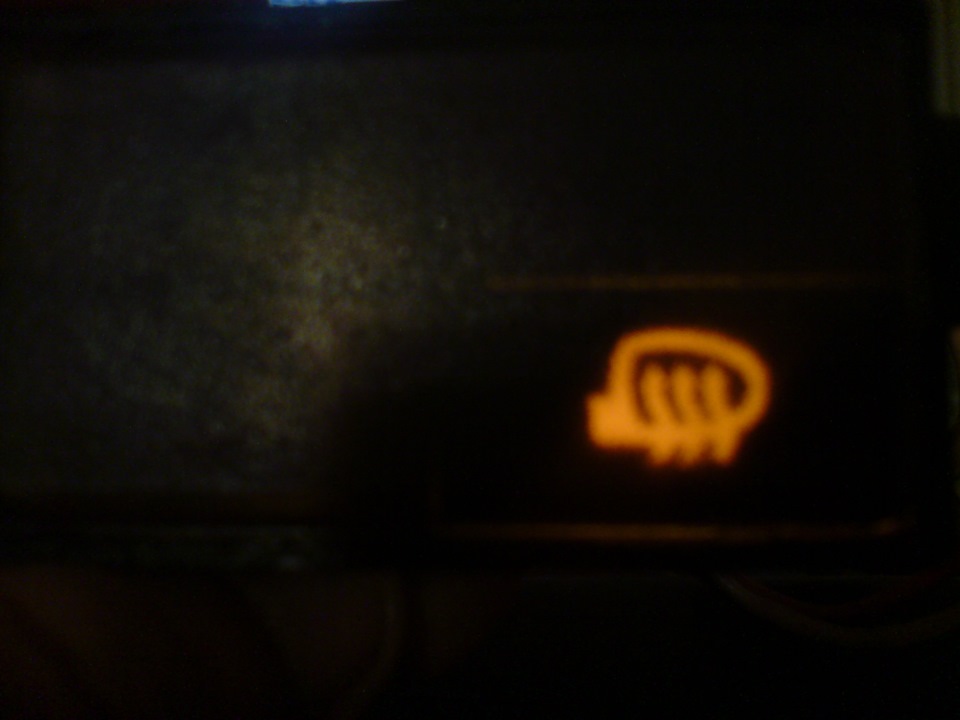

Первый вариант мне не понравился из за ориола вокруг иконок и я переделал пиктограмму.

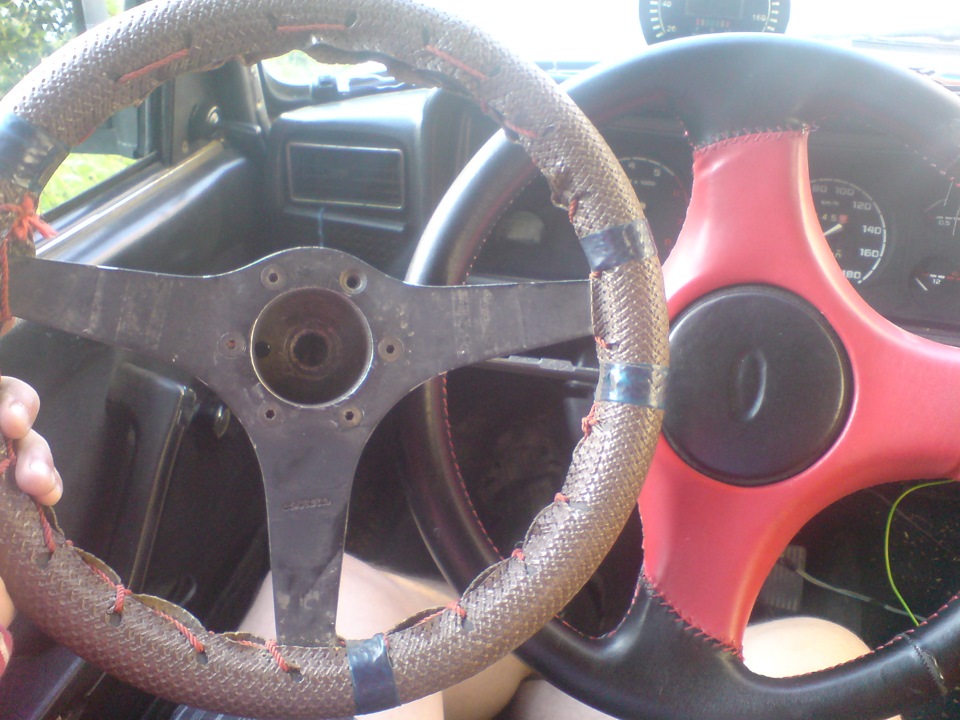

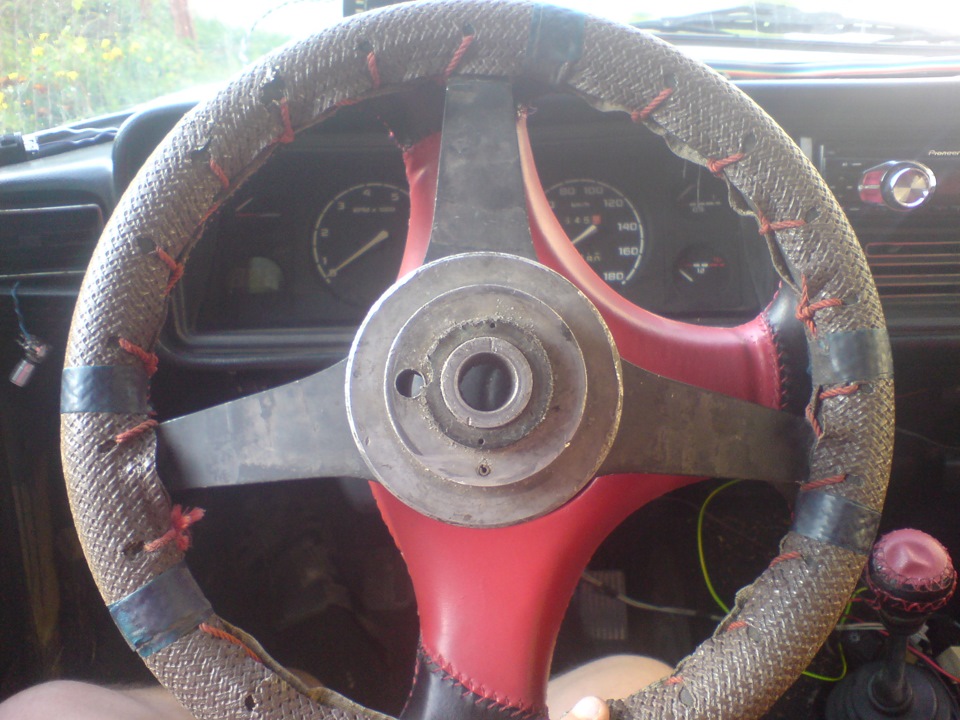

Ну и еще один приятный ништяк. Я давно упоминал о руле которым соседские дети игрались во дворе, прибили его к полену и рулили. Покрутил его в руках рассмотрел и он мне понравился, но нагло забрать не решился так что пошел к соседу с прошением. Тот сказал забирай и дал к нему еще переходник под рулевую колонку. Надо будет могорыч занести ему за доброту душевную. Снял он его с копейки по причине отсутствия кнопки сигнала ну и поношен он если честно. Шлицы на переходнике есть но тоже какие то уставшие.
На руле есть несколько надписей. На тыльной стороне Made in Italy
Делаем кнопки
Иногда при переделке или реставрации салона возникает необходимость оживить стёршиеся символы на светящихся кнопках управления, или добавив к стандартным кнопкам новые, сделать на них «свои» символы.
Я попробовал 1 способ и понял, что он имеет право жить. Взята кнопка от круиз-контроля автомобиля е38, 7серии БМВ. Разумеется на ней с завода нанесён символ круиза.
после всех работ, я установил себе в 5ку кнопку «Спасибо» переделанную из семёрочной, разумеется уже с новым символом.
Как…
Помните в детстве наверно каждый мальчишка игрался самолётиками. которые нужно было собирать и склеивать из коробки? И в этой же коробке всегда лежали Декали( или деколи).
Их всегда при неумелом обращении нехватало, поэтому отношение к ним было на редкость бережное и отождествляемое с чем то магическим. Ещё это усугублялось невозможностья в Совеских условиях жизни и быта изготовить что то хоть отдалённо напоминающее эти декали. Они были очень точными и я бы сказал — утончёнными. ни 1 художник не мог нанести на самолётик окантовку люка в масштабе 1:120. а декали могли…
И вот я снова решил воспользоваться старым методом который уже хорошо забылся.
Прежде всего разбираем саму кнопку и счищаем с её поверхности мелкими наждачками старый контур символа. после шлифовки и удаления краски 1000 наждачкой вид стал таким.
Я думал. что кнопка станет молочно белой, а она оказывается до нанесения краски была прозрачной. Но сути это не меняет, поскольку с Китая были заказаны листы декальной бумаги и белого и прозрачного цвета.Бумага для Декалей
Когда они пришли. то я на лазерном принтере напечатал нужный мне рисунок. Кстати выбирал много рисунков для кнопки Спасибо и даже после более 200отсеиваний. остались неясными силуэты. Тогда просто наиболее подходящее «собрал в кучу» на 1 листе
Немного работы в редакторе и получился вот такой значёк
Перевёл его в негатив и распечатал на белой бумаге для декалей
почему на белой? потому. что принтеры не могут печатать белой краской и еслиб печатал на прозрачном листе в этом месте где белый силуэт остался бы прозрачный контур. Поэтому если кнопка молочнобелого цвета, печатаем на прозрачной бумаге, если кнопка (как у меня прозрачная) печатаем на белой.
вырезав по чёрному контуру( чтоб не было белой окантовки на рисунке) из общего листа я уложил декаль в тёплую воду и подождал минут 5 пока она начала отделятся от бумажной подложки
Далее наклеил на кнопку удаляя воду и приглаживая мягкой тканью. Через несколько часов( было лето и жарко) я накапал на поверхность символа уксус и тут же его стряхнул( лишнее) благодаря этому плёнка декали растворилась и приварилась к пластмассе. можно использовать и тройной одеколон, но у меня его не было. Но конечно лучше всего специальная жидкость для приварки декалей( продаётся у моделистов, но я не нашёл в нашем болоте)
через ещё несколько часов подкрасил окончание плёнки и боковые поверхности кнопки, чтоб не пробивал свет, грунтом для стекла. Всё. Кнопка готова.
Она заняла своё место и по моему выглядит как родная БМВушная.
Ну и ещё её удобно нажимать, поскольку она находится в пределах досягаемости и не отвлекает глаза от дороги.
Ещё есть видео этой кнопки. на котором видно как она светится при включении габаритов. и всё бы ничего, но её внутренне строение несколько необычно и свет распространяется не на всю кнопку. но как понимаете на технологию рассказанную мной это не влияет… Однако показывает, что цвет и контуры значка не выбиваются из общей картины.
