Питание гаджетов в авто своими руками
Простая схема мощной автомобильной зарядки для планшета и других девайсов.
Нашел на просторах интернета интересную схемку для зарядки мобильных устройств током 4-5 Ампер. Дальше копипаст
В качестве силового компонента использован мощный биполярный транзистор КТ818ГМ или любой другой аналогичной мощности. В качестве стабилитрона использован отечественный стабилитрон малой мощности с номинальным напряжением стабилизации 4,7-5 Вольт, максимальная величина стабилизируемого напряжения составляет 10 Вольт (стабилитрон КС147А). Можно использовать другой стабилитрон с аналогичным напряжением стабилизации.
Силовой компонент (транзистор) устанавливаем на теплоотвод, может наблюдаться тепловыделения.
Напряжение электролитического (1000мкФ, 16В) конденсатора подбирается на 16, 25 или 50 Вольт, емкость может отклонятся от указанного на 20% в ту или иную сторону.
Выходной ток такой зарядки напрямую зависит от используемого транзистора, в нашем случает ток порядка 4-5 Ампер, что более, чем достаточно для зарядки любых планшетных компьютеров.
Резистор 680 Ом.
Такая схема может быть использована для зарядки мобильных телефонов MP3 плееров и CD проигрывателей и их питания в автомобиле.
Готовая схема получается очень компактной и может помещаться в компактном корпусе, размеры не более спичечного коробка.
Выходное напряжение 5-5.5 Вольт стабильное и не меняется в зависимости от скачков входного напряжения (напряжение автомобильного аккумулятора может снизится до 10 Вольт и подняться до 15 Вольт)
Мощная USB зарядка в авто своими руками
Собрались мы как то с товарищем DRIVER-6307 пивка попить. А заодно, хотели разобраться почему у него Экшн-камера www.drive2.ru/l/9743390/ (используется в качестве регистратора) находясь на зарядке — разряжается… Питание брали с вот такой «пимпочки» в прикуриватель (типа 2.1А + 1.1А),
покупали вместе, у меня тоже таких 2-е штуки.
Проверяли как работает путем подключения амперметра перед самим прикуривателем, что меня удивило показания амперметра выше 0.5 ампера не поднимались! Также мы выяснили что два литра пива нам мало что при подключении того же самого устройства другим кабелем питания ток выростает на 30%. Короче сказал я Боде, кабель у тебя «ГОВНО», а он мне отвечает: «Мы же вместе покупали)))…» И тут я понял, что теперь я угощаю!))))…
Но все равно не давал мне покоя вопрос — почему только до 0.5А и выше не растет? Мы ведь подключал свой телефон, десяти дюймовый планшет на максимальной яркости и все такое…
В общем появилась у меня возможность поехать радио-рынок — попить кофе с моими знакомыми…
И рассказали они мне о том, что в большинстве этих «пимпочках» стоят слабые микрухи, которые можно менять на более мощные… В результате чего мощность оных выростает с 0.5А до 0.7А.
Но я хотел иметь больший запас…
И купил вот эти стабилизаторы напряжения до 3А каждый… + USB мамы и по совету одного «профессора» конденсаторы повышенной емкости для подавления помех. Помогло относительно — помехи на радио остались, но стали меньше чем от «пимпочки»…
Собрал на монтажной плате
По совету драйвовчан на правой паре выходов USB замкнул междусобой D+ и D- (для самсунгов и китайцев), а на левой паре в каждом выходе USB D+ подключил через сопротивление 3.3 кОм к ACC и D- подключил через сопротивление 3.3 кОм на GND (для Iphone) — скорость зарядки выросла.
Подключал по одному сдвоенному USB на каждый стабилизатор в отдельности. Вольтаж выставил на 5.3 и 5 вольт.
Втулил светодиод через сопротивление в 1 кОм (в наличии оказался только переменный)
Подключил от АКБ, через предохранитель и реле, управление рэллюшкой взял с прикуривателя (включается при повороте ключа в положение «ACC».
Фото конечного результата:
ИТОГ: май фай в машине заряжается за полтора часа, причем одновременно с телефоном, а раньше от 4-х до 6-ти, существенного нагревания не заметил.
Я ИСПОЛЬЗОВАЛ ШИМ СТАБЫ, ГОВОРЯТ, ЧТО ОНИ САМИ ПО СЕБЕ ДАЮТ ПОМЕХУ, А ЛИНЕЙНИКИ — НЕТ, МОЖЕТ СТОИЛО ПОИСКАТЬ?
П.с.: С паяльником дружу, но фазу на автомобильном аккумуляторе иногда путаю))) Так что не судите строго.
Всем ровных дорог!
Автомобильный блок питания для гаджетов
Гаджеты окружают нас кругом и повсюду и часто зарядка и блок питания для них хорошая потребность в автомобиле.
Я насчитал пять гаджетов, которым необходимо питание и зарядка в автомобиле. У меня есть в магнитоле четыре порта USB, два из них практически всегда свободны, но сила тока там не такая уж большая и например планшетник он заряжает плохо.
Решил изготовить достаточно мощный блок питания, который будет установлен в укромном уголке под панелью в машине и который будет выдавать хорошие пять вольт для зарядки гаджетов.
За основу был взят старый добрый понижающий ШИМ DC-DC LM2576, который способен выдавать три ампера. Схему я использовал стандартную, единственное добавил по выходу защиту на супрессоре, для защиты гаджетов, если с блоком питания вдруг станет совсем плохо. Ну и светодидик на плате присутствует, чтобы показывать работоспособность.
Размер платы получился 3.5х3.5 сантиметра, снизу расположен небольшой радиатор от южного моста материнской платы для улучшения теплоотвода. Текстолит я расслоил наполовину для уменьшения толщины.
Кстати очень удобно пользоваться онлайн калькуляторами расчета сопротивления резисторов для получения необходимого выходного напряжения. Например вот тут выдается не просто значение резистора R1 R2 а приводится целый лист возможных комбинаций и вариаций номиналов этих сопротивлений, что дает хорошую возможность подобрать резисторы и тех, что есть в наличии.
Самодельный источник питания USB в машине
Во многих современных автомобилях есть модули с несколькими USB выходами для питания. По большому счету несколько гнёзд USB необходимы в любой машине, ведь так часто приходится заряжать телефон, планшет, фотоаппарат, а ещё же нужно подключить навигатор и регистратор.
Чтобы собрать источник питания USB вам потребуется как минимум:
Один разъем USB можно запитать от стабилизатора 78L05: Imax =0,1 А, Pmax =0,5 Вт, корпус ТО-92.
Два разъёма USB и более нужно подключать к питанию от стабилизаторов 78М05 или 7805.
Микросхема 78М05 имеет такие характеристики: Imax =0,5 А, Pmax =7,5 Вт, корпус ТО-202 или ТО-220.
Микросхема 7805: Imax =1,5 А, Pmax =10 Вт, корпус ТО-220.
Стабилизаторы серии 78 изготавливаются в таком корпусе, который делает их похожими на транзисторы.
У микросхем 78L05 распиновка обратная, чем у микросхем 78М05 и 7805.
При сборке схемы нужно учесть, что общий вывод микросхем 78М05 и 7805 соединён с их металлическим теплоотводом, поэтому при монтаже стабилизатора на радиатор не замкните остальные элементы схемы. А прикрутить микросхему к радиатору всё же желательно, потому что стабилизатор в этом случае будет работать лучше (вспомните то, что микросхемные стабилизаторы при перегреве ограничивают ток на нагрузке).
Полупроводниковый диод нужен для ограничения скачков тока при включении выключателей или контактов реле, через которые может быть подключена схема стабилизации.
Конденсаторы нужно поставить по 10 мкФ, а не по 47 мкФ, в случае если применять в схеме менее мощный стабилизатор 78L05, а не микросхемы 78М05 и 7805. По напряжению конденсаторы, как говорилось ранее, должны быть подобраны на 25 В каждый, или на выходе конденсатор можно поставить на 10 В.
Светодиод в качестве индикатора питания не обязателен, но помогает визуально определять наличие напряжение на выходе и исправность схемы стабилизации.
Резистор не обязательно ставить на 160 Ом, потому что при таком гасящем сопротивлении светодиод может слишком ярко светить. Гасящий резистор можно подбирать сопротивлениями: 270 Ом, 300 Ом, 470 Ом.
Собрав схему стабилизации напряжения нужно её подключить к гнезду USB: выход плюс 5 В – к контакту плюс напряжения питания USB; общий выход к – общему контакту разъёма.
Конечно же, никакие данные передавать вы не будет, используя гнездо USB как источник питания, поэтому ни обращайте внимание на второй и третий контакты разъёма.
Где установить гнезда питания USB в машине это личное решение каждого мастера. Но в качестве рекомендации можно сказать, что удобно несколько разъёмов вместе с собранной схемой разместить на отдельной панели, вырезанной из пластмассовой или алюминиевой пластины. Также на этой небольшой консоле можно установить небольшой выключатель, который будет отключать напряжение на входе схемы стабилизации. Готовую панельку с разъёмами USB очень легко установить в удобном месте салона автомобиля.
Также рекомендую ознакомиться с распиновкой USB кабелей для других гаджетов.
Мощная зарядка для гаджетов в авто

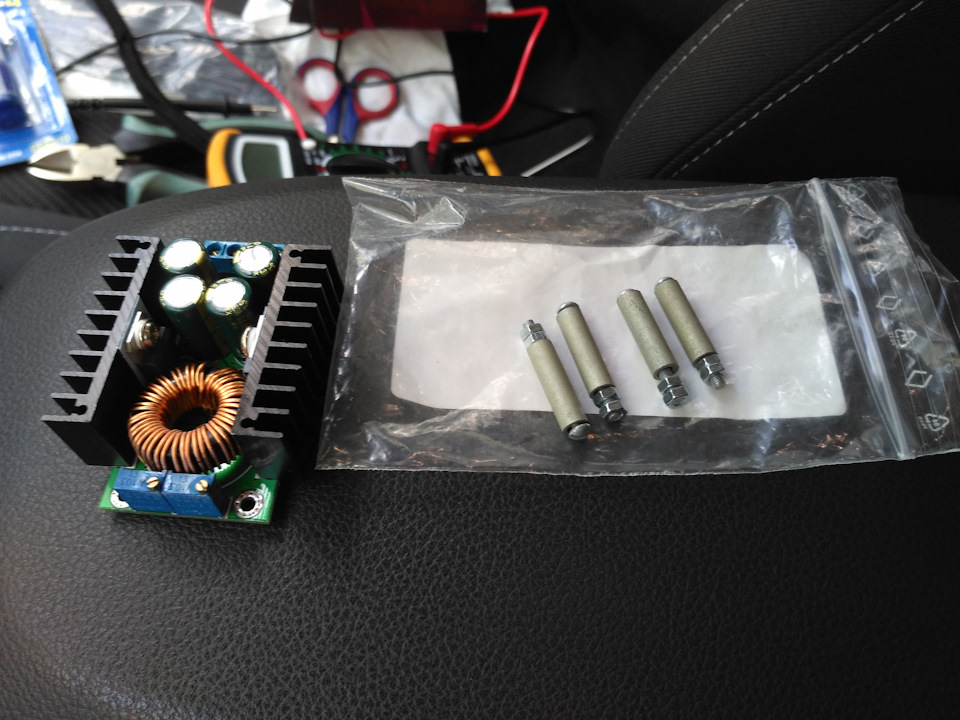

Решил проложить скрытую проводку для питания телефона и регистратора, но так как часто малой включает еще и планшет, а в турпоходах заряжаем от универсальной зарядки аккумуляторов 18650 налобники и фонарики, то нужно было что-то мощное и недорогое. То, что продается у нас из автомобильных преобразователей не соответствует заявленным характеристикам и при подключении мощных потребителей просаживает напряжение и греется безбожно, хорошие DC/DC преобразователи стоят весьма прилично. Взял у китайцев вот такой DC/DC преобразователь, качество пайки и изготовления в целом вполне приличное, теплоотвод тоже достойный. Наводок на радио как в холостом режиме, так и в режиме нагрузки нет. Собственно вот сам преобразователь с ножками проставками для крепления (позаимствовал у монтажников на работе, в комплект не входят):
Подключил к питанию плафона на двухконтактный разъем и выставил напряжение на выходе
5.25 — 5.3 В, при таком напряжении на всех требуемых концах питания при падении напряжения от тока нагрузки в кабелях (нагрузка приемников от
0.1 до 1.8 А) напряжение получилось в диапазоне
4.8-5.2 В, самое то для современных гаджетов. Примерный суммарный ток всех приемников около 4-5 А, поэтому девайс перед установкой протестировался в течении
48 часов током в 6 А, нагрев при 25 градусах окружения не более 65 градусов, отличный результат, годен к реализации поставленной задачи!

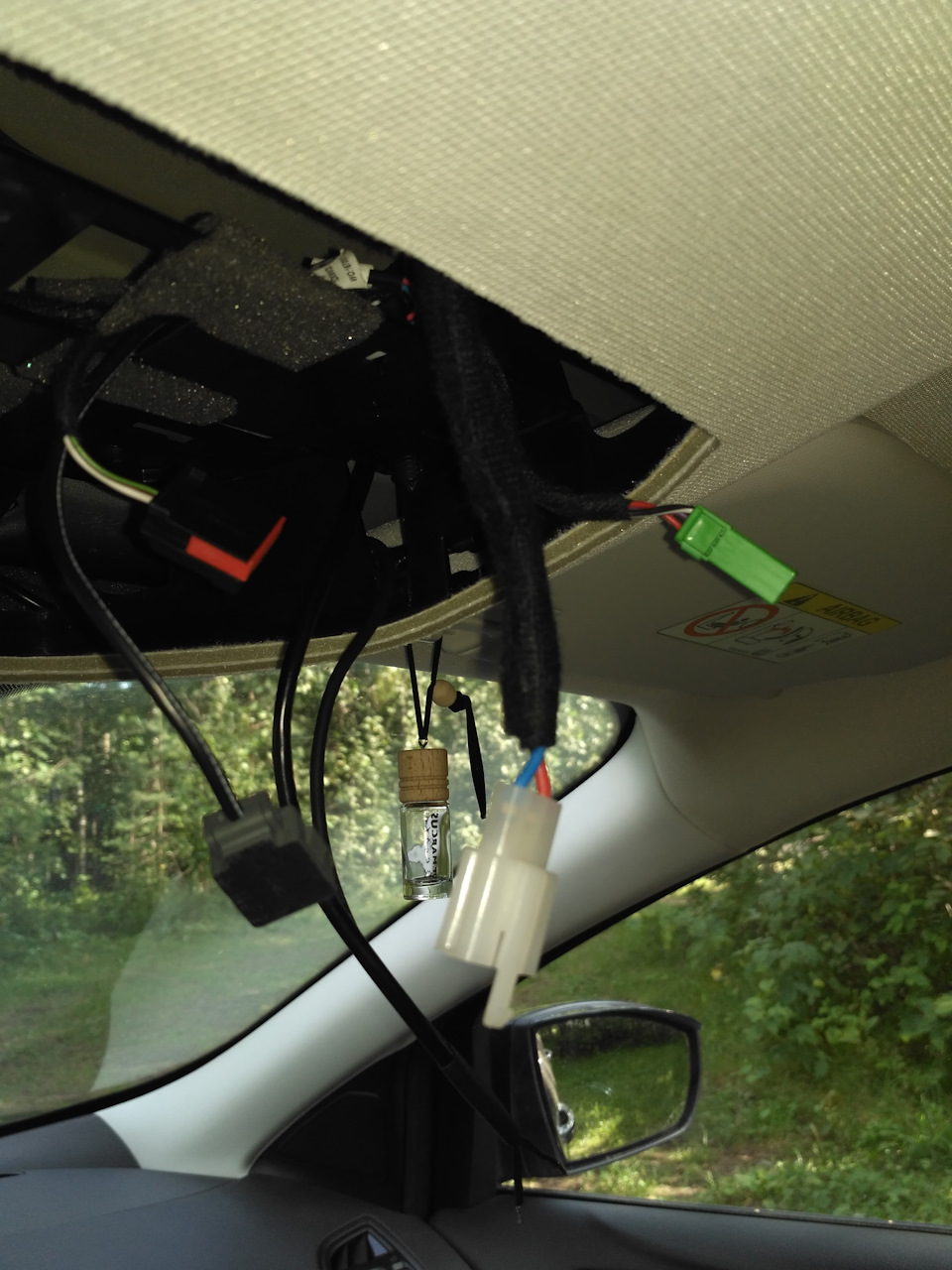

Закрепил за плафоном и протащил 3 отдельных провода
0,5-2м до всех приемников: по левой стойке до телефона, по крыше и правой стойке в бардачок для планшета и зарядки 18650 и до регистратора у зеркала заднего вида. Для стыковки с обычными USB-кабелями для телефона и регистратора использовал такие разъемы. В бардачок хорошо стает такой разъем + крышка к нему. Если будете делать с помощью готовых USB-удлиннителей, то при выборе кабелей обращайте особое внимание на сечение проводов, для токов до 2А желательно иметь сечение не меньше 0,2 кв.мм, по маркировке это 24AWG. Но т.к. продают у нас частенько всякое гуано, которое даже близко не соответствует маркировке и заявленным характеристикам, то лучше искать с сечением 20AWG — 22AWG и проверять кабель перед покупкой, в чем нам поможет такая и такая крайне полезная вещица. Для того чтобы гаджеты типа телефона и планшета могли опознать зарядку как «родную» необходим в разъемах USB поставить перемычку между DATA+ и DATA- (может пригодится кому для других гаджетов: типы зарядных портов).
