Питание усилителя антенны авто
Подача питания на штатный усилитель FM антенны

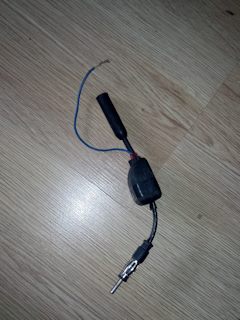

На днях попалась тема про усилитель FM антенны Усилитель антенны и решил запаять себе переходник, купил конденсатор

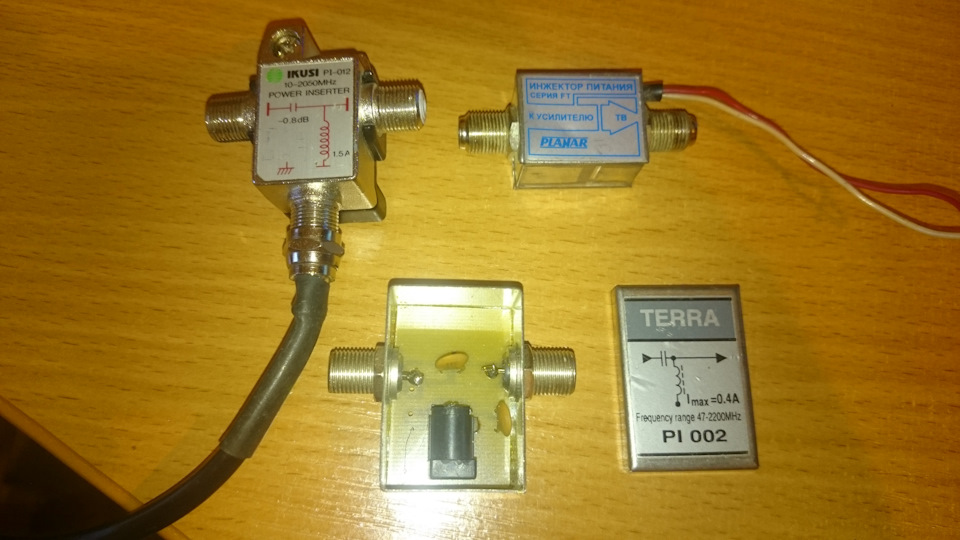

100 мкГн не нашёл выпаял из телевизионного инжектора питания

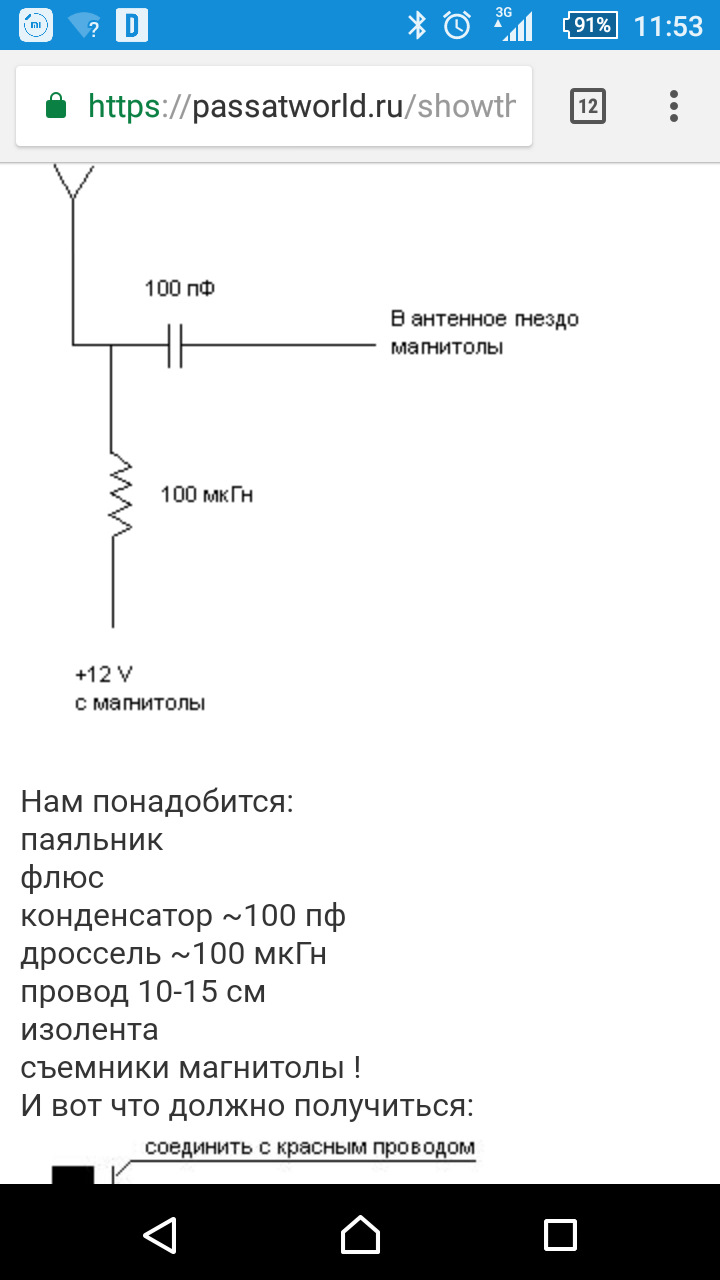

паял по этой схеме Активирование усилителя на штатной антенне

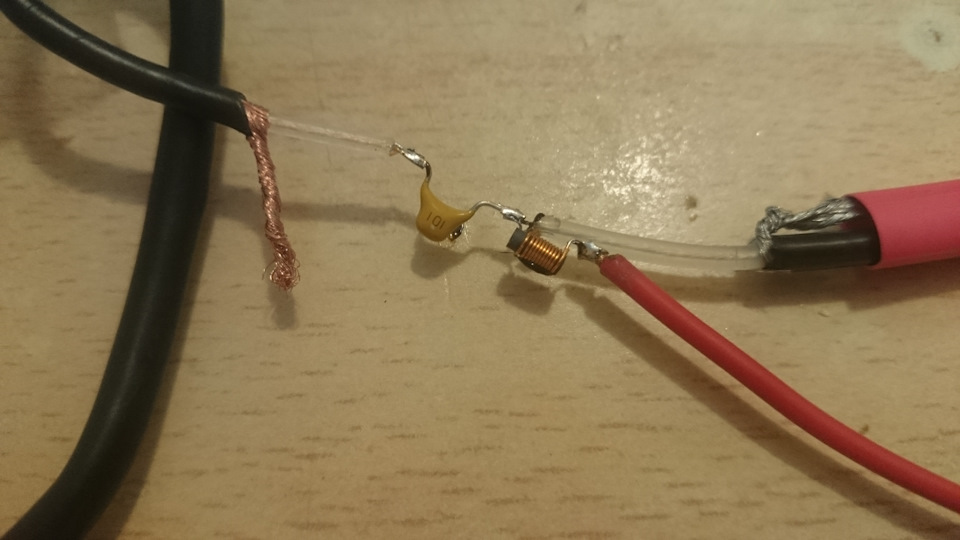

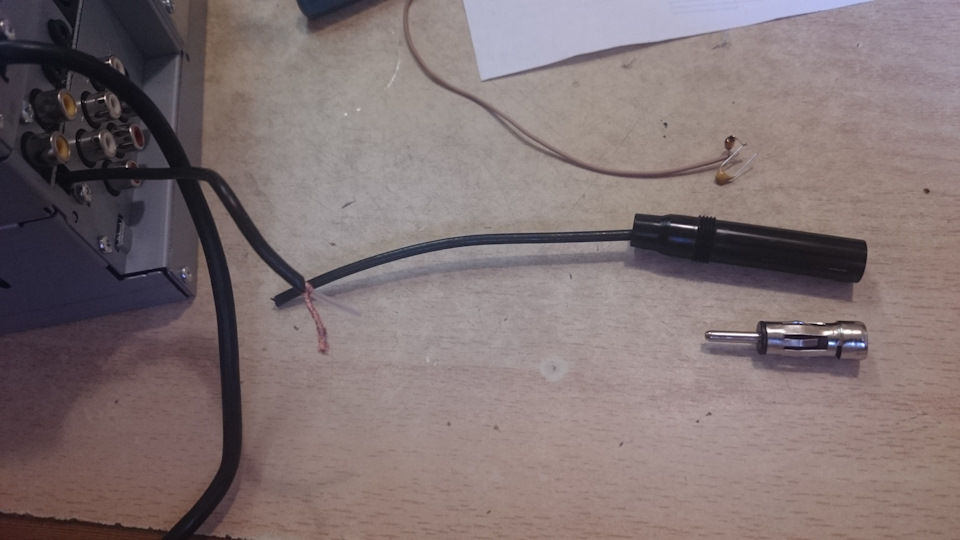

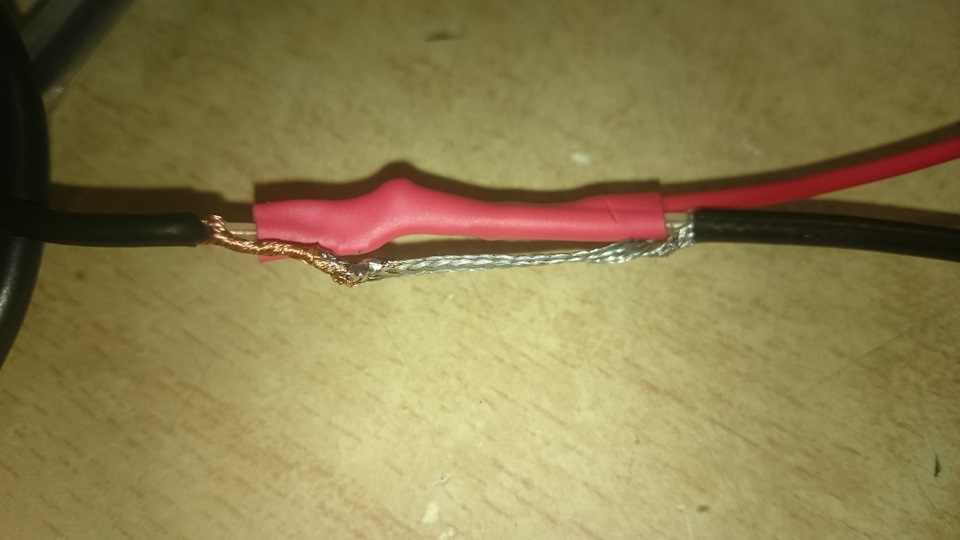

отпаял штекер магнитолы, удлинил провод на штекере припаял в разрыв конденсатор и дроссель

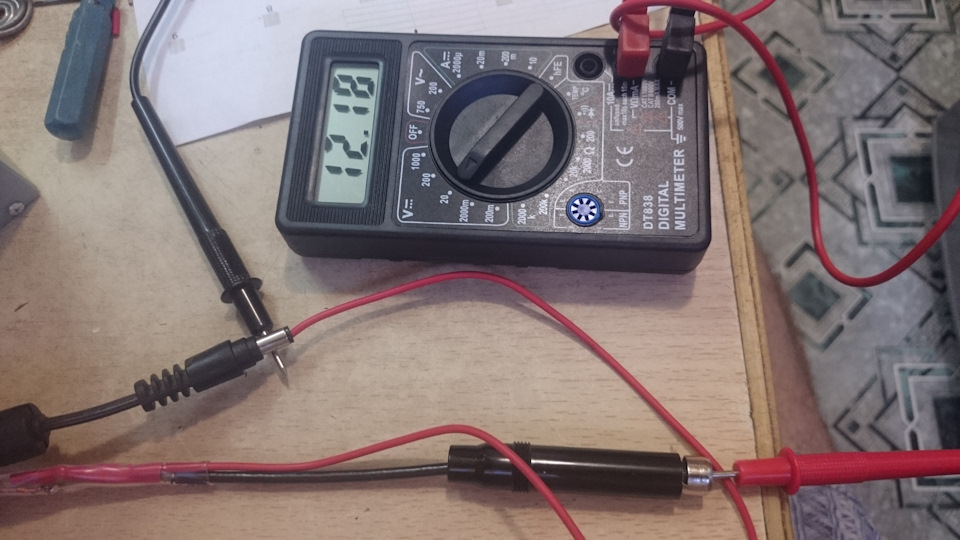

проверил питание выходит или нет

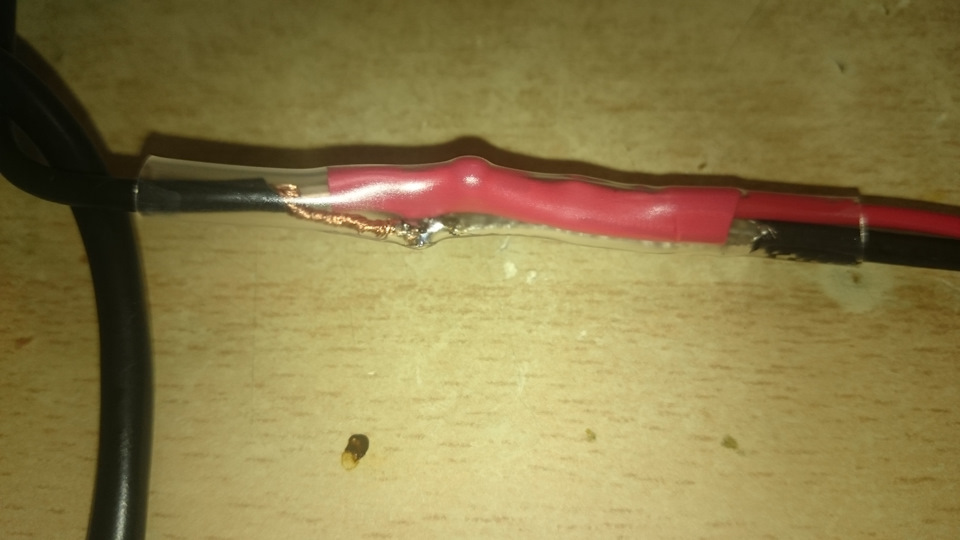

все готово можно идти ставить

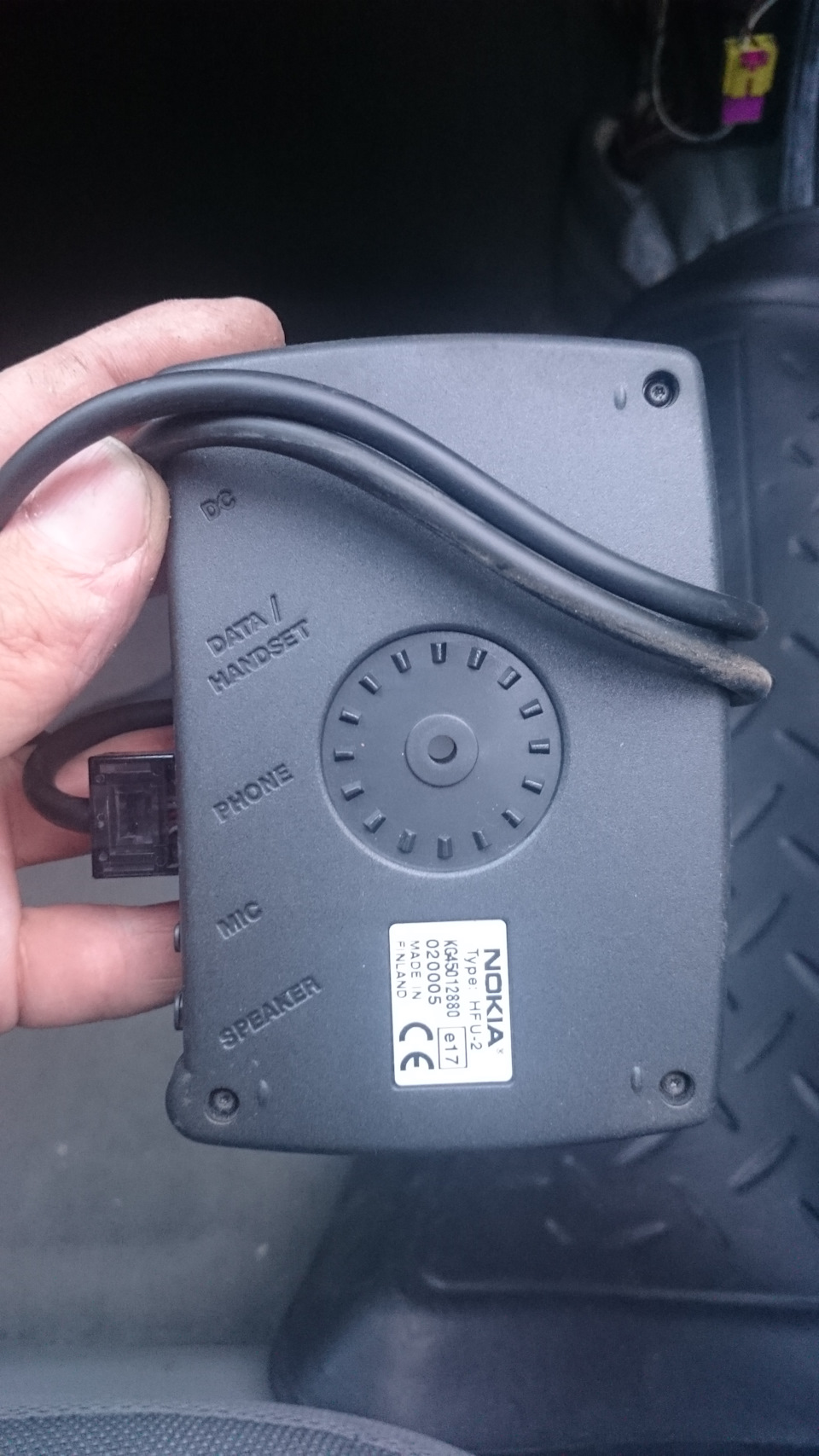

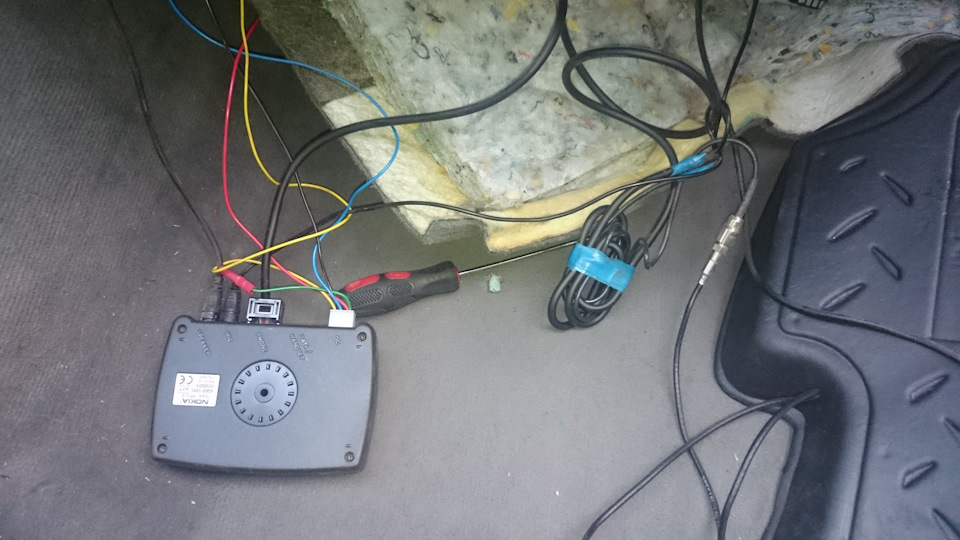

за магнитолой нашёл провода и гарнитуру Nokia для вытаскивания гарнитуры пришлось снять бардачок

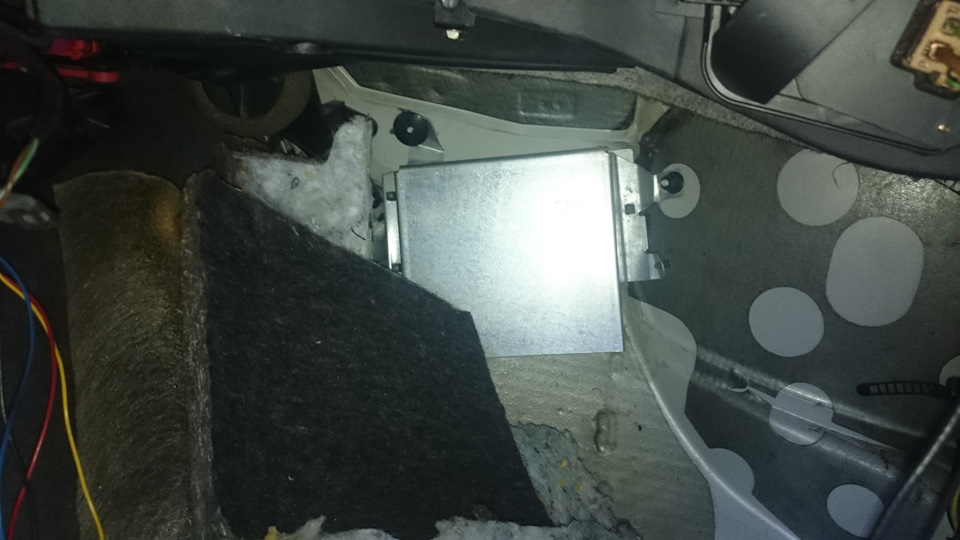

кто знает что за блок стоит под бардачком
сигнал ещё не проверял надо ехать за город
Volkswagen Passat 2000, двигатель бензиновый 1.8 л., 125 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 13
Со старой ловило лучьше?
а если штатная магнитола начинает ипать мозг?
раньше в 70км от города ловило радио станции, а сейчас в городе то пару всего, и то порой с помехами.
Лучьше поставь новую если ловить не будет сгорел уселитель, в антене стоит, и на новой магнитоле уже громкая связь есть, блютуз и усб надо в ногу со временем идти))
так вот руки все не доходят поставить 2дин)) рамка с креплением лежит 2ой год.
думаю пока 1 дин мафон простенький поставить, а уж потом хорошую 2 дин купить.

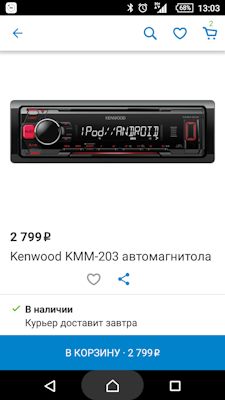

Вот не плохой вариант и не дорого
Лучьше поставь новую если ловить не будет сгорел уселитель, в антене стоит, и на новой магнитоле уже громкая связь есть, блютуз и усб надо в ногу со временем идти))
в антенне это под потолком? я штатную заменил на плавник с али, там типа «плата» стоит, подсоединил ее, но ловит еще хуже.
Антенный усилитель автомобильный FM-УКВ «ОЗАР»
Всем привет! В продолжении темы усиления радио сигнала в наших ШГУ, которой являлась простая замена АНТЕННЫ — хочу поделиться следующей моей находкой. На просторах инета я нашел, что в г. Новосибирске производят антенные усилители под названием «ОЗАР». Можно найти их и в Московских магазинах, но для чистоты эксперимента хотел именно купить у производителя. Заказал две модели с официального сайта. Усилители шли почтой России 4 дня, сам заказ очень оперативно отправили. Главная цель понять — работают они или нет, так как по заявлению производителя у них хорошее усиление (25дБ). Что из этого получилось смотрите сами.
СМОТРИМ…
ВЫВОД: Возле дома мои уши не услышали супер перемен, так как радио и так нормально работает. Что явно выразилось — это радио стало громче. Я думаю, что за такие деньги, это достойный результат. С приходом хорошей погоды на даче планирую протестировать с какой антенной будет больше найдено каналов, тем самым обновлю БЖ с результатами теста!
Как всегда надеюсь, что моя запись будет для кого-нибудь полезной и поможет сделать правильный выбор для себя!
Всем спасибо и всего самого лучшего!
KIA Sorento 2013, двигатель дизельный 2.2 л., 197 л. с., полный привод, автоматическая коробка передач — электроника
Машины в продаже
Комментарии 73
Это не тестирование, а проверка работоспособности. Надо отъехать километров на тридцать. И проверять. Все равно, что проверять фонарик в солнечную погоду.
От чего на 30км надо отъехать? 🤔 🤭
От передатчика. Когда перестает работать со штатной антенной. Включаете новую и проверяете наличие сигнала с новой антенной. А при близком приеме и на отвертку ловит.
53км хватит? 🤔 Плюс глушилки от военной части 🤷♂️😏
От чего на 30км надо отъехать? 🤔 🤭
И не надо каждый раз приемник настраивать.
Главное результат, а как я его достиг это другой разговор…
А результат чего? Главное назначение АКТИВНОЙ антенны это работа как можно дальше. Вы сидите около вышки. Антенна работает и Вы рады. А что будет в 40 км Вас не волнует. Так у Вас и штатная работает. Я много лет устанавливаю антенны. Сейчас под цифровое ТВ. И основной критерий это подобрать антенну, чтобы ловила в далекой деревушке. А в городе где вышка работает и обычная рогулька из двух штырьков.
Около какой вышки?🤔
Я её в Костромской области проверял, тоже норм. Я же написал, что у нас проблема с приёмом… 🤷♂️
А результат чего? Главное назначение АКТИВНОЙ антенны это работа как можно дальше. Вы сидите около вышки. Антенна работает и Вы рады. А что будет в 40 км Вас не волнует. Так у Вас и штатная работает. Я много лет устанавливаю антенны. Сейчас под цифровое ТВ. И основной критерий это подобрать антенну, чтобы ловила в далекой деревушке. А в городе где вышка работает и обычная рогулька из двух штырьков.
У меня мангитола беккер. Вообще не ловит сигнал в маленьком городе. Старые кассетные магнитолы на куске провода хорошо ловят. Но как-то ставил свой беккер в рено лагуна 2, и она начала кое как, но ловить сигнал. Посоветуйте что можно поставить если вообще никаких усилителей у меня нет?
Усилитель радио-антенны для магнитолы
В общем пост неочем.
Пришла с китая эта игрушка, типа как усилитель антенны. Стоит копейки, почему бы и не попробовать, так как на машине установлен плавник и антенна порой ловит паршиво.
Вот сам товар, думаю реально найти дешевле чем он сейчас там.
Вся приблуда подключается «в разрыв» штатной антенны.
Т.е. из балалайки вынимаем антенну, вставляем один конец усилителя в гнездо для антенны, а во второй конец саму антенну.
Далее подключаем 12В от красного провода который питает фишку магнитолы и у нас должен загореться красный индикатор:
Потом я саму коробочку приклеил на заднюю стенку балалайки и все собрал обратно.
Какого то эффекта ВАУ я не почувствовал, наверное плохо развит жопомер-самовнушитель, поэтому я больше реалист и какой то огромной разницы в приеме я не увидел(не услышал). Быть может позже, на трассе, там где начинало плохо ловить или вообще не ловило, эта коробочка меня удивит и смогу послушать радио(которое я слушаю крайне редко если еду куда то по трассе) :)))

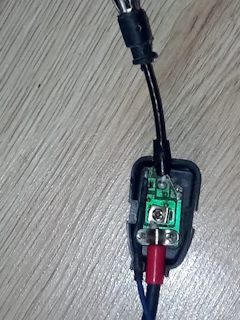

Для любопытных, типа меня, я конечно же разобрал эту черную коробочку. Вот что внутри:
P.s.:
Но как мне сказал товарищ rn3qbh : данная игрушка должна работать как небольшой усилитель:)
Hyundai Solaris 2011, двигатель бензиновый 1.6 л., 123 л. с., передний привод, автоматическая коробка передач — электроника
Машины в продаже
Комментарии 49
Поставил себе эту дрянь, думал будет лучше ловить радио, а оно стало еще хуже. Не стал заморачиваться, снял и вставил как было без этого говна-усилителя — радиоприем оказался намного лучше, чем с этим усилком.
Бывает. Я в принципе так и написал, что никакого ВАУ нет:)
концы можешь от китайской отпаять
Выкладывай, посмотрю чего там 🙂
сам усилитель от польской или какой еще антенны в радиодеталях руб. 30 стоит — вход для антенны руб. 50 а второй конец который вставляется в магнитолу покупал на блошином рынке за 5 руб. — синий проводок на усилителе подсоединял к сине-белому который идет от магнитолы и дает питание 12 В. Штекер для тв отпаял чтоб не мешался. И смотри вход выход не перепутай а то сожжешь. Не знаю как будет у тебя но мне реально помог радио ловит отлично. Тем более цена копеечная можешь попробовать.
Выкладывай, посмотрю чего там 🙂
Привет.Постарайся пожалуйста вспомнить собирал усилитель не по этой схеме www.drive2.ru/b/2812860/
Нет я ж писал от старой антенны взял вот этот усилитель перепаял. До сих пор работает и больше не заморачиваюсь
А ну понятно от ТВ.Думаю от старой сетки антенны усилитель поставить он же через адаптер от сети на 9-12 вольт тоже.Не могу только вспомнить где то мелькала эта тема в интернете.
У меня антенна активная и провод питания брал от магнитолы по моему синий. Тему на драйве гдето видел. Поищи может найдешь.
Как-то читал про все эти усилители — себе-то я антенну вырвал ненароком и поставил плавник, засунув в него укороченную родную антенну. Ловить стало хуже и я подумал об усилителе. Так вот, в разных инфах нашел одну тему, что в разных странах типа разные частоты под радио рассчитаны и иностранные усилители работают хуже отечественных. Ну и купил я не парясь внутреннюю антенну Триада с усилителем. Повесил я ее просто спереди без усиков, что с ней идут — ловить стало реально лучше! Но меня замучила эстетика… мать ее етить, колотить… И я перевесил антенну назад. Удлинив провод с помощью родного солярисовского провода. И питание взял опять же с родного солярисовского питания (до этого тоже на магнитоловское питание подцеплял), что идет в правой передней стойке. В итоге вид стал красивше, но функционал испортился — даже с усиками антенна сзади стала ловить хуже, чем была без усиков спереди(((
Но уже замучавшийся с установкой я плюнул на это и слушаю флешку)))
Такс… итог всей моей писанины — по информации импортные усилки плохо работают с отечественными частотами. Хотя в терминах могу путаться)))
Ну и эстетика — враг прагматики!
Тоже присматривался))так как вышка в другом городе плоховато ловит радио.все вот думаю)))
Читал как-то про этот усилитель, говорят что ничего не меняется и по этому съехал с этой темы. Лучше антенну по лучше))) Но тут дилемма между качеством приема и экстерьером(( Я со своим горбатым плавником езжу, пока устраивает, только вот радиостанции не устраивают)) Приходится через интернет по средствам блюпупа слушать нормальные радиостанции)
я его купил считай только потому, что эта хрень хотя бы питается от сети, а не просто так из воздуха усиливает. На плате присутствуют компоненты которые должны усиливать, так что может быть оно вполне рабочее.
Почему магнитола плохо ловит радио в Авто? Часть 2. Питание антенны.
Наш эксперт Станислав Боуш Рассказывает:
Почему магнитола плохо ловит радио в Авто? Часть 2. Питание антенны.
Это продолжение. Первая часть- ЗДЕСЬ: https://youtu.be/CWkBxW5DuSs
С вами канал antenna.ru! Из этого выпуска Вы узнаете:
-почему может быть плохой прием Радио в Авто у магнитолы;
-как узнать, можно ли исправить (улучшить, усилить) прием автомобильной антенны прием;
-что сделать, чтобы прием был лучше?
-нужно ли менять наружную штатную на внутрисалонную антенну?
-какую магнитолу в авто выбрать;
-какую антенну выбрать для магнитолы;
-что такое инжектор питания активной антенны 12 Вольт..
С вами канал antenna.ru! Мы ответим на вопросы:
Как заменить автомобильную магнитолу?
Как установить магнитолу в Авто?
Активная антенна в авто.
Почему антенна плохо ловит радио ФМ?
Почему антенна плохо принимает радио в автомобиле FM 88-108 МГц.
Почему антенна не ловит радио ФМ?
В нашем следующем выпуске «Почему магнитола плохо принимает радио в авто? Часть 3» Вы узнаете, какая ЕЩЕ может быть причина плохого приема радиостанций ФМ, и как с эти бороться.
Подписывайтесь, лайкайте, вникайте, исправляйте!
1. Почему магнитола плохо принимает радио в автомобиле? 2 Часть 2
2. В прошлом видео «Почему магнитола плохо принимает Радио» мы рассказали, что из Китая поступили миллионы магнитол с плохим качеством приема. Это произошло из-за неправильно спроектированного и изготовленного тюнера. И мы рассказали, что делать в этом случае для улучшения приема.
3. Однако, есть еще одна очень частая причина, которая возникает при замене штатной магнитолы.
4. Итак, Вы решили поменять свою устаревшую магнитолу на современную, на андроиде, с телевизором, с USB входом.
5. Вы демонтируете (снимаете) магнитолу из штатного места, вынимаете разъемы, в том числе радио разъемы ФМ. Вот они на фото. Разъемы называются FAKRA.
6. Антенный кабель. Вы отрезаете штатный разъем Факра и меняете его на обыкновенный штекер радио ФМ.
7. Вот на такой штекер радио ФМ.
8. Штекер вставляете в антенное гнездо с задней стороны магнитолы. Перепутать невозможно.
10. А у Вашей новой магнитолы такой функции нет! Она не подает питание на антенну. И антенна не работает! Поэтому магнитола плохо принимает радио, дальность действия маленькая, динамики хрипят из-за плохого приема.
11. Что делать? Вариантов несколько. Можно, как показано на фото, разобрать активную антенну и соединить вход с выходом. Это не очень хороший вариант, но он работает.
Антенный усилитель для автомагнитолы и его предназначение
Антенный усилитель для автомагнитолы
Антенный усилитель для автомагнитолы предназначен для лучшего и уверенного приема. В последнее время стали выпускаться автомагнитолы недорогие, хотя и с хорошим функционалом.
К сожалению, они не способны обеспечивать уверенный прием радиостанций. Особенно это касается территорий вдали от города, где уровень сигнала есть, но он слишком слаб.
Для автомагнитолы антенный усилитель выступает в данном случае, как устройство, резко повышающее прием.
Если раньше кассетные магнитолы встречались сплошь и рядом, то сегодня их можно увидеть лишь в винтажных машинах. Современные автомагнитолы – это больше мультимедийные комплексы, оборудованные огромным набором опций.
Да, современная аппаратура отлично справляется с навигацией, превосходно проигрывает музыку с различных носителей, помогает водителю парковаться и т.д. Но автомобилисту всегда будет не хватать в дороге радио или ТВ – опытный автомобилист это знает!
Усилитель антенный для автомагнитолы
Как и говорилось выше, современный мультимедийный центр обеспечить хороший радиосигнал, особенно вне города, не способен. Тогда приходится приобретать антенный усилитель – специальное устройство, в разы повышающее мощность и качество сигнала.
Как определить, что сигнал слабый
Усилитель для автомагнитолы антенный
Сделать это совсем несложно.
Достаточно будет ознакомиться с признаками слабого сигнала радио или ТВ, которые приведены ниже:
Ознакомление с устройством
Антенные усилители для автомагнитол и их установка
Такой усилитель специально предназначен для эффективного и уверенного приема станций. Большинство автомобилистов, которые установили в своей машине антенный усилитель отмечают, что сигнал увеличился в два раза, если не больше.
Примечание. Аппарат не потребует каких-либо особых навыков в установке. Его подключение – это всего-то подсоединение одного контакта к головному устройству, а другого – к наружному пассивному диполю.
Усилители антенные для автомагнитол
Практически все современные антенные усилители для автомобиля собираются по двухкаскадной схеме, хотя у них могут быть некоторые отличия. Зато они обязательно должны отвечать стандартам современных коммуникационных систем.
Параметры выбора
Усилитель антенны для автомагнитолы схема
Выбирая антенный усилитель, рекомендуется следовать нижеприведенным советам:
Примечание. Следует знать, что подключение непосредственно рядом с входом автомагнитолы с одной стороны значительно повышает уровень сигнала, а с другой грозит помехами, которые излучает электрооборудование.
Примечание. На коэффициент усиления стоит обратить наибольшее внимание. Дело в том, что при его небольших значениях качество приема никак не может быть высоким.
С другой стороны, для города эти же показатели вполне нормальные. Если же этот самый коэффициент слишком завышен, возможна перегрузка широкополосного усилителя, что может привести к его порче.
Неминуемые факторы, которые влияют на сигнал
Примечание. Отметим, что наилучший эффект достигается, если соединить усилитель с внешней антенной. Таким образом, подключается активный, а не пассивный диполь. Немаловажное значение имеет и расстояние. Так, не стоит рассчитывать на качественный прием, если станция (основной передатчик) находится на расстоянии более 120 км.
Стоит отметить, что существуют побочные факторы, так или иначе влияющие на уровень сигнала:
Что выбрать
Сегодня производитель предлагает не один, а целую массу вариантов усилителя для автомобильной антенны.
Отечественный производитель
Интересно, что и наш отечественный производитель, предлагает целую линейку продукции под названием Триада. Все модели заслуживают похвалы, а особенно усилитель для антенны автомагнитолы Триада-304 Дальнобой, который наделен функцией отключения прибора и работающего в радиодиапазонах FM/АМ/УКВ.
Зарубежный производитель
Усилитель от Пролоджи
Среди зарубежных производителей почетное место занимает продукция Пролоджи. К примеру, их модель TFB-100 способна усиливать сигналы цифрового и аналогового диапазона и одновременно работать с двумя антеннами.
Своими силами
Да, есть и такой вариант. Для радиолюбителей компания «Мастер КИТ» предлагает специальные комплекты, из которых можно собрать своими руками полноценный усилитель. Опять же, собираются самодельные усилители по двухкаскадной схеме.
Ну вот, теперь вы узнали, как усилить радиосигнал в автомагнитоле. Установка приобретенного или сделанного своими руками усилителя не займет много времени и сил.
Достаточно следовать инструкции, посмотреть видео обзор и изучить полезные фото – материалы. Цена на усилители разная и все зависит от дальности приема, а также производителя.
