Пламегаситель для авто своими руками
Пламегаситель своим руками.
И так поговорим то том что такое пламягаситель, для чего он нужен и как его можно сделать своими руками.
1.Вследствие проблем с экологией на владельцев автомобильных компаний усилилось давление со стороны защитников окружающей среды. Выходом из создавшегося положения стало использование катализатора. Однако недостаток такого решения — потеря мощности двигателя. Предприимчивые автолюбители нашли выход и из этой ситуации и начали заменять катализатор пламегасителем.
ВЫГОДНОСТЬ ПЛАМЕГАСИТЕЛЯ.
Как ответственный автовладелец, но безответственный житель нашей планеты, вы можете раз и навсегда снять катализатор, удалить его из системы выхлопа и кататься себе за милую душу. Но как ответственный гражданин, заботящийся о будущем своих детей, вы можете установить пламегаситель на его место. Эту работу при желании вы можете выполнить самостоятельно, а можете обратиться на любую станцию технического обслуживания или в сервисный центр.
Ещё один довод в пользу установки пламегасителя на место катализатора — без последнего выхлопная система очень быстро придёт в негодность. Это связано с высокой температурой пламени, которое выходит из выпускного коллектора, и запросто может стать причиной прогорания банки глушителя.
УСТРОЙСТВО ПЛАМЕГАСИТЕЛЯ
Главным отличием пламегасителя от катализатора является то, что он не обеспечивает высокого уровня окисления газов, главной его задачей является снижение их температуры и энергии. Эта деталь представляет собой двойной корпус, изготовленный из нержавеющей стали, с внутренними камерами. Двойственность конструкции пламегасителя служит для эффективного гашения вибрации, а прямоточность — не задерживает потоки газов, как в катализаторе. Сегодня в магазинах продаётся большое количество различных пламегасителей, но найти такой, который будет подходить именно для вашего автомобиля, практически невозможно. Очень важно, чтобы размеры этой детали полностью соответствовали размерам удалённого катализатора. В противном случае выхлопную систему придётся перенастраивать. Кроме этого, во время прохождения газов через него вам будет постоянно мешать неприятный звук. При выборе пламегасителя обращайте внимание на его длину и диаметр трубы.
ИЗГОТОВЛЕНИЕ СОБСТВЕННОГО ПЛАМЕГАСИТЕЛЯ
Для того чтобы пламегаситель идеально подходил на место катализатора в ваш автомобиль, специалисты рекомендуют изготовить его самостоятельно, тем более что это совершенно несложно. Не стоит волноваться в отношении инструментов. Их набор достаточно прост и имеется в наличии у большинства автомобилистов: 1.Сварка;
2.Трубы металлические различного диаметра — 2 штуки;
3.Щётка из металла.
Первая металлическая труба в диаметре должна быть равна диаметру системы выхлопа. Вторая труба должна характеризоваться большим диаметром, чтобы в зазор могли поместиться металлические щётки.
Легче всего сделать пламегаситель из бывшего в употреблении глушителя.
Его можно приобрести в любом стоковом автомагазине или на автомобильном рынке. Порежьте старый глушитель на лом. Известно, что его наружная обшивка составляет 0,6 мм, а внутренняя — 0,8 мм. Корпус пламегасителя чаще всего делают из труб с наружным диаметром 80 мм. Их толщина обычно составляет 1,5 мм. Оставшийся кусок от глушителя специалисты советуют пустить на создание торцовых стенок.
Разрезать резонатор пополам довольно сложно и неудобно, поэтому лучше сделать разрез вдоль корпуса пламегасителя.
. Опыт показывает, что сложить две половины резонатора может только специалист, уже выполнявший подобную работу. Соедините две половины пламегасителя и обварите их. Для прочности изделия наварите снаружи полученного пламегасителя дополнительный слой металла, толщина которого должна составлять 0,8 мм. По такому же слою дополнительно наварите на торцовых поверхностях устройства.
Эксперты рекомендуют на корпус изделия надеть накладку, которая выполнена из фланца снаружи и асбестовой ткани внутри.
В завершение проведите обезжиривание детали, используя специальный растворитель. Затем начистите её до блеска. Также её можно покрасить. Только не вздумайте сразу после этого поставить пламегаситель на авто и начать его использовать. Краске необходимо дать два-три дня на высыхание. На последнем этапе необходимо проделать в трубе, одинаковой по диаметру с выхлопной трубой, небольшие отверстия (5–6 мм) по всей длине и окружности при помощи перфоратора. Вставьте её в трубу большего диаметра и совместите их центры. Теперь приварите один край. Щётки из металла постарайтесь максимально растянуть. Используя пруток из металла, плотно затрамбуйте их в зазор между двумя трубами. В результате вы должны получить полностью плотно заполненную трубу.(так же можно использовать керамовату, она тоже не горит) Согните её края по окружности и заварите со второго конца. Пламегаситель полностью готов! Если вы всё выполнили правильно, то самодельный пламегаситель будет вас радовать своей функциональностью, качеством и тишиной работы. Как видите, нерациональный катализатор можно достаточно просто и безболезненно поменять на самодельный пламегаситель. Таким образом, вы и мощность двигателя сохраните и окружающей среде вредить не будете!
Пламягаситель «почти» своими руками, или как я нашел Омского Кулибина.
Категорически всех приветствую!
Итак, как всегда с предыстории:
Летом капиталился движок, потом был установлен контрактный вариатор. Вроде большая часть машины переделана, должен ездить и в ус не дуть. Ан нет, как то подвожу себя до работы (дальше за руль садится жена и едет к себе на работу) ставлю переключатель скоростей на P. Выхожу из машины и слышу отчетливый стук (периодичный, низкой частоты) как будто долбят алюминиевой ложкой по пустой консерве. Еду к ребятам что чинили мотор, они его облазивают сверху, обнюхивают, обслушивают прибавляют газу, говорят это не клапана не шатуны. ЗВУК ИСЧЕЗАЕТ при нажатии на газ! а в случае поломки вышеперечисленного он бы увеличивался. Говорят, оставляй будем все по очереди снимать, когда перестанет стучать, значит нашли. Но мне то, блин, хочется ездить на машине, я начинаю рыться в инете и нахожу видео с подобным стуком (к сожалению щас найти ссыль не могу). В видео автор думал что это рассыпался катализатор и внутри банки еще какой то камушек остался и типа бренчит. Я решаю что у меня тоже самое и начинаю искать человека, который сможет мне удалить катализатор с переделкой на пламягаситель. Есесна вытачиваю обманку на вторую лямбду.
Искал, искал — нашел человека на Авито зовут Игорь Leone85, более 3,5 лет занимается выхлопными системами делает выхлопы из нержавейки, берет недорого. Так вот, оказалось у него даже очередь на подобную процедуру.
Договорились (несколько раз пришлось переносить срок приезда) приехал, открыли капот, вывернули лямбду, посмотрели — вроде целый каталик. Делаю предположение — «может снизу раскрошился?». Берем статоскоп, но не медицинский а для автомобилей (на конце мет щуп аля штырь). Слушаешь так, звук слышно, прикладываешь шуп, звука в статоскопе нет. Общупали оба, все что только можно. Он говорит: «Ну давай, снизу выхлоп открутим посмотрим как он себя снизу чувствует». Откручиваем, а там тихий ужас. катализатор снизу потрескался, часть высыпалась, часть оплавилась. Вывод: переделывать в пламягаситель (просто выбить не вариант, потом пустая бочка резонировать начнет)
Далее в картинках:
Пламегаситель своими руками

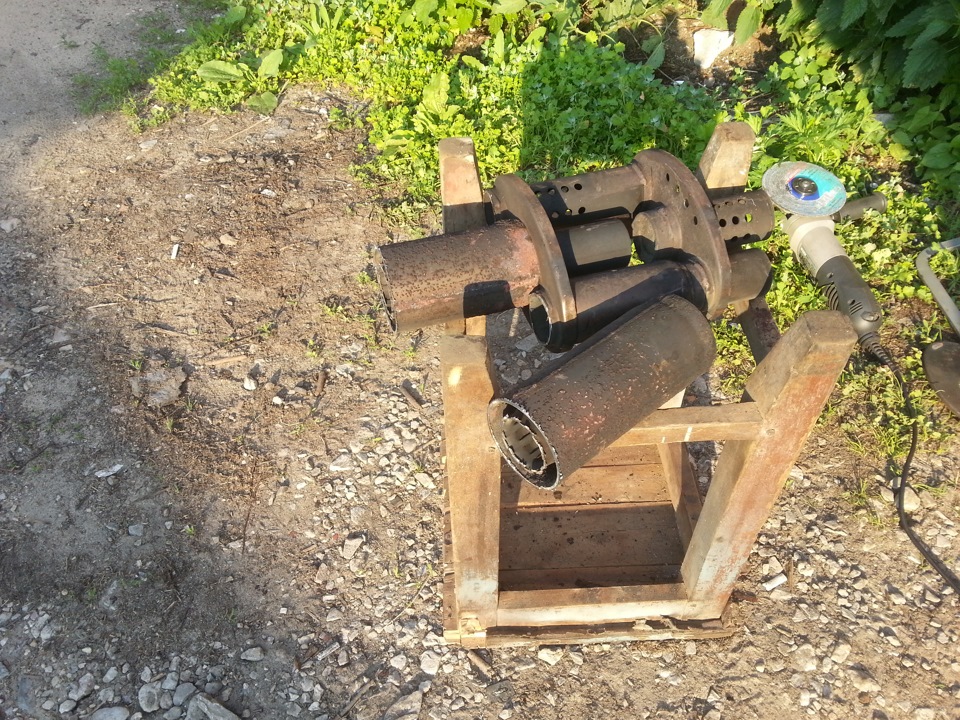

Итак после замены родного глушака на Bosal от SAAB появился бас, стало некомфортно ездить, в итоге куплен новый глушак оригинал и заодно резонатор. После 3000 оборотов-металлический звон как на волге (15 лет назад хотел Волгу, видимо получил :))). Итак попытка №2.Берём старый резонатор, ему 2 года 45т.км., для корпуса пламегаса понабился старый глушак сток, тоже 2 года 45т.км. Глушак режем на металл.

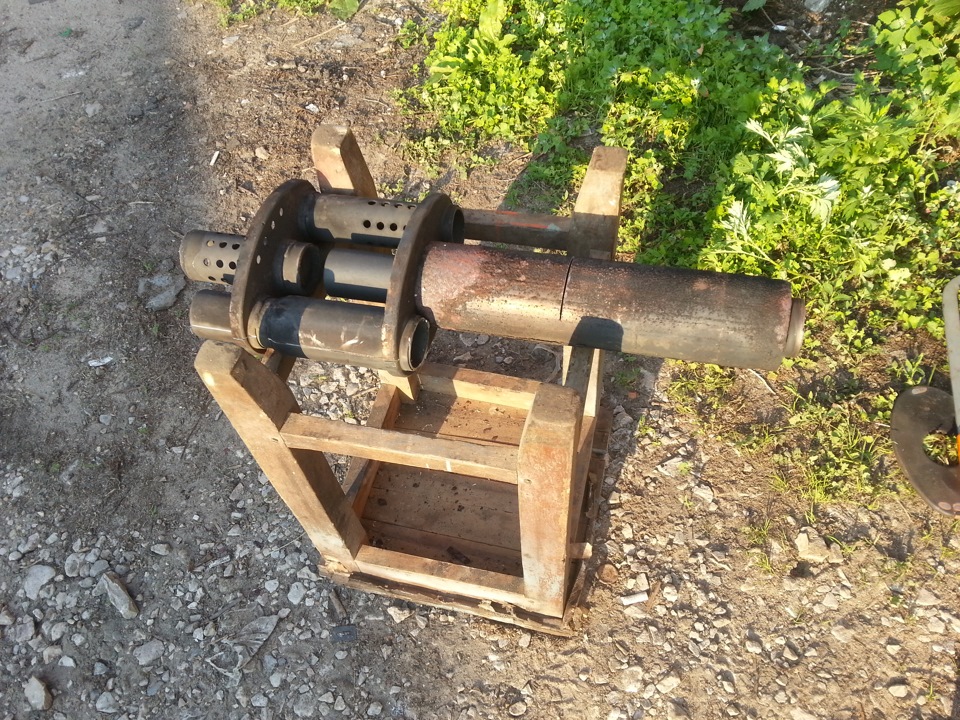

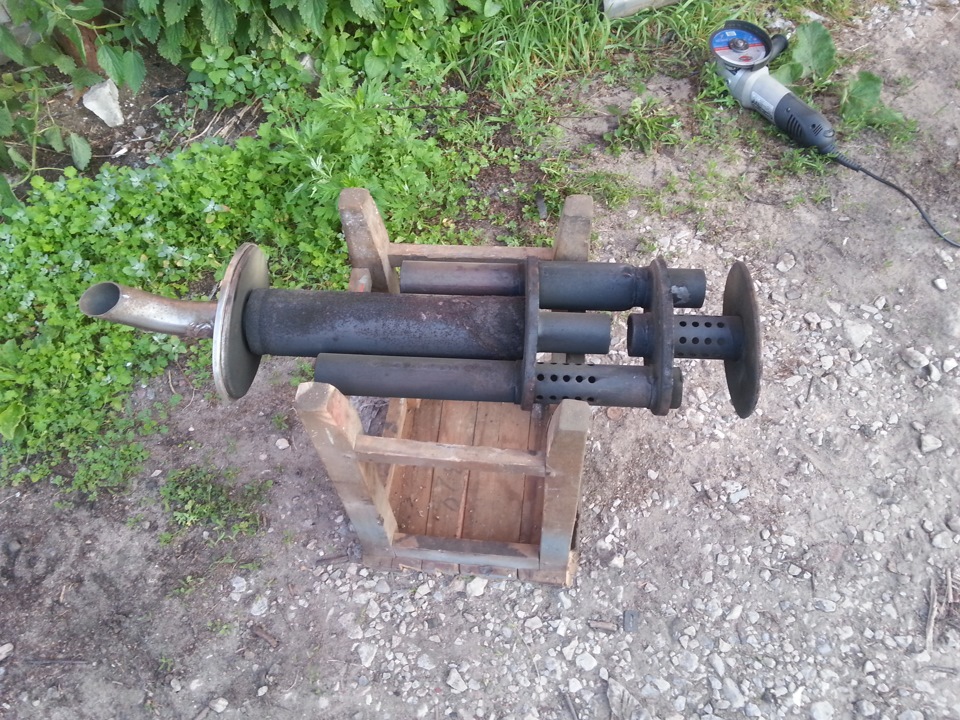

Наружняя обшивка глушителя сток 2 слоя металла-снаружи 0,6 мм; изнутри-0,8 мм., кстати непложо сохранился, небольшая коррозия между этими двумя слоями металла. Далее смотрим внимательно фото, всё понятно.

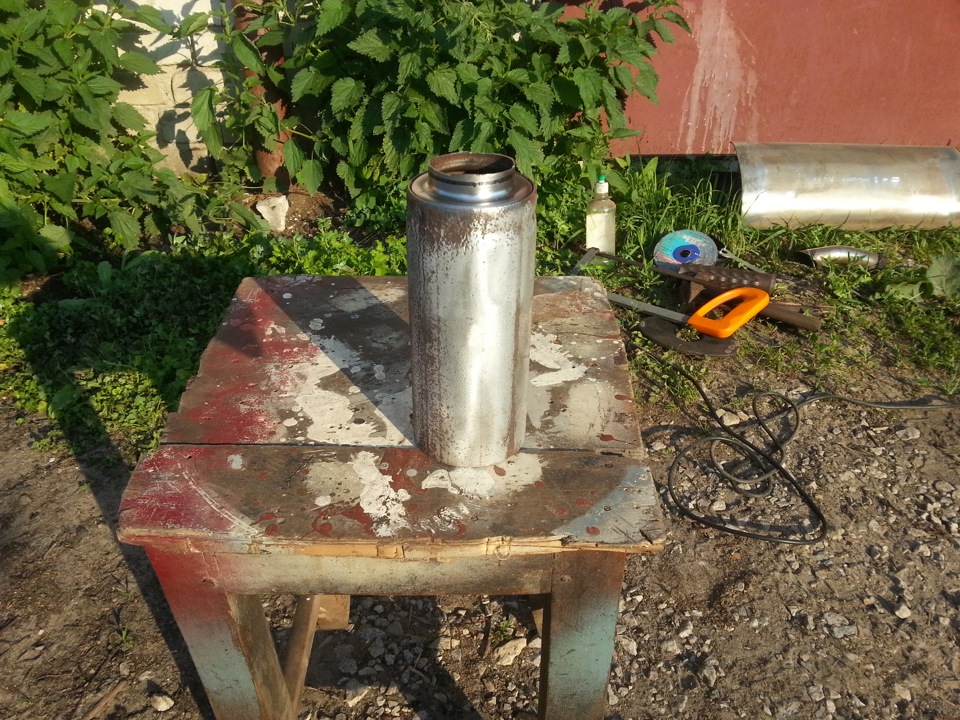

Наружний диаметр срезанной трубы 80мм, толщина 1,5 мм, пойдёт для корпуса пламегасителя.

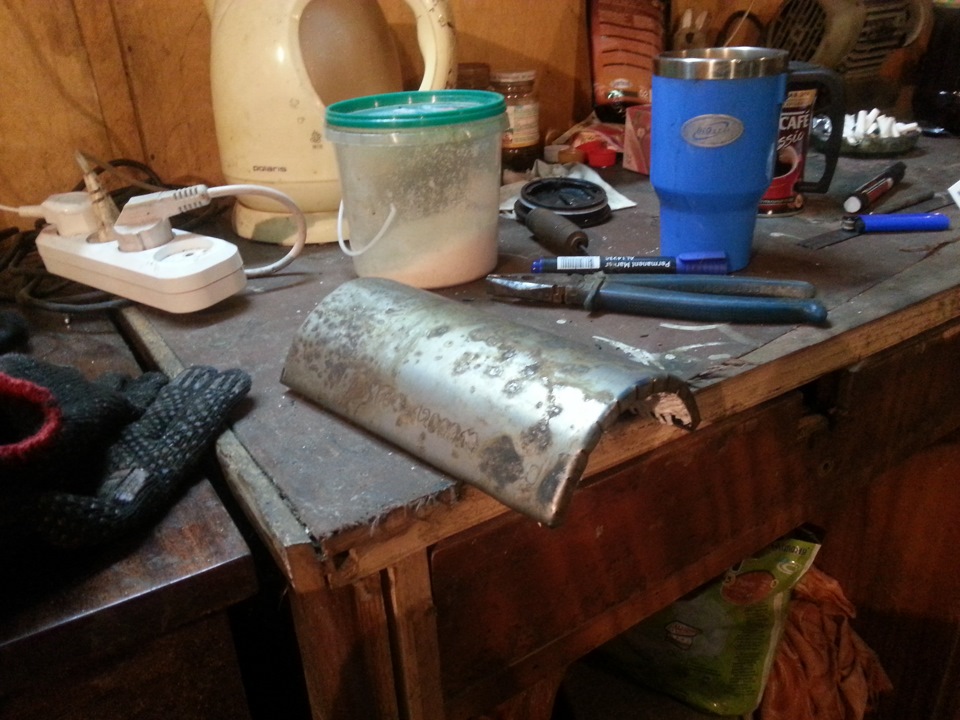

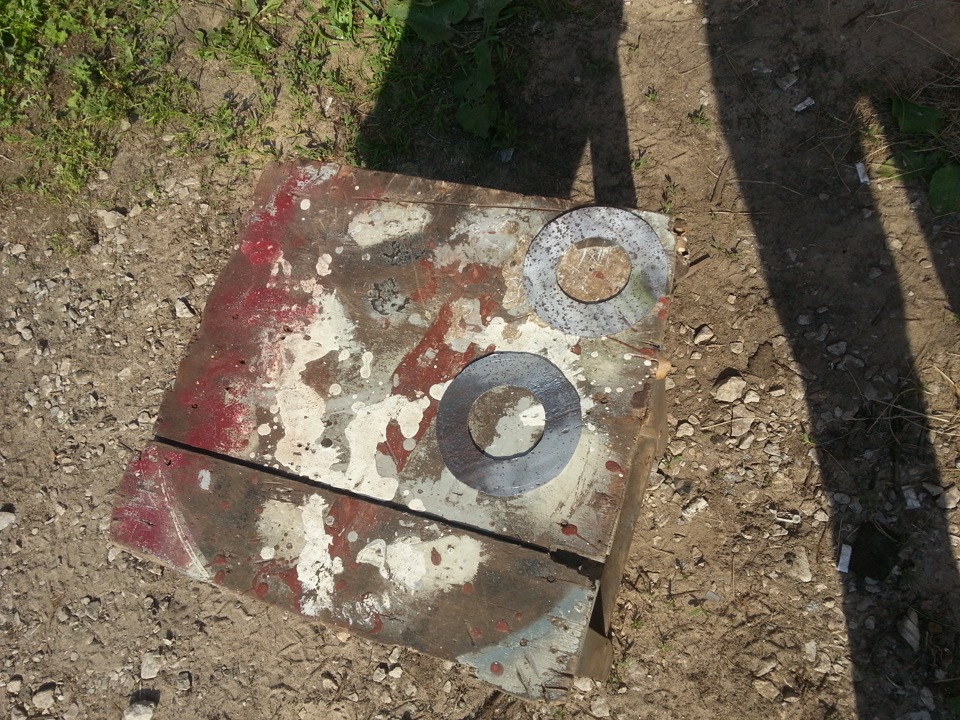

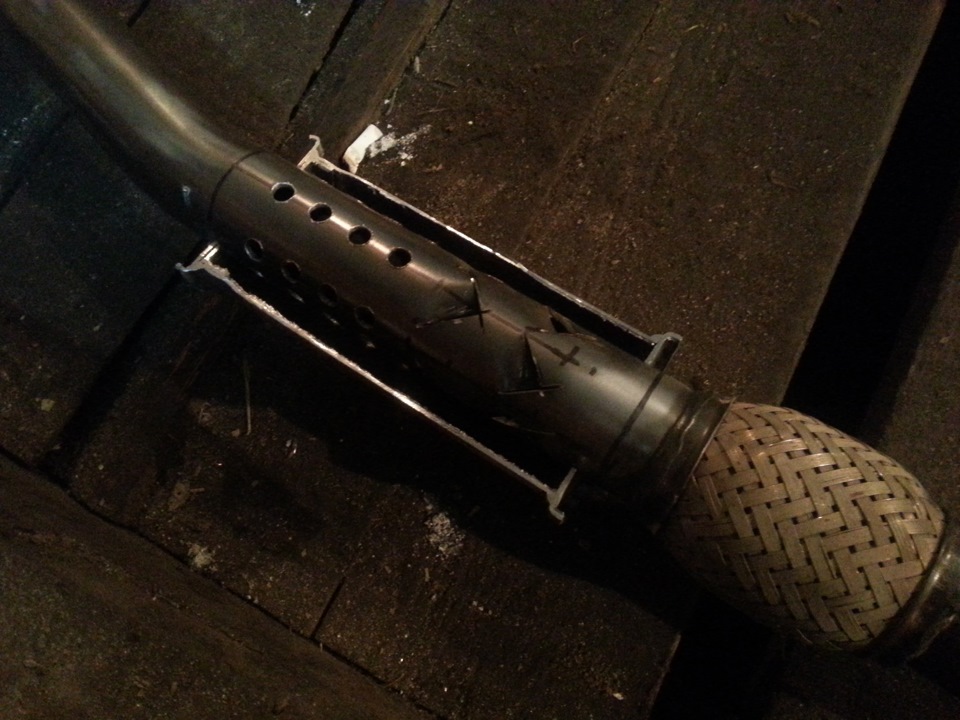

Оставшийся кусок используем для торцевых стенок, далее ввиду нежелания резки трубы резонатора пополам из-за дальнейшей сложности стыковки сделано так: сварен корпус пламегаса, разрезан вдоль:

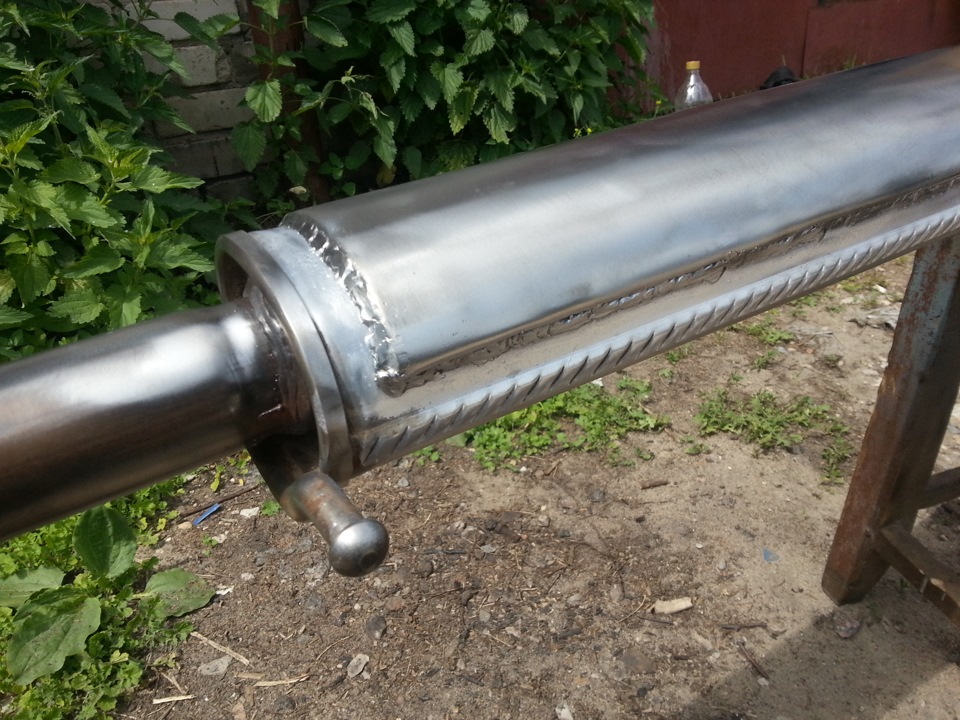

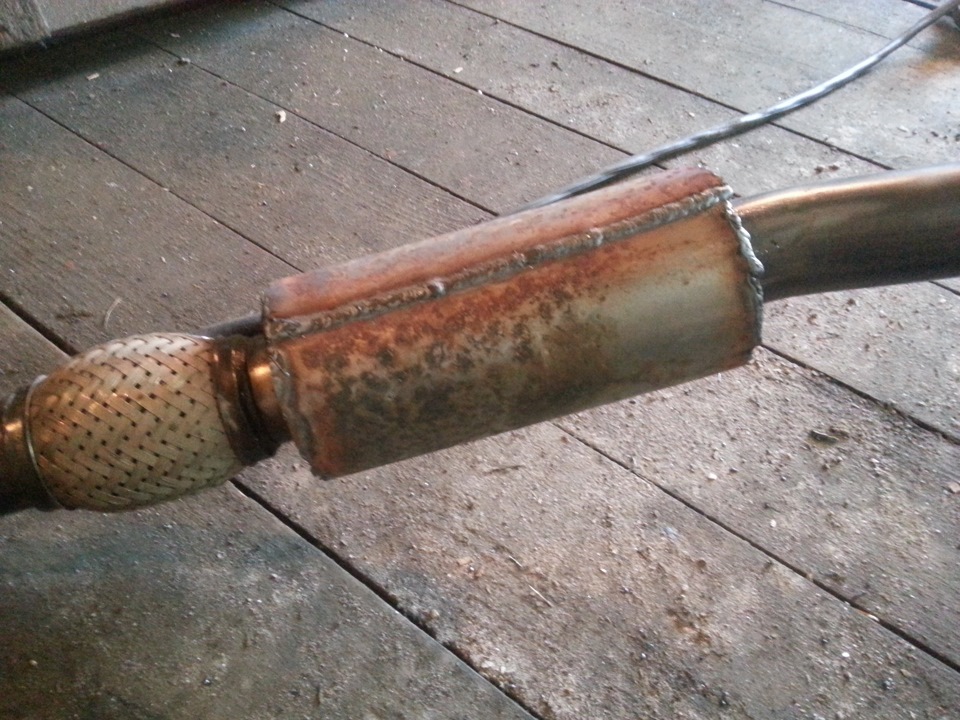

Одеваем половинки, обвариваем, далее снаружи вторым слоем навариваем рубашку толщиной 0,8 мм на фланцы торцевых стенок с зазором между рубашками примерно 5мм, фланцы на предыдущих фото видно, результат:
На торцевые стенки- тоже по доп слою металла 0,8 мм

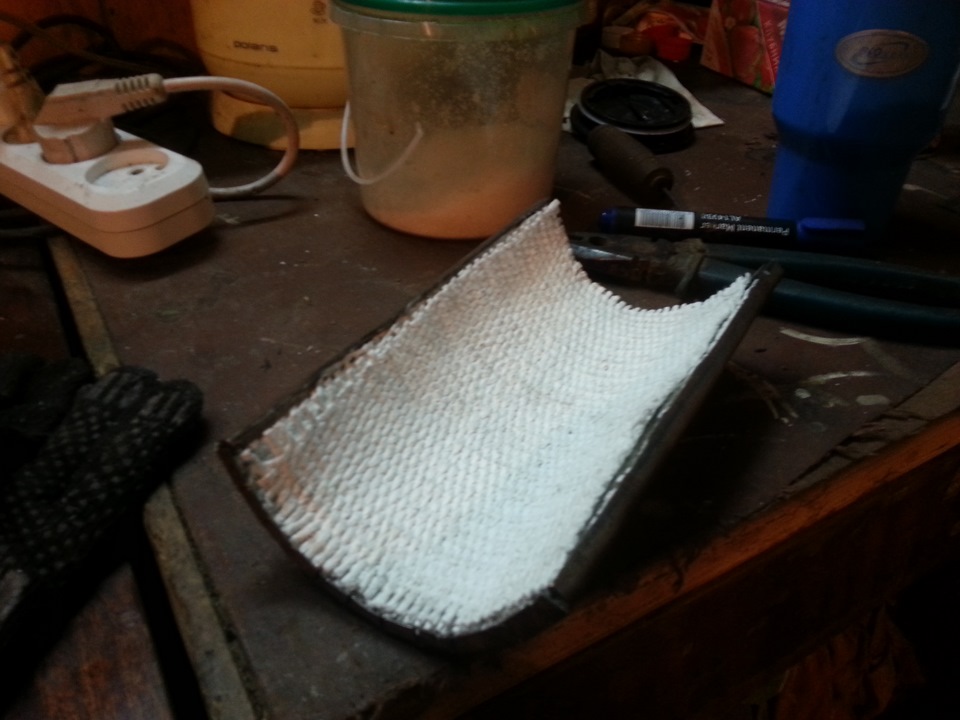

далее на корпус пламегаса шумо-звуко-теплоизолятор- накладка с фланцами с асбестовой тканью внутри
Варим накладку со стороны днища авто
Аналогично со стороны днища накладка с асбестом для резонатора, варим:
Кстати вонь приличная когда с асбеста парафины выходят…от нагрева. Теперь чистим зачистным диском и ёршиком по металлу

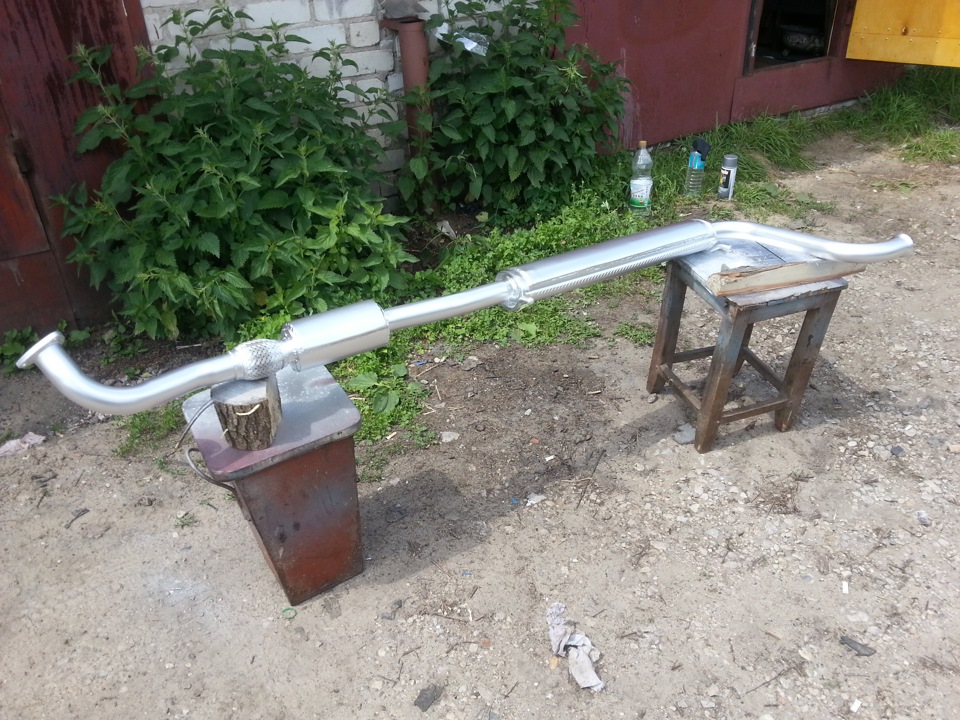

Обезжириваем и красим термокраской (иначе по сварке быстро будет корродировать, все швы сварные продрать хорошо ершом) термокраска заявлена до 538 градусов Цельсия, посмотрим…Кстати одного баллона хватило на окраску в три слоя, остался один лишний баллон…
Теперь через недельку где-то установлю, сейчас времени не будет, в планах снятие старого(нового) резонатора, снятие с днища термоэкранов очистка и покрытие в 2 слоя вибро-мастикой барьер, сборка на место, и кстати-усиленные подушки подвески резонатора (вес-то прибавился), надеюсь металлический звук уйдёт, либо его станет гораздо меньше, влюбом случае к оценке изменений буду подходить осторожно и максимально обьективно, а то сам как то накололся с SAAB…Родной-то глушак-не прямоток, а эти саабные- для турбо-моторов, турбина сама звук гасит прилично и задача там-как можно легче вывести выхлоп. Кстати между стенкой родного резонатора и наружней трубой 1,5мм толщиной ёршики из нержавейки для посуды пихать побоялся, вдруг перетираться од вибраций и давления начнут и посыпятся в выхлоп а то и в движок, пишите комменты, обсудим. Да, чуть не забыл-у сток глушака торцевые стенки и выхлопной наконечник-нержавейка, загадочная русская душа, если-бы 2 наружние обшивки были из нержи-был-бы неубиваемый глушак т.к. внутри всё практически новое.
Как сделать пламегаситель для авто из катализатора своими руками? 3 преимущества устройства
Катализатор является одним из элементов системы вывода отработанных газов. Чаще всего он располагается на приёмной трубе либо за ней. Катализатор способен довольно существенно уменьшить выхлоп вредных веществ, но при этом теряется мощность силовой установки. Чтобы этого избежать, некоторые автолюбители решают изготовить пламегаситель своими руками и установить его вместо катализатора.
Принцип работы и отличия
Сначала стоит разобраться с устройством этих двух элементов конструкции автомобиля, чтобы было легче понять имеющиеся между ними различия. Чаще всего установленный на авто катализатор имеет форму бачка, изготовленного из нержавейки, а размещается он в начале выхлопной системы. Внутри ёмкости находятся перегородки с большим количеством мелких ячеек, изготовленные из керамики.
Под воздействие веществ-катализаторов угарный газ и оксид азота вступают в химическую реакцию с молекулами кислорода. В результате вредные вещества «дожигаются» и на выходе их количество оказывается минимальным. Так как этот процесс сопровождается значительным выделением тепла, то во время работы силовой установки корпус емкости сильно нагревается. Сегодня используется два типа катализаторов:
Катализаторы не только способствуют снижению температуры выхлопных газов, но и несколько заглушают звук. Однако при длительной эксплуатации ячейки перегородки забиваются сажей, что приводит к снижению проходимости. Так как в подобной ситуации газы не могут отводиться, возникают проблемы с работой силовой установки.
Пламегаситель в разрезе представляет собой перфорированную нержавеющую трубу, расположенную в той же ёмкости, что и катализатор. Это устройство не способно дожигать остатки топлива — оно лишь приглушает звук и снижает температуру газов. В соответствии с принципом работы пламегасители принято делить на три типа:
Таким образом, пламегаситель и катализатор предназначены для решения различных задач, хотя и размещаются в одном месте.
Преимущества и недостатки
Чаще всего автолюбители решают установить самодельный пламегаситель вместо катализатора по причине высокой стоимости последнего. Для отечественного автомобиля цена этого элемента составляет около 30 тысяч, а для иномарки он оценивается в 50 — 100 тысяч. Однако следует помнить, что замена катализатора пламегасителем влечёт за собой несколько негативных последствий:
Автолюбители должны помнить, что электронный блок управляет процессом создания воздушно-топливной смеси, основываясь на показаниях нескольких датчиков, включая и кислородный. Если сделать пламегаситель своими руками из катализатора, то из-за некорректной информации контроллер будет готовить некачественную смесь и это приведёт к значительному увеличению расхода топлива.
Однако изготовление стронгера своими руками и его последующая установка на машину может дать автолюбителю несколько бонусов:
Рекомендации по изготовлению
Чтобы сделать пламегаситель из катализатора своими руками, необходимо найти две металлических трубы. При этом размеры одной из них должно полностью соответствовать параметрам выхлопной трубы. Так как не каждый владелец авто сможет отыскать трубы из жаростойкого сплава, то для изготовления пламегасителя можно использовать вышедший из строя глушитель.
При этом предполагаемая переделка не является сложной и для воплощения идеи в жизнь потребуется минимальный набор инструментов:
Сначала придётся демонтировать глушитель, так как необходимо удалить неисправный катализатор. Именно с размерами этого элемента должны совпадать параметры меньшей трубы. Вторая труба будет на 5 — 6 см короче и на каждой её оконечности необходимо сделать надрезы. На трубе меньшего диаметра предстоит сделать отверстия диаметром около 3 мм. Когда она будет перфорирована, поверхность необходимо зачистить щёткой и вставить в большую строго по центру. Затем нужно загнуть её по предварительно сделанным надрезам и заварить. При этом необходимо убедиться в герметичности швов. Развернув трубы открытой стороной вверх, на меньшую следует надеть ёршики и плотно утрамбовывать их в этой своеобразной ёмкости. Остаётся лишь загнуть лепестки к трубе малого диаметра и приварить их.
Достаточно внимательно изучить чертёж и все возможные вопросы отпадут сами собой. При сборке выхлопной системы вместо старого катализатора монтируется только что устроенный пламегаситель.
Регулировка датчика
Так как установка самодельного стронгера обязательно приведёт к изменению показаний лямбда-зонда, его придётся обмануть. Чаще всего автолюбители используют для решения поставленной задачи механические устройства-обманки. Их основная задача заключается в ограничении количества кислорода, поступающего к датчику. Для этого достаточно в том месте, где находится лямбда-зонд и пламегаситель, установить проставку. Также необходимо отдалить второй датчик на определённое расстояние от катализатора. Выхлопные газы, проходя через отверстия обманного устройства, рассеиваются и теряют начальную концентрацию. Благодаря смещению датчика он фиксирует насыщенность кислорода в пределах нормы.
Делаем пламегаситель своими руками
Для чего необходимо менять каталитический резонатор
Известно, что каталитический резонатор является элементом системы вывода отработанных газов, который может располагаться за приемной трубой или непосредственно на ней.
Чтобы уменьшить количество вредных веществ, которых содержится в немалом объеме в отработанных газах, устанавливают катализатор. Однако это влечет за собой потерю мощности, выдаваемой мотором.
Поэтому можно сделать пламегаситель своими руками, который сможет заменить катализатор. Прежде чем мы рассмотрим, как можно изготовить пламегаситель, необходимо разобраться, для чего нужен катализатор и его основные недостатки. Итак, данный элемент уменьшает энергию отработанных газов и снижает их температуру, а также исполняет роль некоего фильтра, который доводит уровень токсичности отработки до определенных стандартов. Поскольку газы отводятся очень быстро, а их температура достаточно высока, то катализатор быстро выходит из строя.
В свою очередь автомобиль недостаточно разгоняется, а также наблюдается значительный перерасход потребляемого топлива. Если из выхлопной системы полностью убрать катализатор, то вскоре газы в банке глушителя прожгут металл и образуется дыра, поэтому целесообразно вместо него установить пламегаситель.
О преимуществах пламегасителя
Пламегаситель позволяет практически без задержки выводить газы наружу, поэтому автомобиль не задыхается. Такое конструктивное решение не оказывает пагубного влияния на работу двигателя, к тому же пламегаситель, установленный вместо резонатора, понижает температуру выводимых газов. Данное устройство обладает рядом преимуществ:
Катализатор, установленный в выхлопной системе, обладает одним неоспоримым преимуществом: в отличие от пламегасителя он обеспечивает необходимый уровень окисления выхлопа. Однако пламегаситель, установленный вместо резонатора, обеспечивает снижение энергии выхлопа и понижает его температуру.
Особенности конструкции
Его корпус имеет двойную конструкцию, который можно сделать самому из жаропрочной нержавейки. Пламегаситель позволяет эффективно подавлять возникновение вибраций. К тому же такое техническое решение обеспечивает прямоточность выхлопа и отсутствие его задержки. Возникающие вибрации, которые образуются во внутреннем слое, подавляются стенками наружного слоя пламегасителя.
Самостоятельное изготовление пламегасителя
Обязательно проверьте материал на прочность. Подержите губки несколько минут над пламенем. Для постройки используйте тот, который после испытаний сохранил эластичность.
Чтобы сделать хороший пламегаситель собственноручно, потребуются две стальные трубы различного диаметра, одна из которых должна в точности совпадать с выхлопной трубой глушителя. Нержавеющий жаростойкий металл не так-то просто отыскать, к тому же этот материал достаточно дорогой, поэтому вместо него будем использовать старый отработанный глушитель. Для работы потребуются:
Начинаем работу с демонтажа автомобильного глушителя, поскольку нам необходимо вырезать старый катализатор. Труба, меньшего диаметра, должна полностью совпадать по размеру с демонтированным катализатором, поскольку в дальнейшем сделанный пламегаситель будет установлен вместо него.
Труба большего диаметра должна быть короче (примерно на 5-6 см, чтобы сделать отступ с каждой стороны по 2.5-3 см). С каждой стороны необходимо сделать надрезы, поскольку их нужно будет загнуть и заварить. Далее на трубе с меньшим диаметром необходимо сделать отверстия (каждое из них должно быть 3 мм в диаметре, для чего достаточно подобрать соответствующее сверло).
Сборка пламегасителя
Большая труба должна быть на 30-40 мм больше в диаметре. После того, как по окружности малой трубы будут проделаны отверстия, ее необходимо зачистить щеткой по металлу и вставить в большую трубу (строго посредине). Большую трубу необходимо расположить с одинаковым отступом с каждой из сторон относительно меньшей, а затем следует сделать загибы надрезанных заранее частей и приварить их (швы также свариваются герметично).
Далее разверните трубы не заваренной стороной к себе: на меньшую трубу нужно будет надеть ершики для мытья посуды, после чего их необходимо плотно утрамбовать внутри образовавшегося «стакана». После этой процедуры нужно загнуть лепестки к меньшей трубе и точно также приварить к ней (не забудьте о швах). Сварку необходимо сделать тщательно, чтобы избежать негерметичности стыков. Готовый пламегаситель необходимо тщательно очистить щеткой от грязи и ржавчины, а затем покрыть серебристой краской (можно использовать баллончики).
Теперь время собрать заново старую выхлопную систему. На место, где был ранее установлен катализатор, необходимо приварить только что изготовленный пламегаситель. Затем выхлопная система устанавливается на прежнее место. Не лишним будет обработать ее поверхность и покрыть жаростойким антикоррозионным составом.
Как обмануть электронный датчик кислорода
Известно, что неисправный катализатор будет сигнализировать водителю о нарушении работы выхлопной системы. Этому будет способствовать лямбда-зонд (кислородный датчик), подающий соответствующий сигнал на машинный ЭБУ. Одним из популярных способов решения этого вопроса, является обман лямбда зонда (не в ущерб ЭБУ). Для этой цели используются так называемые механические обманки, суть работы которых заключается в ограничении поступающего объема газов к чувствительному элементу датчика. Безусловно, объем кислорода (его концентрация) становится значительно выше.
Чтобы сделать такую обманку, на месте, где установлен сам катализатор и кислородный датчик (лямбда-зонд) устанавливают специальную проставку. При этом второй датчик выносится на определенном расстоянии от катализатора. Суть работы обманки заключается в следующем: сквозь ее отверстие проходят газовые потоки, теряя при этом свою концентрацию и рассеиваются. Смещенный лямбда-зонд фиксирует насыщенность кислорода в выхлопном потоке, и, не замечая «обмана», подает на контроллер сигнал, что все в пределах нормы.
