Колодки для реле

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

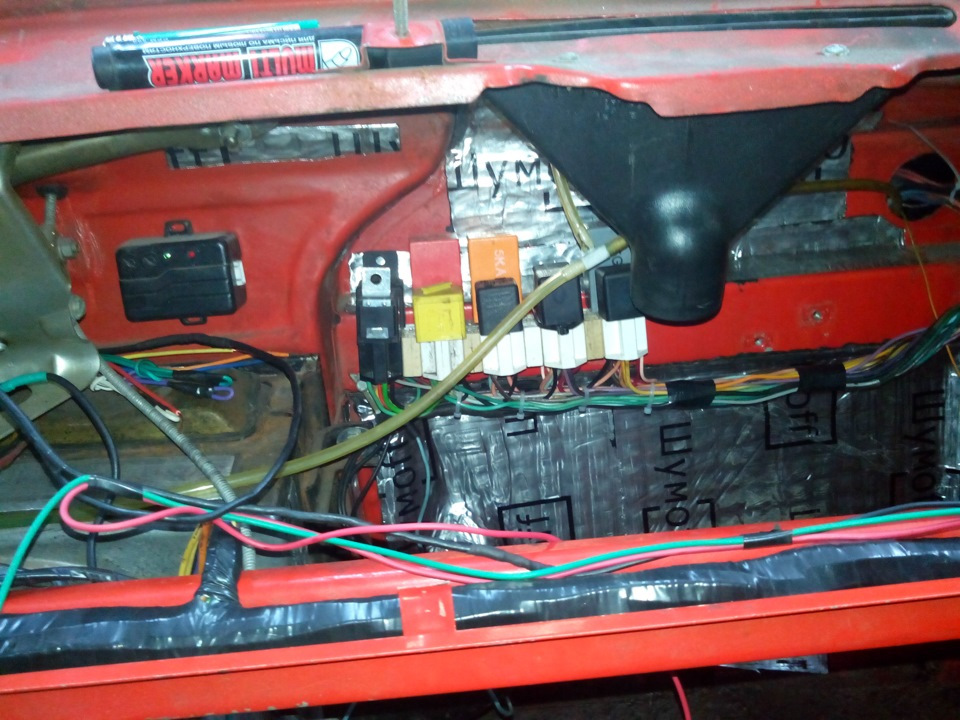

Еще за долго до того момента, как было решено колхозить блок реле на Комби путем склеивания обычных пяти контактных клеммных колодок от реле, я искал наборные колодки, которые защелкиваются друг в друга, тем самым позволяя набрать нужное количество.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Прошло больше года, и я случайно наткнулся на хорошие каталоги Bosch и Hella, и нашел там очень хорошие колодки.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Собираются друг с другом в бесконечный набор

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

А вот у Hella все еще круче

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Также собираются друг с другом. Но позволяют вставлять реле с 9-ю ногами. Т.е. почти все виды реле.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

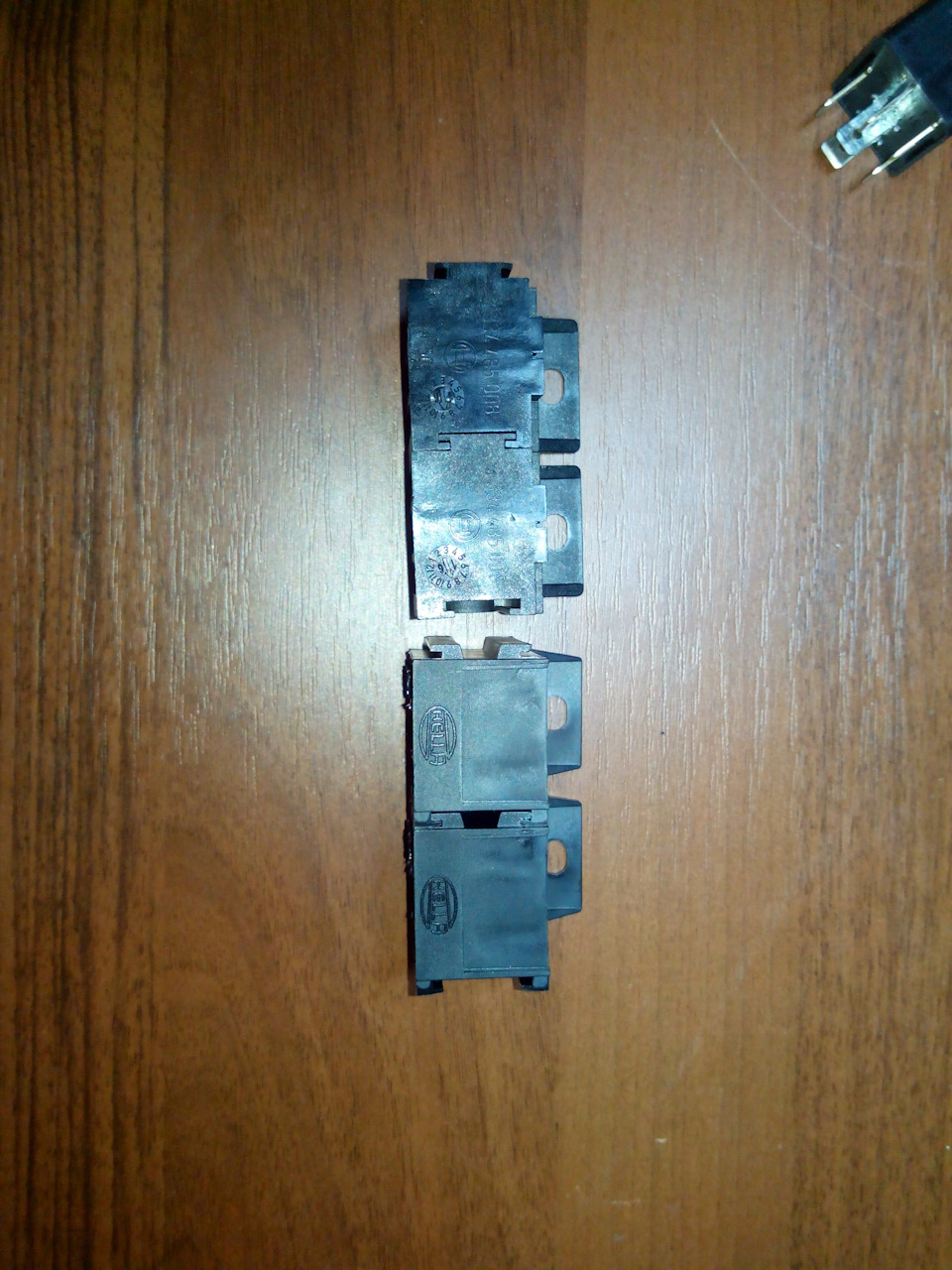

Не смотря на одинаковые габаритные размеры, Bosch и Hella друг с другом не стыкуются.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Также нашел в каталоге хорошее пяти контактное реле Bosch 0332019150 с ушком (в машине лежит, постараюсь потом фото добавить). Цена как распространенные российские реле, но качество заметно лучше. Есть и без ушка, но стоит дороже в два раза.

Источник

Планка для автомобильных реле

Аксессуары для реле 919

Колодки и цоколи для реле – монтажные устройства, предназначенные для крепления 4-контактных промежуточных реле или 1- и 2-контактных аналоговых реле на DIN-рейки и другие плоскости.

Изготовлены такие устройства из негорючих, прочных и упругих материалов (в состав которых входит графит).

Колодки и цоколи могут иметь винтовой зажим провода и самозажимные клеммы проводов.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Алматы, Архангельск, Астрахань, Барнаул, Белгород, Владимир, Волгоград, Вологда, Воронеж, Гомель, Екатеринбург, Иваново, Ижевск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль.
Доставка в пункты выдачи заказов Pickpoint, OZON, Boxberry, DPD, CDEK, «Связной», а также Почтой России в следующие города: Тольятти, Иркутск, Хабаровск, Владивосток, Махачкала, Оренбург, Новокузнецк, Чебоксары, Калининград, Улан-Удэ, Сочи, Брянск, Сургут, Нижний Тагил, Чита, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пунктов по всей России.

Товары из группы «Аксессуары для реле» вы можете купить оптом и в розницу.

Держатели предохранителей более 1000

Держатели предохранителей – изделия, при помощи которых предохранители крепятся к различным блокам и печатным платам.

Существуют такие держатели:

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Алматы, Архангельск, Астрахань, Барнаул, Белгород, Владимир, Волгоград, Вологда, Воронеж, Гомель, Екатеринбург, Иваново, Ижевск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль.
Доставка в пункты выдачи заказов Pickpoint, OZON, Boxberry, DPD, CDEK, «Связной», а также Почтой России в следующие города: Тольятти, Иркутск, Хабаровск, Владивосток, Махачкала, Оренбург, Новокузнецк, Чебоксары, Калининград, Улан-Удэ, Сочи, Брянск, Сургут, Нижний Тагил, Чита, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пунктов по всей России.

Товары из группы «Держатели предохранителей» вы можете купить оптом и в розницу.

Автомобильное реле со встроенным предохранителем

Простая автомобильная четырехконтактная релюшка. Но фишка в том, что прямо в корпус реле устанавливается предохранитель. Тоже стандартный автомобильный. Идеальна для установки доп. систем в автомобиль.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Я однажды пережил пожар проводки в машине. Теперь принципиально не допускаю цепей без предохранителя. Но вешать предохранитель на провод — лишние «сопли». Запитываться от другой цепи с предохранителем — не всегда удобно.

А эта идея мне сразу понравилась и я купил несколько реле. Одно уже поставил, другие — на будущие переделки..

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Сопротивление обмотки — 92 Ома. Таким образом, ток по обмотке порядка 150 мА.

Падение напряжения на контактах — 165 мВ при токе в 4А. Получается 0,04 Ома. Это уже включая предохранитель.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Контакты замыкаются при 7 вольтах.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Контакты реле рассчитаны на 30 Ампер. Как и предохранитель. Кроме того, в комплекте есть съемное ушко для крепления на шпильку.
Рейтинг и продавца и товара 5 звезд.
К покупке рекомендую.

Ссылка реле на Алиэкспресс, цена 94 рубля, доставка бесплатная. Дешевле не нашел.

Автомобильные реле: как устроены, как их выбирать и проверять

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Машины год от года становятся все умнее – они уже самостоятельно вращают рулем, меняют жесткость подвески, делают водителю массаж пятой точки и многое другое… Однако конечный исполнительный механизм большинства электрических цепей автомобиля, скромная «рабочая лошадка» – это реле, практически не изменившее свою конструкцию аж с 1831 года, когда впервые было изобретено… Что обычному автовладельцу полезно знать о реле?

Как устроено и применяется реле

К ак известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать. Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой – её контакты просто сгорят от одного-двух нажатий. Соответственно, кнопка должна быть крупной, мощной, тугой, с четкой фиксацией положений on/off. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки.

Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле – оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

Обратите внимание, что на нижеприведенной картинке у реле с переключающей контактной тройкой рабочие контакты пронумерованы. Пара контактов 1 и 2 называется «нормально замкнутые». Пара 2 и 3 – «нормально разомкнутые». Состоянием «нормально» считается состояние, когда на обмотку реле НЕ подано напряжение.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Наиболее распространенные универсальные автомобильные реле и их контактные выводы со стандартным расположением ножек для установки в блок предохранителей или в выносную колодку выглядят так:

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Герметичное реле из комплекта нештатного ксенона выглядит иначе. Залитый компаундом корпус позволяет ему надежно работать при установке вблизи фар, где водяной и грязевой туман проникают под капот через решетку радиатора. Цоколевка выводов – нестандартная, поэтому реле комплектуется собственным разъемом.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Для коммутации больших токов, в десятки и сотни ампер, используют реле иной конструкции, нежели описанные выше. Технически суть неизменна – обмотка примагничивает к себе подвижный сердечник, который замыкает контакты, но контакты имеют значительную площадь, крепление проводов – под болт от М6 и толще, обмотка – повышенной мощности. Конструктивно эти реле сходны со втягивающим реле стартера. Применяются они на грузовых машинах в качестве выключателей массы и пусковых реле того же стартера, на разной спецтехнике для включения особо мощных потребителей. Нештатно их используют для аварийной коммутации джиперских лебедок, создания систем пневмоподвески, в качестве главного реле системы самодельных электромобилей и т.п.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

К слову, само слово «реле» переводится с французского как «перепряжка лошадей», и появился сей термин в эпоху развития первых телеграфных линий связи. Малая мощность гальванических батарей того времени не позволяла передавать точки и тире на дальние расстояния – все электричество «гасло» на длинных проводах, и доходившие до корреспондента остатки тока были неспособны шевельнуть головку печатающего аппарата. В результате линии связи стали делать «с пересадочными станциями» – на промежуточном пункте ослабевшим током активировали не печатающий аппарат, а слабенькое реле, которое уже, в свою очередь, открывало путь току из свежей батареи – и далее, и далее…

Что нужно знать о работе реле?

Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Так что 12 вольт – это условный номинал. Хотя реле от 24-вольтовой грузовой машины в 12-вольтовой сети не заработает – тут уж разница слишком велика…

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Второй главный параметр реле после рабочего напряжения обмотки – максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные, «слабаков» тут не водится. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома. Два вывода обмотки пронумерованы цифрами «85» и «86». Выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».

Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.

В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод – тут уже полярность важна.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.

Как правило, внутри электронных узлов эти диоды уже есть, но иногда (в особенности в случае различного допоборудования) требуется реле со встроенным внутри диодом (в этом случае его символ маркирован на корпусе), а изредка применяется выносная колодка с диодом, припаянным со стороны проводов. И если вы устанавливаете какое-то нештатное электрооборудование, нуждающееся, согласно инструкции, в таком реле, требуется строго соблюдать полярность при подключении обмотки.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Такое случается чаще всего в неудачных экземплярах реле российского и китайского производства, у которых плоскости контактов порой не параллельны друг другу, контактная поверхность из-за перекоса недостаточна, и при работе идет точечный токовый разогрев.

Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться. К сожалению, выявить и предупредить такую проблему не совсем реально.

Проверка реле

При ремонте неисправное реле обычно временно подменяют исправным, а затем заменяют на аналогичное, и дело с концом. Однако мало ли какие задачи могут возникнуть, к примеру, при установке дополнительного оборудования. А значит, полезно будет знать элементарный алгоритм проверки реле с целью диагностики или уточнения цоколевки – вдруг попалось нестандартное? Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).

На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.

Источник

Про установку реле в теории и примерах. Часть 1

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Достаточно часто мне приходиться помогать с подключением противотуманных фар и прочего дополнительного оборудования. Основной проблемой, с которой сталкиваются начинающие кадеттоводы и не только – подключение реле. Для помощи в данном деле было решено сделать инструкцию для данного процесса, а точнее небольшой цикл постов, посвященных данной тематике.

Задача. Имеем в своем распоряжении атвомобиль OPЕL KADETT, в котором ранее никогда не было установлено противотуманных фар. Проводки в нем в имеющейся комплектации для этого не заложили, а уж очень хочется установить комплект универсальных противотуманных фар. Поэтому установку проведем, что называется, с нуля.
Говорят, что их нужно подключать через реле. Как оно выглядит, что оно делает и самое главное, как его подключить?
Я не буду объяснять все это. В интернете хватает статей с данной информацией. Здесь мы рассмотрим лишь варианты подключения.

Решение. Идем на рынок/в автомагазин/через браузер в интернет-магазин и т.д. и покупаем понравившийся комплект противотуманных фар. Если вы не экономили, то в комплекте будут все необходимые установочные элементы. Если же все-таки захотелось сэкономить или фары достались от брата/кума/соседа, то нужно кое-что докупить. Далее я не буду оговаривать, что Вам необходимы провода и соответствующие клеммы, а остановлюсь лишь на главных элементах. Для своевременного включения и выключения дополнительных фар нам нужна будет кнопка. Без этого никак, ведь мы все знаем правила дорожного движения. Для этого приобретаем понравившеюся (желательно с подсветкой и индикацией положения) и врезаем ее в панели в удобном для Вас месте, либо покупаем штатную кнопку. Первый вариант я конечно же расписывать не буду, ибо не могу предугадать будущее, да еще и именно Ваше. А вот если Вы остановились на штатной кнопке, то на схемах обозначены номера контактов, которые ей соответствуют.
Все номера контактов на кнопках/реле/переключателях и т.д., которые есть на схемах ниже, можно найти на их корпусе или штекере/разъеме в виде маленьких цифр в соответствующих местах.
Итак, реле. В основном на прилавках доступны 3 виды автомобильных реле.

Вариант 1. 4-контактное со встроенным предохранителем.
Я считаю, что это есть самый удачный вариант для установки подобного оборудования. Достоинства такой конструкции заключаются в том, что сокращается количество рукодельных скруток/спаек по пути силового провода, что позитивно влияет на надежность проводки и падение напряжения по пути до потребителя. Недостаток тоже есть – при неудачном месте установки, где на реле может попасть агрессивная среда типа влаги, возможно загрязнение контактов. Последнее ухудшает проводимость, что может привести к выходу из строя самого реле и ухудшить показатели работы потребителя. В худшем случае возможно разрушение проводов. Но это маловероятно. Такое реле имеет следующий вид:

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Схема подключения в таком случае будет такая:

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Вариант 2. 4-контактное обычное реле. Весьма редкий гость на прилавках на сегодняшний день (по крайней мере я редко встречал), но часто встречается в закромах у бывалых водителей совковой эпохи. Выглядит вот так:

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Для подключения с помощью этого реле дополнительно необходимо предусмотреть (читай приобрести) установку предохранителя для предотвращения негативных последствий в проводке. Советую, обратить внимание на специальные держатели. Они имеют вид пластикового корпуса для предохранителя. Встречаются, также «резиновые» варианты с ударом на влагозащищенность. Покупаем понравившейся. В целом они выглядят примерно так:

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Подключение с данным видом реле советую провести по такой схеме:

Вариант 3. 5-контактное обычное реле. Пожалуй, самый распространённый вид. Выглядит так:

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Именно с ним наиболее часто и возникают трудности с подключением. Что еще характерно для этого вида реле, к ним без проблемно можно купить колодку/разъем. Тогда этот набор будет примерно таким:

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Установка с помощью этой колодки конечно значительно облегчает процесс, но к сожалению имеет и недостаток. Это очередные скрутки/спайки проводов. Так что каждый волен поступать по своему: просто обжать провода клеммами, обжать и установить их в колодку (самый правильный, но дорогой и трудоемкий вариант), «скрутить» штатные провода колодки со своей проводкой. Как и в прошлом случае, дополнительно также придется устанавливать предохранитель.
Ну и конечно же схема подключения с данным видом реле представлена ниже:

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

В представленных выше схемах использованы следующие условные обозначения:

Планка для авто реле. Смотреть фото Планка для авто реле. Смотреть картинку Планка для авто реле. Картинка про Планка для авто реле. Фото Планка для авто реле

Мои схемы будут работать следующим образом. При включении габаритов (+подсветка панели приборов и некоторых переключателей) засветиться подсветка кнопки и появиться возможность включить противотуманные фары. То же самое будет на ближнем/дальнем свете. При выключении габаритов в любом случае выключаться и ПТФ. Напоминаю, что согласно ПДД нельзя использовать ПТФ с дальним светом. По этому данные схемы сделаны с расчетом на простейший способ подключения и на сознательного водителя, который не забывает о своих переключателях. Если же следовать правилам и нормам, то во все схемы потребуется добавление еще одного реле, которое будет отключать ПТФ в режиме дальнего света. Кому интересно, могу дополнить.

Еще один вопрос, который должен быть решен при подготовке новой ветки электропотребителей — номинал предохранителя. В схемах выше он составляет 20 А. Это было сделано из расчета, что большинство продаваемых реле рассчитаны на максимальные токи около 30 А. То есть если при расчете окажется, что потребителям необходим ток более 20 А, я советую усложнить схемы и применить несколько реле для каждого отдельного или группы потребителей. Забегая немного наперед, скажу, что для установки ПТФ с лам лампами мощностью 90…100 Вт, вполне достаточно этих номиналов. Теперь слегка конкретнее. Существует формула, которая входит в базовый курс школьной программы. Но в школе мы были давно. Напомним: электрическая мощность равняется произведению напряжения на силу тока (P = U*I). Давайте рассмотрим наиболее распространенные варианты:
Для двух ламп ПТФ мощностью 55Вт каждая необходим ток номиналом (55Вт*2фары)/13В = 8,5 А. То есть предохранитель должен иметь минимальный номинал в 10 А. Но учитывая такое понятие, как пусковой ток, рекомендуется увеличить данное число в 1,2…1,5 раза. Т.е. оптимальным будет предохранитель номиналом в 15 А.
Для двух ламп ПТФ мощностью 100Вт каждая необходим ток номиналом (100Вт*2фары)/13В = 15,4 А. В таком случае необходимо устанавливать предохранитель номиналом 20 или 25 А.

Источник
