Nexus 7 в качестве навигатора
Когда начал водить, купил навигатор, который оказался полным разочарованием — главная беда — ужасно медленный, так как программы типа яндекс-навигатор или навител требует значительных ресурсов железа, которых у девайса за 2000-4000руб не может быть. Ну тогда смирился — работает и ладно, можно и обойтись без того чтобы пролистать карту или быстренько(не останавливая машину) вбить новую конечную точку маршрута.
Как то раз подвозил одноклассницу и она показала, как работает яндекс навигатор на ее iPad-е. С тех самых пор мечтал о том чтобы использовать планшет в качестве навигатора. с выходом Nexus 7 3g понял что это именно тот планшет который нужен. 7″ экран очень удобно для машины — с одной стороны достаточно большой, с другой стороны не слишком большой, не занимает много места, не мешает обзору. Плюс мы имеем 3g как следствие видим пробки и мобильный интернет всегда с собой, что бывает очень полезно в пути. Довольно мощное железо позволяет всем навигатором работать совсем без тормозов.
Не долго думая купил себе сей девайс. Так же был приобретен вот такой адаптер для зарядки. Поскольку жрет батарейки планшет много, был куплен именно такой, 2х2.1A.
Каково же было мое разочарование когда выяснилось что даже с ним планшет разряжается быстрее чем заряжается. Я в недоумении. В чем дело непонятно, не может же он потреблять 2А? тем более что с родным зарядником от 220В он отлично быстро заряжается, а выходной ток зарядника до 2A. Итого имеем зарядник на 2.1А, с которого планшет берет ток гораздо меньший. Пошел искать в гуглах решение проблемы и наткнулся на статью в которой было написано что контроллер, который управляет зарядкой, определяет подключен планшет к USB-порту компьютера или к зарядному устройству по признаку замкнутости/разомкнутости data- контактов в usb. Вот пара картинок в которых все ясно.
Прозвонка показала что у имеющегося адаптера data-контакты разомкнуты, стало быть планшет считает что подключен к компьютер и не может брать больше 0.5А. Вот теперь все понятно. Ломать этот адаптер и замыкать в нем контакты как то слишком сложно, поэтому было решено замкнуть их в проводе, заодно укоротить до удобной длины.
Маленький фотогайд как это все сделать. Я использовал термоусадку чтобы все было красиво, правда совсем красиво не вышло, термоусадки нужного цвета не нашлось.
Nexus 7 / CarPC. Перезагрузка (часть 1)
Мой проект по внедрению планшета в машину начался в январе 2015 — это была моя первая попытка, я встраивал его в рамку для навигации, как и все, подробнее писал тут: www.drive2.ru/l/6795163/
Снаружи всё выглядело вполне прилично, но внутри было много соплей и недоработок ввиду недостаточности опыта и знаний.
Далее планшет был перенесен вниз торпеды на место штатной магнитолы (описывалось тут www.drive2.ru/l/7624355/), но в основном вниз переносились те же сопли, но с небольшими доработками, поэтому все детские болезни оставались.
И вот, спустя год, я решил переделать проект практически с нуля, прежними остались только планшет и основа под блок питания. Задача была сделать максимально функциональный и законченный «экран» в машину, без необходимости постоянно туда лезть и что-то дорабатывать/доделывать/ремонтировать. Забегая вперед скажу, что планшет уже в машине и находится в стадии раннего бета-тестирования, но реализацию я буду описывать поэтапно, в несколько записей.
Первая запись будет про поставленные задачи и закупленные компоненты. Т.к. ранее я не описывал подробно реализацию CarPC в своем авто, то начну сначала, как будто я делаю проект с нуля.
Итак, что мне хотелось:
1. Навигация — хорошая, разная, с качественным приемом
2. Музыка и прочие функции магнитолы за исключением радио (не слушаю)
3. Видео, ютуб, ТВ
4. Интернет 4G, точка доступа Wi-Fi в машине
5. Бортовой компьютер
6. Управление со штатных кнопок на руле
7. Камера заднего вида
8. Пристойное качество звука, усилитель с возможностью управления с планшета
9. Программный антирадар с обновляемыми базами
Остальные преимущества, такие как скайп, возможность общаться и получать уведомления из социальных сетей, просматривать штрафы, делать фото и т.д. идут приятным довеском ко всему вышеперечисленному.
Что было куплено и подготовлено:

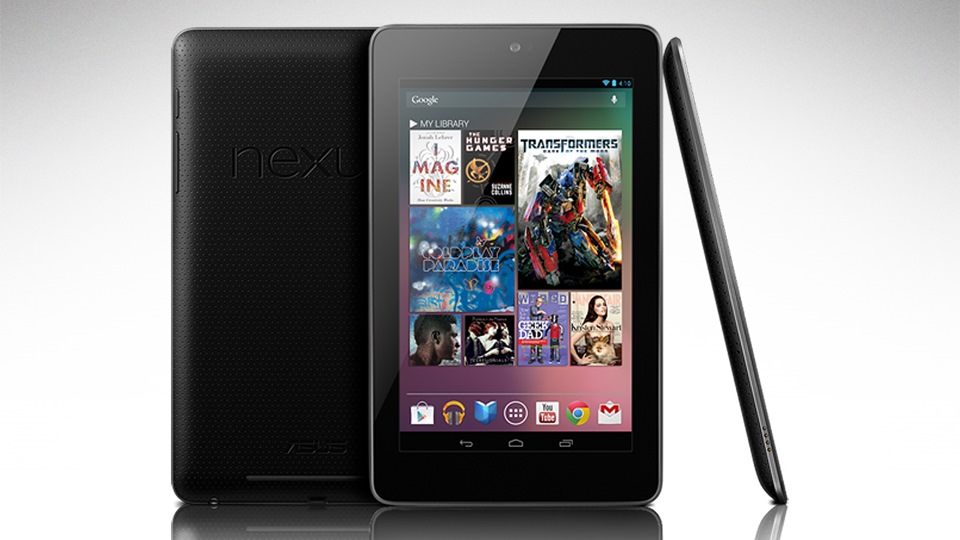

1. Планшет Nexus 7 2012 — проверенная годами модель, бывалые карписишники знают ее хорошо, ее легко купить на барахолках до сих пор, все ее особенности в контексте построения CarPC уже хорошо изучены. Тем не менее, второй раз бы я взял всё же Нексус 7 2013 года — более шустрый и современный девайс (хотя некоторые современные китайские магнитолы на андройде 2015-го года выпуска по производительности недотягивают даже до некс7 2012).
Цена: 4500 рублей. Вообще цены варьируются от 4000 до 6000 рублей в зависимости от версии (3G или Wi-Fi), кол-ва памяти и жадности продавца на авито. У меня версия 3G, но забегая вперед скажу, что от 3G-функционала модели я отказался.

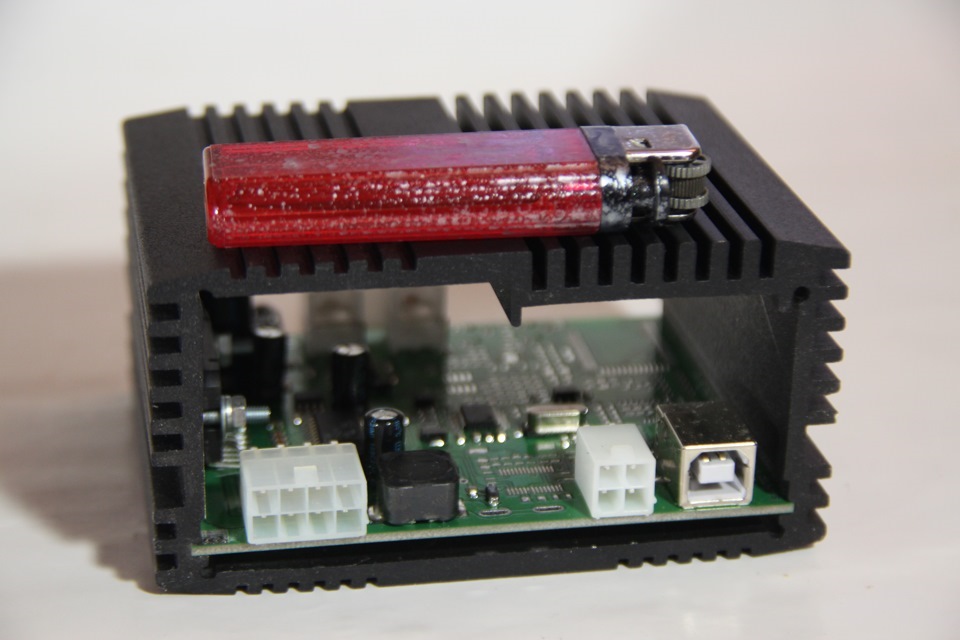

2. Усилитель DigitalCar IsoAmp USB Lite — сверхкомпактная модель разработанная специально для CarPC на Windows/Android, подключается по ISO, управляется по USB с планшета. Четырёхканальный 4*70Вт, главным критерием выбора была возможность настройки с планшета + поддержка горячих клавиш (т.е. управление громкостью на усилителе можно вывести хоть к кнопкам на руле). Стоит отметить, что это именно усилитель на замену штатной магнитолы, а не то что ставят в багажник и тянут провода толщиною с палец. Но играет он ни хуже моего бывшего Пионера, а может и лучше.

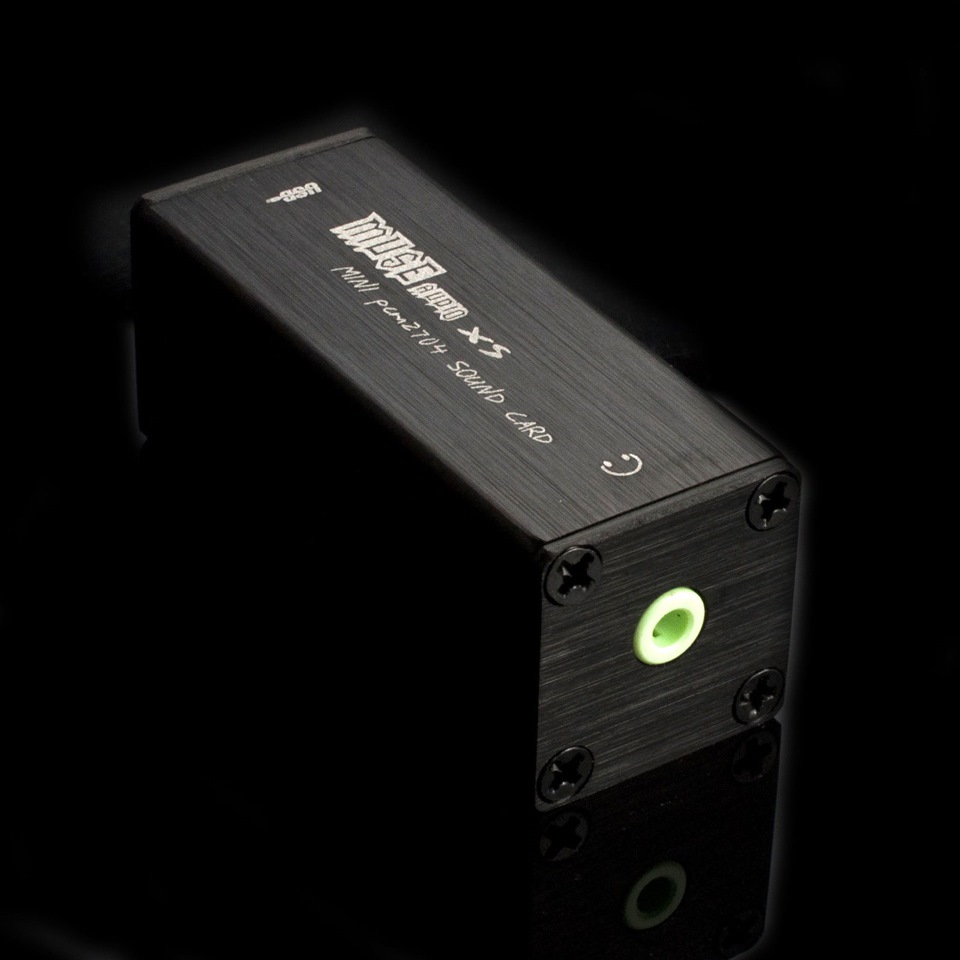

3. Звуковая карта Muse X5 HiFi PCM2704 — USB-звуковуха начального уровня, для меня, как для неискушенного слушателя это оптимальный вариант цены и качества. Можно было бы подключить усилок напрямую к выходу для наушников у планшета, как у меня и было изначально, но я всё же решил сделать звук на ступеньку лучше.

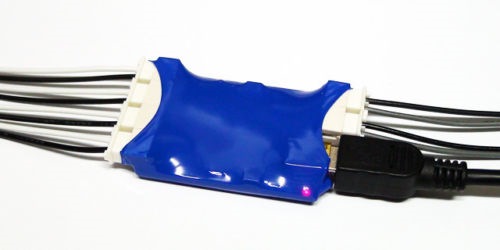

4. Модуль управления кнопками на руле CarPC joycon EXR — эта штука прикидывается для планшета обычной компьютерной клавиатурой (HID) и считывая нажатия резистивных кнопок переводит их в нажатия кнопок на клавиатуре, таким образом можно управлять музыкой и не только, прямо с кнопок на руле. Кроме того, по такому же принципу можно добавить собственных кнопок в любое место торпеды, подобрать сопротивление и управлять с помощью них планшетом.
5. Easycap на чипе UTV007 — это устройство добавляет видеовход на планшет и необходимо для подключения камеры заднего вида. Я специально указываю чип, т.к. далеко не каждый easycap будет работать с планшетом. В подробности вдаваться не буду, про подключение камеры будет отдельная запись.
Цена: 350 рублей. Я урвал относительно недорого, на распродаже, сейчас товар по этой ссылке уже недоступен, поэтому привожу снэпшот заказа с алиэкспресс.
6. Камера заднего вида AutoExpert VC-208 — тут писать особо нечего, неплохая и довольно миниатюрная камера, возможно в Китае можно найти и лучше за эти деньги, но для тестирования нужна была камера, а ждать месяц не хотелось. К тому же подкупал форм-фактор, но об этом позже.

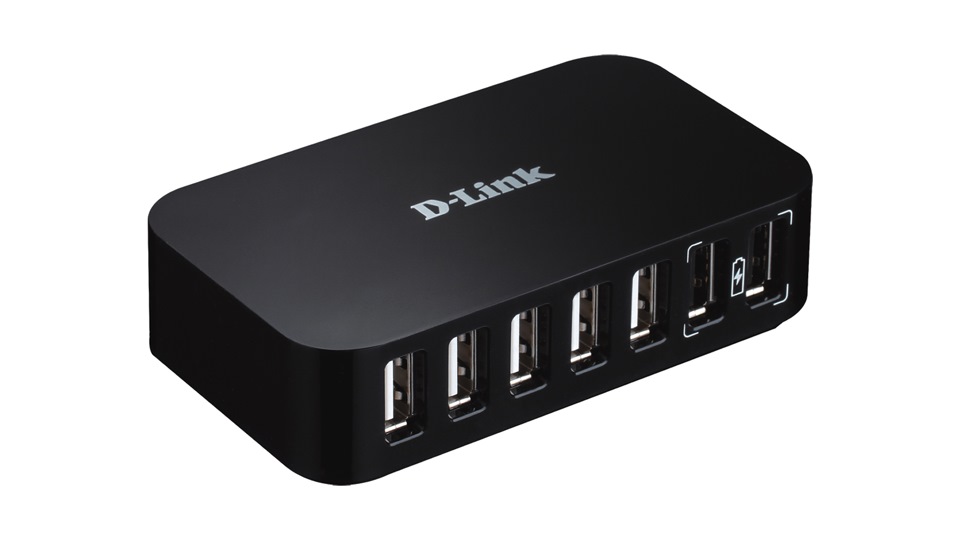

7. USB-хаб/концентратор D-Link DUB-H7/B на 7 портов — качественный, проверенный сообществом, девайс. Не дешевый, но с хабами я порядочно намучался, пока не взял его, поэтому жалею только, что не взял его сразу. Служит для подключения всей периферии — сюда вставляется звуковая карта, кнопки руля через joycon, усилитель для управления с планшета, изикап (камера), а так же всевозможные флешки, жесткие диски, мышки и геймпады по мере необходимости через выносной удлинитель.

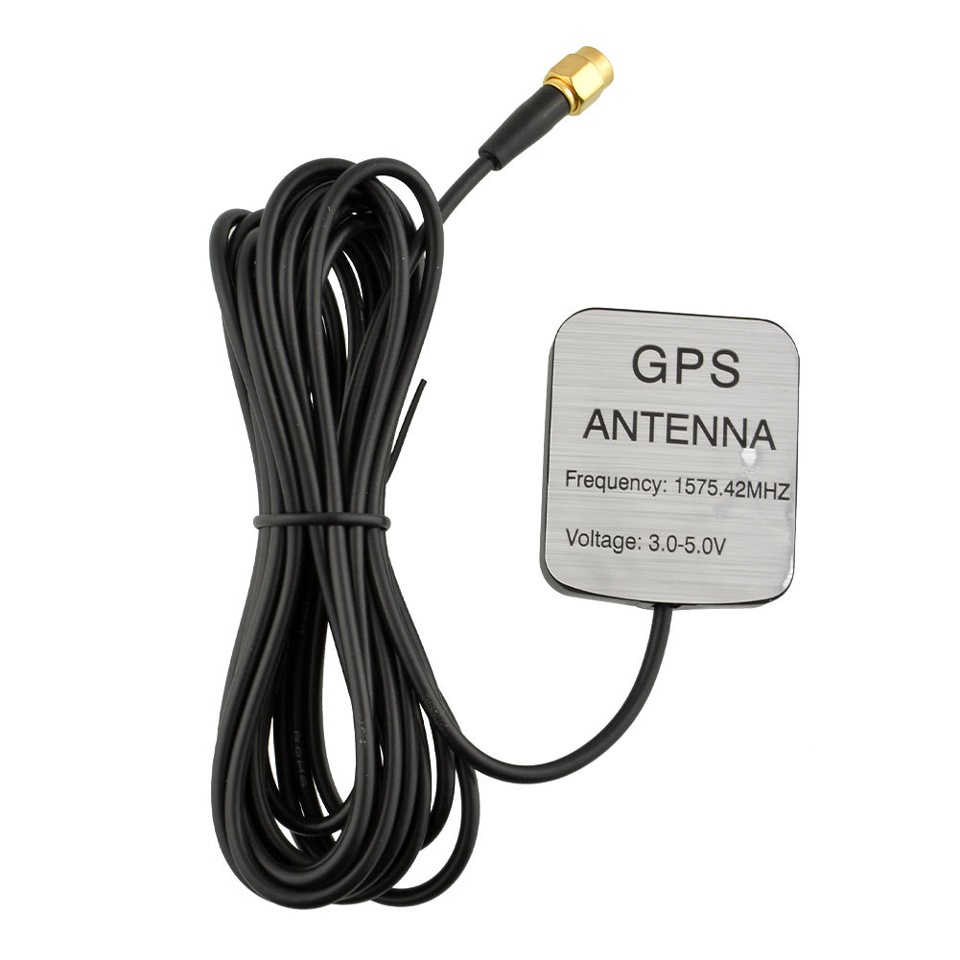

8. Активная GPS-антенна для планшета. Когда он стоял наверху, в рамке для навигации, всё было еще более-менее неплохо, но внизу ситуация ухудшилась, особенно плохо было в городе, во дворах, на узких улицах. Поэтому была куплена активная выносная антенна, подробнее об ее установке и эффективности будет позже.
Цена: 270 рублей, ebay + 50 рублей за такое гнездо
9. Блок питания с гальванической развязкой NSD15-12S5 — качественный 15-ваттный блок с регулируемым выходным напряжением
5В. Разумеется это только заготовка, под него еще нужно сделать обвязку. Ключевой особенностью блока является гальваническая развязка по земле, что исключает любые помехи от генератора в аудио и видео. Брался как раз для звука и камеры заднего вида.

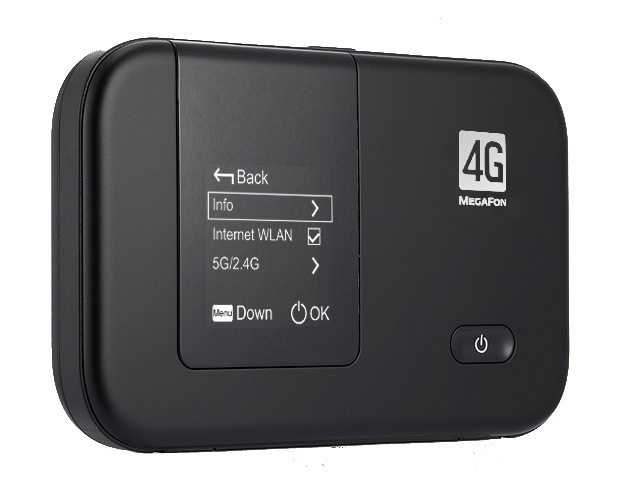

10. 4G+ (LTE)/Wi-Fi мобильный роутер MR100-3 от Мегафон. Он в машине отвечает за раздачу интернета на планшет и вообще. Был разблокирован под любого оператора и доработан.
Цена: 500 рублей на авито

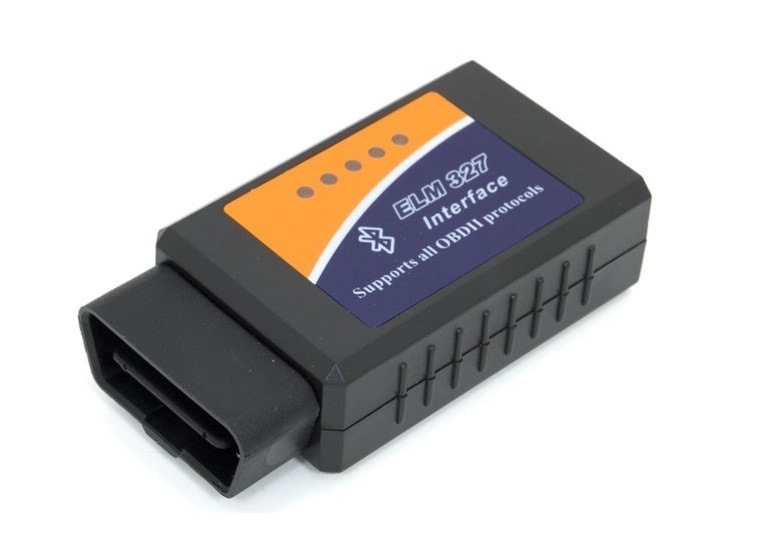

11. ELM 327 v1.5 Bluetooth OBD2-сканер. Нужен для реализации функций бортового компьютера на планшете, подключается к сервисному разъему авто.
Это, в основном, всё, остальное — расходка и прочая мелочь. Как я уже сказал, описывать всё буду поэтапно и по возможности подробно, следующая часть не за горами, подписываемся и следим. 🙂
Доработка планшета Nexus 7 2013 Lte для установки в автомобиль.
Я далеко не первый и не последний, но купить Nexus 7 2013 Lte уже становиться проблемой. Как бы это странно не показалось но за своим мне пришлось проехать 70км в одну сторону)
И вот мы имеем планшет с глючащим датчиком ориентации, неработающей симкой и нерабочим микрофоном. Продавец предупредил только про симку и поэтому цена была снижена до 5тыс, обо всем остальном я узнал в процессе)
Датчик ориентации это их болезнь лечится протиркой межплатного шлейфа спиртом. Симку и датчик ориентации я починить в тот же вечер (кто то неаккуратно вставлял лоток и загнул один контакт слота).
Неработающий микрофон тоже можно назвать болезнь но особой — «кривые руки», так как многие принимают отверстие микрофона за кнопку Reset и тыкают туда иголкой в надежде перезагрузить зависшее устройство, но на их удивление ничего не происходит. Вот и мой был пробил той самой иголкой… Но это не беда так как совместимый микрофон уже куплен (от Nokia E72). Вечером осталось припаять его на шлейф кнопок)
Все выше сказанное может много кому пригодиться т.к. это самые типичные неисправности и очень легко поддаются восстановлению.
Теперь о доработках:
Тема очень хорошо освещена вот здесь, но я пожалуй немного повторюсь и опишу что для этого надо купить:
— МГТФ провод для удобства монтажа (пайки), я брал 0,07ммкв
— DC-DC преобразователь (для понижения напряжения бортовой сети до нужных 4.3 — 5В), я купил один на
чипе XL4015 + радиатор который выдерживает по заявлению до 5А для питания самого планшета и второй
на чипе LM2596 для питания USB Hub.
— разного рода провода/кабели, в моем случае это стерео аудио кабель, USB кабель с гнездом,
соединительные провода
— USB Hub, уже был
— EasyCAP для захвата видео с камеры, нужно купить с Ali
— DAB + свисток для приема FM диапазона, нужно купить с Ali
— ПРЯМЫЕ РУКИ! — это пожалуй самая важная во всех этом делать 😉
Ну а дальше все просто:
-Снимаем заднюю крышку, отключаем батарею, отрезаем ее от контроллера и паям на места где были
приварены выводы батареи наши силовые провода от XL4015, а его в свою очередь для постоянку к +12.
— Подпаиваемся (все в картинках есть по ссылке выше)
к вывода физических кнопок
к Audio разъему
к USB
к датчику Холла
— Собираем простенькую схему из реле и LM2596, которая будет будить наш планшет и подавать питание на
USB Hub при повороте ключа зажигания в положение АСС.
— Все подключаем и проверяем, при эмуляции положения АСС наше реле размыкает вывод датчика Холла от
массы (имитируя открытия крышки чехла с магнитом) и замыкает 4й пин USB разъема на массу (имитируя
передергивание USB устройств).
— Ну и инсталяция всего это добра в автомобиль))) Что сегодня вечером должно произойти.
Установка android планшета nexus7 вместо магнитолы в mazda mx5 – часть 1/2
Долгожданная запись с полной инструкцией замены штатной магнитолы на андроид планшет в авто!
Привет читающим! Этой статьей я постараюсь описать весь путь установки планшета на андроиде в качестве магнитолы в автомобиль mazda мх5. Начиная от закупки комплектующих и заканчивая программной частью – в общем полный полный набор с кучей фото, видео и текста. Я проделал эту работу и постарался описать всё так, что бы это мог повторить каждый!
В этой увлекательной статье мы коснемся и заказа электроники из-за границы, и настройке необычных устройств и совместимости авто с планшетом и настройке андроида со скриптами и измененным интерфейсом для жизни в автомобиле.
Основой проекта конечно является планшет. Я выбрал именно нексус 7 так как это довольно надежный, функциональный и при этом недорогой планшет от хорошего бренда. Далее нужно сразу определиться где мы будет закупать набор для создания мультимедиа системы. Вариантов как понимаете очень много, но я свой выбор остановил на покупке планшета в москве, а комплектующие в москве и на ebay 50/50. В принципе можной найти всё просто в Москве, но некоторые вещи на ebay дешевле раза в 2-3, а некоторые в москве очень тяжело отыскать.
Ну и пойдем по конкретному списку. Вот таким способом я подключил нексус к машине:
Воу воу! Выглядит страшненько, но сейчас мы все это упростим )
В видео дальше показаны все компоненты, их подключение а так же установка и подключение в машине!
Либо вы можете читать дальше в текстовом виде с картинками.
Если вы посмотрели видео — вы узнали в принципе все что нужно, можете пролистать до списка компонентов с ссылками и ценами.
Итак исходя из схемы выше — красным отмечены линии по которым идет питание, серым отмечены устройства а белым просто провода и разъемы. Зеленая часть – эта то что уже есть в машине без нас.
1. Сам нексус. Имеет microusb раъем для зарядки и подключения USB хаба а так же Bluetooth для беспроводных устройств и sim для 4G интернета
2. Разветвитель microusb на USB (данные) + microusb (питание). Он необходим для того чтобы планшет мог одновременно заряжаться от 5V питания и использовать USB OTG разъем для подключения внешних устройств. Учтите что кабель нужен специальный, на котором указано DATA + POWER и не каждый планшет может с ним корректно работать!
3. USB Hub на минимум 4 порта с внешним питанием. Внешнее питание – обязательное условие. Желательно одно должно быть 5V (это почти всегда так)
4. Joycon EXR Модуль, с помощью которого мы сделаем рабочими кнопки на руле
5. Внешняя звуковая карта на USB с выходом jack 3.5mm. Можно обойтись без неё, но качество звука и отсутствие шумов делает эту штуку полезной
6. Jack – тюльпаны для перехода с одного провода на две пары (так провода расположены в авто) + Тюльпаны с голыми проводами на другом конце
7. Преобразователь бортового питания 12V в 5V необходимые планшету для зарядки. В преобразователе вывод питания уже заботливо оформлен в виде USB гнезд. Питание забираем опять же с фишки магнитолы
8. Сам мультимедиа штекер от мазды. С ним удобно работать, при этом не вторгаясь в проводку автомобиля и вообще система заменяется обратно на штатный проигрыватель за 10 минут!
9. Не обязательный ODBII Bluetooth адаптер для получения информации с бортового компьютера автомобиля. На андроиде есть специальный софт, который умеет с ним работать
10. Просто флешка на 128гб
11. Рамка 2DIN для установки планшета
12. Устройство видеозахвата EasyCap для приема сигнала с камеры заднего вида
13. Камера заднего хода подключенная к фонарю заднего хода

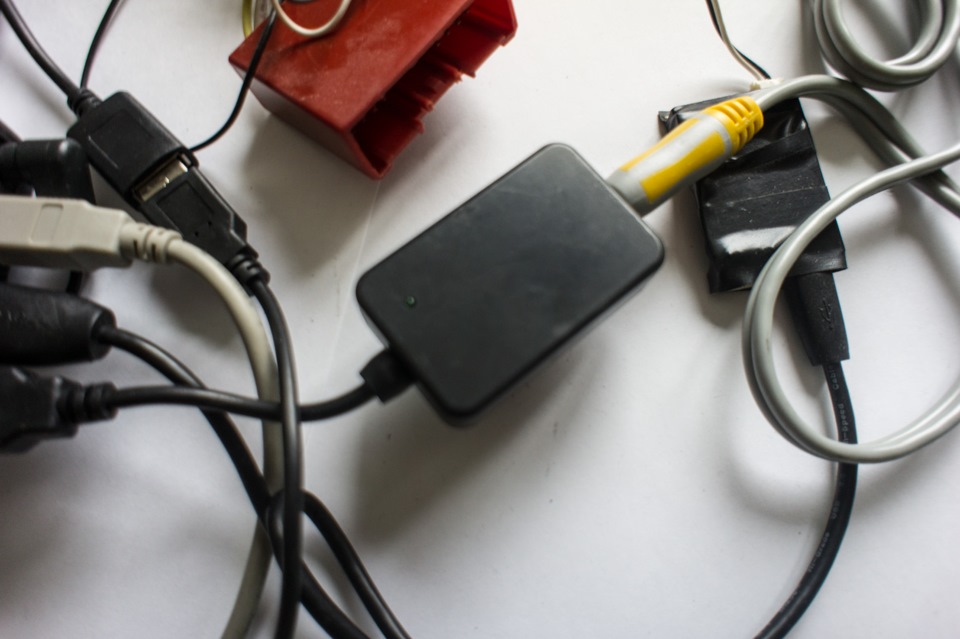

Все компоненты в реальности
Учтите важный момент – фокус с планшетом пройдет, только если у вас есть аудио-усилитель в автомобиле. Очень часто бюджетные аудио-системы а так же большинство обычных внешних магнитол содержат встроенный усилитель. Таким образом, убрав магнитолу и усилитель из автомобиля мы оставим только динамики с проводами – конечно же планшет не в состоянии обеспечить их необходимой мощностью. В этом случае вам обязательно нужно купить внешний аудио усилитель! Его цена и конфигурация будет зависеть от конкретного авто, но в каком-то простом варианте вам достаточно будет двухканального усилителя (стерео) к которому вы подключите свои колонки.
Пройдемся по ценам и местам покупки
Опять же исходя из схемы
Ссылки обновлены в апреле 2017! Большинство с Aliexpress для лучшей цены и вашего удобства
1. Нексус 7 2013 32gb lte – это максимальная версия планшета nexus на момент написания статьи. В Москве он к сожалению уже не продается. Но можно найти б/у на авито за 7-9 тыс руб (а версия без LTE обойдется и вовсе в 5-6 тыс). Новый планшет можно купить на амазоне за 15-20 тыс (версия без LTE обойдется в более скромные 12-13)
2. Провод USB-Y-OTG
3. USB HUB – подойдет любой у которого есть внешнее питание, например такой (у него есть microusb разьем для дополнительного питания)
4. Joycon exr – для того чтобы сделать кнопки на руле. В России его не купить, на ebay вполне
5. Внешняя звуковая карта Hifimediy Sabre. Повторюсь – это не обязательный компонент. — 2100 руб с доставкой. Если не хочется тратить столько денег, а карта все таки нужна — можно взять китай попроще
6. Всякие провода – нам нужен такие:
a. Jack 3.5mm – 2xRCA — например
b. 2xRCA провода для подключения к разъему магнитолы. Вряд ли вы найдете вариант прямо с голыми проводами, но можете распотрошить какие под руку попадутся (или вообще никакие не брать и разобрать провод jack — RCA из предыдущего пункта)
c. Может понадобится переходник на RCA 50 руб за пару
7. Преобразователь питания. Можете пустить в ход обычную USB зарядку от прикуривателя но я рекомендую взять что-то посерьезнее и не иметь потом проблем. Например MEAN WELL SD-25 5V 25W Single Output DC-DC Converter. Это серьезный преобразователь с выходом в 5V 5А и регулировкой напряжения на выходе. Это полезная функция т.к. для качественного заряда планшета мне пришлось подкрутить выходное напряжение с 5 до 5,7V
8. Мультемедия разъем мазды МХ5 — не уверен что в Москве можно его купить. Даже на ebay не видел – только амазон — стоит 300 руб
9. Беспроводной ODBII сканер. Удивительно – раньше проводные стоили от 3000 руб, а теперь беспроводной можно купить за копейки
10. Купил просто потому что под руку попалась за дешево — Kingston usb 3.0 flash pen drive 128gb
11. Переходная рамка 2DIN — 2000 руб с доставкой. Вообще можно найти и дешевле – рублей за 700. В Москве можно купить за 1500 если поискать. Учтите что дорестаил mx5 NС и рестаил — рамки отличаются.
12. EasyCap USB 2.0 HDMI to RCA usb adapter converter — для захвата видео с камеры
13. Камера CCD with 4 LED backup Camera ну или там вводите в поиске «backup camera» и на свой вкус
Итого у нас получается: около 20-25 тыс руб за полный фарш.
Бюджетный вариант: nexus 7 2012 3g (6000 руб), без внешней звуковой карты, без флешки на 128гб, без камеры заднего хода, остальное оставляем = 11 тыс руб. Как видите есть где сэкономить – вам выбирать хотите самый фарш или просто работающую базовую систему. От многих вещей можно отказаться в начале докупив их потом при желании. Единственное на чем я экономить все таки не рекомендую – это планшет – экран у модели 2013 года ярче и работает он быстрее. И преобразователе питания – 1600 кажется много, но по факту это цена двух китайских адаптеров для прикуривателя.
Закончив с покупкой, начинаем строить. Большинство работ по подключению и настройке можно провести прямо дома.
Благодаря тому, что мы продумали всё наперед, теперь не нужно судорожно бегать по магазинам докупая неожиданно очень нужные запчасти или паять всё направо и налево. У нас всё подключается красиво и аккуратно, прямо как конструктор для взрослых.
Соединение между тюльпанами и разъемом авто аккуратно припаиваем (ну или обжимаем специальным разъемом)
Нам нужны вот эти четыре провода:
Всё, с этого момента у нас есть условно работающая музыка в машине. Представляете как всё просто )

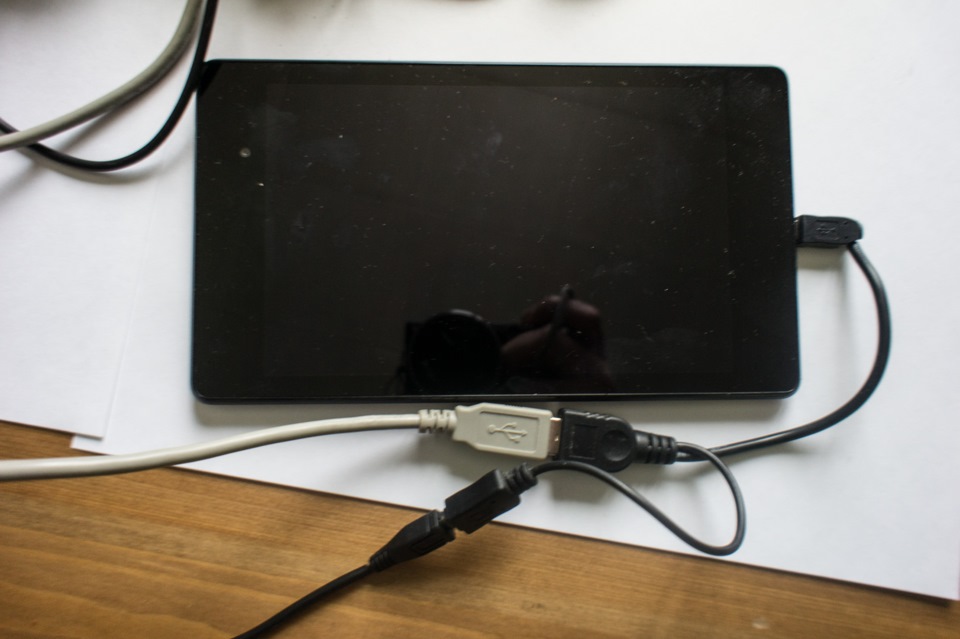

Теперь питание, начиная от разъема microusb в планшете
• Угловой microusb
• Y кабель Data+power microusb + usb
• USB – Microusb кабель
• Преобразователь 12V – 5V с USB на конце
• Проводка разъема авто
Для получения питания мы возьмем провода на которых появляется питание при повороте ключа в положение АСС
Аккуратно припаиваем и хорошо изолируем (там 15А ага, сопли из проводов не рекомендуются)
В этих проводах питания прекрасно то, что они обесточены, когда ключ вынут из замка зажигания, что дает аж два важных приемущества. Во-первых это безопасно – вся наша хэнд-мэйд система находится не под напряжением когда мы уходим из авто. При этом отключение сделано на уровне мозгов автомобиля, а значит оно надежно и не зависит от нашей криворукости. Во-вторых мы получаем два очень важных события в жизни планшета «подача питания» — «прекращение подачи питания» — на основе этих событий мы создадим простенький скрипт который будет выключать экран и останавливать проигрываение музыки при вынимании ключа и запускать всё обратно, когда мы вставляем ключ и заводим авто. Ну прямо всё как у взрослых магнитол!
Дальше, если мы хотим подключить кнопки на руле прямо к планшету (до чего дошел прогресс!) нам нужно в наш свободный USB разъем оставшийся на Y кабеле, который торчит из планшета, воткнуть CarPC JoyCon EXR. Он питается от USB и отдельного питания ему не требуется. Но к нему нужно подключить следующие провода, которые мы берем снова из разъема авто. Про его настройку будет в следующей части (в целом там ничего очень сложного).
Bluetooth ODBII адаптер мы подключим непосредственно в авто, т.к. мой дом (скорее всего как и ваш) не снабжен такими разъемами ))
Теперь когда мы попробовали всё подключить – нужно закрепить планшет в 2din рамке. Это можно сделать множеством способов, я выбрал такой. Самое главное что бы планшет не болтался в рамке и не прогибался по нажатию пальцем, иначе вы получить ужасные впечатления от работы с ним.
Установка в авто, подключение всех компонентов
Вот мы и принесли всё наше добро в любимый автомобиль. Для начала нужно снять штатную мультимедиа систему. Кстати, если у вас в ней любимые диски – не забудьте вынуть ) А то минус 6 дисков в коллекции… хотя кому они теперь нужны, у нас же супер-планшето-мафон!
Снимать систему не очень сложно. Снимаем боковые заглушки да откручиваем по винту по бокам. Аккуратно, но настойчиво тянем рамку на себя. Отсоединяем проводку. Тянем дальше вынимая её. Переставляем блок климата в новую рамку. Подсоединяем фишку проводки (как всё просто, если сделать заранее). Ставим рамку на место. Если всё сделано правильно на всех этапах до этого – включив автомобиль удостоверьтесь, что.
• Планшет заряжается
• Звук играющий на планшете слышен на колонках
Вот и всё, поздравляю, это базовый вариант, но тем не менее у вас рабочий аднроид планшет вместо магнитолы! Можно слушать музяку, прокладывать маршруты с пробками, смотреть кинцо, играть в игрушки и серфить в инете с этого чудного устройства. Оно всегда заряжено и готово к работе.
Во второй и заключительной части:
— Подключение к планшету и настройка всех кнопок с руля
— Подключение bluetooth адаптера ODBII и снятие-отображение информации с компьютера автомобиля
— Установка специальной прошивки для автомобиля
— Настройка через Tasker «умного авто» (это как умный дом, только авто)
— Установка камеры заднего вида (может быть)
Репосты, лайки приветствуются, спасибо за внимание )
