Пневматическая фрезерная машина ручная фм 1
Пневматическая фрезерная машина ручная фм 1
| №№ п/п | Основные технические параметры | Един. измерения | Величина |
| 1. | Максимальный диаметр обрабатываемой зоны | мм | 13 |
| 2. | Частота вращения резца на х/ходу | об/мин | 18000 |
| 7. | Расход воздуха | м³/мин | 0,6 |
| 7. | Максимальная мощность (расчетная) | ватт | 185 |
| 3. | Габаритные размеры | мм | 215×152×58 |
| 4. | Масса | кг | 1,8 |
ПРЕДСТАВИТЕЛЬНАЯ ШУМОВАЯ ХАРАКТЕРИСТИКА, ИЗМЕРЕННАЯ ПО ГОСТ 12.1.026-80 и ГОСТ 12.2.030-83
ПРЕДСТАВИТЕЛЬНАЯ ВИБРАЦИОННАЯ ХАРАКТЕРИСТИКА, ИЗМЕРЕННАЯ ПО ГОСТ 16519-78 и ГОСТ 12.1.034-81
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Гарантийный срок службы машины до первого ремонта 6 месяцев со дня пуска в эксплуатацию, но не более 9 месяцев со дня отгрузки со склада завода-изготовителя.
Нормальная производительность и установленный срок службы машины гарантируется при соблюдении следующих правил.
Перед началом работы машину необходимо расконсервировать. Для этого наружную поверхность машины следует протереть чистой ветошью, смоченной в керосине. Внутренняя расконсервация достигается путем заливки в штуцер 2÷3 см³ керосина с последующей продувкой машины сухим сжатым воздухом, присоединив машину к воздушной сети.
Сжатый воздух из сети при нажатом курке поступает по каналам рукоятки и отверстию во фланце корпуса в пневмодвигатель и начинает вращать ротор. На оси ротора имеется цилиндрическая шейка, служащая ведущим роликом. Этот ролик, опираясь на ролики-саттелиты передает им вращение. Вращаясь по отверстию корпуса они увлекают за собой корпус в ту же сторону, в которую вращается ролик. Так как ось вращения резца ведущего ролика и ротора является одной осью, смещенной относительно вращающегося корпуса, то создается планетарное вращение резца, которое несмотря на малую ширину лезвия 3 мм, обеспечивает фрезерование зоны диаметром 13 мм.
1. К работе с машиной допускаются лица, прошедшие соответствующий инструктаж и ознакомившиеся с паспортом данной машины.
2. При работе машиной необходимо пользоваться средствами индивидуальной защиты предусмотренной ГОСТом 12.4.051-78, а для защиты глаз применять очки по ГОСТ 12.4.003-74.
3. Сжатый воздух, подводимый к машине, должен быть очищен от механических примесей через фильтр 25 МКМ, содержать распыленную смазку марки «Л» ГОСТ 32-74 в количестве 3÷4 капель на 1 м³. Давление сжатого воздуха должно быть не менее 5 кгс/см².
4. Перед присоединением машины к воздушной сети шланг следует продуть, удалив из него грязь и влагу.
5. Коэффициент использования машины в течение смены должен быть не менее 0,5.
6. При уменьшении частоты вращения двигателя из-за загрязнения шумоглушителя, необходимо шайбу из металлокерамики заменить или промыть. При постановке промытой металлокерамической шайбы устанавливать её следует обратной стороной по отношению к первоначальному положению.
7. Запрещается: производить разборку, смену резца, наладку и другие работы, не отсоединив ее от воздушной сети.
8. Перед длительным хранением машину необходимо расконсервировать в соответствии с требованиями ГОСТ 13168-68.
9. Машину хранить в закрытом помещении при температуре от +5 до +25 °С и влажности не более 70%.
Представитель ОТК МЗПИ _____________________________________
Фрезер пневматический ФМ-1
Компания ПНЕВМО-ТРЕЙД осуществляет доставку любого товара своей собственной Службой доставки по г. Екатеринбургу, а также доставку транспортными компаниями в любой регион России.
Доставка в любой регион России с помощью транспортной компании.
Мы бесплатно доставляем товары до терминалов следующих транспортных компаний в г. Екатеринбург:
Если вы хотите отправить груз другой транспортной компанией, то Вы можете заказать забор груза с нашего склада.
Доставку в транспортные компании мы осуществляем с понедельника по пятницу (в рабочие дни) на следующий рабочий день после оформления заказа.
Для заказов через интернет-магазин (онлайн) действует единый тариф доставки до терминала транспортных компании, указанных выше, в городе получения.
Для заказов (не через интернет-магазин) данный тариф не применяется и доставка оплачивается при получении!
Курьерская доставка продукции по г. Екатеринбург
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с Вами сразу после того, как Вы разместите свой заказ.
* При наличии товара на складе.
Самовывоз
Вы можете самостоятельно забрать заказанный товар по следующему адресу:
г. Екатеринбург, ул. Таватуйская, дом № 25, корпус 3
Примерный срок поставки на склад вы можете посмотреть у товаров в блоке «Срок поставки, дней: «
Правила
При доставке Вам будут переданы все необходимые документы на покупку: счет-фактура и товарная накладная (или универсальный передаточный документ), гарантийный талон. В товарной накладной или УПД Вам необходимо поставить печать организации и подпись, подтвердив тем самым получение товара. Цена, указанная в переданных Вам курьером документах, является окончательной, курьер не обладает правом корректировки цены. Стоимость доставки включается в стоимость товара.
Внимание! Просим Вас помнить, что все технические параметры и потребительские свойства приобретаемого товара Вам следует уточнять у нашего менеджера до момента покупки товара. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При доставке Вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, соответствие доставленного товара описанию на нашем сайте, также проверьте товар на наличие механических повреждений. При не заявлении Вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются.В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам:
Служба доставки: +7 (343) 287-27-45 (многоканальный).
Пневматический инструмент разного действия
Машина ручная пневматическая резьбонарезная РМ 22-8
Машина предназначена для нарезания резьб при выполнении монтажно-сборочных работ.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |  | |
| Наибольший диаметр нарезаемых резьб, мм | 12 | |
| Частота вращения шпинделя, об/мин | 350 | |
| Номинальная мощность, кВт | 0,45 | |
| Расход воздуха, л/мин | 990 | |
| Рабочее давление, атм | 6,3 | |
| Масса, кг | 1,9 | |
Машина ручная пневматическая резьбозавертная РЗМП 21-8-160
Машина предназначена для выполнения болтовых (винтовых) крепежных соединений.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |  | |
| Наибольший диаметр завинчиваемой резьбы, мм | 8 | |
| Частота вращения шпинделя на холостом ходу, об/м. | 300 | |
| Наибольший крутящий момент на шпинделе кгс/см | 160 | |
| Расход воздуха, л/мин | 1000 | |
| Направление вращения: левое и правое | ||
| Масса, кг | 1,85 | |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |  | |
| Максимальный диаметр трубы, мм | 32 | |
| Частота вращения шпинделя, об/мин | 250 | |
| Расход воздуха, л/мин | 4620 | |
| Рабочее давление, атм | 6,3 | |
| Масса, кг | 7,8 | |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |  | |
| Длина скобы (мм) | 45-75 | |
| Ширина спинки скобы (мм) | 11,7 | |
| Расход воздуха, л/мин | 2,4 | |
| Рабочее давление, атм | 5-7 | |
| Масса, кг | 4,5 | |
Краскораспылитель СО-71В
предназначен для выполнения окрасочных работ методом распыления ЛКМ сжатым воздухом с вязкостью краски не более 50с.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |  | |
| Производительность по расходу материала, г/мин | 450 | |
| Рабочее давление лакокрасочного материала, МПа | 0,020 | |
| Рабочее давление сжатого воздуха, МПа | 0,4-0,1 | |
| Расход воздуха, м³/ч | 14 | |
| Удельный расход сжатого воздуха, м³•ч-1/г•мин-1 | 0,045 | |
| Масса, кг | 0,49 | |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |  | |
| Наибольший диаметр откусываемого стержня заклепки, мм | 4 | |
| Максимальное усилие на губках, кгс | 500 | |
| Рабочий ход губок, мм | 4 | |
| Рабочее давление сжатого воздуха, кгс/см³ | 5 | |
| Масса, кг | 1,1 | |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |  | |
| Максимальное усилие на плунжере при Р-240 кгс/см² | 2800 | |
| Наибольший диаметр и материал болт-заклепки, мм | 6 | |
| Ход плунжера, не менее | 16 | |
| Минимальное расстояние от оси болт-заклепки до стенки конструкции, мм | 11 | |
| Объем рабочей полости цилиндра, см³ | 40 | |
| Масса, кг | 2 | |
Машина ручная пневматическая ОМ-3
Предназначена для отрезки хвостовиков сердечников заклепок из алюминиевого сплава.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |  | |
| Максимальный диаметр обрабатываемой зоны, мм | 13 | |
| Частота вращения резца на холостом ходу, об/мин | 300 | |
| Максимальная мощность, Вт | 180 | |
| Расход сжатого воздуха, м3/мин | 0,6 | |
| Габаритные размеры, мм 215х58х152 | ||
| Масса, кг | 1,8 | |
Пневмовинтоверт ПВ-М4
Предназначен для выполнения болтовых (винтовых) крепежных изделий.
 | Регулировка глубины Фрезер оснащен ограничителем глубины, который легко фиксируется специальным рычагом. |
 | |

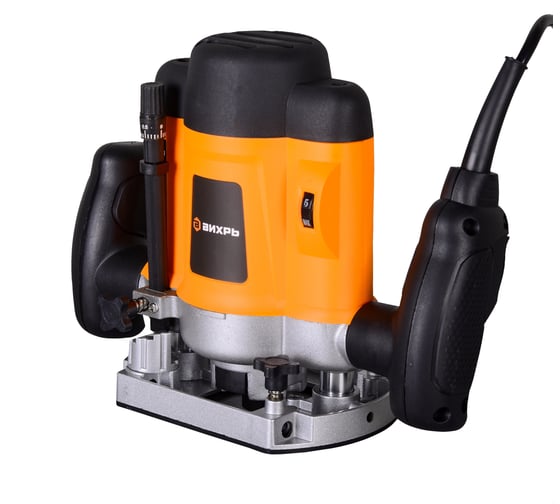

 | Долгий срок службы Вентиляционные отверстия способствует охлаждению двигателя, что повышает рабочий ресурс фрезерной машины ВИХРЬ ФМ-1300 72/13/1. |
Технические характеристики Вихрь ФМ-1300 72/13/1
От мощности фрезера зависит его максимально возможная производительность, т.е. скорость механической обработки. Чем чаще предполагается использовать фрезер и чем масштабнее предстоят работы, тем более мощная машина потребуется. Однако не забывайте, что более мощная модель массивнее и менее удобна для мобильных мелких работ.
Для любительских мастерских чаще всего достаточно фрезера мощностью до 0,75-1 кВт.
Наличие регулировки частоты оборотов фрезы позволяет оптимально настроить инструмент для работы с материалами различной плотности (дерево разных пород, пластик, цветные металлы). Например, для фрезеровки пластиковых деталей понадобится существенно снизить частоту вращения фрезы для исключения оплавления материала.
Наличие плавного пуска — существенная характеристика фрезера. Во-первых, наличие данной опции позволяет инструменту начать работу плавно, без рывка, что сделает работу более безопасной и комфортной. Во-вторых, система плавного пуска понижает пусковой ток до 16 А, то есть подключение фрезера к электросети не приведет к возникновению перегрузок в ней.
