Автор не я, но думаю будет интересно:
Пневматическая подвеска автомобиля – это разновидность подвески, при помощи которой имеется возможность регулировки клиренса (высоты кузова относительно дорожного полотна). В настоящее время пневмоподвеска довольно широко применяется на грузовиках и полуприцепах. Легковые автомобили также оборудуются пневмоподвеской, однако это касается в большей степени машин бизнес-класса. В пневматической подвеске в качестве упругих элементов применяются пневмоупоры на каждом колесе. Стоит отметить, что пневматическая подвеска не является отдельным видом подвески автомобиля. Пневмоподвеска может основываться на конструкциях уже имеющихся подвесок. Пневмоэлементы могут быть смонтированы на стойках МакФерсон, многорычажной подвеске, упругой балке и прочих. Основным предназначением пневмоподвески является обеспечение более высокого уровня безопасности и комфорта при вождении. Стоит отметить, что адаптивная подвеска многих автомобилей бизнес-класса основана именно на пневматических упругих элементах с динамически изменяющейся жесткостью.
Разновидности пневматических подвесок

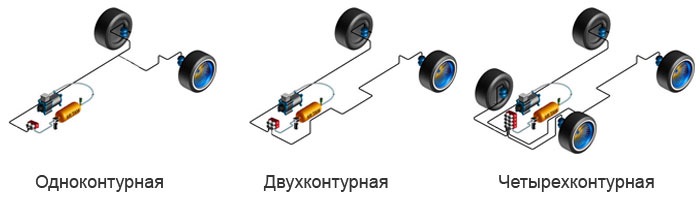

Можно выделить три основных типа пневмоподвески: одно-, двух- и четырехконтурная. Также следует отметить, что пневмоподвеска может входить в комплектацию автомобиля, а может устанавливаться и самостоятельно. При самостоятельной установке наиболее часто пневмоподвеска позволяет лишь изменять высоту кузова в ручном режиме.
Фото 1
Одноконтурная система устанавливается только на одну ось автомобиля. Это может быть как передняя, так и задняя ось. В штатном исполнении одноконтурной системой наиболее часто комплектуются грузовые автомобили и седельные тягачи. В данном случае имеется возможность регулировки жесткости задней оси в зависимости от загрузки автомобиля.
Двухконтурная система пневмоподвески может быть установлена как на одну ось, так и на две. В случае с установкой на одну ось, осуществляется независимое регулирование колес. Если двухконтурная система осуществляет управление двумя осями, то это аналогично двум одноконтурным системам.
Четырехконтурная система является наиболее сложной, но и наиболее функциональной. В такой системе осуществляется регулировка пневмоподпора каждого колеса. В четырехконтурных система, как правило, применяется электронный блок управления, который в совокупности с датчиками осуществляет автоматическую регулировку давления в пневмоэлементах.
Устройство пневмоподвески
Простейшая пневматическая подвеска имеет в конструкции следующие основные элементы:
Фото 2
упругие пневмоэлементы на каждое колесо;
устройство подачи сжатого воздуха (компрессор);
воздушный ресивер;
воздушные магистрали;
датчики и блок управления подвеской.
Упругие пневмоэлементы являются исполнительными механизмами подвески, в задачи которых входит регулировка и поддержание клиренса. Регулировка может осуществляться как в ручном, так и в автоматическом режиме. Изменение высоты кузова относительно дороги осуществляется за счет изменения давления воздуха в пневмоэлементах.
Пневмоэлемент может иметь разные исполнения – самостоятельный узел или совмещенный с амортизатором. Во втором случае упругий пневмоэлемент наиболее часто называется пневматической амортизаторной стойкой. Пневматические стойки могут быть установлены практически на любой тип подвески. Конструктивно пневмоэлемент состоит из корпуса, штока с поршнем и манжеты.
Компрессор предназначен для подачи сжатого воздуха в ресивер и далее в исполнительные механизмы. Стоит отметить, что компрессор является основным конструктивным элементом подвески, так как без сжатого воздуха работа пневмоподвески просто невозможна.
Воздушный ресивер предназначен для осуществления регулировок клиренса в малых пределах без участия компрессора. Также за счет ресивера достигается быстрая и адекватная работа адаптивных подвесок.
Воздушные магистрали соединяют все элементы пневматической подвески в единую пневмосистему.
Электронные датчики позволяют отслеживать такие параметры как положение кузова относительно дороги, наклон кузова, ускорение автомобиля и прочие параметры. Блок управления предназначен для обработки сигналов датчиков и осуществления автоматической или ручной регулировки подвески.
Фото 3
Принцип работы пневмоподвески
В зависимости от скорости движения, интенсивности ускорения, система подстраивает значение клиренса для наилучшей аэродинамики автомобиля. При прохождении поворотов на большой скорости оцениваются крены машины, и за счет сжатого воздуха увеличивается жесткость нагружаемых амортизаторных стоек. Адаптивная пневмоподвеска позволяет максимально снижать центр тяжести автомобиля, за счет чего достигается лучшая управляемость и аэродинамика.
Пневмоподвеска: плюсы и минусы
Как и любая другая система, пневмоподвеска имеет свои достоинства и недостатки. Основным достоинством пневматической подвески является высокая плавность хода автомобиля и отсутствие каких-либо шумов, так как в качестве упругого элемента используется сжатый воздух. Однако в зависимости от предназначения автомобиля, пневмоподвеска может быть и, напротив, – жесткой. К достоинствам также можно отнести автоматическое регулирование клиренса и жесткости отдельных стоек в движении. Однако это относится лишь к заводским исполнениям адаптивных подвесок. Самостоятельная установка четырехконтурной пневмоподвески с автоматическим управлением очень сложна и затратна, поэтому такая практика не применяется. К недостаткам можно отнести очень плохую ремонтопригодность элементов пневмоподвески. Так, например, пневматические стойки абсолютно неремонтопригодны и при выходе из строя подлежат только замене. Также стоит отметить, что на ресурс пневмоподвески весьма негативно влияют отрицательные температуры и дорожные реагенты.
Плюсы и минусы пневматической подвески
Хотите знать, как правильно выбрать пневматическую подвеску? Тогда вы на правильном пути. Из этого материала можно узнать, что входит в конструкцию, как работает система. Выясним, что означает хорошая пневматика, рассмотрим её достоинства и недостатки. Начнём знакомство с определения, что такое пневма на машине.
Что такое пневматика
Многие задают вопрос, зачем ставить пневматическую подвеску? Ответим так: для комфорта и возможности регулировки клиренса автомобиля. Пневматическая подвеска транспортного средства (далее ППТС) – это одна из разновидностей подвески авто. Она стационарно устанавливается:
Упругими элементами конструкции выступают пневматические упоры, которые монтируются на каждом колесе машины и не зависят друг от друга. ППТС можно ставить на уже имеющиеся заводские конструкции подвесок, в том числе, на стойки типа МакФерсон, что позволяет повысить безопасность и комфортное вождение. Их крепят на балках и других элементах автомобиля. Адаптивные конструкции делятся на несколько типов. К наиболее распространённым можно отнести:
Установить пневмоподвеску можно своими силами не прибегая к помощи мастеров сервисных центров.
В отличие от заводских подушек пневмы при самостоятельной установке элемента можно изменять высоту кузова относительно дороге в ручном режиме.
Сегодня хорошей пневматической подвеской считается та, при помощи которой нагнетание воздуха, контроль и изменение клиренса выполняется, не выходя из машины. То есть, в автоматическом режиме.
Что входит в конструкцию
Система пневмоподвески включает в себя:
Пневмоподушки имеют основные плюсы и минусы, о которых мы обязательно расскажем. А пока выясним, как работает система.
Как работает
На автомобилях пневма регулирует высоту кузова транспортного средства относительно дорожного полотна. Важно понимать, что изменения клиренса и настройки жёсткости выполняются:
Можно добавить, что регулировка в положении «Автомат», может разниться. Автоматическая настройка возможна на адаптированных конструкциях. В данном случае, пневматическая подвеска, поддерживает выбранный клиренс, контролирует жёсткость амортизаторов в зависимости от качества дорожного полотна. Алгоритм работы включает в себя следующие параметры:
Контролируя вышеперечисленные параметры, система ППТС выбирает и настраивает наиболее приемлемые значения клиренса. Цель: выбор лучшей аэродинамической позиции автомобиля. При скоростном вхождении в поворот система оценивает крен транспортного средства. За счёт подачи сжатого воздуха можно увеличить показатели жёсткости нагружаемых амортизаторных стоек. ППТС снижает по максимуму центр тяжести машины, тем самым, улучшая управляемость и динамику авто.
История создания
Мы не будем глубоко копать. Отметим лишь, что установка ППТС на массово выпускаемый автомобиль была выполнена французами в 1655 году. Этой чести удостоилась машина «Ситроен ДС-19».
Каждое колесо было оснащено независимыми поршневыми рессорами пневматического принципа действия с возможностью регулировки. Интересно, что модель, о которой идёт речь, и сегодня сходит с заводского конвейера с первоначальным вариантом рессор.
В Штатах, пневматические рессоры, начали устанавливать с 1957 года: речь идёт о массовом производстве легковых авто. Первооткрывателем стал автомобиль «Кадилак Эльдорадо».
В последующем, немцы, заинтересовавшись новинкой. Использовали конструкции, начиная с автомобиля «Мерседес-Бенс» 300 СЕ. Это произошло уже в 1961 году. Дальнейшие попытки усовершенствования не принесли желаемых результатов и постепенно РКО диафрагменного типа стали историей.
В СССР также изучали этот вопрос и пытались применить конструкцию, так сказать, на практике. Это в 50-х годах коснулось грузового транспорта и автобусов. Проводились масштабные совещания, где демонстрировались новинки. Со временем было принято решение внедрить пневматические рессоры на основе РКО в массовое производство.
На дорогах постсоветского пространства появились автобусы с новой конструкцией. Это техника (автобусы) ЛАЗ (Львовского автомобильного завода) и троллейбусы ЗиУ (завод имени Урицкого). В конце 50-х, начале 60-х годов Ижевский автомобильный завод выпустил первый «Москвич» с пневматической подвесной системой.
Дальше этого дело не пошло. Огонь энтузиастов постепенно угасал. И только спустя много лет возгорелся вновь. Новшество коснулось теперь легковых машин, где устанавливали РКО рукавного типа. Он агрегировал с ЭСУ.
Сегодня регулируемыми системами никого не удивишь. На заводах идёт массовое исполнение этих конструкций. За дело взялись автомобильные гиганты США, Японии Европы и ряда других стран.
Достоинства и недостатки
Теперь, давайте рассмотрим положительные стороны и найдём изъяны в установке регулируемой конструкции.
О преимуществах, в первую очередь.
Что отличает машину на пневмо. Это, в первую очередь, увеличенная энергоёмкость. Она не даёт машине выполнять рискованные крены при вхождении в поворот. Даже на высоких скоростях. Существенно снижается амплитуда колебаний. В результате, затрачивается меньше энергии на поглощение амортизаторами.
К плюсам установленной пневматической подвески можно отнести регулировку жёсткости в широком диапазоне. Это позволяет сделать езду более контролируемой. Речь идёт о выборе наиболее оптимального варианта жёсткости при передвижении по дороге с разным качеством дорожного полотна.
Ещё один положительный аспект, на котором хочется заострить внимание – это положение кузова автомобиля. О чём собственно речь? Стабильность позволяет в ночное время работать фарам в стационарном режиме. Исключены прыжки, раскачивание кузова авто. Следовательно, водитель не напрягается, а спокойно контролирует освещённую трассу.
Создаются дополнительные меры безопасного передвижения, как для владельца транспортного средства, так и для других участников ночного дорожного движения. Разница при установке и использовании пневматической подвески в этом очевидна.
Помимо этого, отличия пневматической подвески от обычного варианта, заключаются в следующем:
Наряду с этим, существуют минусы подвески, о которых необходимо говорить вслух для полного понимания ситуации.
Минусы
В копилку негатива можно положить:
Промежуточный вывод
Рассмотрев плюсы и минусы пневмоподвески можно сказать, что приверженцев комфорта и регулировки жёсткости становится всё больше. Сегодня в тренде ППТС на 4 контура. Пневматическая опора каждого колеса не зависит друг от друга. Настраивается и работает индивидуально.
В заключение
Рассмотрев данный вопрос, и выяснив положительные и отрицательные стороны установки дополнительного оборудования, принятие решения остаётся за вами, уважаемые автолюбители.
Пневматическая подвеска — достоинства и недостатки
Статья о пневматической подвеске — история создания, из чего состоит, достоинства и недостатки. В конце статьи — видео о подключении пневмоподвески. Статья о пневматической подвеске — история создания, из чего состоит, достоинства и недостатки. В конце статьи — видео о подключении пневмоподвески.
Сегодня пневматическая подвеска устанавливается на многие внедорожники и автомобили бизнес-класса. Зачастую среди владельцев авто возникают жаркие споры о недостатках и достоинствах «пневматики». Прежде, чем делать какие-либо выводы, стоит разобраться, каково устройство пневматической подвески, и чем она хороша и плоха.
Что такое «пневматика»
Безусловно, современные качественные амортизаторы позволяют сделать езду на автомобиле с классической подвеской достаточно комфортной, но это, пожалуй, и всё, что можно сказать о «классике». Какой бы упругостью ни обладали пружины и рессоры такой подвески, вся конструкция сохраняет высокую степень жёсткости. Это значит, что клиренс (расстояние между днищем и дорожным полотном) машины, оснащённой классической подвеской, остаётся неизменным.
Данный элемент был разработан и введён в эксплуатацию, чтобы обеспечить водителю большую степень удобства и качественный уровень безопасности во время езды.
Пневмоподвеска получила большое распространение на автомобильных прицепах и технике грузового типа. Впрочем, легковые машины бизнес-класса также часто оснащаются «пневматикой» — это придаёт модели особый статус и привлекает внимание тех, кто ценит безопасность и удобство, располагая при этом возможностью приобрести такую машину.
История создания
Попытки оснастить автомобиль подвеской, действующей на пневматической основе, начались ещё на заре автомобилестроения – в двадцатые годы прошлого века. К 1957 году конструкторам удалось довести систему до промышленного уровня: компания Дженерал Моторс начала устанавливать её на свой Cadillac Eldorado Brougham. Правда, в то время система не получила широкого распространения, а разработки были положены на полку с пометкой «не востребовано».
С ходом времени новые технологии позволили пересмотреть изначальную конструкцию, и пневматическая подвеска вновь вернулась в автомобилестроение, уже в обновлённом виде.
Разновидности пневматической подвески
Пневматические подвески различаются по числу контуров:
Одноконтурная пневматическая подвеска монтируется только на одну автомобильную ось, переднюю или заднюю. Такую систему чаще всего устанавливают на заднюю ось грузовых авто и седельных тягачей, чтобы в зависимости от степени загруженности автомобиля регулировать жёсткость задней колёсной оси.
Двухконтурная система обозначает, по сути, не одну, а две разновидности конструкции. Будучи смонтирована на обе оси, она, по сути, выполняет работу двух подвесок первого типа. А вот в случае, когда подвеска смонтирована на одну ось, по контуру на колесо, она будет регулировать положение каждого колеса на оси отдельно, независимо одно от другого.
Четырёхконтурная пневматическая подвеска, с одной стороны, самая сложная, и с другой – самая эффективная. На каждом колесе монтируется пневматическая подпора, которая регулирует его положение независимо от остальных. Давление в пневматических элементах в данном варианте конструкции, как правило, управляется единым электронным блоком.
Самостоятельная установка пневматической подвески не рекомендуется; безупречно работать будет только подвеска, установленная в заводских условиях. Особенно ярко это проявляется в случае четырехконтурной подвески. Некоторые автомобильные сервисы предлагают клиентам такую услугу, как установка пневматики, но стоить такая работа будет столько, что поневоле задумаешься, а не купить ли на эти деньги ещё один автомобиль, пусть даже и с классической подвеской.
Как устроена пневматическая подвеска
В самом простом варианте пневмоподвеска состоит из:
Роль основных механизмов, регулирующих и сохраняющих дорожный просвет, выполняют упругие пневматические элементы. Их работа регулируется автоматически или в ручном режиме путём изменения воздушного давления внутри элемента.
Основа работы подвески – сжатый воздух, который нагнетается в элементы компрессором. Электронные следящие датчики определяют положение кузова относительно дорожного полотна и скорость перемещения автомобиля. Получаемые данные направляются в управляющий блок, который регулирует давление воздуха в элементах подвески.
В небольшом диапазоне клиренс может регулироваться работой ресивера (воздушного приёмника). В этом случае компрессор в процессе не участвует.
Ручной и автоматический режимы работы пневматической подвески
Для регулировки положения автомобильного кузова пневматика может быть задействована в ручном или автоматическом режимах.
Ручной режим позволяет не только регулировать дорожный просвет, но и изменять жёсткость подвески.
Автоматический режим работы учитывают в своей работе наклон поверхности, по которой движется машина, скорость и ускорение движения. Если машина проходит поворот, система автоматически поднимает жёсткость стоек, находящихся под нагрузкой.
Достоинства и недостатки пневматической подвески
Любая конструкция имеет свои плюсы и минусы. Разберём, чем хороша и чем плоха пневматическая подвеска.
Преимущества пневмоподвески
Недостатки пневматической подвески
Оценив достоинства и недостатки пневматической подвески, можно утверждать, что данная конструкция очень актуальна как для грузового транспорта, так и для легковых машин. Более того, постоянное улучшение характеристик делает пневматическую подвеску всё более востребованной и популярной.
Но, к сожалению, на данном уровне развития автомобильной промышленности приходится признать, что «пневматика» по карману лишь тем, кто готов вкладывать в автомобиль значительные денежные средства, причём скорее всего на неё обратят внимание автовладельцы, которые проживают в южных областях страны, где не так сильны морозы и не так много реагентов на дорогах.
Видео о подключении пневмоподвески:
Пневматическая подвеска
Продолжаем познавательную страничку.
История, устройство и преимущества пневмоподвески:
Пневматическая подвеска – это разновидность подвески, которая позволяет регулировать клиренс (то есть высоту кузова относительно дорожного полотна) за счет пневматических упругих элементов.
Несмотря на то, что патенты на пневматические подвески появились еще в начале XX века, первые попытки создать удачную конструкцию успехом не увенчались
Применяется на грузовиках, полуприцепах, а также на внедорожниках и многих моделях бизнес-класса.
История и особенности конструкции пневмоподвески:
Первым по-настоящему массовым автомобилем с пневматической подвеской стал знаменитый Citroen DS-19, появившийся на рынке в 1955 году. Несмотря на то, что патенты на пневматические подвески появились еще в начале XX века, первые попытки создать удачную конструкцию и массово внедрить ее в производство успехом не увенчались. Что же до автомобиля Citroen, то на всех его колесах были установлены регулируемые поршневые пневморессоры.
В 1957 году в США появилась новая модель Cadillac Eldorado, также оснащенная пневморессорами, но уже на основе резиново-кордных оболочек (в отличие от Citroen, применявшего телескопические поршневые рессоры).
Подвеска такого же типа, как у Cadillac, была установлена и на Mercedes-Benz 300 CE, продажи которого начались в 1961 году. И именно эта модель оказалась последней из легковых автомобилей, на которые устанавливалась пневмоподвеска данного типа. Интерес к резиново-карданным оболочкам в конструкции подвесок легковых автомобилей возродился относительно недавно, когда появились возможности для сочетания ее с электронными системами управления.
В качестве основного ресурса, необходимого для работы такого типа подвески, используется воздух, находящийся внутри регулируемого элемента – пневморессоры (или пневматического упругого элемента, как ее еще называют). Упругость этой конструкции достигается за счет изменения уровня давления и количества воздуха внутри нее. Нужный уровень контролируется с помощью системы управления, специальной электроники, датчиков, системы клапанов и модуля подачи воздуха – компрессора, который за счет электросети автомобиля нагнетает воздух внутрь упругих элементов «пневмы».
Кроме того, помимо модуля подачи воздуха, на пневмоподвеску часто устанавливают ресивер – специальный резервуар для хранения запасов воздуха, который используется на небольшой скорости, чтобы не приходилось лишний раз гонять воздух с помощью компрессора.
Пневморессора состоит из корпуса с направляющей, манжеты и поршня. Пневматический упругий элемент может изготавливаться как со встроенным амортизатором, так и устанавливаться отдельно. Манжета изготавливается из прочного многослойного эластомера, или, проще говоря, из усиленной резины. Иногда на дорогих автомобилях для поддержания давления в случае утечки воздуха в упругом элементе монтируют клапаны остаточного давления. По сути, пневмоподвеска не является отдельным видом подвески автомобиля. Связано это с тем, что она чаще всего интегрирована в уже имеющуюся стандартную конструкцию, будь то подвеска МакФерсон, «многорычажка» или рессорная конструкция.
Разновидности пневматических подвесок:
Все современные пневмоподвески можно разделить на три основных типа: одно-, двух- и четырехконтурные.
Одноконтурная пневматическая подвеска – это удел, в первую очередь, грузовиков и седельных тягачей. Она устанавливается на одну ось (чаще – заднюю) и регулирует ее жесткость в зависимости от массы груза на авто.
Двухконтурная может устанавливаться как на одну ось, так и на две. Если она установлена на одной оси, она отвечает за независимое регулирование обоих колес, если же на двух, то действует как две одноконтурные системы.
Четырехконтурная (самая сложная) разновидность пневматической подвески осуществляет регулировку каждого колеса по отдельности. Чаще всего в четырехконтурных системах присутствует электронный блок управления, который с помощью датчиков регулирует давление в пневмоэлементах.
Современные пневматические подвески:
Как правило, современные системы управления одновременно реализуют три алгоритма работы «пневмы». Во-первых, принудительное изменение уровня кузова: в этом случае клиренс и жесткость подвески автомобиля регулируется водителем вручную с помощью специальных регулирующих устройств. На «лоурайдеры» (автомобили с низкой посадкой) устанавливается подвеска как раз с таким типом алгоритма, который, зачастую, исключает все остальные указанные ниже варианты ее работы.
В США есть целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры»
Во-вторых, автоматическое поддержание уровня кузова. В данном случае речь идет о полностью автоматической регулировке клиренса или жесткости подвески автомобиля с помощью электроники, поддерживающей заданный уровень кузова автомобиля независимо от его загруженности.
Наконец, в-третьих, автоматическое изменение уровня кузова в зависимости от скорости автомобиля, что обеспечивает устойчивость авто в движении. При наборе скорости, программа управления автоматически уменьшает клиренс. При торможении, кузов автомобиля возвращается в исходное заданное положение.
Сегодня управляемые пневматические подвески применяют многие ведущие автопроизводители из США, Европы и Японии, среди них такие известные марки, как Audi, BMW, Volkswagen, Mercedes-Benz, Ford, GM, Land Rover, Lexus, Subaru и SsangYong. Помимо прочего, в США существует целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры» — «танцующие» автомобили или буквально лежащие «на брюхе».
Плюсы и минусы пневматической подвески:
Основное преимущество использования пневмоподвески заключается в том, что автомобиль сохраняет великолепную плавность хода, при этом не «клюет» носом при торможении, не кренится в крутых поворотах, на большой скорости становится устойчивее и лучше держит дорогу.
Из недостатков можно выделить лишь сильный износ резиновых оболочек-манжет (особенно при эксплуатации в России) и их высокую стоимость. Кроме того, пневматическая подвеска очень чувствительна к условиям эксплуатации: ее ресурс могут резко сократить низкие температуры или чересчур «едкие» дорожные реагенты.
