Подиум для кнопок в авто
Блог: Изготовление подиума под доп. приборы. Изготовление детали из стеклопластика.
Всем привет, в данном посте рассказ пойдет об изготовлении подиума для дополнительных приборов на левую стойку нашего автомобиля. Приборы таковы: 1. Вольтметр, 2. Давление топлива в системе, 3. Давление масла в моторе.
Вернемся к процессу создания самого подиума. Начнем с материалов которые нам понадобились:
1. Стекломат 300 и 450. Стекломат — вид армирующего материала, состоящий из рубленного ровинга, склеенного эмульсионным или порошковым замасливателем. Стекломат используют в технологиях закрытого и контактного формования стеклопластика с использованием различных видов ненасыщенной полиэфирной смолы.
2. Полиэфирная смола. Ненасыщенная полиэфирная смола это связующее вещество, которое нашло широкое применение в производстве стеклопластика. Свойства материала. Существует ряд ключевых свойств полиэфирной смолы, на которые стоит обращать особое внимание: температура отверждения, вязкость, твердость по Барколу, деформационная теплостойкость, прочность и т.д. Не менее важным с точки зрения экономической эффективности является показатель время отверждения полиэфирного материала, ведь при длительном отверждении смолы сложно повлиять на скорость выполняемых работ.
3. Гелькоут. От качества же гелькоута зависит не только внешний вид и эстетические характеристики готового изделия из стеклопластика, но и его защита от воздействия внешней среды. Для придания изделию необходимого цвета используются цветные гелькоуты. Отдельно следует выделить такую категорию, как матричные гелькоуты, обладающие высоким уровнем прочности.
4. Разделитель.
5. Кисточки, перчатки, респиратор, малярный скотч.
6. Скульптурный пластилин.
7. Разделительный воск.
8. Грунт, шпаклевка, наждак, краска.
Приступаем к процессу изготовления.
1. Создание макета.
Первым делом формируем форму подиумов и крепим их к оригинальной стойке. При помощи скульптурного пластилина сглаживаем формы, закрываем все отверстия при помощи картона:
2. Подготовка макета к воскованию.
Для того что-б обезопасить деталь от попадания на нее смолы, обклеиваем макет малярным скотчем. Далее наносим воск и разделитель:
3. Матрица
Наносим гелькоут на подготовленную нами поверхность макета. В три слоя наносим стекломат и пропитываем полиэфирной смолой. Ждем сутки и отделяем макет от матрицы.
4. Изготовление детали. (Изделие)
Далее работаем с матрицой. Наносим воск и разделитель на матрицу. Следующим шагом наносим гелькоут, в три слоя, наносим стекломат и пропитываем полиэфирной смолой. Ждем сутки и отделяем изделие от матрицы.

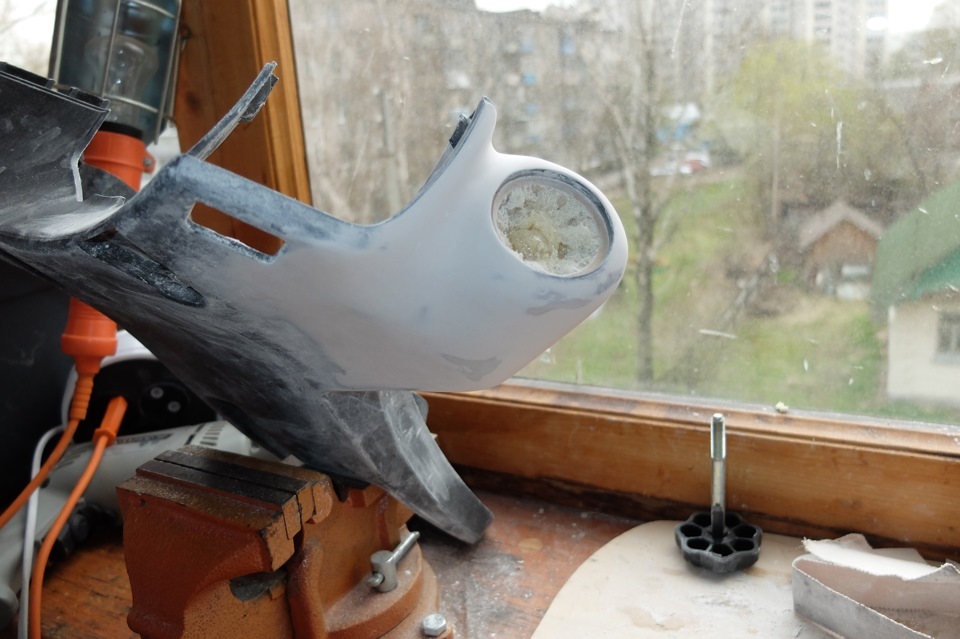

5. Доработка изделия.
Обрезаем лишние волокна, зачищаем поверхность изделия. Обрабатываем и готовим изделие под грунт.

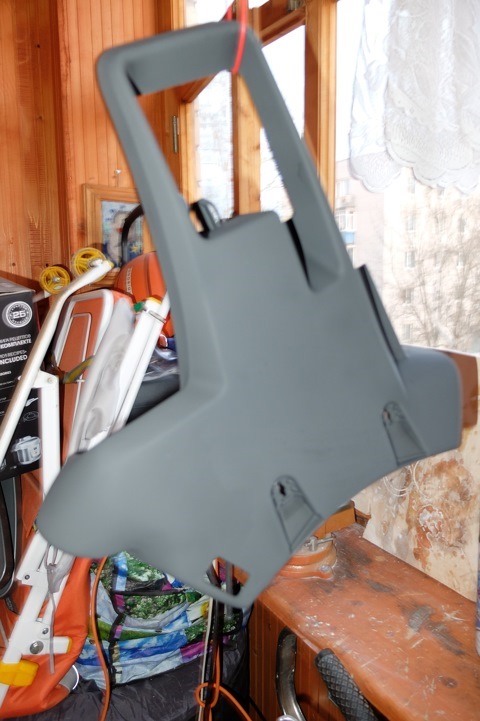

6. Грунтуем изделие и готовим под покраску.
7. Окраска изделия.
Красим подготовленное изделие в черный цвет, под цвет пластика в салоне.
8. Установка дополнительных приборов.

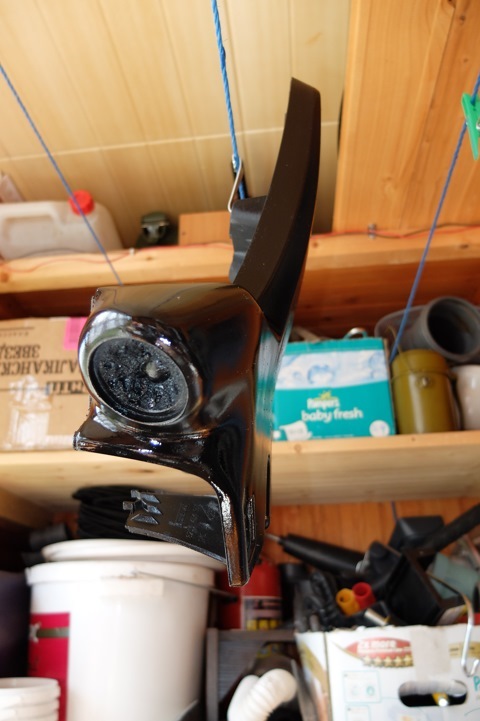

Приборы установлены в подиум (наше изделие), сверху стоит вольтметр, далее давление топлива и последний, — давление масла в моторе.
Далее установка в салон автомобиля, подключение приборов и датчиков…
Всем Добра!

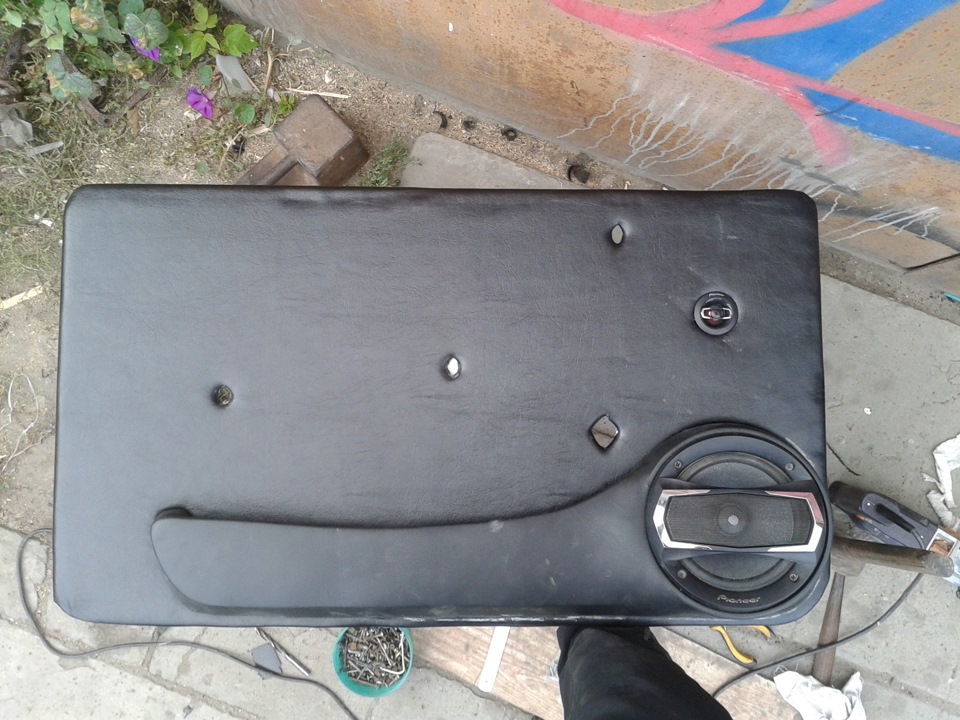

Установка подиума, дверной карты, и кнопок стеклоподъемника
Ну вот я и добрался наконец то хоть до одной двери)))
Все началось так:

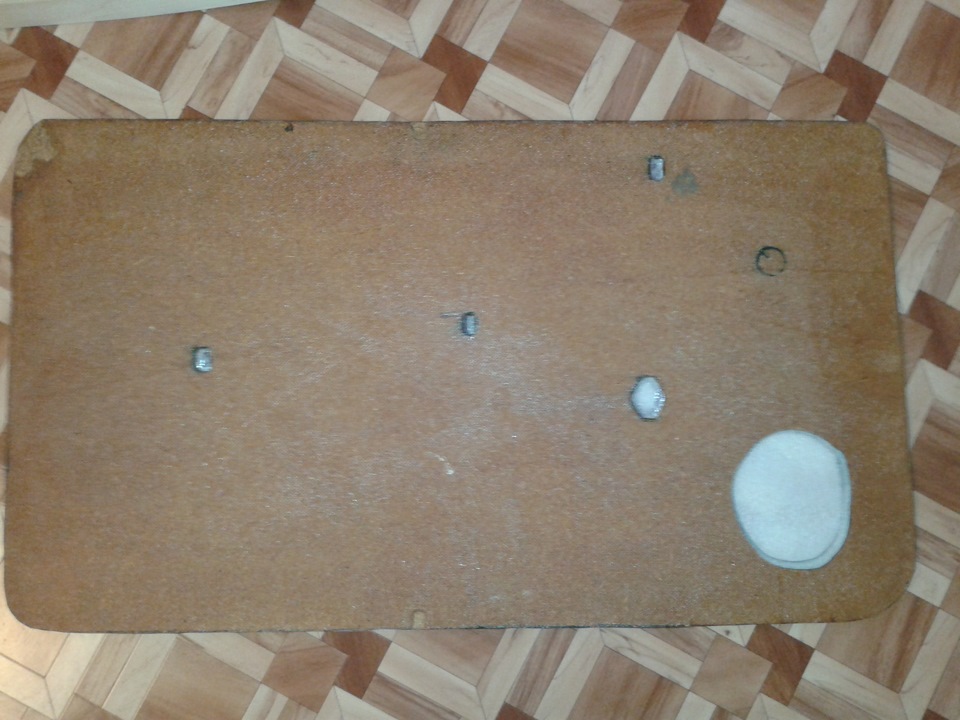

— вырезал ДВП по размеру новую, затем залил её лаком чтоб воду не впитывала.

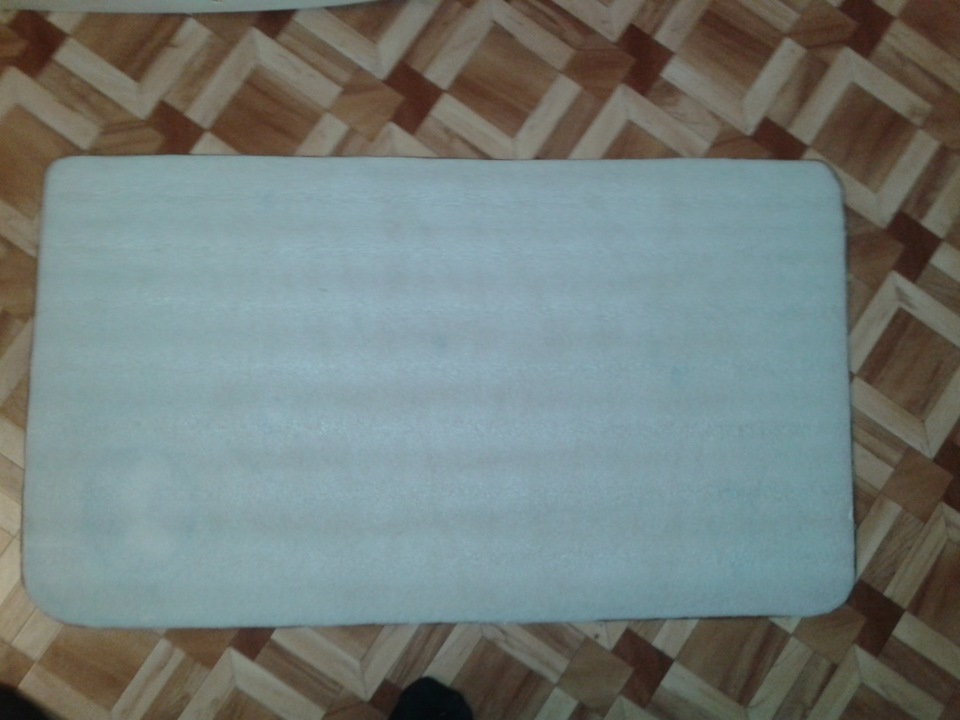

— потом купил пенополистирола 3мм и приклеил к карте. Клеил кстати клеем для потолочных плиток и т.п.

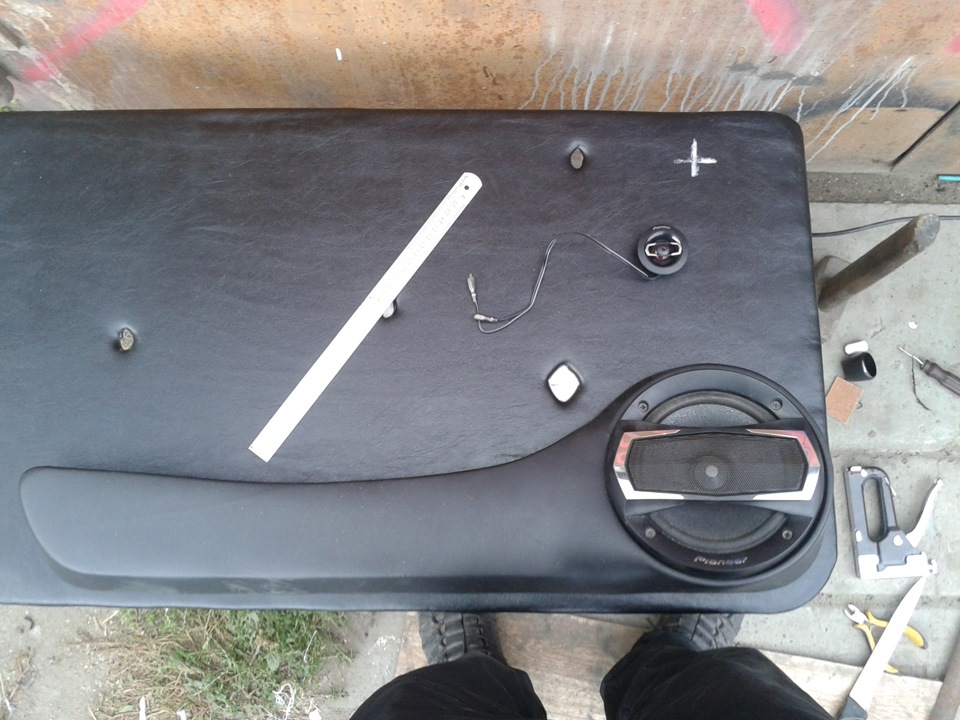

— потом прикрутил к подиуму динамик и давай его мерить на карту

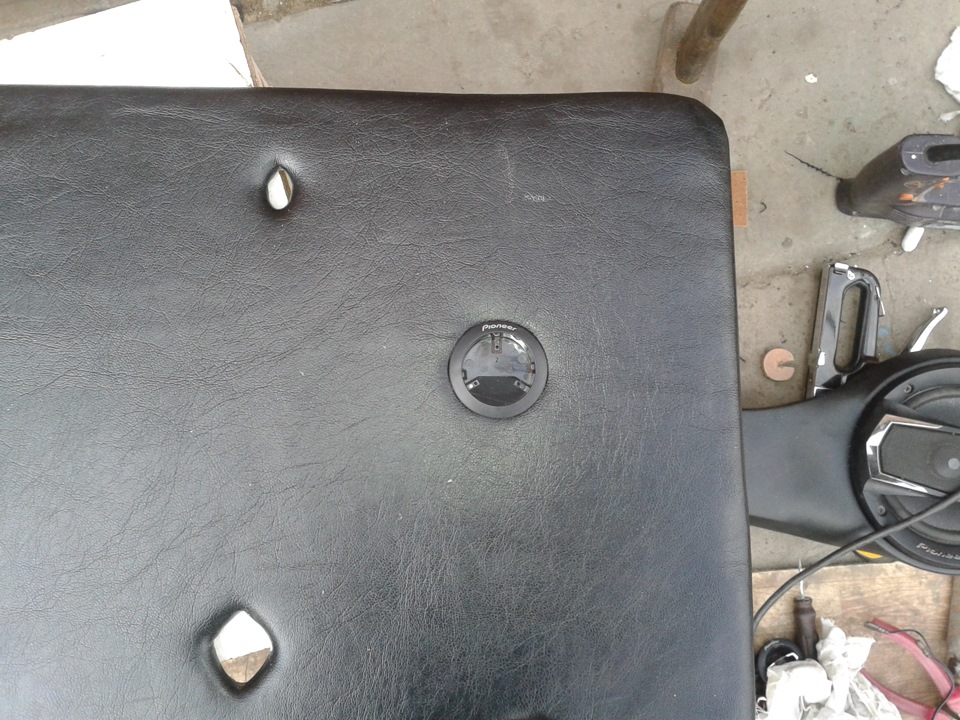

— подиум примерил прикрутил, осталься вопрос Куда сувать твиттер? И после раздумий решил впиндурить вместо старой ручки стеклоподъемника.

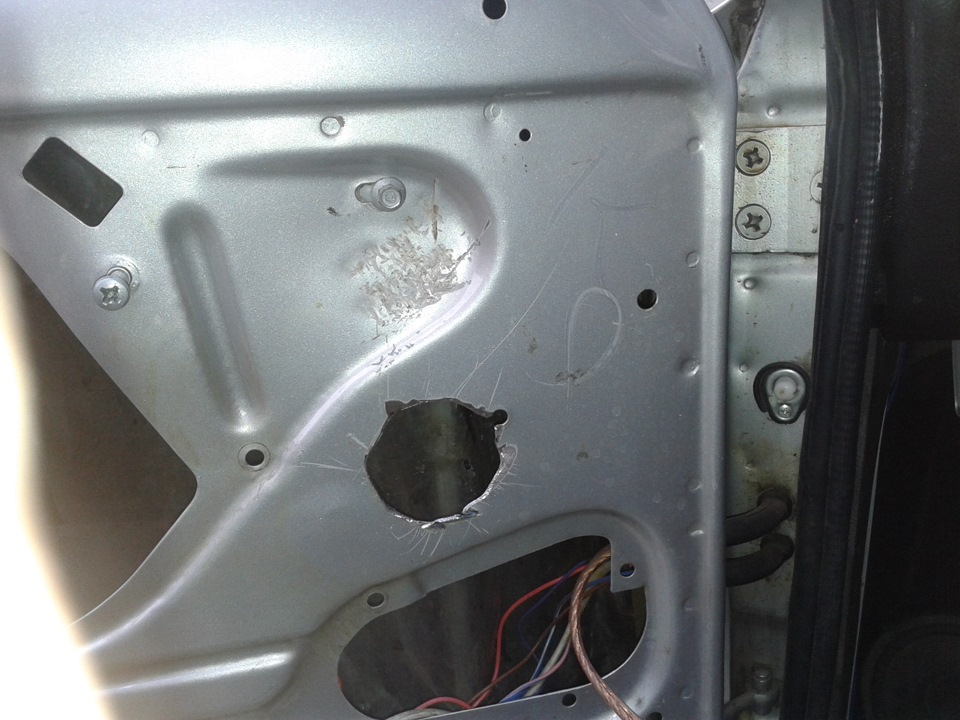

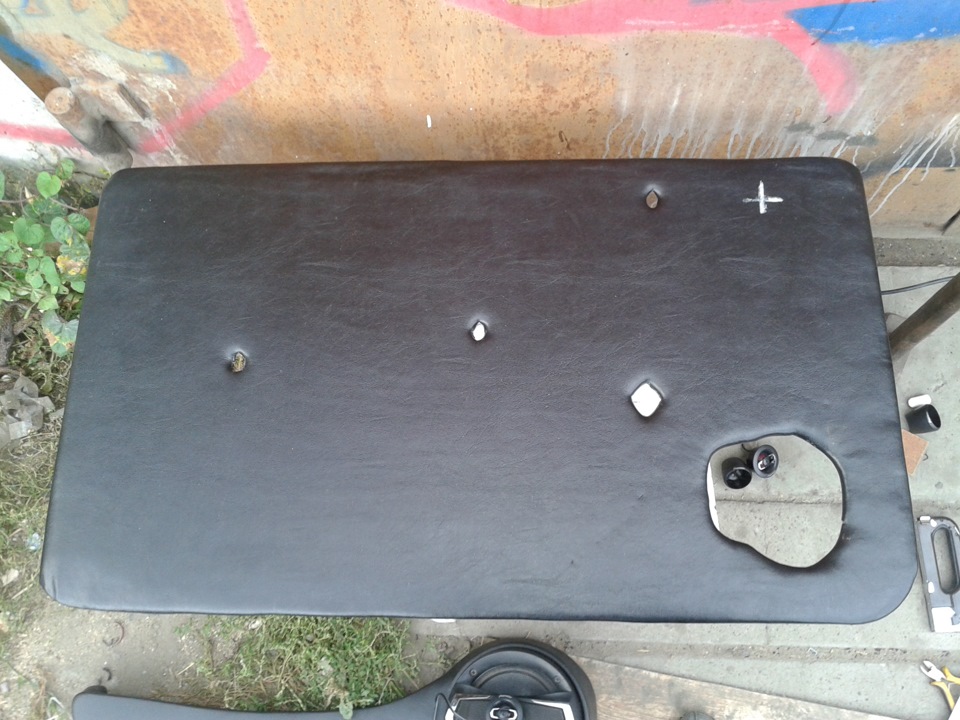

Не долго думая вырезал дыру в двери)))
— затем отметил на карте мето бывшей ручки и тоже вырезал дырку, ну и тут же залил клеем для потолочной плитки и всунул корпус твиттера

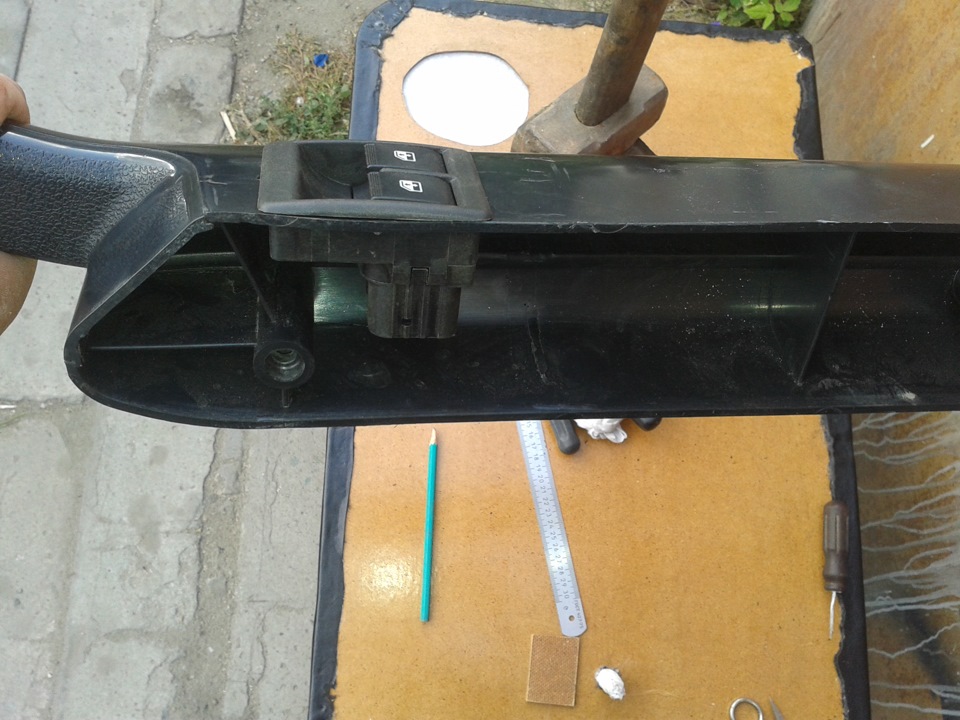

— далее пошло дело к дверной ручке и как туда запи*уеть кнопки ))

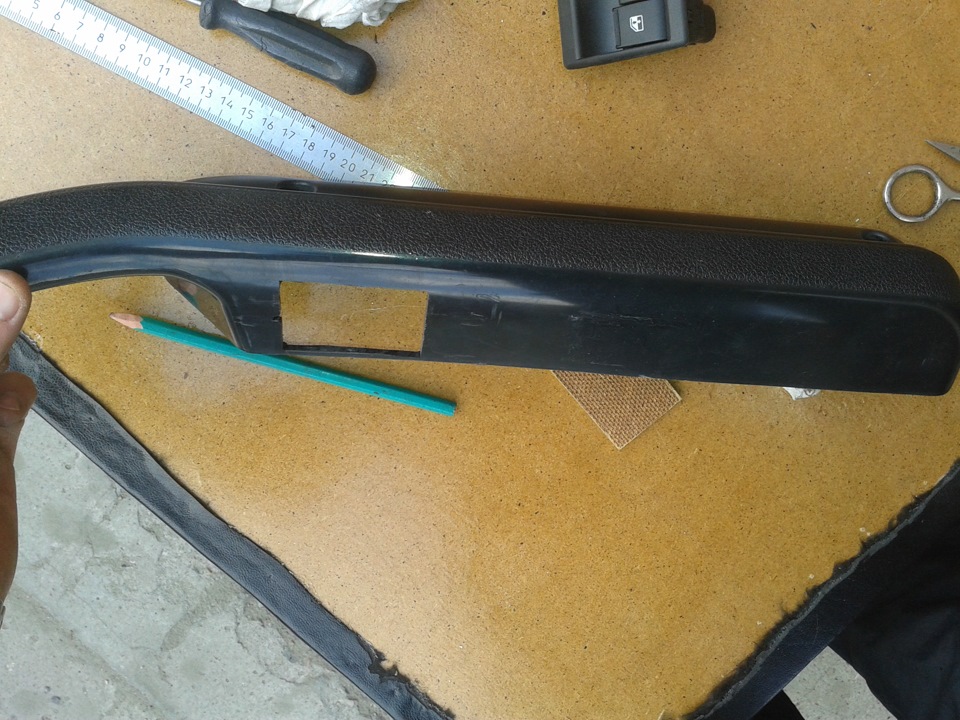

Отмеряем, вырезаем

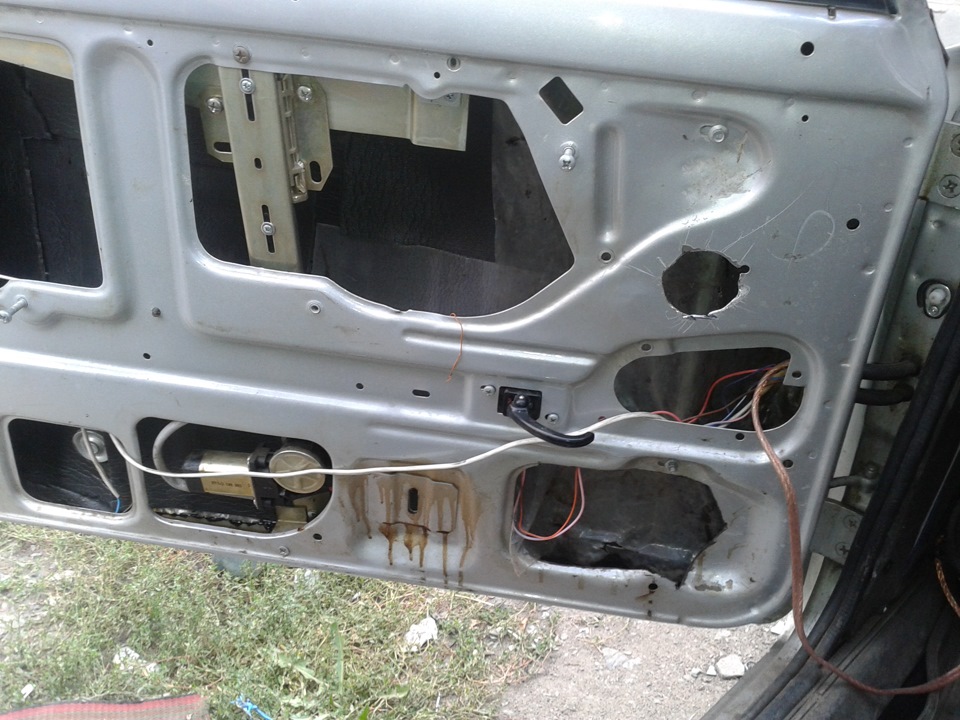

— далее пришлось еще сделать дырку для проводов, но её не видно т.к. она под ручкой, а сфотать забыл.

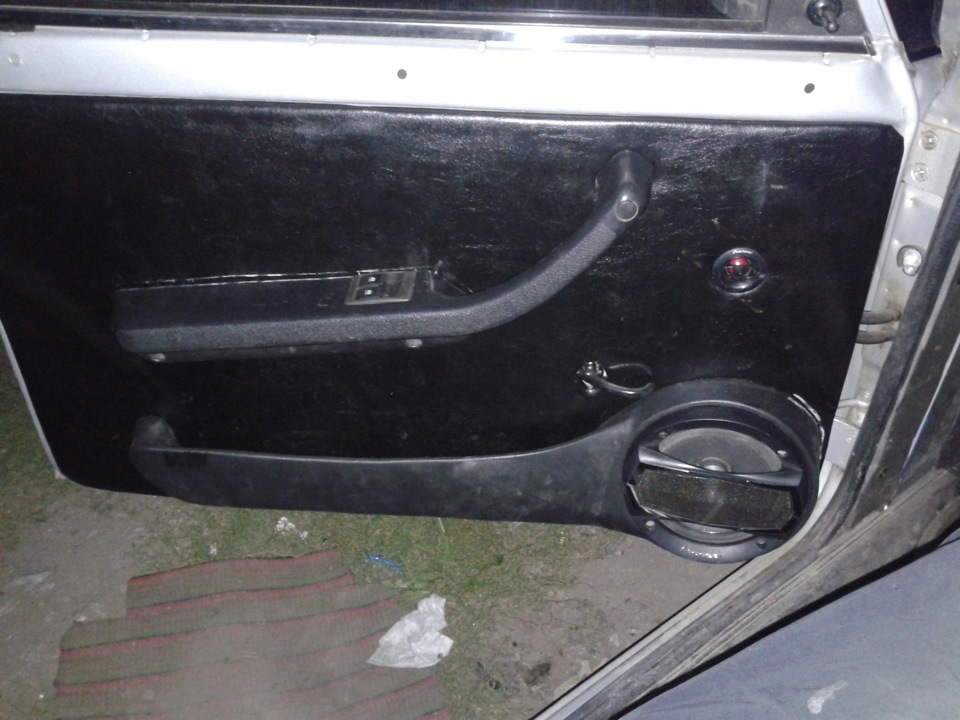

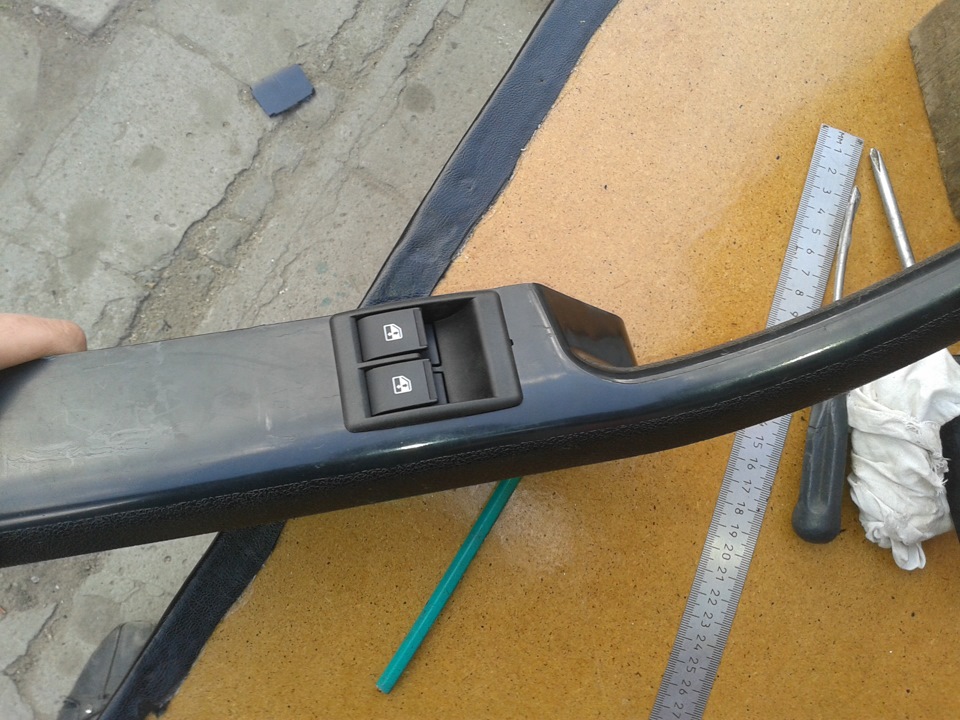

— Заканчивал ночью, поэтому за фото не ругайте, но получилось как то так
вернюю часть двери «банан» пока снял, т.к. пришлось её обрезать. Обрезать пришлось т.к. не продумал один момент а именно: пенополистирол надо было ложить в 1см от краев карты чтоб и на дверные резинки не давило и под банан залезло, кто будет делать учтите этот момент, а я учту на второй двери. Т.к. банан красиво обрезать не получилось, решил его тоже обтянуть винилкожей, посмотрим что получится.
Всем спасибо за внимание. Надеюсь моя запись была полезна.

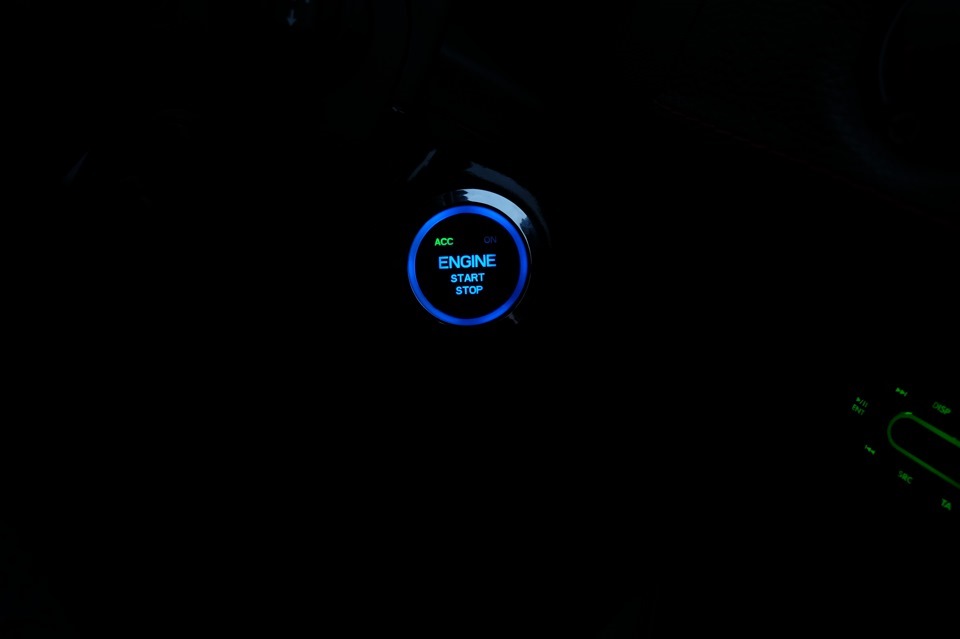

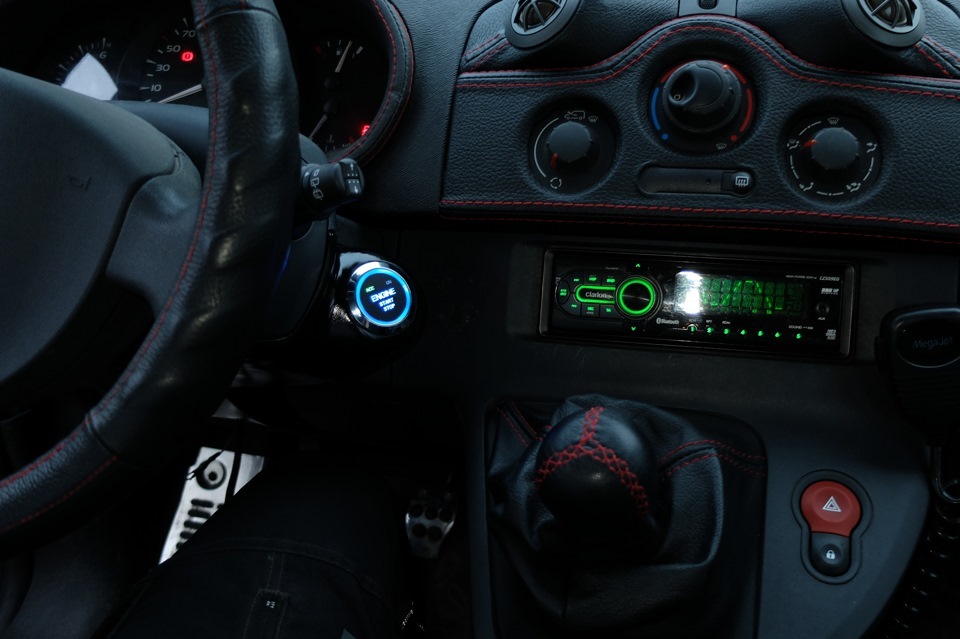

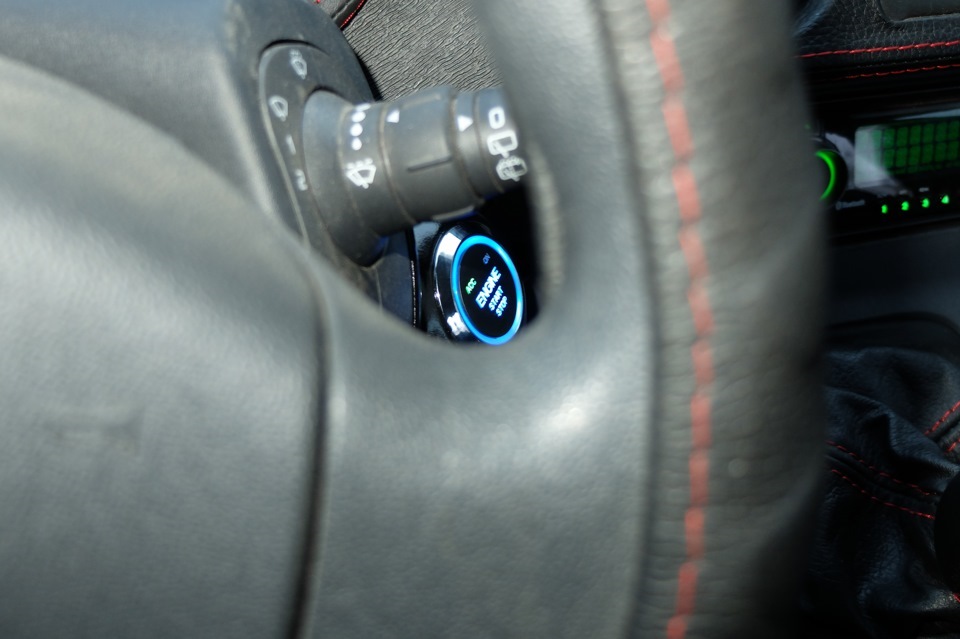

Салон: Подиум для кнопки Start-Stop Engine своими руками

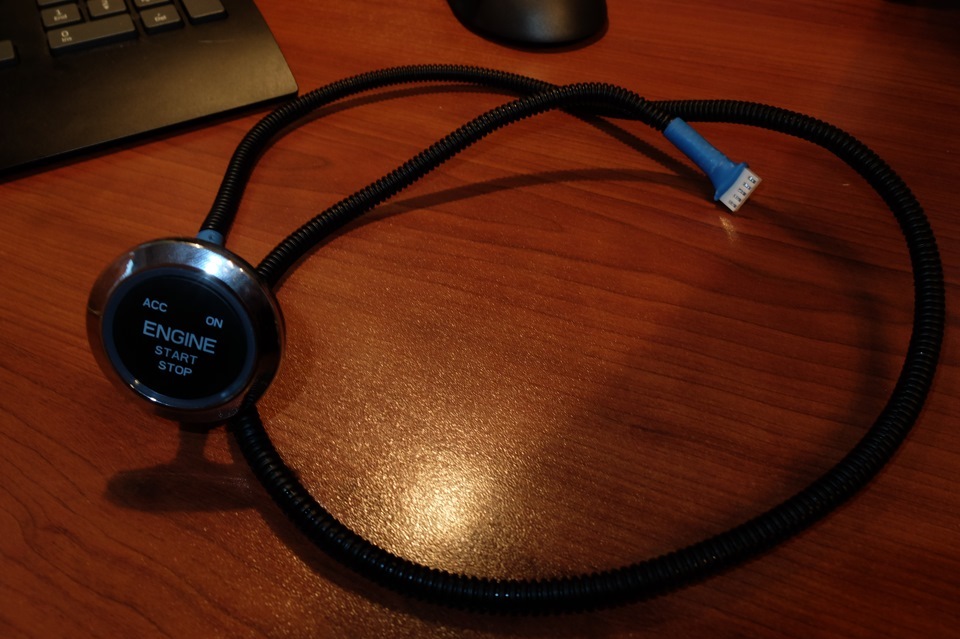

Всем привет, хотите поставить кнопку в авто и сделать для нее подиум? Тогда этот блог для вас. три года назад выкинул замок зажигания и поставил электронный запуск с кнопкой, система работает уже четвертый год без единого сбоя. Подиум для кнопки сделал чуть позже, сначала кнопка была просто приклеена на скотч 3М к торпеде.
Накопив достаточный опыт в изготовлении подиумов для себя с помощью стекловолокна и смолы, сделать подобное не составило труда.

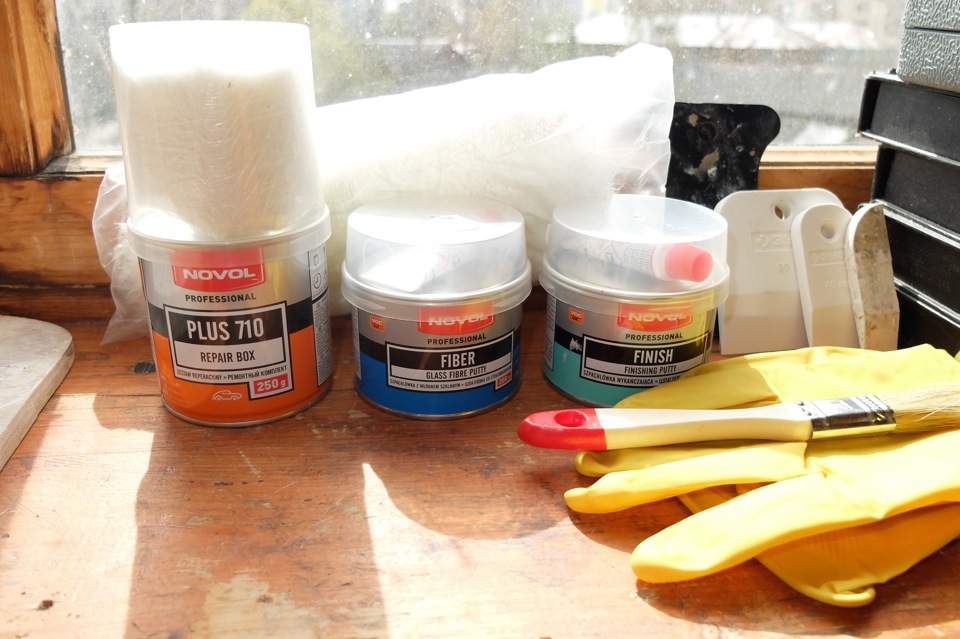

Материалы я использую бюджетные, для своих задач они хорошего качества:
С машины был демонтирован кожух руля

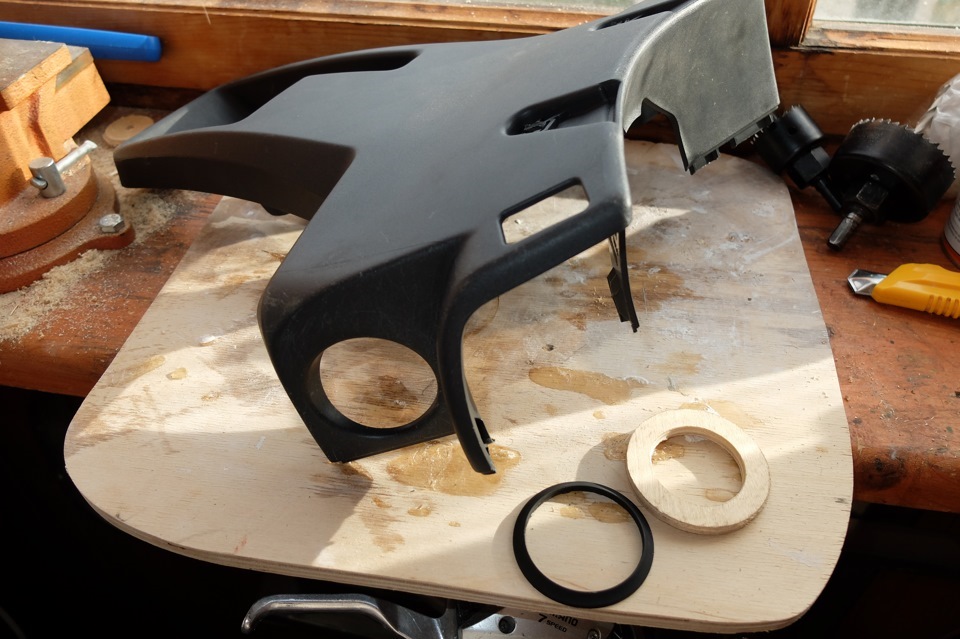

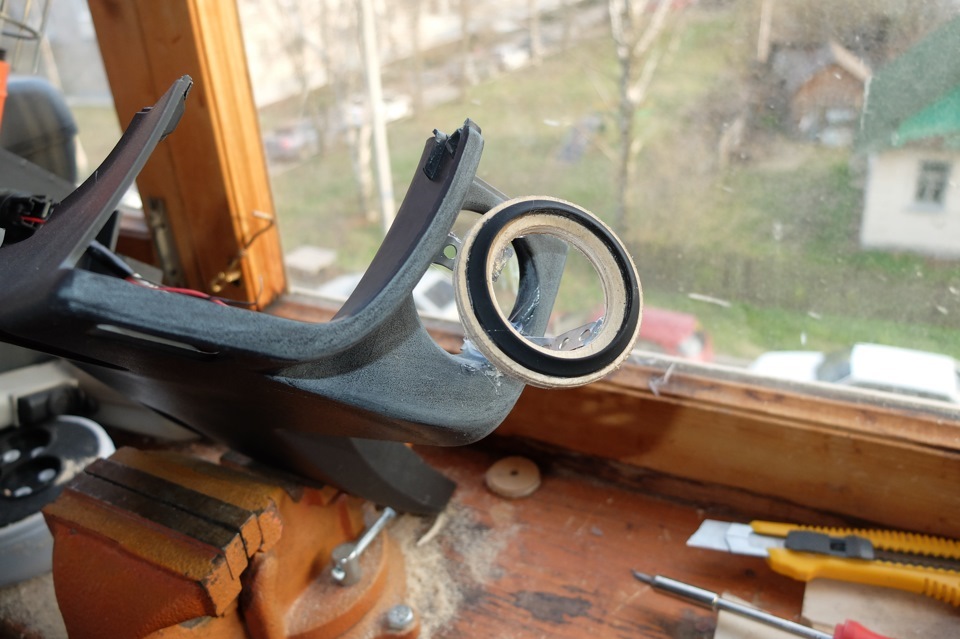

Далее текста будет мало, на фото все понятно. Вырезал кольцо их фанеры и к нему приклеил родное от кнопки

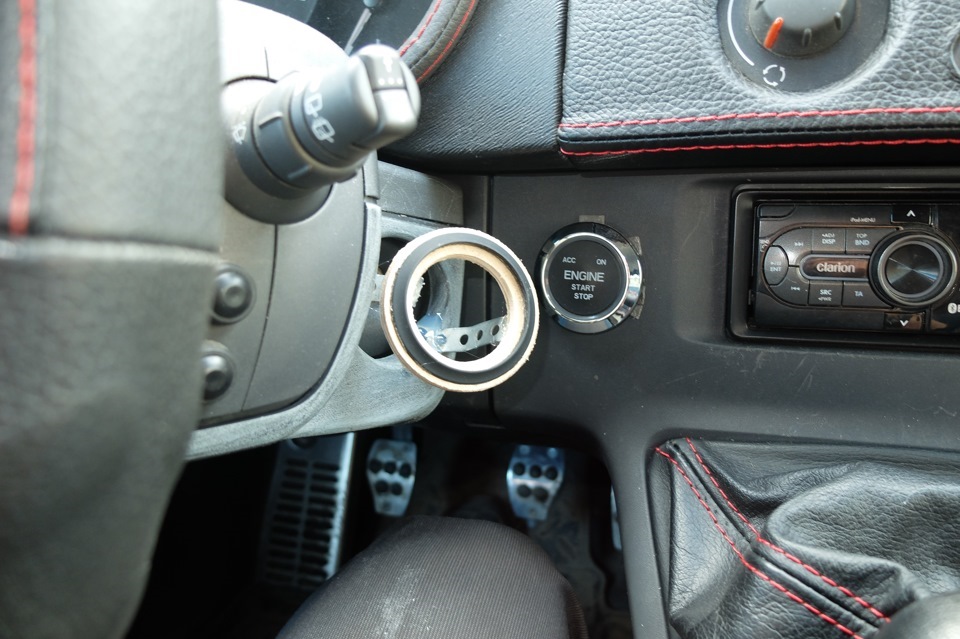

Контрольная примерка и регулировка наклона:

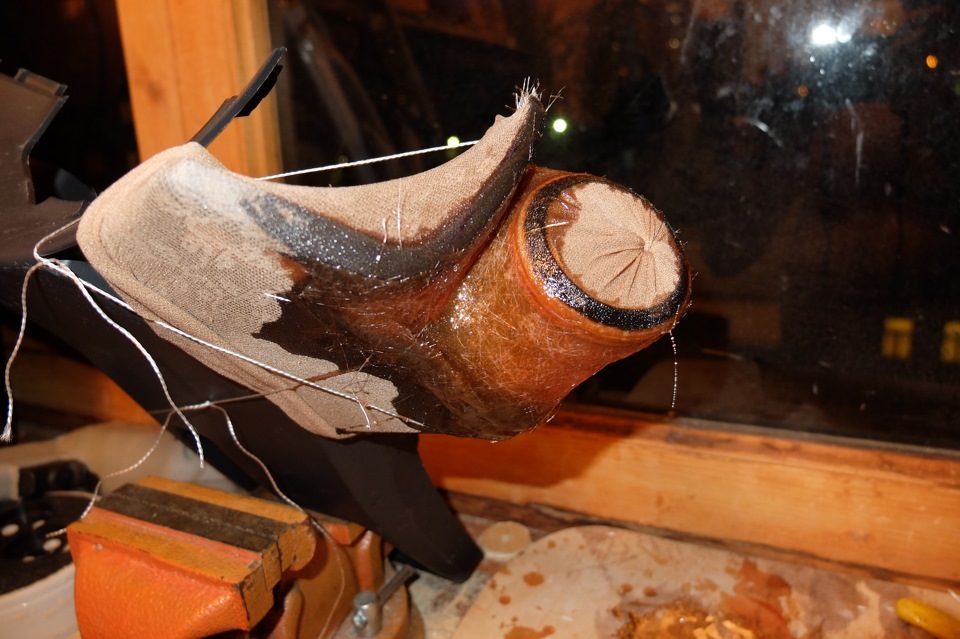

Далее берем колготки, с помощью ниток придаем изгибы

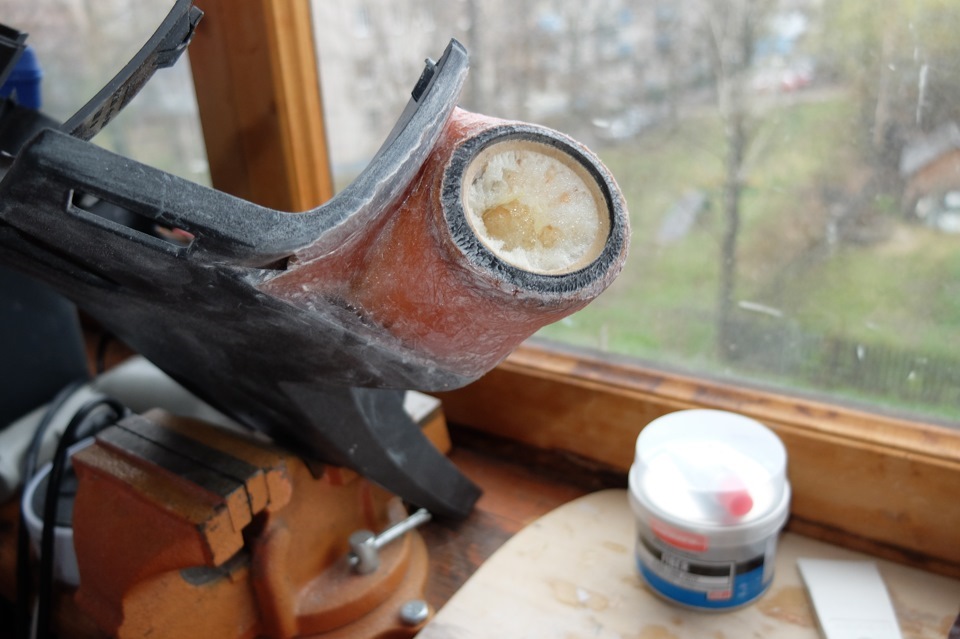

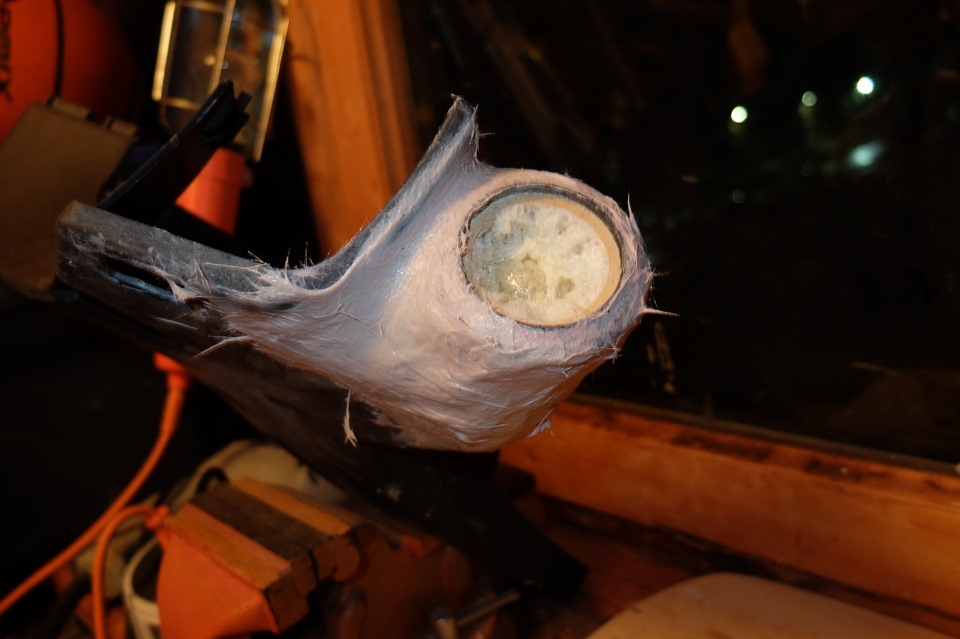

Пару слоев стеклоткани и полиэфирной смолы, когда все высохло запенил полость

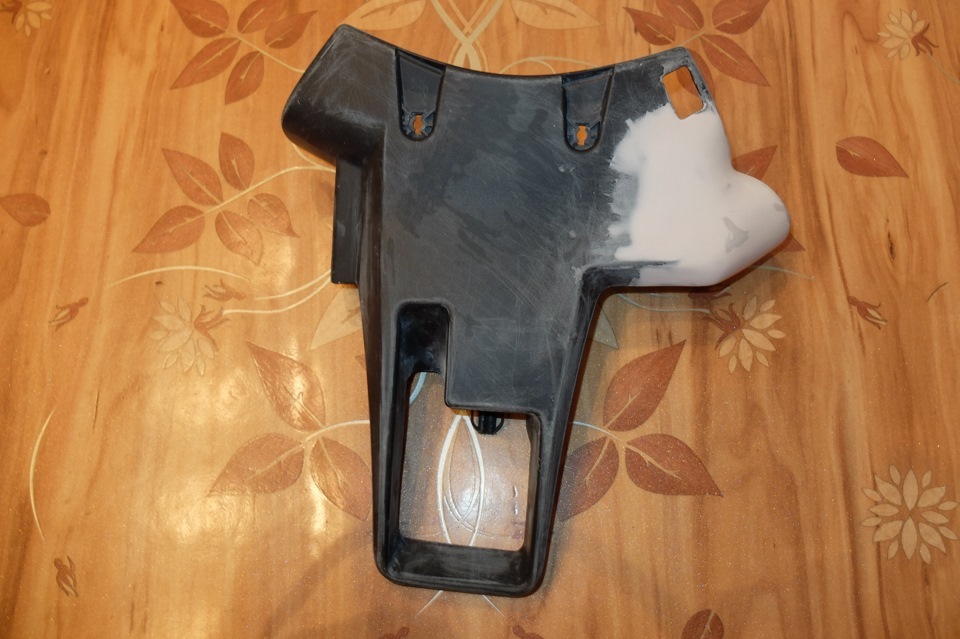

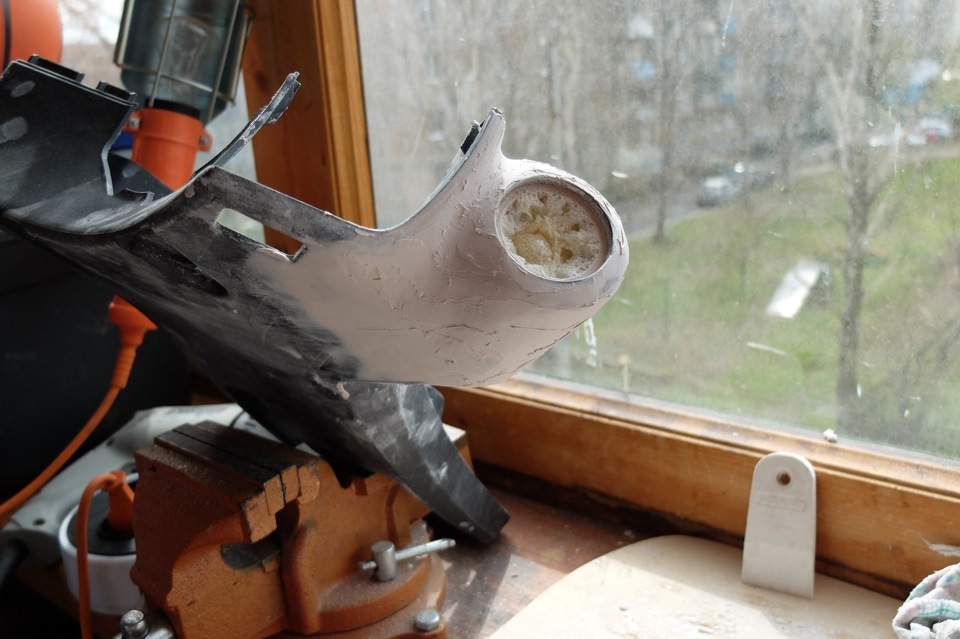

Начался самый кропотливый процесс выведения формы:
Нескотлько слоев финишной шпатлевки и зашкуривание:

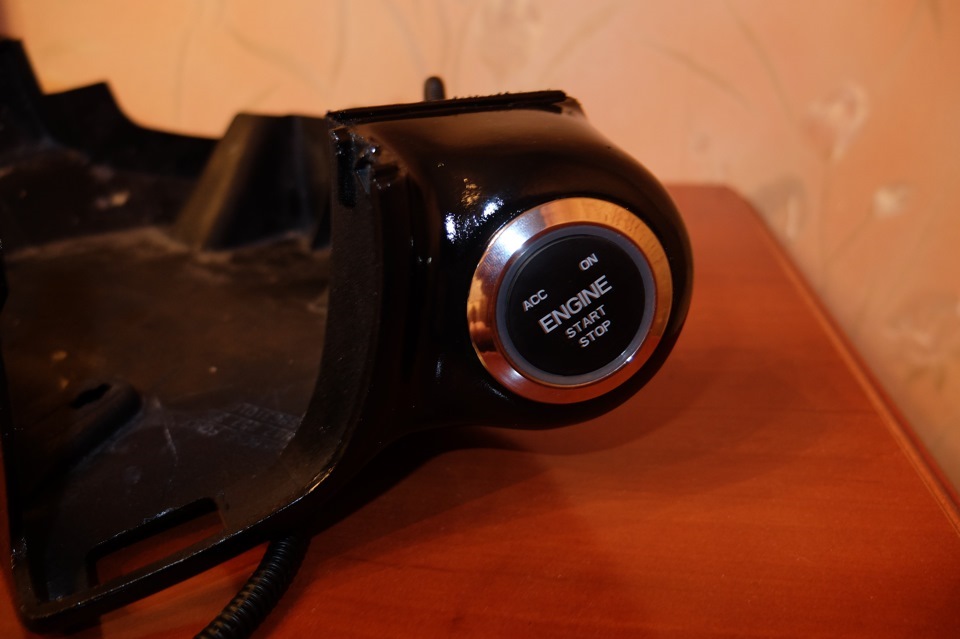

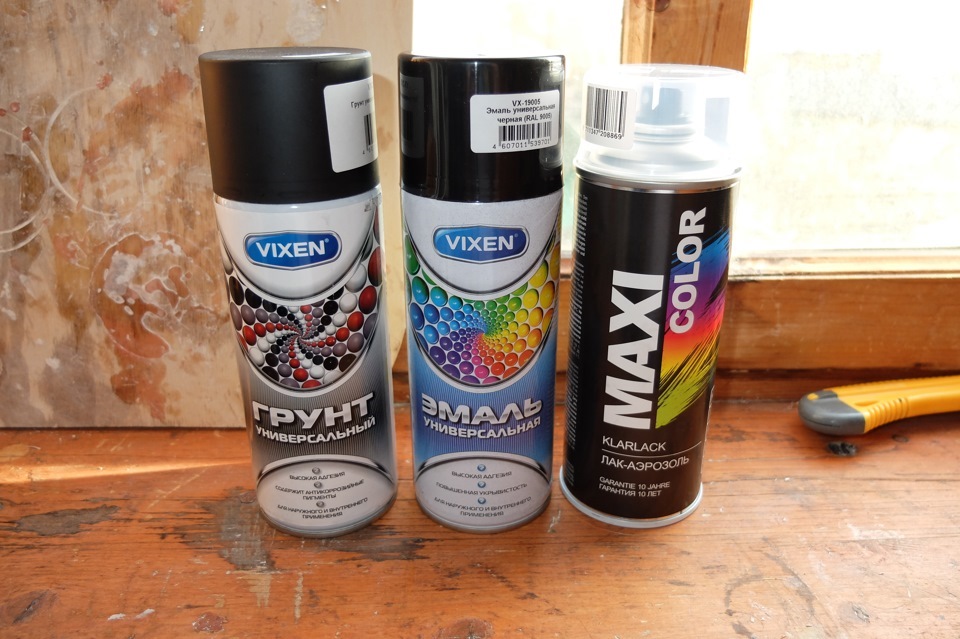

Краска, грунт и лак
Чтобы не отвечать на одни и те же вопросы:
— да, блокировка руля спилена
— иммобилайзер не выведен, через обходчик сделана смарт-карта с чипом и картоприемник
— машину можно завести как одним касанием, так и в три этапа, все как и с ключом, выжав педаль сцепления( у меня так сделано)
— да, с кнопкой удобнее чем с ключом
— «свободные руки » делать не буду.
— подиумы запениваю все, так прочнее.
