3D Модели подиумов под определенные динамики.

Все привет. Решил выложить наши старания, может скачивать и печатать. Это модели 3D подиумов для печати на 3D принтере. Все точно промерено, встает Bolt on. Ну или перерисовать под свои нужны базируясь на размерах посадочных местах под динамики или конкретный автомобиль. Все рисовалось для автомобиля Audi TT 8J. Все печатали petg пластиком.

Ural AS-W200

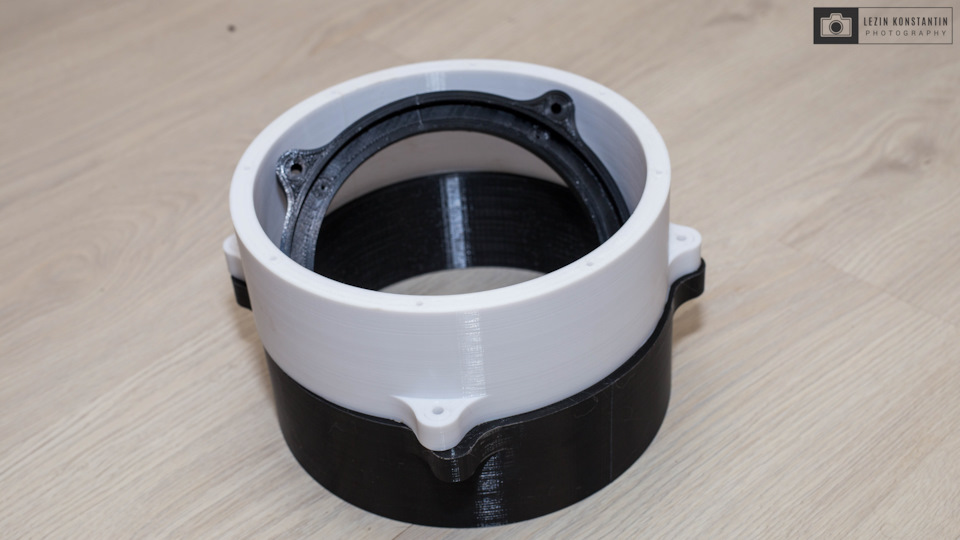

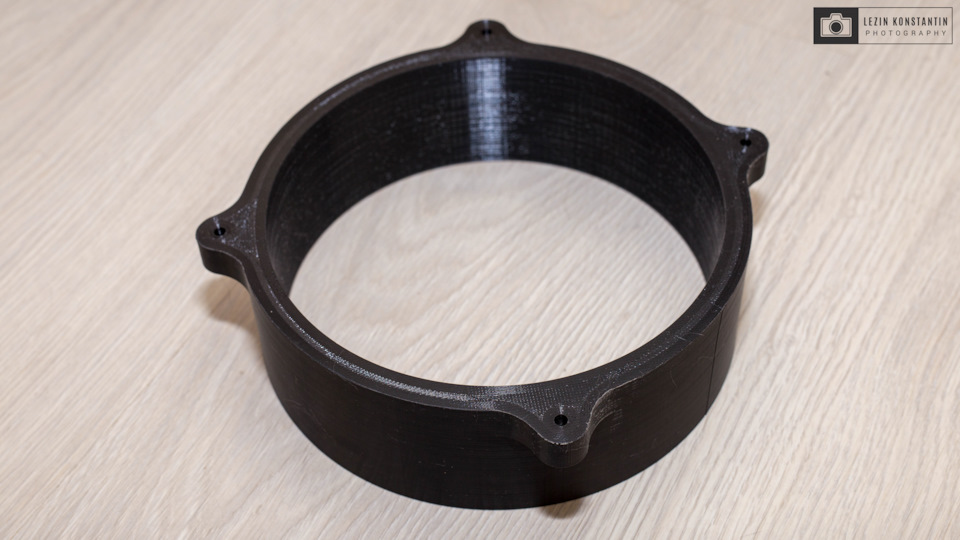

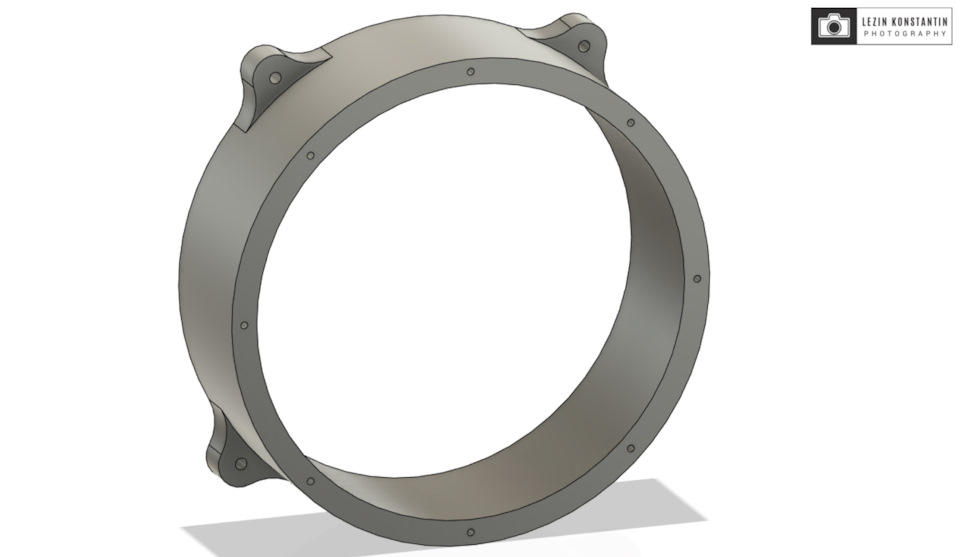

Первая модель. Передний мидбас. Рассчитана под динамик Ural AS-W200. Все встает идеально точно.

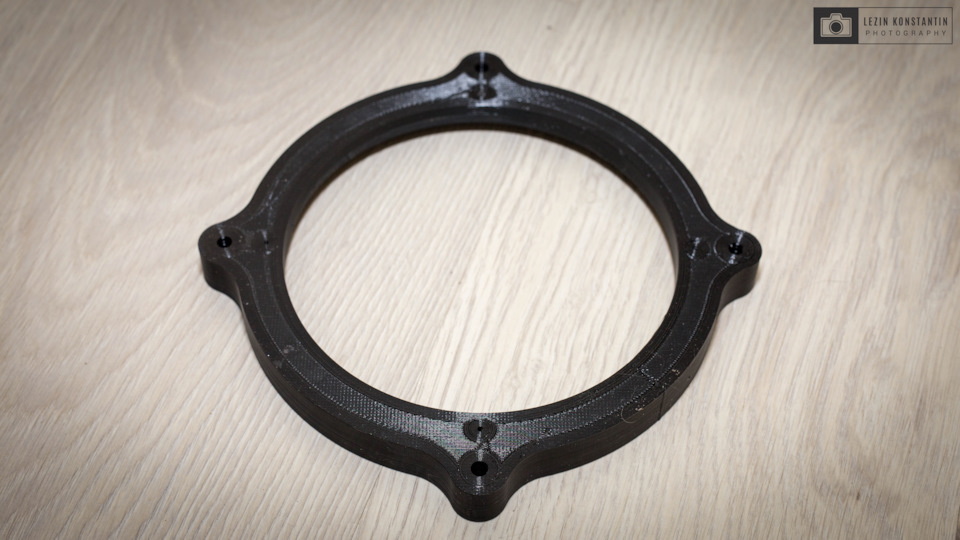

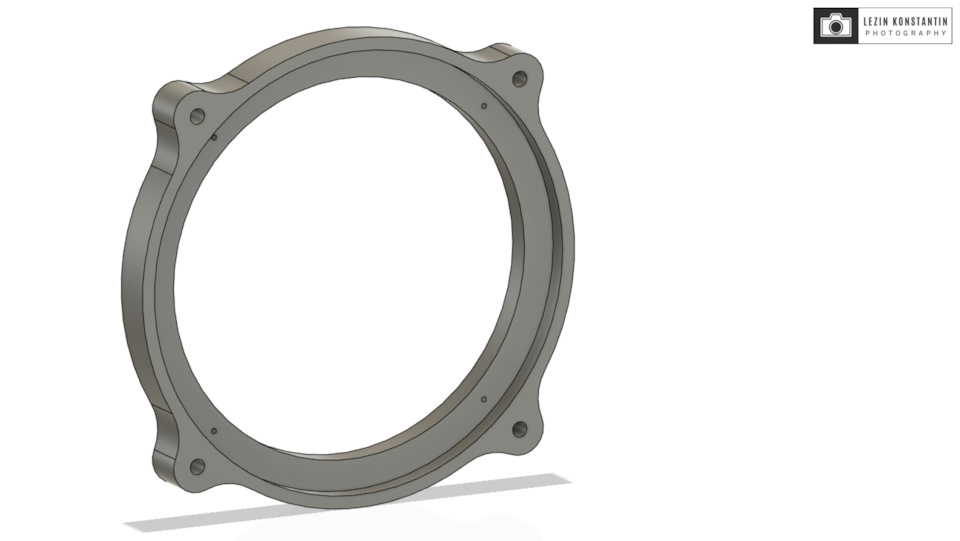

Вторая модель. Задний мидбас. Рассчитана под динамик Ural AS-W165. Все так же идеально точно.

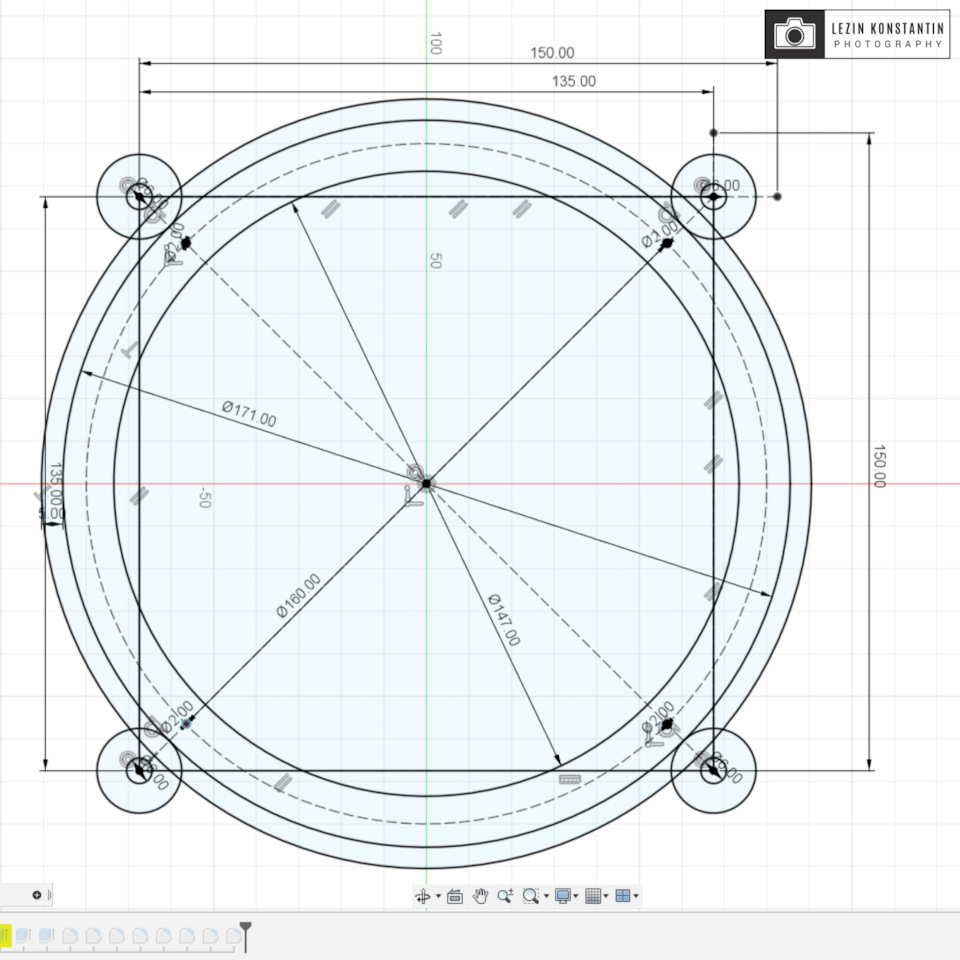

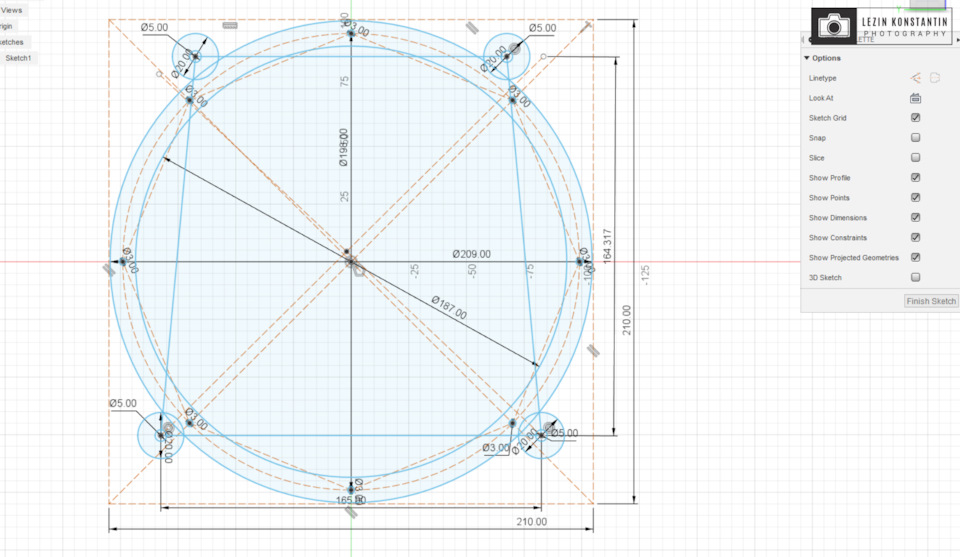

Чертеж

Audison Voce AV 3.0

Третья модель. Передняя середина. Рассчитана под динамик Audison Voce AV 3.0. Сделана с закрытым объемом. Это важно. Иначе мидбас будет сильно ему мешать. Сложно им живется в одном объеме. Примерно 0.7 литра. Больше не сделать, дальше стекло. До стекла примерно 3-4мм.

Источник

Производство автоподиумов любых масштабов

Автоподиум — это профессиональное оборудование для экспозиции машин на выставке.

Подобные установки отлично привлекают внимание целевой аудитории, особенно если металлические детали креативно сконструированы, а также оформлены со вкусом. Вращение, подъем конструкции, наличие яркого свечения и другие декоративные элементы только усиливают эффект.

Мы осуществляем разработку инновационных экспозиций по индивидуальному заказу с учетом самых современных тенденций и пожеланий заказчика. Наши эксперты подбирают идеальные решения под любые площадки и события, начиная с небольшой выставки или холла торгового центра, заканчивая презентацией на большое количество автомобилей под открытым небом.

В Limesmedia возможно изготовление подиумов под заказ для авто, с подсветкой, акустикой, вращением. Двенадцатилетний опыт позволяет нам успешно производить конструкции для сервисов, автосалонов, маркетинговых мероприятий, всевозможных съемок.

У нас заказывают подиумные и сценические конструкции с разной конфигурацией, двумя и более уровнями. Каждую экспозицию отличает надежность и возможность выдерживать многотонные нагрузки. Среди постоянных заказчиков автосалоны и их партнеры — торгово-развлекательные центры, автомастерские, выставочные площадки.

Некоторые секреты и особенности изготовления

Круглые формы делают установку элегантнее и изящнее. Поворотные конструкции и регулируемое по скорости вращение придают презентации динамику и грацию, особенно в многоуровневом исполнении. Для обустройства ступеней к сцене используем сегменты круга или полукруга. По умолчанию установка располагается параллельно уровню земли, с заездом для автомобиля. Может быть выполнен уклон в горизонтальной или вертикальной плоскости, что улучшает обзор.

Сколько стоит изготовление автоподиумов на заказ?

Стоимость производства автомобильного подиума зависит от размеров, количества модулей, элементов забора и декора, облицовки, наличия подсветки, обустройства уклона, выдерживаемой нагрузки. Свяжитесь с экспертами. Рассчитаем и озвучим предварительный бюджет, ожидаемое время изготовления.

Почему обращаются в нашу компанию?

Изготовление подиумов для авто под заказ

В Limesmedia вы можете купить автоподиум стандартного образца или заказать изготовление индивидуального по низкой цене. Для деловых и спортивных мероприятий, которые проводятся в помещении и на открытом воздухе. С подсветкой, вращением, подъемом, декорированием всевозможными материалами.

Установки испытаны в городских условиях и успешно применяются на презентациях разного масштаба. Качество автоподиумов соответствует ГОСТ и международному сертификату ISO 9001.

Источник

Подиумы в автомобиль своими руками

Современные автолюбители уделяют важное внимание акустики в автомобиле. Как известно хороший акустическая система включает в себя несколько составляющих. Для того чтобы добиться хорошего звучания звука в салоне транспортного средства, стоит уделить особое внимание установке акустической системы. Немаловажным компонентом акустической системы являются динамики на дверях автомобиля.

В зависимости от особенностей автомобиля в дверях предусматривается разъём под определенные динамики. Большинство современных автомобилей оснащается штатными динамиками в дверях, размером в 13 см.Нередко, в погоне за лучшим звучанием автомобилисты приобретают динамики большего размера, с более качественным звуком. В данном случае возникают некоторые вопросы при установке акустической системы.Для того чтобы самостоятельно установить динамик большего размера в дверь автомобиля и добиться качественного звука, необходимо самостоятельно изготовить подиум под устанавливаемые колонки.

В связи с этим возникает вопрос, как правильно изготовить подиумы своими руками, которые позволит добиться хорошего звука и будут гармонично смотреться в интерьере автомобиля.Технология изготовления автомобильных подиумов довольно проста, но при этом имеет свои характерные особенности. Поэтому рассмотрим основные особенности изготовления подиумов своими руками.

Оптимальным материалом для изготовления корпуса акустических подиумов является фанерная доска. Первым этапом изготовления подиумов, будет выпиливание кругов из указанного материала. Для получения ровные окружности, лучше всего использовать электрический лобзик. Если данного инструмента не оказалось подруг ой можно воспользоваться дрелью. Круг необходимо вырезать согласно диаметру динамиков. Поэтому перед началом работ необходимо сделать соответствующие замеры.

Существует несколько наиболее подходящих материалов, которые позволяют придать акустическим подиумом желаемую форму. Среди них: строительная пена, эпоксидка, пластичный материал, который после застывания повторяет структуру пластика.
Выбор материала для изготовления подиумов, личное дело каждого автомобилиста. Каждый состав имеет свои характерные отличия, в связи с этим в ходе проведения работ необходимо руководствоваться инструкции производителя.

Выполнение корпуса акустических подиумов.
Как уже было сказано, для изготовления каркаса лучше всего использовать фанеру. Оптимальная толщина фанеры около 5 мм. Такой материал наиболее просто в изготовлении и весьма практичен в эксплуатации. Используя электрический лобзик необходимо вырезать окружности таким образом, чтобы, динамик надёжно фиксировался в корпусе. Используя дерево или аналогичный материал изготавливаем корпус изделия в котором будет располагаться компонент акустической системы. Для того чтобы динамик надёжно держался в подиуме, необходимо изготовить дополнительные подставки. В качестве рабочего материала используем дерево и саморезы. После изготовления подставок, необходимо зафиксировать их на поверхности изделия с помощью саморезов. При этом важно соблюдать определённую силу при фиксации саморезами. Избыточное напряжения может повредить хрупкую конструкцию подиума. Для того чтобы подиум был максимально ровный, необходимо изготавливать подставки одинаковой высоты.

В зависимости от предпочтений автолюбителя на переднюю дверь автомобиля может устанавливаться несколько динамиков. Соответственно каждому из них необходимо изготовить подходящий подиум.

Для того чтобы каждый подиум плотно прилегал к поверхности двери необходимо изготовить соответствующие конструкции повторяющие габариты подиума. Изготовленные конструкции крепятся на дверь с помощью саморезов.

Варианты исполнения формы подиумов.
Следующим шагом необходимо придать подиуму желаемую форму.

1. Наиболее простым и практичным материалом для придания элементу необходимой формы, является строительная пена. Процесс изменения формы подиума достаточно прост. Для этого необходимо нанести монтажную пену на поверхность и дождаться полного её высыхания.Период высыхания состава можно узнать из комплектующие инструкции производителя. После засыхания состава, подобно скульптору придаём желаемую форму при помощи канцелярского ножа или острова лезвия.

Дальнейшим этапом обработки, будет нанесение слова шпаклевки на полученную форму. После того как шпаклёвкой полностью высохла, необходимо зачистить её с помощью наждачной бумаги небольшой зернистости.

На этом самостоятельное изготовление подиумов из фанеры и строительной пены завершено. Перед установкой в автомобиль изготовлена элементы предварительно окрашиваются в цвет двери или по желанию автолюбителя.

2. Рассмотрим второй способ изготовления подиумов для акустики, который подразумевает использование эпоксидки.
Для этого, необходимо также изготовить каркас элемента с использованием фанеры.После того как мы изготовили карманы для динамиков необходимо тщательно зачистить края с помощью наждачной бумаги.
Изготавливаем подставочное кольца и закрепляем их на корпусе с помощью саморезов.
На изготовленное изделие, натягивается эластичный материал, который в дальнейшем покрывается эпоксидной смолой.В качестве рабочего материал можно использовать капрон.
Далее, необходимо развести состав согласно комплектующей инструкции. Состав наносится на получившуюся форму в три слоя. Между нанесением последующего слоя необходимо выдержать интервал в 12 часов. После этого необходимо дождаться полного высыхания клея.

Внутреннюю полость получившегося элемента можно заполнить строительной пеной. После заполнения также дожидаемся полного высыхания состава.

Изготовленные подиуму можно покрыть антигравийным составом. Внутренняя поверхность колец и стенки, изготовленные из строительной пены легко обрабатываются обычной краской при помощи распылителя.

Окрашиваем изготовленные подставки в понравившийся цвет и ждём полного высыхания поверхности.
После этого монтируем корпус изделия на дверь автомобиля с помощью саморезов и устанавливаем новые акустические динамики. Наиболее качественного звука поможет добиться дополнительная шумоизоляция дверей автомобиля.Поэтому если вы всерьез озадачились качеством звучания музыки в авто, в обязательном порядке произведите шумоизоляцию дверей.

3. Менее распространённым, но все же применяемым на практике вариантом изготовления акустических подиумов, является выполнение из композитного пластилина. Данный материал отлично подходит для большинства модернизаций интерьера авто, поскольку обладают рядом положительных характеристик и хорошо повторяет структуру пластика.

Как правило, комплект композитного пластика включает в себя два слепка: тёмный и светлый. Для придания необходимой формы изготовленным подиумам необходимо смешать пластилин в равных пропорциях. Следующим шагом лепим необходимую форму и устанавливаемый её на поверхность, после чего дожидаемся высыхания. После высыхания композитного пластика необходимо произвести грунтовка поверхности. После высыхания грунта остается заключительный этап оформления подиумов.

Для придания элементам необходимого образа, можно воспользоваться одним из представленных вариантов.

1. Первым вариантом оформление подиумов является покраска. В ходе проведения обработки лучше всего использовать разваленную краску. Окрашиваем элемент в три слоя, с промежутками между нанесением. После высыхания краски необходимо нанести слой лака для придания поверхности блеска.

2.Альтернативный вариант оформления подиумов, является перетяжка. В данном случае лучше всего использовать эластичный материал, который легко принимает необходимую форму. Для фиксации перетяжки на корпусе изделия, можно использовать жидкий клей или аэрозоль.

Удачной модернизации интерьера и качественного звука в салоне автомобиля!

Источник

Подиумы в автомобиль своими руками

Современные автолюбители уделяют важное внимание акустики в автомобиле. Как известно хороший акустическая система включает в себя несколько составляющих. Для того чтобы добиться хорошего звучания звука в салоне транспортного средства, стоит уделить особое внимание установке акустической системы. Немаловажным компонентом акустической системы являются динамики на дверях автомобиля.

В зависимости от особенностей автомобиля в дверях предусматривается разъём под определенные динамики. Большинство современных автомобилей оснащается штатными динамиками в дверях, размером в 13 см.Нередко, в погоне за лучшим звучанием автомобилисты приобретают динамики большего размера, с более качественным звуком. В данном случае возникают некоторые вопросы при установке акустической системы.Для того чтобы самостоятельно установить динамик большего размера в дверь автомобиля и добиться качественного звука, необходимо самостоятельно изготовить подиум под устанавливаемые колонки.

В связи с этим возникает вопрос, как правильно изготовить подиумы своими руками, которые позволит добиться хорошего звука и будут гармонично смотреться в интерьере автомобиля.Технология изготовления автомобильных подиумов довольно проста, но при этом имеет свои характерные особенности. Поэтому рассмотрим основные особенности изготовления подиумов своими руками.

Оптимальным материалом для изготовления корпуса акустических подиумов является фанерная доска. Первым этапом изготовления подиумов, будет выпиливание кругов из указанного материала. Для получения ровные окружности, лучше всего использовать электрический лобзик. Если данного инструмента не оказалось подруг ой можно воспользоваться дрелью. Круг необходимо вырезать согласно диаметру динамиков. Поэтому перед началом работ необходимо сделать соответствующие замеры.

Существует несколько наиболее подходящих материалов, которые позволяют придать акустическим подиумом желаемую форму. Среди них: строительная пена, эпоксидка, пластичный материал, который после застывания повторяет структуру пластика.
Выбор материала для изготовления подиумов, личное дело каждого автомобилиста. Каждый состав имеет свои характерные отличия, в связи с этим в ходе проведения работ необходимо руководствоваться инструкции производителя.

Выполнение корпуса акустических подиумов.
Как уже было сказано, для изготовления каркаса лучше всего использовать фанеру. Оптимальная толщина фанеры около 5 мм. Такой материал наиболее просто в изготовлении и весьма практичен в эксплуатации. Используя электрический лобзик необходимо вырезать окружности таким образом, чтобы, динамик надёжно фиксировался в корпусе. Используя дерево или аналогичный материал изготавливаем корпус изделия в котором будет располагаться компонент акустической системы. Для того чтобы динамик надёжно держался в подиуме, необходимо изготовить дополнительные подставки. В качестве рабочего материала используем дерево и саморезы. После изготовления подставок, необходимо зафиксировать их на поверхности изделия с помощью саморезов. При этом важно соблюдать определённую силу при фиксации саморезами. Избыточное напряжения может повредить хрупкую конструкцию подиума. Для того чтобы подиум был максимально ровный, необходимо изготавливать подставки одинаковой высоты.

В зависимости от предпочтений автолюбителя на переднюю дверь автомобиля может устанавливаться несколько динамиков. Соответственно каждому из них необходимо изготовить подходящий подиум.

Для того чтобы каждый подиум плотно прилегал к поверхности двери необходимо изготовить соответствующие конструкции повторяющие габариты подиума. Изготовленные конструкции крепятся на дверь с помощью саморезов.

Варианты исполнения формы подиумов.
Следующим шагом необходимо придать подиуму желаемую форму.

1. Наиболее простым и практичным материалом для придания элементу необходимой формы, является строительная пена. Процесс изменения формы подиума достаточно прост. Для этого необходимо нанести монтажную пену на поверхность и дождаться полного её высыхания.Период высыхания состава можно узнать из комплектующие инструкции производителя. После засыхания состава, подобно скульптору придаём желаемую форму при помощи канцелярского ножа или острова лезвия.

Дальнейшим этапом обработки, будет нанесение слова шпаклевки на полученную форму. После того как шпаклёвкой полностью высохла, необходимо зачистить её с помощью наждачной бумаги небольшой зернистости.

На этом самостоятельное изготовление подиумов из фанеры и строительной пены завершено. Перед установкой в автомобиль изготовлена элементы предварительно окрашиваются в цвет двери или по желанию автолюбителя.

2. Рассмотрим второй способ изготовления подиумов для акустики, который подразумевает использование эпоксидки.
Для этого, необходимо также изготовить каркас элемента с использованием фанеры.После того как мы изготовили карманы для динамиков необходимо тщательно зачистить края с помощью наждачной бумаги.
Изготавливаем подставочное кольца и закрепляем их на корпусе с помощью саморезов.
На изготовленное изделие, натягивается эластичный материал, который в дальнейшем покрывается эпоксидной смолой.В качестве рабочего материал можно использовать капрон.
Далее, необходимо развести состав согласно комплектующей инструкции. Состав наносится на получившуюся форму в три слоя. Между нанесением последующего слоя необходимо выдержать интервал в 12 часов. После этого необходимо дождаться полного высыхания клея.

Внутреннюю полость получившегося элемента можно заполнить строительной пеной. После заполнения также дожидаемся полного высыхания состава.

Изготовленные подиуму можно покрыть антигравийным составом. Внутренняя поверхность колец и стенки, изготовленные из строительной пены легко обрабатываются обычной краской при помощи распылителя.

Окрашиваем изготовленные подставки в понравившийся цвет и ждём полного высыхания поверхности.
После этого монтируем корпус изделия на дверь автомобиля с помощью саморезов и устанавливаем новые акустические динамики. Наиболее качественного звука поможет добиться дополнительная шумоизоляция дверей автомобиля.Поэтому если вы всерьез озадачились качеством звучания музыки в авто, в обязательном порядке произведите шумоизоляцию дверей.

3. Менее распространённым, но все же применяемым на практике вариантом изготовления акустических подиумов, является выполнение из композитного пластилина. Данный материал отлично подходит для большинства модернизаций интерьера авто, поскольку обладают рядом положительных характеристик и хорошо повторяет структуру пластика.

Как правило, комплект композитного пластика включает в себя два слепка: тёмный и светлый. Для придания необходимой формы изготовленным подиумам необходимо смешать пластилин в равных пропорциях. Следующим шагом лепим необходимую форму и устанавливаемый её на поверхность, после чего дожидаемся высыхания. После высыхания композитного пластика необходимо произвести грунтовка поверхности. После высыхания грунта остается заключительный этап оформления подиумов.

Для придания элементам необходимого образа, можно воспользоваться одним из представленных вариантов.

1. Первым вариантом оформление подиумов является покраска. В ходе проведения обработки лучше всего использовать разваленную краску. Окрашиваем элемент в три слоя, с промежутками между нанесением. После высыхания краски необходимо нанести слой лака для придания поверхности блеска.

2.Альтернативный вариант оформления подиумов, является перетяжка. В данном случае лучше всего использовать эластичный материал, который легко принимает необходимую форму. Для фиксации перетяжки на корпусе изделия, можно использовать жидкий клей или аэрозоль.

Удачной модернизации интерьера и качественного звука в салоне автомобиля!

Источник

Зачем нужен подиум для динамиков, и как его сделать своими руками

Многие автомобилисты, покупая машину, первым делом стремятся улучшить и усовершенствовать звучание аудиосистемы. Для этого применяется целый ряд различных решений.

Одним из них является установка подиума под динамики. Это делается для того, чтобы улучшить звук и увеличить качество работы акустики.

Причём вовсе необязательно обращаться в тюнинг-ателье. Многим автолюбителям удаётся добиться желаемого результата, просто проведя несколько часов в собственном гараже.

Какие преимущества дают подиумы

Прежде чем приступить к сборке подиума под динамики своими руками для автомобиля, не будет лишним узнать, зачем вообще их делают и что они дают.

Акустические подиумы объективно имеют целый ряд преимуществ. Кто-то просто монтирует динамик, причём достаточно мощный и качественный, но подиум решает не использовать. Хотя при этом качество звучания будет значительно слабее, нежели с дополнительной конструкцией.

Также стоит добавить, что с установкой проблем особо не возникает. Здесь точно не придётся вырезать металлические элементы двери. Зато наверняка пропадут шумы, прибавятся низкочастотные звуки, звучание станет более прозрачным. Разумеется, если водитель не является меломаном и ему главное, чтобы просто была музыка, все эти доработки окажутся лишними и ненужными. Но те, кто разбирается в автозвуке и любит наслаждаться музыкой, прекрасно понимают, что без подиума никуда.

Ещё подиум становится конструктивным решением, позволяющим установить колонки или динамики солидных размеров, под которые штатно в машине посадочных мест не предусмотрено.

Касательно того, что ещё могут давать подиумы, стоит подчеркнуть несколько моментов:

Процесс изготовления и монтажа

Приступая к изготовлению подиумов для авто, нужно продумать план действий и разделить всю работу на несколько ключевых этапов.

На результат может повлиять каждый из шагов, потому подходить к работе следует максимально ответственно, строго следуя инструкциям и заранее просчитывая все мелочи.

Самостоятельное изготовление подиумов для размещения акустики в салоне или багажнике авто не кажется таким сложным, если всё разбить на чёткие и последовательные шаги. От автовладельца требуется:

Теперь каждый шаг стоит рассмотреть отдельно.

Прежде чем рисовать чертежи и вырезать детали, нужно выбрать место, где в последующем будет располагаться конструкция.

Чего точно не стоит делать, так это собирать акустическую систему и только потом искать, куда бы её вмонтировать. Есть риск банально не найти место и не вписаться в размеры элементов салона или даже просторного багажного отсека.

Форма

Чтобы установить ВЧ твитеры, то есть высокочастотные динамики, мощные колонки, нужно предварительно определиться с формой будущей конструкции.

Выбирается форма подиума исходя из того, какая по конфигурации сама колонка или пищалка. Это может быть круг, овал, квадрат и пр.

Форму каждый автомобилист выбирает самостоятельно, исходя из особенностей машины, аудиосистемы, собственных пожеланий и дизайнерских идей. Тут главное, чтобы конструкция была не только эстетически привлекательной, но ещё и достаточно практичной.

Очень часто, не продумав заранее форму подиума, водитель сталкивается с тем, что устройство в итоге мешает нормально дёргать ручку двери либо опускать стекло в машине.

Так что уже на первом этапе можно потенциально допустить серьёзную ошибку.

Продумав форму, следует выполнить 3 действия:

Получается своего рода шаблон. С ним можно переходить к следующему этапу.

Площадка

Далее идёт площадка под динамик, которая также имеет большое значение.

На этот счёт специалисты дают следующие рекомендации:

Для изготовления подиумов можно использовать ДСП или фанеру. Но их толщина должна составлять 6–8 мм.

Таким вот образом нужно выпилить две формы. По аналогии вырезаются фанерные кольца. В дальнейшем декоративное кольцо из выбранного материала просто приклеивается к основанию и фиксируется дополнительно гвоздиками либо мощным степлером.

Сборка конструкции

Далее идёт уже непосредственно сама сборка подиума. Здесь ничего сложного нет.

Рекомендации будут следующими:

Соединять конструкцию только клеем можно, но при сильных вибрациях и тряске такое крепление может не выдержать.

Так что перестраховаться, дополнительно воспользовавшись саморезами или даже гвоздями, не будет лишним.

Наполнение

Когда сборка практически завершена, выполняется наполнение подиума. Важно, как и чем он будет наполняться.

Чем жёстче получится конструкция каркаса, тем это лучше для звучания.

Для новичка в вопросах о том, как сделать подиум для установки колонок в машине и чем его наполнить, оптимальным решением станет строительная пена. Она же монтажная пена.

Материал достаточно прочный и крайне удобный в работе. Хотя по прочности у монтажной пены есть серьёзный конкурент. Это эпоксидная смола. Её проблема в том, что далеко не все умеют работать с этим материалом. Потому, если это первый подиум в жизни автомобилиста, всё же правильнее воспользоваться пеной.

Используется монтажная пена предельно просто:

Некоторые автомобилисты воспринимают срезку лишней пены как некое творчество. Ведь на этом этапе можно задать определённую форму, изгибы, придать подиуму необычный внешний вид. Задача заключается в том, чтобы срезать всё лишнее.

Но на этом работа не заканчивается. Далее необходимо:

Чтобы ускорить процесс шлифовки, можно воспользоваться шлифовальным кругом. Только не стоит прикладывать слишком большие усилия к электроинструменту.

Некоторые автолюбители на этом этапе и заканчивают.

В действительности подиуму стоит придать дополнительную жёсткость. Для этого отлично подойдёт оклейка с помощью стеклоткани, пропитанной эпоксидной смолой.

На этот счёт можно дать такие рекомендации:

Всё, каркас полностью готов. Но ещё одним немаловажным моментом будет придание конструкции декоративности. Для этого применяется перетяжка.

Обтяжка подиума

Самостоятельное обтягивание самодельного и уже фактически готового подиума подразумевает использование различных материалов. Тут уже выбор зависит от самого автовладельца.

Обычно материал выбирают в соответствии с обивкой дверей, куда будет монтироваться подиум.

Если исходить из эксплуатационных характеристик и стоимости, то тут оптимальным выбором можно считать искусственную кожу.

Натяжка материала выполняется от кольца в направлении к краям изделия. Можно вырезать из кожи выкройки по шаблону, оставив запас в несколько сантиметров с каждой стороны для фиксации. Крепление выполняется с помощью степлера. Все излишки предварительно вырезаются. Усилить качество соединения на краях можно клеем или эпоксидной смолой.

На завершающем этапе выполняется уже непосредственно сама установка. Тут сложно давать рекомендации, поскольку конструкция у разных машин может существенно отличаться. Автомобилист лучше знает, как на его авто снять те или иные элементы, куда установить подиум и пр.

Прежде чем окончательно фиксировать подиум с уже вмонтированными динамиками, нужно обязательно включить аудиосистему и проверить её в работе.

Если звучание полностью удовлетворяет автомобилиста, можно завершать монтаж. При обнаружении каких-то недочётов лучше их сразу устранить.
