Подключение магнитолы 7018в к автомобилю
Установка и тестирование магнитолы 7018B
После долгих раздумий приобрел магнитолу AMPrime 7018B на AliExpress. Основным аргументом в ее пользу была цена и камера заднего вида в комплекте. Также докупил переходник TOYOTA-ISO для подключения.
С установкой магнитолы никаких проблем не возникло, все встало в штатные места, и сверлить ничего не пришлось.
По итогам двух месяцев эксплуатации считаю эту магнитолу достаточно хорошей за такую цену.
Достоинства:
• Неплохой звук. Не заметил разницы со стареньким 1DIN Sony.
• Большой 7″ экран;
• Воспроизводит mp3, flac, aac и wav;
• Вход на передней панели под USB, AUX и SD;
• Умеет уменьшать подсветку экрана при включении габаритов;
• Умеет полностью выключать экран и не включает его при переключении песен и изменении громкости;
• Можно подключить телефон по bluetooth и звонить/отвечать, слушать музыку. Собеседника отлично слышно мне и наоборот;
• есть IR-пульт в комплекте и можно докупить джойстик на руль.
Недостатки:
• не умеет включать предыдущую песню при случайном порядке воспроизведения;
• не умеет воспроизводить в случайном порядке внутри одной папки. Может только по всей флешке;
• выключается при заводке двигателя;
• медленно изменяет громкость колесиком;
• косячно читает теги. Вообще не отображает картинку альбома, хотя есть место. У flac не правильно читает название альбома.
• неудобное расположение механических кнопок вперед/назад.
Далее планирую установить камеру заднего вида.
Также в планах доработать кабель-переходник, чтобы магнитола не отключалась при заводке двигателя.
Магнитола с камерой – 2072,71 руб.
Кабель-переходник – 300 руб.
Установил новую китайскую магнитолу 7018b
Доброго всем здравия!
Иду я как-то, пол года назад, в гараж. Мимо проезжает друг, останавливается и как обычно спрашивает: — ПОДВЕЗТИ? Я естественно отказываюсь, так как идти всего 200 метров. И тут боковым взглядом вижу у него в машине установлена магнитола новая. Естественно начал узнавать, что да как. Как называется, какие функции и т.д. Услышав, что в ней есть ВСЁ, сразу подумал про цену, она наверное должна быть кругленькая. А вот и нет, всего 3500 руб (на 20.05.2016 г.).
Недолго думая, я узнал где он её взял и сам себе заказал такую же с aliexpress.com, тем более с этого сайта регулярно что-то заказываю. Нашел подходящий вариант с положительными отзывами и купил. И через месяц она пришла. Быстро установил в папину машину (Nissan Tiida Latio). Спросите почему не себе, да все потому, что у меня уже все установлено, и камера и блютус и цифровое ТВ и т.д.
Магнитолка хоть и Китайская, но читала действительно все форматы видео, работал безупречно блютус с возможностью производить звонки и прослушивать музыку с телефона. Сенсор работал очень легко. Яркость регулируется (можно ярко, можно немного приглушить, и что самое важное можно вообще отключить экран). Все были рады.
На моей Тииде установлен выдвижной монитор и честно говоря это немного напрягало. После того как машину заводишь он сам закрывается (так как питание перестает подаваться, это особенность ниссанов). Плюс постоянно приходилось открывать монитор когда сдаешь задним ходом, это очень не удобно. Еще цифровая приставка не все форматы видео поддерживает. А вот сама магнитола меня радовала. НО… Я решил себе тоже заказать такую магнитолу как и папе.
Пришла опять через месяц (на Дальний Восток в Биробиджан). Старые магнитолы и приборы снял и установил эту. СУПЕР! все СУПЕР! любые фильмы, музыка, блютус. Все работает.
Подключение Podofo 7010b, 7018B, 7023B, камера заднего вида, кнопки руля и телефон
Подключение магнитолы Podofo 7018(10, 23)B, схемы распиновки и видео подключения
Подключение магнитолы 7018(10, 23)B к рулю
Подключение магнитолы 7018(10, 23)B к телефону
Подключение камеры заднего вида на 7018(10, 23)B
Подключение магнитолы Podofo 7018(10, 23)B, схемы распиновки и видео подключения
Магнитолы Podofo весьма хороши своей ценой, довольно неплохим качеством и широчайшим функционалом. Конечно, меломану и любителю HI-RES форматов (они поддерживают, но качество оставляет желать лучшего) они вряд ли подойдут, зато порадуют обычных пользователей, которые слушают популярные форматы музыки и не предъявляют к магнитоле высоких требований в отношении качества звучания. Больше всего эти магнитолы (7010B, 7018B, 7023B) впечатляют своим, так сказать «бытовым» функционалом. Это и возможности подключения камер (задней и передней) и даже камера в комплекте (это за 3 то тысячи рублей, но тольку 7023B), легкая дружба с телефоном и отсюда вытекающие возможности звонить и использовать навигацию. Но следует отметить, что модель 7023B не на базе андроид, тем не менее, соединяется с телефоном посредством MirrorLinks. Это то же самое зеркальное отображение экрана. Хотя некоторые пользователи отмечают весьма сильную глючность или вовсе неработоспособность этой функции.
Итак, можно резюмировать, что магнитолы Podofo стоят своих денег и перейти уже к самому описанию процессов подлючения магнитол 7010B, 7018B и 7023B в автомобиле, подключении к ним кнопок руля и подробному подключению к ним телефона. Начнем со схемм подключения и распиновок:
Схема распиновки и подключения магнитолы Podofo 7010B
Схема распиновки магнитолы Podofo 7018B
Схема распиновки и подключения магнитолы Podofo 7018B
Схема распиновки и подключения магнитолы Podofo 7023B
Схема распиновки и подключения Podofo на Android 8.1
Общая схема распиновки и подключения магнитол Podofo
Еще одна подробная общая схема распиновки и подключения магнитол Podofo
Цветовое обозначение проводов для подключения магнитол Podofo
Видео установки и подключения магнитол Podofo
Видео распиновки и подключения магнитол Podofo
Подключение магнитолы 7018(10, 23)B к рулю
Схема подключения штатных кнопок на руле автомобиля к магнитолам Podofo 7010B, 7018B, 7023B
Подробная схема подключения штатных кнопок на руле автомобиля к магнитолам Podofo 7010B, 7018B, 7023B на примере разъема Форд (будет понятен принцип подключения на любом другом автомобиле)
Подключение магнитолы 7018(10, 23)B к телефону
Так же и здесь предлагаем вам посмотреть небольшой видеоролик о подключении телефона (смартфона) через MirrorLinks к магнитоле Podofo (на примере 7018B):
Подключение камеры заднего вида на 7018(10, 23)B
Схема подключения камеры заднего вида к магнитолам Podofo 7010B, 7018B, 7023B
Естественно, для большей ясности и понимания происходящего мы с вами посмотрим видео подключения камеры заднего вида на магнитолы Podofo 7010B, 7018B, 7023B на примере 7018B
Для еще более детального рассмотра подключения камер заднего вида, как на Подофо, так и на другие китайские магнитолы предлагаю посмотреть нашу станицу по подключении камер заднего вида к китайским магнитолам (в том числе и марки Podofo). Там все описано гораздо пространее и видеороликов больше.
Сенсорная магнитола 7018В, подключение, рамка, джойстик
Всем привет. Летом мало свободного времени для занятия машиной, поэтому запись на 1,5 месяца позже. Магнитола была куплена еще весной и долго ждала своего часа. Одна из самых бюджетных в Китае.
минусы:
— экран матовый, цвета не сочные
— сенсор резистивный, реагирует не всегда четко
— звонки через телефон (как в бочке с эффектом эхо)
плюсы:
+большой экран
+радио работает отлично со штатной антеной
+моментально коннектится по блютуз
+звук хороший (не отличный) и с карты и по блютузу и по радио
+быстро загружеется
+выбор подсветки кнопок
+беспроводной пульт
+быстро читает флэшки и хорошо воспроизводит видео (без тормозов)
+возможность подключения подрулевого джойстика
+ на меган 2 устанавливается с минимумом переделок

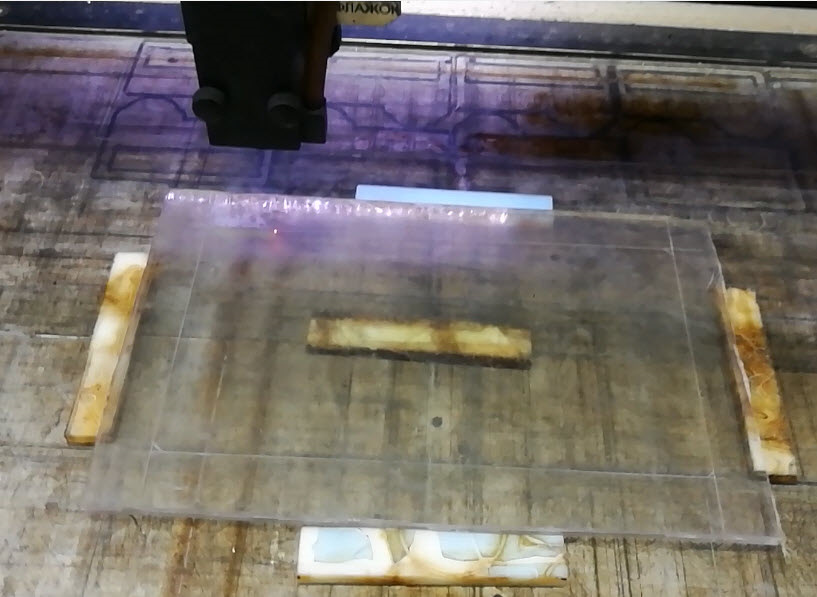

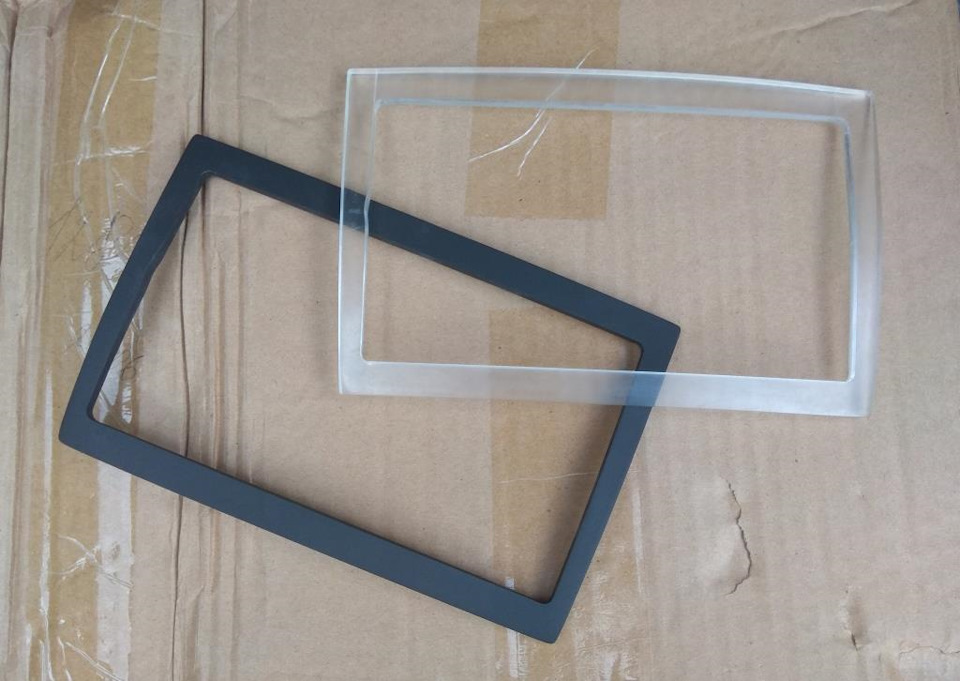

Для магнитолы была изготовлена переходная рамка из куска оргстекла толщиной 0,5 мм.
Вырезали на лазерном станке, потом гнул и подгонял нагревая феном.
Получилось не с первого раза
Далее сделал адаптацию подрулевого джойстика
Подключение делал по этой схеме к разъему дисплея с часами
Также подключил камеру заднего вида, купленную отдельно. Все ссылки под видео на Ютубе, переходите подписывайтесь.
Магнитола 7018b схема подключения
После долгих раздумий приобрел магнитолу AMPrime 7018B на AliExpress. Основным аргументом в ее пользу была цена и камера заднего вида в комплекте. Также докупил переходник TOYOTA-ISO для подключения.
С установкой магнитолы никаких проблем не возникло, все встало в штатные места, и сверлить ничего не пришлось.
По итогам двух месяцев эксплуатации считаю эту магнитолу достаточно хорошей за такую цену.
Достоинства:
• Неплохой звук. Не заметил разницы со стареньким 1DIN Sony.
• Большой 7″ экран;
• Воспроизводит mp3, flac, aac и wav;
• Вход на передней панели под USB, AUX и SD;
• Умеет уменьшать подсветку экрана при включении габаритов;
• Умеет полностью выключать экран и не включает его при переключении песен и изменении громкости;
• Можно подключить телефон по bluetooth и звонить/отвечать, слушать музыку. Собеседника отлично слышно мне и наоборот;
• есть IR-пульт в комплекте и можно докупить джойстик на руль.
Недостатки:
• не умеет включать предыдущую песню при случайном порядке воспроизведения;
• не умеет воспроизводить в случайном порядке внутри одной папки. Может только по всей флешке;
• выключается при заводке двигателя;
• медленно изменяет громкость колесиком;
• косячно читает теги. Вообще не отображает картинку альбома, хотя есть место. У flac не правильно читает название альбома.
• неудобное расположение механических кнопок вперед/назад.
Далее планирую установить камеру заднего вида.
Также в планах доработать кабель-переходник, чтобы магнитола не отключалась при заводке двигателя.
Магнитола с камерой – 2072,71 руб.
Кабель-переходник – 300 руб.
В понятие «китайская автомагнитола» входит вся аудиотехника как местных, так и популярных мировых марок, произведенная в Китае. Благодаря тому, что устройства изготавливаются под контролем специалистов фирм-правообладателей брендов, их сертификация проходит по международным стандартам. Поэтому подключение китайской магнитолы 2 din по схеме, имеющейся в инструкции, труда не составит, а обозначение выводов не отличается от устройств европейских или японских производителей.
Особенности китайских автомагнитол
Магнитолы формата 2 din существенно отличаются от устройств меньшего размера. Эти многофункциональные модули с жидкокристаллическим экраном диагональю 7 дюймов позволяют не только прослушивать музыку, но и смотреть видео. Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза. Пользователи отмечают их стабильную работу и качественный звук.
Чаще всего китайские магнитолы 2 дин формата оборудованы GPS-модулем. При наличии такого автомобильного проигрывателя отпадает необходимость в покупке навигатора. К китайскому головному устройству (ГУ) такого формата можно подсоединить дополнительные гаджеты: мультируль, камеру заднего вида, антенну GPS. Это несколько видоизменяет схему подключения автомагнитолы, т.к. появляются новые провода, которых не было на штатной фишке.
В большинстве случаев в комплекте аудиоустройства имеются коннекторы ISO с проводами. В противном случае придется покупать переходник для подключения приобретенного автомобильного проигрывателя. Коммутация устройства с источником электроэнергии труда не составит, т. к. распиновка магнитол обоих форматов идентична.
Провод постоянного напряжения +12В желтого цвета подсоединяется непосредственно к АКБ через предохранительное устройство.
Красный провод управления подсоединяется к замку зажигания. Желательно, чтобы при повороте ключа в положение АСС, кроме ГУ, других потребителей не было. Это уменьшит нагрузку на аккумулятор. Черный провод («масса») лучше соединить с отрицательной клеммой АКБ, а не с кузовом автомобиля, т. к. 2 din магнитола — энергоемкое устройство.
В ГУ реализована возможность уменьшать яркость подсветки кнопок и экрана при включении габаритных огней. Это дает возможность не слепить водителя в темное время суток. Питание обеспечивает провод с маркировкой ILL. Выводы KAY1 и KAY2 отвечают за подключение пульта дистанционного управления автомагнитолой (мультируль).
Подсоединение динамиков
За подключение акустической системы китайской 2 din магнитолы отвечают провода:
Первые 2 подключают фронтальные динамики, остальные — задние. К колонкам подходят по 2 провода — положительный и отрицательный. Чистый цвет — это «+», а аналогичный с черной полосой — «-«.
Необходимо помнить, что несоблюдение полярности при подключении динамиков, приведет к искажению звука, т. к. устройства будут работать в противофазе.
Если на автомобиле проводится замена штатного ГУ на «китайца», а маркировка проводов акустики не соответствует коннекторам ISO, то надо помнить, что кабель с широкой клеммой — положительный, а с узкой — отрицательный.
Если на подключаемом автомобильном проигрывателе выходы на колонки имеют дополнительные разъемы типа «тюльпан», то использовать их целесообразно в том случае, если такое же подключение имеется и на автомобильной акустике.
Подключение аудиосистемы
Самому подключить китайскую 2 дин магнитолу человеку, имеющему минимальные познания в электротехнике, несложно. Надо только точно следовать прилагаемой инструкции. Кроме подсоединения 4 колонок имеется возможность для подключения усилителя или сабвуфера. За это отвечает провод с маркировкой AMP-CONT. На линии имеется встроенный предохранитель, а питание подается с задержкой времени 8-10 секунд для уменьшения помех, возникающих во время включения автомобильного проигрывателя.
Акустика подключается к 2din магнитоле специальными акустическими многожильными проводами. Длина их должна быть минимальной для уменьшения сопротивления линии. Делать скрутки проводов нежелательно, т. к. это отражается на качестве звучания. Лучше использовать специальные разъемы.
Подключение антенны
Имея в машине магнитолу, некоторые автолюбители предпочитают слушать музыку или просматривать видео. Но многие водители любят прослушивать в пути любимые радиостанции, поэтому в каждой автомобильной аудиосистеме предусмотрен FM-тюнер. Для его нормальной работы необходима внешняя антенна. Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Питание антенны подается от автомобильной сети через магнитолу.
Китайские аудиоустройства оборудованы специальным выводом с обозначением ANT. В зависимости от настроек питание может подаваться на антенну при включении магнитолы или только радио. Антенный кабель подсоединяется к специальному гнезду, расположенному на задней стенке устройства. Принимающую часть располагают на лобовом стекле. Активная антенна подключается 3 проводами:
В случае установки простого приемного устройства для улучшения качества принимаемого сигнала дополнительно используют антенный адаптер, имеющий в своем составе усилитель. В магнитолах с GPS-модулем применяют активный приемник GPS, который обеспечивает устойчивую работу как навигатора, так и радиоприемника. Подключается аналогично активной антенне для автомагнитолы.
В самом начале нашей статьи определимся с понятием «китайские магнитолы», для того чтобы не возвращаться к нему впоследствии. Итак. На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний. Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР.
Схема
Китайские проигрыватели для легковых автомобилей
Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.
Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.
Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.
Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).
Подключение 2 din через разъем ISO
Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику.
Все работы по подключению автомагнитолы производятся через разъем ISO, который состоит из двух штекерных коробок – А и В (каждая содержит восемь контактных соединений) или одной объединенной коробки, где А — штекер силовых подключений магнитолы, В — отвечает за автомобильную акустику.
Стандартная схема подключения по проводам (распиновка) выглядит следующим образом.
Подключая автомагнитолу, очень важно не перепутать контактные группы проводов. Так как именно от них зависит качество звучания вашего оборудования. А зачастую и сохранность самой аппаратуры.
Камера заднего вида
О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.
По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:
В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.
Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.
Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.
Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.
Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».
Производим настройку картинки и расположения камеры.
Мультируль
Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.
Для осуществления данного подключения понадобятся:
Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.
