Подключение odis к авто
Установка ODIS Service 3.0.3 и ODIS Engineering 6.6.1 Frankenstein
В прошлом году мною был приобретен у китайских партнеров (DigiMotor) VAS5054a
7. Выбираем 4 языка — DE, GB, US, RU.
8. Начинается процесс обновления. Занять он может некоторое время.
Обновление будет одно 9.3.10.
9. После установки обновления ODIS сам запустится.
10. Проверяем обновился ODIS или нет. Версия должна быть как на фото. Для проверки раскрываем справа меню «Информация о программе», кликаем «Версии»
Если все как в примере, ODIS S вы установили. Берем ваш VAS5054a, ноут и топаем к машине.
Подключаем шнур сначала к авто, потом к ноуту, заводим. В диспетчере устройств винды должно появится новое устройство VAS5054 (возможно винда будет ставить драйвер, у меня драйвер уже был).
Теперь можно приступать к установке ODIS Engineering 6.6.1 Frankenstein
1. Запускаем установщик OffboardDiagSetup-Engineering_6_6_1.exe из папки Frankenstein edition\01.Setup. Не изменяем пути установки. Возможно оно и будет работать, но лучше ничего не менять!
2. Жмем далее. ODIS просит указать файл лицензии. Указываем файл license.dat из папки Frankenstein edition\02.Patch License.
3. Устанавливаем шрифт Arialuni.ttf из папки Frankenstein edition\02.Patch License.
4. Жмем далее и ждем полной установки. После завершения установки, копируем с заменой файл OffboardDiagLauncher.exe из папки Frankenstein edition\02.Patch License в папку C:\Program Files (х86)\Offboard_Diagnostic_Information_System_Engineering
5. Монтируем образ postsetup_66.1.90 FE by Aleck.iso из папки Frankenstein edition\03.PostSetup на виртуальный диск.
6. Запускаем ODIS Engineering. Ярлык уже создан на рабочем столе и в меню пуск ( такая желтая иконка с «мясорубкой»).

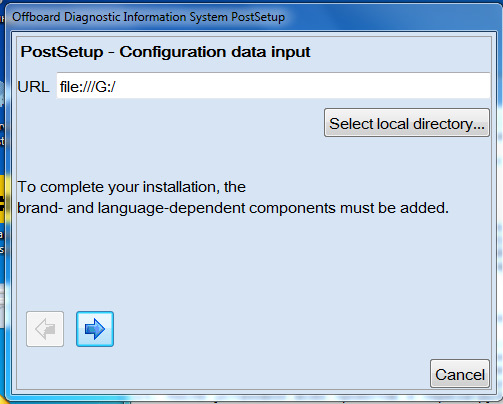

7. Должно появится окно. Указываем папку Postsetup, который смонтировали на виртуальный диск.

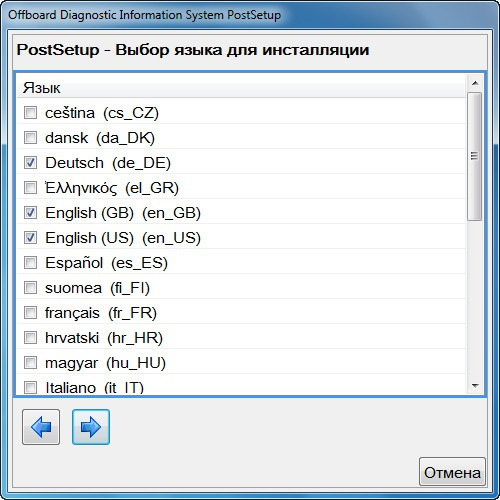

8. Выбираем 4 языка — DE, GB, US, RU.
9. Начинается процесс обновления. Занять он может некоторое время.
10. После окончания обновления монтируем образ Projects.iso из папки Frankenstein edition\04.Projects.
11. Возвращаемся в ODIS. Скорее всего язык в нем стоит английский по умолчанию. Для выбора русского нажимаем кнопку «Admin» (справа вверху), на вкладке «General», выбираем «language» и из списка выбираем русские. Жмем Save.
12. Далее во вкладке «Общее», выбираем пункт «диагностические данные». В каждом пункте «Индексный файл обновления 1-5» выбираем пути к файлам %имя виртуального диска%\%марка%\ODXUpdate.xml и жмем «Сохранить».

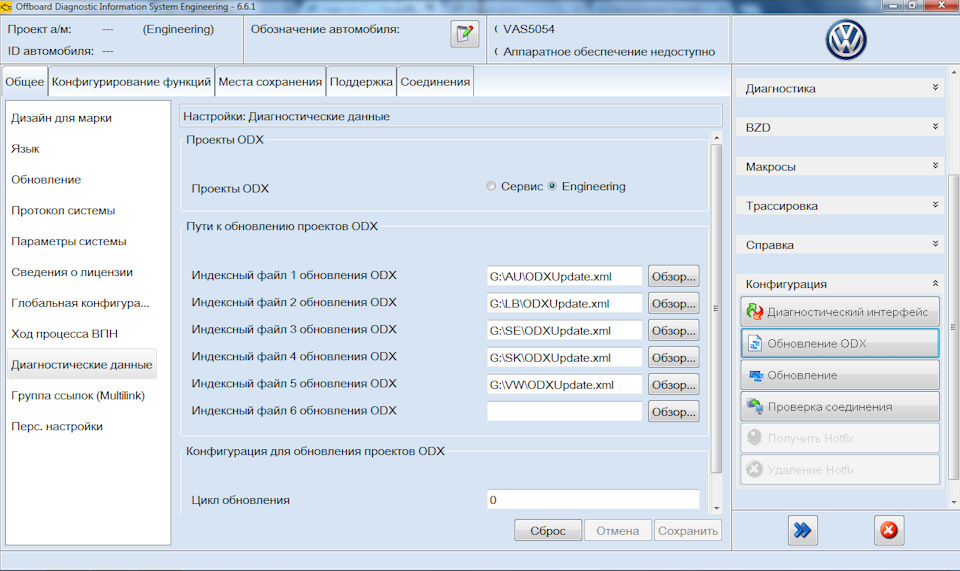

13. Далее выбираем в правом меню «Конфигурация» пункт «Обновление ODX».
Диагностический модуль VAS 5054. Установка ODIS (E 9.0.4, S 5.0.6)
Давно хотел приобрести собственный сканер для диагностики, выполнения сервисных функций. Необходимость срочной замены тормозных колодок, где данный прибор сильно облегчит задачу ускорило покупку и был заказан VAS 5054. Аналогичный прибор и софт ODIS используется на диллерских станциях, он позволяет решать широкий круг задач — не только диагностику, а так же прошивку и обновление некоторых блоков.
Заказывал его с пондебесной, предварительно портатив порядочное количество времени на поиски. Изначально вообще хотел приобрести VAS 6154 — это следующее поколение VAS5054, он уже с Wi-Fi и официально поддерживается Win10, но китайцы не научились пока-что производить копию достойного качества. То, что продается сейчас по отзывам на форумах работает плохо.
Изучив отзывы по различным вариантам VAS5054, приступил к поиску варианта на зеленой плате, с OKI чипом (необходим для работы ODIS и для поддержки протокола SAE J1850) и Bluetooth модулем AMB2300. Именно вариант с таким модулем является максимально качественной версии и наиболее приближен к оригинальному VAS5054.
Фото разобранного адаптера
Как видно по фото, адаптер выполнен качественно и все необходимые для работы чипы присутствуют.
Никак не выходило по началу подружить кабель с автомобилем. По итогу, по шагам вычислил проблему и ODIS заработал как по Bluetooth, так и по кабелю. Вопрос был в подборе правильного D-PDU API. Уже выполнял чтение ошибок и успел сменить колодки с его помощью, все отработало без каких либо проблем.
Инструкция, как правильно установить ODIS Сервис и Инженеринг и по которой у меня все получилось. Рекомендуют ставить сначала Инженеринг — с него и начнем:
Установка ODIS-Е (Engineering) 9.0.4
Установка ODIS-S (Service) 5.0.6
1. Монтируем в виртуальный диск и запускаем установку (или распаковываем файл и запускаем установку) из папки 02.OffboardDiagSetup-Service_VWMCD_5_0_6-B50_6_0_2
2. Пути установки оставляем по-умолчанию
3. При установке указываем файл licence.dat из папки 03. Launcer+license+plugins 5.0.6. После установки не перезагружаемся.
4. Из папки 03. Launcer+license+plugins 5.0.6\OffboardDiagLauncher заменяем файл OffboardDiagLauncher.exe в каталоге установки программы (C:\Program Files\Offboard_Diagnostic_Information_System_Service или C:\Program Files (x86)\Offboard_Diagnostic_Information_System_Service)
Из папки 03. Launcer+license+plugins 5.0.6 заменяем файл de.volkswagen.odis.vaudas.launcher_4.50.0.jar в каталоге установки программы (C:\Program Files\Offboard_Diagnostic_Information_System_Service/plugins или C:\Program Files (x86)\Offboard_Diagnostic_Information_System_Service\plugins). Перезагружаемся теперь.
5. Из папки 04. PostSetup_79.0.50 монтируем или распаковываем образ 04. PostSetup_79.0.50.iso
6. Запускаем ODIS Service 5.0.6 и указываем в качестве источника установки данных PostSetup монтированный диск или папку из предыдущего пункта
7. Выбираем язык, я чтобы было идентично Engineering выбрал US и RU и запускаем обновление. Процесс займет длительное время, пока импортируется база 14Gb, рассчитывайте на час и более в зависимости от производительности ноутбука.
Общий и самый важный пункт: Раз вы это читаете, скорее всего ваш VAS5054 китайский и не заработает с установленным ODIS-ом по-умолчанию D-PDU API (драйвер) версии 1.20.042. Программа просто не видит подключения к машине. Это не беда — нужно только подобрать подходящую версию. Качественные клоны должны работать от версии 1.20.041, поэтому заменяем папку VAS5054, расположенную C:\Program Files\Softing\D-PDU API\1.20.042\VeCom или C:\Program Files(x86)\Softing\D-PDU API\1.20.042\VeCom на папку VAS5054 расположенную в архиве установке ODIS-a 07. VAS5054\1.20.041. Ну или удалить через установку и удаление программ D-PDU, скачать инсталлятор D-PDU 1.20.041 и установить его — разницы не будет, проверял оба способа и оба рабочие.
заметки по ODIS’ам FAQ
мне часто задают одни и те же вопросы по одисам, поэтому попробую обобщить свои знания в этой записи
В чём разница ODIS Service и ODIS Engineering?
Сервисный одис стоит у всех дилеров, в нём заложено много процедур по диагностике.
Прошивать блоки сервисным одисом можно только имея дилерский онлайн доступ, оффлайн им можно делать кодирование, адаптации, диагностику, запускать удобные сервисные процедуры (с подсказками что и как делать), например адаптация DSG и т.п. Всё тоже самое можно сделать например VCDS, но нужно знать как это делать, — подсказок в Васе не будет.
Инженерный одис позволяет прошивать блоки оффлайн, указывая файл с нужной прошивкой. Так же можно менять кодировки и адаптации. Нету ведомой диагностики, которая есть в сервисном одисе. Cервисные процедуры есть, но они глубоко запрятаны.
Где скачать самые свежие версии ОДИС’ов и последние диски с прошивками?
1) на официальных сайтах ERWIN, достаточно только зарегистрироваться (регистрироваться нужно через VPN, с указанием другой страны, т.к. доступ из России заблокирован, платный аккаунт не нужен)
естественно ODIS’ы будут без «лекарств», — только дистрибутивы
например, на момент написания статьи: ODIS-Service_update_5_1_3-EU_20190312_X6m7v.zip
так же потребуется найти на тематических сайтах лаунчер/кряк для данной версии одиса
инженерку без платного аккаунта с официального сайта не скачать… 🙁
www.dne-elektronik.de
2) torrent трекеры, форумы по диагностике
3) платные приватные сервера обновлений
для инженерного одиса только варианты 2 и 3
Что нужно для работы с ODIS?
оборудование VAS5054a, VAS6154 или любое j2534 совместимое
я кроме VAS5054a пробовал в работе CHIPSOFT J2534 Mid
такое j2534 оборудование пробовал когда ставил Одисы по TeamViewer:
Tactrix Openport 2.0 оригинал — удалось запустить только с ODIS Service 3.0.3 и Engineering 6.6.1
Chipsoft Lite/Mid, Scanmatik 2, Dialink, Mongoose (оригинал) — проверено работают
AVDI, VVDI (оригинал) — не заработало
VAS6154 (китайский) — полноге г…, с одисами работает в режиме J2534, обновлять прошивки блоков им опасно — есть случаи завала
VCDS и Вася диагност — не работают с ODIS
Так какое оборудование посоветуете?
a) если есть деньги — оригинал VAS6154 (
Какая сейчас последняя версия ODIS?
на март 2019
ODIS Service 5.1.*
ODIS Engineering 9.0.*
Обязательно нужна последняя версия ODIS?
в новых версиях производитель исправляет баги, добавляет поддержку новых машин
поэтому если вы не собираетесь работать с новыми моделями VAG, свежая версия ODIS необязательна
Какая версия Windows нужна для работы ODIS?
Windows 7 и 10 — для свежих версий ODIS
есть такая особенность VAS5054a официально поддерживается только на Windows 7
т.е. на Windows 10 VAS5054 со свежими версиями работать не будет
Windows XP, 7, 8.1, 10 — для старых версий, например ODIS Service 3.0.3 и Engineering 6.6.1
25. Китайский VAS5054A и установка ODIS (Service 7.1.1 & Engineering 12.2)
Все выходные провел ковыряясь в VAS5054a и ODIS-S/E.
Покупка VAS5054
Сам китайский клон адаптера VAS5054a я приобрел тут:
_aliexpress.ru/item/138612…127288&sku_id=66920011198 за 6300 руб (цена 6800, но у меня был купон на 500 руб).
Нормальную оперативную память (K6R4016C1D-UI10) на 5В
_aliexpress.ru/item/32829323715.html за 290 руб
Описание с али гласило, что в адаптере должно быть:
SAF-XC167CI-32F40F (167, но хотя бы на 40 Гц)
SAMSUNG K6T4016V3C-TB70 на 3В (поэтому и заказывал сразу память на 5В)
Оригинальный OKI M6636 (который мне, по сути, не нужен)
Имееется куча отзывов, что все супер, однако это не так. Дело в том, что все отзывы пишутся людьми не вникающими в суть. Они ставят ODIS от продавца с уже патченым PDU, так что вроде как работает, но качество адаптера на самом деле — хрень.
Что пришло мне:
SAF-XC167CI-16F20F
Память от Fujitsu 29F160BE-90PFTN
SAMSUNG K6X4016C3F-UF55
Фальшивый OKI (внешне он очень похож на оригинал, но диод стоит в неправильном положении и внутреннее кольцо ключа не глянцевое)
КРЕНка вместо регулятора напряжения LTAEF (LT3010HMS8E-5)
То есть медленный чип на 20 ГЦ и 5В оперативная память, на которую на самом деле подается 3В (хз, как оно так работает, но вроде я верно замерил мультиметром) UPD 10.09.2021 подается 5В, дело было в разряженном аккумуляторе (я проверял на столе). Я сразу дополнительно заказывал K6R4016C1D-UI10 на 5В, так как думал, что будет стоять память на 3В, но пришла память на 5В и теперь думаю, есть ли смысл ее менять. Так же видимо придется докупать нормальный микроконтроллер.
Из плюсов — хорошее качество пайки.
Прибор полностью разобрал и сфоткал со всех сторон.
Установка ODIS
Действительно ставится весь софт не совсем очевидно, к тому же нет единой инструкции, подходящей всем.
В итоге после запуска Softing D-PDUAPI Test Application мы должны увидеть:
EDIC_D_PDU_API_OE
EDIC_D_PDU_API_OS
Первый будет значить, что ODIS E сможет подключиться к адаптеру, а второй, что ODIS S.
Так как у меня китайский клон, то естественно, что без патчей он проверку PDU 42 не прошел, а при первом нажатии PDUModuleConnect выдавалась ошибка:
PDU_ERR_MODULE_FW_OUT_OF_DATE: Firmware software out of date.
Если нажать повторно, то проверка значилась вроде как успешная, но к машине подключиться не получалось (выдавалась ошибка ODS4009E).
Видео с проведением проверки в Softing D-PDUAPI Test Application:
Поэтому скачиваем тут PDU-42_patch v3 (любые флеш, TJA1054, OKI 6636).zip, все заменяем, согласно инструкции:
Для копирования папки пути следующие:
Для 64-битной системы путь такой:
C:\Program Files (x86)\Softing\D-PDU API\1.20.042\VeCom\VAS5054
делаем проверку, которая теперь проходит успешно с первого раза.
И получаем полностью рабочие ODIS S и E.
Проект в ODIS для Skoda Octavia A7 FL — SK37X.
Выводы:
Вообще адаптер я брал с целью обновления блоков (двигатель, коробка и др), но я сначала заказал, а потом начал смотреть наличие этих самых обновлений.а их нет, видимо слишком свежая машина еще. Блоки, собственно, не прошивал, но думаю с этой задачей этот кривой клон VAS5054A должен справиться.
Буду открывать диспут на али и пытаться вернуть хотя бы 1-2к, посмотрим, что из этого выйдет.
Приятный UPD 10.09.2021:
Собственно подал диспут, но не на 1-2к, а на 50% стоимости, т.е. 3.4к (от изначальной цены 6.8к, несмотря на купон и итоговую цену для меня 6.3к). Я приложил скриншоты с выделением другого микроконтроллера, оперативки, указал, что OKI — кривой, а не оригинал (на одном из фото в описании заказа, почему то, оказался диод VD7 в правильном положении — это фото и использовал для сравнения), а продавец даже ничего не ответил и в итоге спор ТП алиэкспресса отдала полностью в мою пользу.
Причем самому продавцу я описывал претензии в обычном чате, но он решил мне ничего не отвечать, кроме: посмотрите внимательнее описание заказа.
Сам себе диагност. Адаптер VAS5054A. Установка ODIS 5.1.6 на Windows 10.
— Бэрримор, кто там воет на болотах?
— Это сотрудники официального дилера, сэр!
Итак, дорогие читатели, сегодня расскажу про то, как можно сэкономить время и деньги на процедуре компьютерной диагностики Туарега.
На комплексную диагностику авто (механика и электрика) официальный дилер отводит 1 (один) нормочас. По факту это может занимать гораздо большее время с последующим вешанием тонны лапши и попыткой дополнительного опустошения Ваших карманов (про свой опыт диагностики у дилера и опыт общения с его сотрудниками я писал в одном из предыдущих постов).
Для диагностики по механике достаточно любого вменяемого неофициального СТО с подъемником, работники которого при виде Туарега не убегают подальше с криками паники или, наоборот, сразу не бегут к Вам с калькулятором.
В отношении диагностики по электрики можно схитрить, заказав с AliExpress магический артефакт — диагностический адаптер для ODIS и VAS-PC (китайский клон сканера VAS5054A).
Основные его возможности:
• Режим «ведомой диагностики».
• Чтение, вывод описаний и стирание кодов неполадок.
• Чтение и вывод показаний различных датчиков в режиме реального времени.
• Возможность активации различных механизмов.
• Функции адаптации.
• Программирование электронных компонентов.
• Сброс межсервисных интервалов.
Про особенности начинки артефакта (набор чипов, комплектация и т.д.) в Интернете написано немало, поэтому освещать это не буду. Перепрошивкой электронных блоков заниматься пока не собираюсь, поэтому в теории можно заказывать с самым простым набором чипов, для обычной диагностики.
Через 2 недели ко мне приехала посылка. Что имеем:
• Радиотрансмиттер VAS5054А (с разъемом OBD)
• Bluetooth адаптер
• USB кабель для соединения с компьютером
• Куча DVD с программным обеспечением
• Пластиковый кейс для хранения и переноски
Все ставил на ноутбук с лицензионной Windows 10 x64.
Отдельный квест – найти компьютер или ноутбук с DVD-приводом, чтобы скопировать информацию с дисков. На большинстве современных ноутбуков (в том числе и моем) этот пережиток прошлого отсутствует.
В итоге нашел нужный комп на работе. Архивы с программой благополучно скопированы на флешку и перенесены на ноутбук.
Наливаем чай, берем плюшки и начинаем. Информации по установке на просторах Интернета более чем достаточно. Все зависит от версий ПО и комплектации артефакта.
— Устанавливаем обновления Windows из папки «Windows Update» (там есть как для 32х, так и для 64х). Если в процессе пишет ошибку – ничего страшного, тогда ставить его не надо (у меня уже стоит Windows 10 со всеми последними обновлениями).
— Отключаем антивирус и брандмауэр Windows.
— Производим запуск OffboardDiagSetup-Service_VWMCD_5_1_6-B51_6_0_10.exe от имени администратора. Для установки русского языка выбираем «Русский (RU)» и нажимаем OK.
Нажимаем «Далее». При этом ничего не меняем в параметрах установки. Все пути установки оставляем по умолчанию.
Целевая папка компонентов диагностики (по умолчанию C:\ODIS-DIAG-MODULES) и жмем «Далее»
В выборе платформы выбираем «Обычный ПК/ноутбук» и жмем «Далее»
В выборе активируемого диагностического интерфейса выбираем «VAS 6154».
Вы спросите: «Почему не VAS5054?». Дело в том, что VAS5054 работает только на Windows 7. Поэтому при выборе интерфейса там даже выбрать его нельзя.
В выборе имени хоста можно ничего не вводить.
— На этапе где нужно указать файл лицензии для ODIS, указываем файл licence.dat из папки 03. Launcer+license+plugins 5.1.6. Нажимаем «Далее».
— После окончания установки ноутбук не перезагружаем. Из папки «Patch» копируем файл «OffboardDiagLauncher» и папку «plugins» в каталог установки программы.
Для Windows 10 64х это C:/Program Files/Offboard_Diagnostic_Information_System_Service
— Распаковать архивную папку 05. PostSetup_89.5.30.
— Производим запуск программы ODIS с рабочего стола от имени администратора.
— В окне ввода данных конфигурации PostSetup нажимаем «Выбор локального каталога», выбираем папку
05. PostSetup_89.5.30 и нажимаем «OK». Далее нажимаем на стрелку.
— Выбираем язык установки PostSetup. Для установки русского языка выбираем «Русский (RU) (ru_RU)» (остальные языки можно не выбирать) и жмем на правую стрелку. Для установки обновления тоже нажимаем на правую стрелку. Начинается достаточно долгий процесс установки PostSetup.
Если в процессе установки программа выдаст ошибку (у меня так было, когда я выбрал помимо русского, еще базы DE, GB и US), то нужно начать процесс заново, предварительно отключив брандмауэр Windows и антивирус.
— После установки PostSetup открывается окно установленной программы, читаем информацию и жмем «OK».
— Заменяем папку VAS5054, расположенную:
C:/Program Files(x86)/Softing/D-PDU API/1.20.042/VeCom
на папку «VAS5054» с установочного диска.
Бинго! Теперь можно приступать к подключению сканера!
