Подключение потолочного монитора в авто
Как установить и подключить потолочный монитор в машину?
Потолочные мониторы стали приобретать популярность среди автолюбителей, поэтому возникла необходимо доступно объяснить, как их устанавливают и подключают.
Это не так просто, как кажется на первый взгляд, но, если внимательно действовать по инструкции, можно справиться с этой задачей и установить популярные потолочные мониторы, а также заставить их работать.
Установка
Сначала необходимо выбрать место в салоне, где монитор не будет мешать, но где его будет удобно смотреть.
Затем снимаем обшивку, а также аккуратно убираем ту часть шумоизоляционного материала, который будет нам мешать при проведении работы. Шумоизоляцию должны были встроить еще на заводе.
Чтобы потолочный монитор был хорошо закреплен, необходимо заранее позаботиться о металлической пластине, по размерам подходящей к нашей конструкции.
Когда пластина будет у вас в руках, закрепите ее на ребрах жесткости. Обычно используют для этих целей шуруповерт и саморезы, но можно воспользоваться и клепкой.
После прикрепления пластины к кузову, размечаем на ней точки, куда будет крепиться сам монитор, а затем сверлим отверстия. Чтобы не повредить автомобиль, лучше просверлить в пластинке отверстия заранее.
Главное, внимательно разметить, подготовить железку, а затем аккуратно прикрепить.
Подключение монитора
Когда пластинка висит на месте, приступаем к подключению монитора. Для этого прокладываем провода к головному устройству. Подключаем светильники в салоне.
Чтобы пошел сигнал, головное устройство и монитор соединяем с помощью тройных межблочных проводов. Если коммунитационный блок выносной, то он подключается с помощью шины.
Когда все подключите, проверьте работу монитора. Если все работает, отключите разъемы и собираем крышу. Подвешиваем обшивку, устанавливаем дверные уплотнители на места.
Заново подключаем разъемы и крепим монитор на заготовленные отверстия. Затем возвращаем на место ранее снятые детали. Снова проверяем работу монитора.
Если всё работает, можно смело отправляться в путь за дисками с мультиками (для детей) или с фильмами (для себя любимых). Потолочный монитор станет отличным помощником в том случае, если нужно оставить детей в машине.
Они будут заняты просмотром любимых мультфильмов, и не станут хулиганить. Да и взрослые смогут развлечь себя в дальней дороге.
Также смотрите видео с процессом установки потолочного монитора в автомобиль.
Установка потолочного монитора и другие доработки.
Привет всем фокусоводам да и не только! Вот решил так сказать, немного повысить статус своего автомобиля как семьевоза. Все началось с того, что в июле решили всей семьей поехать в Крым на машине. В прошлом году вдвоем с женой уже ездили, все понравилось, машина не подвела. В этом уже хотим поехать с детьми, поэтому стал вопрос как развлекать пацанов (им 4 года) в дороге, т.к. она не близкая. Мультфильмы конечно на 100%их не займут, но я думаю с ним будет попроще.
Монитор не новый но в достойном состоянии. В функциях: DVD, вход для флешки (правда плоской), есть TV-тюнер, ну и естественно видеовход им я и воспользовался подключив его к головному устройству Pioneer MVH AV270BT.
Итак, приступим! Для начала снял потолок и под это дело его решил помыть, т.к. еще от предыдущего владельца в районе передних сидений есть многочисленные точки непонятного происхождения, подозреваю что это последствия взрыва коричневой буржуйской газировки. Да и солнцезащитные козырьки с очечником и ручками засалились до неприличного вида.
Открутил все «навесное» и потащил домой, мыть решил в ванной. Все началось с того что крыша не влезла в лифт, ок)… пешком на 7-ой этаж, но она же, собака страшная, никаким образом не хотела пролазить в ванную. После небольших танцев с бубном кое как протащил. у-уф!
Высохла на удивление быстро, затем помыл весь пластик.
Мини химчистка закончена, вернемся к главному сценарию.
Как крепить монитор? Усилители крыши находятся немного не в том месте как хотелось бы! Долго думал и по совету друга закрепил сразу за усилителем пластиковую сайдинговую панель (ширина около 20см, толщина 15-18мм). Фото к сожалению сделал, но случайно стер((.
Ну да ладно, двинем дальше! Теперь предстоит собрать все в обратном порядке. Разобрал кстати минут за 30, а вот сборка затянулась на два вечера, т.к. делал после роботы, что успевал до темноты. Проблем собственно никаких не возникло кроме одного ляпа, мать его!
Когда размечал место крепления монитора, просчитался и сделал лишнюю дырку((! Но как говорится: не было счастья, да несчастье помогло, ну или как то так)! Короче давно хотел дополнительное освещение сделать, вот тебе и место под установку.
Корпус монитора закрепил саморезами 5*40мм выбирал на работе самые толстые, что бы в пластике держались плотнее. Правда пришлось немного обточить широкую шляпку иначе не входили в потайные отверстия корпуса. Крепление через потолок в пластиковую панель получилось достаточно жесткое и надежное, на неровной дороге не дергается и не трясется.
При первой поездке сразу вылез один минус — открытый монитор практически на 60% закрывает обзор в салонном зеркале, но что делать — удобство и комфорт детишек на первом месте, а зеркала есть и наружные.
На фоне того, как радовались пацаны, все минусы меркнут, их радости не было предела!
Медиаплеер в авто и Потолочный монитор
Так как автомобиль у меня семейный, дети маленькие, то в дальней дороге без мультиков никуда, детей надо чем-то занимать. Надоело приделывать ноутбук между передних сидений для этих целей, решил сделать стационарное и удобное решение. И недорогое конечно же.
Прикинул, почитал интернетов, подумал и решил использовать для этого потолочный монитор и медиаплеер в бардачке. Маленькие мониторы в подголовники решил не брать, это и меньший размер, и дороже, и ну их 🙂
Прикупил ещё полгода назад простой потолочный монитор без всяких DVD и пр., только монитор с композитным входом и со встроенным фонарем освещения конечно же, так как он ставится на место центрального плафона на потолке. Монитор нашёл тонкий, почти в 2 раза тоньше родного раннеровского плафона с экранчиком от JBL. Жаль только что он чёрный, а не бежевый, но для меня это несущественные мелочи.
Потолочный монитор Eonon L0122:
— экран 10.1 дюйма (жаль не 12 конечно)
— разрешение экрана 1024х600 пикселей
— максимальный угол раскрытия 180 градусов
— встроенная голубая подсветка экрана
Фотографии и остальные характеристики можно посмотреть по ссылке.
Установили мне монитор вместе с шумоизоляцией салона, так как потолок надо было снимать чтобы изготовить подиум, ну и провода прокинуть в бардачок тоже надо. Поэтому сам за это дело не взялся, а решил совместить работы по шумке и установке монитора.
Монитор установили хорошо, люку не мешает, всё ок. Провода видео-аудио и питание от него протянули в бардачок, как я и просил, потому что там будет установлен медиаплеер.
Далее дело за плеером. Взял один из самых простых медиаплееров с композитными выходами (HDMI тоже есть) старенький WD TV HD Media Player 1го поколения ещё, но отлично воспроизводящий все форматы видео и аудио вплоть до FullHD. Но такое разрешение мне конечно же не нужно, экран не тот.
Характеристики плеера можно посмотреть на Яндекс.Маркете, самое главное у него питание 12 Вольт, как раз для авто.
Плеер я конечно же разобрал, внутри под пластиком находится отличный железный корпус, который также служит теплоотводом, поэтому пластик тут лишний. Поставил в корпус кнопку включения плеера, а заодно и потолочного монитора, ибо без плеера монитор включать не потребуется. Запитал и плеер и монитор через Импульсный стабилизатор напряжения 12 В, 3 А (SCV0023-12V-3A), дабы не спалить его.
Стабилизатор уместился внутрь железного корпуса, всё спаял и собрал, получилось вот что:
Далее запихиваем плеер в верхний бардачок, который у меня весь в дырках, в нём раньше стоял CarPC.
Подключаем монитор через тот же стабилизатор внутри плеера, видео-аудио выходы через разветвитель на потолочный монитор и на магнитолу, чтобы контролировать чего там дети смотрят 🙂
Собираем всё и получаем вот что:
Установка потолочного монитора в машину своими руками
Потолочный монитор сегодня можно встретить во многих моделях автомобилей среднего ценового сегмента и выше. Если он действительно необходим владельцу авто, то его можно поставить даже самому без посторонней помощи.
Как выглядит гаджет и на что обращать внимание при выборе
По внешним признакам такой монитор напоминает ноутбук, а по функционалу имеет много схожего с DVD-проигрывателем. Самому водителю он вряд ли поможет, зато пассажирам на заднем сидении очень удобно просматривать на нем видео. Установку потолочного монитора в авто своими руками точно стоит взять на заметку семьям с детьми, которым часто приходится путешествовать.
Перед началом установки следует определиться с размерами устройства. Чем меньше салон транспортного средства, тем меньшим может быть монитор, установленный на его потолке. В противном случае, он будет смотреться не пропорционально. На сегодняшний день выпускаются устройства с размерами от 7 до 24 дюймов. Экран может быть сделан с прозрачным покрытием — так удастся уберечься от надоедливых солнечных бликов.
Потолочный монитор может оснащаться функцией DVD, и в этом случае может заменить магнитолу салона. Многие модели этих девайсов оснащаются встроенной подсветкой. Она удобна заменяет штатную подсветку салона, на место которой монтируется монитор. В комплектацию такой покупки входит кроме самого устройства крепежные элементы, пульт управления, кронштейн для установки, специальные салфетки для вытирания.
Самой важной характеристикой является диагональ такого монитора. Большинство автомобилистов довольствуются длиной от 7 до 12 дм., а в микроавтобусы уже можно ставить гаджеты с диагональю больше 20 дм. Как и все мониторы, можно выбирать различное соотношение сторон, которое влияет на использование. Если просматривать фильмы, тогда лучше ориентироваться на соотношение 16 на 9. Чтоб подключать игровые приставки, лучше выбирать 4:3. Модели для легковых автомобилей работают с уровнем напряжения в 12 В, а для микроавтобусов следует ориентироваться на 24 В.
На первый взгляд такие устройства напоминают собой перевернутый экраном вниз ноутбук, подвешенный к потолку салона. Корпус может быть выполнен из различного материала, а еще оснащаться опцией автоматического открывания. Конечно, самым долговечным будет металлический корпус, но из-за него пассажиры могут получить травму. Поэтому в последние годы наибольшее распространение получили модели из пластика с дистанционным пультом для открытия. Кроме просмотра DVD-дисков такие устройства подразумевают возможности подключения к экрану USB-устройств, работы с Wi-Fi адаптером, подключения смартфонов и даже игровых приставок.
Подготовка к монтажу и установка
Монтаж монитора начинается с подготовки салона, в том числе, снятия обивки, потолочных ручек и других элементов. При снятии их нужно осторожно сложить вместе с крепежными элементами, чтобы легко собрать в обратном порядке. Потолочную обшивку легче вытаскивать обладателям хетчбеков и универсалов, а в седане возможно придется снимать лобовое или заднее стекло.
После этого можно убирать шумоизоляцию, чтобы монитор спокойно крепился к жесткой конструкции крыши. По размеру монитора вырезается алюминиевая пластина — ее фиксируют при помощи саморезов. Отверстия под них следует сверлить очень бережно, чтобы они не вышли снаружи крыши. К пластине будет крепиться основа потолочного монитора.
Теперь можно приступать к разметке мест под отверстия — в них будут запускаться провода от устройства. После проведения подготовительных работ, можно монтировать монитор на потолок в машину. Первым делом необходимо подключить питание от монитора к центральной бортовой сети автомобиля. Тройные провода поставляются в комплекте, а коммутационный блок выносится на отдельное место.
Если питание установлено, то пришло время проверить работоспособность устройства. В случае, когда монитор функционирует исправно и передает картинку, можно ставить обратно обшивку крыши. Осталось водрузить в обратном порядке элементы крепления и отделки салона, и пора отправляться в путь со всей семьей, просматривая в дороге интересные фильмы и видео.
Непредвиденные сложности при установке
Осталось ознакомиться с перечнем непредвиденных трудностей, с которыми автолюбитель может столкнуться в процессе самостоятельного монтажа:
Достоинства использования монитора
Для тех, кто еще не определился, нужно ли в его автомобиль подобное устройство, полезно будет ознакомиться с преимуществами использования. Потолочный монитор хорош следующими чертами:
Самостоятельная установка потолочных мониторов вполне возможна, но требует навыков определённых работ, наличия инструмента и времени. При появлении сомнений в собственных силах, лучше доверить эти работы профессионалам, работающим на СТО.
Подключение потолочного монитора и Светодиоды в салон от Lumos
Появилось свободное время и теплая бездождливая погода на улице/даче, снимаю плафон освещения передний и за ним нахожу 2 перерезанных провода, думаю значит здесь засада…

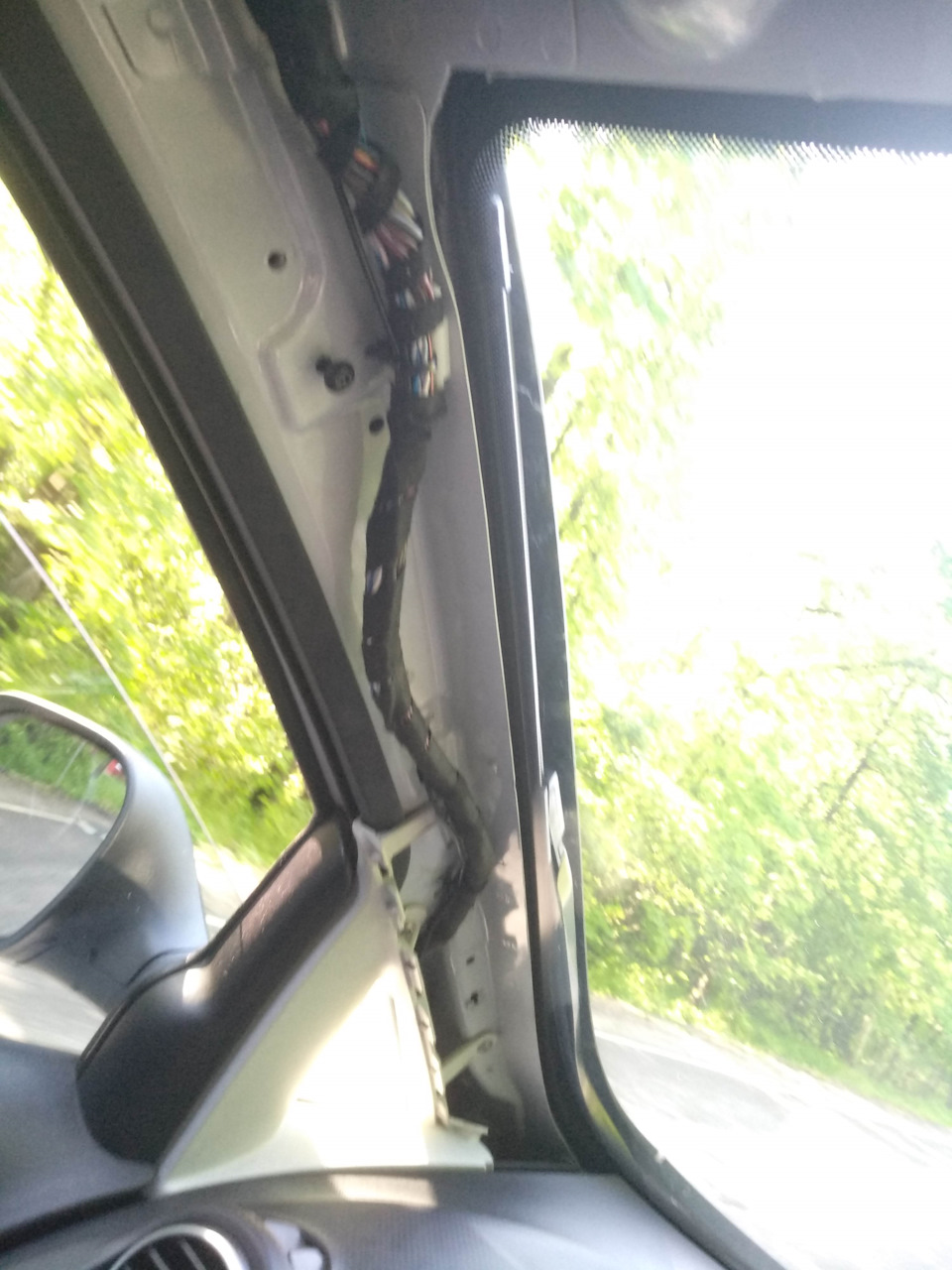

Снимаю весь потолок т.к. по другому к проводке не добраться, заодно решаю сделать шумку крыши.
После снятия обнаруживаю первый косяк установщиков магнитолы Ownice — они перерезали штатный провод к динамику/микрофону в переднем плафоне, чтобы подключиться к разьему проводкой от новой магнитолы. Перепиновать — неее, не слышали про такое 🙁

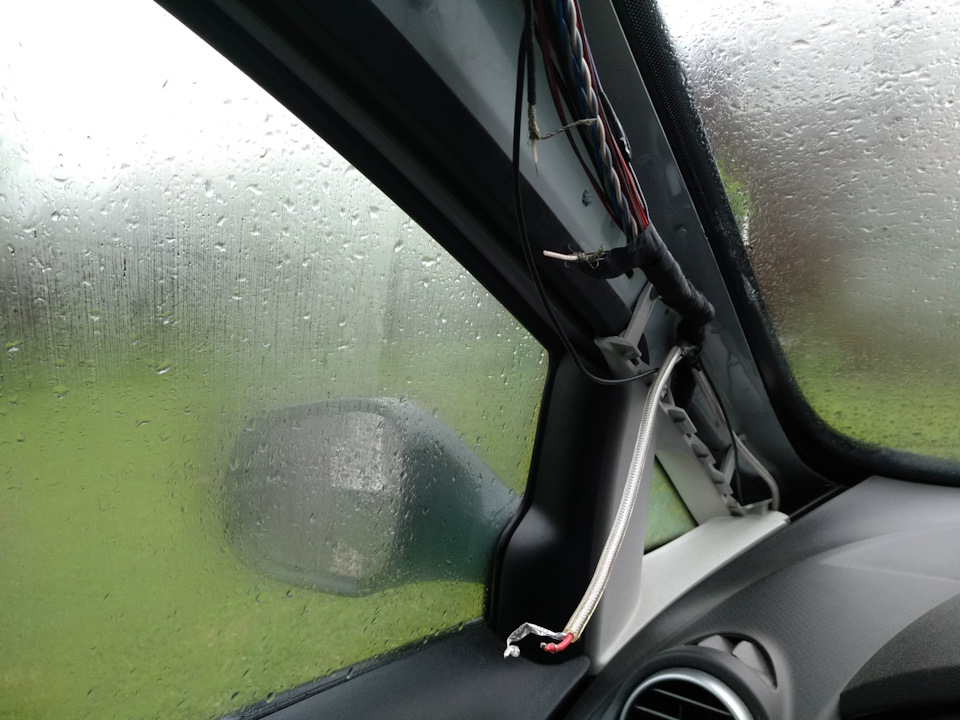

Ищу дальше и случайно в левой передней стойке нахожу «незаводской» провод — косяк номер 2.
Иду по нему к магнитоле и вижу, что ответная часть никуда не вставлена.
Установщики видимо не придумали как передать сигнал с магнитолы на монитор потолочный, перерезали провод видеосигнала штатный, далее попробовали, вроде значок сеата на мониторе показывает и забили на это. Респект.
Пришлось спаять штатный провод, уложить в термоусадку и замотать мягкой лентой.

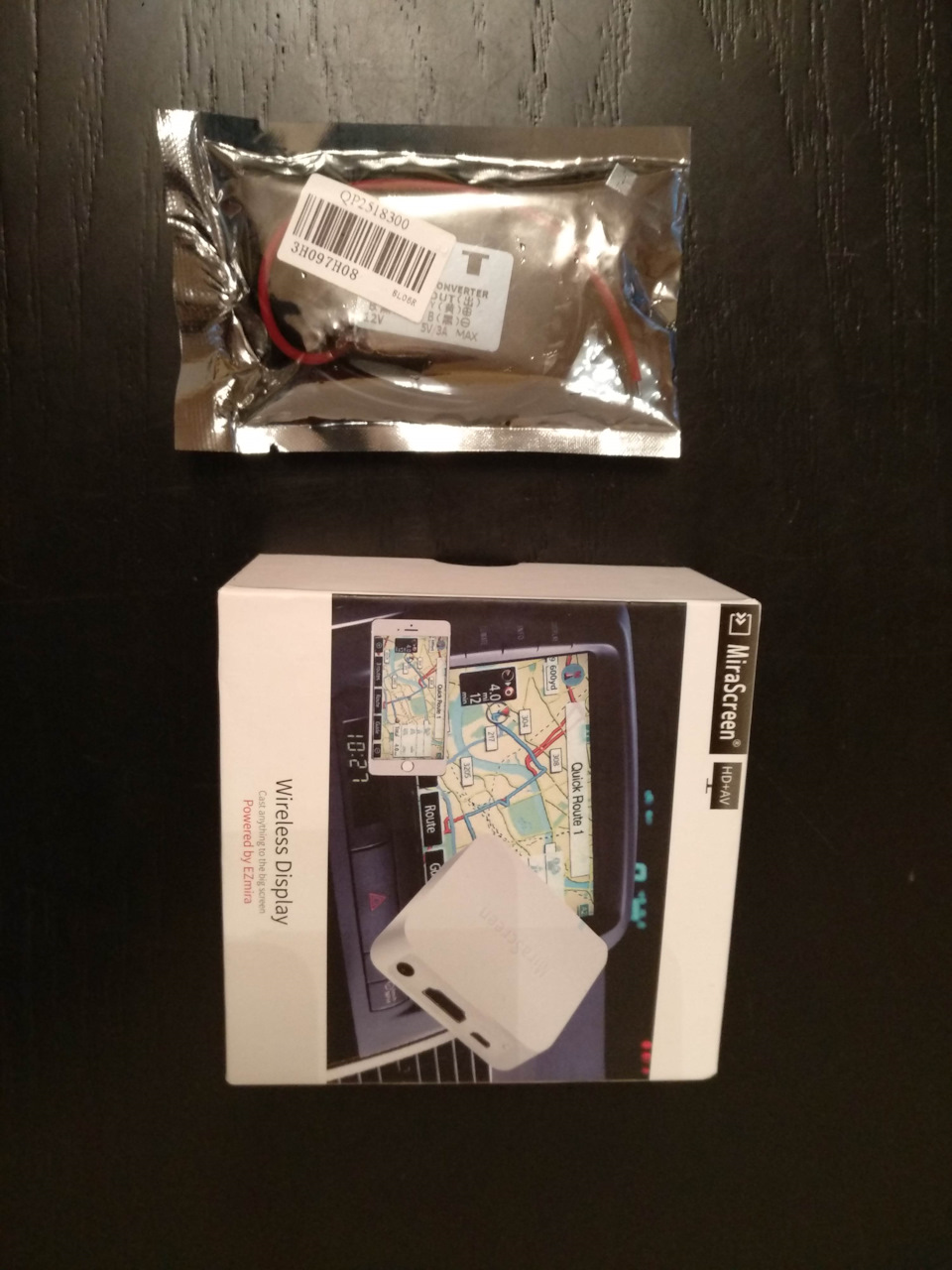

Далее был концепт получать сигнал на монитор через наушники и Mirascreen (транслирует сигнал от любого источника по WIFI)

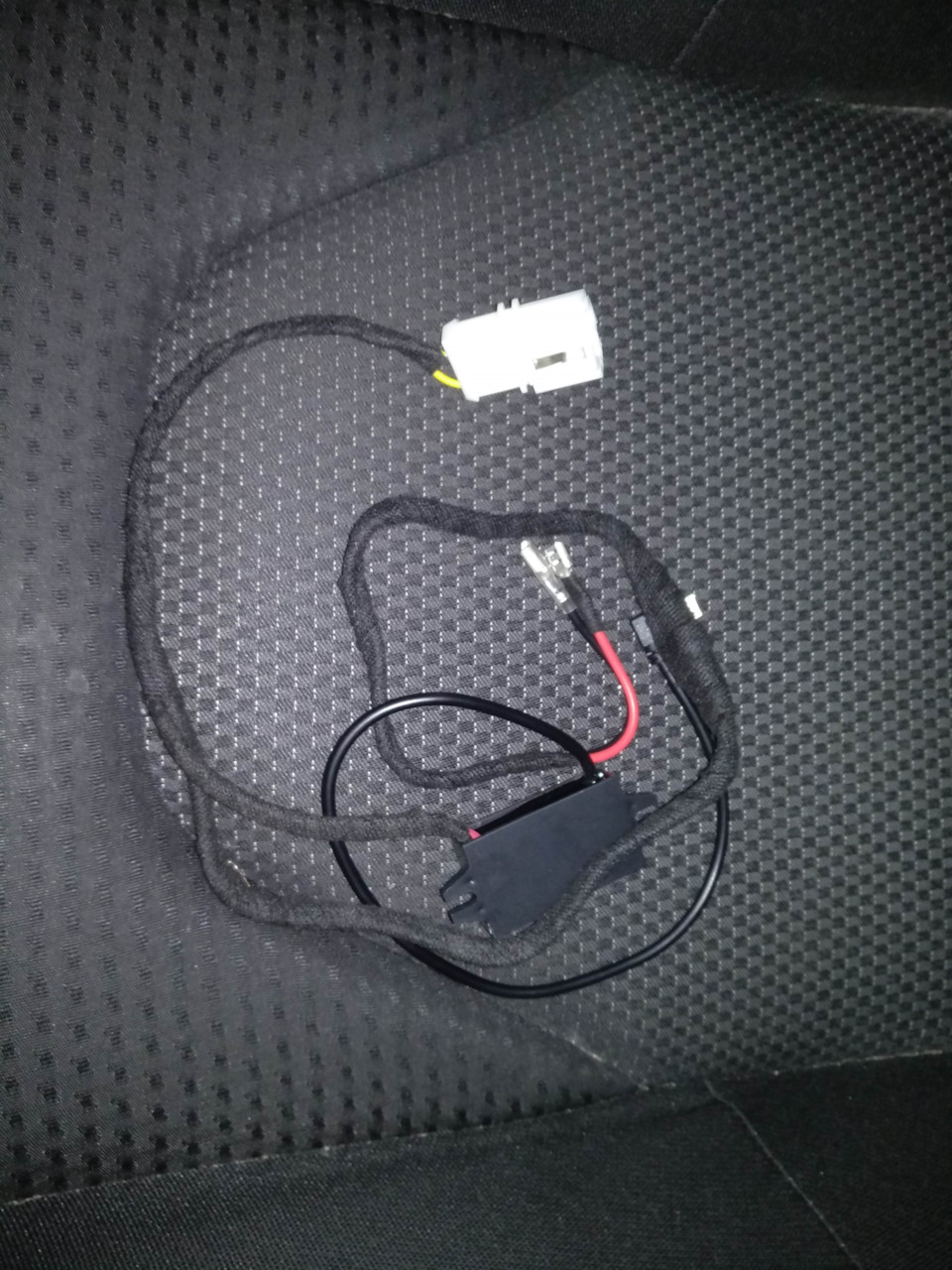

Запитал через переходник конвертер не перерезая штатной проводки, запитал MIrascreen и все замотал.
Наушники с Али с IR.
Картинка наконец то появилось, наверно в этот момент я был рад больше чем мой Сын, но радость была не долгой. Послушал/посмотрел — в наушниках есть шумы при наборе оборотов + картинка немного размытая. Видимо помехи тому виной.

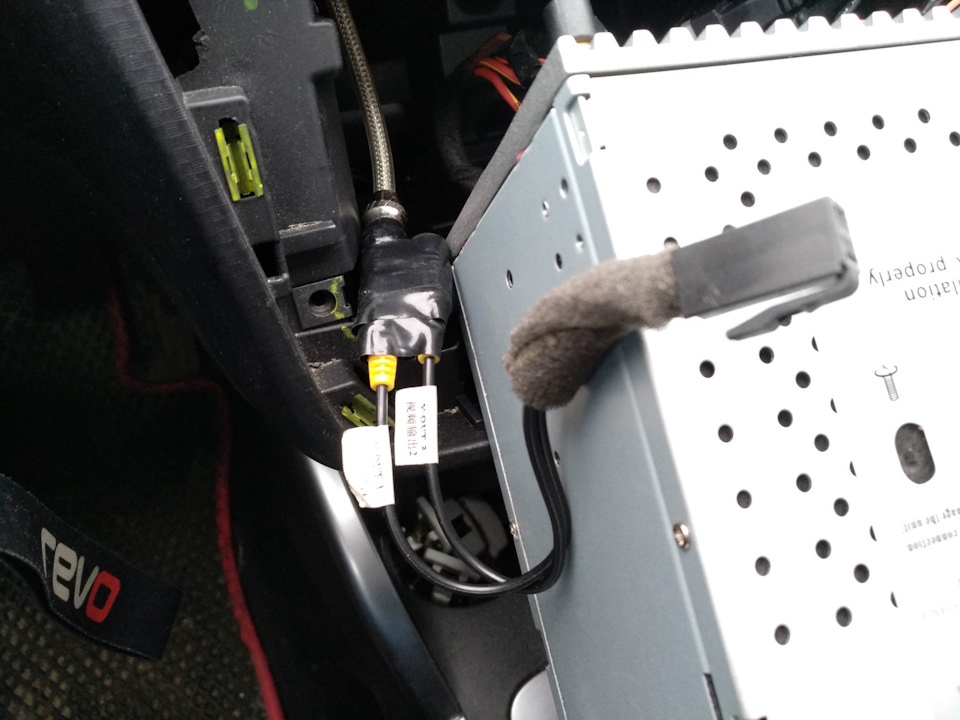

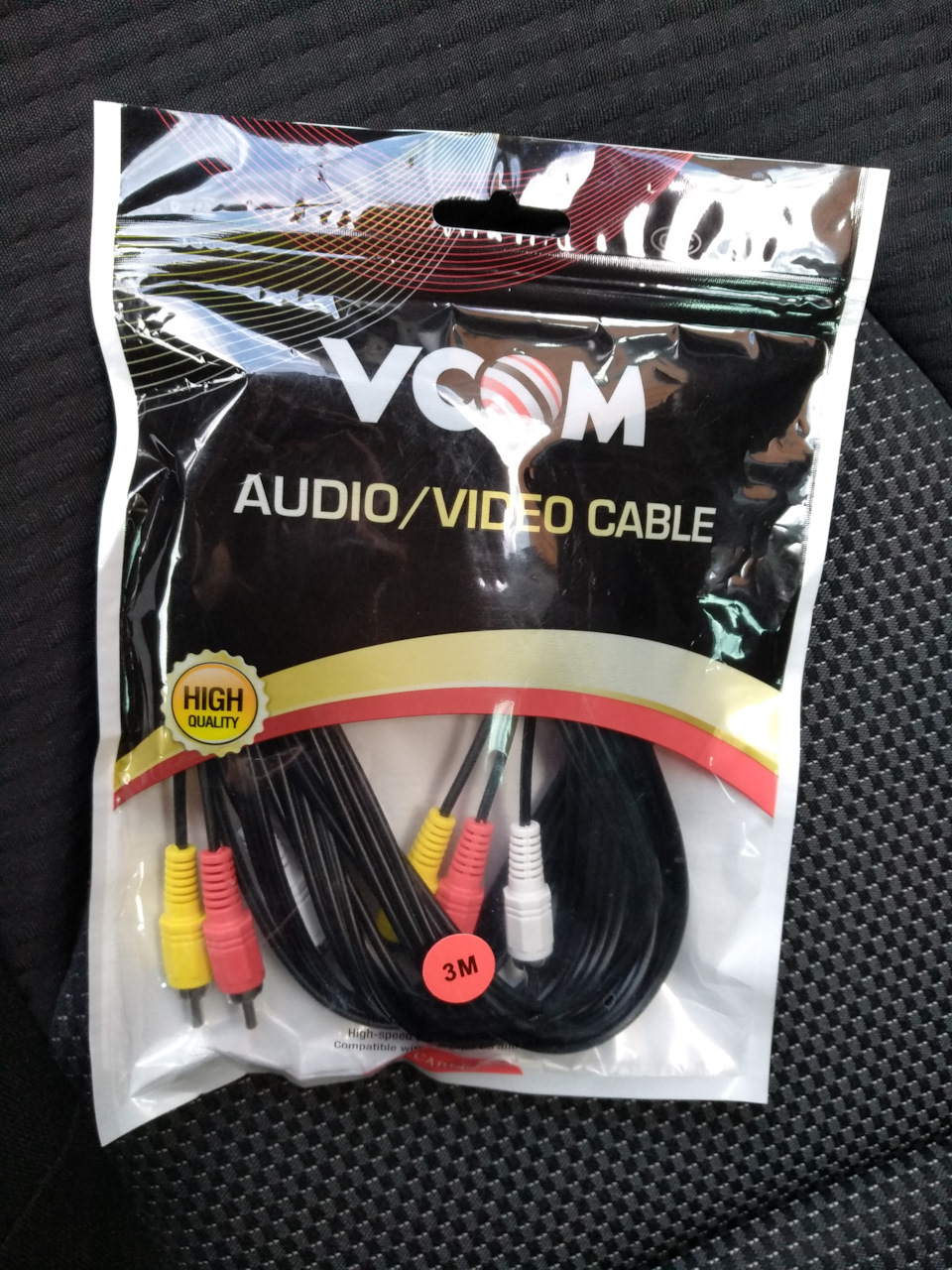

В итоге пошел по запасному пути и через удлинитель-провод с тюльпанами с разьемов магнитолы видео-аудио OUT взял сигнал и подключился к разьему AUX.
Сейчас картинка дублируется с магнитолы. Детям кручу мультики с детского ютуба, а звук через динамики.
Пример транслируемого контента фритовода прикрепил 🙂

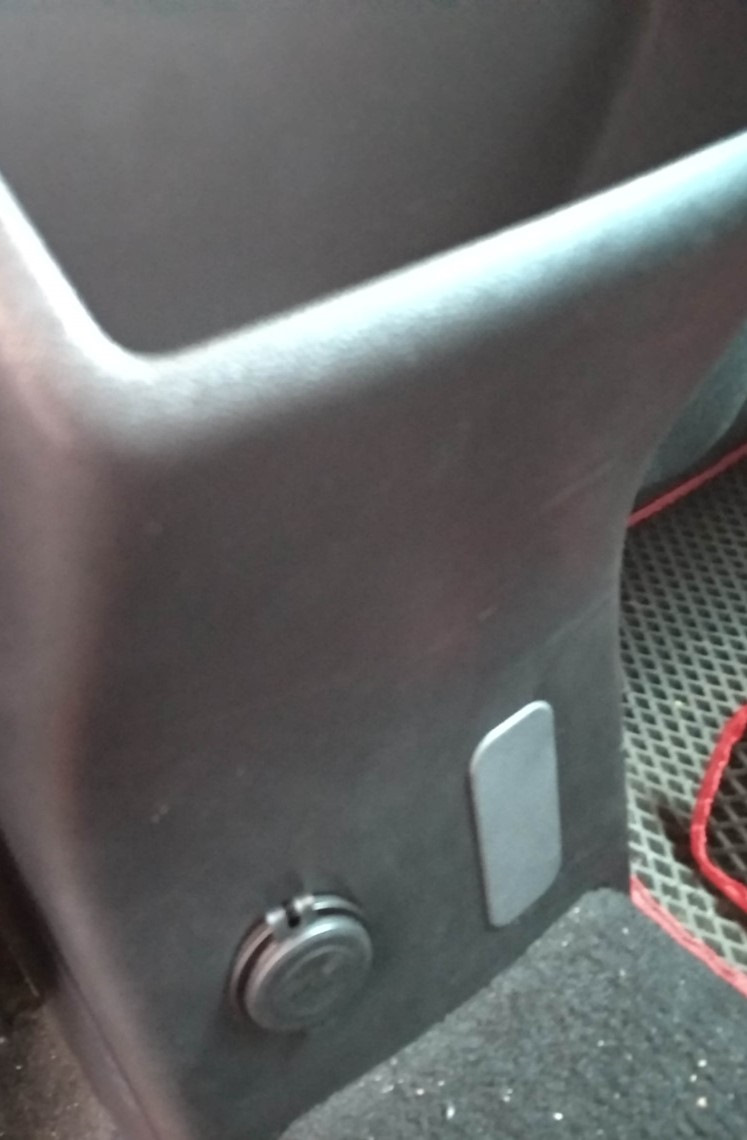

Убрал media-in, вместо прикуривателя установил USB вход на 2 гнезда с красной подсветкой, а вместо AUX выхода поставил заглушку VAG.
Второй частью доработки потолка стала замена в плафонах освещения ламп на яркие диоды. Причина — сын очень любит читать книги 🙂
Почитал отзывы о продукции Lumos и решил себе поставить комплект в плафоны.
Тут все просто — заказал, оплатил, получил.
