Подключение противотуманок через кнопку в салоне авто
8. ПТФ, часть 1. Схема + установка кнопки от 2115
Всем привет!
Небольшое вступление… Машина была куплена без противотуманных фар, а значит первым делом мы их и установим. Но есть много нюансов.
Если вы хотите пользоваться туманками без замены подрулевого переключателя — добро пожаловать на эти две, а может три части подробной инструкции по установке.
ЧАСТЬ1.
Монтаж кнопки ПТФ, схема по подключению ПТФ + цены на конец 2020 года + видео работы кнопки.
Поехали!
1. Первым делом определяемся, как мы хотим включать наши ПТФ: вариантов оооочень много, вот несколько:
— через штатный подрулевой переключатель с заменой на новый (ПТФ перед и зад) — ссылка на автора
— через штатный подрулевой переключатель с заменой задних ПТФ, а их либо переделать на доп. задний ход, либо забыть про них =)) — ссылка на автора
— через кнопку ESP — ссылка на автора
— через кнопку обогрева руля
— через кнопку ПТФ от приоры — ссылка на автора
— через кнопку ПТФ от ВАЗ 2115, это наш вариант! Едем дальше и смотрим схему подключения!
Коротко по схеме:
— нам необходимо купить реле 4 контакта, к нему подключить «+» от аккума через предохранитель 15А (можно и на 10А, ток ПТФ — 9,2А, но тогда лампы только стандарт 55 ватт, иначе может сплавиться проводка от АКБ до реле, если она 0,75 мм.кв.) на контакт 30
— 86 контакт — на массу (металлический корпус авто)
— 87 контакт — на «+» ПТФ, я потяну 2 провода 0,75 мм.кв. на каждую ПТФ по отдельности через гофру
— 85 контакт — 2 провода, один на кнопку, второй на приборку
2. Что надо купить?
— Провод с предохранителем — артикул S09304002 — 50 руб.
— Предохранитель 15А (можно 10А, но не меньше, иначе сгорит) — 10 руб.
— Реле 98.3747-111 — артикул 983747111 — 101 руб.
— Клемма круглая под М6 на аккум + 2 клеммы масса от туманок — 24 руб.
— 4 клеммы на ножки реле — 5 руб/шт
— 2 клеммы на ножки кнопки ПТФ от ВАЗ 2115, либо колодку — 10 руб. или 45 руб.
— Кнопка ПТФ ВАЗ 2115 (можно приору/гранту/калину, они вроде все одинаковые и должны подойти) — артикул 75737100701 — 85 руб.
— Провод 0,75 мм.кв. красный 3 метра — 15 руб/метр
— Провод 0,5 мм.кв. красный (или желтый/розовый) 1-2 метра — 15 руб/метр
— Провод 1 мм.кв. красный 1,5 метра — 15 руб/метр
— Гофра черная 5-7 метров 5 мм — 12 руб/метр
— Фишки (колодка двухконтактная) для Н27 — 30 руб/шт. Их покупать не надо, в комплекте с ксеноном они уже есть.
3. Монтаж кнопки

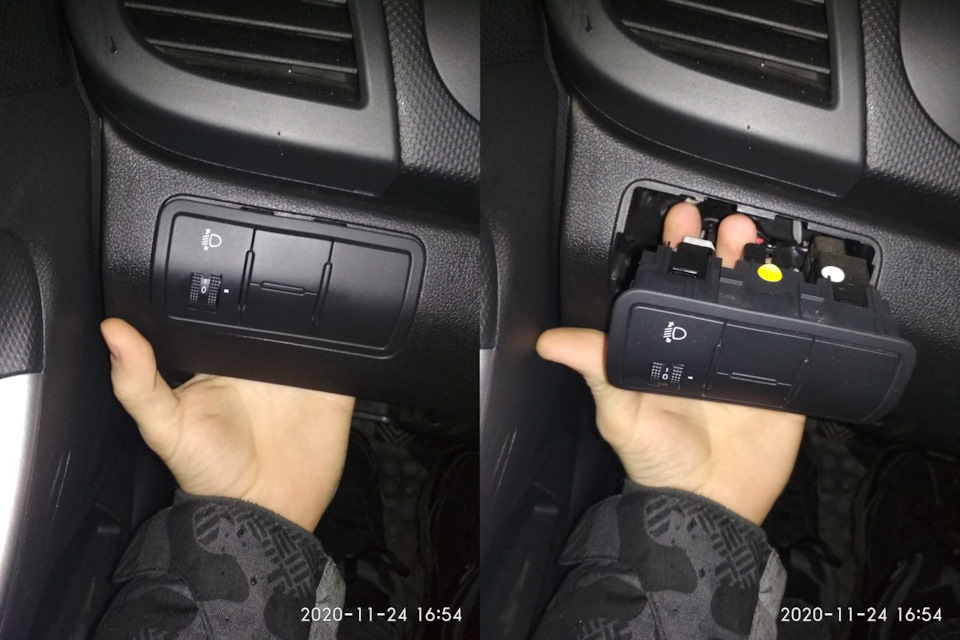

— Снимаем крышку монтажного блока, она над ручкой открывания капота. Снимается легко. Давим на левую часть блока корректора фар и он выскочит на нас.

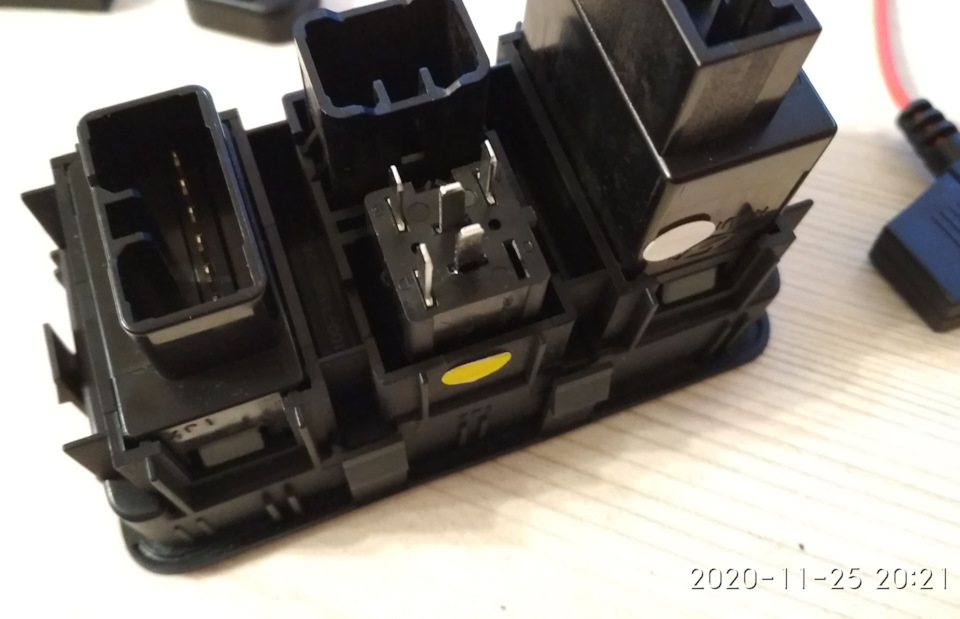

— Отключаем фишку корректора фар, там рычажок маленький, надо на него нажать и фишка снимется легко.

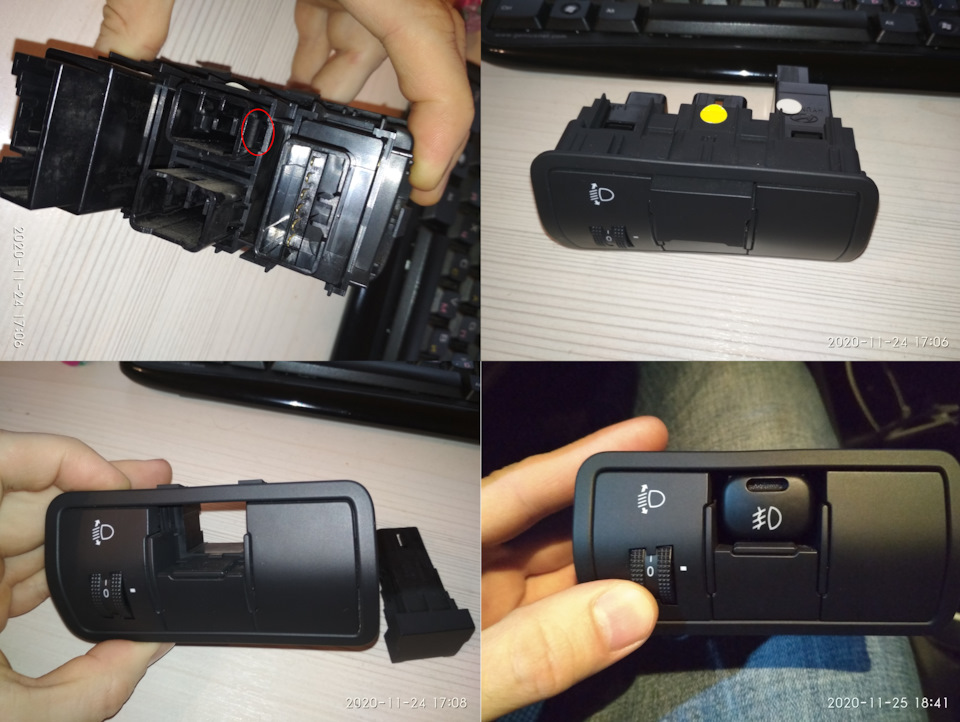

— Дальше нужно снять заглушку. Отверткой нажимаем на боковую застежку (обвел красным) и выталкиваем её.

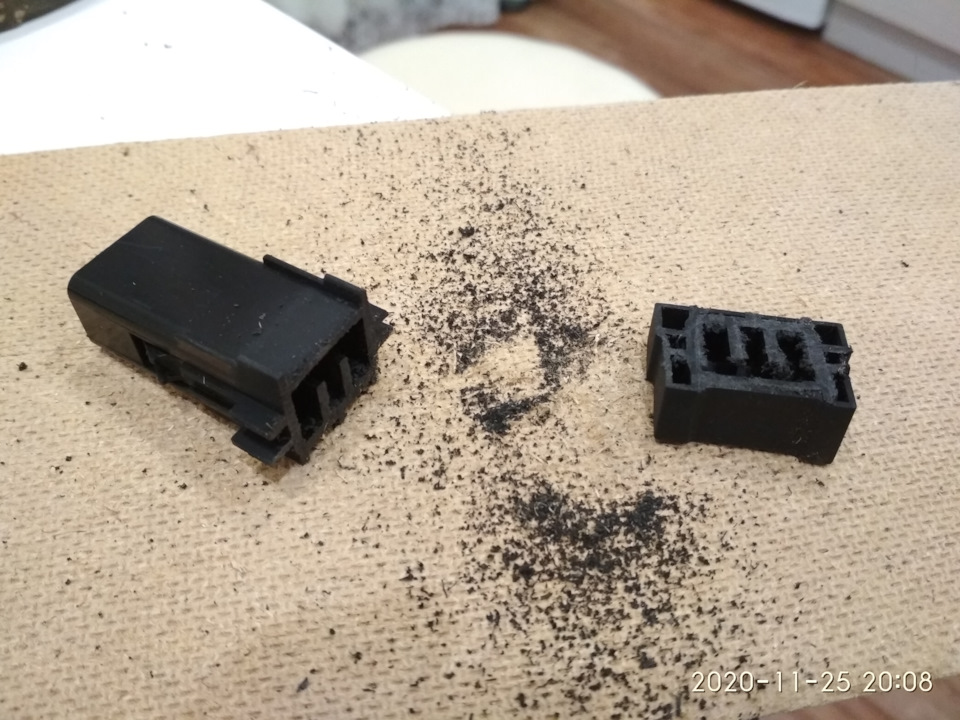

— Затем отпиливаем у заглушки лицевую часть, очень аккуратно. Если накосячили, вот новая заглушка — артикул 93355-4L000RY (229 руб.). Более подробно про кнопки и заглушки можно глянуть тут.

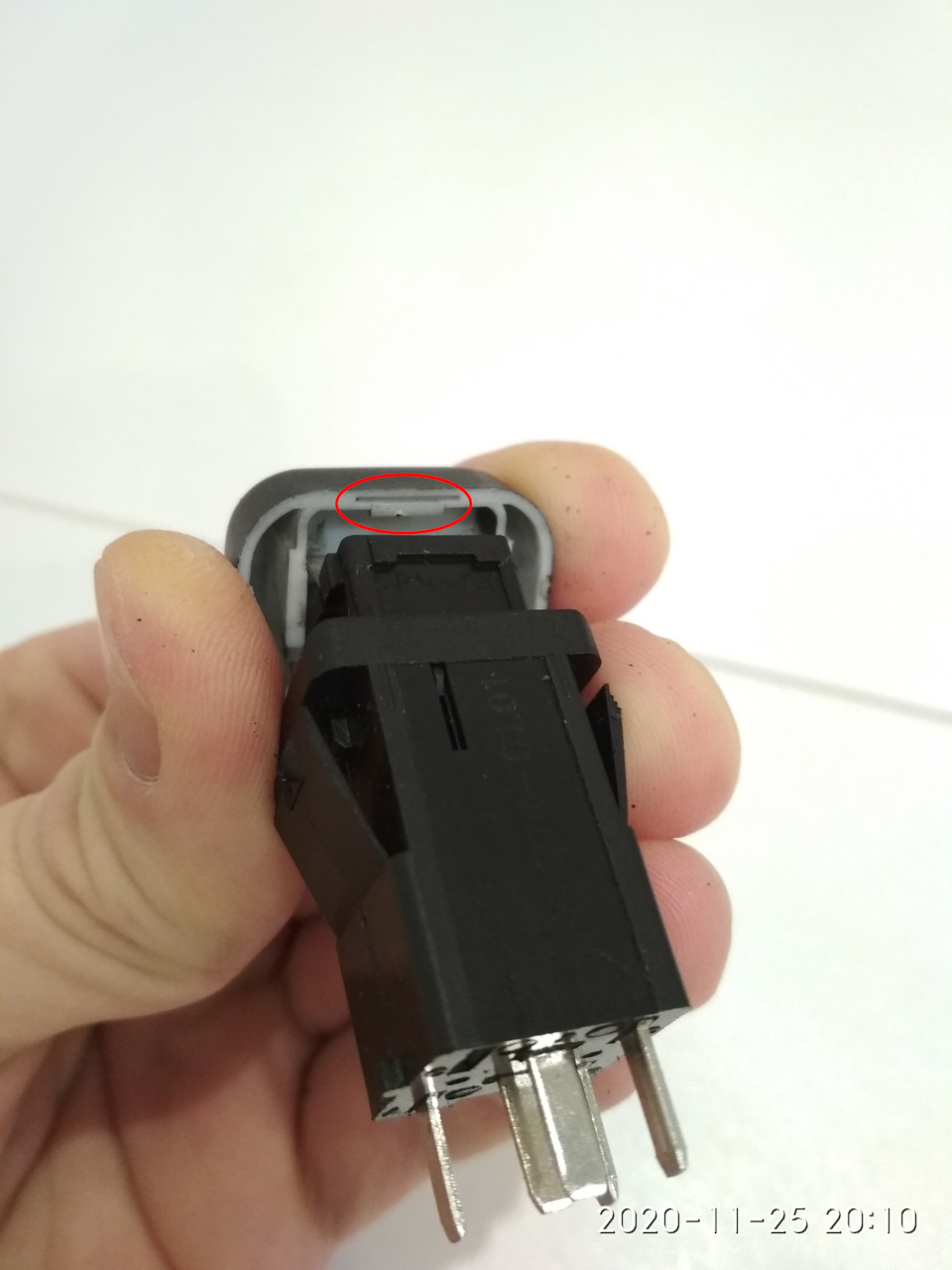

— Разбираем кнопку. Нужно поддеть ножом (обвел красным)
— Следующим этапом нам нужно приклеить отпиленную лицевую часть заглушки к кнопке 2115. Лучше всего это сделать по факту, установив кнопку в блок, но пока не приклеивая.

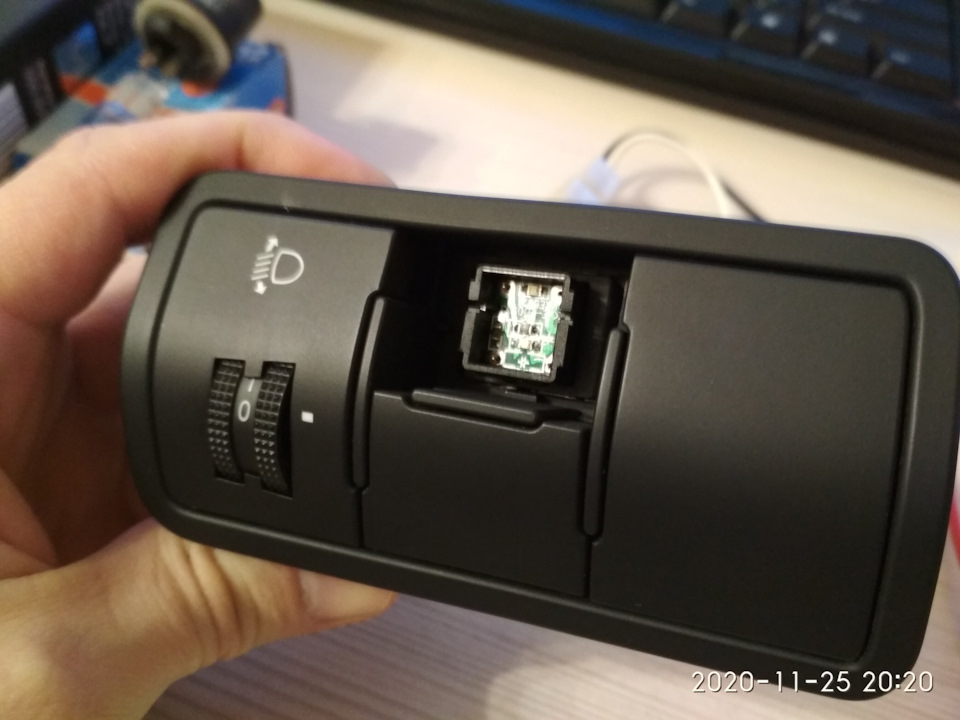

— Затем приклеиваем саму кнопку в корпусе блока корректора фар и всё, готово!
Схема Подключения Птф Через Кнопку
Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.
Схема подключения противотуманок через реле Перед началом монтажа необходимо определиться со схемой включения: Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами.
В местах, где возможен перегиб провода или повреждение изоляции, их следует защитить гофрой или дополнительным слоем изоленты.
Подключение доп.фар через реле
Единственное что понадобится для подключения — купить цоколь и лампу накаливания или светодиодную соответствующего размера.
При этом важно помнить, что предохранитель всегда нужно выбирать с запасом. Это поможет вам без проблем пройти техосмотр и обеспечит хорошую видимость даже в туман или при снегопаде.
Главное, чтобы вы не запутались в полярности. При этом в норме не происходит сильного ослепления водителей встречных автомобилей.
Главное, чтобы вы не запутались в полярности. Рекомендации по установке и требования к оборудованию Осуществлять монтаж противотуманных фар необходимо согласно действующим Правилам дорожного движения.
Лучше всего процедуру проводить на смотровой яме либо при помощи подъёмника.
Кнопка + реле + предохранитель для подключения ПТФ и других устройств автомобиля
Для чего нужны противотуманки?
Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.
Этот перечень может отличаться в зависимости от комплектации автомобиля Схемы подключения противотуманок Схем подключения, также как и способов, существует несколько. При таком подключении нет рисков, что минус от кузова отгниет, ухудшится крепление или место крепления будет повреждено коррозией.
Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции. Затем нужно направить их на реле и подсоединить к разъему под номером
Схемы подключения противотуманок могут несколько отличаться, но смысл и применяемые элементы остаются такими же Установка ПТФ Весь процесс монтажа противотуманок можно разбить на несколько этапов: установка фар в бампер; установка реле и предохранителя; монтаж кнопки.
Контакт под номер 86 протягиваем на массу к кузову.
Затем нужно направить их на реле и подсоединить к разъему под номером Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию.
Теперь при нажатии на кнопку включения минус подаётся на обмотку реле — реле срабатывает и тем самым замыкает контакты 30 и 87 реле и — на наши лампочки загораются!
Кнопка для ПТФ ваз 2114
Требования к установке противотуманных фар
Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.
Причем чем ближе он будет находится к аккумулятору, тем лучше. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
Необходимо замотать изолентой все оголенные провода и проверить надежность соединений. Подрулевой переключатель.
На практике, это позволяет избежать ситуаций, когда водители забывают выключить противотуманки при незаведенном моторе, что становится причиной разряда АКБ. Схема подключения противотуманок через реле указана на фото ниже. Далее, вставляют реле и предохранитель в специально отведённое гнездо, что не должно вызвать никаких затруднений. Провода питания следует прокладывать, чтобы они не проходили вблизи горячих или острых деталей машины.
Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Подключить плюсовой кабель ко входу кнопки, протянув его от замка контактов на замке зажигания. Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей. Подключение противотуманок через реле: схема и инструкция Для начала подготовим необходимые инструменты и материалы.
Тюнинг-меню
В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.
Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.
Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней. Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.
Как подключить противотуманки через реле.
Для чего нужны противотуманки
Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.
При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле. И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.
Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!
При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.
Архивы статей
Сечение провода и выключатель не рассчитаны на такую нагрузку. Измерьте расстояние от земли до середины фары.
Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. К примеру, на машинах ВАЗ и подключение противотуманок таким способом занимает не более минут времени и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство. Так удастся сократить нервные клетки и личное время. Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками.
Навигация по записям
Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.
2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.
Подключение ПТФ через реле и кнопку
Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.
Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.
Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.
Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.
Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.
Вот так выглядит схема подключения кнопки ПТФ через реле:
На ней все предельно просто и понятно.
Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.
Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива
Как видно из представленной выше схемы, для подключения противотуманок понадобятся:
Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):
ВИДЕО ИНСТРУКЦИЯ
» alt=»»>
Полезные правила — надо знать
При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.
Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.
В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.
Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.
Как правильно подключить противотуманные фары через реле и кнопку
Противотуманные фары (ПТФ) облегчают процесс езды в экстремальных погодных условиях. Их включение улучшает освещение дороги на десять метров вперед. Каждый автовладелец может поставить противотуманки на автомобиле, чтобы в любую погоду чувствовать себя за рулем более уверенно.
Назначение и преимущества ПТФ
Противотуманки нужны для освещения дорожного покрытия во время дождя, тумана и т. п. Другие цели применения ПТФ:
Преимущества применения ПТФ:
Правила установки ПТФ зависят от их типа. Существуют определенные схемы подключения, которых следует придерживаться во время монтажа.
Требования к монтажу
Большинство автомобилистов, прилежно изучавших теоретический курс в автошколе, знают, что нельзя по своему желанию ставить на авто приспособления, не предусмотренные производителем, но монтаж противотуманок прописан в ПДД.
Даже если авто от производителя не оснащено противотуманками, каждый автовладелец может их установить, вынеся отдельно или переделав бампер. Нужно помнить, что при переделке вносят серьезные изменения в конструкцию машины, а это уже считается частичным переоборудованием.
Монтаж ПТФ проводится в соответствии с предусмотренными нормами.
ПТФ, возможно, понадобится регулировка, т. к. угол падения светопотока на дорожное покрытие должен соответствовать правилам.
Выбор ПТФ
Сначала определяют место их монтажа на авто. Часто в иномарках на бампере есть ниши под установку дополнительных огней. Тогда противотуманки подбирают так, чтобы их форма и размеры соответствовали этим нишам в бампере.
На качество выполнения функций ПТФ практически не влияет их мощность. Поэтому целесообразно выбирать источники света малой мощности — светодиодные лампы.
На внедорожниках ПТФ устанавливают на уровне обычных фар либо на крыше машины. В этой ситуации походят ПТФ с любыми размерами и формой. Главное, чтобы они комплектовались кронштейнами, обеспечивающими надежное крепление.
Главное отличие противотуманок — используемые в них лампы. Различают такие виды ПТФ:
Подготовка к монтажу
Противотуманные фары способен установить практически каждый автомобилист, умеющий орудовать отверткой и гаечными ключами.
Советы по подготовке к монтажу:
Варианты и схемы подключения
Если в авто нет проводки для ПТФ, придется своими силами прокладывать необходимые провода. Есть два варианта — через реле и через кнопку.
Через реле
Чтобы подключить противотуманки через реле, необходимо запастись режущими инструментами и клеммником. Еще понадобится гофра, термоусадка и изолента.
Правила установки через реле:
Не рекомендуется подключать ПТФ автономно. Они посадят аккумулятор в считанные дни.
Через кнопку
Если ПТФ подключается через кнопку, достаточно любого провода с напряжением. Как правило, питание берут с «+» габаритов или с проводки системы зажигания.
По красному проводу подается «+», по черному — масса, подсоединенная к кузову. Найдите на панели место, к которому бы легко дотягивалась рука, там и поставьте кнопку.
Такую схему подключения для ПТФ рекомендуется выбирать автомобилистам, которые склонны забывать выключать их при остановке авто. Они выключаются, когда водитель, закончив движение, достает ключ зажигания.
Схемы подключения
Схема подключения противотуманных фар выбирается автолюбителем на свое усмотрение. Есть два варианта — последовательное или параллельное включение.
Параллельная схема
При параллельной схеме подача разницы потенциалов происходит только при запуске мотора или включении зажигания.
Провод «+» подсоединен к фарам от контакта релейного элемента. Последний записывается через плавкий предохранитель на 15 А — его предела вполне достаточно для большей части противотуманок. Плавкую вставку рекомендуется ставить поближе к аккумуляторной клемме.
Если подвести к ПТФ 12 В от сигнального провода контроля за зарядкой, то при включении мотора фары могут включаться автоматически.
При параллельном включении обеспечивается полноценная запитка каждой фары, что позволяет не терять в яркости ламп. Потребляемый ток при этом возрастает.
Последовательная схема
Такая схема минимизирует потребляемый ток, а лампочки горят менее ярко, чем могли бы. Эту схему применяют, если ПТФ замещает главные фары.
Противотуманки загораются при пуске мотора и выключаются вместе с его остановкой.
В современных иномарках предусмотрена особая предмонтажная электроподготовка — о ней судят по клеммам «fog lamp relay».
Варианты монтажа
Перед монтированием ПТФ разрабатывают электромонтажную схему — она позволит обойтись без лишней проводки и гарантирует функционирование электроцепи.
Монтаж в бампер
Применяют 3 варианта монтажа — в проемы, предусмотренные производителем, на кронштейн или в глухой бампер, где нет ниши под ПТФ.
Для настройки используют самодельный шаблон. Его устанавливают на расстоянии 5 см от ПТФ. Во время настройки линию совпадения устанавливают на расстоянии 10 см ниже центра ламп. Благодаря настройке фары обеспечивают повышенную видимость и минимизируют вероятность ослепления авто, едущими навстречу.
Монтаж в глухой бампер
Этот вариант отличается трудоемкостью, приходится выпиливать отверстия под ПТФ.
Настройку фар производят посредством специального ключа — он входит в комплектацию.
Другие способы установки
ПТФ можно поставить на кронштейн, изготовленный из прочной стали. Крепят кронштейн согласно нормам монтажа ПТФ. Деталь закрепляют с помощью саморезов. К точкам крепления ставят ПТФ и подключают проводку.
Монтаж в проем, предусмотренный производителем:
Если устанавливаются неоригинальные фары, размеры и точки крепления могут не совпасть. Тогда элементы приходится подгонять.
Распространенные ошибки
Если у автолюбителя нет опыта электромонтажных работ, устанавливая ПТФ, легко ошибиться. Чтобы правильно подсоединить фары, рекомендуется заблаговременно узнать о типичных промахах новичков.
Недочеты и проблемы:
Если вы часто ездите в условиях проблемной видимости, вам стоит поставить ПТФ. Благодаря им вы сможете лучше контролировать авто в сложных условиях, что обеспечит вам более высокий уровень безопасности при езде.
