Подключение розетки фаркопа

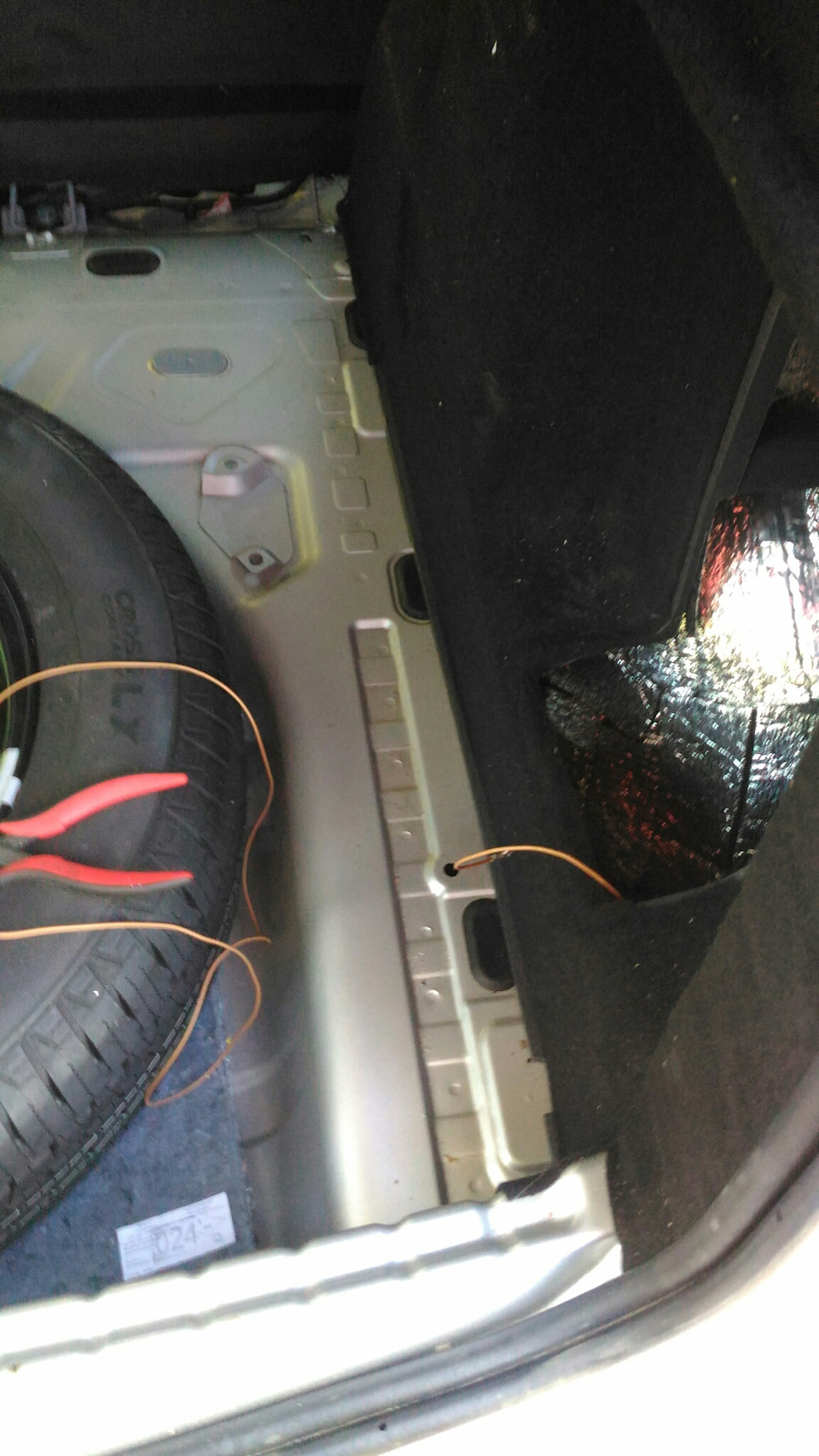

Все подключал просто на прямую, только повороты через реле. 12 вольт для реле взял с розетки в тонеле пола, провод прокинул под обшивкой. Все работает, ничего не глючит. В топку блок согласования.
Renault Duster 2017, двигатель дизельный 1.5 л., 109 л. с., полный привод, механическая коробка передач — аксессуары
Машины в продаже
Комментарии 19
Подскажите, а почему реле ставить на поворотники, а не на габариты, они же у нас светодиодные
Спасибо за схему. Буду делать как у тебя
А почему вы протянули два габарита с двух фар, а не с одной? Или тут хитрость есть какая? И если минус с фары взять, то меньше проводов тянуть, или где один плюс с розетки, там и минус с нее для надежности?
Воо вы заморочелись… Все гораздо проще — просто с розеткой шло два кабеля один на левую другой на правую фару. Просто сделал как производитель задумывал и все…
Я понял вас, надо так же сделать будет…
Спасибо за инфу! Тоже собираюсь на днях приобрести фаркоп, но что то жаба душит отдать 2600 за блок согласования. Значит все работает? Не глючит?

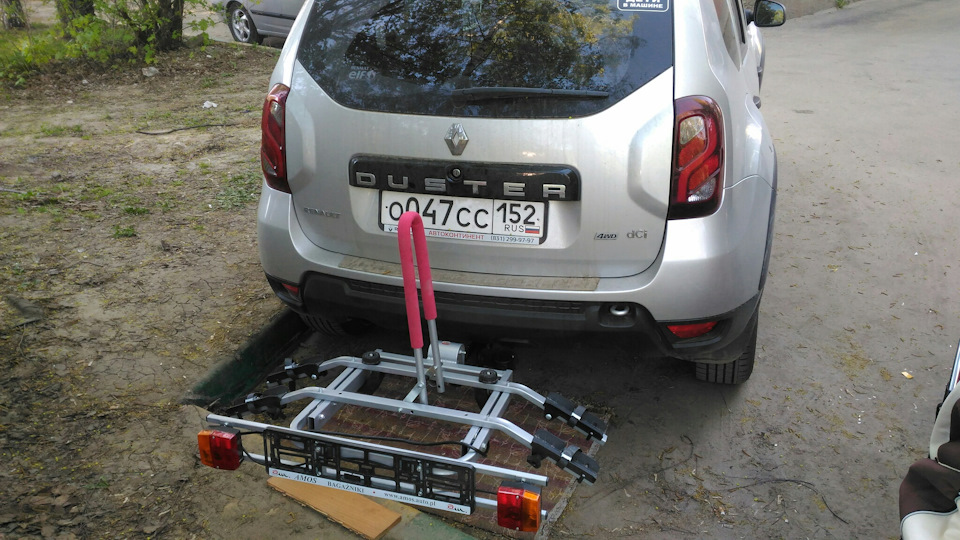

Полет нормальный, все хорошо.
А на стопы такое реле надо или нет?
Реле только на поаоротники, остальное и так работает.
12 В от прикуривотеля?
Скорее это розетка в тонеле возле заднего сидения.
12 В от прикуривотеля?
Думаю не есть хорошо от туда брать питание, так как оно при выключенном зажигание туда не подаётся и в случае например если отключить зажигание и оставить на аварийках на сцепленном устройстве они работать не будут (уточняю при выключенном зажигание)
Подключение электрики (электропроводки) фаркопа на Рено Дастер: схема розетки
В Дастере первого поколения фаркоп подключают «в параллель» с лампами фонарей. Делаются отводы от разъёмов, и проводка выводится наружу. На самом кузове для этих целей даже предусмотрены муфты, установленные в отверстия по углам. Но вместо муфт могут присутствовать заглушки, и как тогда поступить, решает владелец. Конструкция кузова не рассчитывалась под какой-то один метод подключения – вариантов может быть несколько. В общем, подключение электрики фаркопа на Рено Дастер оставляет свободу для творчества. Особенно, если фаркоп самодельный и изготовлен по нашим чертежам! Изучим, что именно может эту свободу ограничить.
Исследуем кузов
По углам багажного отсека располагаются муфты из резины. Если они есть – хорошо, удалите из них заглушки. Вместо муфт могут присутствовать «овалы» (см. фото). И тогда появляется свобода выбора: можно сверлить «овал» или сверлить кузов ( кстати оцинкован).
Готовим авто к монтажу проводки
Для подключения проводки фаркопа на Рено Дастер хватило бы и одной муфты. Но тогда надо было бы вести шнур через всю нишу – от одной стороны к другой. Обычно стремятся вывести проводку наружу. И поэтому число муфт равно двум.
Провод или жгут будет идти к розетке от левого фонаря и от правого. С каждой стороны для этих целей предусмотрено окно – оно находится возле разъёма.
Окошки по центру фонарей
Сам разъём через окно можно вытащить, отключив его от модуля фонаря. И вот, почти к каждой из клемм каждого разъёма надо суметь припаять шнур.
Перед любыми действиями, затрагивающими электрику, не поленитесь отсоединить АКБ. Отключают только разъём «минус» (нужен ключ «на 10»).
Схема соединений в электропроводке
Левая клемма и правая по распайке отличаются. Слева контакты идут в простом порядке:
Почти это же будет и справа:
Нет смысла вести к розетке шнур от каждой из клемм. С левой стороны вообще можно взять только два сигнала. И тогда схема выглядит просто (рис. 1).
Ещё проще схема будет выглядеть, если соединить контакты 5 и 7 (рис. 2). Шнур с клеммы 6Л тогда не используется.
На Рено Дастер подключение розетки фаркопа лучше проводить по схеме 1. А иначе на одном шнуре (6П) будут «висеть» три лампы. Задайтесь вопросом, к чему это приведёт.
Правый жгут, который протягивают от муфты до «квадрата», спрятать будет некуда. Ну а все шнуры слева отлично скрываются под пластиком.
Получается парадокс – где проводов много, там они идут «открыто». Но схему можно переработать.
Знайте, что к контакту 2 может подключаться «подсветка номера». И тогда сделайте следующее: в розетке соедините клеммы 2 и 7 либо 2 и 5. К негативным последствиям это не приводит.
О подключении «массы»
Если «массу», то есть контакт 3, подключать по всем правилам, надо снимать правый фонарь. Под ним будет «шпилька» (на фото её нет), на которую накручивается гайка.
Шпилька – немного выше
Сама шпилька находится сверху, то есть над фонарём.
Изготовьте «лепесток», который накидывается на шпильку и прижимается гайкой. Шнур «массы» припаивают к лепестку.
Те, кто не хочет снимать фонарь, припаивают шнур к контакту разъёма. Номер клеммы в разъёме – цифра 3, и слева, и справа. Есть ещё более простой способ – «лепесток» можно припаять к кузову. Используйте что-то одно.
Подключая к розетке «массу», возьмите шнур большего сечения, чем используете для остальных контактов. Стандартный метод расчёта: на 1 кв. мм приходится 10 Ампер.
О технологии
Чтобы подключиться к любой из клемм, сделайте следующее:
Результат всех стараний показан на фото.
Здесь подключали поворотник
Если на штатной проводке останется любой след, гарантия на «электрику» закончится! Можно купить разъёмы «папа-мама», чтобы изготовить удлинители. Отводы делаются от удлинителей, а штатные узлы не затрагиваются. Артикул разъёма: 0988211060, 0988251060.
Установка фаркопа на Рено Дастер включает и монтаж розетки. Заботьтесь о следующем:
Пара гофр никому не помешает
Проблему с любым несоответствием поможет решить изолента.
Знайте о долговечности розеток из пластика: одной такой розетки, судя по отзывам, «хватает» на один сезон. Лучше, если корпус будет выполнен из карболита, силумина или алюминия. Ну а цены на качественную оснастку бюджетными не бывают.
Фирменная проводка фаркопа и её монтаж
Компания Рено выпускает два варианта проводки: 241577864R и 8201443155. Второй вариант более сложен в подключении – приходится тянуть шнур от АКБ. А комплект 241577864R рассчитан на простое подключение – используются только разъёмы фонарей.
Комплекты Рено и Thule
Так же просто всё выглядит, если купить проводку, подходящую для Дастера и выпускаемую любой из известных фирм (фото справа). Здесь показан один из вариантов.
Ни один авторизованный дилер не обязан работать с комплектами, отличающимися от набора 241577864R или 8201443155.
Подключение проводки на Рено Дастер, если говорить о фирменном варианте, не представляет из себя ничего сложного: жгут пропускают в муфту и подключаются к клеммам. Но муфта здесь используется одна – та, которая установлена в правый угол. Лепесток «массы» накидывается на шпильку, и в комплекте этот лепесток есть. Значит, придётся снимать правый фонарь. Делайте выводы.
Подключение электрики (электропроводки) фаркопа на Рено Дастер: схема розетки
«Фаркоп» на «Рено Дастер» является тягово-сцепным устройством для транспортировки дополнительного груза, не помещающегося в багажник или салон автомобиля.
Правильно подобранное и установленное ТСУ выполняет такие функции:
Устройство стоит не слишком дорого и при частом использовании быстро окупится. Вы можете сэкономить средства, установив фаркоп самостоятельно.
Фаркоп на Рено Дастер
Что входит в комплект ТСУ
Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!
К ТСУ прилагается описание узлов и деталей
Конструктивно фаркоп Дастера включает в себя следующие основные элементы:
Подбираем под свою машину
Установка розетки
Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.
Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.
Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.
Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:
Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.
Типы фаркопов
У любого типа в комплекте нескольку крупных узлов
Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:
Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик
Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации.
У данного устройства общая функция независимо от марки и модели автомобиля
Чем полезен фаркоп как устройство
Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.
Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.
Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.
Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг.
Покупные изделия должны соответствовать конкретной модели авто
Установка на автомобиле
Основной порядок действий
Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.
Вот как осуществляется подключение фаркопа прицепа на автомобиле:
Закрепление на раме авто
Использование схемы подключения
Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.
Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.
Цвет проводки может не совпадать с цветом проводов на фото
Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).
Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.
Монтаж на авто
Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:
Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели
Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию
Главные стадии процесса
В сегодняшнем материале мы при помощи фото и технических материалов разберемся о том, как установить его самостоятельно. Вы также можете посмотреть про установку фаркопа и нюансы его установки в других разделах нашего сайта.
Внешний вид установленного прицепного устройства
Крепим балку
Перед монтажом загоните автомобиль на смотровую яму, застопорите стояночным тормозом и упорами под колесами.
Справочно: Установка фаркопа на Рено Логан своими руками будет примерно такой же, как и в случае с Рено Дастер. На сегодняшний день одним из самых популярных среди владельцев этих машин является комплект отечественной торговой марки «Трейлер».
Так выглядит покупное устройство
Начинаем с монтажа балки фаркопа, которая крепится к задней части кузова вашего Дастера. Устанавливается она на лонжероны в специальных отверстиях, которые предусмотрительно закрыты заглушками.
Место установки – вид снизу
Обратите внимание! В этом случае не потребуется даже снимать задний бампер.
Нам потребуется вооружиться отверткой, парой ключей с головками 17 и 19, фаркопом и комплектацией по его подключению. Боковые кронштейны фаркопа соединяются с лонжеронами болтами с гайками. Прежде времени крепеж затягивать не стоит.
Используйте для крепления только идущие в комплекте элементы
Основная инструкция по проведению работ будет примерно следующей:
Установка балки под задним бампером
Остается установить сцепной шар
Электроработы
Подключение электрической части к основной электропроводке машины несколько сложнее. Сначала отключаем питание от аккумулятора. Нам потребуется отыскать соединительные клеммы задних бортовых огней. Для этого нужно проложить шлейф с проводкой в багажник от штепсельной розетки.
Совет: Сравнивайте расцветку проложенных проводов, хотя преимущественно она совпадает с бортовой проводкой.
Подключение проводов следует производить только при отключенной АКБ
С подключением розетки прицепа не должно возникнуть никаких сложностей, поскольку вся проводка фаркопа соответствует основной. Провода от розетки заводятся в багажник. Их концы фиксируются в клеммном жгуте и подсоединяются к штатному разъему. На площадке фаркопа розетка закрепляется несколькими шурупами.
Подключение проводов следует производить только при отключенной АКБ
К сегодняшнему моменту комплектация таких наборов для тягово-сцепных устройств выполняется гораздо качественней, чем раньше, как и изготовление наклеек на фары. Как правило, каждый комплект оснащен достаточно подробной инструкцией по монтажу ТСУ. Пара заглушек для двух жгутов предусмотрена конструктивно в багажнике. К тому же, те клеммы, что входят в состав комплекта в полной мере отвечают штатным.
Штатную проводку резать не нужно – все можно подключить более цивильно
Установка фаркопа на Рено Дастер своими руками
Дополнительное прицепное устройство, именуемое фаркопом, часто приходит на помощь многим водителям. Правильно подобранное и установленное тягово-сцепное устройство способно увеличить возможности автомобиля в случае перевозки грузов, защитить от удара сзади, помочь вытащить из кювета, в случае неисправностей отбуксировать транспортное средство. Это устройство быстро окупается, но для большей экономии можно установить фаркоп самому. Не менее важным моментом при решении снабдить автомобиль ТСУ является его подбор.
Особенности выбора тягово-сцепного устройства
Задачей фаркопа служит обеспечение надежной и жесткой связи между авто и прицепом или другим средством заменяющим его. При этом тягово-сцепное устройство должно не мешать маневренности двух транспортных средств и допускать определенную степень свободы. Для этого используют шаровое крепление, обеспечивающее вращение по вертикальной оси.
Чтобы на прицепе осветительные элементы могли дублировать все сигналы автомобиля при маневрах и торможении через ТСУ электрическая сеть прицепа и авто соединяются.
На Рено Дастер ассортимент фаркопов довольно широк и отличается между собой:
Наиболее оптимальным вариантом для Рено Дастер 4х4 сочетающим в себе качество и приемлемую цену является фаркоп производства Трейлер, в том числе и на полный привод.
Процесс установки
Компания Renault заботится о своих клиентах и облегчила им самостоятельную установку ТСУ, подготовив в Renault Duster:
Произвести грамотную установку фаркопа своими руками вам поможет наша подробная инструкция, и прилагаемый к комплекту чертеж фаркопа. Работы по установке тягово-сцепного устройства необходимо проводить вдвоем с полным соблюдением техники безопасности.
В первую очередь освобождаем багажник автомобиля, снимаем запасное колесо, глушитель с резиновой подвески и готовим необходимый инструмент. Нам понадобится отвертка и четыре ключа: два на 17, два на 19. Для облегчения монтажных работ рекомендуем использовать смотровую яму, эстакаду или силовые стапеля, домкраты, чтобы приподнять машину. Далее фиксируем авто с помощью ручного тормоза и упоров, отключаем аккумулятор, отбросив клемму «минус».
Подключение электрики
Электрика – последний шаг к завершению работ по установке фаркопа на Рено Дастер. Сначала устанавливается розетка на площадку фаркопа небольшого размера. Поставить ее не сложно. Далее освобождаем заглушку для электропроводки в полу багажника. Проводка от розетки заводим в освобожденные отверстия. Дальнейшее подключение проводов ТСУ по инструкции от производства Трейлер следует производить в автосервисе.
Рено Дастер имеет бортовой компьютер и мультиплексную сеть. Подключение электропроводов розетки своими руками может привести к скачкам напряжения и выходу из строя электроники. Чтобы избежать этого в техцентре используют блок согласования или универсальный электрокомплект.
После полной установки тягово-сцепного устройства необходимо присоединить прицеп и проверить работоспособность стоп-сигналов, ходовых огней, поворотов.
Советы по эксплуатации
Для того, чтобы продлить эксплуатацию тягово-сцепного устройства и обеспечить безопасность другим участникам движения, необходимо производить периодическое обслуживание фаркопа и его креплений. Основное – это осмотр болтовых креплений ТСУ, а также надежность контактов электрооборудования прицепа. Болтовым соединениям требуется периодическая подтяжка.
Если вы не пользуетесь длительное время прицепом, промажьте сцепной шар защитной смазкой от коррозии и наденьте на него защитный колпачок.
Важно! Не эксплуатируйте машину с прицепом, который нагружен массой более 1200 кг и в условиях движения со скоростью более 90 километров в час.
Защитный колпачок убережет шар от ржавчины
Топ-5 лучших производителей фаркопов на автомобили типа ВАЗ 2110, Тойота Хайлюкс
Цена сцепного устройства этого производителя довольно высока (примерно 11500 рублей). Но при установке приспособления не нужно убирать бампер. Выдерживаемые нагрузки:
Бельгийские фаркопы стоимостью 8500 рублей имеют грузоподъемные характеристики, аналогичные словацким тяговым устройствам, но для монтажа/снятия фаркопа потребуется снятие бампера.
Фаркопы производства данной компании стоят в районе 10 000 рублей. Тяговое приспособление рассчитано на горизонтальную нагрузку не более 2 т.
Польские фаркопы стоят несколько дешевле (до 10 тысяч рублей). Грузоподъемность польского оборудования до 1,5 т.
Тяговое устройство российского производства выдерживает груз весом до 1,2 тонны. Они гораздо дешевле иностранных аналогов – в продаже представлены образцы от 1000 рублей.
Фаркопы швецкого производства отличаются самой высокой стоимостью, в сравнении с перечисленным выше оборудованием. Тяговые приспособления данного производителя рассчитаны на транспортировку грузов весом до 1,5т.
На российском рынке есть оборудование и других производителей. Автовладельцу необходимо только сделать выбор в пользу одного и остановиться на оптимальном для себя варианте.
Существует три варианта сцепного оборудования:
Сегодня в современных автокарах наличие электроники является обязательным условием и этому моменту производители уделяют существенное внимание. Необходимо знать: все автомобильные электрокоммуникации должны быть обеспечены достаточным уровнем изоляции. Базовые советы при монтаже устройства фаркоп на машину:
В среднем стоимость тягово-сцепной системы для полноприводного Renault Duster, в том числе 4х4 колеблется в пределах от 5 тыс. руб. до 20 тыс. руб. без отверстия в бампере. Самым оптимальным вариантом будет трейлерный фаркоп, который подходит и на полный привод Рено Дастер.
Следует отметить, что автопроизводитель позаботился о простоте установки, предусмотрев:
Читать далее: Инструкция по проведению раскоксовки поршневых колец своими руками, видео
Схема соединений в электропроводке
Левая клемма и правая по распайке отличаются. Слева контакты идут в простом порядке:
Почти это же будет и справа:
Нет смысла вести к розетке шнур от каждой из клемм. С левой стороны вообще можно взять только два сигнала. И тогда схема выглядит просто (рис. 1).
Ещё проще схема будет выглядеть, если соединить контакты 5 и 7 (рис. 2). Шнур с клеммы 6Л тогда не используется.
На Рено Дастер подключение розетки фаркопа лучше проводить по схеме 1. А иначе на одном шнуре (6П) будут «висеть» три лампы. Задайтесь вопросом, к чему это приведёт.
Правый жгут, который протягивают от муфты до «квадрата», спрятать будет некуда. Ну а все шнуры слева отлично скрываются под пластиком.
Получается парадокс – где проводов много, там они идут «открыто». Но схему можно переработать.
Знайте, что к контакту 2 может подключаться «подсветка номера». И тогда сделайте следующее: в розетке соедините клеммы 2 и 7 либо 2 и 5. К негативным последствиям это не приводит.
О подключении «массы»
Если «массу», то есть контакт 3, подключать по всем правилам, надо снимать правый фонарь. Под ним будет «шпилька» (на фото её нет), на которую накручивается гайка.
Читать дальше: Магазины запчастей для сельхозтехники
Шпилька – немного выше
Сама шпилька находится сверху, то есть над фонарём.
Изготовьте «лепесток», который накидывается на шпильку и прижимается гайкой. Шнур «массы» припаивают к лепестку.
Те, кто не хочет снимать фонарь, припаивают шнур к контакту разъёма. Номер клеммы в разъёме – цифра 3, и слева, и справа. Есть ещё более простой способ – «лепесток» можно припаять к кузову. Используйте что-то одно.
Подключая к розетке «массу», возьмите шнур большего сечения, чем используете для остальных контактов. Стандартный метод расчёта: на 1 кв. мм приходится 10 Ампер.
О технологии
Чтобы подключиться к любой из клемм, сделайте следующее:
Результат всех стараний показан на фото.
Здесь подключали поворотник
Если на штатной проводке останется любой след, гарантия на «электрику» закончится! Можно купить разъёмы «папа-мама», чтобы изготовить удлинители. Отводы делаются от удлинителей, а штатные узлы не затрагиваются. Артикул разъёма: 0988211060, 0988251060.
Установка фаркопа на Рено Дастер включает и монтаж розетки. Заботьтесь о следующем:
- Пусть к розетке подводятся два жгута. Тогда используйте гофру-разветвитель.Если подходящей детали нет, используйте две гофры (см. фото);
Пара гофр никому не помешает
Проблему с любым несоответствием поможет решить изолента.
Знайте о долговечности розеток из пластика: одной такой розетки, судя по отзывам, «хватает» на один сезон. Лучше, если корпус будет выполнен из карболита, силумина или алюминия. Ну а цены на качественную оснастку бюджетными не бывают.
