Подключение к ШГУ Hyundai Solaris камеры заднего вида

Можно лишь подключить Solaris II Рестайлинг и Solaris II в комплектации супер серия. Остальные магнитолы работают с камерами через инженерное меню (применение некоторых параметров) или же прошиваются.
Опять начитавшись форумов я залез в инженерное меню ШГУ.
www.drive2.ru/l/521182806290727238/
Ссылка как попасть в него

В нем были пункты «сигнал камеры» и тут я обрадовался подумал «во повезло» и можно снова ехать в сервис подключаться к камере залазить в инженерное меню менять настройки т.е. включить сигнал камеры и вуаля я на коне. Опять поехал в сервис и снова промучались с рамкой, благо уже все провода были выведены под камеру подцепили ее и в итоге опять не было изображения, сигнал есть изображения нет. Сколько магнитолу не перезагружали, какие параметры не меняли все было тщетно…опять потратив 3 часа я уехал домой. Решил, что больше онанизмом страдать не буду и как поеду в г.Москву заеду к Руслану активирую камеру и сразу там же подключу. Сумма в 5000 рублей за подключение+активацию меня устраивала. Договорился заранее, приехал по адресу, подключили быстро буквально 1-1.5 и я довольный уехал домой. Так же ему большое спасибо за подключение и активацию.

Камера встала идеально, зазоров в прокладке нет.

Так же могу добавить, что пункт с инженерным меню, вот этими настройками «включение камеры» помог одному из форумчан активировать камеру на своем ШГУ без различных активаций и прошивок. Мне данный способ не помог как я писал выше. Могу сказать, что как дополнительный аксессуар камера заднего вида полезна, а именно видеть препятствия сзади, или когда выезжаешь задом с «кармана» на дороге видны машины, но использовать именно для парковки без зеркал я бы не стал т.к. съедает «хорошо» углы и искажает реальное изображение до объекта. Паркуюсь по зеркалам, но иногда посматриваю теперь в камеру)))
Далее могу сказать, что через инженерное меню на магнитолу можно установить различные приложения YouTube и другие, у меня это получилось, но не разобрался как звук выводить в колонки т.е. изображение есть, звука нет. (но тоже как то программой поправляется).
Недавно тут увидел на драйве пост о том, что вышло обновление карт для ШГУ Hyundai скачал программу на пк начал вводить номер ПО магнитолы, а программа мне пишет, что такой магнитолы на Hyundai Solaris нет и вообще в Hyundai.

Забил данный номер ПО в интернете и мне высветилась ШГУ Kia Rio. Полагаю, что ШГУ прошивается мозгами от Kia Rio и после этого магнитола начинает видеть камеру заднего вида. Это мои мысли вслух, кому интересно вэлком пробуйте мб у Вас получится подключиться к камере через прошивку, отпишитесь по результату если получится. Очень долго не мог написать данный пост, то лень, то времени не было, но вот ручки мои добрались. Всем удачной дороги, надеюсь смог кому то помочь/разобраться/донести всю информацию, что накопил о моем ШГУ.

Источник

8. Установка камеры заднего вида для Hyundai Solaris. Багажник. Часть 1.

Как вы наверно помните, ранее писал о том, что купил камеру, если кто не помнит, ссылка на покупку камеры внизу записи.

Сегодня занялся установкой камеры, если честно, начал заниматься этим еще вчера вечером, но пошел дождь и пришлось сворачиваться, и заканчивать уже сегодня.

Запись как обычно будет содержать кучу текста и море фоток, так что набирайтесь терпения))

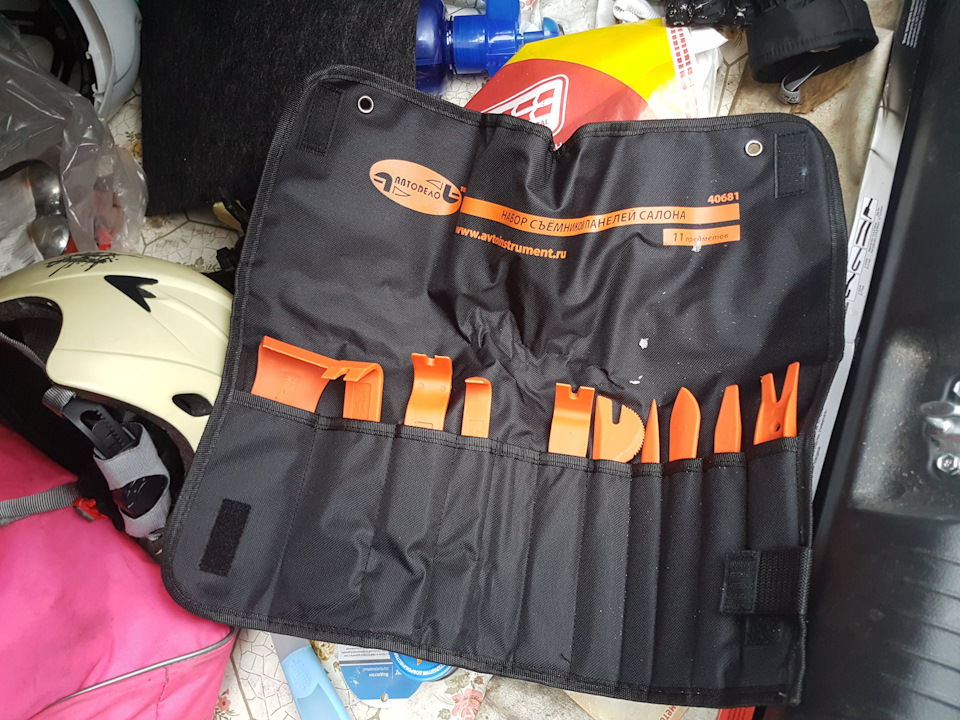

При себе необходимо иметь следующий инструмент:
1) Желательно прямые руки в количестве двух штук
2) Отвертка крестовая(«+»)
3) Гаечный ключ на 10
4) Желательно но не обязательно: гофра или изолента, дабы все было по феншую.

Далее открываем багажник и начинаем его разбирать.

Я начал разбирать багажник с внутренней ручки крышки багажника.
Если что ее парт. номер 81254-3s000
Ручка держится на двух саморезах и двух клипсах(на следующем фото будет видно)

Затем откручиваем клипсы, на которых держится обшивка крышки багажника.
Всего там 9 таких клипс
Парт. номер обшивки крышки багажника для седана 81752-4l000

В итоге получаем такую картину

Далее нужно открутить накладку крышки багажника, в простонародье — сабля, это та накладка, за которой прячется подсветка номерного знака.
Вся накладка держится на 4 шпильках с гайками и 2 клипсах.

Выкручиваете сначала гайки, затем сжимаете пальцами эти клипсы и выталкиваете их наружу.

И извлекаете саблю.
Ее парт.номер для седана 873101R000

И тут же возникает вопрос, а как потом провод в багажник протянуть?! Тут все просто, в крышке багажника уже имеется резиновая заглушка, через которую можно просунуть провод от камеры в багажник.

Вынимаем эту заглушку и сверлим в ней отверстие, я просверлил отверстие в 2мм, что бы провод камеры можно было там просунуть, но и в тоже время, что бы он там сидел очень плотно.(фото с отверстием забыл сделать)
Парт. номер заглушки 17313-25000

Затем делаем отверстие в сабле для шпильки камеры.
Что бы сделать отверстие в нужном месте, я вырезал шаблон площадки камеры, приложил к сабле, сделал метку, просверлил сначала тонким сверлом, а затем сверлом нужного диаметра, в моем случае это было сверло на 6мм.

И примеряем.
С обратной стороны все отлично, но боялся что шпилька камеры может упереться в кузов крышки багажника, но все обошлось, расстояние от шпильки до крышки багажника составит 2-3мм

А вот с наружной стороны показалось не все так идеально, как думал…
1) Главным условием было то, что бы камера смотрела не строго прямо, а под углом вниз, что бы было видно где заканчивается бампер авто, нужно это для удобства и расчета примерного расстояния до препятствия. Т.к. в том месте где я решил установить камеру, есть углубление под углом, я подумал, что камера будет теперь смотреть не под нужным мне углом, а гораздо выше чем хотелось бы, и пришлось бы делать проставки, что бы опустить камеру чуть ниже. Но все обошлось, камера смотрит так, как я и хотел(фото в конце).

2) Под площадкой камеры и саблей куча места, а точнее большая щель. Это не очень хорошо, т.к. со временем туда будет попадать и вода, и грязь, и прочий мусор, а оно нам надо? — Нет конечно!
Сказано, сделано.
Берем саблю и камеру, обезжириваем их и наносим герметик, в моем случае это был какой то силикон бесцветный, оставшейся после ремонта в квартире.

После того как герметик подсох, идем устанавливать саблю.

Как выяснилось далее, резиновая заглушка в крышке багажника стоит не по центру, а не много сдвинута в сторону.

Теперь в просверленное отверстие в заглушке вставляем провод от камеры и далее протягиваем провод куда вам надо, я вывел провод вправо, т.к. там у нас находится фонарь заднего хода. Ну и само собой провода желательно закрепить хомутиками к чему нибудь дабы они не гремели(фото опять забыл сделать).

Пока монитора нет, дома нашел автомобильный телевизор и пошел тестить им.
Телек подключил в прикуриватель, а питание для камеры временно взял из плафона освещения багажника.

Результат меня очень порадовал! Все именно так, как я и хотел, край бампера видно в монитор.

Если что, могу помочь с покупкой и установкой, обращайтесь.

Всем спасибо за просмотр, надеюсь это кому нибудь пригодится.
Удачи на дорогах!

Источник

Установка оригинальной камеры заднего вида

Решил всё подключить, делал для себя — поэтому решил заморочиться. Тянул всё рядом с проводкой, а не рядом с тросом открывания багажника, как некоторые.

Чтобы работала кнопка багажника, нужно присоединить провод к 25-му (коричневый) пину разъёма MF11

Чтобы работали динамические линии, нужно подключить can high к 36-му (красный) и can low к 37-му (синий) пину разъёма EM11

А были они изъяты лишь для того, чтобы добавить пин в 25-ый и пин в 33-ий разъём M08-A. 25-ый пин — питание с фонаря заднего хода, а 33-ий пин замыкаем с 22-ым пином.

Добавляем 6-ой пин (питание) и 7-ой пин (сигнал камеры) в разъём M09-A

На моё счастье камера в магнитоле уже была активирована, видимо Русланом.

Hyundai Solaris 2018, двигатель бензиновый 1.6 л., 123 л. с., передний привод, автоматическая коробка передач — автозвук

Машины в продаже

Комментарии 43

Здравствуй. Понятия не имею. Какая-то своя

Там всё расписано. Инструкция актуальна для проводки Руслана

Врезать нужно. У меня инструкция только так, которая изложена здесь. Других нет. Сам искал

Ждите, машина уже просится ко мне, скоро, я думаю развею ваши сомнения с перепрошивкой, 2020г была сделана без перепрошивки.я думаю, перепрошивка, это подключение пин 33 к 22

Кстати, на простых магнитолах рио3 6 пин это питание usb разъема тоже 5.5в

Интересно, а где же вы брали минус видео сигнала?если у вас 6 пин питание 5.5в, 7 пин видеосигнал два провода в сан шину для динамики сетки, коричневый кнопка багажника, а где же минус(экран)видеосигнала?я так понимаю что бы установить китайскую камеру, нам нужно неиспользовать пин6, оставить Пит 7 видеосигнала плюс и 21пин минус видеосигнала.в остальном всё верно.по поводу прошивки не уверен, такое ощущение что вас обманули, устанавливал камеру на Солярис 20г, прошивка не понадобилась, хотя уверяли что надо.на днях будет такая машина с такой работой, только камера будет Китай, вот и проверим, посмотрим, запустится или нет.мее самому интересно.на последней солярке миф с прошивкой был разрушен, интересно с этой поработать.с уважением Владимир(электрика, электроника и всё такое)

Я в подробности не вникал. Инструкция актуальна для оригинальной камеры и проводки, которую делает Руслан

Интересно, а где же вы брали минус видео сигнала?если у вас 6 пин питание 5.5в, 7 пин видеосигнал два провода в сан шину для динамики сетки, коричневый кнопка багажника, а где же минус(экран)видеосигнала?я так понимаю что бы установить китайскую камеру, нам нужно неиспользовать пин6, оставить Пит 7 видеосигнала плюс и 21пин минус видеосигнала.в остальном всё верно.по поводу прошивки не уверен, такое ощущение что вас обманули, устанавливал камеру на Солярис 20г, прошивка не понадобилась, хотя уверяли что надо.на днях будет такая машина с такой работой, только камера будет Китай, вот и проверим, посмотрим, запустится или нет.мее самому интересно.на последней солярке миф с прошивкой был разрушен, интересно с этой поработать.с уважением Владимир(электрика, электроника и всё такое)

Здравствуйте, есть ли какой то результат у вас?

Не подскажу. Я с ним только здесь переписывался

Добрый вечер. Можете объяснить. 25 пин это питание с фонаря. А 6 пин питание чего? И для чего замыкается 33 с 22 пины?

Здравствуй. Я уже точно не скажу. Всё делал по инструкции, которую искал в интернете. Если не ошибаюсь — 25-ый пин нужен для того, чтобы магнитола понимала, что нужно включить камеру, он как раз пустой. Так же пустой 33, туда нужно вставить пин. И чтобы не тянуть ещё один провод, можно подсоединить к 22-му. 22-ой, видимо, положение ключа

Понял 👍🏻 Просто не разберусь никак, + сигнал от камеры это 7пин, а минус это 21пин. А 6ой пин какую роль играет

Один кабель питания, другой видеосигнал. Это, возможно, справедливо только для проводки от ruslan2502

Понял 👍🏻 Просто не разберусь никак, + сигнал от камеры это 7пин, а минус это 21пин. А 6ой пин какую роль играет

Источник

12. Установка камеры заднего вида для Hyundai Solaris. Питание камеры. Прокладка проводов по багажнику, тянем их в салон. Часть 2.

На этот раз я занялся прокладкой кабеля от камеры по багажнику в салон и питанием камеры от проводов идущих на лампу включения заднего хода.

Саму установку камеры можно посмотреть в предыдущих записях.

Начал я с фиксации провода от камеры.

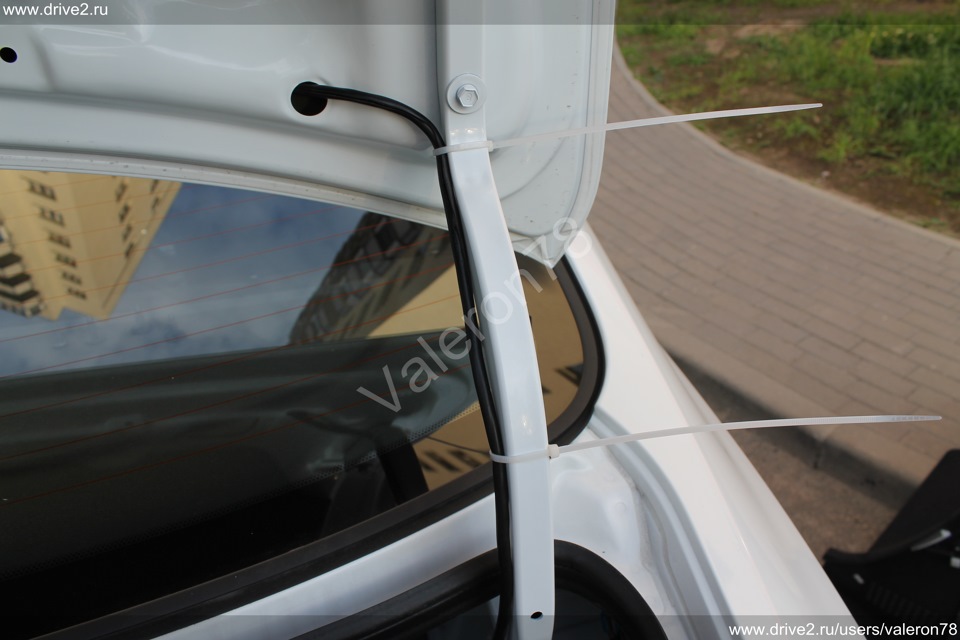

Для этого взял резиновую гофру разрезную(нашел дома) упаковал в нее провод от камеры и на стяжках закрепил на петле багажника.

Следующим шагом было вынимание коврика багажника и снятие боковой облицовки багажника, снимал только правую сторону ибо лампа заднего хода расположена у нас справа, как и проводка на эту лампу.

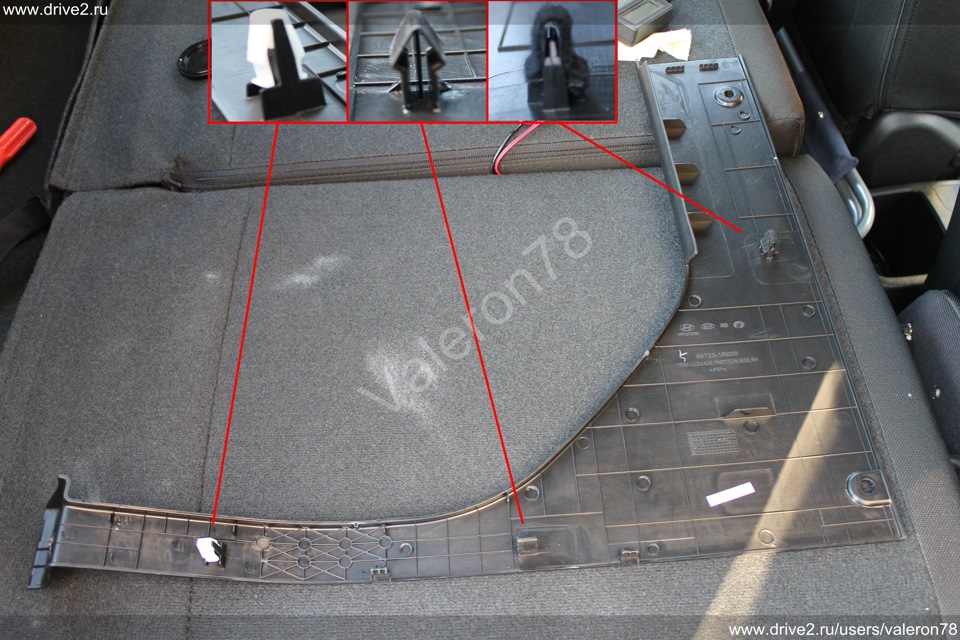

Снимаем все клипсы(клопы) в багажнике. Всего там 5 клопов и 2 самореза внизу.

Кстати, багажные клопы отщелкивал гаечным ключом на 10))) Поддевал отверткой, а затем пихал туда ключ, удобно вобщем

ВНИМАНИЕ! После это не спешите вынимать обивку! Это еще не все.

Далее перемещаемся в салон, откидываем спинку заднего сиденья и вынимаем еще два клопа и один саморез.

Теперь снимаем эту накладку.
Снимается она относительно туго, на мой взгляд лучше снимать ее снизу вверх, эта накладка держится на трех клипсах(зажимах) два из них пластиковые и один(самый верхний по центру) на металлической основе.

Сдергиваете два нижних, затем расшатывающим движением пытаемся выдернуть верхний и спустя какое то время он должен нам поддаться.

За этой накладкой кроется еще один клоп который держит боковую обивку багажника.
Вынимаем и его тоже

И только после этого можно вынимать обшивку багажника!

После извлечения обшивки, заглядываем в фонарь и видим что на задний ход идет оранжевый и черный провод.

По идеи все, питание камеры кидаем на эти провода.
Снимаем фишку с фары, разрезаем изоляцию косы с проводами и удивляемся, собстна а где оранжевый провод то?! о_О

Ну ОК подумал я, закрыл машину и пошел за мультиметром домой, вернулся, включил заднюю передачу и зажигание, потыкал в колодку и нашел нужный провод. В моем случае из оранжевого он превратился в зеленый.

Зачищаем его и коннектимся красным провод от камеры к зеленому в авто, черным проводом от камеры к черному проводу в авто.

Теперь задача пропихать провод из багажника в салон. Встал вопрос, а как лучше? По крыше или по полу вдоль порогов? Решил что пущу по крыше.

К сожалению я не смог снять все боковые панели сзади и решил пойти другим путем, сняв частично уплотнитель двери.
Если снять уплотнитель и заглянуть внутрь, то сквозь щели будет видно багажник.
Я взял кусок проволоки сунул из салона в багажник

и высунул вот сюда

Затем примотал тюльпан от камеры к проволоке и высунул его в салон

Просунув весь провод в салон я взял чуток резиновой гофры, поместил туда провод от камеры что бы он не перетерся об элементы кузова и оставил сбоку, т.к. в губку запихать не получилось, тот скотч который проклеен в поролоне, просто рвался и больше бы не приклеивался.

Далее сверху снимаем уплотнитель двери и прокладываем кабель по крыше в салон.

Могу помочь с покупкой и установкой, если что, обращайтесь.

Всем спасибо за внимание! Удачи на дорогах! 😉

Источник

Установка камеры заднего вида. Осторожно много букв!

Всем привет! Поделюсь первой частью монтажа камеры заднего вида (хода) это выбор подключения и места установки, временная установка, проверка работы.

Для удобства, оглавление по разделам:
— выбор камеры и прочее ла ла ла;
— проверка работы системы перед монтажом;
— установка;
— устранение глюка или ПНР;
— ссылки откуда брал инфу.

*** Выбор камеры и прочее ла ла ла ***
Установку парктроников даже и не рассматривал, т.к. магнитолу изначально брал, чтобы у неё была громкая связь и поддержка камеры заднего вида. То есть, во первых это продолжение установки магнитолы, то есть пятая часть марлезонского балета, а во вторых читая про монтаж камер постоянно находишь записи что те у кого есть парктроники всё равно устанавливают камеры т.к. порой не видно штырей, столбиков и прочих атрибутов ландшафтного интерьера. Соответственно в этом противодействии победа остается за камерами, а не парктрониками.
Итак, что же необходимо, чтобы в автомобиле появилось это столь необходимо удобство? 1. Сама камера, 2.монитор вывода изображения, 3.питание для этой системы. Все эти составляющие можно приобрести комплектом так и по частям.
С монитором у меня проблемы выбора нет, т.к. видео будет выводиться на магнитолу, а так на рынке для этого еще есть накладки на зеркала заднего вида со встроенным монитором, мониторы камеры заднего вида, чипы в голову ну наверное и все…

Переходим теперь к выбору камеры:
Выбор как и у всех был между: а)рамкой номера с камерой, б)универсальной, в)камерой для модели авто, г)камера с инфракрасным изображением. А и Г я отверг, выбор был между Б и В оставшимися на трубе. Проезжая мимо автомагазина зашел, спросил и у них был камера для соляриса, купил вот и весь выбор. Сейчас после всей установки я бы взял универсальную камеру, почему? Расскажу об этом в отдельном посте.
Итак, встречайте камера заднего вида для Hyundai Solaris — INCAR VDC 078. Устанавливается вместо лампы освещения заднего номера, для того чтобы подсветка осталась в камере установлена лампочка.

Распаковал камеру вечером в машине при свете лампочки, увидел пару мотков проводов, как я понял это уже стандартный набор проводов, но тогда смущенный этим клубком и отсутствием инструкции я отправился на поиски информации как все это поженить между собой.

Вынул планку с прикуривателем, на клемме подключения нашел местечко куда подсунуть проводки питания

Включаю в магнитоле изображение с камеры и ДА! Работает! Праворукий солярис вы ещё не видели, правда?!

Снимая обшивку нужно помнить о хитрой клипсе. Вытаскивать её нужно между головкой и юбкой

-снять накладку багажника на освещение заднего номера, встретившееся название сабля понравилось буду использовать его;
-вынуть лампу освещения;

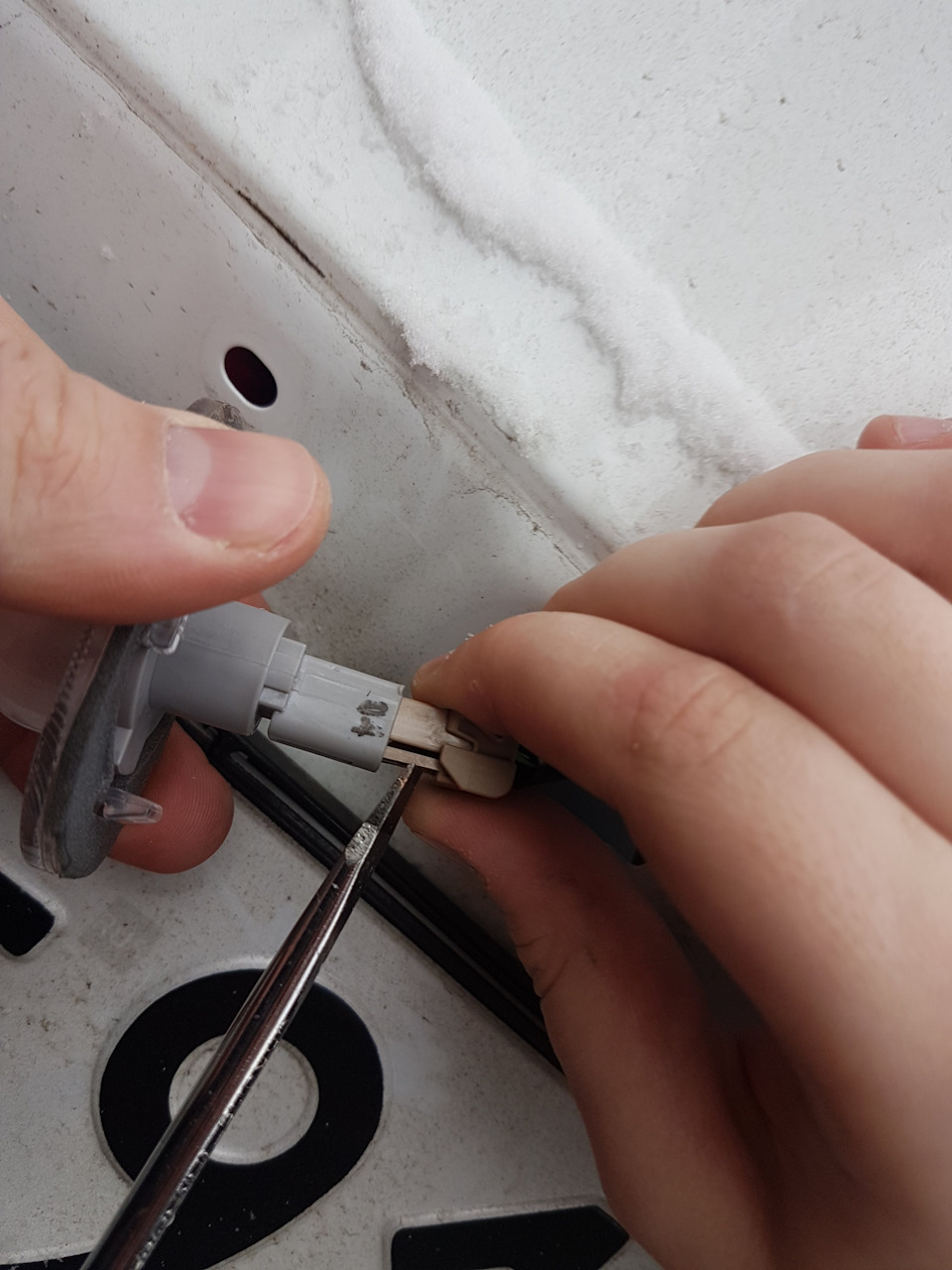

Сначала вынул её на улицу, там уже разъединил клемму, поначалу было не понятно, нужно нажать где показано отверткой

-снять обшивку багажника возле фонаря заднего хода;
Тут решил пойти другим путем не подключаться к проводке в багажнике, а подключаться в самом фонаре, чтобы не искать какой идет провод после клеммы заднего фонаря. Для этого нужно:
-вынуть фонарь;
-запитать камеру в самом фонаре.

Установил камеру вместо фонаря и та да дам! Сюрприз от китайцев — если ставить чтобы лампа камеры светила на номер сабля на место не встанет.

Если её развернуть, то фонарь не светит на номер, и нафиг следовательно он не нужен. А так и ладно, меньше подключать.

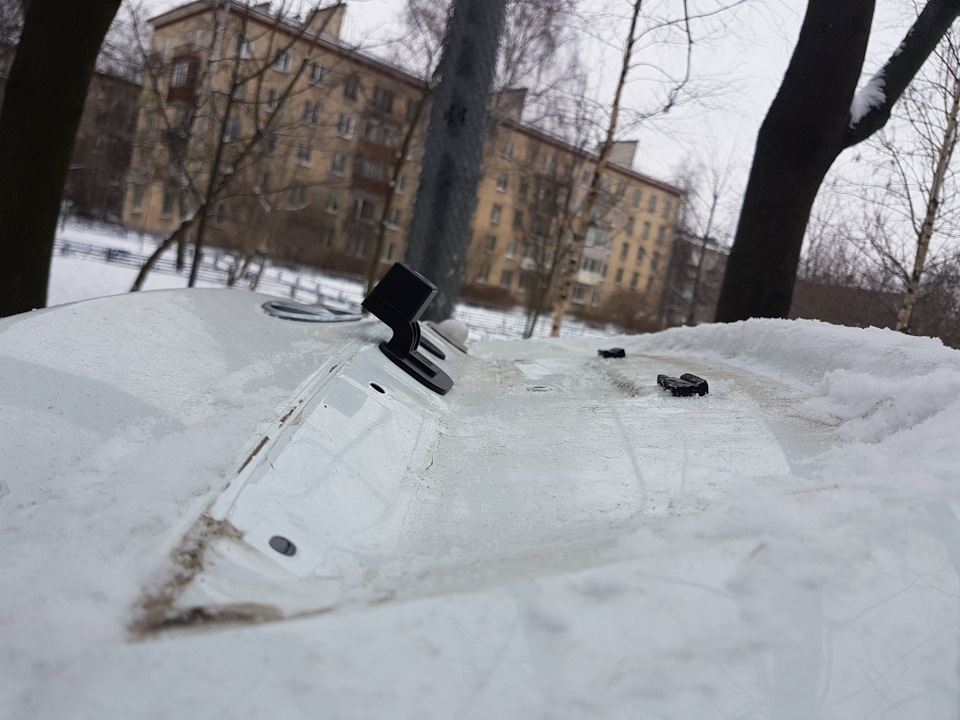

Камера уперлась в рамку номера и не встает в паз, без рамки тоже упирается, да и зачем мне штатная камера из-за которой нужно ездить без рамки!

Как оказалось я затупил, можно рамку опустить ниже, на штатных проемах! ))))

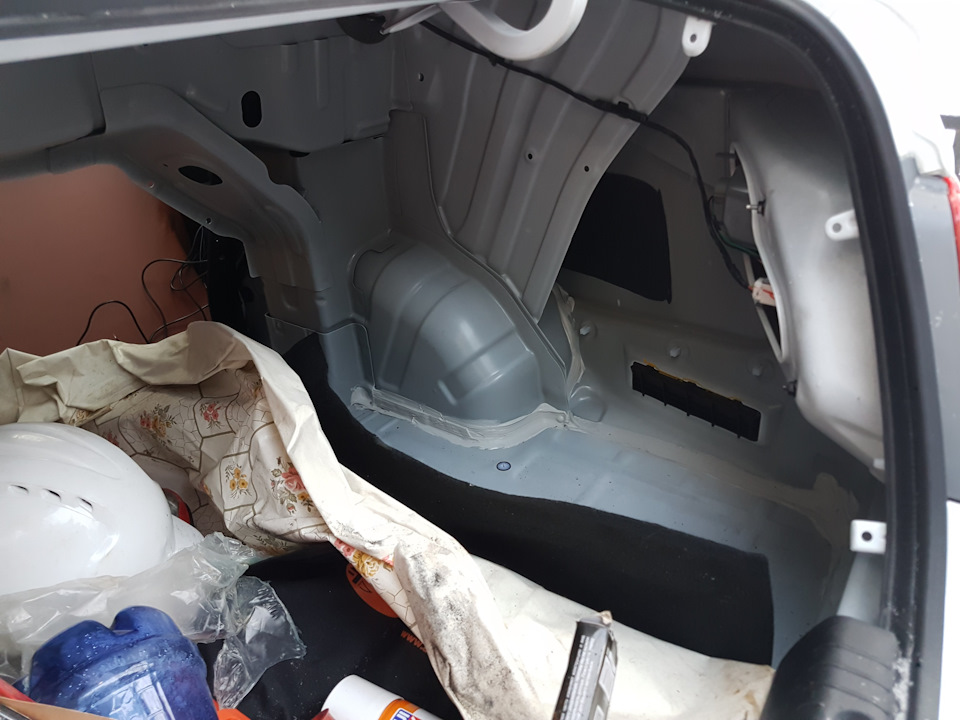

Снимаем обшивку багажника, вообще все легко крутиться снимается у меня занимался этим ребенок

Снимаем фонарь для этого нужно разъединить разъем и открутить три гайки

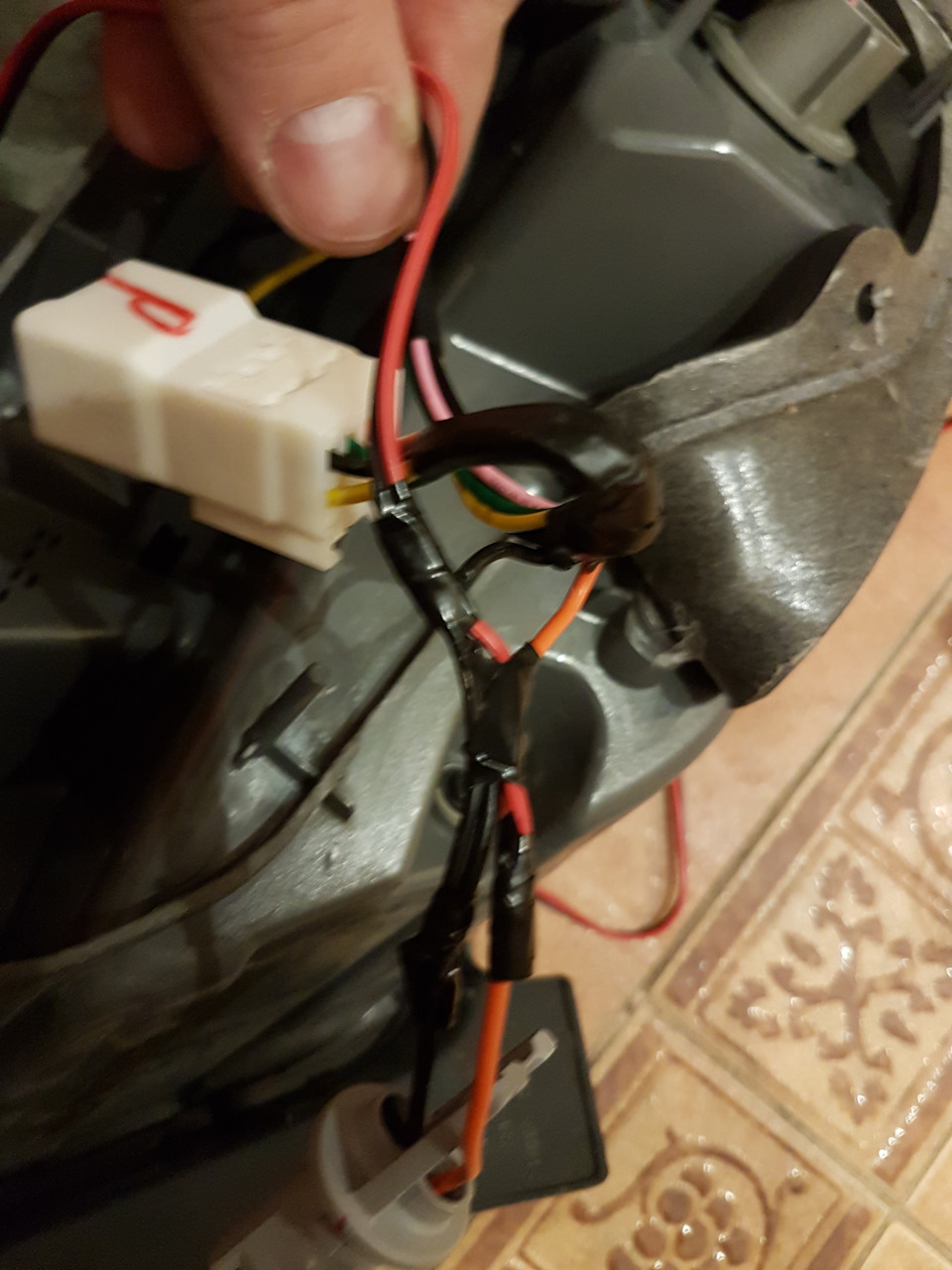

Подсоединяюсь + к красному на фонаре, а минус на минусе фонаре

Устанавливаю фонарь обратно, прокидываю временно подключение к магнитоле, подключаю камеру к магнитоле. Завожу авто, включаю задний ход и ничего. Включая в магнитоле видео с камеры и ничего. Пробую все режимы освещения автомобиля, все настройки камеры и ничего…

*** Устранение глюка или ПНР ***
ПНР это пуско-наладочные испытания, проверка, настройка и заключительное испытание электрического оборудования для обеспечения режима и параметров, которые были заданы проектом. В моем же проекте это просто умная аббревиатура )))
После установки камеры, подключения её питания, ПНР прошли не успешно. Просто диво дивное, что перед установкой я подключал и проверял, что камера работает.

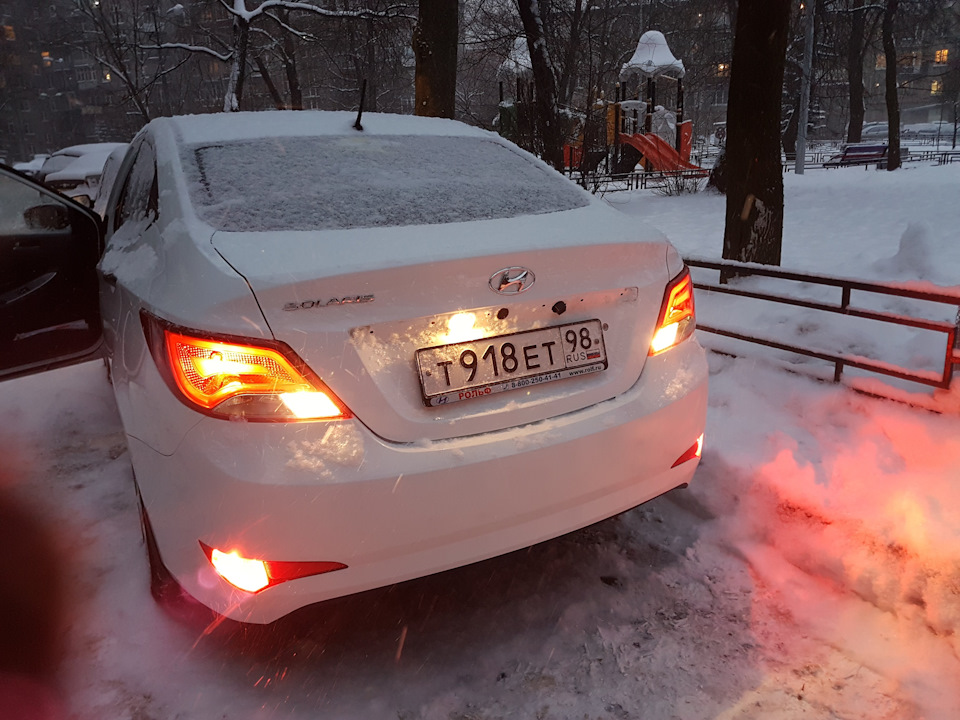

Проверили с тестем напряжение на проводке лампы заднего хода 10 вольт, проверили на прикуривателе где все работало — 11 вольт. Если лампа работает, то и камера должна! Вынул лампу — результата нет. Всё работает, а камера нет! Нонсэнс!

Думал, думал в итоге сделал кусь на проводе который подключался к минусу на лампу заднего хода, цепляю его на кузов и ЭВРИКА! Камера включилась!

Снова всё разъединил, снял фонарь, заизолировал минус на лампе заднего хода, обратно всё собрал, проверяю и не работает! Опять прогнал на всех режимах освещения и магнитолы не работает! Опять подумал, соединил минус на кузов через болт, затянул и все работает!

Резюмируя: подключение питания к фонарю заднего хода мне не понравилось т.к. изображение выводиться только когда включаешь задний ход. Сейчас думаю как грамотнее подключить камеру заднего вида с учетом того, что думаю поставить еще и переднего вида.
