Подключение обогрева лобового стекла в деталях и подробностях
Так случилось, что новое лобовое стекло, которое я поставил в том году, оказалось с нагревателями зоны парковки дворников, естественно я не смог пройти мимо такой возможности апгрейда машинки, решил заняться подключением этой опции.
Замечу, что это не просто блаж или пустая трата времени, все владельцы Элантр знают о неприятной особенности машины в снежную погоду собирать снег в нижней не обдуваемой обогревом части ветрового стекла и налипать на дворники, мешая их работе.
Можно, конечно, приподнять дворники в обдуваемую зону, но проблему это в полном объёме не решит, а вот имея обогрев этой части стекла, становиться значительно проще и с работой дворников, и с очисткой самой нижней части стекла от снега и льда.
Так как я не нашёл на просторах интернета ни одной Элантры с подключенным обогревом зоны парковки дворников, пришлось использовать имеющуюся информацию о других моделях авто, подключил логику, здравый смысл и пытливый ум, занялся этой идеей.
По слухам, обогрев лобового стекла может привести к повреждению оного, правда так и не нашёл ни одного владельца, пострадавшего от этой опции, так что если такое случиться со мной, можете смело тыкать пальцем с многозначительной фразой: «Ну я же предупреждал!» )))
Выбор пал на РОСТ, при малых размерах, он обладает достаточной мощностью (до 300 Вт.) для регулировки нагревателя. Алгоритм работы регулятора обогрева стекла (РОСТ): В начале работы мощность обогревателя плавно, без резкого скачка, поднимается до 100%, по истечении 20 мин мощность понижается до 20% и через 3 часа обогреватель отключается, по необходимости можно перезапустить цикл, выключив и включив обогрев. Кому нужен данный регулятор — обращайтесь, подскажу где купить в Москве по заводской цене.
Далее были закуплены провода в нужном количестве, стандартное реле с колодкой, 2 блока с предохранителем, кнопка с подсветкой (временное решение на тот момент).
Схема подключения состоит из двух частей, это коммутация в моторном отсеке и подключение кнопки и индикации в торпедо машины.
Первый вариант схемы предполагал подключение через через стандартное реле 30 А, причём реле, регулятор РОСТ и предохранители должны были располагаться в моторном отсеке, питание шло на прямую с аккумулятора и два провода должны были идти в салон, один провод — включение реле от кнопки, второй провод — подключение индикации работы РОСТ (подсветка в кнопке). Я даже собрал стенд, что бы проверить работу РОСТ, в качестве нагрузки использовал лампу H55, источник электричества — компьютерный блок питания. В целом характеристики РОСТ похожи на правду, замеры тока показали при 100% работе — отдача около 90%, ну а 20% в соответствующем режиме нагрузки — так и есть.
Я уже стал переделывать заглушку в месте кнопки ESP, что бы замаскировать кнопку, когда мне случайно попалось объявлении о продаже б.у. кнопки ПТФ в одном из интернет магазинов запчастей, которая идентична кнопки ESP, по цене 270 руб., я не задумываясь купил её. У кнопки другая нажимная часть, но можно поставить эту часть и от заглушки, тогда кнопка будет замаскирована, но без индикации.
Покупка кнопки в штатное место дала повод внести в схему значительные изменение, а именно: с подачи уважаемого Edward-80 в его статье о подключении ПТФ, я купил реле от задних ПТФ отечественных авто серии 22.3777 — аналог реле 23.3777 за 200 руб. и колодку к нему за 30 руб.
Схема значительно изменилась, теперь все детали размещались под торпедо, в салон из капота шёл только один провод питания «плюс», «минус» же остался подключен в подкапотном пространстве. Эта схема сейчас у меня реализована и работает:
Детали схемы.
Под капотом:
Е1- Обогреватель зоны парковки дворников
В торпедо:
Е2- Кнопка без фиксатора (использую кнопку от задних ПТФ, полный аналог кнопки ESP в соответствующей заглушке блока кнопок), подсветка ILL+ и ILL- подключил от кнопки ЗПТФ с помощью колодок напрямую к проводам.
Е3- Реле, от ЗПТФ типа 22.3777, 23.3777 или другое аналогичное реле от отечественного автопрома с колодкой разъёма, продаётся в автомагазинах, что это такое, читаем :
Е4- Колодка автомобильного предохранителя, любая из автомагазина и соответствующий предохранитель 7,5-15А
Е5- Регулятор обогрева стекла (РОСт), покупное устройство, но если нет в наличии, то можно соединить на прямую без этой детали, так же можно использовать другой регулятор в этом месте схемы, с нужными характеристиками.
Е6- I/P-B — разъём находится на панеле предохранителей в салоне, см. ниже на фото,
пин номер 7, это питание розетки 12 в., я подпаялся к проводу
Схема проводки автомобиля:
В последствии планирую внести следующие изменения: Поменять нажимную часть кнопки от заглушки, предварительно нарисовав пиктограмму, а индикацию работы вывести на приборку в неиспользуемую в бензиновых версиях иконку в виде спирали, так же по случаю на Авито купил колодку разъёма кнопки за 100 руб., её поставлю вместо пинов
Все провода загнал в разрезной гофрированный кембрик, ещё и обмотал изолетой, в местах контакта с металлом кузова сделал дополнительную подкладку и обмотку изолентой.
Разъём обогревателя находится под щитком внизу лобового стекла, разбирается щиток так:
Сдёргиваем с защёлок с двух сторон боковые накладки в углах стекла
Далее, снимаем резики с осей крепления дворников, откручиваем гайки крепления дворников головкой на 12 и снимаем их с осей. Сам щиток крепится в пяти точках клипсами с центральным стержнем, на снимке помечены галочкой:
Разъём к обогреву подошёл от лампы H11 или H27
Самое сложное было пропихнуть провод в гофре через резиновую грушу в салон.
Доступ к ней под подкрылком: Выкручиваем руль до упора влево, отвинчиваем крестовой отвёрткой два самореза брызговика, снимаем клипсы с брызговика и снимаем пару клипс крепления подкрылка, они винтовые, отгибаем подкрылок, просовываем руку и вот она груша в прямой доступности, со стороны салона доступ к этой груше идёт под нижним щитком панели торпедо, после съёма которого, просовываем руку глубоко внутрь по левой стенке за блок предохранителей, между жгутов проводов и нащупываем эту резиновую деталь, в ней есть отверстия, куда и нужно пропихивать провод в гофре.
Я придумал на ходу способ пропихнуть провод с помощью длинного пластикового хомута, он жёсткий, с привязанным куском провода, где-то в течении получаса, мне удалось со стороны улицы протолкнуть его и попасть в отверстие с боку груши, дальше — дело техники, привязываем к хомуту на крепко изолентой кабель в гофре и очень аккуратно из салона в крыло вытаскиваем его, далее вверх по крылу в подкапотное пространство, вот такая технология… А в прочем, если снять колесо, то всё гораздо проще:

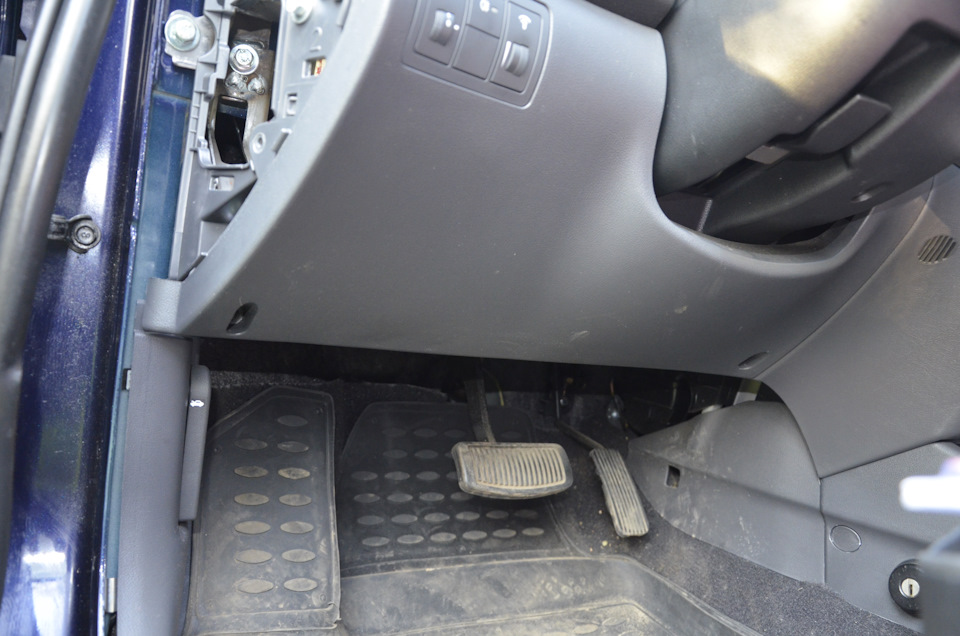

В салоне снимаем эту деталь, она на клипсах сидит туго:
и эту деталь то же, её держат два самореза слева под предыдущим щитком и два самореза снизу, на снимке видны, сверху в двух местах сидит на клипсах, которые могут отлететь, так что дёргаем аккуратно:
Остальные подробности смотрим в видеоотчёте:
Подключили лобовое стекло с эл.обогревом
Наконец-то я подключил лобовое с электрообогревом www.drive2.ru/l/7917663/
Итак, завод предлагал нам использовать реле технополис, которое не реально найти.
Что нам предлагал завод (инфа из инструкции):
Реле обогрева ветрового стекла автомобиля (далее «реле») предназначено для работы с двухконтурными электрообогреваемыми ветровыми стеклами (далее «э/о стекло») производсва Борского Стекольного Завода, применяемыми в легковых автомобилях с напряжением бортовой электросети 12в.
Реле может быть подключено к э/о стеклу двумя способами: «Север» (рекомендуемая схема подключения) и «Юг»
Алгоритм работы Реле при подключении по схеме «Север»:
1. Потребляемый э/о стеклом ток при подключении по схеме «Север» составляет от 17А до 25А на контур, в зависимости от модели стекла.
2. Реле включает контуры попеременно исключая их одновременную работу, что привело бы к перегрузке электросети автомобиля.
3. Электрообогрев ветрового стекла включится через 10 секунд после нажатия кнопки (далее «копка э/о») и только при запущеном двигателе, наличии тока зарядки от генератора, исправном предохранителе.
4. После первого нажатия и фиксирования кнопки э/о включится левый контур обогрева (далее «ЛКО») т.е. половина стекла со стороны водителя. Через 5 минут Реле автоматически выключит ЛКО и включит ПКО (правый контур обогрева со стороны пассажира) так же на 5 минут. После чего электрообогрев ветрового стекла будет отключен до повторного нажатия кнопки э/о пользователем.
5. Электрообогрев ветрового стекла будет отключен автоматически, независимо от отработанного времени в следующих случаях: при выключении зажигания или если заглох ДВС; напряжение в бортовой электросети ниже 12,5 вольт.
6. Если для включения элетрообогрева ветрового стекла используется штатная кнопка включения обогрева заднего стекла, то отключить обогрев заднего стекла можно отжав кнопку. При этом электрообогрев ветрового стекла продолжит свою работу согласно программе, указанной в п.4. или до тех пор пока не будет выполнено одно из условий п.5.
7. Принудительное переключение питания с ЛКО на ПКО возможно по желанию пользователя и до истечения 5 минут после начала работы ЛКО. Для этого необходимо отжать кнопку э/о и повторно ее нажатьв течении 5 секунд.
8. Непрерывный режим работы ЛКО предназначен для использования в сложных погодных условиях (дождь при околонулевых температурах), когда автомобиль на ходу покрывается ледяной коркой. Чтобы активировать непрерывный режим работы ЛКО нужно дважды в течении 5 секунд нажать кнопку э/о. При этом обязательным условием является то, чтобы электрообогрев ветрового стекла на данный момент был выключен или уже отработал не менее 10 минут с момента последнего включения. В определенных случаях это потребует остановки и выключения зажигания. Непрерывный режим работы ЛКО ограничен по времени и будет автоматически отключен через 40 минут или при выполнении одного из условий п.5.
Альтернативная схема подключения «ЮГ»:
Алгоритм работы Реле при подключении по схеме «Юг»:
1. Потребляемый э/о стеклом ток при подключении по схеме «Юг» составляет от 7А до 10А на все стекло, в зависимости от модели.
2. Реле включает контуры одновременно на 10 минут. Внимание! В связи с последовательным подключением контуров существенно снижается мощность электрообогрева. Время оттаивания ветрового стекла увеличится в три и более раз.
3. Электрообогрев ветрового стекла включится через 10 секунд после нажатия кнопки э/о и только при запущеном двигателе, наличии тока зарядки от генератора, исправном предохранителе. Через 10 минут электрообогрев ветрового стекла будет отключен до повторного нажатия кнопки э/о пользователем.
4. Если для включения элетрообогрева ветрового стекла используется штатная кнопка включения обогрева заднего стекла, то отключить обогрев заднего стекла можно отжав кнопку. При этом электрообогрев ветрового стекла продолжит свою работу согласно программе, указанной в п.3. или до тех пор пока не будет выполнено одно из условий п.5 (схема «север»)
5. Непрерывный режим работы электрообогрева ветрового стекла предназначен для использования в сложных погодных условиях (дождь при околонулевых температурах), когда автомобиль на ходу покрывается ледяной коркой. Чтобы активировать непрерывный режим работы нужно дважды в течении 5 секунд нажать кнопку э/о. При этом обязательным условием является то, чтобы электрообогрев ветрового стекла на данный момент был выключен или уже отработал не менее 10 минут с момента последнего включения. В определенных случаях это потребует остановки и выключения зажигания. Непрерывный режим работы ограничен по времени и будет автоматически отключен через 40 минут или при выполнении одного из условий п.5. (схема «север»)
В общем, смысл в том, что если падать питание сразу на оба контура, то нагрузка будет велика, и генератор в 80А не потянет её. Поэтому они предложили, сначала нагревать водительскую часть, потом пассажирскую часть стекла. Ну, или сразу оба контура, но медленнее!
Зачем мне пол стекла нагретым, а вторая нет, пока вторая будет греться, первая опять замерзнет и покроется льдом. Лучше медленно, но все стекло сразу.
И нам не надо для этого чудо реле!
Автомобильного реле 708-2, предназначено для установки дополнительного оборудования и переключения нагрузок в автомобилях с напряжением бортовой сети 12В, ток коммутации до 40А.
Контакты реле покрыты сплавом никеля, что защищает их от коррозии. Реле отвечают самым жестким требованиям по механическим и электрическим параметрам.

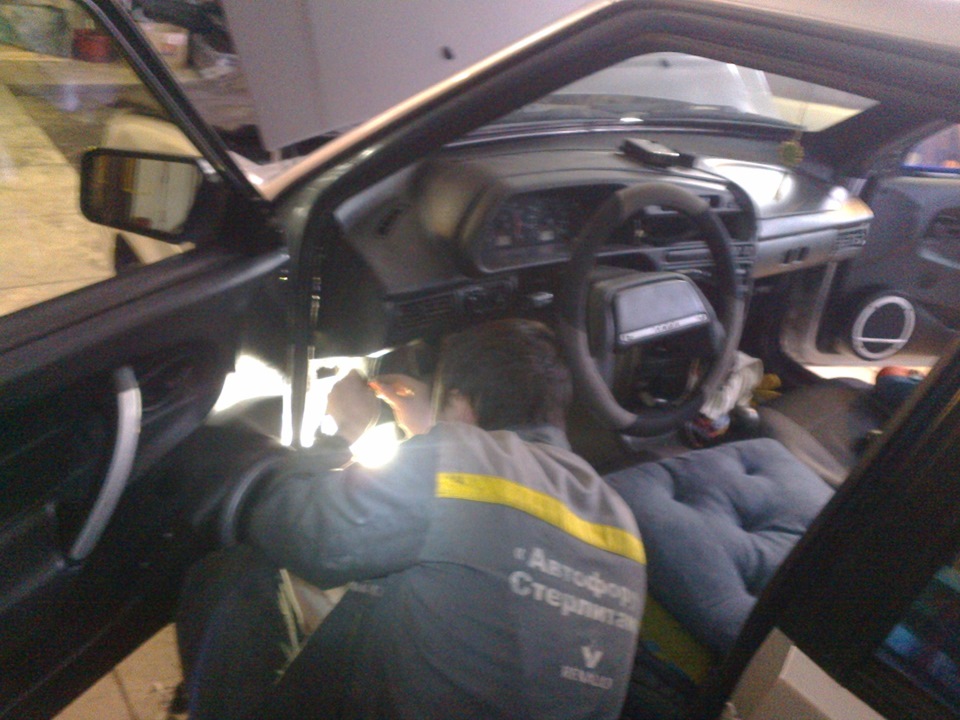

И помощь автоэлектрика
Схема элементарная, кнопку включил, реле сработало, пошло питание на стекло, и все это только при включенном зажигании…

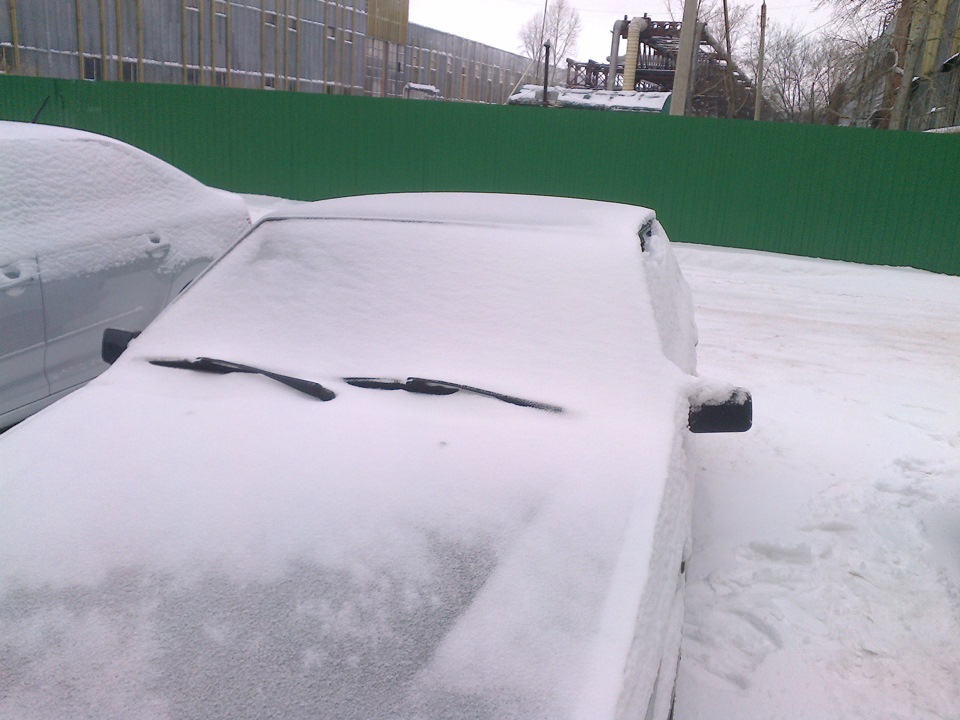

Итак ждем снега или морозов, и в одно прекрасное утро вся машина в снегу, особенно с водительской стороны
Заводим машину включаем обогрев, НЕ ВКЛЮЧАЮ ПЕЧКУ, для чистоты эксперимента, и отряхиваю машину, всю кроме лба…

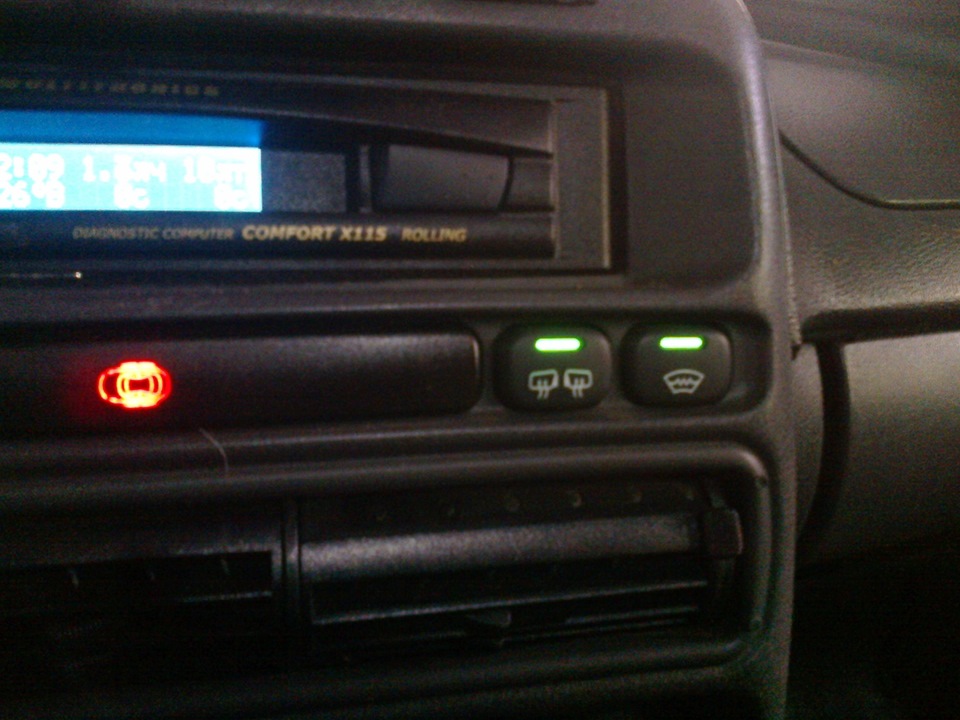

Теперь практически не выключаю эл.обогрев лба, при поездках не потеет лоб. При очистки дворниками, не остается этих ледяных разводов. Завел с автозапуска, да еще плюс и печка, лоб всегда готов к поездке)
В общем я рад. Но все равно задумываюсь о приоро-генераторе и подаче плюса сразу на оба контура
Кнопка подогрева лобового стекла

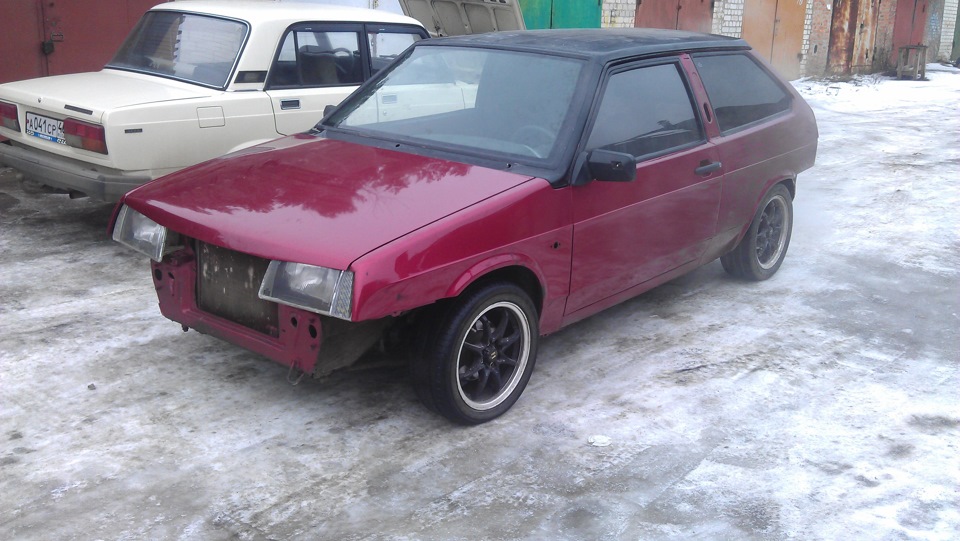

В этой записи речь пойдет по теме лобовичка с обогревом.
По схеме немножко определился, ( реле управления стекла с обогревом у меня в комплекте не было) реле было решено использовать от Приоры ( Блок управления электрообогревом ветрового стекла 2170-3763050). Конечно же в нашем Городе его найти мне не удалось, но удачно получилось заказать в магазине, который возит запчасти из Тольятти и уже через две недели мне привезли Его. Ценник в 600р меня устроил (выбора просто не было). Вместо обычного, нормального разъема под провода из этого реле на меня смотрели 5 иглообразных контактов, похожих на ножки от транзисторов.
На вопрос : — А разъём к нему?
Мне логично ответили : — Так вы ж не заказывали…))

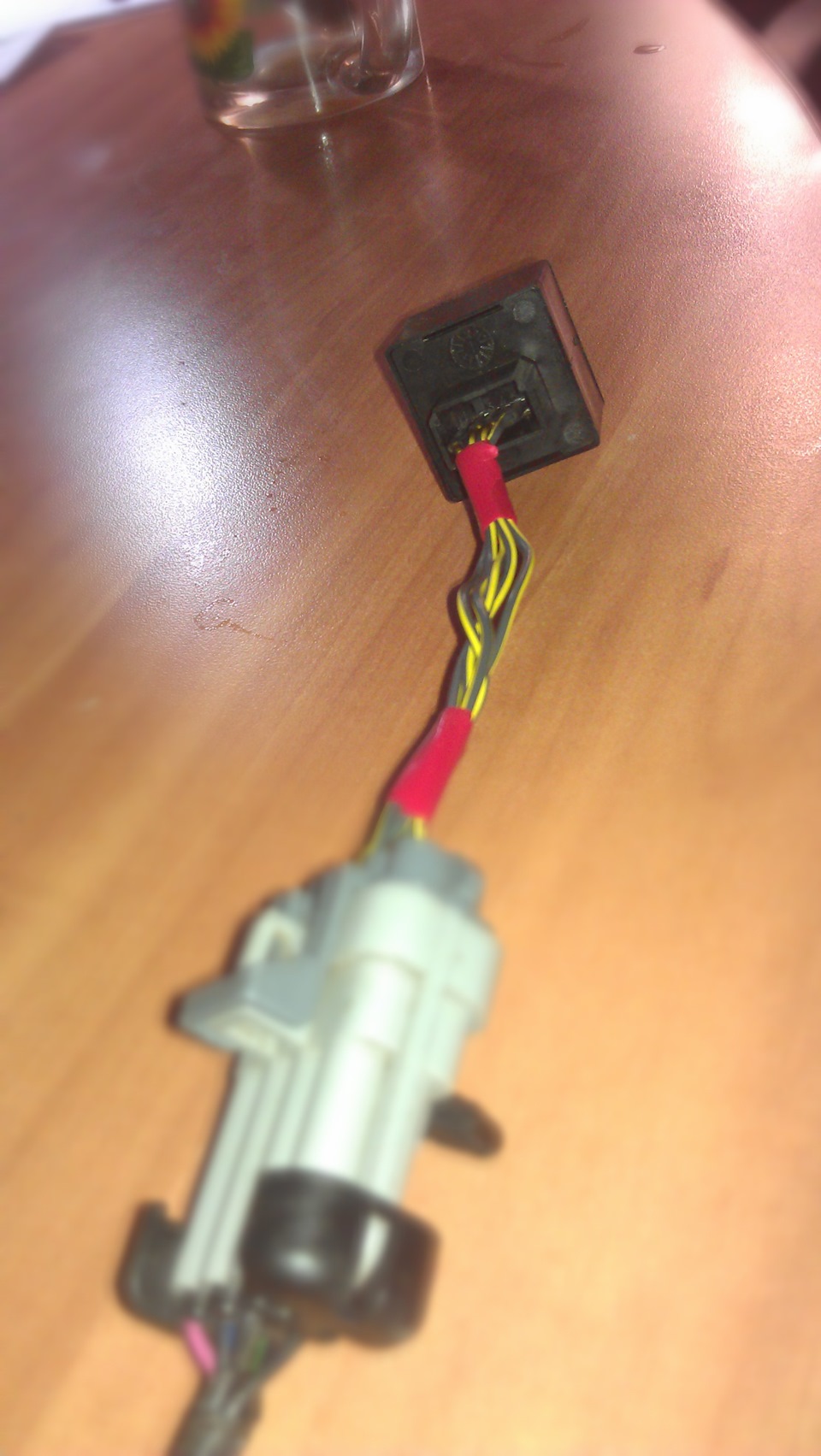

Ну да, об этом я и не подумал. Ну ничего, взял разъём ( от бензонасоса вроде) с шестью проводами, припаял провода к контактам реле, осадил термоусадочку и получилось вроде вполне себе ничего))
Схему реле и расписку контактов тоже пришлось поискать.
Кнопка нам нужна для схемы без фиксации, я взял у товарища кнопку от задих ПТФ с уже не работающей фиксацией.

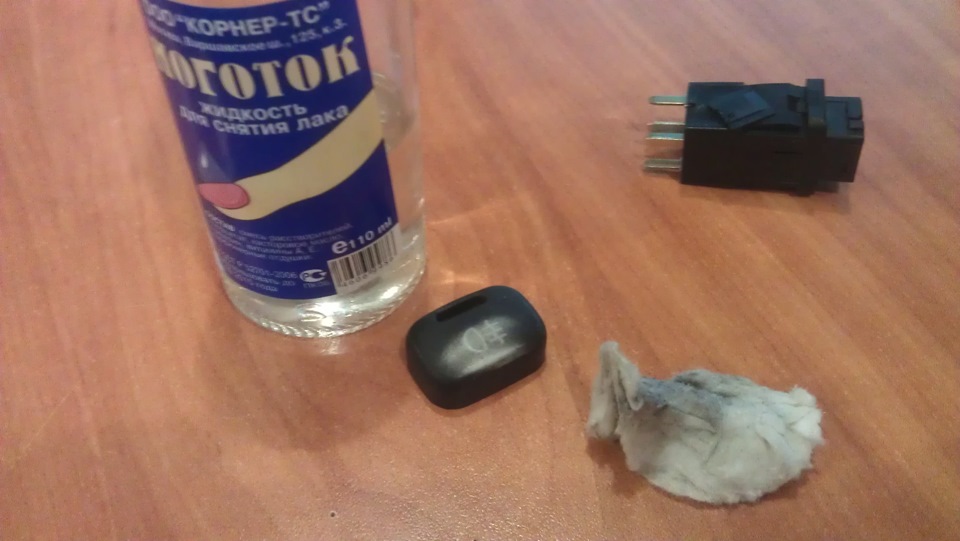

Нождачкой 400 под водичку удалил краску.

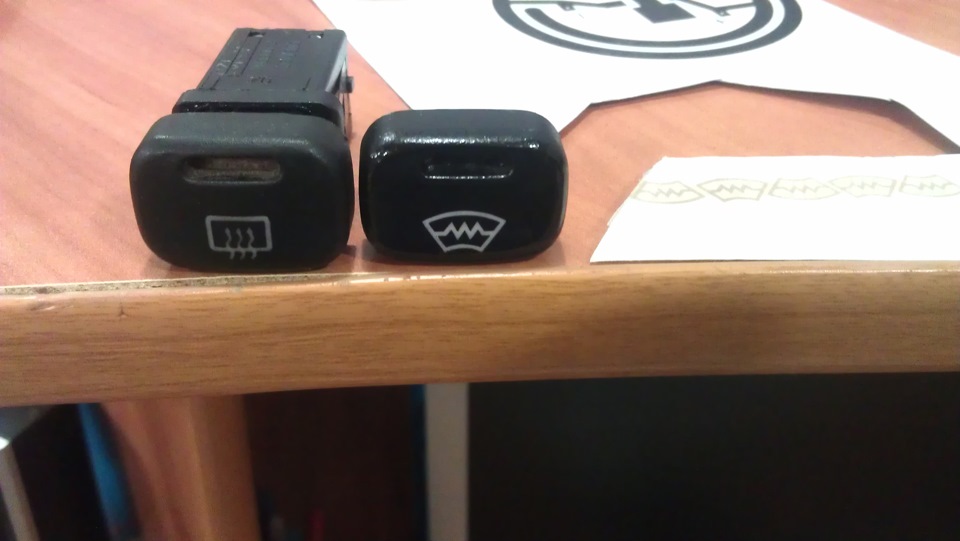

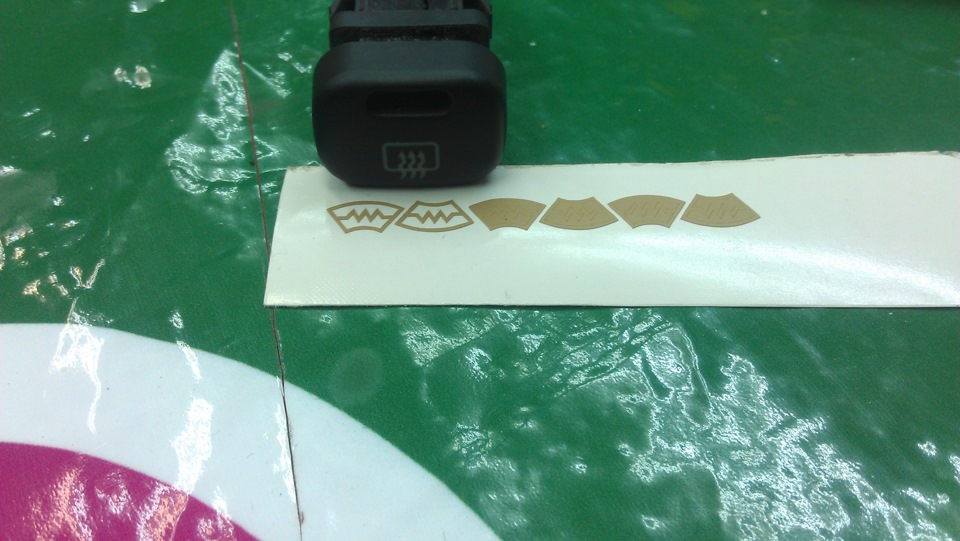

В студии рекламных услуг мне нарисовали и вырезали на самоклеющейся бумаге плотером

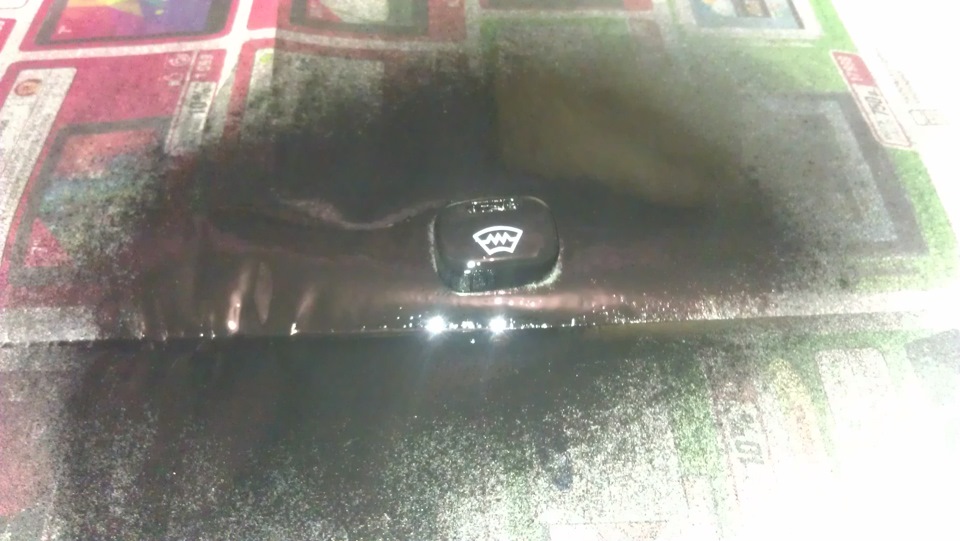

Покрасил в два слоя черной матовой краской

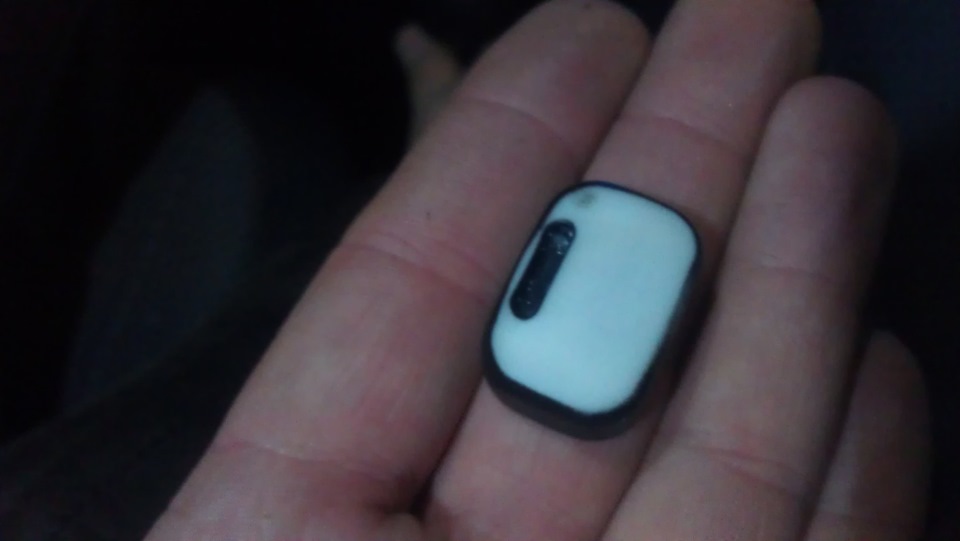

Я побоялся что слой краски может стереться и, аккуратно освободив кнопку от наклейки и скотча, нанес сверху два слоя акрилового лака… И кнопка стала глянцевая (

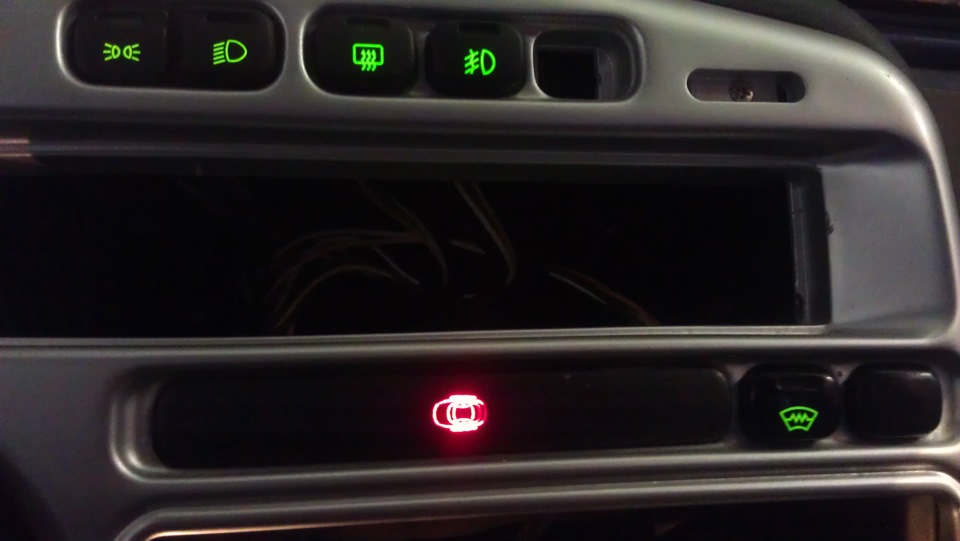

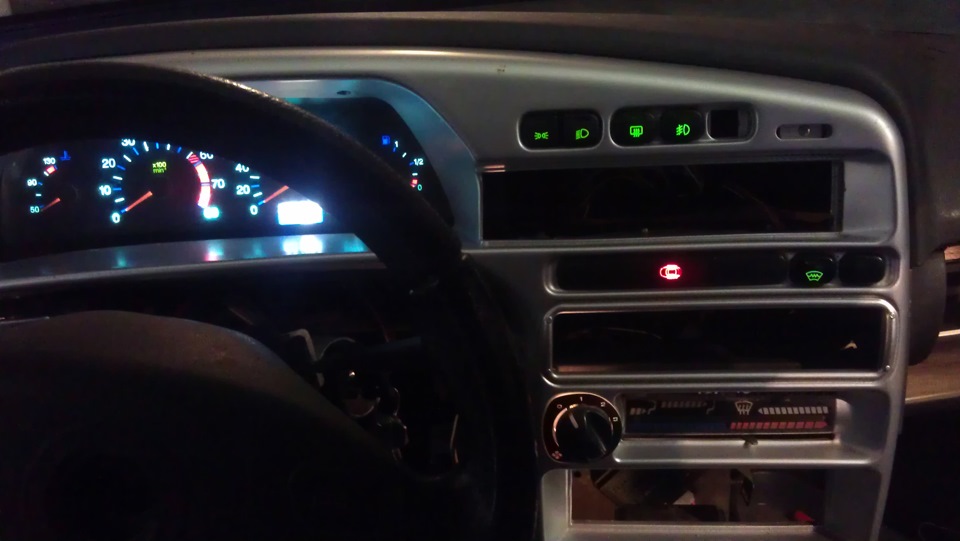

Ну и примерка на своё место…

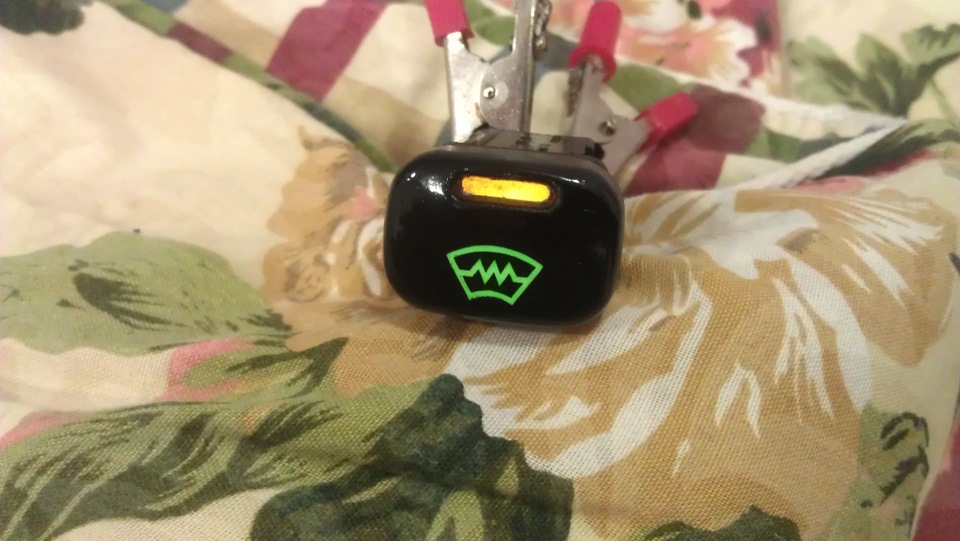

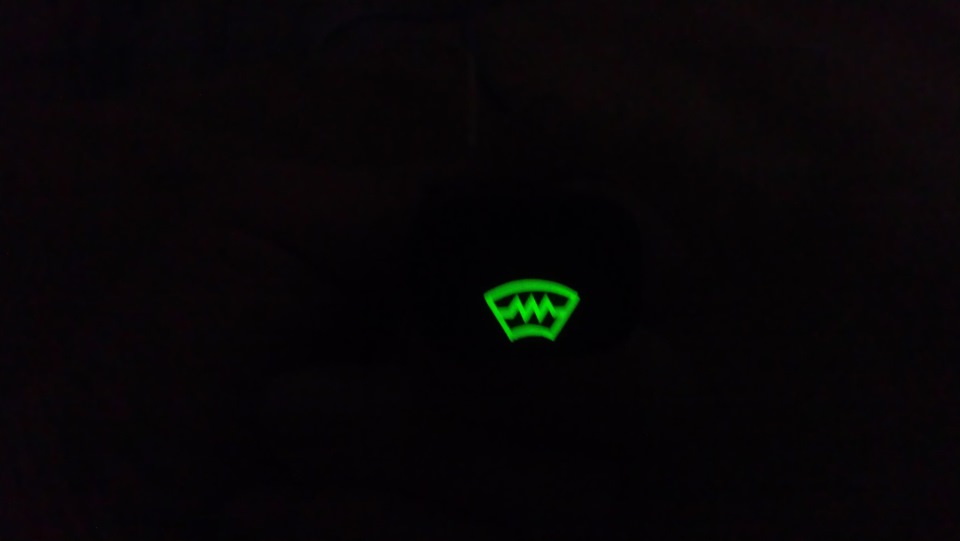

Мне Нравится ) Получилось так, как хотел…
Вот выношу на ваш СУД.
Поздравляю с наступающим Новым годом! Удачи Всем и Бобра ))
Замерзшее зимой лобовое стекло является большой проблемой, так как для передвижения на авто нужна хорошая обзорность. Уборка корки льда со стекла отнимает много времени, что с утра критически. Дорогие автомобили оснащают встроенным обогревом лобового стекла, но что делать владельцам более дешевых авто? Выходы есть и их немало.
Варианты обогрева переднего стекла своими руками:
Установка обогрева на стеклоочистители лобового стекла
Внутри таких стеклоочистителей находится элемент, который нагревается при помощи тока. Тепло от элемента передается на резинку и корпус щетки, что помогает растопить лед на лобовом стекле за быстрое время. Есть два вида подогрева дворников:
Все два варианта подключаются через прикуриватель автомобиля. Просто в первом для отключения подогрева, необходимо отсоединить разъем от прикуривателя, а во втором варианте можно просто нажать кнопку на пульте. Все два варианта монтируются следующим образом.
Монтаж
Сделать обогрев щеток просто. Суть схемы подключения: Провод подключается к прикуривателю и выводится с салона в подкапотное пространство к щеткам.
Совет. Не стоит делать так, чтобы после монтажа провод находился рядом с мотором или колектром, так как он расплавится.
С подкапотного пространства провод подключается к щетке. На щетке он фиксируется специальным хомутами, идущими с ней в комплекте.
Достоинства: быстрый обогрев, относительная простота монтажа
Недостатки: будет занят прикуриватель
Обогрев зоны покоя дворников лобового стекла
Подогрев зоны дворников осуществляется за счет наклеивания специальной пленки, в которую встроены нагревательные элементы. Эти элементы запитываются от сети автомобиля. Проклейка ленты для обогрева осуществляется на лобовом стекле со стороны салона.
Полностью лобовое не обогревается таким методом, однако греется самая важная его часть для обзора, поэтому этот метод является хорошим.
Монтаж
Для проклейки пленкой для подогрева с тэнами зоны покоя дворников придется либо снимать торпеду либо снимать стекло. Второй вариант проще и дешевле, если обратиться на специализированный сервис.
На снятом стекле клеятся тэны, как показано на фото. Важно с краев стекла оставить расстояние в 2 см, так как там будет лежать герметик.
Запитывать этот электрообогрев лучше всего проводом с сечением 1,5 мм.
Самый простой вариант подключения оттаиваетеля: параллельно кнопке включения обогрева заднего стекла. Это значит, что, когда включается обогрев заднего стекла, то с ним заработает и обогрев переднего.
Теперь необходимо найти плюс сети. Его можно использовать от любой электрической опции машины, к примеру, от обогрева зеркал. Нужен любой провод, где есть напряжение выше или равное 12 вольтам. Этот провод подсоединяется через выключать и реле.
Важно при установке подогрева не повредить нити накаливания. Потому что для того, чтобы осуществить ремонт нитей подогрева придется снова снимать стекло или торпеду.
Достоинства: высокая теплоотдача, быстрота
Недостатки: сложность монтажа
Обогрев омывающей жидкости
Этот вид обогрева не только помогает зимой растопить слой на стекле, но и летом смыть грязь, так как теплая вода моет лучше холодной. Есть два пути обогрева омывающей жидкости:
Обогрев бочонка
Подогрев омывателя осуществляется при помощи специальных пластин с термостатом. Приобрести их можно в любом магазине радиоэлектроники.
Так же как и обогрев щеток и лобового эти пластины подключаются через провод 12 Вольт. К примеру, можно взять провод от обогрева зеркал. Так как эти элементы имеют встроенный термостат, то они способны отключаться при достижении температуры выше 50 градусов.
Зафиксировать пластины на бочке не сложно, так как они самоклеющиеся.
Совет. При использовании данного метода лучше произвести утепление самого бочка омывателя, чтобы он лучше удерживал тепло. Это осуществляется обклейкой его в три слоя фольгой.
Обогрев форсунок
Подогрев форсунок омываетлся лобового стекла осуществляется за счет встроенного сопротивления внутри них. Под действием тока это сопротивление нагревается и передает тепло на омывающую жидкость.
Такие форсунки можно либо купить, либо сделать самому. Предпочтительнее второй вариант, так как первый стоит дорого. Можно купить обыкновенные дешевые форсунки и внедрить в них нагревающий элемент. Этим элементом является резистор на 300 ом, который можно приобрести в магазине радиоэлектроники за 20 рублей. Потребуется 4 штуки.
Для размещения резистора внутри, в пластиковом корпусе форсунки нужно просверлить паз.
Вставив в паз резистор, производим его подключение.
Припаиваем провода к концам резистора и подключаем их, например, через обогрев заднего стекла. Такой отопитель лобового стекла отличается быстротой нагрева жидкости.
Приобретение нового переднего стекла с подогревом
Вариант является хорошим, если есть комплектация вашего автомобиля с функцией обогрева переднего стекла. Можно просто приобрести такое стекло и монтировать вместо старого. Эта деталь будет оригинальной и качественной.
В случае отсутствия такой комплектации можно приобрести китайское неоригинальное стекло с подогревом. Этот вариант уже является лотереей, потому что не факт, что это лобовое будет работать хорошо.
Не стоит забывать, что это стекло придется монтировать либо самостоятельно, либо на сервисе. Лучше всего самостоятельно, потому что приобретение нового стекла с подогревом является дорогой покупкой (стоимость таких стекол начинается от 10 000 рублей).
Достоинства: при покупке оригинала, самый качественный вариант.
Недостатки: дороговизна, риск некачественной продукции при покупке неоригинала.
Покупка специального дополнительного обдува
Это самый дешевый и плохо работающий метод. Множество реклам этих устройств в интернете и по телевизору говорят об обратном, однако не стоит им верить. Проблема такого обогревателя лобового стекла заключается в том, что тепло будет распространяться не равномерно, а в определенной точке. Сами по себе такие вентиляторы для обогрева являются маломощными, поэтому придется долго ждать, пока они растопят стекло. Однако такой дополнительный обдув очень легко монтировать: просто установить на приборную панель и включить в прикуриватель. Дополнительный электрообдув является хорошим только, если вы долго прогреваете мотор машины (вместе с ним можно успеть прогреть и лобовое).
Достоинства: Простота монтажа, дешевизна
Недостатки: Долгое время прогрева, неравномерная плоскость прогрева
Заключение
Наилучшими обогревами являются:
Если не хочется заниматься сложным монтажом, то лучше выбрать первый вариант. Если нужен более качественный прогрев, достигаемый через сложный монтаж, то лучшим будет второй вариант. Последний вариант является оптимальным.
Помните, как работает подогрев ветрового стекла на Лада Веста и XRAY? Он включается вместе с обогревом заднего стекла, подогревом наружных зеркал и устанавливается максимальная скорость вентилятора печки. Если такой режим работы вас не устраивает, вы можете сделать включение обогрева лобового стекла отдельной кнопкой.
Комбинация клавиш
Внимание! Способ работает только на Lada Vesta.
Чтобы включить обогрев ветрового стекла без максимального обдува стекол следует включить режим «Defrost MAX» (кнопка №24), а затем одновременно нажать на кнопки №24 и №21. В результате обогрев лобового стекла будет работать, а вентилятор климатической системы останется работать с прежней скоростью.
Порядок действией также показан на видео:
Доработка своими руками
Внимание! Все действия вы выполняете на свой страх и риск. Автор ответственности не несет.
Потребуется: установить дополнительную нефиксируемую кнопку в панель автомобиля (либо купить блок с пятью кнопками), реле с двумя группами переключающих контактов, диоды 1N4007 и транзистор.
Блок управления печкой (отопителем) и кондиционером (САУКУ) снимать и разбирать не потребуется. Сигнал о нажатии кнопки включения обогрева дублируется на входе центрального блока кузовной электроники (ЦБКЭ или BCM, находится под бардачком), на контакте разъема S1-14. Выполняем подключение нефиксируемой кнопки по схеме:
Описание схемы: При нажатии кнопки, низким уровнем на выводе S1-14 активируется штатный обогрев всего ЦБКЭ и одновременно срабатывает реле благодаря подхвату транзистором на время, определяемое емкостью конденсатора. Через 3-4 секунды на выводе S1-34 появляется низкий уровень и фиксирует реле во включенном состоянии на время, заложенное в ЦБКЭ (6 минут). Реле отключает обогрев зеркал и заднего стекла, оставляя только лобовое.
В итоге, при нажатии дополнительной кнопки загорается индикатор штатной кнопки и включается только подогрев лобового стекла. Через 6 минут он отключается самостоятельно.
Работа схемы на видео:
Теперь появляется возможность подключить только обогрев лобового стекла к дополнительному каналу сигнализации.
