Подруливающая задняя ось на каких авто
История появления подруливающих задних колес.
К этим устройствам можно отнести антипробуксовочные системы и компьютерные системы управления курсовой устойчивостью.
Однако еще до массового внедрения микропроцессоров в системы управления автомобилем существовали разработки, позволявшие улучшить управляемости. К ним относятся и подруливающие задние колеса.
Примеры оснащения подвижной техники подруливающими задними колесами можно найти еще в начала двадцатого века. Этот принцип давно используется в погрузчиках, работающих в замкнутых тесных пространствах складов, в заводских цехах и пр. Подруливающая задняя подвеска еще в довоенные времена применялась в тракторах и внедорожниках, к примеру, в довоенном джипе Mercedes Kübelwagen G5.
Подруливающие задние колеса и теория прохождения поворота
Даже при наличии самой прогрессивной конструкции подвески, к примеру, многорычажной, при движении на высокой скорости серьезным фактором, влияющим на управляемость, становится инерция прямолинейного движения задних колес, сопротивляющихся повороту. При повороте рулевого колеса, когда передние колеса начинают двигаться влево или вправо в направлении поворота, задние неуправляемые колеса пытаются оставаться на прежней траектории.
Типы подруливающей задней подвески и схемы работы
В самых ранних системах — к примеру, на тракторах двадцатых годов прошлого века, угол подруливания был большим, до 15 градусов. С повышением максимальной скорости от таких больших углов пришлось отказаться. В современных автомобилях системы подруливающих колес обеспечивают поворот максимум на 5-8 градусов.
Задняя подруливающая подвеска делится на два вида — активную и пассивную.
Активная подруливающая подвеска
Если автомобиль оснащен активной подруливающей задней подвеской, все четыре колеса поворачивают сразу, реагируя на движение руля. В современных системах усилие от рулевого колеса на задние колеса передается не механически при помощи системы рычагов, а через команду электронного блока управления и втягивающие реле, иначе называемым актуаторами. Они передвигают задние рулевые тяги, схожие с теми, что применяются в основной системе рулевого управления.
Активная подруливающая подвеска работает в двух режимах. При движении на низкой скорости, к примеру, на автостоянке или при заезде в гараж, в момент, когда передние колеса повернуты вправо, задние поворачивают влево, и наоборот. Это дает возможность уменьшить радиус поворота на двадцать — двадцать пять процентов.
На высокой скорости схема работы меняется. При повороте передних колес влево, задние колеса подруливают в ту же сторону, но на меньший угол. За определением точного угла подруливания следит электронный блок управления, принимая в расчет показания датчика углового ускорения, датчика скорости и других, формируя оптимальный алгоритм прохождения виража.
Наибольшей известностью пользуются системы подруливающей задней подвески японских производителей. К примеру, компания Honda начала устанавливать в качестве опции подруливающие задние колеса на спорт-купе Prelude еще в 1987 году. В 1988 году такая же опция появилась у фирмы Mazda для моделеи 626 и МХ6. Американские производители также экспериментировали с подруливающими задними колесами. Система производства General Motors, носившая имя Quadrasteer, в качестве опции устанавливалась на внедорожники Suburban и Yukon, а также на пикап Silverado.
Система компании Nissan под именем HICAS в первые годы производства имела гидравлический привод и была объединена в единую схему с гидроусилителем рулевого управления. Система устанавливалась на заднеприводные автомобили Nissan и Infiniti. В середине девяностых от сложной и не слишком надежной гидравлической системы отказались в пользу привода от управляемых электроникой актуаторов. В 2008 году корпорация Renault-Nissan представила новую систему подруливающей подвески Active Drive в автомобилях Ranault Laguna.
Европейские производители также не остались в стороне. К примеру, современная система подруливающих задних колес в автомобилях BMW назвывается Integral Active Steering.
Пассивная подруливающая подвеска

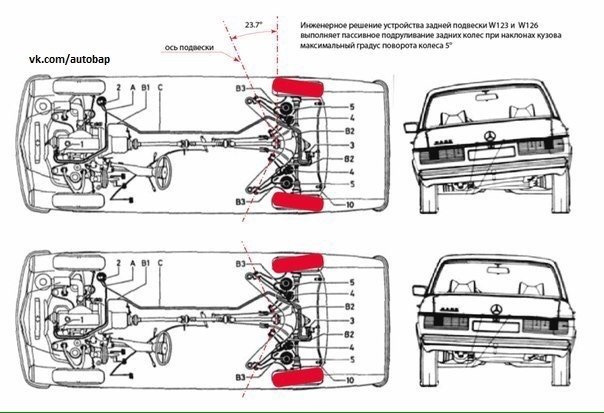

Во многих современных автомобилях применена упрощенная система подруливающих задних колес, противодействующая инерции прямолинейного движения за счет использования в подвеске элементов, обладающих определенными физическими свойствами. Такой тип подруливающей подвески называется пассивным. В автомобилях с пассивным подруливанием задняя подвеска строится по особой геометрии, и, как правило с применением подвижной тяги Уатта. Система рассчитана так, что при прохождении виража на высокой скорости задние колеса за счет перераспределения сил в подвеске имеют тенденцию подруливать в ту же сторону, что и передние. Помимо геометрии эффект усиливается подбором сайлентблоков определенной формы и упругости. Такая конструкция существенно улучает стабильность автомобиля при повороте. Пассивной системой подруливающих задних колес оснащались, к примеру, автомобили Ford Focus первого поколения.
🚘 История появления подруливающих задних колес.
К этим устройствам можно отнести антипробуксовочные системы и компьютерные системы управления курсовой устойчивостью.
Однако еще до массового внедрения микропроцессоров в системы управления автомобилем существовали разработки, позволявшие улучшить управляемости. К ним относятся и подруливающие задние колеса.
Примеры оснащения подвижной техники подруливающими задними колесами можно найти еще в начала двадцатого века. Этот принцип давно используется в погрузчиках, работающих в замкнутых тесных пространствах складов, в заводских цехах и пр. Подруливающая задняя подвеска еще в довоенные времена применялась в тракторах и внедорожниках, к примеру, в довоенном джипе Mercedes Kübelwagen G5.
Подруливающие задние колеса и теория прохождения поворота
Даже при наличии самой прогрессивной конструкции подвески, к примеру, многорычажной, при движении на высокой скорости серьезным фактором, влияющим на управляемость, становится инерция прямолинейного движения задних колес, сопротивляющихся повороту. При повороте рулевого колеса, когда передние колеса начинают двигаться влево или вправо в направлении поворота, задние неуправляемые колеса пытаются оставаться на прежней траектории.
Типы подруливающей задней подвески и схемы работы
В самых ранних системах — к примеру, на тракторах двадцатых годов прошлого века, угол подруливания был большим, до 15 градусов. С повышением максимальной скорости от таких больших углов пришлось отказаться. В современных автомобилях системы подруливающих колес обеспечивают поворот максимум на 5-8 градусов.
Задняя подруливающая подвеска делится на два вида — активную и пассивную.
Активная подруливающая подвеска
Если автомобиль оснащен активной подруливающей задней подвеской, все четыре колеса поворачивают сразу, реагируя на движение руля. В современных системах усилие от рулевого колеса на задние колеса передается не механически при помощи системы рычагов, а через команду электронного блока управления и втягивающие реле, иначе называемым актуаторами. Они передвигают задние рулевые тяги, схожие с теми, что применяются в основной системе рулевого управления.
Активная подруливающая подвеска работает в двух режимах. При движении на низкой скорости, к примеру, на автостоянке или при заезде в гараж, в момент, когда передние колеса повернуты вправо, задние поворачивают влево, и наоборот. Это дает возможность уменьшить радиус поворота на двадцать — двадцать пять процентов.
На высокой скорости схема работы меняется. При повороте передних колес влево, задние колеса подруливают в ту же сторону, но на меньший угол. За определением точного угла подруливания следит электронный блок управления, принимая в расчет показания датчика углового ускорения, датчика скорости и других, формируя оптимальный алгоритм прохождения виража.
Наибольшей известностью пользуются системы подруливающей задней подвески японских производителей. К примеру, компания Honda начала устанавливать в качестве опции подруливающие задние колеса на спорт-купе Prelude еще в 1987 году. В 1988 году такая же опция появилась у фирмы Mazda для моделеи 626 и МХ6. Американские производители также экспериментировали с подруливающими задними колесами. Система производства General Motors, носившая имя Quadrasteer, в качестве опции устанавливалась на внедорожники Suburban и Yukon, а также на пикап Silverado.
Система компании Nissan под именем HICAS в первые годы производства имела гидравлический привод и была объединена в единую схему с гидроусилителем рулевого управления. Система устанавливалась на заднеприводные автомобили Nissan и Infiniti. В середине девяностых от сложной и не слишком надежной гидравлической системы отказались в пользу привода от управляемых электроникой актуаторов. В 2008 году корпорация Renault-Nissan представила новую систему подруливающей подвески Active Drive в автомобилях Ranault Laguna.
Европейские производители также не остались в стороне. К примеру, современная система подруливающих задних колес в автомобилях BMW назвывается Integral Active Steering.
Пассивная подруливающая подвеска
Во многих современных автомобилях применена упрощенная система подруливающих задних колес, противодействующая инерции прямолинейного движения за счет использования в подвеске элементов, обладающих определенными физическими свойствами. Такой тип подруливающей подвески называется пассивным. В автомобилях с пассивным подруливанием задняя подвеска строится по особой геометрии, и, как правило с применением подвижной тяги Уатта. Система рассчитана так, что при прохождении виража на высокой скорости задние колеса за счет перераспределения сил в подвеске имеют тенденцию подруливать в ту же сторону, что и передние. Помимо геометрии эффект усиливается подбором сайлентблоков определенной формы и упругости. Такая конструкция существенно улучает стабильность автомобиля при повороте. Пассивной системой подруливающих задних колес оснащались, к примеру, автомобили Ford Focus первого поколения.
История появления подруливающих задних колес
К этим устройствам можно отнести антипробуксовочные системы и компьютерные системы управления курсовой устойчивостью.
Однако еще до массового внедрения микропроцессоров в системы управления автомобилем существовали разработки, позволявшие улучшить управляемости. К ним относятся и подруливающие задние колеса.
Примеры оснащения подвижной техники подруливающими задними колесами можно найти еще в начала двадцатого века. Этот принцип давно используется в погрузчиках, работающих в замкнутых тесных пространствах складов, в заводских цехах и пр. Подруливающая задняя подвеска еще в довоенные времена применялась в тракторах и внедорожниках, к примеру, в довоенном джипе Mercedes Kübelwagen G5.
Подруливающие задние колеса и теория прохождения поворота
Даже при наличии самой прогрессивной конструкции подвески, к примеру, многорычажной, при движении на высокой скорости серьезным фактором, влияющим на управляемость, становится инерция прямолинейного движения задних колес, сопротивляющихся повороту. При повороте рулевого колеса, когда передние колеса начинают двигаться влево или вправо в направлении поворота, задние неуправляемые колеса пытаются оставаться на прежней траектории.
Типы подруливающей задней подвески и схемы работы
В самых ранних системах — к примеру, на тракторах двадцатых годов прошлого века, угол подруливания был большим, до 15 градусов. С повышением максимальной скорости от таких больших углов пришлось отказаться. В современных автомобилях системы подруливающих колес обеспечивают поворот максимум на 5-8 градусов.
Задняя подруливающая подвеска делится на два вида — активную и пассивную.
Активная подруливающая подвеска
Если автомобиль оснащен активной подруливающей задней подвеской, все четыре колеса поворачивают сразу, реагируя на движение руля. В современных системах усилие от рулевого колеса на задние колеса передается не механически при помощи системы рычагов, а через команду электронного блока управления и втягивающие реле, иначе называемым актуаторами. Они передвигают задние рулевые тяги, схожие с теми, что применяются в основной системе рулевого управления.
Активная подруливающая подвеска работает в двух режимах. При движении на низкой скорости, к примеру, на автостоянке или при заезде в гараж, в момент, когда передние колеса повернуты вправо, задние поворачивают влево, и наоборот. Это дает возможность уменьшить радиус поворота на двадцать — двадцать пять процентов.
На высокой скорости схема работы меняется. При повороте передних колес влево, задние колеса подруливают в ту же сторону, но на меньший угол. За определением точного угла подруливания следит электронный блок управления, принимая в расчет показания датчика углового ускорения, датчика скорости и других, формируя оптимальный алгоритм прохождения виража.
Наибольшей известностью пользуются системы подруливающей задней подвески японских производителей. К примеру, компания Honda начала устанавливать в качестве опции подруливающие задние колеса на спорт-купе Prelude еще в 1987 году. В 1988 году такая же опция появилась у фирмы Mazda для моделеи 626 и МХ6. Американские производители также экспериментировали с подруливающими задними колесами. Система производства General Motors, носившая имя Quadrasteer, в качестве опции устанавливалась на внедорожники Suburban и Yukon, а также на пикап Silverado.
Система компании Nissan под именем HICAS в первые годы производства имела гидравлический привод и была объединена в единую схему с гидроусилителем рулевого управления. Система устанавливалась на заднеприводные автомобили Nissan и Infiniti. В середине девяностых от сложной и не слишком надежной гидравлической системы отказались в пользу привода от управляемых электроникой актуаторов. В 2008 году корпорация Renault-Nissan представила новую систему подруливающей подвески Active Drive в автомобилях Ranault Laguna.
Европейские производители также не остались в стороне. К примеру, современная система подруливающих задних колес в автомобилях BMW назвывается Integral Active Steering.
Пассивная подруливающая подвеска
Во многих современных автомобилях применена упрощенная система подруливающих задних колес, противодействующая инерции прямолинейного движения за счет использования в подвеске элементов, обладающих определенными физическими свойствами. Такой тип подруливающей подвески называется пассивным. В автомобилях с пассивным подруливанием задняя подвеска строится по особой геометрии, и, как правило с применением подвижной тяги Уатта. Система рассчитана так, что при прохождении виража на высокой скорости задние колеса за счет перераспределения сил в подвеске имеют тенденцию подруливать в ту же сторону, что и передние. Помимо геометрии эффект усиливается подбором сайлентблоков определенной формы и упругости. Такая конструкция существенно улучает стабильность автомобиля при повороте. Пассивной системой подруливающих задних колес оснащались, к примеру, автомобили Ford Focus первого поколения.
Составлен Топ-10 лучших автомобилей в истории с подруливающей задней осью
Машины с управляемой задней осью горячо любимы автомобилистами за их особый нрав.
Ни для кого не секрет, что подобные автомобили впервые появились в Японии в 1985 году на модели Nissan R31 Skyline, автомобиле, который является синонимом инноваций. Тем не менее, технология была популяризирована Honda Prelude 1987 года, который был продан во всем мире.
Как и в случае с большим количеством инноваций, ценность новинок рулевого управления с годами уменьшилась. В то же время страховщики с осторожностью относились к счетам на ремонт подобных машин, так как он всегда оказывался дорогостоящим. После этого подруливающие задние колеса почти исчезли из продажи.
До тех пор, пока инженеры не осознали, что по мере того, как автомобили всех форм и размеров становятся все больше и тяжелее, активные системы рулевого управления задними колесами могут помочь сделать их более маневренными. Так, в рейтинг актуальных моделей и машин из прошлого, вошли 10 основных автомобилей, которые являются лучшими в данном сегменте.
1. BMW 850 CSi
Хотите узнать причину, по которой флагманская версия 850 CSi серии E31 8 стоит так дешево в наши дни? Его система Aktive Hinterachs-Kinematik (AHK) имеет привычку работать неправильно, и чаще всего это требует огромных затрат на исправление. Автомобиль был оснащен 5,6-литровым V12 мощностью 375 л.с. и выиграл BMW Motorsport. Проблема была в том, что в начале 1990-х годов машина стоила почти 80 000 фунтов стерлингов (около 7,3 млн руб.).
2. Honda Prelude
3. Xedos 9
4. Lamborghini Urus
Lamborghini добился больших успехов с обновленным полноприводным Aventador S, с возможностью отключения одной из осей. Шасси суперкара потом досталось внедорожнику Urus. Это был ключевой элемент в создании высокопроизводительного внедорожника, который не испортил репутацию второго самого известного итальянского производителя спортивных автомобилей.
5. Mitsubishi 3000 GT
3000 GT получил почти такой же богатый набор опций, как DeLorean Дока Брауна: активная аэродинамическая система, полный привод, подруливающие задние колёса, адаптивная подвеска и два турбонагнетателя. Тем не менее, британские водители выбирали именно эту модель, вместо BMW или Porsche.
6. Ford F-150 Platinum ZF
7. Porsche 911 GT3
Первым автомобилей марки, который получил активную заднюю систему рулевого управления стал 918 Spyder. Однако наиболее доступным стал 911 GT3. Инженеры компании проделали хорошую работу.
8. Ferrari F12TDF
Обладая мощностью почти 770 л.с., лимитированный Ferrari F12TDF также получил систему рулевого управления задними колесами, которую она назвала «виртуальной короткой колесной базой». Примечательно, что аппаратное обеспечение ZF прибавило всего 5 кг к весу в снаряженном состоянии, который был уменьшен на 110 кг по сравнению со стандартным F12. Технология рулевого управления особой модели после применялась в GTC4 Lusso и 812 Superfast.
9. Renault Megane RS
10. Nissan 300 ZX
В 1990 году Nissan изо всех сил пытался убедить британских водителей в том, что компания, наиболее известная по модели Micra, могла бы сотрудничать с Porsche, поэтому продажи 300 ZX вскоре замедлились до незначительного числа. Хотя модель имела много интересного, в частности возможность отключить аппаратное управление полным приводом High Capacity Active Steering (HICAS).
Может кто не знал))
История появления подруливающих задних колес.
К этим устройствам можно отнести антипробуксовочные системы и компьютерные системы управления курсовой устойчивостью.
Однако еще до массового внедрения микропроцессоров в системы управления автомобилем существовали разработки, позволявшие улучшить управляемости. К ним относятся и подруливающие задние колеса.
Примеры оснащения подвижной техники подруливающими задними колесами можно найти еще в начала двадцатого века. Этот принцип давно используется в погрузчиках, работающих в замкнутых тесных пространствах складов, в заводских цехах и пр. Подруливающая задняя подвеска еще в довоенные времена применялась в тракторах и внедорожниках, к примеру, в довоенном джипе Mercedes Kübelwagen G5.
Подруливающие задние колеса и теория прохождения поворота
Даже при наличии самой прогрессивной конструкции подвески, к примеру, многорычажной, при движении на высокой скорости серьезным фактором, влияющим на управляемость, становится инерция прямолинейного движения задних колес, сопротивляющихся повороту. При повороте рулевого колеса, когда передние колеса начинают двигаться влево или вправо в направлении поворота, задние неуправляемые колеса пытаются оставаться на прежней траектории.
Типы подруливающей задней подвески и схемы работы
В самых ранних системах — к примеру, на тракторах двадцатых годов прошлого века, угол подруливания был большим, до 15 градусов. С повышением максимальной скорости от таких больших углов пришлось отказаться. В современных автомобилях системы подруливающих колес обеспечивают поворот максимум на 5-8 градусов.
Задняя подруливающая подвеска делится на два вида — активную и пассивную.
Активная подруливающая подвеска
Если автомобиль оснащен активной подруливающей задней подвеской, все четыре колеса поворачивают сразу, реагируя на движение руля. В современных системах усилие от рулевого колеса на задние колеса передается не механически при помощи системы рычагов, а через команду электронного блока управления и втягивающие реле, иначе называемым актуаторами. Они передвигают задние рулевые тяги, схожие с теми, что применяются в основной системе рулевого управления.
Активная подруливающая подвеска работает в двух режимах. При движении на низкой скорости, к примеру, на автостоянке или при заезде в гараж, в момент, когда передние колеса повернуты вправо, задние поворачивают влево, и наоборот. Это дает возможность уменьшить радиус поворота на двадцать — двадцать пять процентов.
На высокой скорости схема работы меняется. При повороте передних колес влево, задние колеса подруливают в ту же сторону, но на меньший угол. За определением точного угла подруливания следит электронный блок управления, принимая в расчет показания датчика углового ускорения, датчика скорости и других, формируя оптимальный алгоритм прохождения виража.
Наибольшей известностью пользуются системы подруливающей задней подвески японских производителей. К примеру, компания Honda начала устанавливать в качестве опции подруливающие задние колеса на спорт-купе Prelude еще в 1987 году. В 1988 году такая же опция появилась у фирмы Mazda для моделеи 626 и МХ6. Американские производители также экспериментировали с подруливающими задними колесами. Система производства General Motors, носившая имя Quadrasteer, в качестве опции устанавливалась на внедорожники Suburban и Yukon, а также на пикап Silverado.
Система компании Nissan под именем HICAS в первые годы производства имела гидравлический привод и была объединена в единую схему с гидроусилителем рулевого управления. Система устанавливалась на заднеприводные автомобили Nissan и Infiniti. В середине девяностых от сложной и не слишком надежной гидравлической системы отказались в пользу привода от управляемых электроникой актуаторов. В 2008 году корпорация Renault-Nissan представила новую систему подруливающей подвески Active Drive в автомобилях Ranault Laguna.
Европейские производители также не остались в стороне. К примеру, современная система подруливающих задних колес в автомобилях BMW назвывается Integral Active Steering.
Пассивная подруливающая подвеска
Во многих современных автомобилях применена упрощенная система подруливающих задних колес, противодействующая инерции прямолинейного движения за счет использования в подвеске элементов, обладающих определенными физическими свойствами. Такой тип подруливающей подвески называется пассивным. В автомобилях с пассивным подруливанием задняя подвеска строится по особой геометрии, и, как правило с применением подвижной тяги Уатта. Система рассчитана так, что при прохождении виража на высокой скорости задние колеса за счет перераспределения сил в подвеске имеют тенденцию подруливать в ту же сторону, что и передние. Помимо геометрии эффект усиливается подбором сайлентблоков определенной формы и упругости. Такая конструкция существенно улучает стабильность автомобиля при повороте. Пассивной системой подруливающих задних колес оснащались, к примеру, автомобили Ford Focus первого поколения.
