Установка задней фоновой подсветки салона (Ambient Light)
• Приветствую всех, дорогие друзья!
Практически сразу после покупки Q7 обратил внимание, что в заднем плафоне нет так называемой фоновой подсветки. А внимание обратил потому, что на прошлой машине, X5, с завода подсветка была и в переднем плафоне и в заднем.
Просматривая бортовые журналы наткнулся на запись по дооснащению заднего плафона этой подсветкой и решил, что надо тоже ставить. Тем более не сложно и минимум затрат.

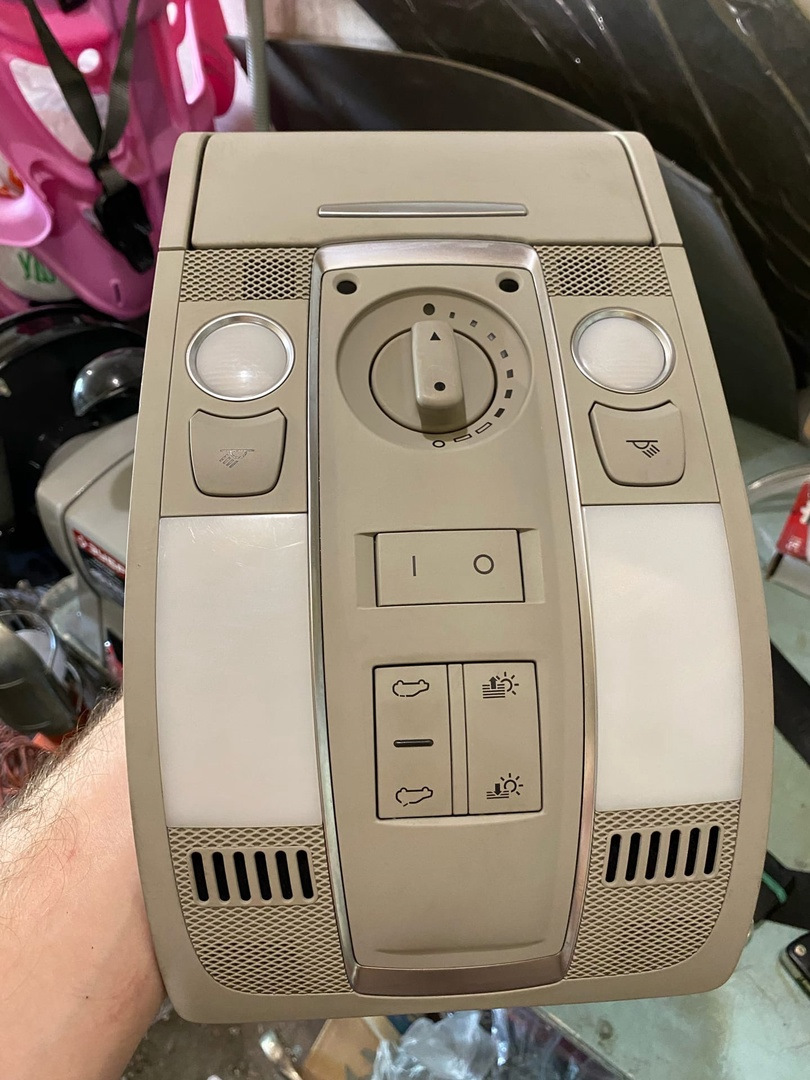

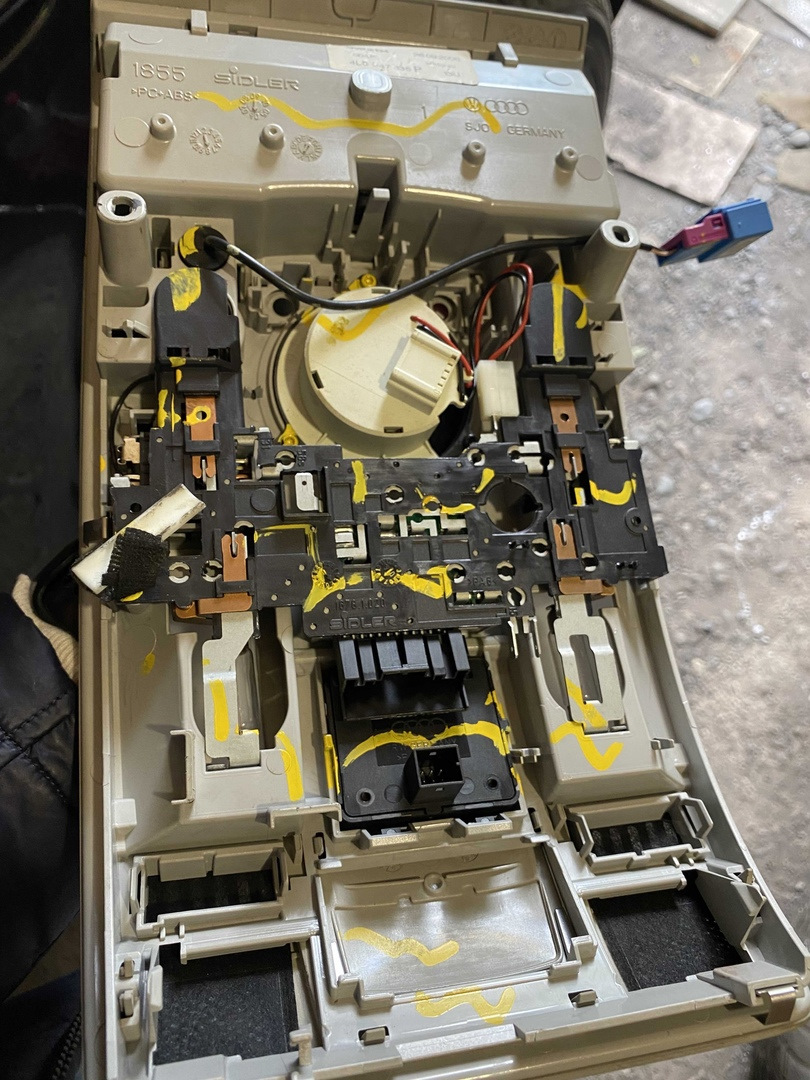

Отдельно найти светильники тяжело, поэтому был куплен целиком весь передний плафон, только ради плафонов фоновой подсветки (если кому-то интересен плафон или его комплектующие, в личке можем обсудить).
Установка/внедрение плафонов фоновой подсветки.

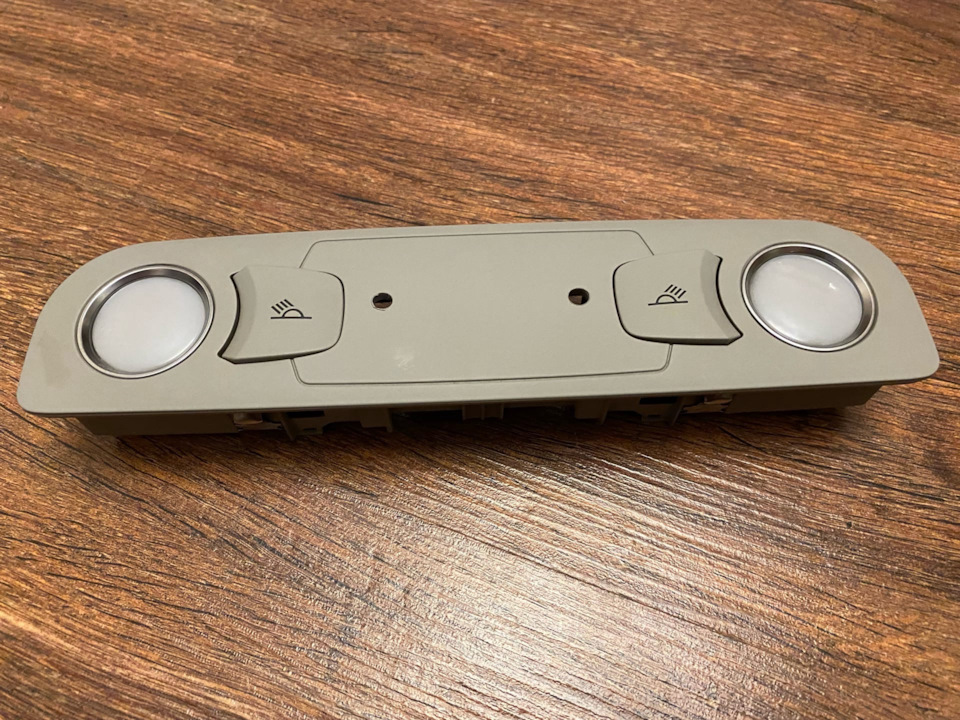

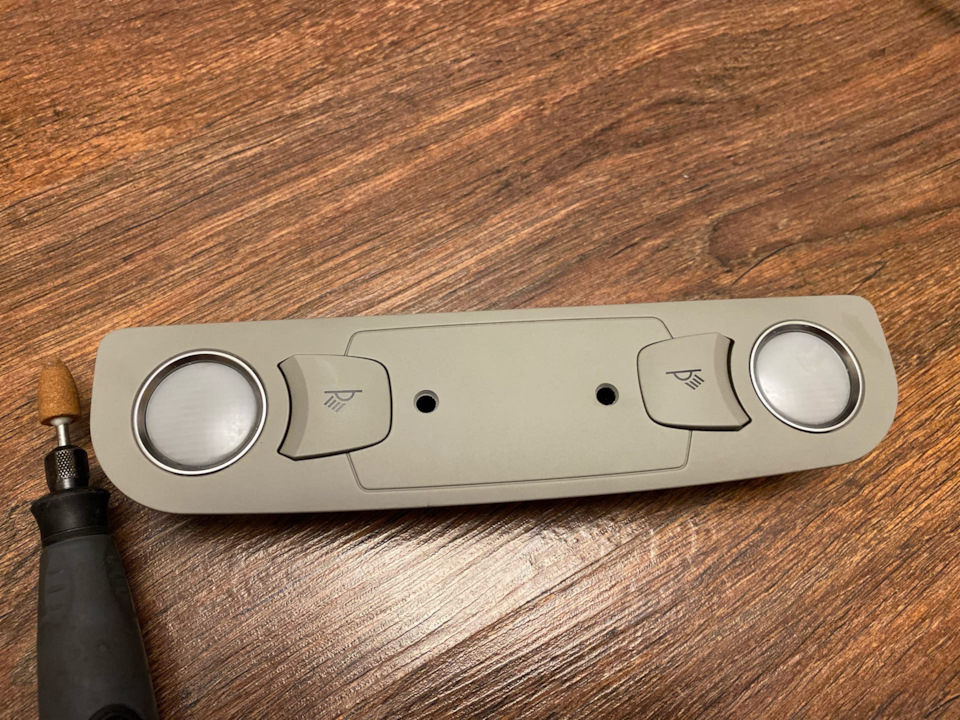

1. Снятие плафона, плафон поддевается, отключается разъем и достаётся.

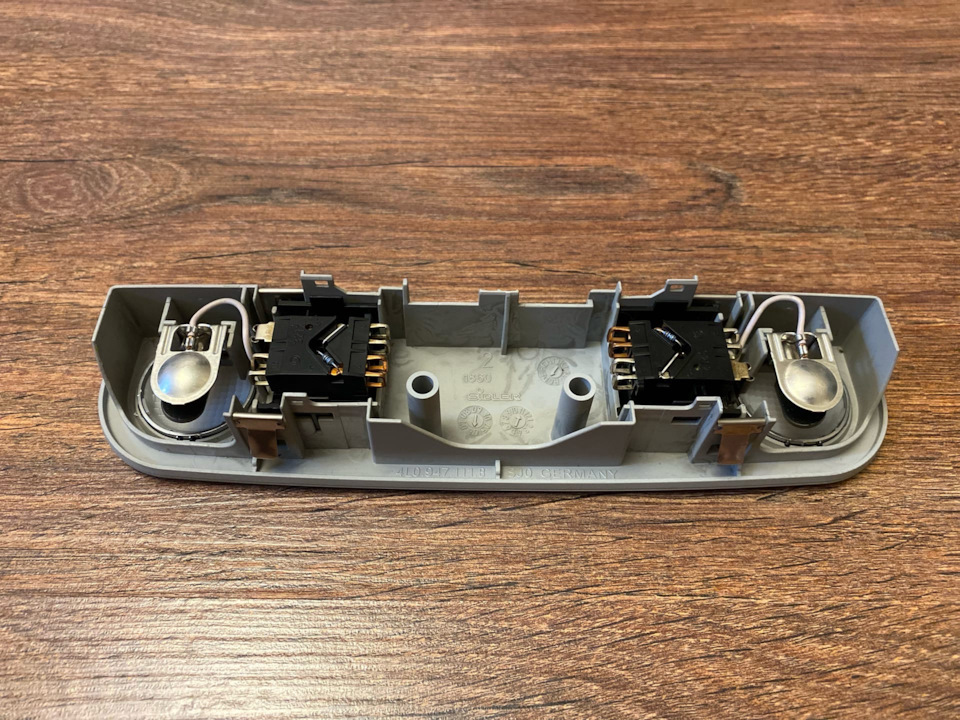

2. Далее нам нужно разобрать плафон, для этого надавливаем на пластиковые защелки для извлечения центральной части с контактами плафона.

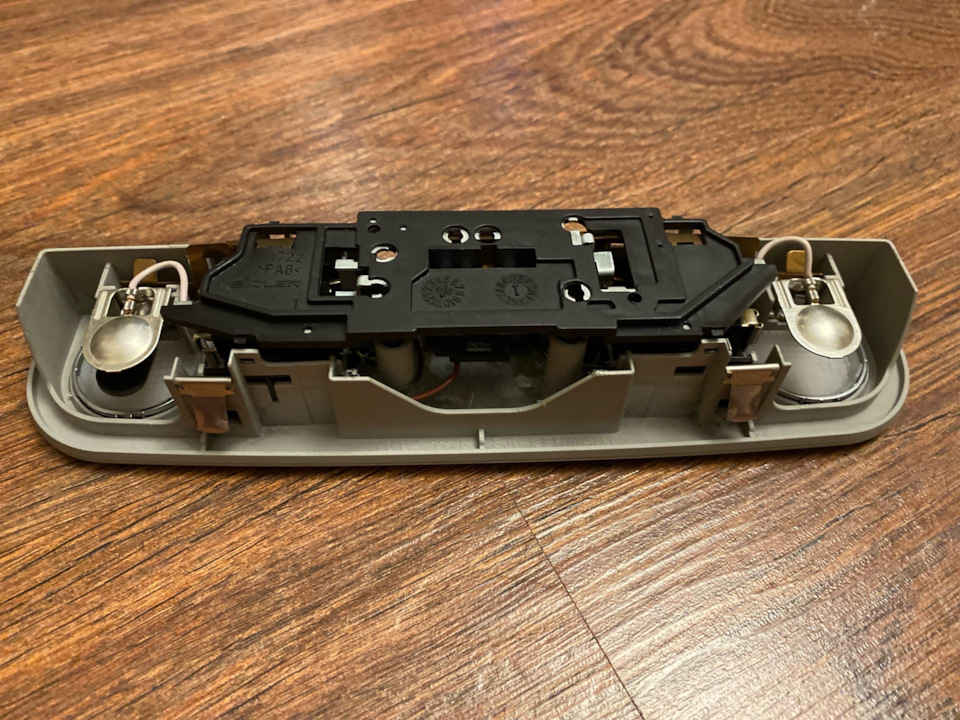

3. Разобрав плафон, на внутренней стороне, видим выштамповки скорее всего под нашу фоновую подсветку.
4. По центру выштамповок, сверлом на 5 мм. делаем отверстия.
5. Гравёром аккуратно обработал отверстия. Затем немного прошелся с внутренней стороны.

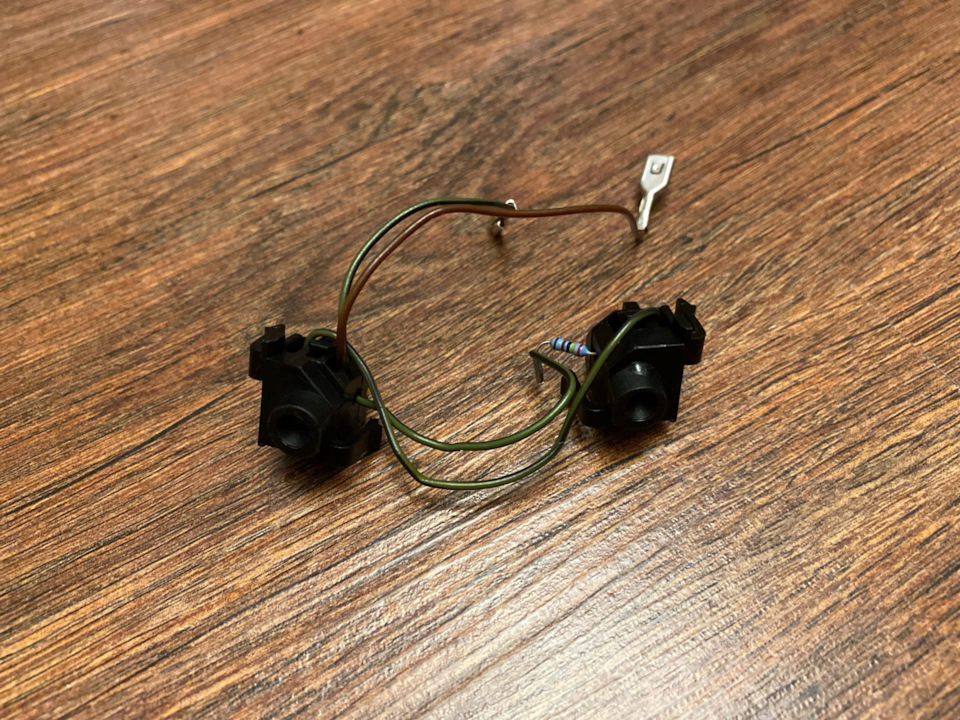

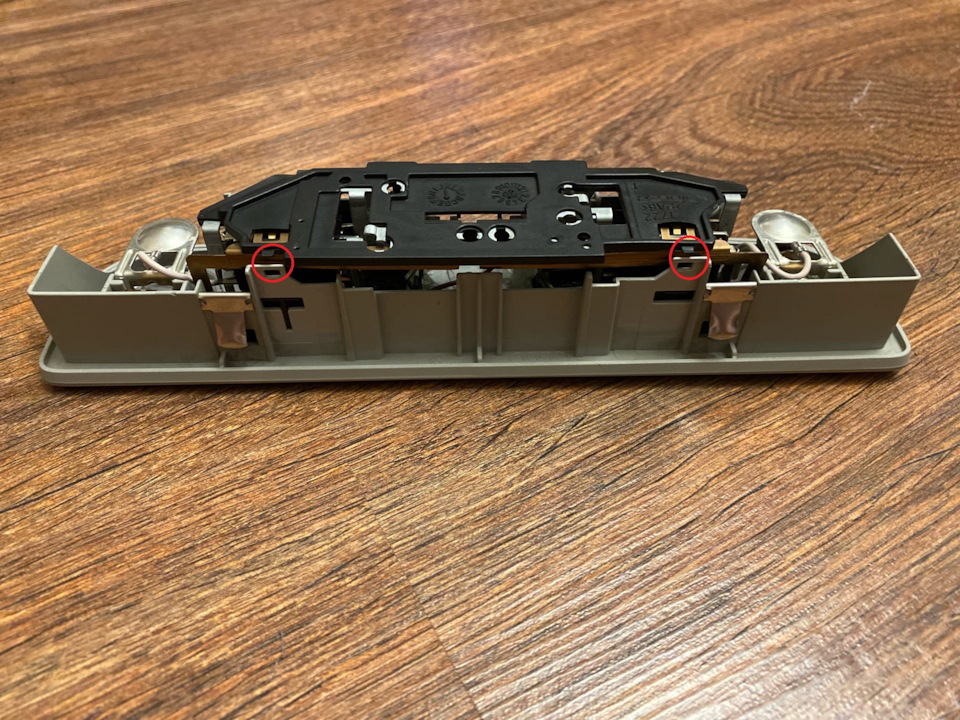

6. Закрепил плафоны при помощи термоклея. Подключение видно на фото, необходимо только немного разжать контакты на проводах диодов. Полярность указана ниже на фото. Держатся плотно, и не пришлось резать провода.
Ambient Light или приятная подсветка салона
Как и писал в плане по доработкам, сделал себе подсветку салона. Ограничиваться штатными местами не хотел, решил сделать в стиле современных машин. Подобного добра на драйве уже довольно много, но все равно опишу процесс, т.к. хотел интегрировать все максимально неколхозно, что привело к разбору практически всего салона 😀
И да, кричать что это всё равно колхоз, не канон и т.п. не имеет смысла, т.к. делал для себя, как нравится, и получаю от этого удовольствие 🙂

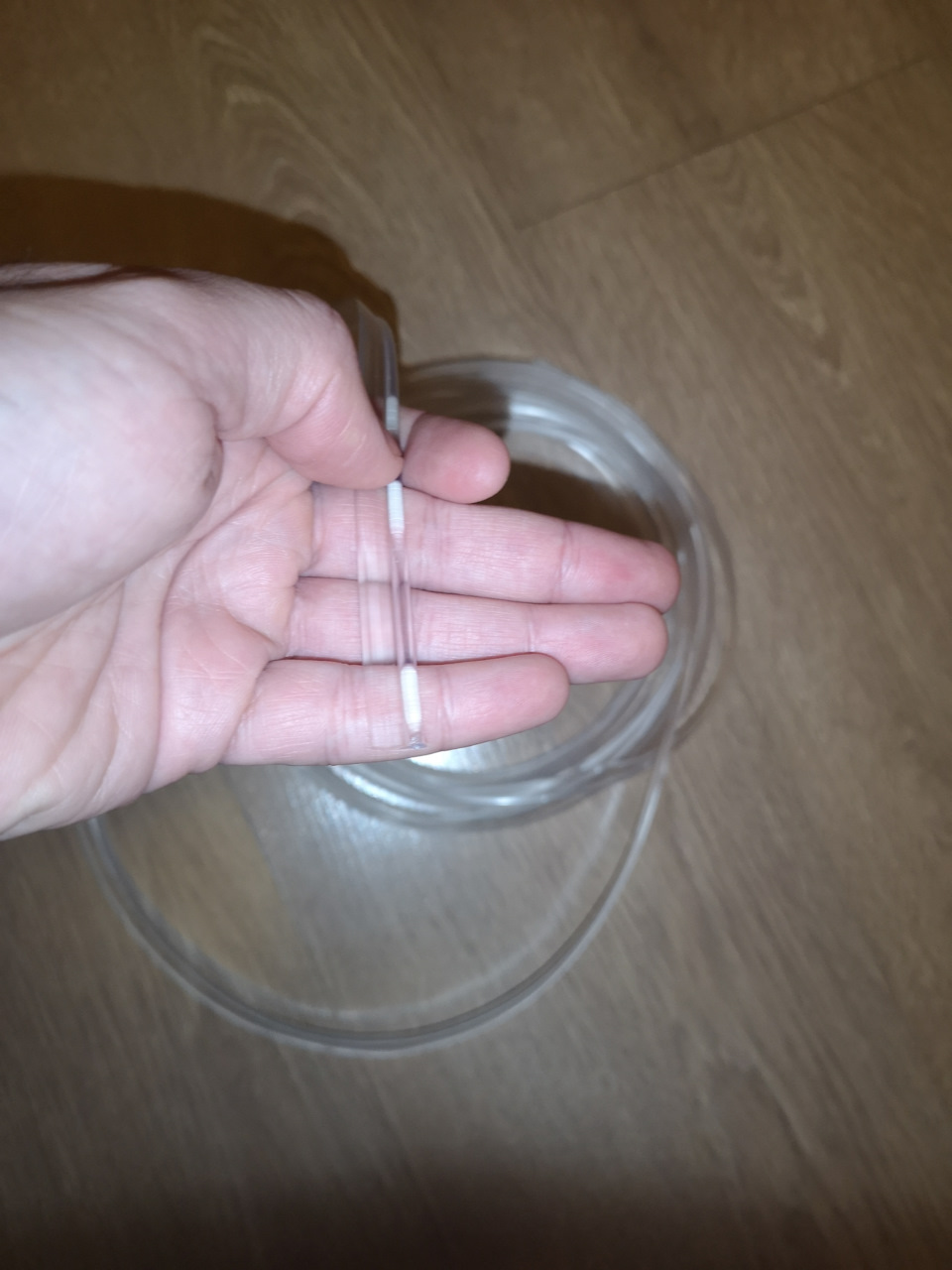

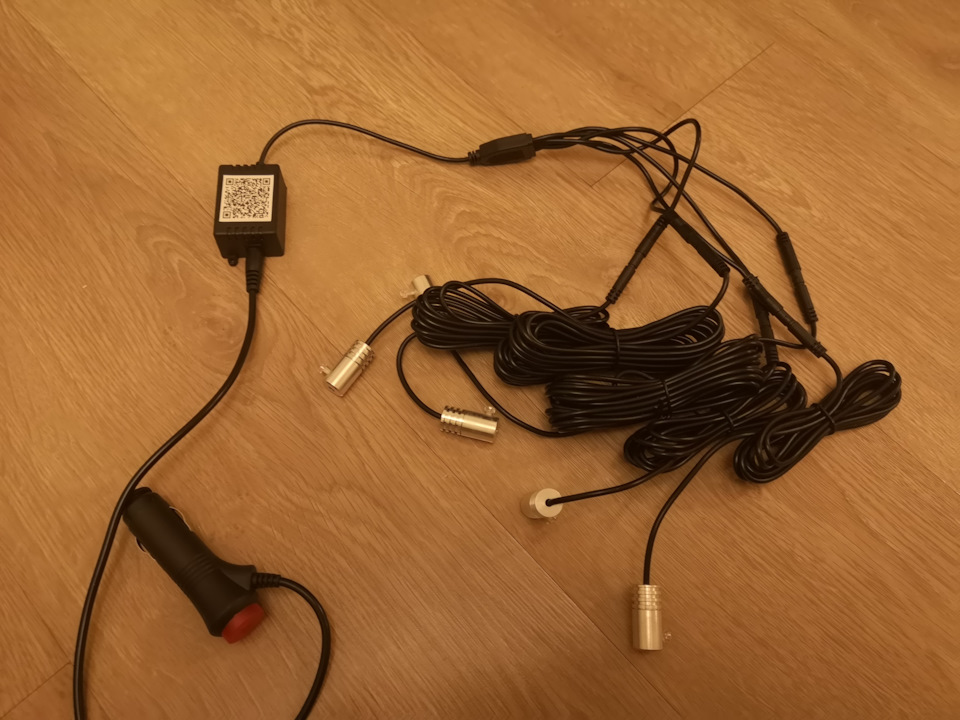

Ставить решил в штатные места, вокруг центрального тоннеля и по контуру дверных карт. В качестве источника света заказал на али набор диодов и световодов с Bluetooth-блоком управления, взял на 5 диодов и 1 блок + для штатных мест подобрал RGB диодную ленту, поверх которой прекрасно встает рассеиватель света из любого строительного.

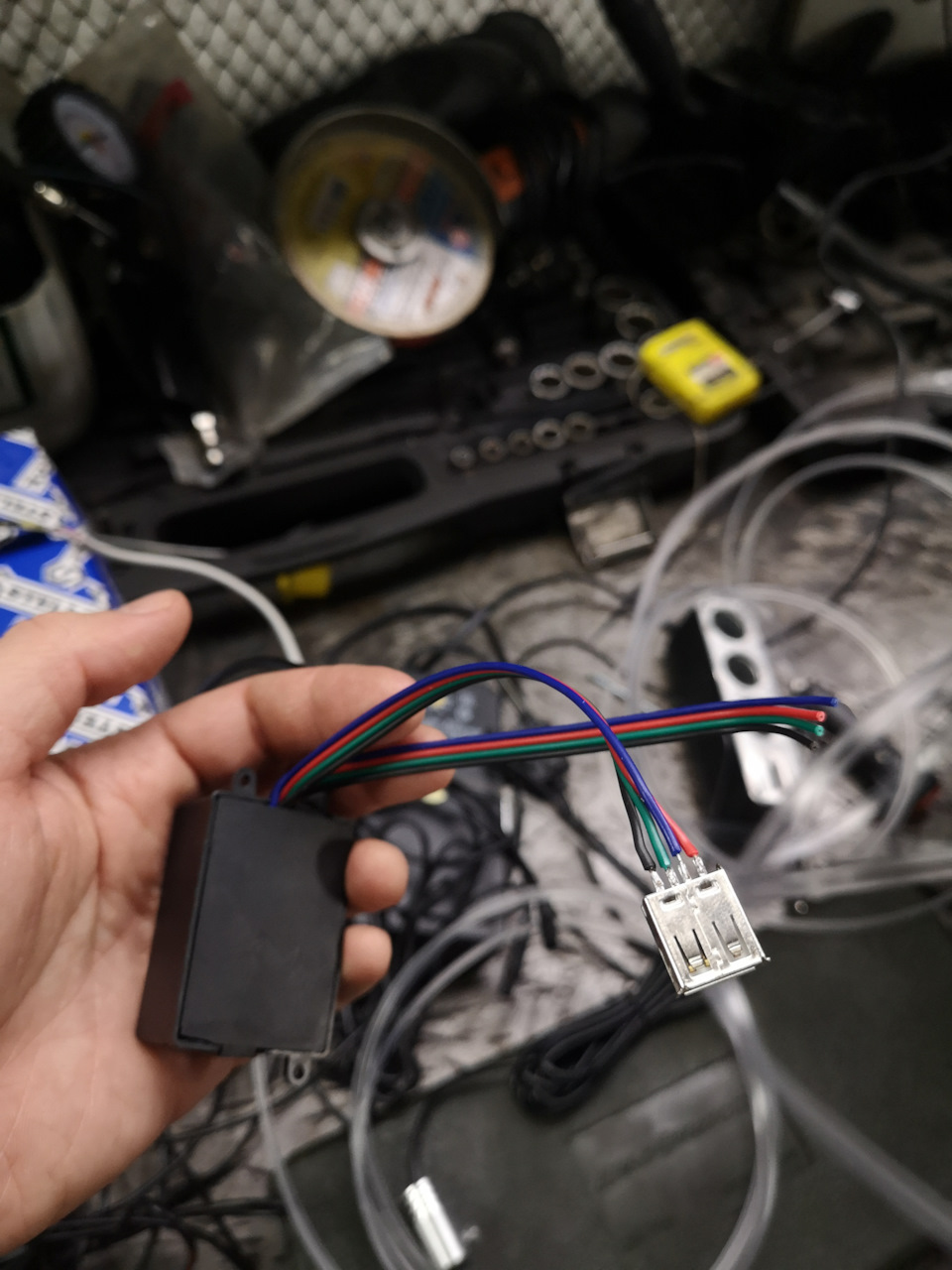

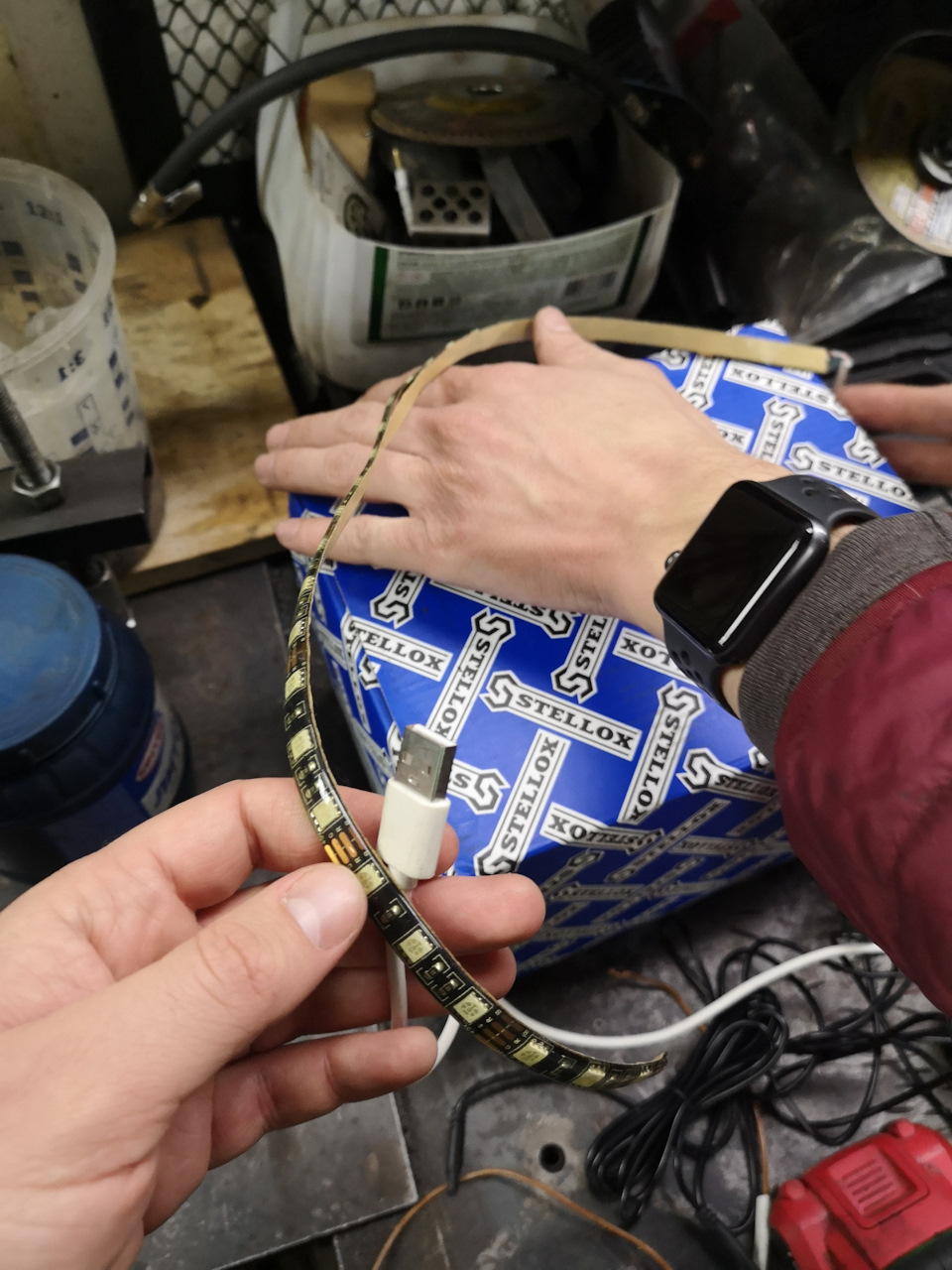

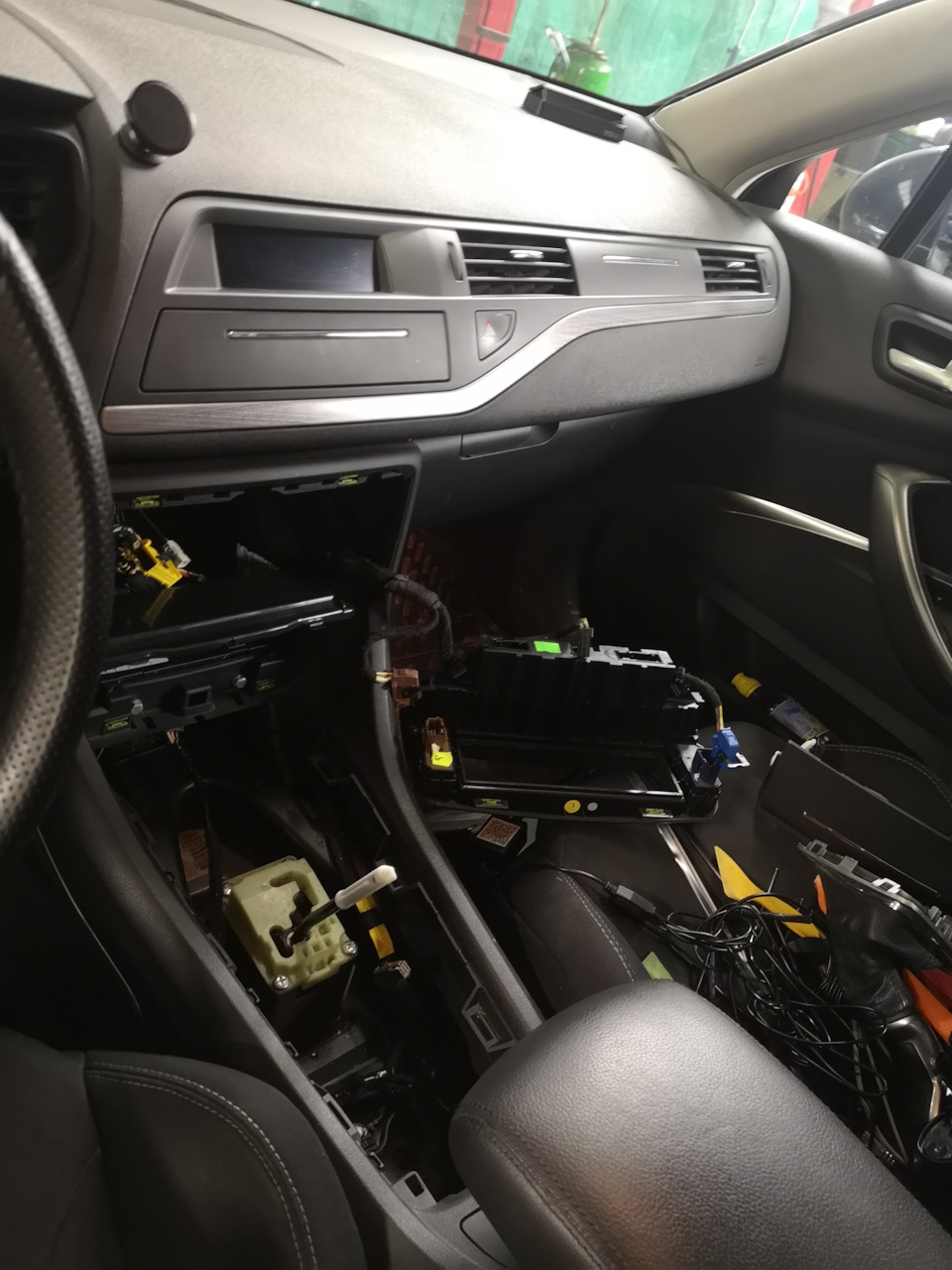

Блок управления спрятали в центральный тоннель около ручки КПП, там много сводного места, запитали его от подсветки прикуривателя. Единственное, не нашлось нормальных штекеров для подключения светодиодной ленты, так что сделали через USB 🙂

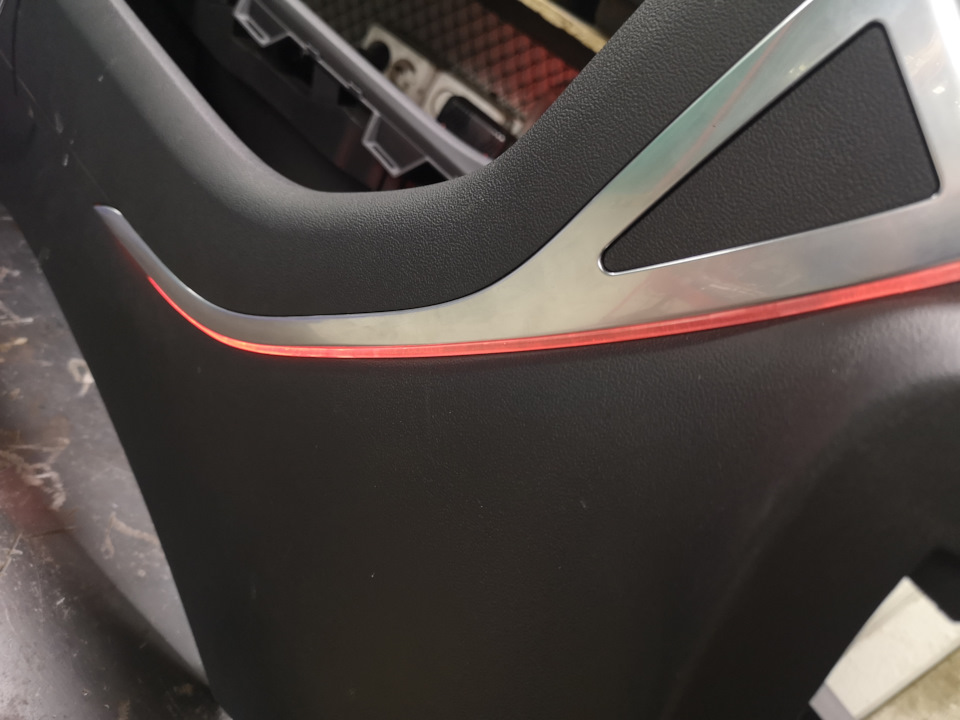

Световод идеально встает под декоративную окантовку тоннеля. Чтоб вывести его изнутри сделали пару аккуратных отверстий. Для равномерного свечения нужно ставить два источника света на один световод. Т.е. выводим его снизу из-под металла, проводим через верхнюю кромку и уводим также внизу внутрь, но с обратной стороны.
С дверными картами сложнее, т.к. вклиниться в основной пучок проводов тот ещё геммор. С правой дверью ещё туда-сюда, а вот с водительской придется познать боль 🙂
По случаю такой оказии поставили заодно дверные ручки с подсветкой от более веселой комплектации. Запитали тоже традиционно от подсветки кнопок стеклоподъёмника.

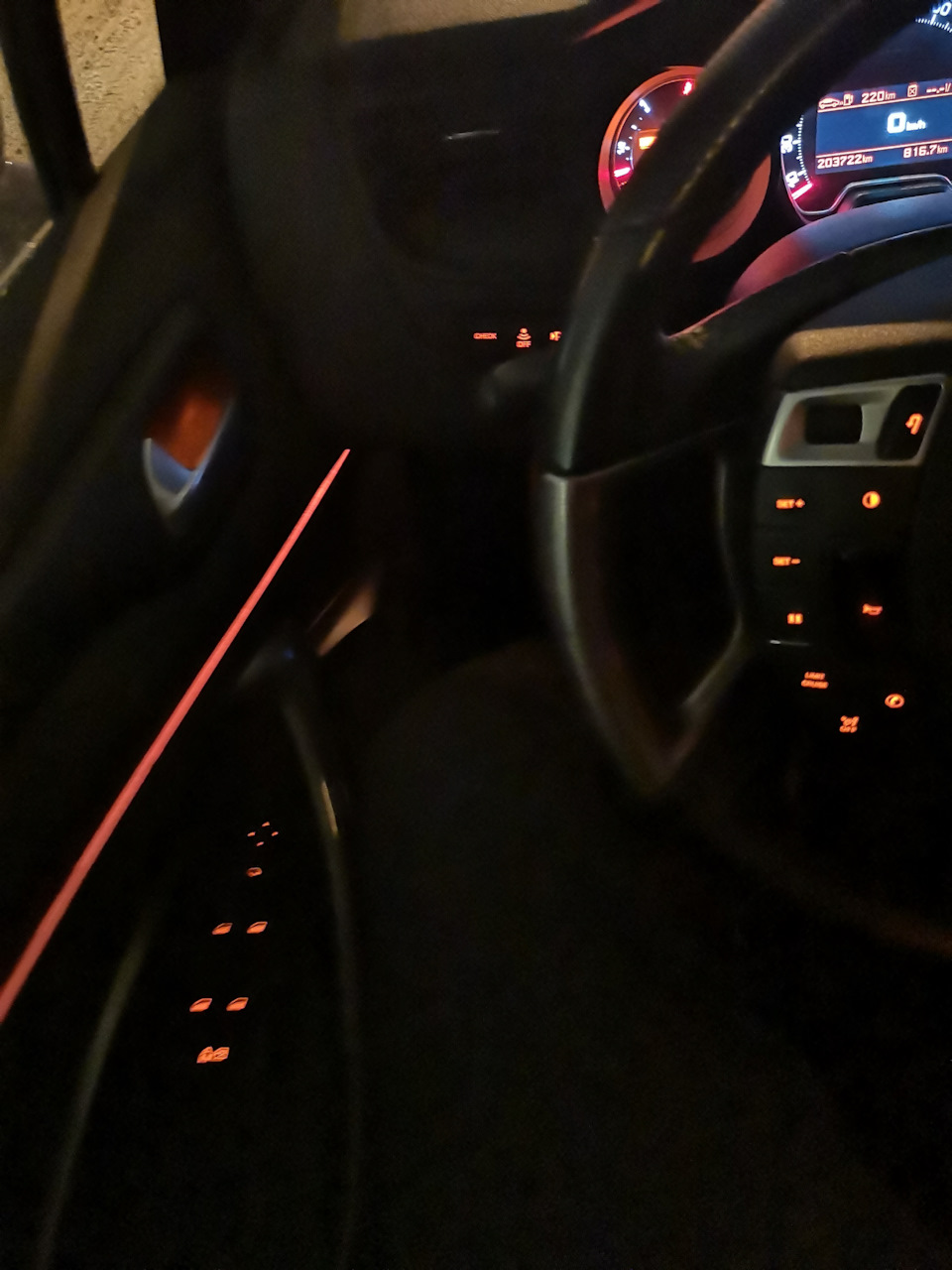

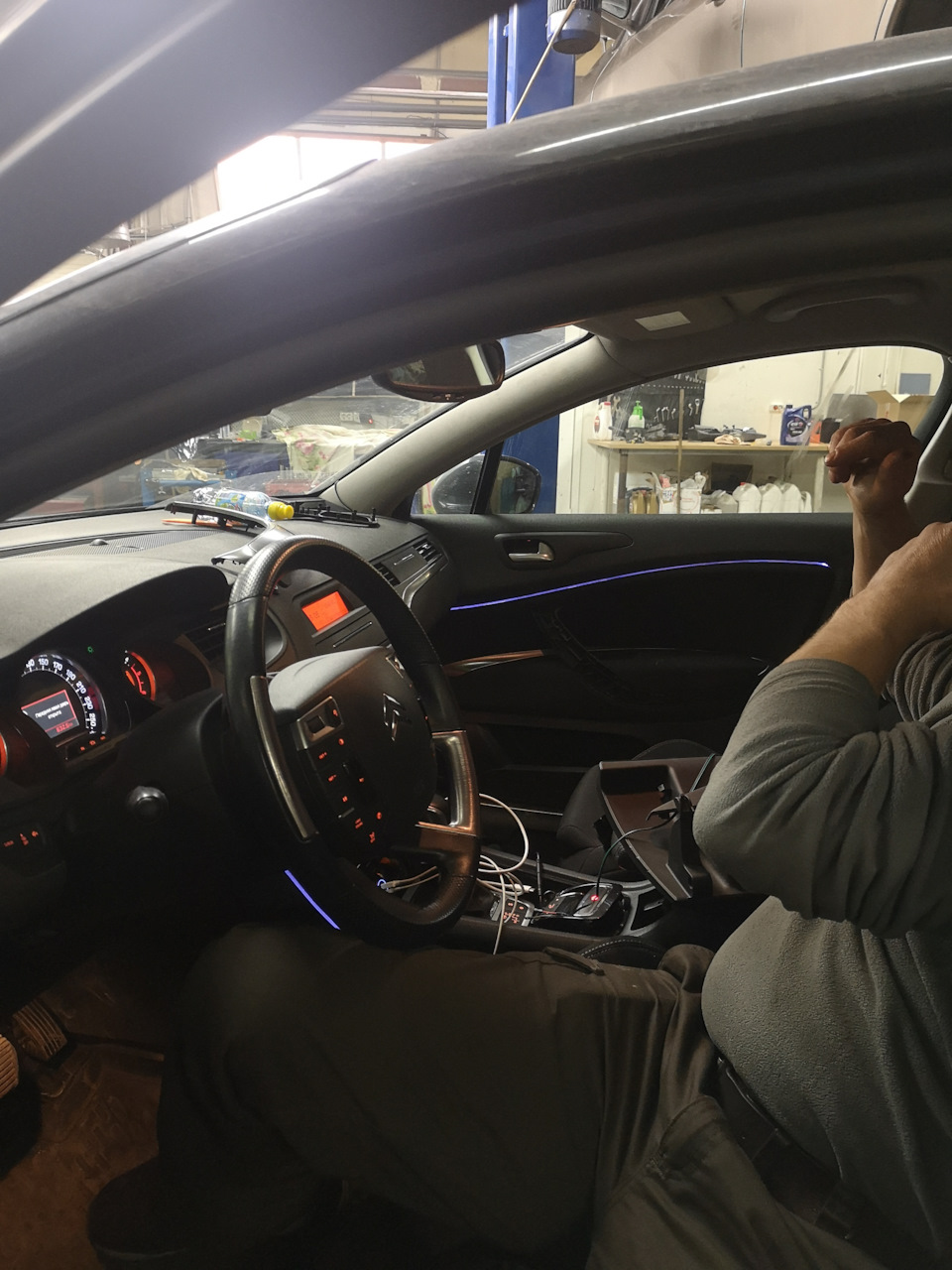

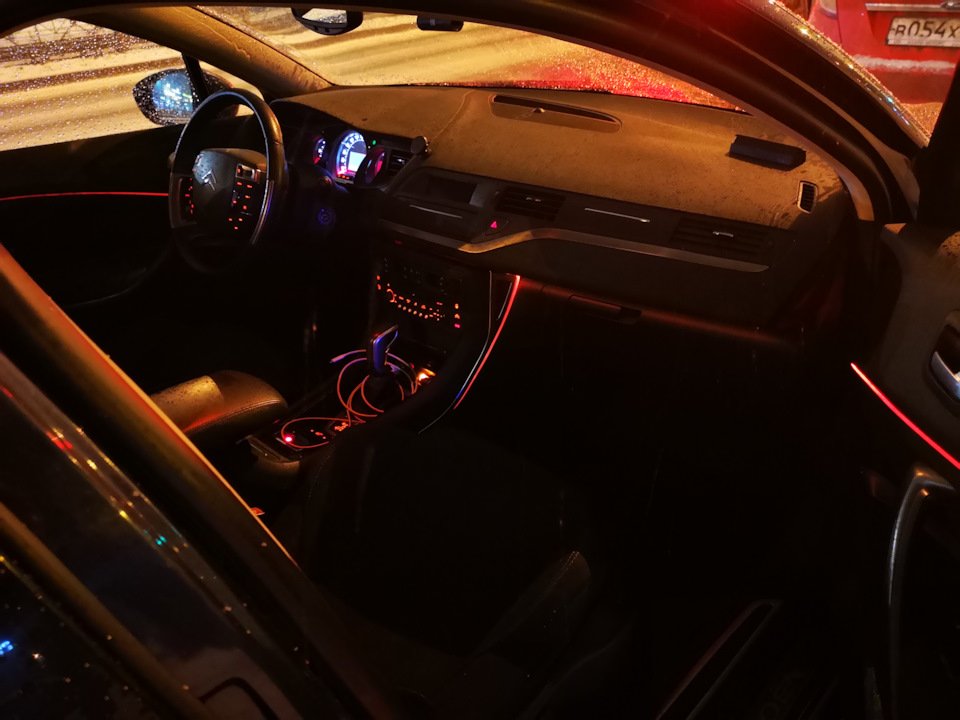

Результат получился вот такой:
Цвет подсветки и его интенсивность регулируется с телефона, но фактически я просто один раз подобрал его под цвета подсветки кнопок и оставил в покое. Субъективно в салоне стало уютнее) Но с завода такие штуки всё равно выглядят лучше. Тут в первую очередь дело в световодах. Жесткие пластиковые световоды более равномерно проводят свет, но где такие можно сделать на заказ я не нашел.
В итоге я доволен 🙂 Так что не слушайте никого, дорабатывайте машины, как нравится вам, и кайфуйте!
Citroen C5 2008, engine Diesel 2.0 liter., 138 h. p., Front drive, Automatic — styling
Comments 22
Красиво, но немного другая история
просто запихивал в щели трубку?
мммм колхоз за 15000р. кайф
откуда такой ценник?
Вопросов больше не имею
Классно получилось. Я когда то на форд тулил такую подсветку, красиво было и только у меня, но один раз в движении блочек, начал сильно дыметь, хорошо, что доступ к нему был, так на ходу и вырвал его. Больше нет желания тулить такое.
Где делал? Ябы себе по дверям тоже сделал
В Питере в сервисе «Лев и ёлка»
подписался, прикольно получилось, майбах)
На сколько я понимаю, от блока управления, в данном случае, расходится пять проводов на концах со светодиодами, на которые потом вешается световод(как я понял режется, любой нужной длины), сколько метров в данном комплекте было?
Провода каким образом в двери заводились, через добавление пинов в родную фишку?
По подключению RGB ленты, тоже не совсем понял, как ее подключили?
Или резали проводку блока управления, а потом добавляли все нужное самостоятельно
Куда ставились светодиоды, к которым потом подключался световод?
Или все это делал какой-то сервис?
Делал сервис, но я помогал по мере сил (провод там приносил, контакт зажимал и тп 😀 )
В комплекте заявлено 6 метров провода от блока до диода, но по факту там было явно больше, чем метр провода к каждому диоду. Я бы сказал, что не меньше двух на каждый. Фактически везде их хватало с запасом. Но я не тянул к задним дверям, на это не хватило терпения уже ни у кого))
Да, в двери заходили через родную фишку, но, если не изменяет память, расширяли отверстие. Провод при этом к диоду крепится на болте, так что безболезненно вынимается.
RGB ленту пришлось впаивать в блок, на фото с подписью «блок управления» видно. Пильнули дырку в корпусе и распаяли по 4 контакта от каждой ленты прямо на плату. Родную проводку блока не трогали.
Диоды сажали на эпоксидный клей внутри элементов кузова. Снимали обшивку, размещали на ней световоды, заводили их под обшивку, обрезали и на обрезанный конец подключали диод, приклеенный прямо там. Пришлось много разбирать салон, зато нигде никакого паразитного света нет. Ну и ни сверчков, ни скрипов, ни бряканья нигде нет.
Ambient light 64 цвета часть 1 ( Основная подсветка салона)
Ambient light все по штатному.
Приветствую друзья, хочу поделиться опытом установки подсветки ambient light 64 цвета, может кому будет полезным данный пост.
На нашем рынке на дорестах очень мало машин с подсветкой, да и там штатно всего 3 цвета.
Загоревшись этой идеей я начал узнавать сколько это дело стоит, позвонил в MBcomand, там мне озвучили за 64 цвета 175000₽( подсветка дверей и консоли).
Начал искать посты на эту тему, их оказалось очень мало и особо не информативные. Решил исправить😀
Нашёл я комплект подсветки на AliExpress, продавец оказался очень дружелюбный и помогал мне на каждом этапе установки, сделал ещё приятную скидку в 30$.
Что приобрёл я у этого продавца👇🏻
В комплекте ещё идёт OBD штука с программированием компа, так как это модель подсветки работает через штатный монитор.
( если кому понадобится он у меня остался и с радостью поделюсь им для программирования машины)
Далее отвечу на вопрос сколько все это стоит. Вышло на самом деле для такого тюнинга не дорого, при условии если вы будете устанавливать сами! 44905 рублей с учетом скидки продавца!
Ну что погнали устанавливать, снимаем 4 двери и желательно несём домой так будет удобнее. ( двери прикручены на 2 саморезах, откручивал Торрексом T30
На дверях нужно заменить планки и для этого надо снять декоративную накладку.
Держиться она на железных клипсах, которые нужно вытолкнул с помощью двух отверток.
Далее мы откусываем крепления старой планки и на ее место ставим новую с подсветкой.
Для того чтоб она крепко держалась, надо воспользоваться паяльником или пистолетным клеем. Ту же самую процедуру проделаем с остальными дверными картами.
Проводка подключается элементарно фишка к фишке!
Двери готовы, приступаем к центральной консоле. Нужно снять серую планку, будьте аккуратны, там нудно отогнуть защелки.
Держится она на двух саморезах T20
Далее вставляем планки в пазы, все крепиться штатно. Будьте аккуратны они очень хрупкие и можно отломать! Втыкаем провода с лампами и готово.
2 вариант который он предложил это обрезать металические штекера и подсоединить провода напрямую, ну вообщем просто соединить.
Далее все штекера мы соединяем друг с другом, там невозможно ошибиться, все подключается фишка к фишки! И начинаем программировать с помощь OBD!
Если вы будете покупать комплект с OBD, то продавец поможет с установкой, если нет то обращайтесь я скину информацию с программированием.
Но к сожалению мне это не помогло, и этот обд я купил зря. Не смогли мы с китайцем подключить, так как в машине у меня совсем не было этой опции, как то так. Помогли мне с программированием в MBcomand за 5000₽ и 15 минут времени.
На всякий случай прикладываю ссылку на какого то американского блогера, который все подробно показывает как что делать. Правда у него немного другой комплект подсветки и управляется через руль, но на это не обращаем внимания.
С подсветкой гораздо уютнее и футуристично😀
Надеюсь был полезен, если остались какие то вопросы, спрашиваем! Кто будет устанавливать и возникнуть проблемы, я смогу вам помочь 😀
Ну и на последние фотки готового варианта.
Подсветка салона Ambient Light
Мне всегда нравилось, когда крутые идеи приживались в дизайне автомобилей. Помню как впервые появились Ангельские Глазки (Angel Eyes) в фарах рестайлинговой пятерки БМВ Е39. Смотрелось настолько необычно и я бы даже сказал футуристично. А потом идею с необычными габаритными огнями взяли на вооружение практически все производители, и это реально круто. Помню как появились первые бегающие (динамические) поворотники в фарах и фонарях и сейчас все серьезные производители ставят их в свои свежие модели. И мне очень приятно, что дизайнерские новинки появляются не только в экстерьере, но и в салоне автомобилей. Ведь в салоне мы проводим большую часть поездки и там должно быть комфортно и уютно. Я сейчас говорю о подсветке салона как на Мерседесе, которая называется Ambient Lightning.
Есть комплектации автомобилей с такой подсветкой (причем не только Mercedes, но и Audi, и BMW, и другие), а есть без нее. Я очень рад, что сейчас можно дополнительно установить такую подсветку салона не только в автомобиль, в который по заводу она могла быть установлена, но практически в любой авто.
Мы предлагаем подсветку салона Ambient Light как рассчитанную под конкретный авто (марка, модель и кузов), так и универсальную. Подсветка Ambient Lightning представляет из себя световой элемент, находящийся в твердом корпусе нужной формы и рассчитаный на установку в штатные места. Это когда подсветка изготовлена под конкретный авто. Именно твердый корпус позволяет сделать светящийся элемент ровным и не волнистым и с равномерным свечением.
Кстати, для Мерседесов дефлекторы воздуховодов меняются на новые с подсветкой.
Чтобы узнать нюансы и стоимость пишите мне на Вотсап или звоните по любому из этих номеров:
+7 (911) 039-21-41 или +7 (921) 947-47-63
Ambient Lighting (амбиентная подсветка салона)
Я как и многие владельцы классических BMw (читать — старых колымаг) засматривался-таки на яркий салон новых BMW (читать — корейские обмылки). Чего там стесняться — откровенно завидовал той светодискотеке, что творится в салоне автомобилей серии G.
Естественно сначала противился и невзлюбил «новое веяние маркетинга», а потом все же привык и даже больше! Захотел себе установить такое же.
Поиск подобного на мой несвежий кузов был весьма безуспешным. BMW X1 e84 не так популярен в тюнинге, как оказалось)
Помогли найти следующее:
Если внимательно присмотреться, то можно после эффекта Вау заметить неопрятность и чужеродность этого элемента в салоне. Потому что подсвечивающийся элемент был установлен поверх панелей салона — мне так не хотелось.
Для начала был закуплен материал для реализации задуманного. Это оптоволокно с подсветкой. Я брал на 6 источников света в панелях и на 4 источника в ноги. Питание такой штуки идёт через стандартный разъём в прикуриватель и устанавливается через предохранитель.
Начал с того, что снял подлокотник и установил там «центр» всей подсветки — питание и блок с разводкой подсветки.
Внимательный читать может заметить, что коробки 2, а я описывал только одну систему подсветки. Все правильно: одна коробка для подсветки карт и торпедо, вторая — для подсветки ног.
Кстати, регулирование подсветки работает через Bluetooth приложение на телефоне. RGB цвета на любой цвет и выдумку. Режимов работы около 30: постоянный свет, стробоскоп, мигание, чередование и т д
Потом приступил к тому, что снял карты дверей и закрепил оптоволокно внутри каждой карты дверей.
