Подсветка дверных отражателей

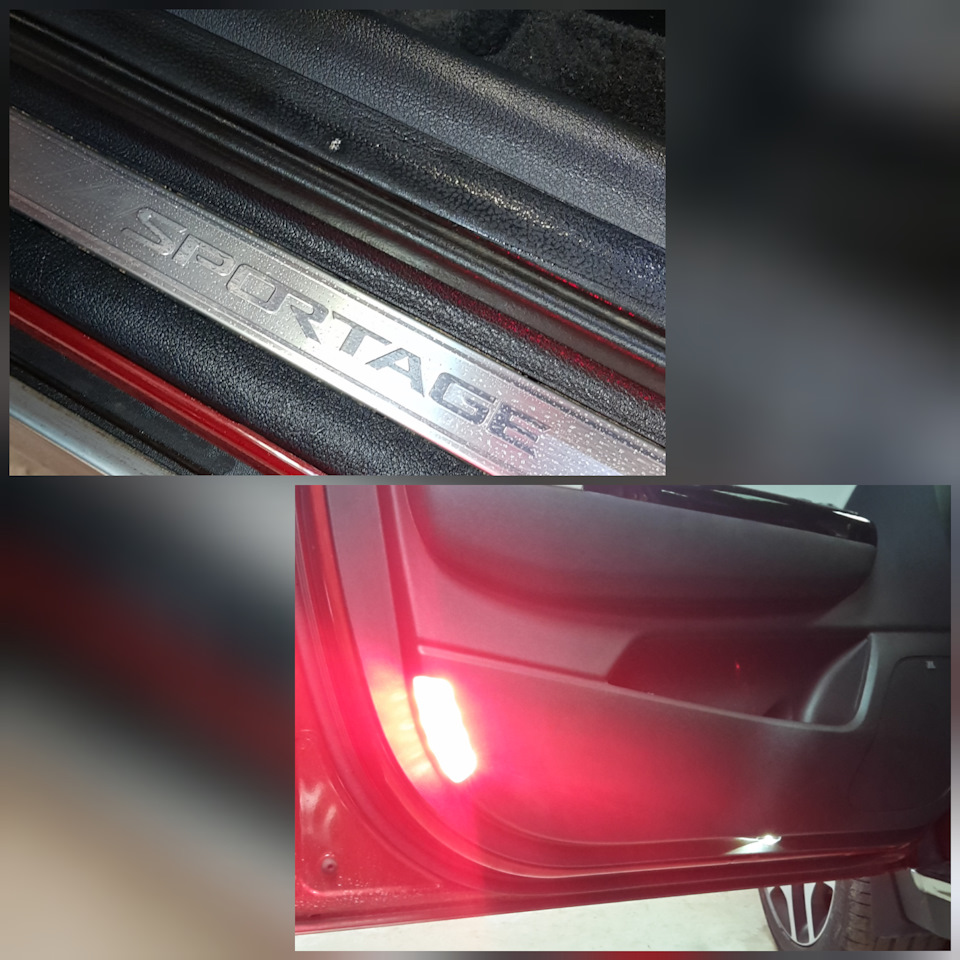

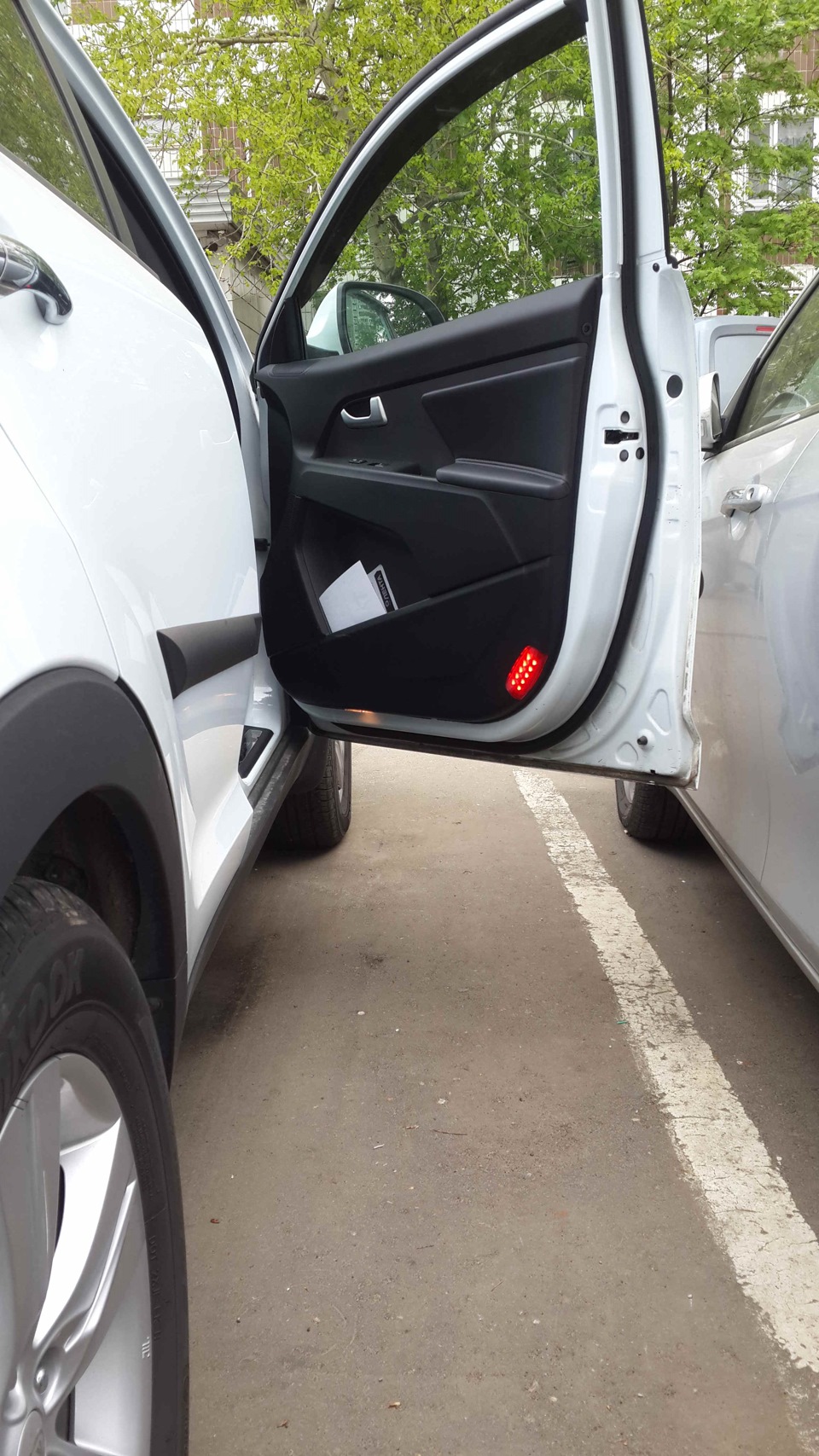

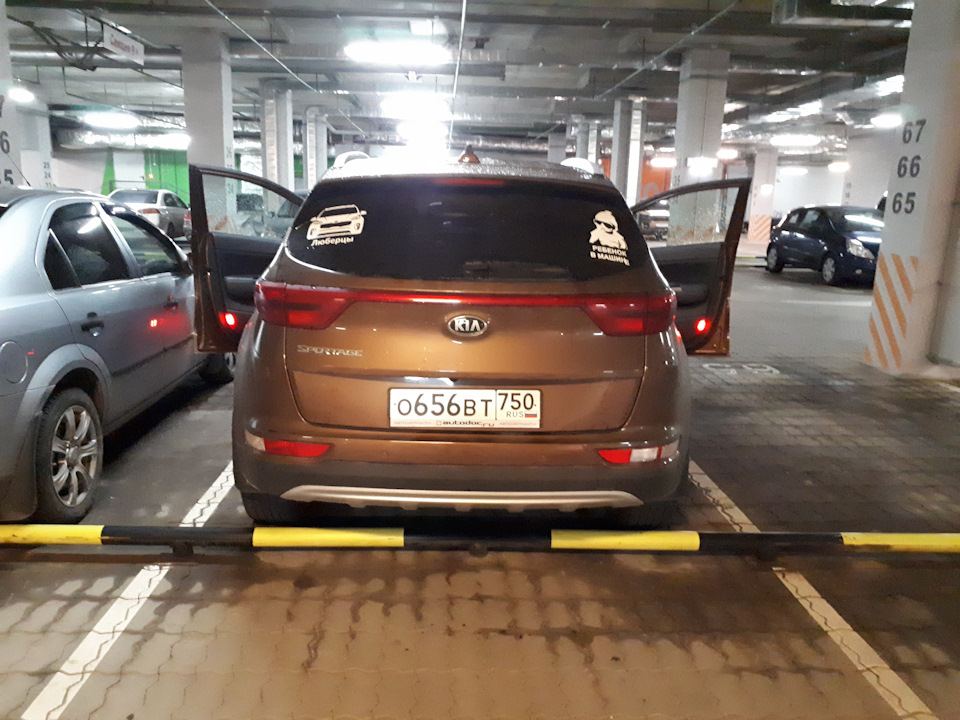

С моменте покупки спорта не давали покоя дверные отражатели! На всех корейских версиях они светятся красным при открытой двери.
Во-первых — это безопасность. В темное время суток не заметить открытую дверь теперь нельзя.
Во-вторых — просто красиво. Как в корее, как у америкосов, а не made in russia.
Сразу скажу! Если у вас комплектация LUXE 2016 года и ниже, гемороя с монтажом нереально много!
С водительской стороны весь монтаж занимает полчаса.

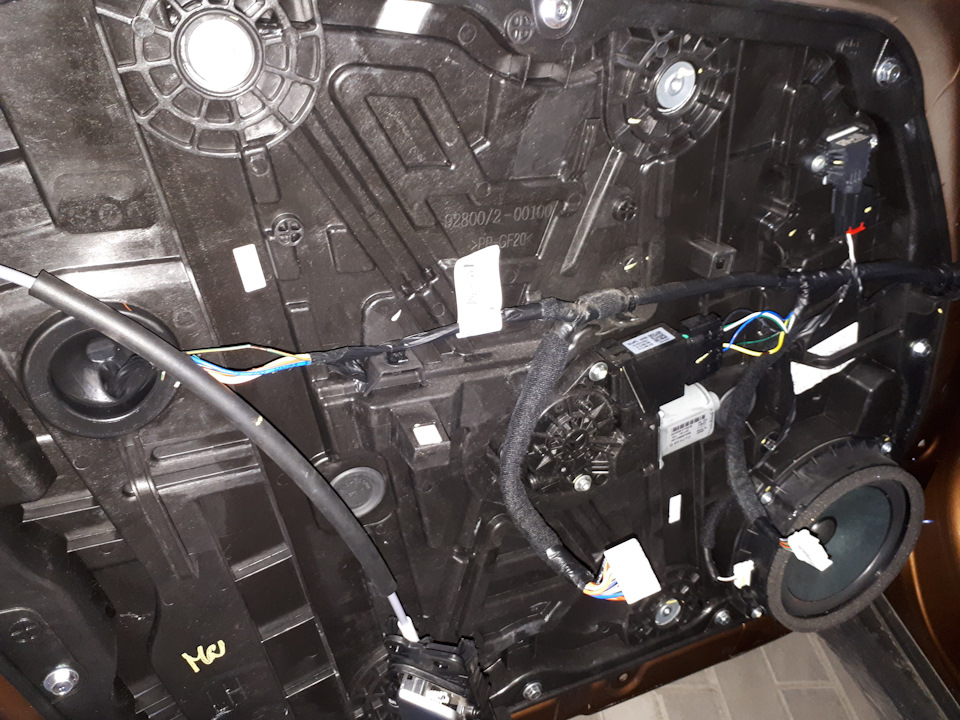

1) Откручиваем саморез возле ручки, далее просто отщелкиваем дверную карту, держится она на пистонах. Снимаем все контакты и откручиваем панель с дверной ручкой. После этого карта свободна.
2) Плюс берем от стеклоподъемника (Желтый провод)
3) Минус от концевика замка двери (зелено-оранжевый провод)
С водительской стороны все!
А вот с пассажирской стороны, ввиду отсутствия постоянного плюса на комплектациях ниже премиума ( Там есть автоматический стеклоподъемник, как у водителя) монтаж сложнее в 3 раза!

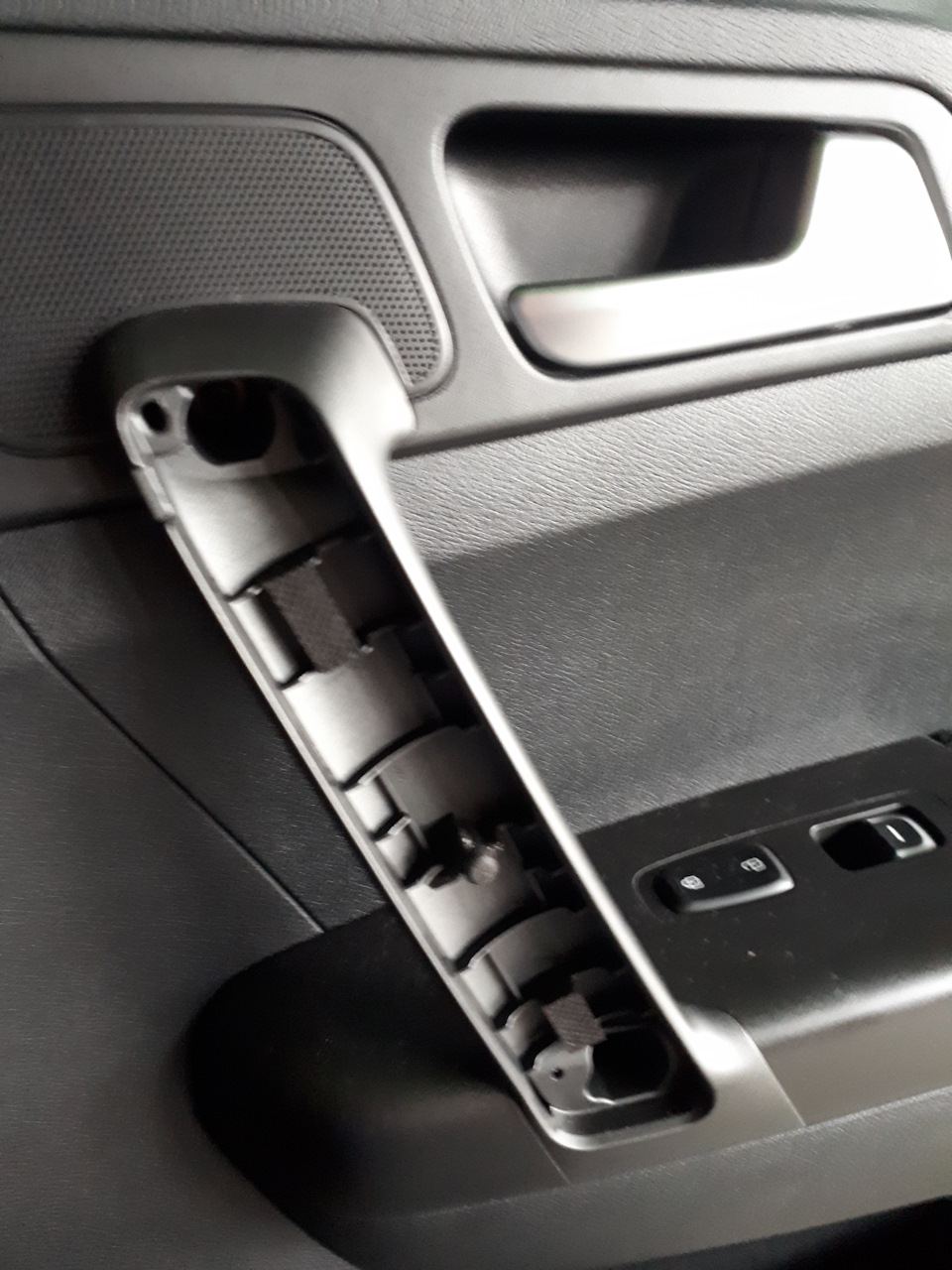

1) Откручиваем на этот раз 3 самореза, один в подлокотнике и два в дверной ручке. Ее нужно сначала отщелкнуть, саморезы под ней.
2) После этого так же снимаем дверную карту, отключаем клемы и откручиваем замок.

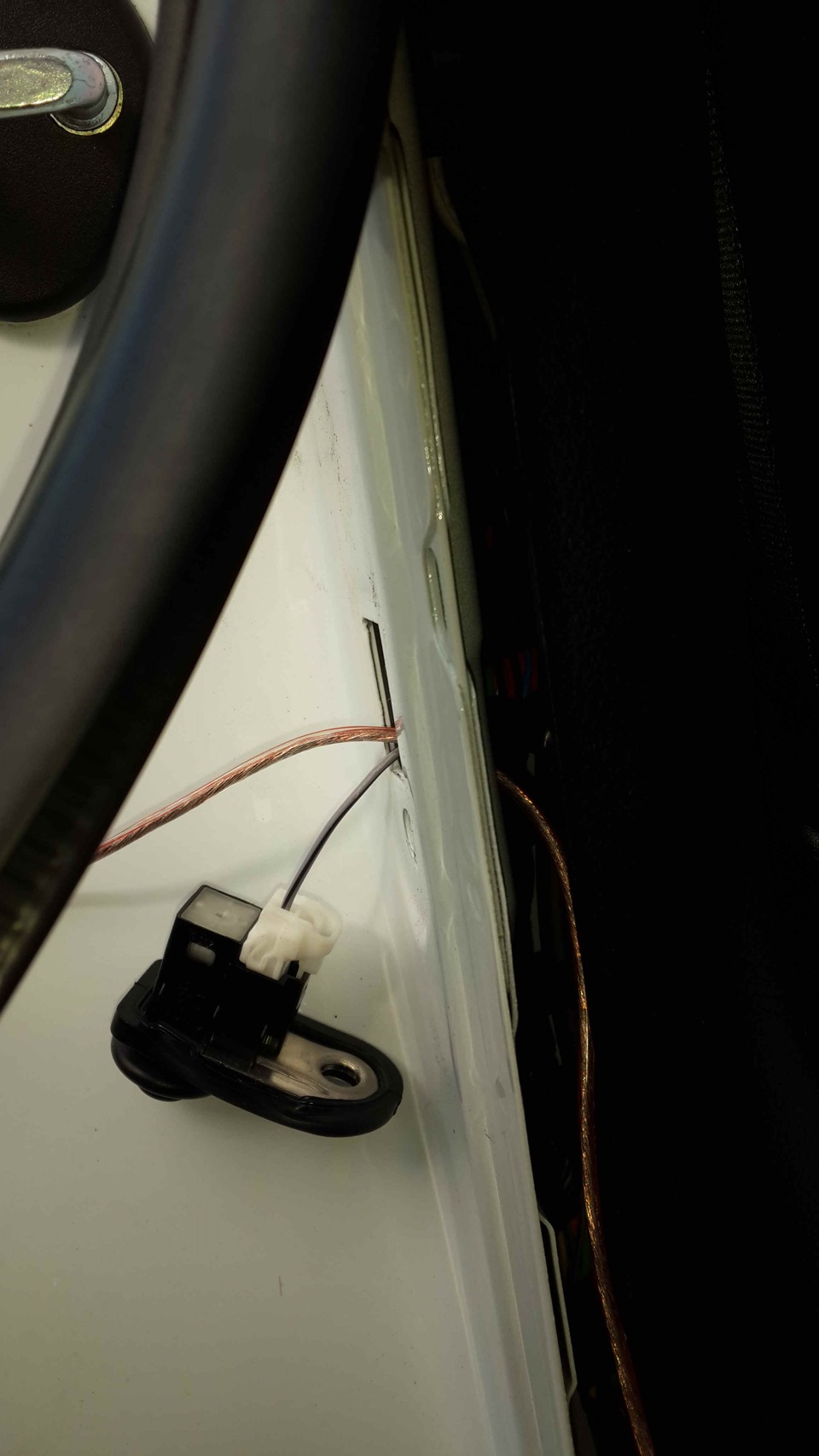

3) Минус берем от концевика замка (Коричневый провод)
4) Плюс тянем от салонного плафона!
Для этого:
1) Снимаем накладку порога, она на защелках и боковую накладку под бардачком.

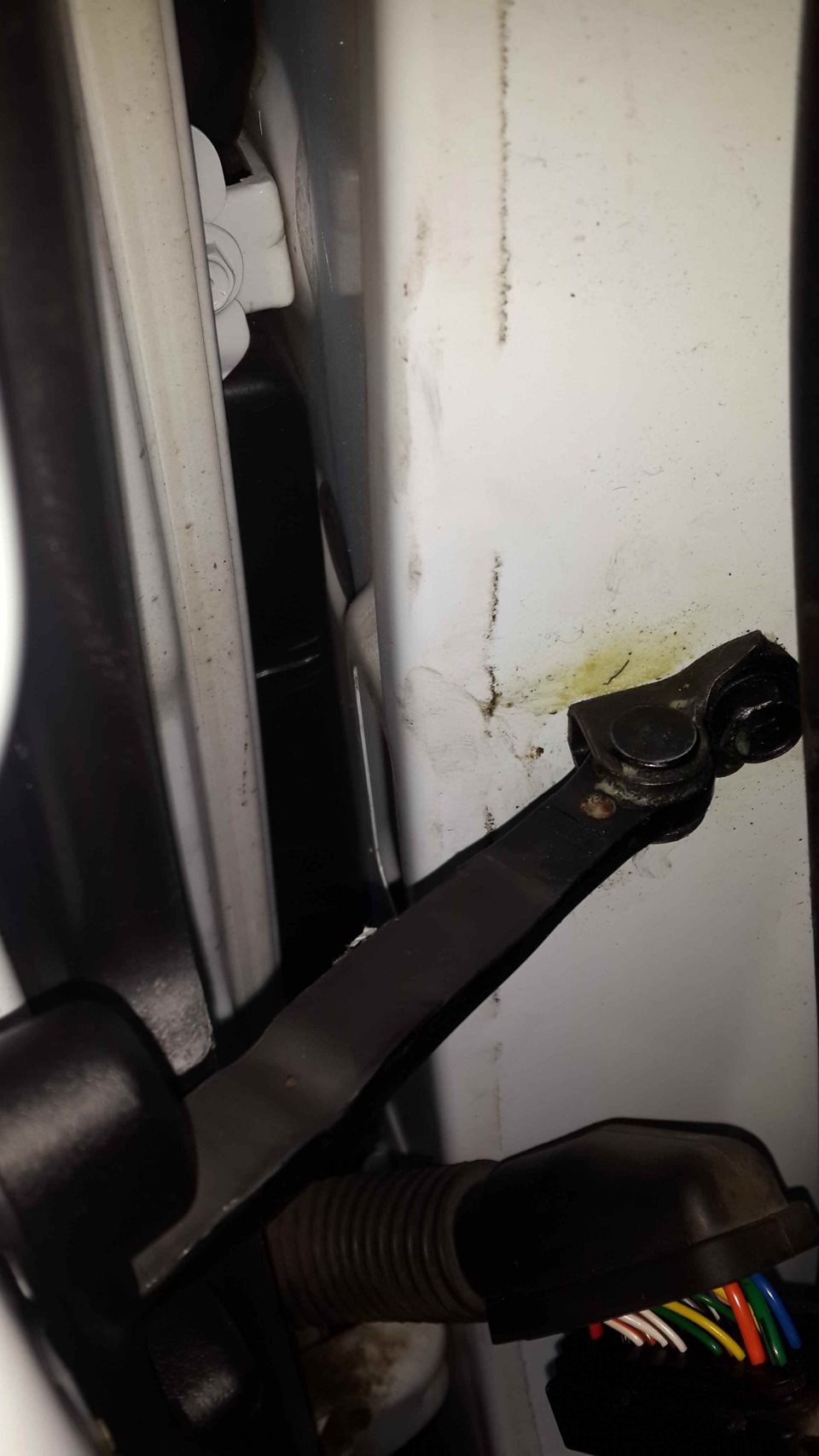

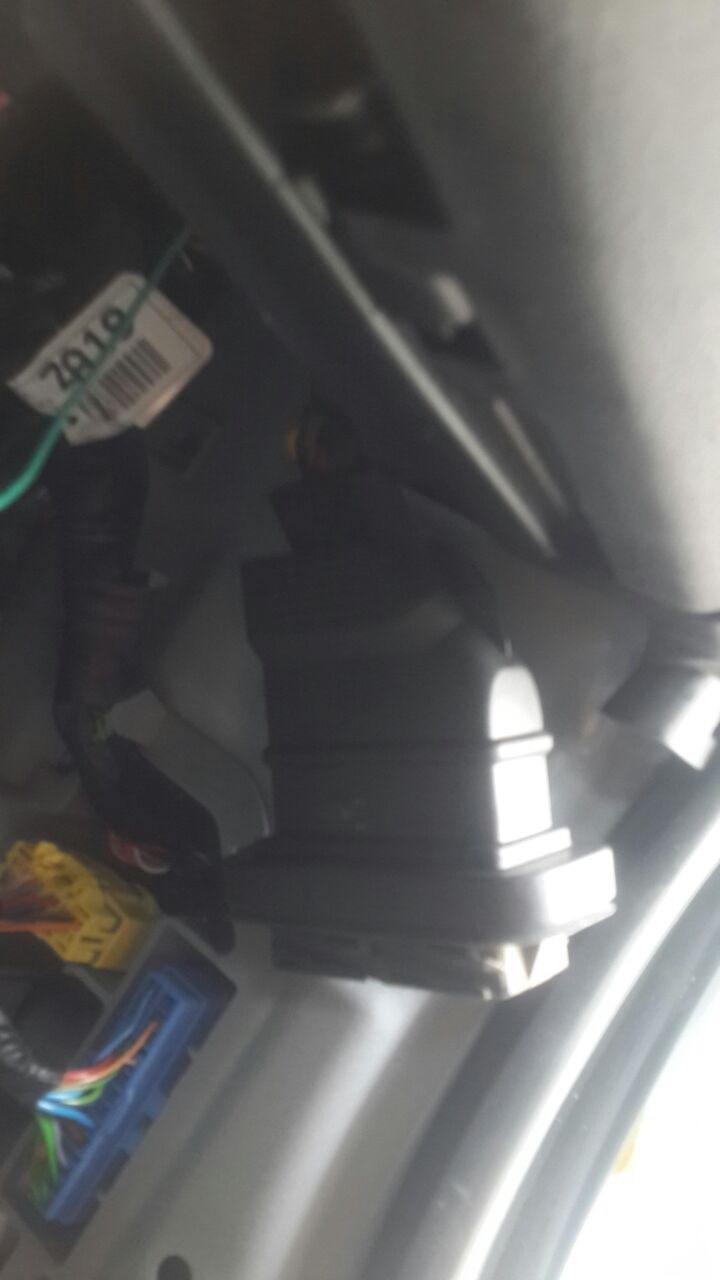

2) При открытой двери на стойке видим резиновую гофру и клемы. Гофру вытаскиваем с двери.
3) Чтобы ее отсоединить, необходимо тянуть за язычок вверх.
4) Внутреннюю часть, оставшуюся в стойке толкаем во внутрь.

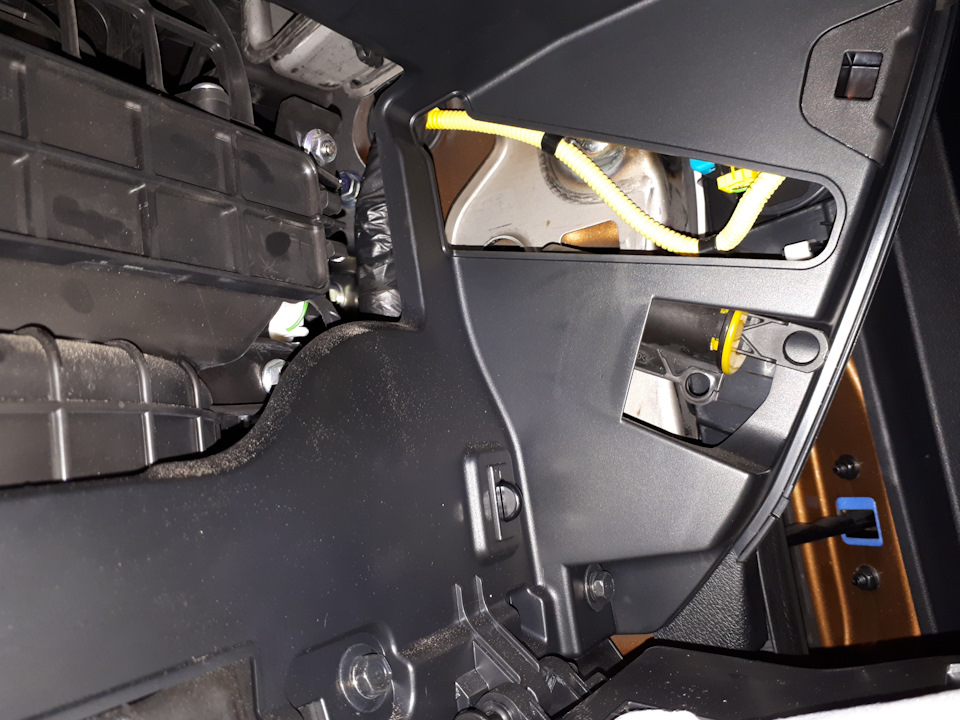

5) В салоне под бардачком просовываем руку в щель, образовавшуюся в результате снятия боковой накладки и вытаскиваем провод.

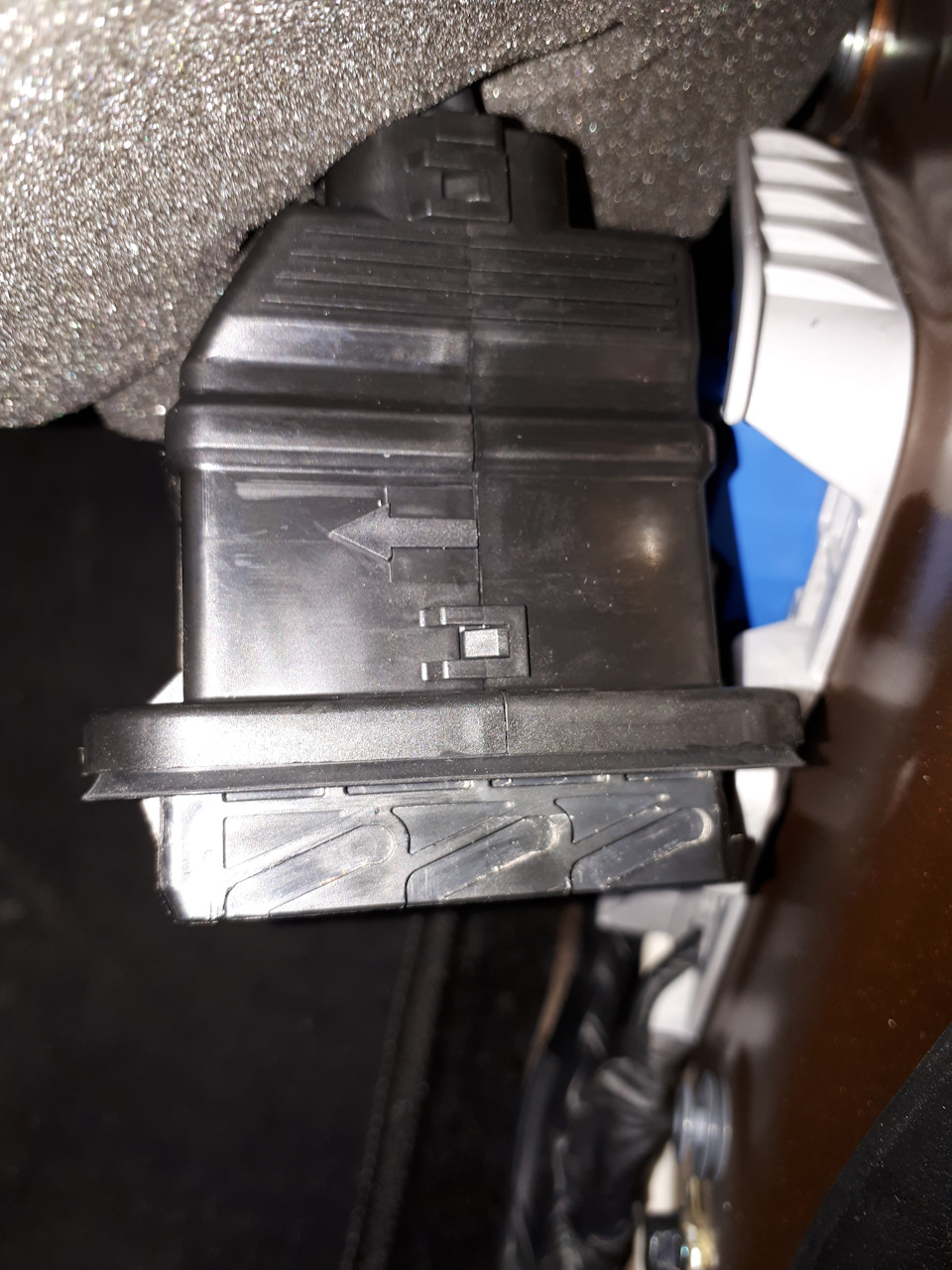

6) После этого, клемму необходимо открыть, как показывают стрелки.
7) Сразу видим, что в ее нижней части есть пустые контакты.
8) Далее тянем провод от плафона, через пустые контакты клеммы, которая осталась в салоне, потом через стойку и пустые контакты клеммы, которая осталась на улице.
9) После прохода двух клемм, протягиваем через гофру в дверь и встречаем провод в двери!
Ура! Теперь в двери есть постоянный плюс!
10) Одеваем все уплотнители и резинки обратно, собираем все в обратном порядке.
С пассажирской дверью возился полтора часа!

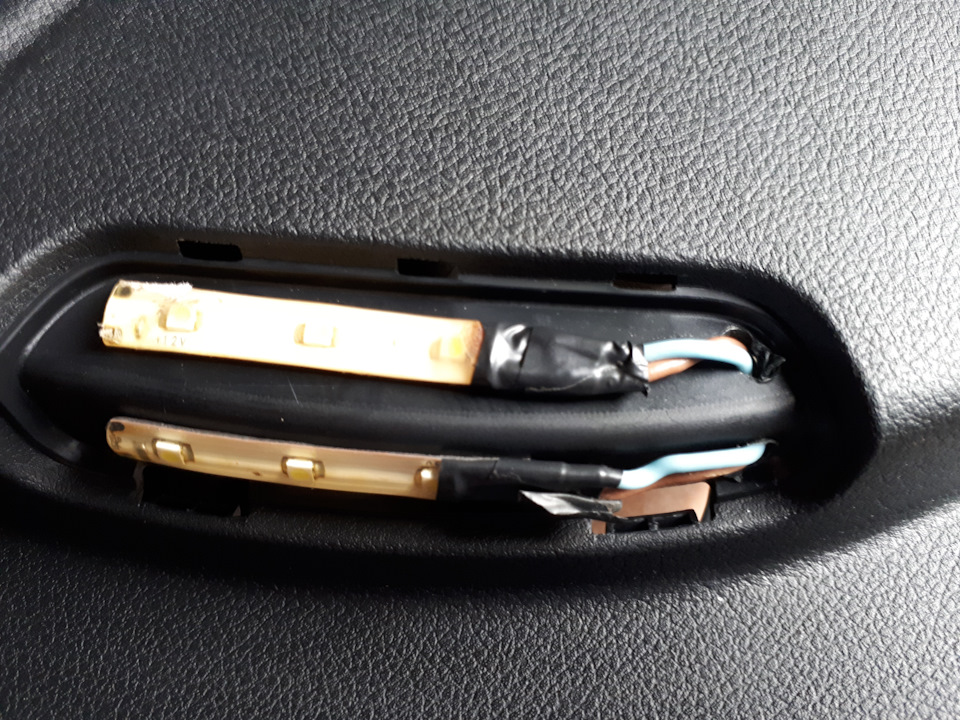

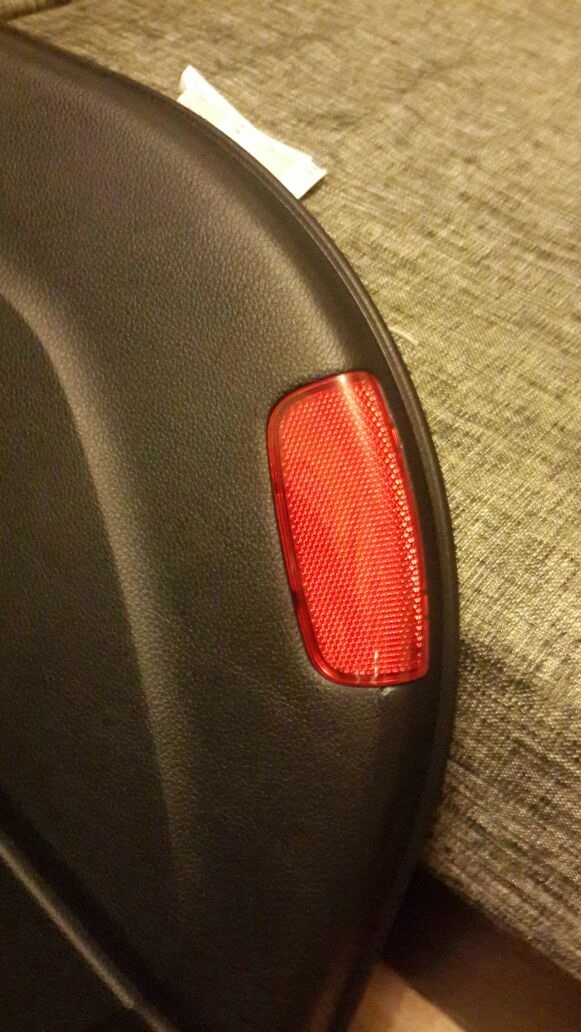

Саму ленту приклеил на двухсторонний скотч и просверлил под отражателем маленькую дырку для проводов.

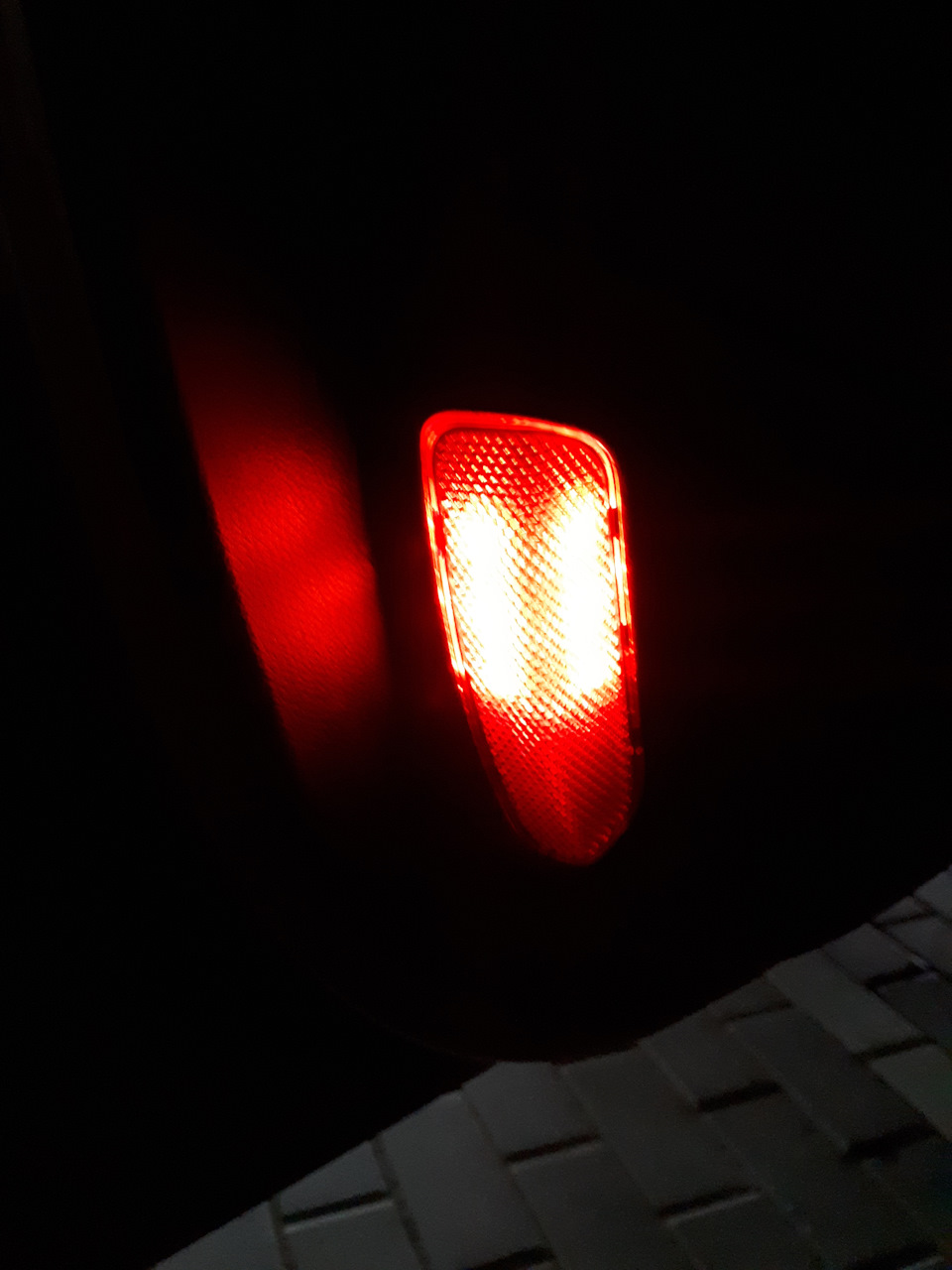

В итоге результат результат достигнут!
Для тех кто захочет взять плюс от замка двери! Отражатель будет гореть в полнакала! Другого варианта на машинах 2016 года НЕТ!
Подсветка дверей
Всем доброго времени суток!
Закончил эпопею с подсветкой в дверях.

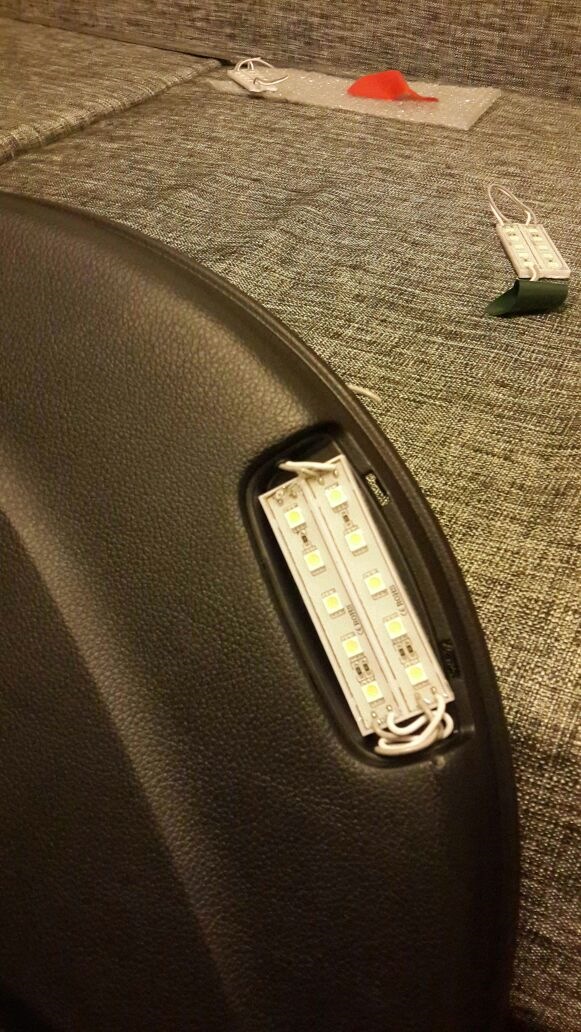

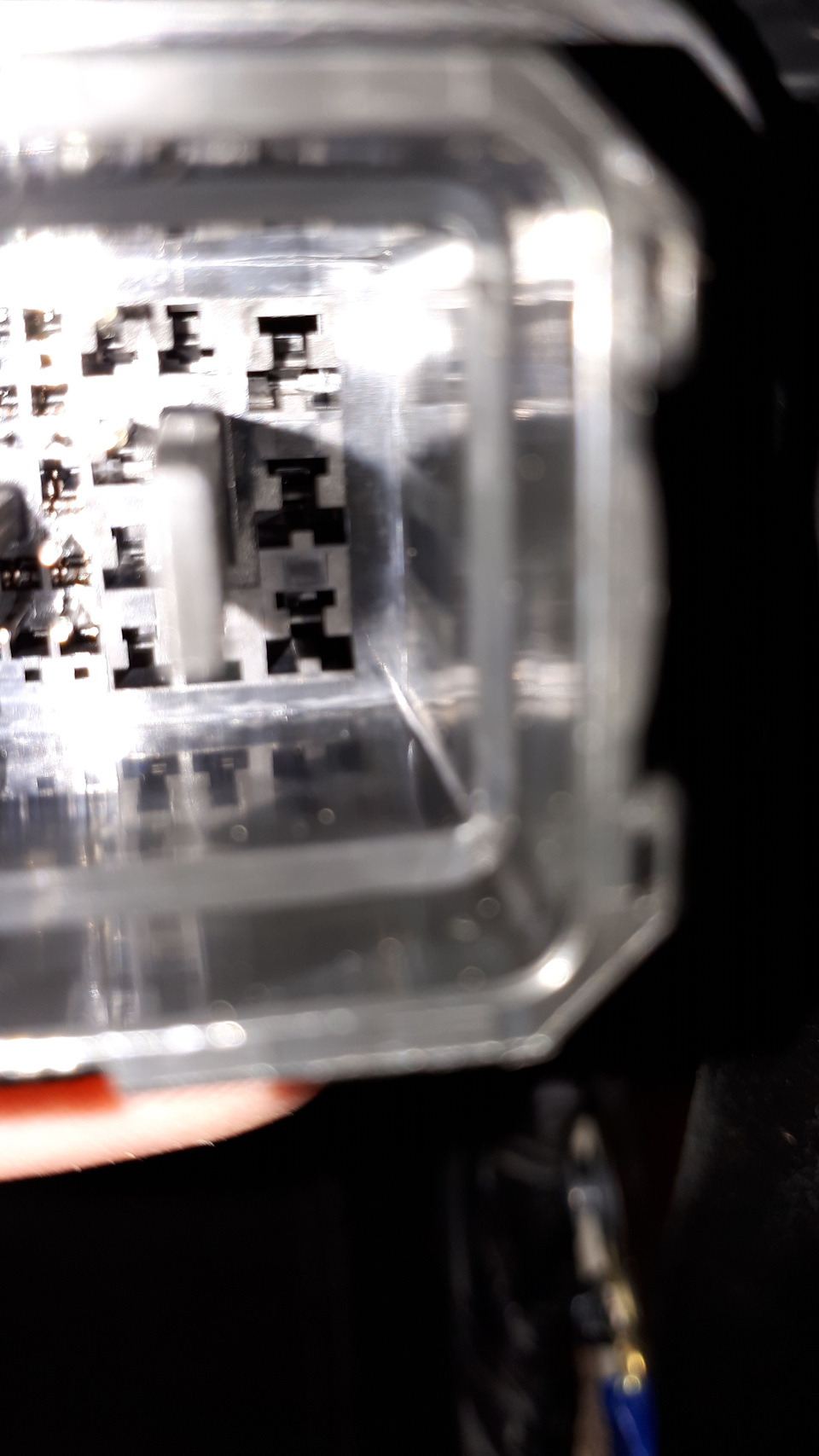

Работает подсветка в дверях от светодиодных модулей с подсветки багажника Арт. 92620D9000. Катафоты в передних дверях подсвечены светодиодными модулями, заказанными в Корее.
Теперь о том, почему я назвал это эпопеей? Еще при покупке автомобиля заказал у дилера оригинальную подсвсетку дверей MOBIS Арт. 66651ADE00. Тогда я понял, что будут подсвечены все 4 двери, а нет. Когда получил автомобиль, выяснилось, что в этом артикуле заложены только два светодиодных модуля, которые были установлены в передние двери. Позднее я заказал и установил светодиодные модули в катафоты с планами о установке светодиодных модулей Арт. 66651ADE00 в задние двери. А потом в машине появился скрип. И как выяснил, исходил он от трения светодиодных модулей о уплотнитель дверей, более всего он проявлялся в холодное время года.
Поэтому было принято решение поменять эти модули на модули подсветки багажного отделения.

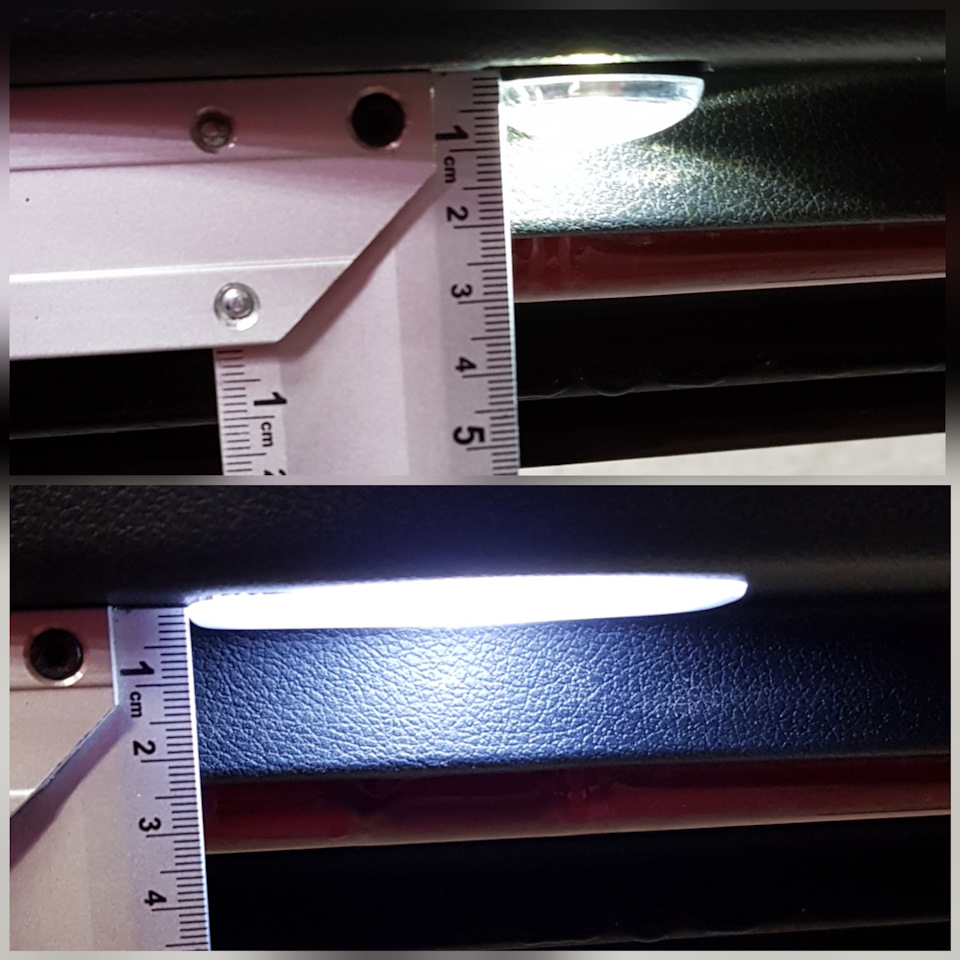

Как видно геометрия багажного модуля всего 4 мм против оригинального в 10 мм, так что после переустановки про скрип я забыл.

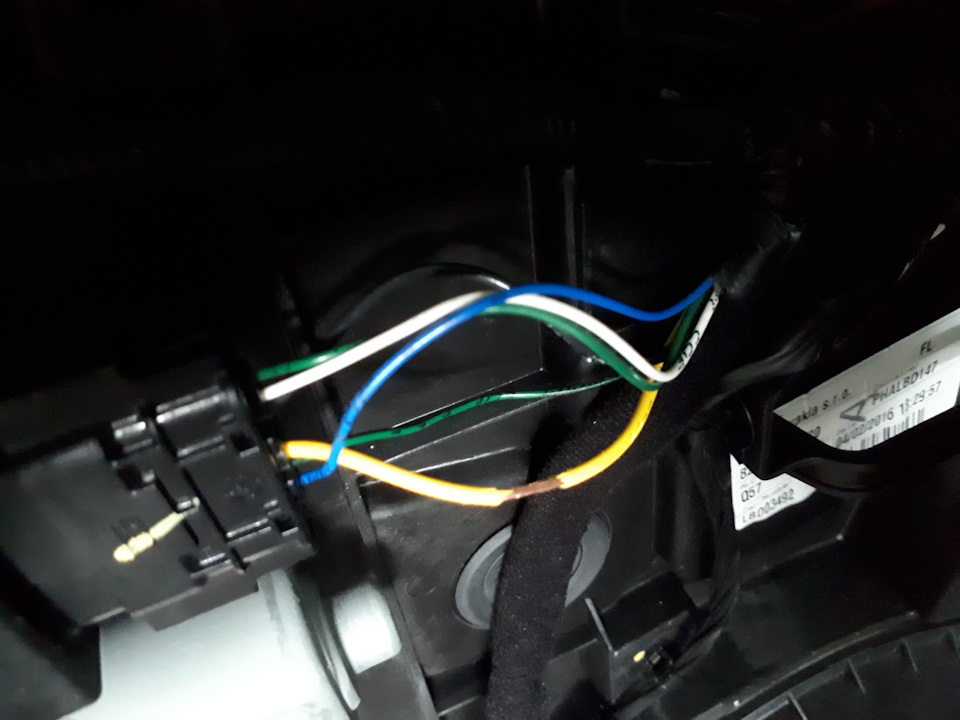

По подключению так:
водительская дверь + белый толстый провод от подсветки ручки
— зелено-оранжевый от концевика
передняя пассажирская + белый толстый провод от подсветки ручки
— коричневый от концевика
задняя левая + красный провод от потолочного светильника заднего пассажира
— белый от концевика
задняя правая + красный провод от потолочного светильника заднего пассажира
— черно-белый от концевика
Уточню, что данная раскладка подключения справедлива для комплектации GT-Line.
Провод на + с задних дверей кидал через свободное место в штатном дверном разъеме. Купил за 100 рублей похожий по форме 2 Pin разъем, разобрал его и использовал обжатые провода.
Установка подсветки ног и околодверного пространства
Приветствую!
Очень давно хотел установить себе в автомашину подсветку ног водителя и переднего пассажира, так как на предыдущей автомашине Ford Focus 2 подсветка была, с ней мне было очень удобно и комфортно, а на новой автомашине этого нет. Решил эту досадную для меня проблему исправить, тем более в продаже есть штатные светодиоды от KIA Mobis и их можно купить.
Также дополнительно решил установить фирменную подсветку околодверного пространства от KIA Mobis. Устанавливаются в нижней части накладок дверей.
Все необходимые запчасти и их коды можно найти на официальном вебсайте Mobisparts.
Были приобретены:

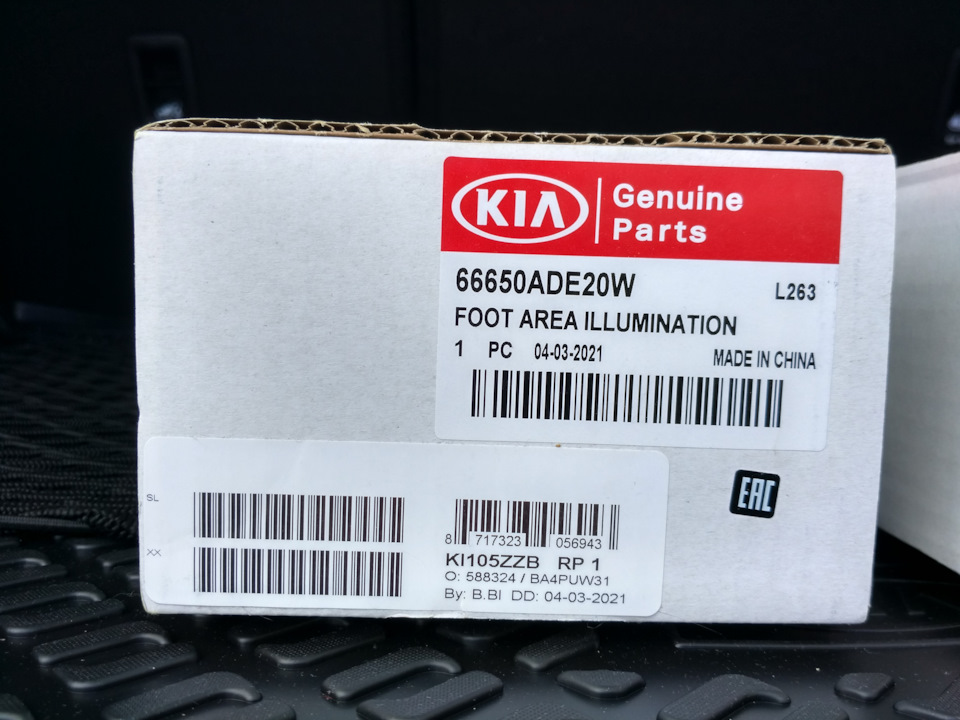

66650ADE20W «LED footwell illumination, white, first row»

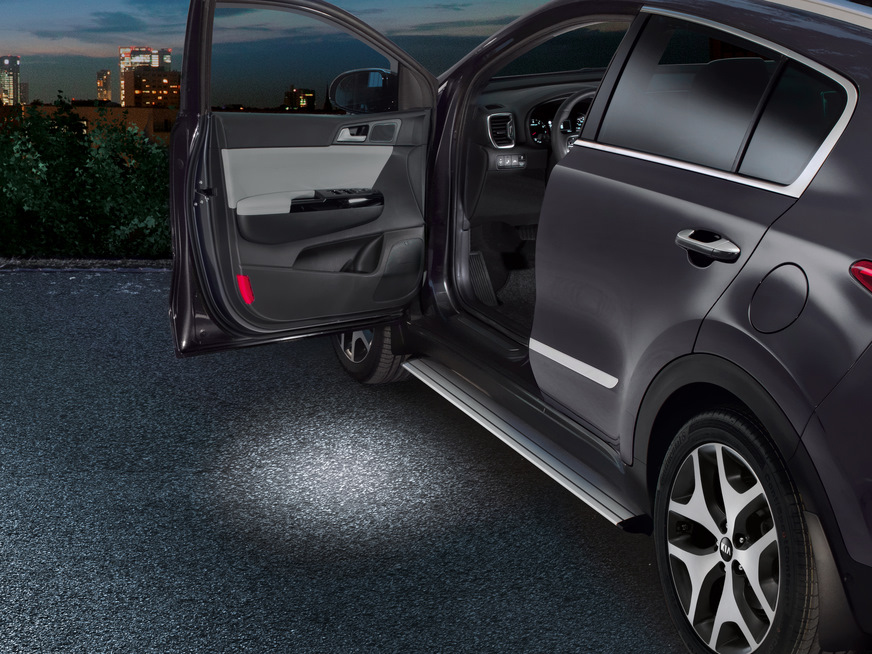

66651ADE00K «LED door projectors, Kia logo»
Все устанавливалось у официального дилера по подробной инструкции, которая есть на официальном вебсайте Mobisparts (я заранее её скачал и распечатал).
Впечатления после установки:

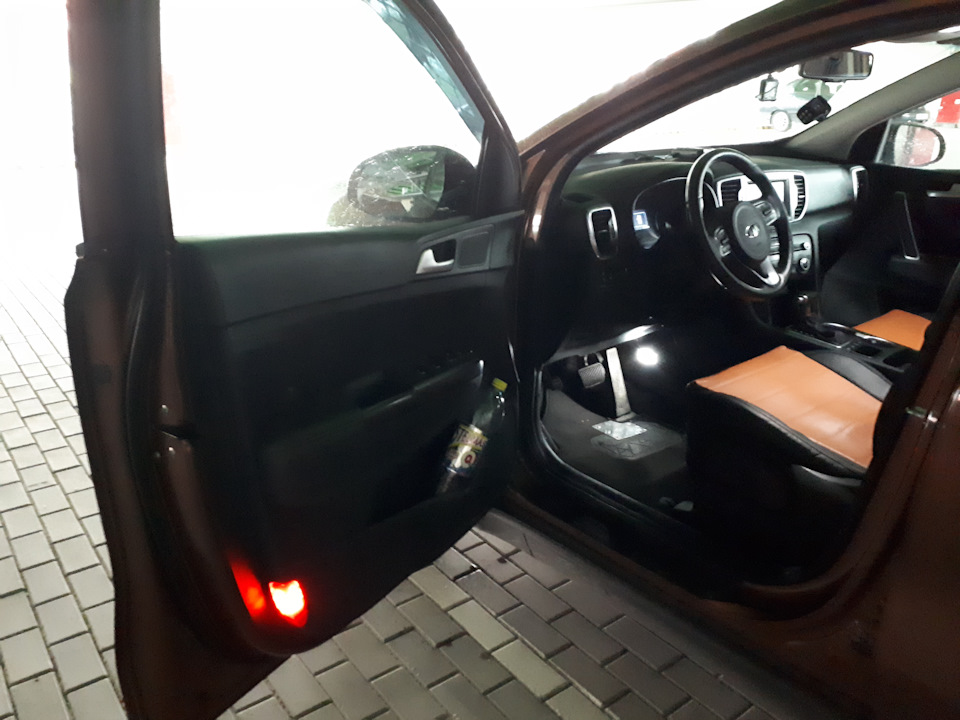

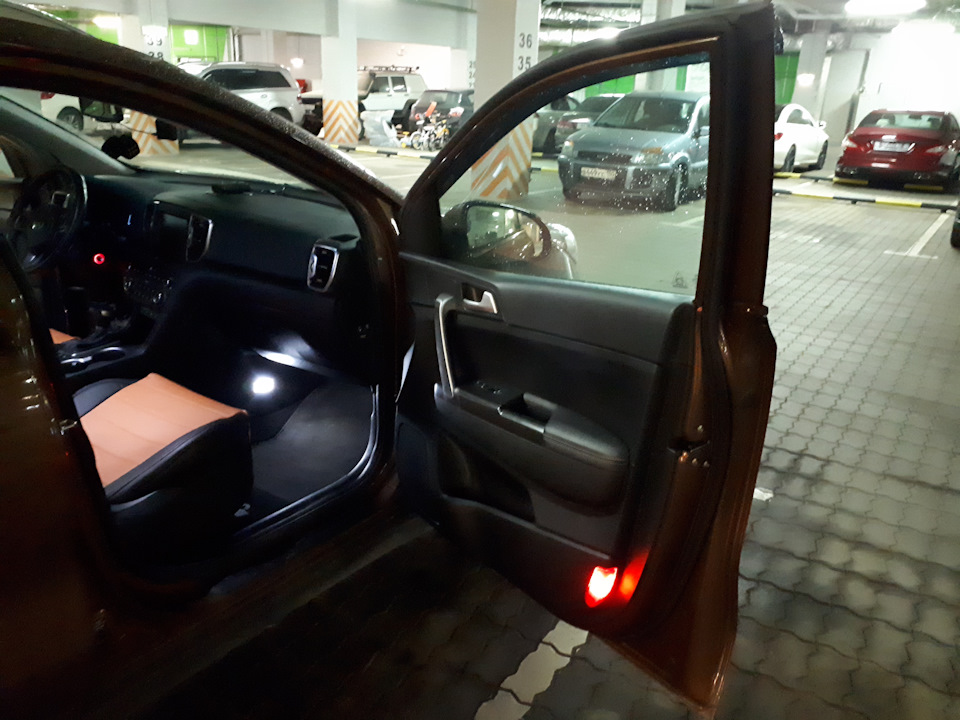

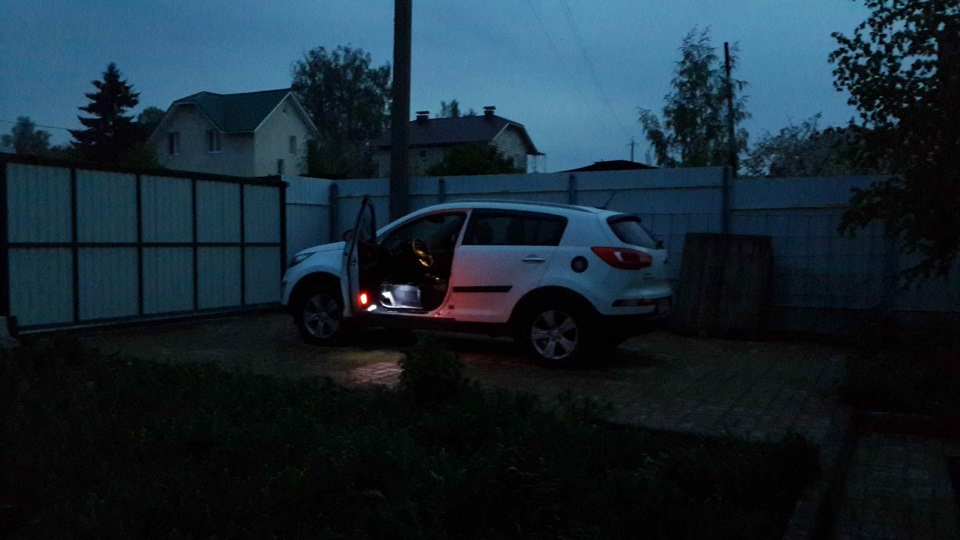

Днем всей этой красоты невидно, но вот в вечернее время суток, особенно ночью, смотрится изумительно!
Подсветка ног не очень яркая, чтобы слепила глаза, но её света достаточно, чтобы видеть место для ног и что там внизу 🙂
Подсветка околодверного пространства слабая, так как весь испускаемый свет от светодиода попадает на светофильтр, что установлен в самой подсветке. Через него пропускается свет в виде яркой надписи «KIA» и дальше испускаемый свет попадает на землю (асфальт). Надпись хорошо видна, но вот как такового эффект «подсветки околодверного пространства» мало, свет в определенном месте. Это скорее сделано для красоты 🙂 При желании этот светофильтр можно вытащить, тогда испускаемый свет будет ещё сильнее в виде яркого большого белого пятна.
Кстати, этот светофильтр можно заменить на светофильтр от подсветки, что продается в магазинах на Али. Там светофильтр с надписью «KIA» с красным овалом. Смотрится очень красиво.
Установка и подключение плафонов подсветки дверей и ног.
Всем привет.

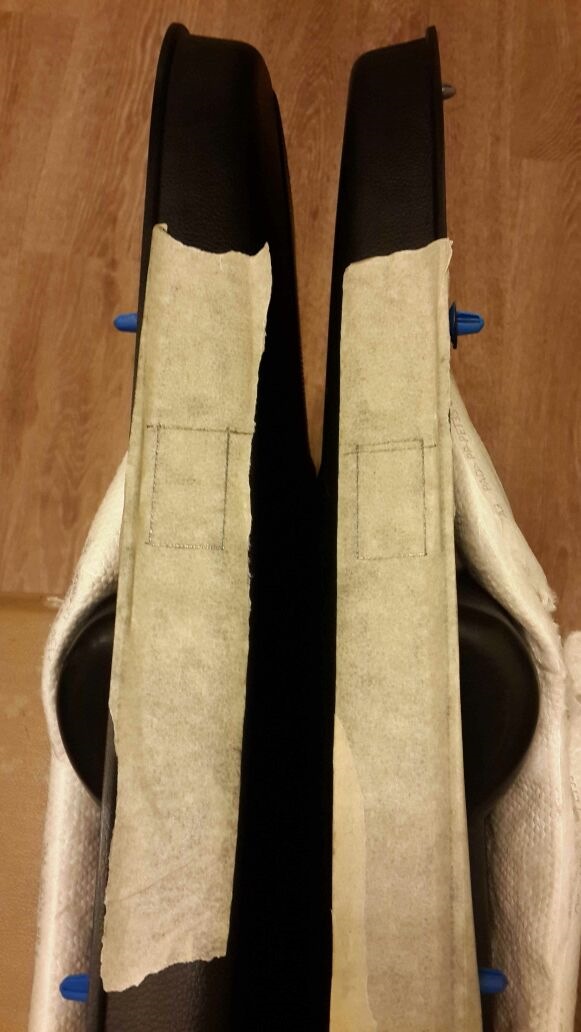

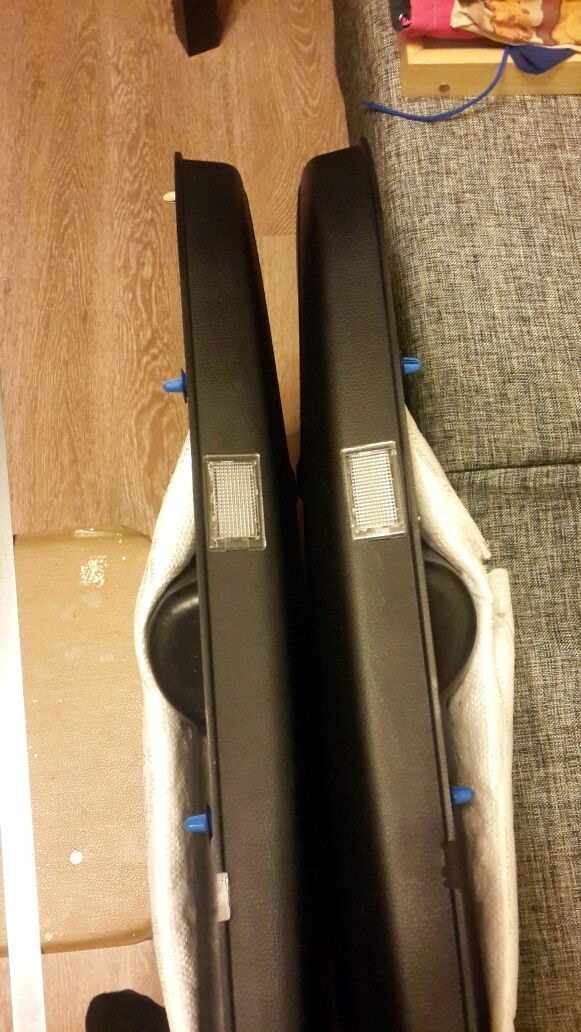

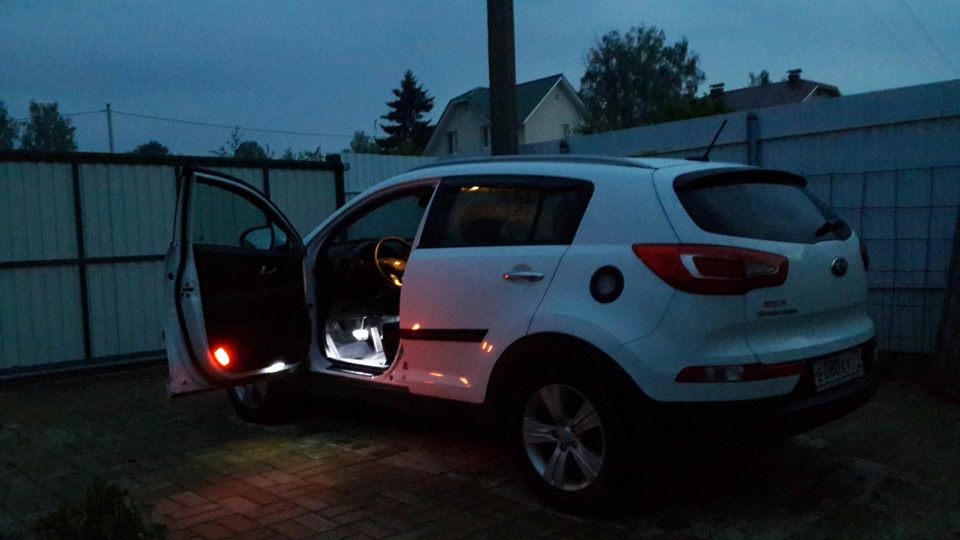

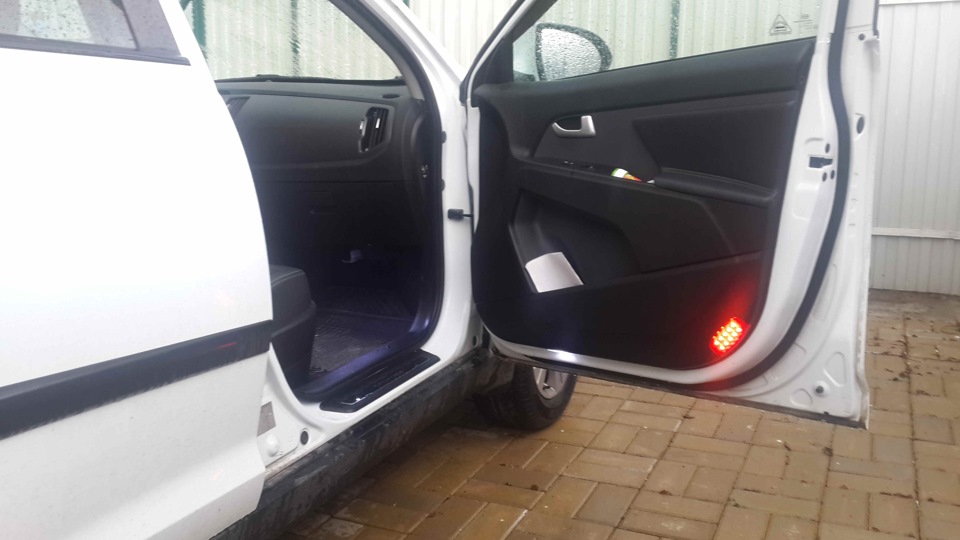

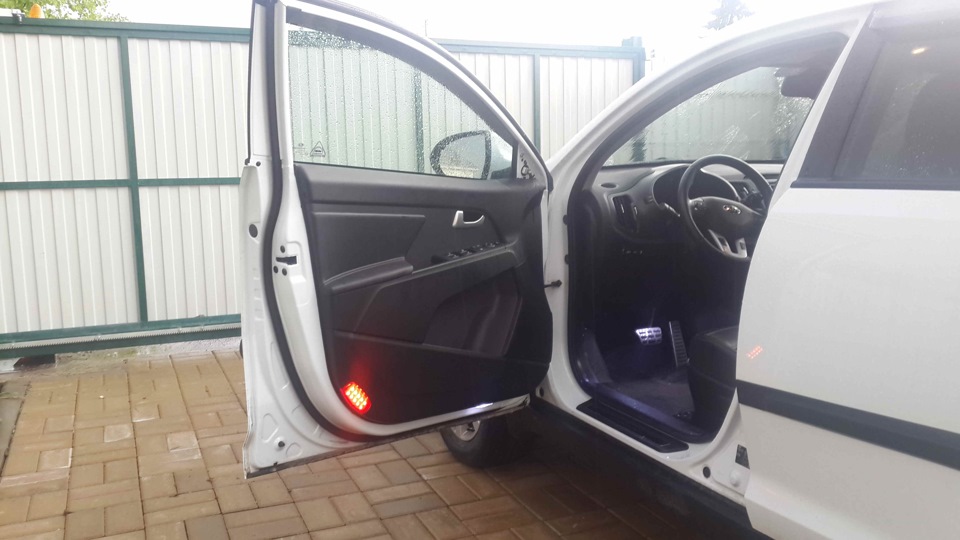

Из за ограниченного количества времени шумо/виброизоляцию дверей делал довольно долгое время и поочередно каждую дверь. Заодно засветил катафоты, врезал прафоны для освещения зоны высадки/посадки ну и сделал подсветку ног.
Подсветка не горит вся и сразу, а загорается при открытии каждой двери.
Подключение следующее:
«+» идет от плафона который под козырьком.
«—» от концевика каждой двери.
Светодиодные модули заказывал тут

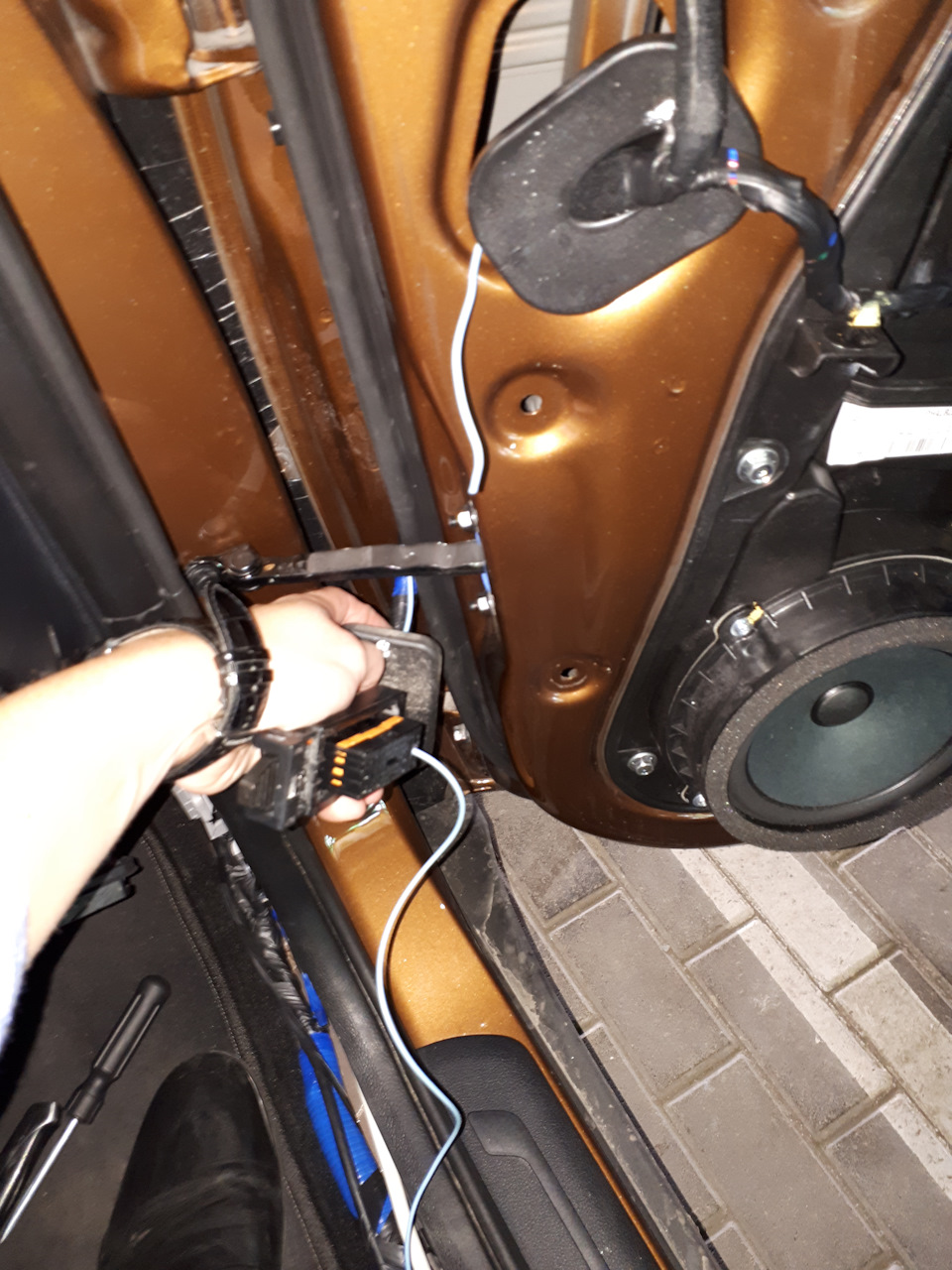

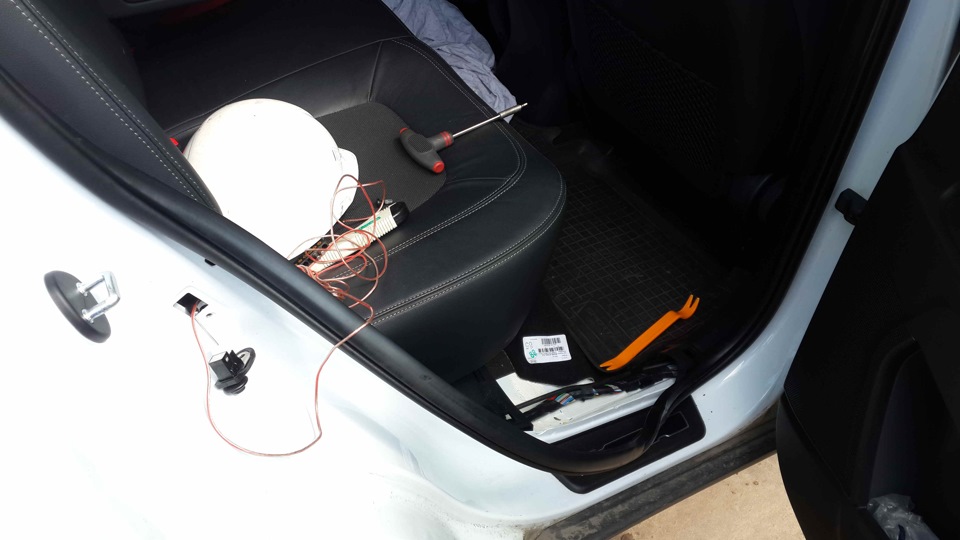

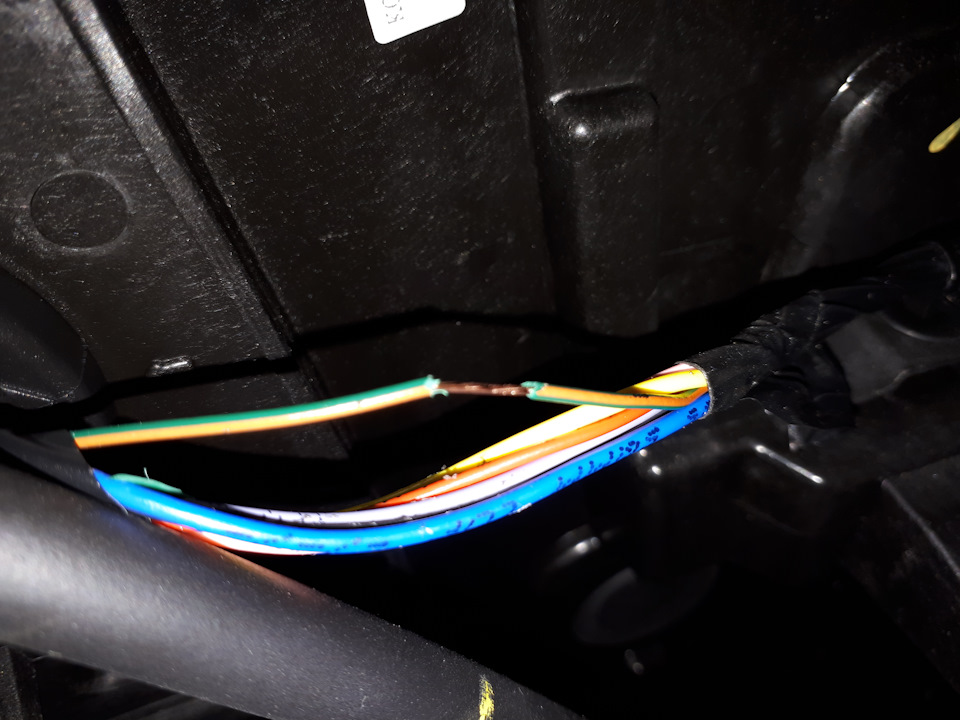

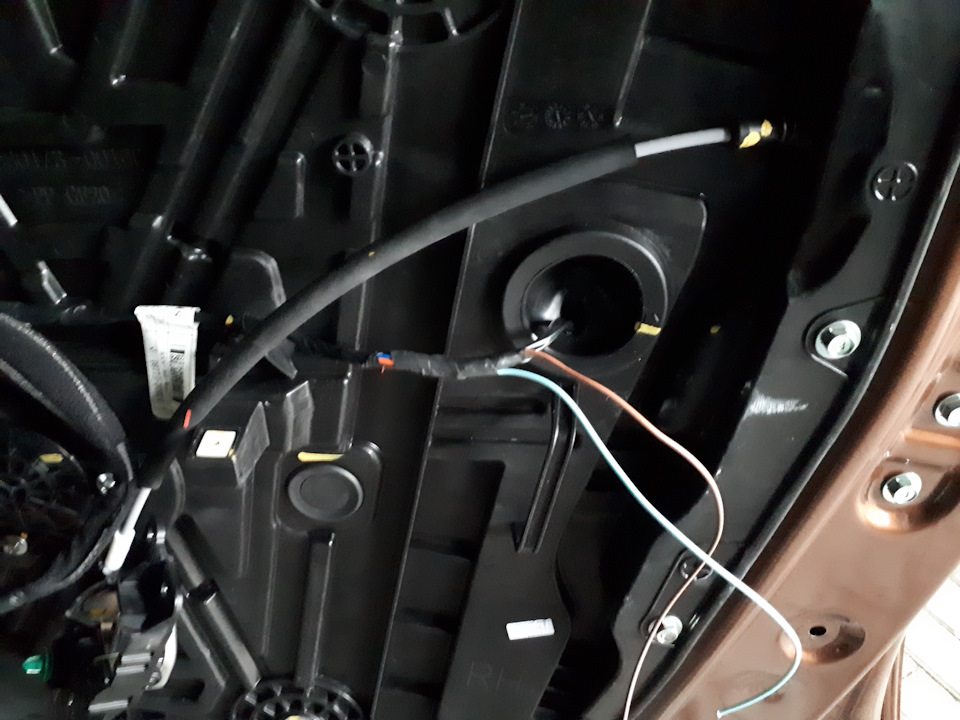

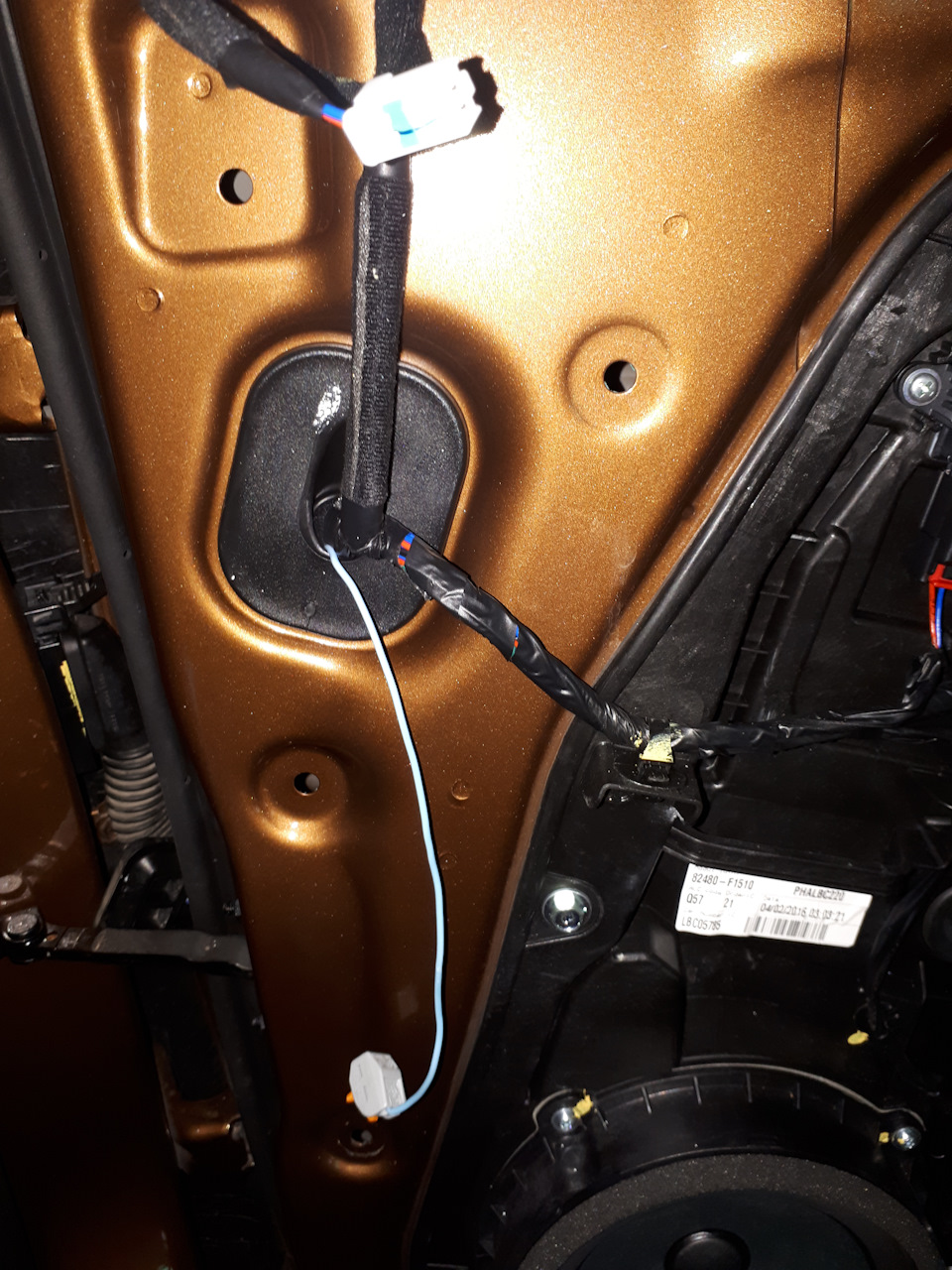

Для того, чтобы провести проводку в каждую дверь нужно вытащить штекер и просунуть 2 провода в имеющиеся пустые отверстия. Пинами не пользовался, просто протащил провода.
К концевику каждой двери подключался непосредственно у самого концевика

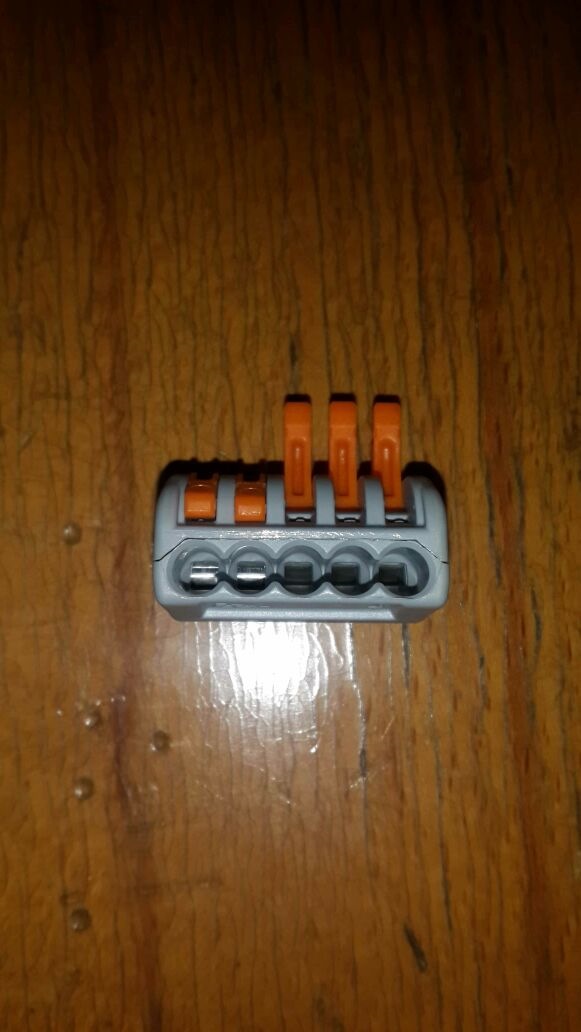

Все соединения которые были — сделаны при помощи соединительных колодок WAGO

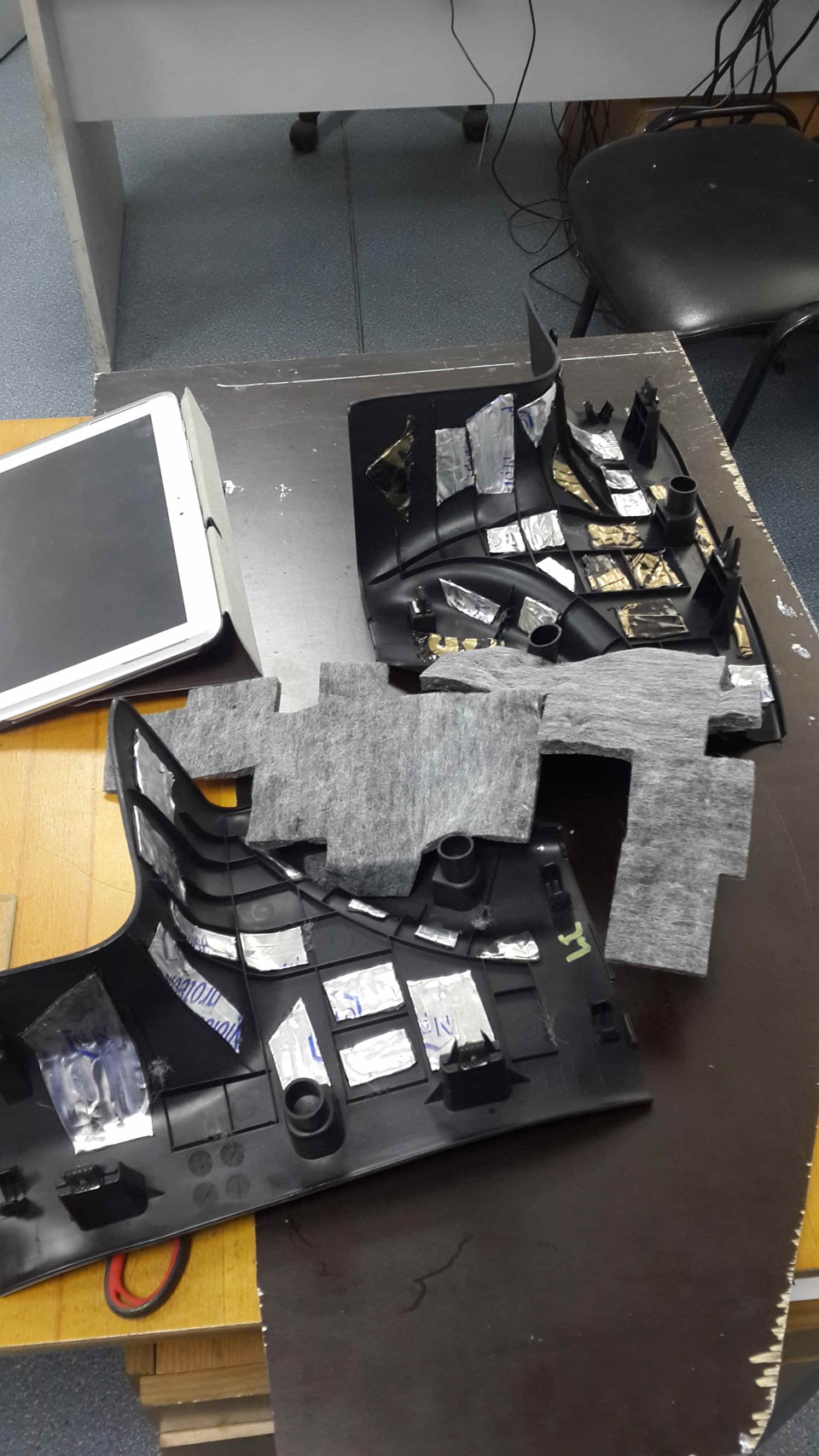

Весь пластик который снимался решил проклеить виброй

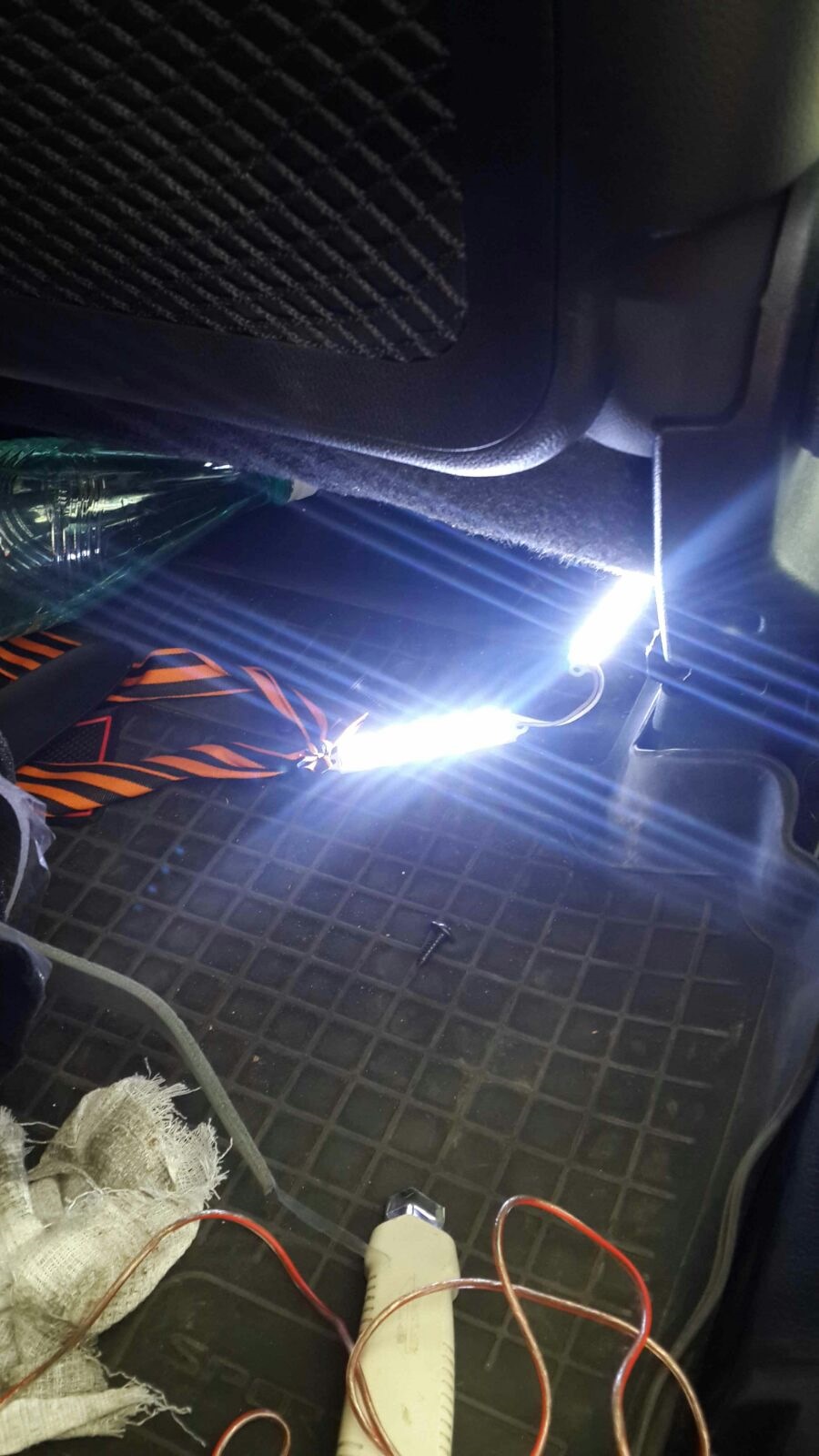

На подсветку ног, с каждой стороны было использовано 2 модуля
Спасибо HARD677 за подсказки.
Запчасти
KIA Sportage 2013, двигатель дизельный 2.0 л., 136 л. с., полный привод, автоматическая коробка передач — электроника
Машины в продаже
Комментарии 25
Решил сейчас тоже все разобрать и на ваги сделать. По-крайней мере все, что в дверях.
подскажи. то есть получается ты и на подсветку красного плафона тянул оба провода от плафона в потолке? ни от какого концевика двери минус не брал?
Нет с плафона брался только + минус брал от концевика каждой двери. Чтобы при открытии двери загоралась подсветка заны данной двери, а не подсветка всех дверей
Понял. Постоянного плюса в двери нету? Если бы был смарь кей, то плюс можно было бы взять с него?
Попробуй, мне не попался
Понял. Постоянного плюса в двери нету? Если бы был смарь кей, то плюс можно было бы взять с него?
Кто-то пробовал брать + в двери и какой-то предохранитель постоянно перегорел, я решил не рисковать 🙂
Правильно, я в двери 2 плюса нашел, один подсветка стеклоподьемников, есть только с вкл фарами, а второй через 30 сек после извлечения ключа пропадает. И тот и тот не подходит
Тяни с плафона, так удобнее и точно работает
Надо тогда клеммы мама папа, чтоб ппойти штекер в двери, целым не хочу пускать
Ну тут как тебе удобнее. По идее тебе нужно 8 штук пар и мам, но возьми с запасом, мало ли что
Кто-то пробовал брать + в двери и какой-то предохранитель постоянно перегорел, я решил не рисковать 🙂
У меня горел предохранитель на 25А от стеклоподъемников😂😂😂. Я тоже радовался, что плюс нашёл 😂😂😂
у вас в спортаже тоже сзади в дверях нету плафонов? только спереди. И еще вроде спорт4 и tucson братья, но у меня нет концевика в проеме двери, срабатывание плафона в потолке на замок двери. Закрыл пальцами, плафон потух. значит надо брать минус поидее с косички проводов что идут к замку двери. А плюс ты тянул от плафона, поидее и мне оттуда вести придется, вроде в двери нигде постоянного плюса не нашел. Есть плюс от стеклоподьемника, но он через 30 сек после того как ключ вынял пропадает, т.е. подойдешь к машине откроешь дверь — плюса не будет пока не вставишь ключ
Да, плафонов сзади нет. Можно врезать, но геморрой
Классно получилось!

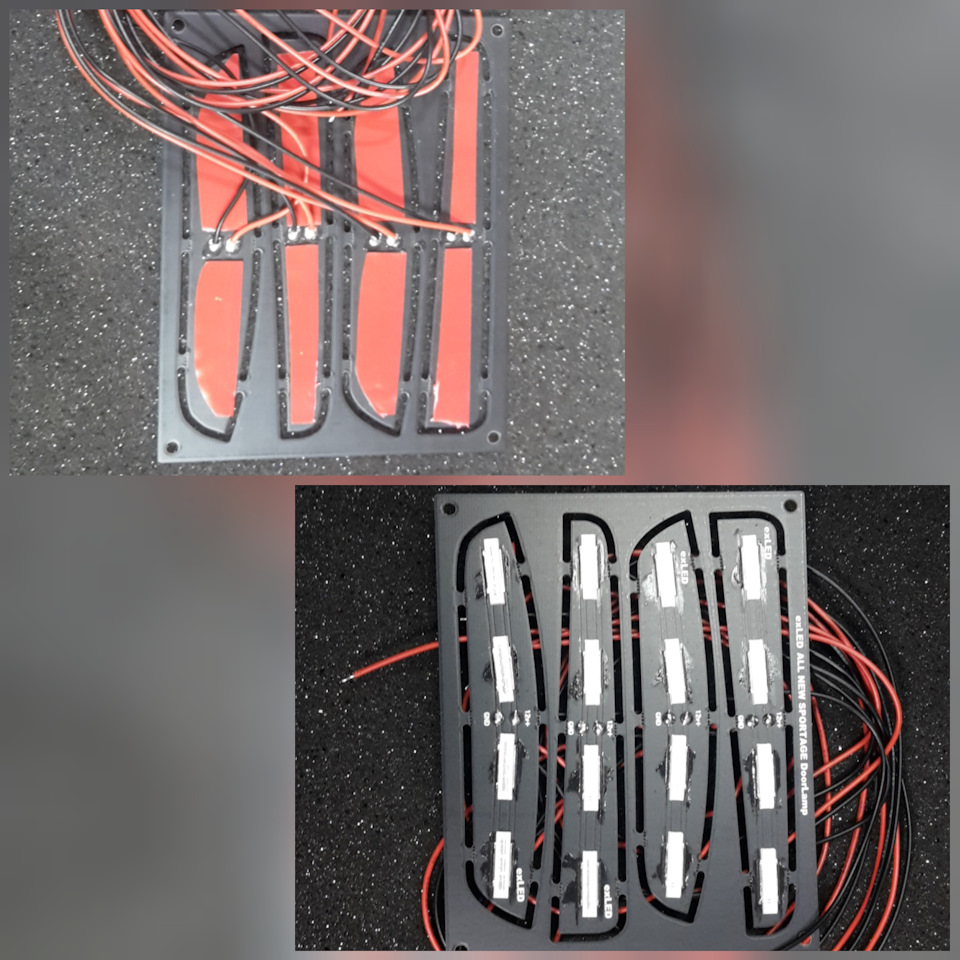

Я правильно понял светодиодные модули нарезаешь сколько нужно полос и подключаешь.
Модули клеится как, на 3м скотч?
Заказал
