Подсветка дверных отражателей
С моменте покупки спорта не давали покоя дверные отражатели! На всех корейских версиях они светятся красным при открытой двери.
Во-первых — это безопасность. В темное время суток не заметить открытую дверь теперь нельзя.
Во-вторых — просто красиво. Как в корее, как у америкосов, а не made in russia.
Сразу скажу! Если у вас комплектация LUXE 2016 года и ниже, гемороя с монтажом нереально много!
С водительской стороны весь монтаж занимает полчаса.
1) Откручиваем саморез возле ручки, далее просто отщелкиваем дверную карту, держится она на пистонах. Снимаем все контакты и откручиваем панель с дверной ручкой. После этого карта свободна.
2) Плюс берем от стеклоподъемника (Желтый провод)
3) Минус от концевика замка двери (зелено-оранжевый провод)
С водительской стороны все!
А вот с пассажирской стороны, ввиду отсутствия постоянного плюса на комплектациях ниже премиума ( Там есть автоматический стеклоподъемник, как у водителя) монтаж сложнее в 3 раза!
1) Откручиваем на этот раз 3 самореза, один в подлокотнике и два в дверной ручке. Ее нужно сначала отщелкнуть, саморезы под ней.
2) После этого так же снимаем дверную карту, отключаем клемы и откручиваем замок.
3) Минус берем от концевика замка (Коричневый провод)
4) Плюс тянем от салонного плафона!
Для этого:
1) Снимаем накладку порога, она на защелках и боковую накладку под бардачком.
2) При открытой двери на стойке видим резиновую гофру и клемы. Гофру вытаскиваем с двери.
3) Чтобы ее отсоединить, необходимо тянуть за язычок вверх.
4) Внутреннюю часть, оставшуюся в стойке толкаем во внутрь.
5) В салоне под бардачком просовываем руку в щель, образовавшуюся в результате снятия боковой накладки и вытаскиваем провод.
6) После этого, клемму необходимо открыть, как показывают стрелки.
7) Сразу видим, что в ее нижней части есть пустые контакты.
8) Далее тянем провод от плафона, через пустые контакты клеммы, которая осталась в салоне, потом через стойку и пустые контакты клеммы, которая осталась на улице.
9) После прохода двух клемм, протягиваем через гофру в дверь и встречаем провод в двери!
Ура! Теперь в двери есть постоянный плюс!
10) Одеваем все уплотнители и резинки обратно, собираем все в обратном порядке.
С пассажирской дверью возился полтора часа!
Саму ленту приклеил на двухсторонний скотч и просверлил под отражателем маленькую дырку для проводов.
В итоге результат результат достигнут!
Для тех кто захочет взять плюс от замка двери! Отражатель будет гореть в полнакала! Другого варианта на машинах 2016 года НЕТ!
Подсветка дверей
Всем доброго времени суток!
Закончил эпопею с подсветкой в дверях.
Работает подсветка в дверях от светодиодных модулей с подсветки багажника Арт. 92620D9000. Катафоты в передних дверях подсвечены светодиодными модулями, заказанными в Корее.
Теперь о том, почему я назвал это эпопеей? Еще при покупке автомобиля заказал у дилера оригинальную подсвсетку дверей MOBIS Арт. 66651ADE00. Тогда я понял, что будут подсвечены все 4 двери, а нет. Когда получил автомобиль, выяснилось, что в этом артикуле заложены только два светодиодных модуля, которые были установлены в передние двери. Позднее я заказал и установил светодиодные модули в катафоты с планами о установке светодиодных модулей Арт. 66651ADE00 в задние двери. А потом в машине появился скрип. И как выяснил, исходил он от трения светодиодных модулей о уплотнитель дверей, более всего он проявлялся в холодное время года.
Поэтому было принято решение поменять эти модули на модули подсветки багажного отделения.
Как видно геометрия багажного модуля всего 4 мм против оригинального в 10 мм, так что после переустановки про скрип я забыл.
По подключению так:
водительская дверь + белый толстый провод от подсветки ручки
— зелено-оранжевый от концевика
передняя пассажирская + белый толстый провод от подсветки ручки
— коричневый от концевика
задняя левая + красный провод от потолочного светильника заднего пассажира
— белый от концевика
задняя правая + красный провод от потолочного светильника заднего пассажира
— черно-белый от концевика
Уточню, что данная раскладка подключения справедлива для комплектации GT-Line.
Провод на + с задних дверей кидал через свободное место в штатном дверном разъеме. Купил за 100 рублей похожий по форме 2 Pin разъем, разобрал его и использовал обжатые провода.
Установка подсветки ног и околодверного пространства
Приветствую!
Очень давно хотел установить себе в автомашину подсветку ног водителя и переднего пассажира, так как на предыдущей автомашине Ford Focus 2 подсветка была, с ней мне было очень удобно и комфортно, а на новой автомашине этого нет. Решил эту досадную для меня проблему исправить, тем более в продаже есть штатные светодиоды от KIA Mobis и их можно купить.
Также дополнительно решил установить фирменную подсветку околодверного пространства от KIA Mobis. Устанавливаются в нижней части накладок дверей.
Все необходимые запчасти и их коды можно найти на официальном вебсайте Mobisparts.
Были приобретены:
66650ADE20W «LED footwell illumination, white, first row»
66651ADE00K «LED door projectors, Kia logo»
Все устанавливалось у официального дилера по подробной инструкции, которая есть на официальном вебсайте Mobisparts (я заранее её скачал и распечатал).
Впечатления после установки:
Днем всей этой красоты невидно, но вот в вечернее время суток, особенно ночью, смотрится изумительно!
Подсветка ног не очень яркая, чтобы слепила глаза, но её света достаточно, чтобы видеть место для ног и что там внизу 🙂
Подсветка околодверного пространства слабая, так как весь испускаемый свет от светодиода попадает на светофильтр, что установлен в самой подсветке. Через него пропускается свет в виде яркой надписи «KIA» и дальше испускаемый свет попадает на землю (асфальт). Надпись хорошо видна, но вот как такового эффект «подсветки околодверного пространства» мало, свет в определенном месте. Это скорее сделано для красоты 🙂 При желании этот светофильтр можно вытащить, тогда испускаемый свет будет ещё сильнее в виде яркого большого белого пятна.
Кстати, этот светофильтр можно заменить на светофильтр от подсветки, что продается в магазинах на Али. Там светофильтр с надписью «KIA» с красным овалом. Смотрится очень красиво.
Подсветка дверных карт
Снова дратути!

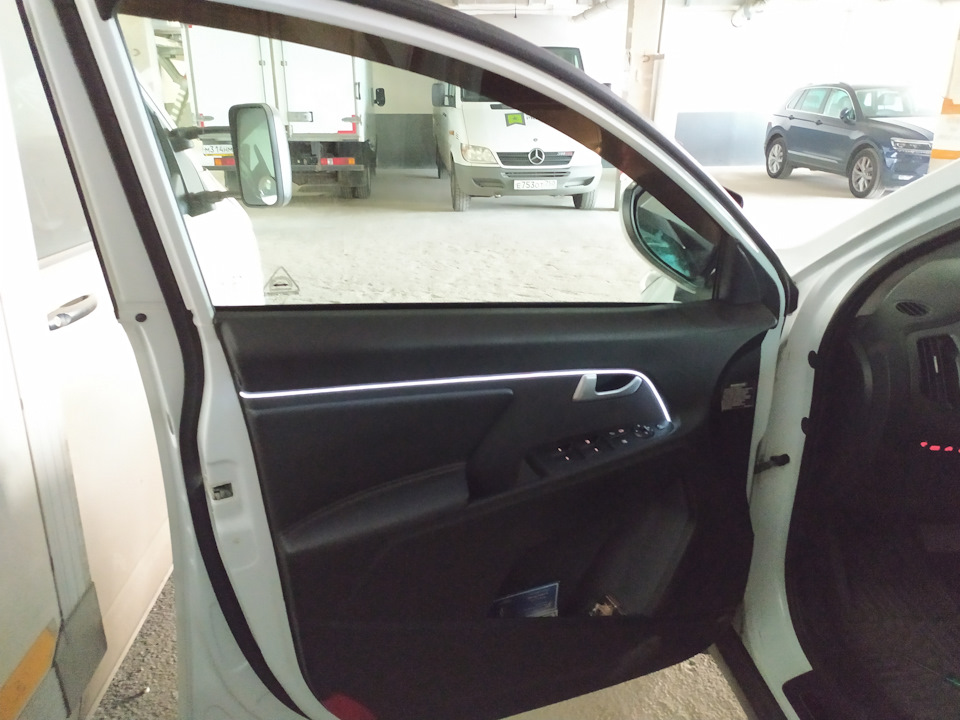

Как то закралась в голову мысль сделать подсветку дверных карт. Делал так, чтобы потом без следов убрать если не понравится. Пока сделал 2 передние двери, до задних добираться пока нет времени.

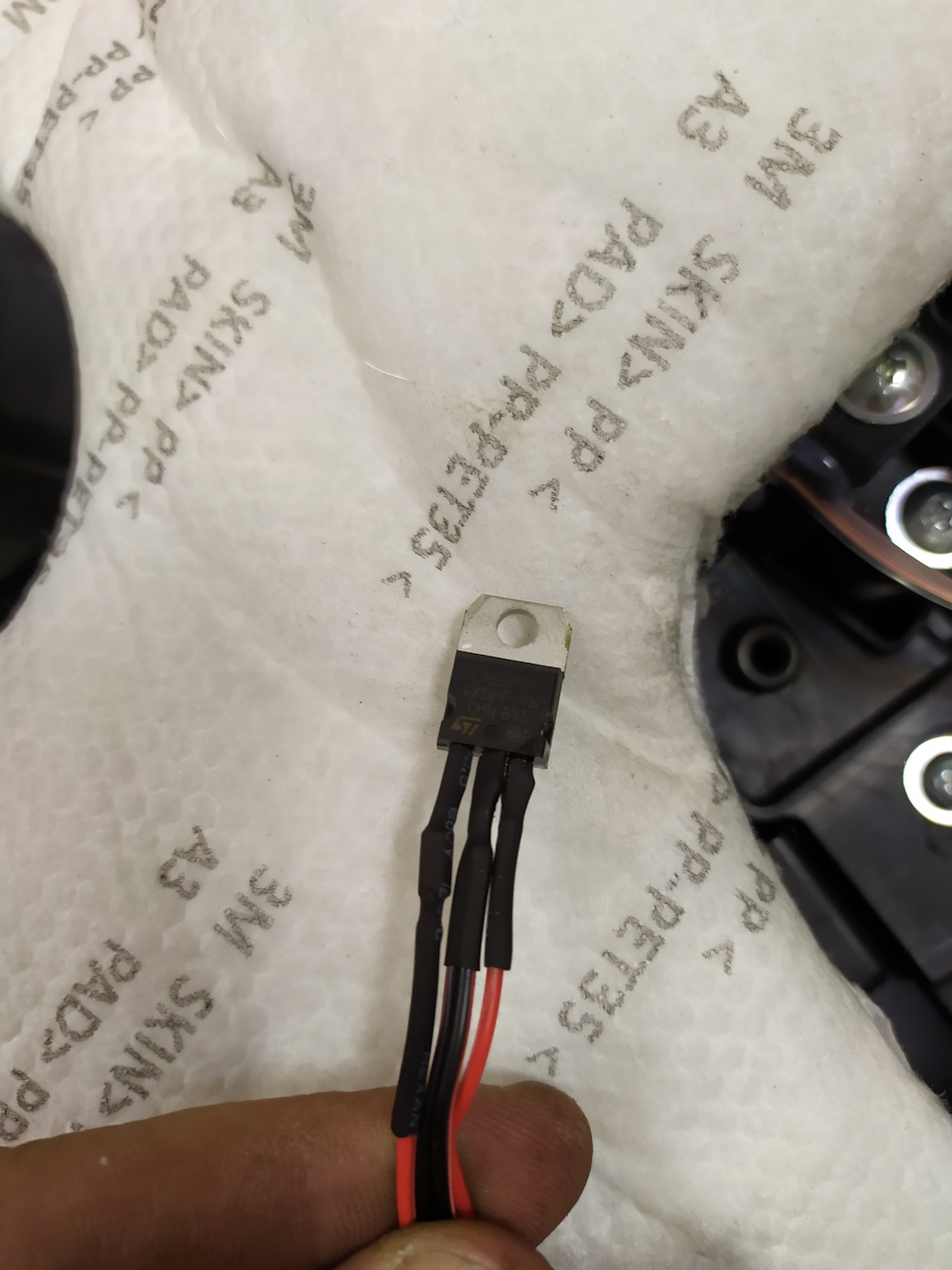

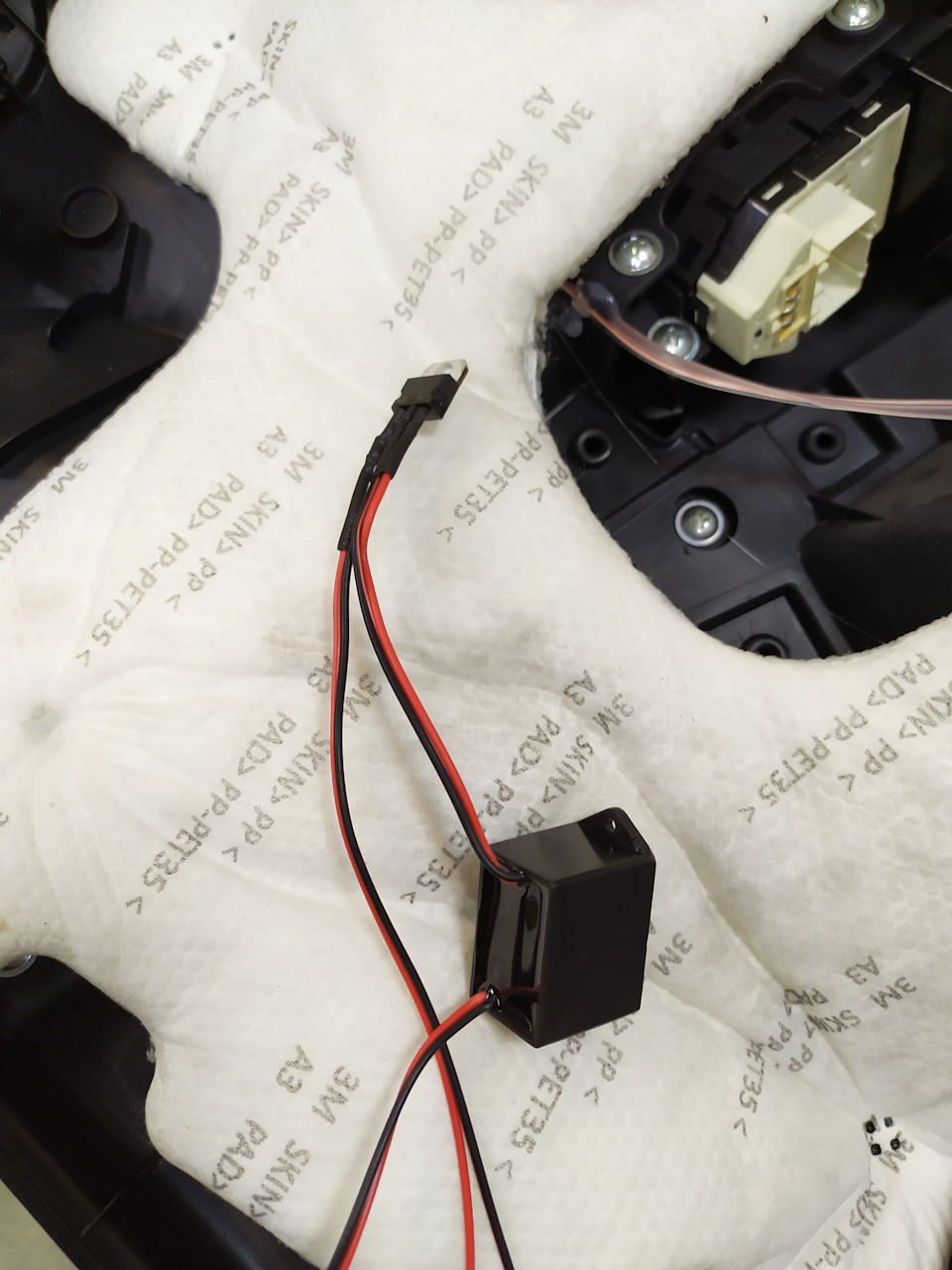

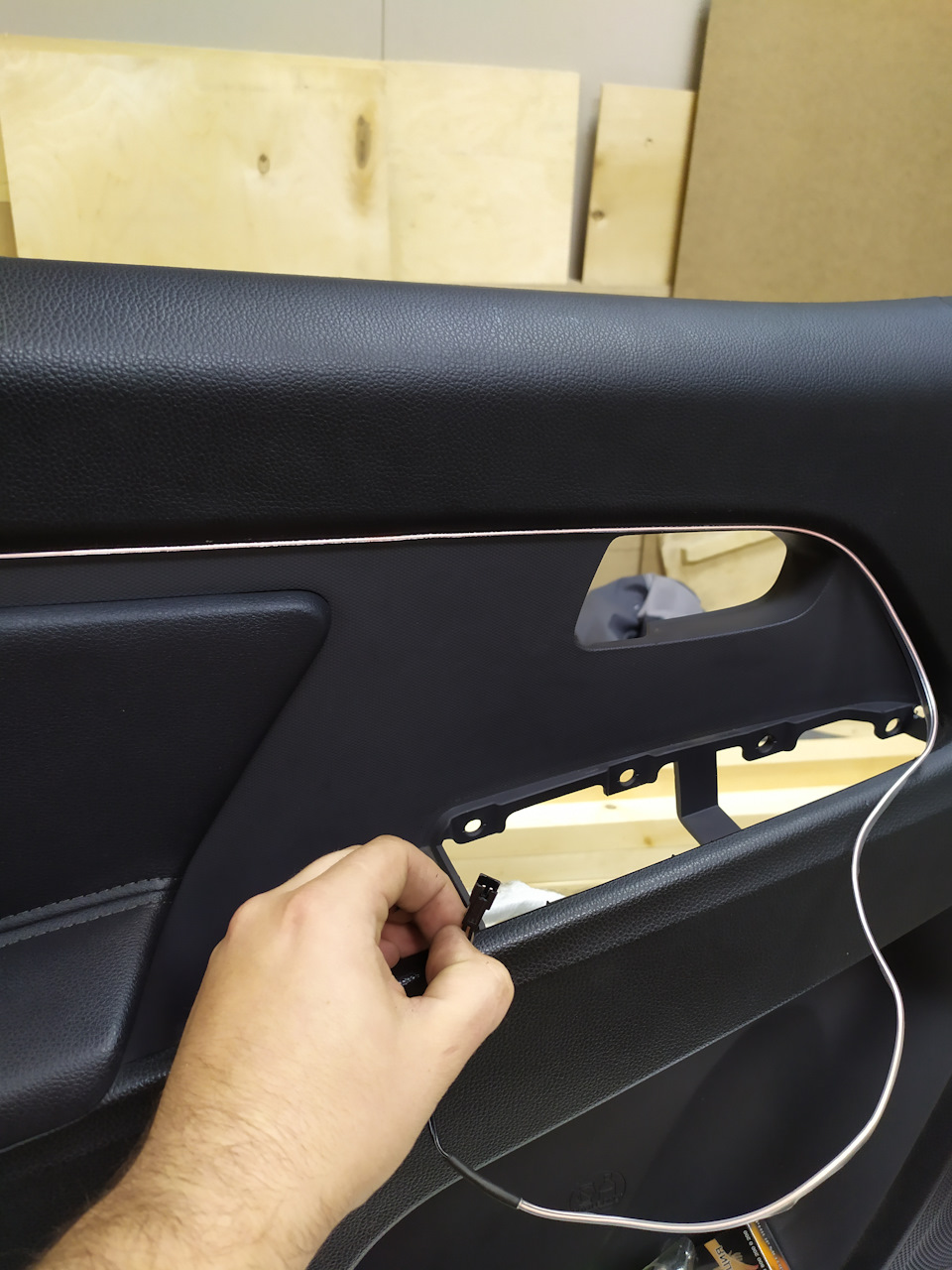

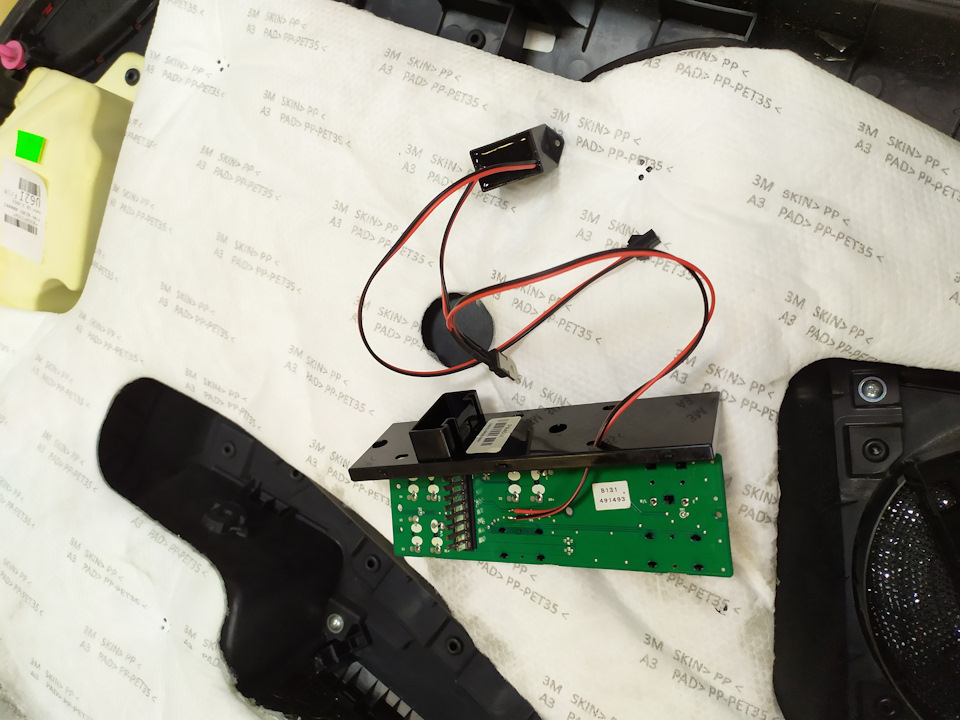

Светящуюся трубку брал на всем известном китайском сайте, брать нужно с «хлястиком» чтобы запихнуть ее между панелями. Подключал драйвер к подсветке кнопок через «кренку».
Чтобы сделать без последствий пришлось конечно немного повозиться.

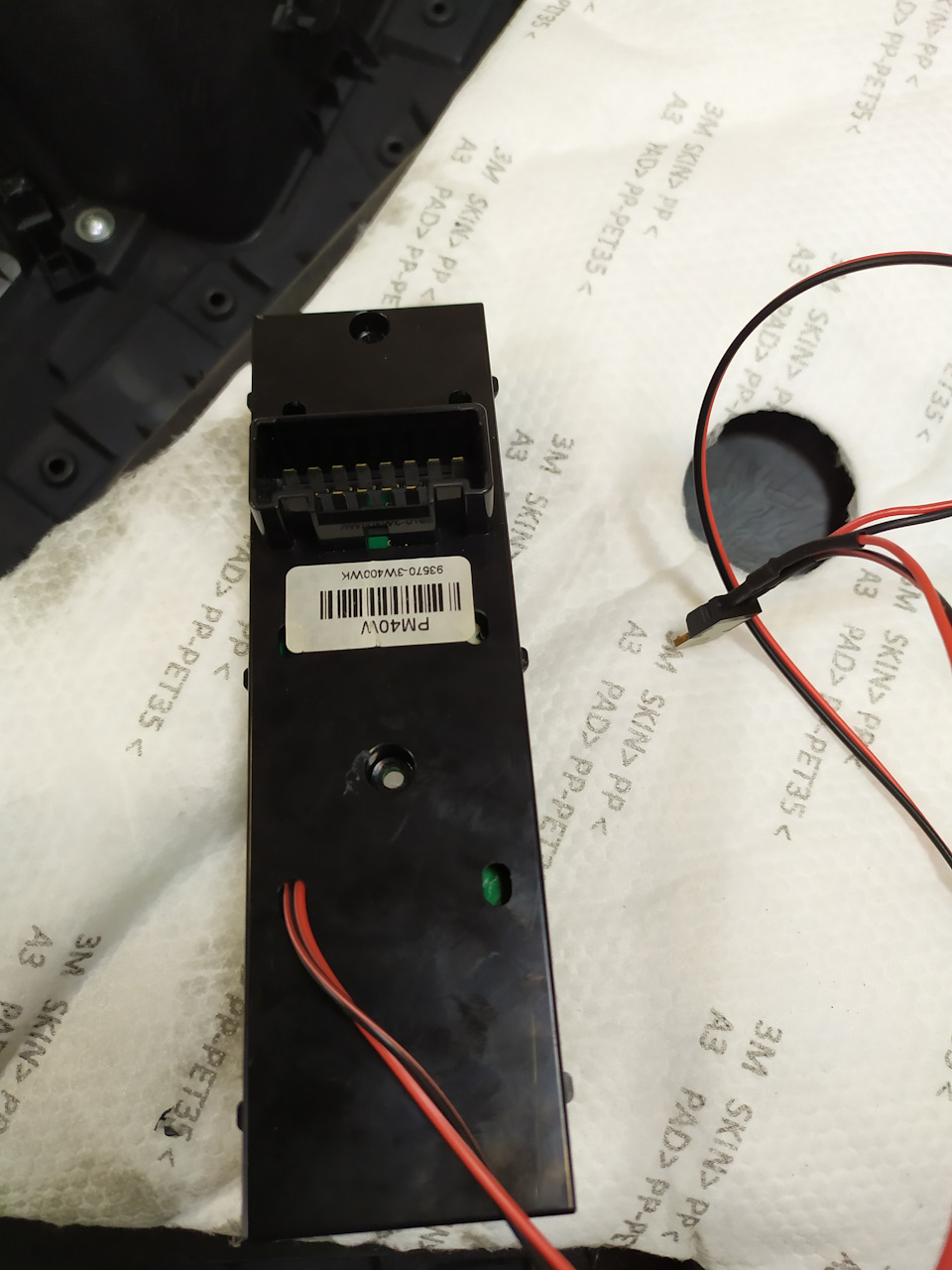

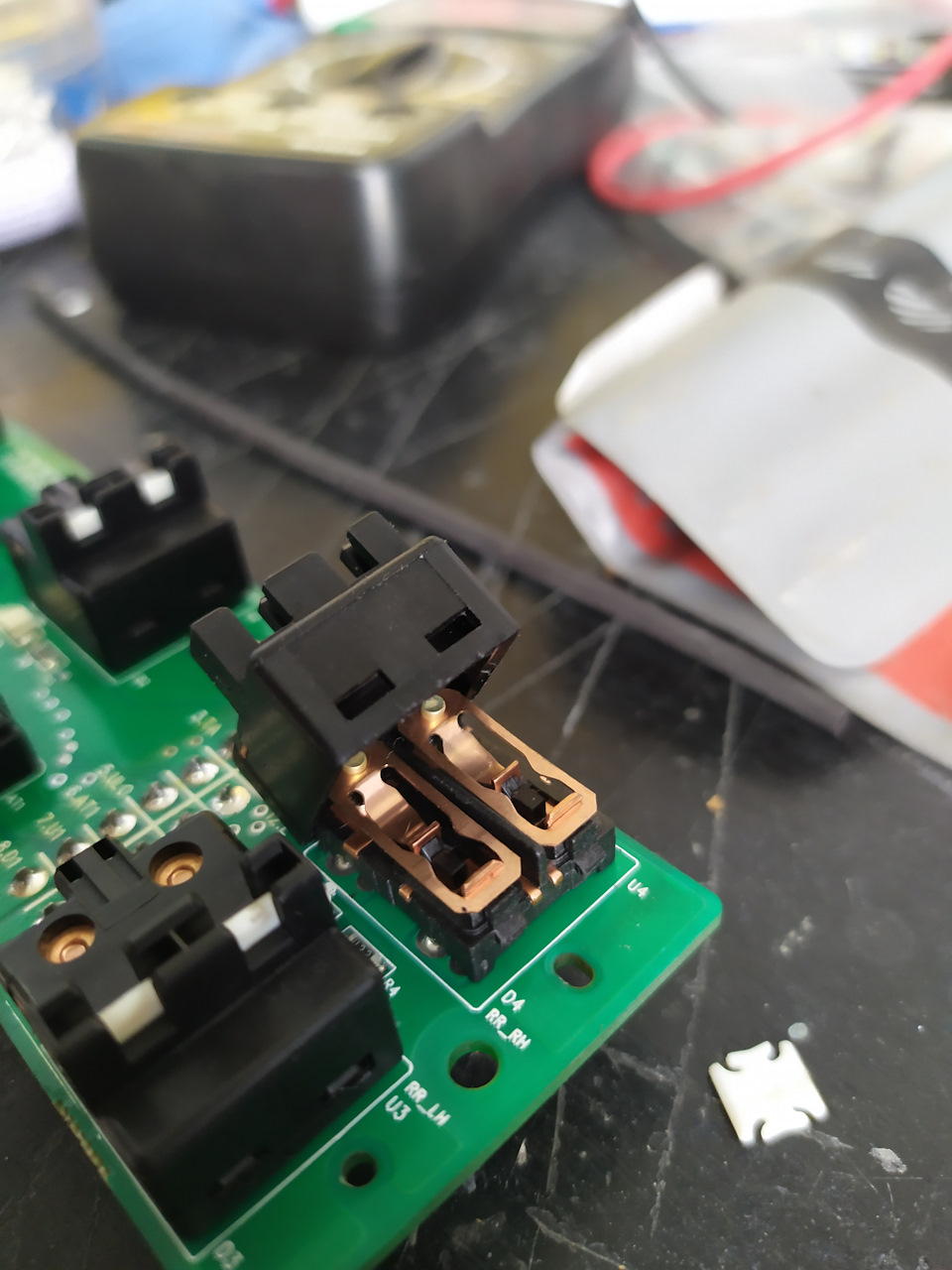

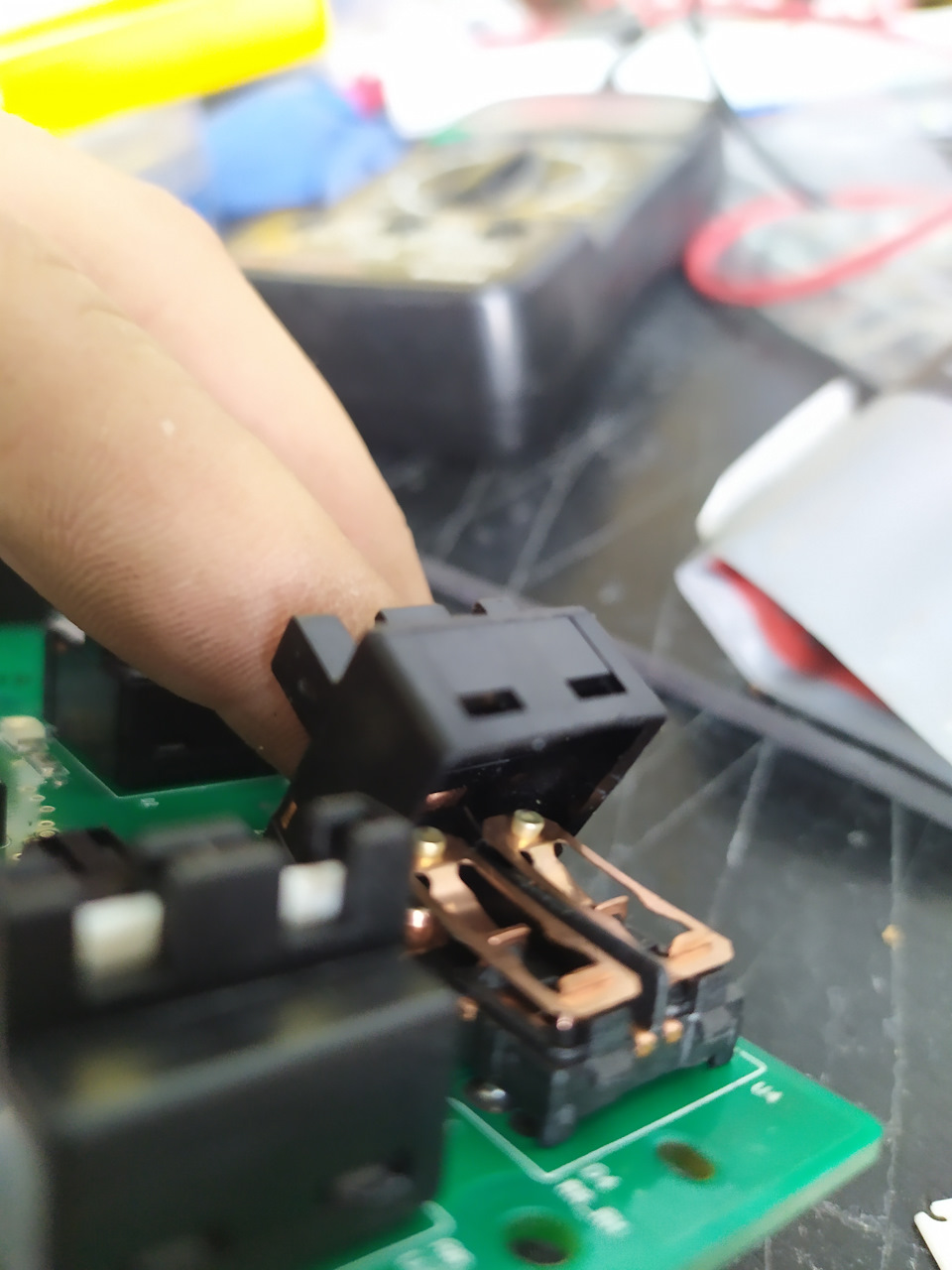

Раз уж залез в блок кнопок решил почистить контакты задних стеклоподъемников (я думаю все знают про эту болячку с силовыми кнопками)

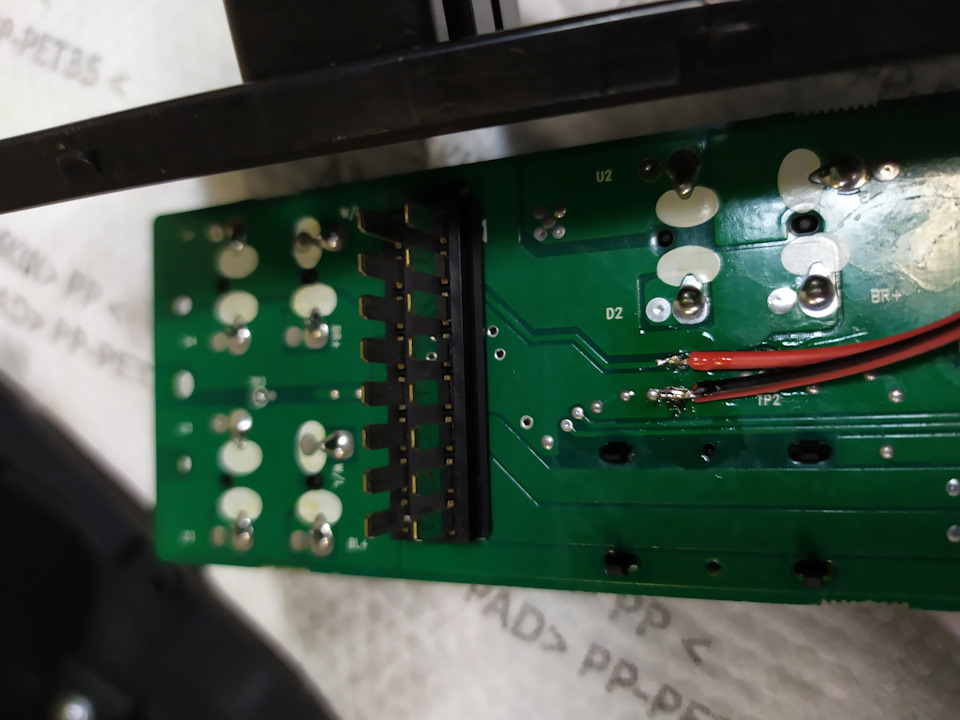

На схеме находим где + и — на подсветку.

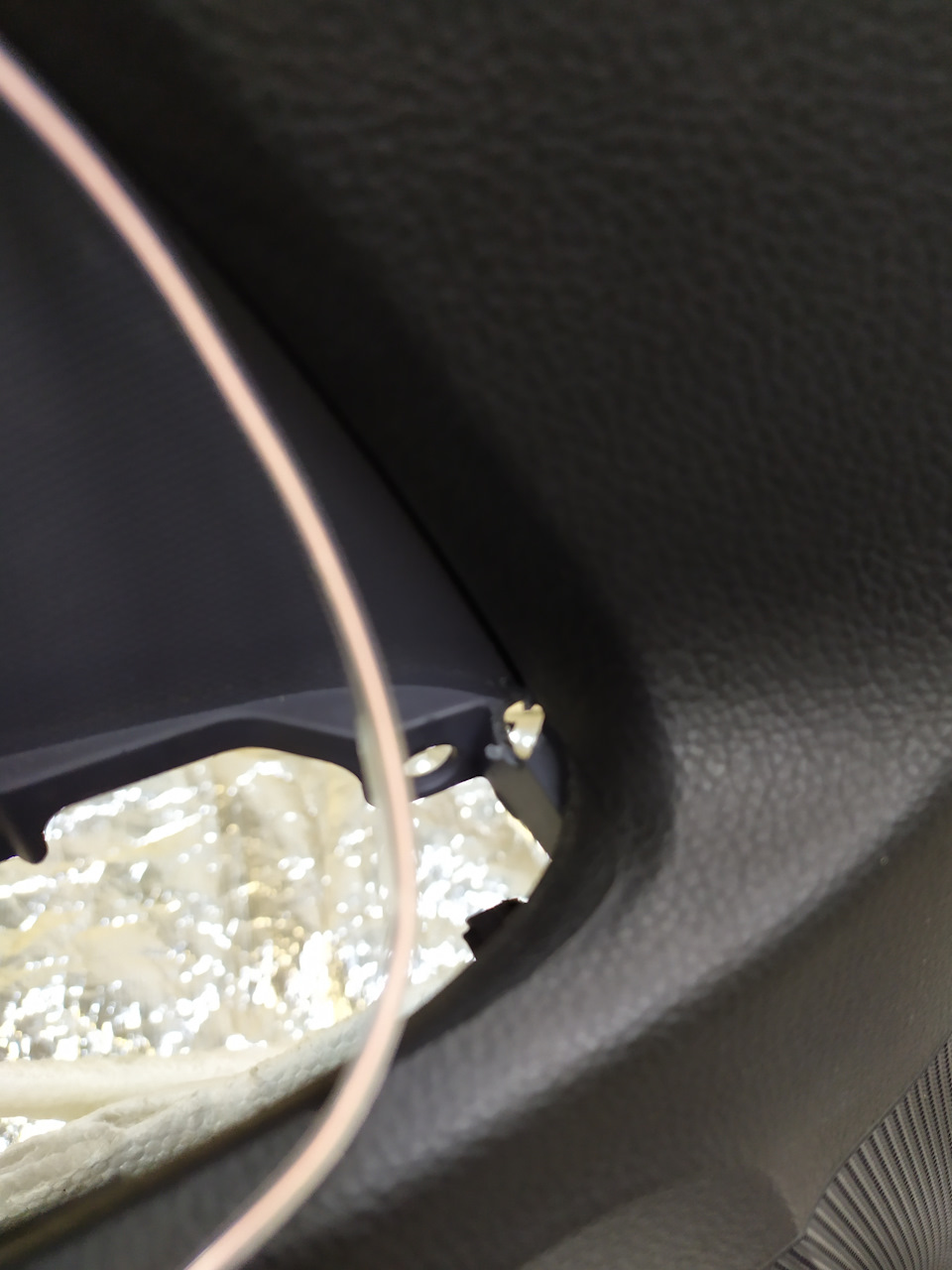

Дополнительно хлястик фиксировал с внутренней стороны карты термоклеем. В случае отката до завода все убирается без внешних следов.
Сорян, фоток много не делал…

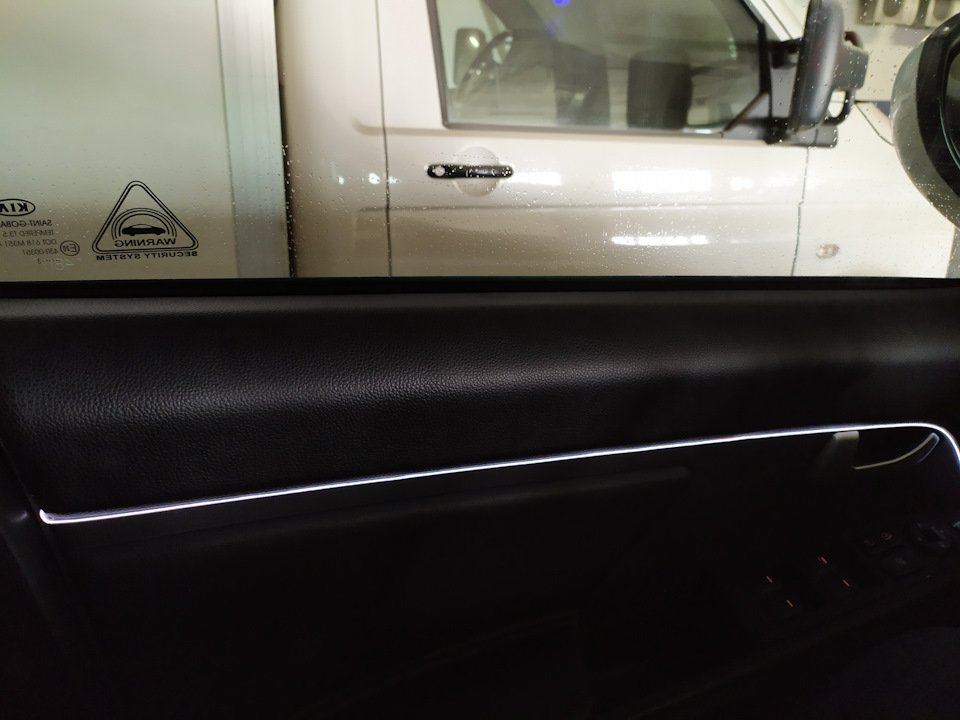

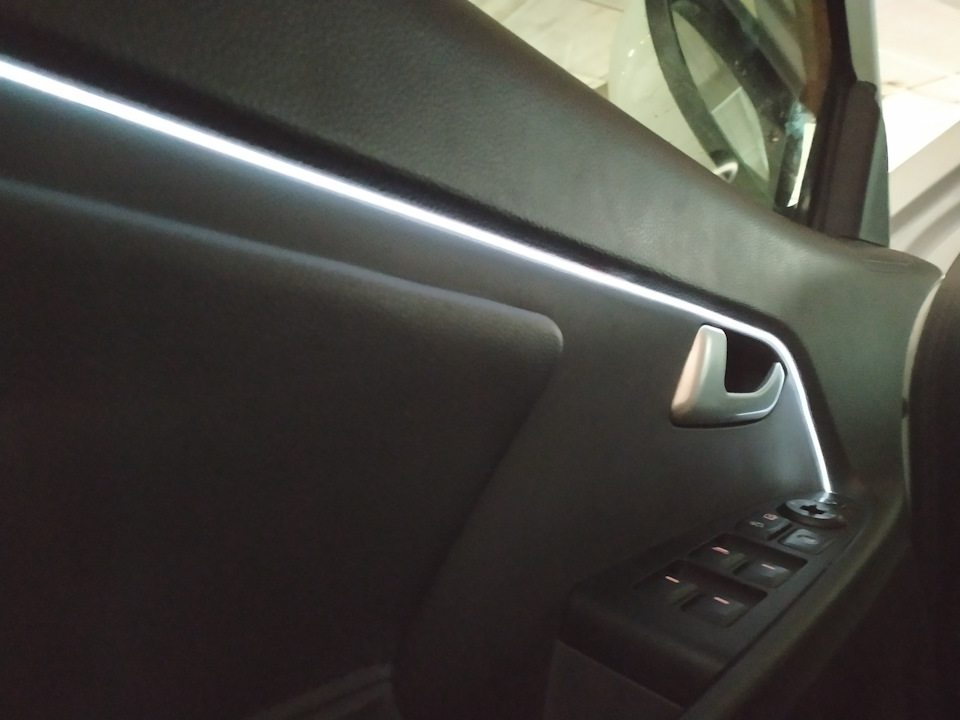

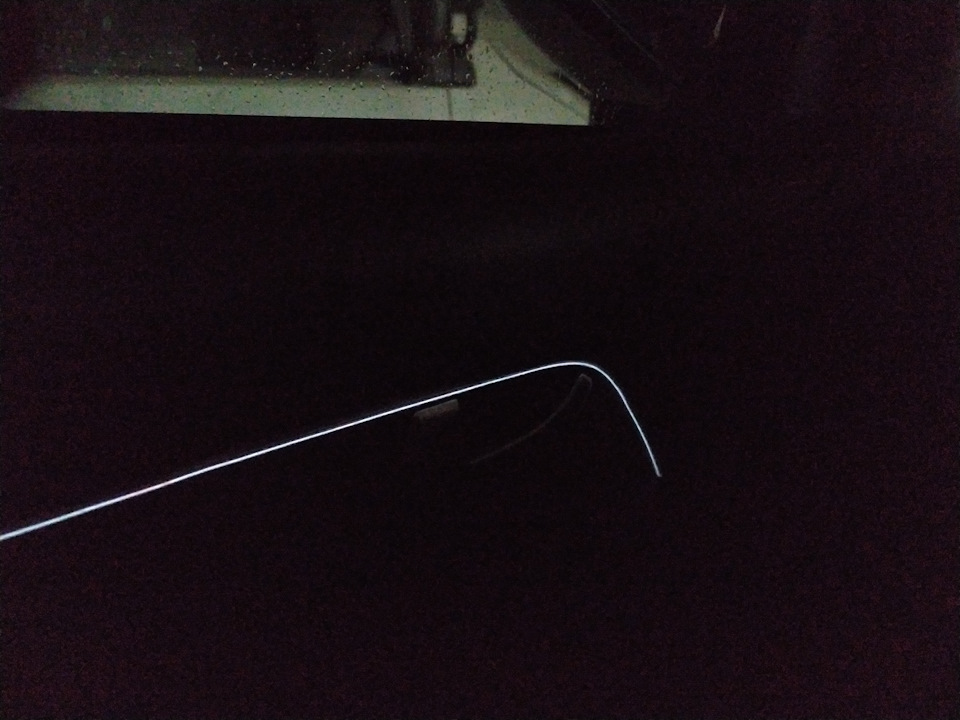

Как не пытался фото все равно не передает реального свечения. На фото кажется что светит ярко, на самом деле выглядит как равномерная полоска, яркого света от нее нет. Пока мне нравится, выбрал белую потому что она в выключенном состоянии прозрачно-белесая, другие цвета типа красного они толще сами по себе и всегда выглядят колхозно-оранжевыми.
Да, драйвера пищат, но не сильно громко, заметно только в полной тишине сидя в машине.
KIA Sportage 2013, двигатель дизельный 2.0 л., 136 л. с., полный привод, автоматическая коробка передач — стайлинг
Машины в продаже
Комментарии 11
Симпатично) я так торпеду подсвечивал, только красным, поездил неделю и напомню почему надо было снять ее, подсветку скинул а потом назад так и не поставил))
чем бы дитя н тешилось) интересно через сколько оно тебе надоест)
Да какая разница, цена копейки, уберу без следов если надоест и все.
Теперь надо подсветку ручек
Не, вот подсветку ручек никогда не хотел)))
А мне нравится. Особенно нравится тем, кто сзади.
Наверное в живую отлично смотрится. Но я точно такое делать не буду
В живую на много лучше чем на фотках, как я не пытался сфоткать близко не получается…
Я вот решил попробовать, пока нравится, а там если что демонтирую стремительно ))
Основательно занялся машиной.
Теперь она будет похожа на фольс тигу.
Там тоже амбиентная подсветка.
Только толку от нее никакого, доп нагрузка на гену.
Понимаю, все имхо и сугубо личное,
но у себя не стал бы в дверях запихивать кренку, греется она как ни крути.
Ночью будет отвлекать от дороги.
В темное время суток, свет от приборки наоборот приглушается, чтобы не бил в глаза.
Но… хозяин барин.
При замере потребления на эту длину около 70ma потребления, зарядка для телефона больше потребляет, так что за генератор переживать не стоит, так же кренка за час ощутимо не нагрелась + на нее прикрутил кусочек профиля от светодиодной ленты. Светит вообще не ярко, яркость похожа с приборкой на минимуме, не отвлекает от слова совсем (точнее кого то может и отвлекает, меня нет). Ну вот меня эта идея и посетила после тигуанов, кодиаков, бмв, мне показалось очень приятной плюшкой.
Основательно занялся машиной.
Теперь она будет похожа на фольс тигу.
Там тоже амбиентная подсветка.
Только толку от нее никакого, доп нагрузка на гену.
Понимаю, все имхо и сугубо личное,
но у себя не стал бы в дверях запихивать кренку, греется она как ни крути.
Ночью будет отвлекать от дороги.
В темное время суток, свет от приборки наоборот приглушается, чтобы не бил в глаза.
Но… хозяин барин.
У меня уже год стоит. От дороги точно не отвлекает. Рад и доволен, что сделал.
Включаем лампочки в дверях
Как известно, в спортейдже после 2008 года произошел «рестайлинг» в результате которого произошли мелкие неприятные изменения то ли ради экономии то ли непонятно по каким иным соображениям (не исключаю, что таким образом могли вызывать искусственный интерес к хендэ туксан — именно хендэ идет главной машиной, а киа второстпенной для концерна хендэ, по краней мере в то время)
Практически все владельцы рестайла знают, что нас поимели по след позициям:
1) исчезла стрелка температуры ОЖ
2) пропали механизмы регулировки центральных воздуховодов передней панели
3) исчезли механизмы регулировки подушки сиденья переднего пассажира
4) куда то ушла проводка с двумя патронами и лампочками подсветки передних дверей
на фоне этого есть и положительные изменения. Например, недавно изучал рынок тормозных дисков (планирую замену) так вот диаметр их увеличился до 300м с 280мм у дорестайла, толщина также увеличилась до 28мм с 26мм.
Также на рестайле выпуклости нижней части кузова — это накладной пластик, а у дорестайла это выштамповка на металле.
Поэтому не будем ругать корейских инженеров (хотя за некоторое издевательские изменения руки хотелось бы оторвать)))
За основу взял руководство AHTIP который, в свою очередь, взял на форуме киа. Вот ссылка на его БЖ
Скажу сразу, я ничего не сверлил, я протягивал провод потихоньку, через общую гофру более жесткий провод просовывал, к нему цеплял тонкий и обратно,
Также провод просовывать легче из двери в салон, испытано на себе. Ибо сначала я просунул водительский, запитал потом и для пассажирской двери, а потом просовывал через салон это все.
