Цифровой телевизионный DVB-T2-ресивер World Vision T38
Распространение цифрового вещания стандарта DVB-T2 послужило причиной образования рынка автономных TV-тюнеров (в дальнейшем будем пользоваться термином «ресиверы» как более корректным с нашей точки зрения по сравнению с термином «приставки»), подключаемым к телевизорам, как правило, посредством HDMI или композитного интерфейса (в некоторых моделях также реализованы SCART и/или компонентный YPbPr-выходы). Количество телевизоров без поддержки цифрового эфирного вещания или с поддержкой первой версии DVB-T, от кинескопных, до актуальных с точки зрения диагоналей и разрешений, и способность ресиверов к записи, в том числе запланированной, и последующему воспроизведению телевизионных передач обеспечивают устойчивый спрос на подобные устройства.
Рынок, как и полагается недавно возникшему, развивается, основные производители соответствующих компонентов, ALi Corporation, MStar Semiconductor и Novatek Microelectronics, регулярно обновляют свои линейки, как и в других отраслях, улучшая степень интеграции и экономичности микросхем.
Не так давно мы рассматривали Openbox T2-02HD mini и Openbox T2-02M HD, оснащенные однокристальными системами (system-on-a-chip, SoC) Novatek NT78316M с интегрированной памятью, но требующие отдельных демодуляторов, в роли которых выступали Novatek NT78820LL.
В новом поколении микросхем используется такой же подход, как в ALi M8321 (см. обзоры BBK SMP137HDT2, World Vision T37 и World Vision T55D): демодулятор перенесен в основной чип с использованием внешней памяти, до интеграции всех компонентов в один чип, подобно MStar MSD7T01 (см. обзор Kaskad VA2206HD), не дошло. Одной из первых представленных на отечественном рынке моделей с новыми SoC Novatek стал ресивер World Vision T38 компании World Vision, и близкая к World Vision T37 нумерация свидетельствует о бюджетном характере устройства.
Комплект поставки
World Vision T38 поставляется в компактной желтой коробке с изображением ресивера и описанием возможностей устройства на русском и английском языках. Фирменная гарантия на эту модель составляет 1 год, в отличие от рассмотренных ранее ресиверов World Vision с двухлетней гарантией.

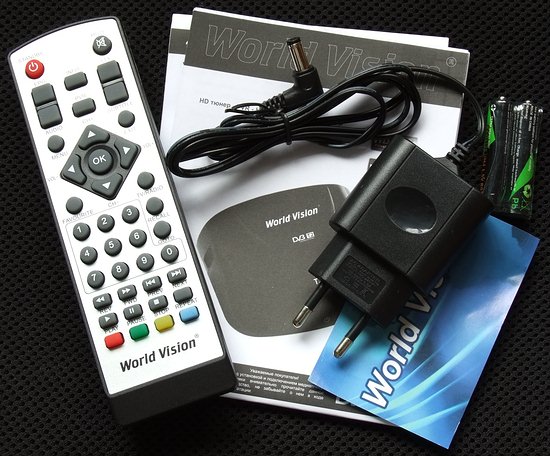

Кроме самого приемника в комплект входят:
Несколько озадачивает отсутствие композитного кабеля, обычно входящего в комплект бюджетных моделей.
Конструкция и спецификации
Ресивер компактен, размеры устройства составляют 120×90×40 мм.

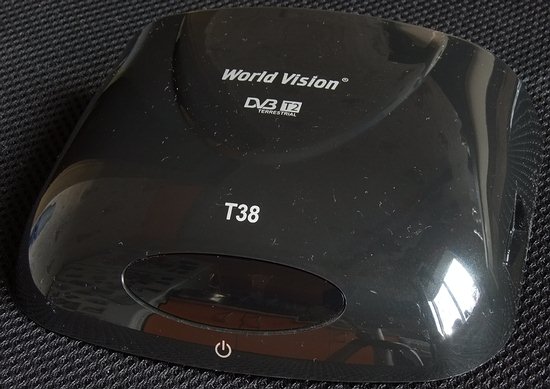

Верхняя часть обтекаемого корпуса World Vision T38 выполнена из черного глянцевого пластика, овальная вставка в передней части скрывает ИК-датчик и светодиодный индикатор режима работы (красный в режиме ожидания, зеленый при включении устройства). Конструкция корпуса обеспечивает видимость всего светодиода, а не его части, как у большинства ресиверов, при этом уровень яркости в режиме ожидания для некоторых пользователей может оказаться некомфортным.

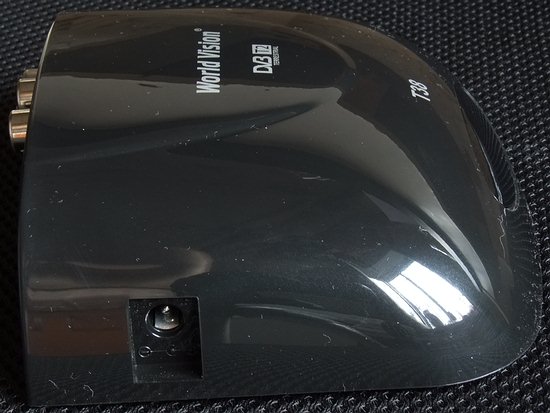

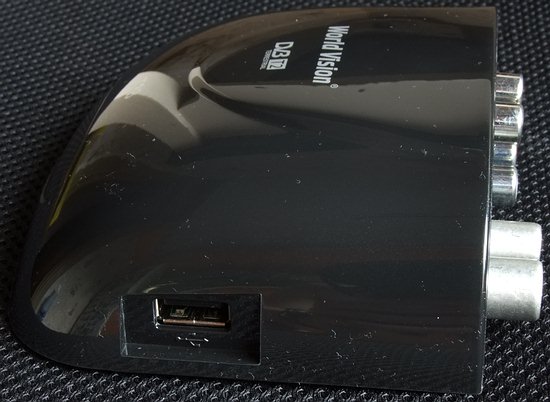

Разъем для подключения питания и порт USB расположены слева и справа соответственно.

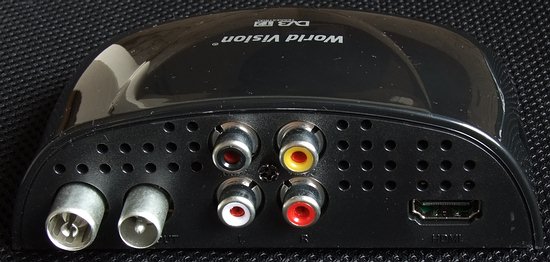

На задней панели, снабженной вентиляционными отверстиями, находятся входной и выходной антенные разъемы IEC (ресивер поддерживает сквозное подключение), разъем RCA коаксиального цифрового аудиовыхода, три разъема RCA для передачи композитного видеосигнала и стереозвука и разъем HDMI.

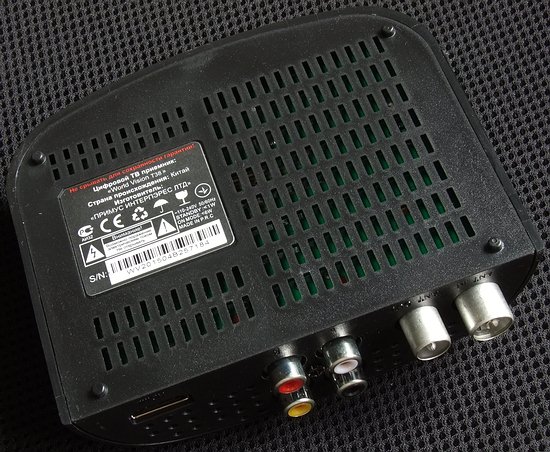

Вентиляционные отверстия занимают основное пространство нижней части корпуса, привычные прорезиненные ножки отсутствуют, устойчивость ресиверу обеспечивают 4 небольших пластиковых выступа.

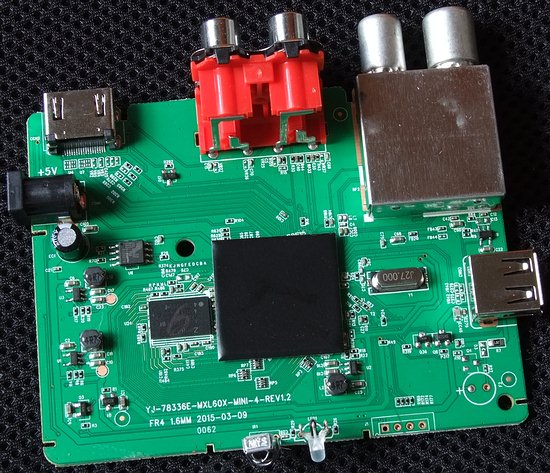

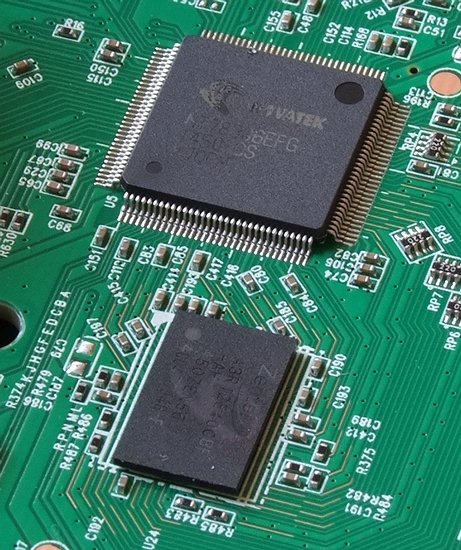

Используемая SoC Novatek NT78306 (металлизированная наклейка черного цвета, по всей видимости, предназначена для экранирования) и внешний адаптер питания позволили обойтись небольшим количеством элементов на плате.

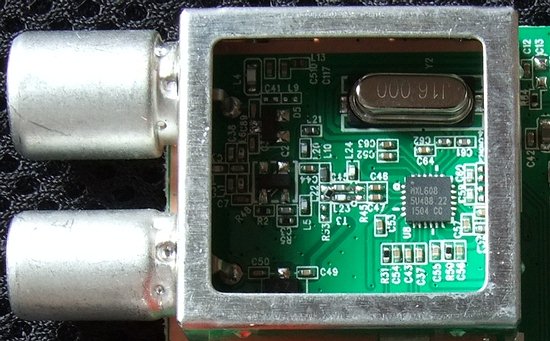

Для приема сигнала используется хорошо знакомый нам по другим моделям компании ВЧ-блок MxL608, представляющий собой удешевленную модификацию MxL603 и обеспечивающий, по заявлению MaxLinear, высокий уровень защиты от помех, вызванных сигналами 4G/LTE, Wi-Fi и FM.
Кроме этого на плате находится модуль памяти DDR2-800 емкостью 64 МБ производства Zentel Electronics.
Ресивер тестировался с телевизором Samsung LE40B530P7W, для захвата использовались карта AVerMedia Live Gamer HD и композитный вход TV-тюнера AVerTV Express 009 (M798B).
Пульт ДУ
World Vision T38 комплектуется 43-кнопочным пультом ДУ с питанием от двух батареек типоразмера AAA, входящих в комплект поставки.
В руке пульт лежит удобно, чему способствует выемка под указательный палец на обратной стороне пульта, нажатие кнопок в меру информативно, углы работы с пультом превышают заявленные 30 градусов в каждую сторону от перпендикуляра.
Список эфирных каналов при тестировании
Цифровое вещание в Самаре ведется на частотах 522 МГц (первый мультиплекс) и 762 МГц (второй мультиплекс) с технологией M-PLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2 сигнале.
Подключение
Несмотря на бюджетное позиционирование, в устройстве реализовано сквозное подключение антенны, для телевизоров со входом HDMI достаточно соответствующего кабеля, приобретаемого отдельно, в комплект поставки кабель не входит.
Коаксиальный аудиовыход S/PDIF позволяет подключать ресивер к усилителям или аудиосистемам с цифровым входом.
Композитный видеовыход и аналоговые аудиовыходы работают одновременно с HDMI, видеорежимы с 50 кадрами в секунду в настройках соответствуют стандарту PAL, с 60 кадрами в секунду — стандарту NTSC.
Настройка
При первом запуске пользователю предлагается выбрать язык меню, регион, стандарт вещания (T+T2, T, T2) и начать поиск программ.

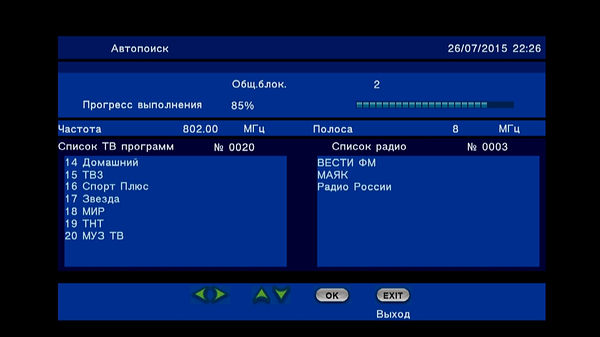

В процессе поиска теле- и радиоканалы выводятся на экран отдельными списками, переключение между режимами осуществляется выделенной кнопкой TV/Radio на пульте ДУ.

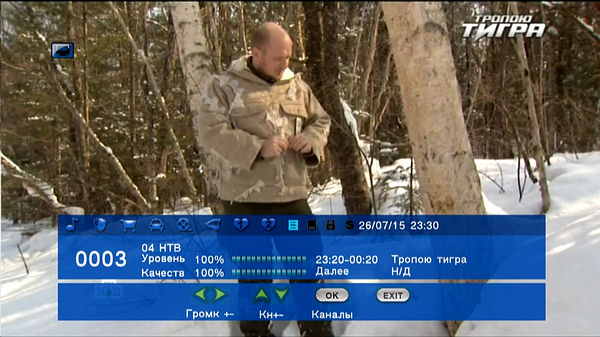

Графический интерфейс ресивера оформлен в синих тонах, информационная панель отличается хорошей информативностью.

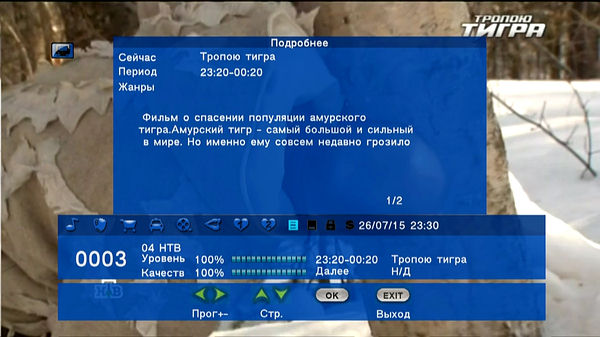

Второе и третье нажатия на кнопку Info выводят дополнительную информацию о передаче и технические параметры.
Скошенные пиктограммы создают любопытный визуальный эффект искажения меню настроек.

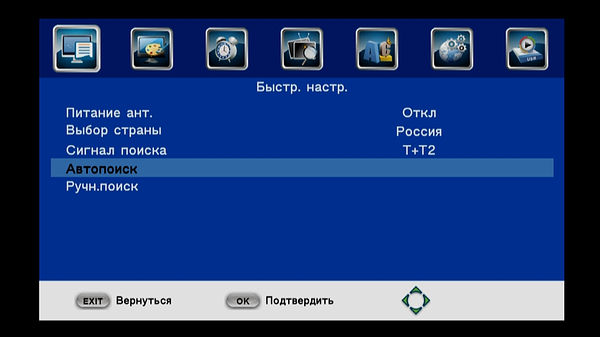

Раздел быстрых настроек, по сути, дублирует стартовое меню, добавляя к нему управление питанием антенны и ручной поиск, при котором доступен прямой ввод частоты.
Значения уровня и качества сигнала в процентах отображаются сразу после ввода частоты.

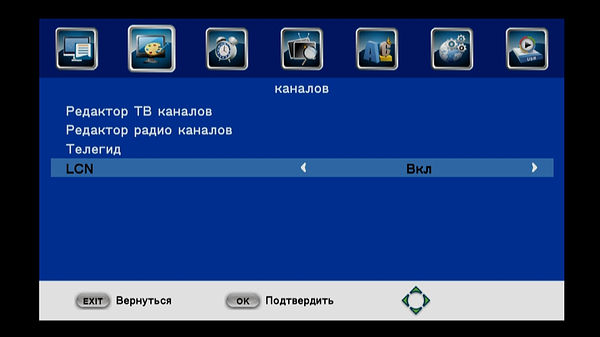

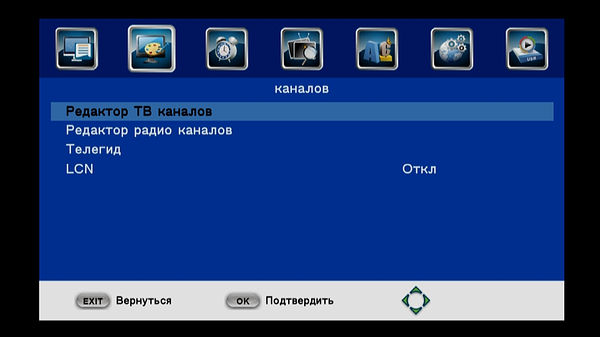

В названии раздела «каналов», похоже, пропущено слово «Настройки». Раздел содержит редакторы телевизионных и радиоканалов, данные электронной программы передач и включение/отключение нумерации каналов по уникальным присвоенным номерам (LCN).

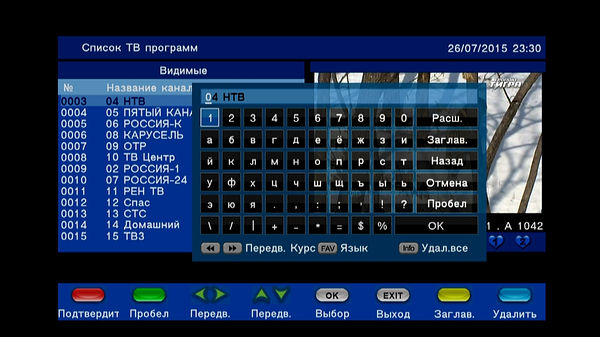

В редакторах доступны блокировка каналов, перемещение, удаление, добавление в пользовательский список и переименование. Реализована экранная клавиатура.

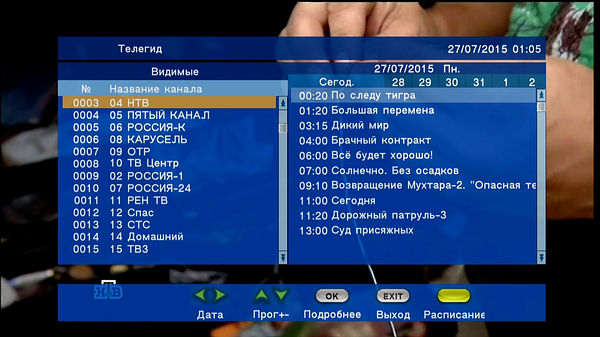

Из расписания возможен переход в планировщик.

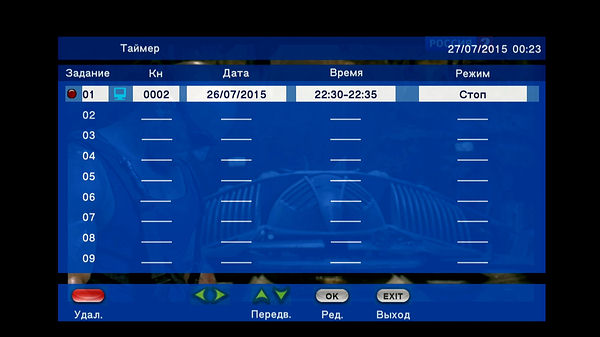

Задание может быть запланировано однократно, еженедельно, в рабочие или выходные дни и ежедневно, поддерживаются как запись, так и просмотр, почему-то переведенный как «Расписание».
Во время тестирования устройство корректно выводилось из режима ожидания и переходило в режим ожидания по завершении активного задания.

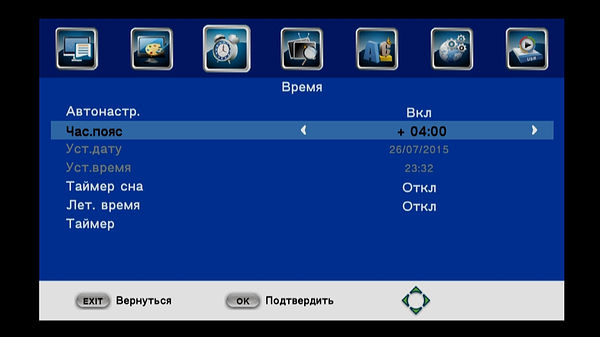

Стандарт DVB-T2 поддерживает передачу времени, в соответствующем разделе можно выбрать часовой пояс, регион, настроить таймер отключения (15, 30, 45, 60, 90, 120 минут) и переход на летнее время. Поддерживается установка времени вручную.

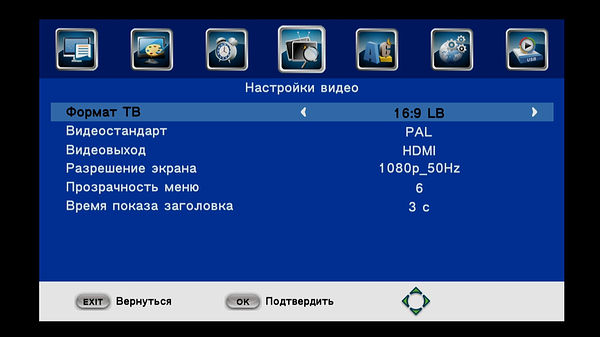

Раздел «Настройки видео» позволяет выбрать формат (16:9 FIT, 4:3 LB, 4:3 PS, 16:9 LB), видеостандарт (автоматическое определение, PAL, NTSC), разрешение (1080p_50Hz, 720p_50Hz, 1080i_50Hz, Авто для PAL и 1080p_60Hz, 720p_60Hz, 1080i_60Hz, Авто для NTSC), прозрачность меню и время информационной панели.
В режимах видеовыхода кроме HDMI и CVBS (HDMI отключается) обнаруживаются SCART(CVBS), SCART(RGB), YCbCr(YUV), несмотря на отсутствие соответствующих разъемов у этой модели.
Для подключения с сохранением пропорций рекомендуется 16:9 LB для широкоформатных телевизоров и 4:3 LB для телевизоров формата 4:3.
Отметим отсутствие поддержки изменения разрешения с пульта ДУ без доступа к меню.
В разделе языковых настроек можно выбрать языки меню, звука и субтитров, здесь же выбирается режим цифрового аудиовыхода — LPCM или RAW.
При выборе языка телетекста телетекст активируется автоматически при переключении на канал, так что имеет смысл оставить эту настройку отключенной.

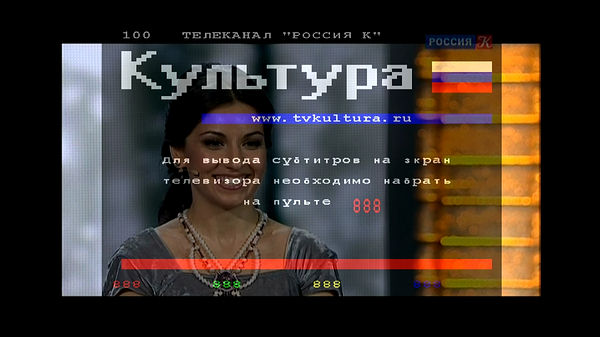

Телетекст отрабатывается корректно.

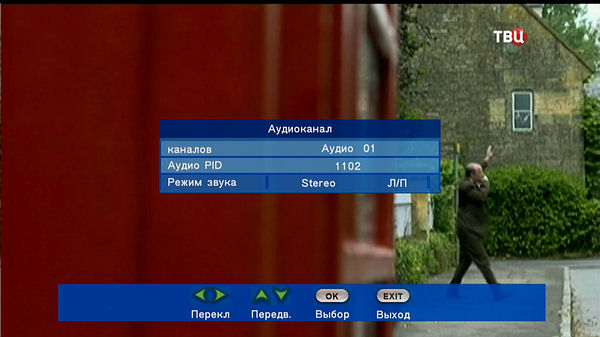

Кнопка Audio на пульте ДУ позволяет переключаться между стереозвуком и левым/правым каналом.
Раздел «Система» предоставляет возможность активировать родительский контроль с блокировкой не только каналов, но и доступа к настройкам, обновить программное обеспечение с сохранением текущей версии на подключенный накопитель и возможностью эфирного обновления (на территории РФ не поддерживается) и восстановить заводские настройки. Здесь же находятся календарь, калькулятор и запуск одной из трех предустановленных игр («Gobang» (нарды), «Boxman», «Тетрис»).

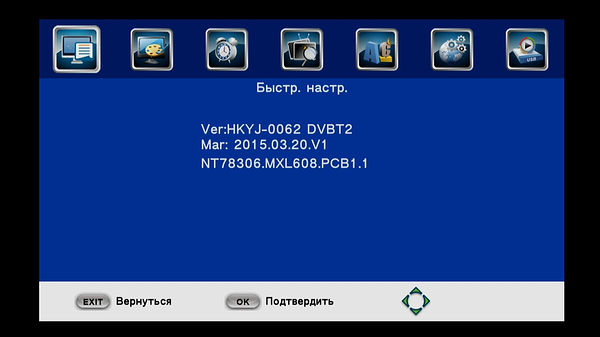

Информация о прошивке тестового экземпляра (вызывается нажатием кнопки Info в меню настроек) представлена ниже.

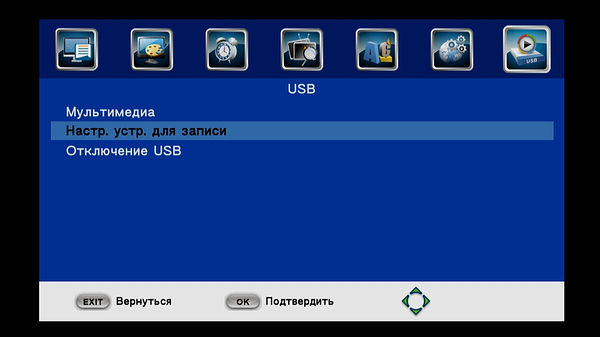

Раздел «USB» позволяет перейти к проигрывателю и настроить параметры записи и режима отложенного просмотра, поддерживается безопасное извлечение накопителя.

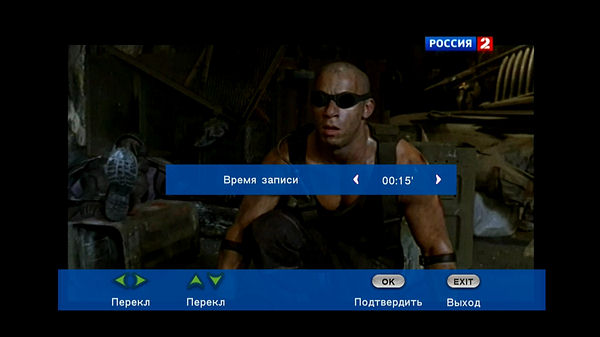

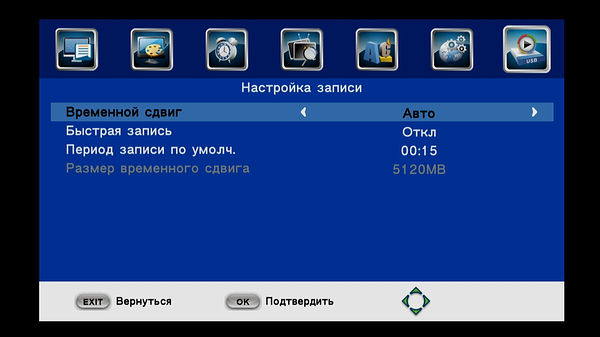

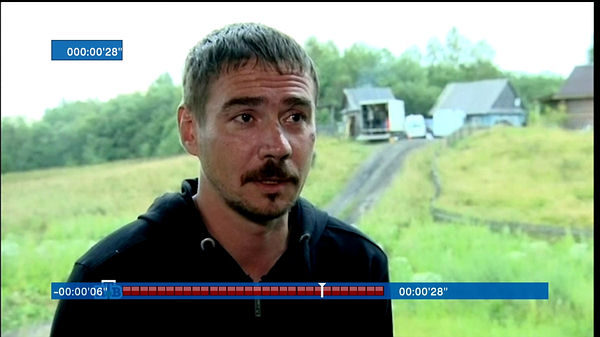

Параметры записи включают в себя настройки режима отложенного просмотра Timeshift (отключен, авто, пауза), включение записи одной кнопкой (при отключении можно выбрать интервал записи, от 15 минут до 24 часов с интервалом 15 минут, возможна запись до заполнения накопителя) и отображение доступного места.
Для записи передач и работы режима отложенного просмотра Timeshift требуется подключенный к порту USB накопитель. С доступными накопителями разного объема, отформатированными в NTFS, включая жесткий диск Seagate Expansion Portable STBX2000401 емкостью 2 TB, вызвавший затруднения у Kaskad VA2206HD, World Vision T38 во время тестирования работал корректно.
На подключенном накопителе создается папка MyRecord, для каждого записанного фрагмента создается собственная папка с датой и каналом в названии, запись осуществляется в формате TS, при этом создается служебный файл info.rcd.
В режиме ожидания питание на подключенный накопитель не подается.
Окончание записи кнопкой остановки требует подтверждения, что исключает случайное прерывание, при активном режиме отложенного просмотра запись производится с момента начала записи.

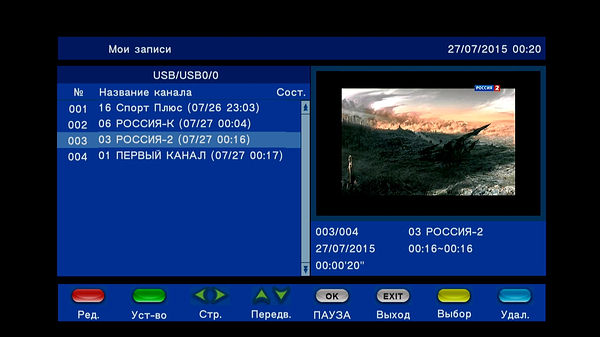

Записанные фрагменты можно переименовать и удалить.

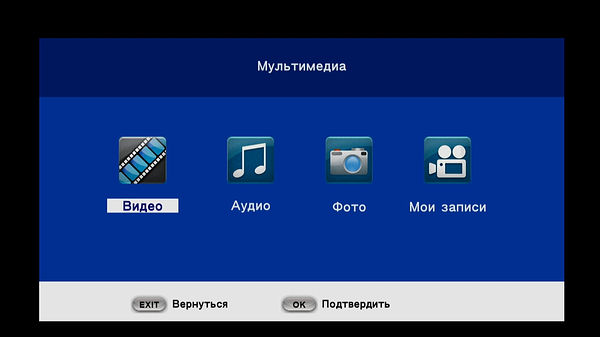

Встроенный медиаплеер, для быстрого вызова которого можно воспользоваться кнопкой GoTo на пульте, способен отображать записанные файлы, видеофайлы, звуковые файлы и файлы изображений.
World Vision T38 не поддерживает декодирование Dolby Digital, встроенный проигрыватель не не запоминает место остановки после выхода, однако работает с субтитрами.
Устройства этого класса не обладают абсолютно корректной поддержкой воспроизведения видеоматериалов 24р (23,976 и 24 кадров/с), однако негативный эффект можно минимизировать до комфортного уровня подбором видеорежима.
Качество
Качество изображения при работе с DVB-T и DVB-T2 определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.
Композитный выход
Записанные фрагменты можно скачать здесь: фрагмент 1, фрагмент 2.
При первом запуске автопоиска не обнаружились каналы первого мультиплекса, ручной поиск нашел только два из них, третья попытка с автоматическим поиском увенчалась успехом.
Время от включения устройства до появления изображения составляет около 10 секунд, это не рекордные 5-6 секунд у Kaskad VA2206HD, но хороший результат на фоне типичных для современных ресиверов 14-18 секунд.
После физического отключения питания и возобновления его подачи ресивер включается в активном режиме.
Несмотря на бюджетный приемник, World Vision T38 обеспечивает хорошее качество приема цифровых каналов. Обновление платформы сказалось на скорости переключения каналов, в пределах одного PLP переключение между каналами занимает около 1 секунды (!), по этому параметру ресивер находится в лидерах, между каналами в разных PLP до 2-3 секунд.
Нагрев устройства при работе можно охарактеризовать как умеренный, однако имеет смысл позаботиться о циркуляции воздуха в местах расположения вентиляционных отверстий.
Выводы
Плюсы
Минусы
Обновление однокристальных систем Novatek для ресиверов с поддержкой DVB-T2 следует признать удачным, использование NT78306 позволило уменьшить время включения устройства и время переключения каналов.
Что же касается World Vision T38, то при схожем с World Vision T37 подходе к локализации эта модель выгодно отличается обновленной платформой, сквозным подключением антенны, наличием цифрового аудиовыхода и поддержкой субтитров в проигрывателе.
Настройка цифровой приставки World Vision
Цифровые приставки марки World Vision одни из самых популярных, благодаря их цене и обилию функций. Во многих моделях World Vision есть возможность подключению к интернету с помощью Wi Fi.
Также данные приставки могут принимать Эфирное цифровое и Кабельное цифровое телевидения, благодаря этому многие кабельные операторы используют именно эти бюджетные приставки.
Самые популярные модели это T62A и T62D, также есть модель Premium, но она немного дороже, хотя и имеет схожие функции.
Как подключить приставку
В комплект World Vision входят сама цифровая приставка, пульт ДУ, кабель РСА тюльпаны для подключения к тв, батарейки, инструкция.
Для подключения к телевизору цифровой приставки можно также использовать кабель HDMI. Если есть соответствующие разъемы на панели телевизора. Если у вас старый телевизор используйте кабель РСА который идет в комплекте, подключать необходимо согласно светам, желтый видео, красный и белый провод это звук.
Настройка каналов
Настройку каналов производиться на самой приставке и используется пульт от нее. Пульт от телевизора нужен только для включения и выключения телевизора.
Ручной поиск цифровых каналов
На приставке World Vision можно настроить цифровое телевидение с помощью ручной настройки каналов.
Настройка интернета.
Для того чтобы настроить интернет в приставках T62A, T62D и др. необходим wi-fi адаптер, так как возможность проводного подключения в данных моделях отсутствует. Также нет wi-fi модуля и поэтому необходимо покупать дополнительное оборудование wi-fi адаптер.
После того как подключен wi-fi адаптер необходимо зайти в настройки приставки в пункт Система.
Заходим в раздел Настройка wi-fi, где необходимо обновить доступные сети и найдя свою, вести пароль от нее для подключения.
Далее переходим в пункт Медиацентр, в списке выбираем Интернет. Здесь предоставлен список загруженных приложений Ютуб, IP TV, почта, погода и др.
Нажимаем на нужное приложение для начала работы.
Как вы видите в приставках World Vision есть множество функций, которые отсутствуют в других бюджетных моделях. Есть возможность смотреть цифровое телевидение разных форматов и выходить в интернет.
