ЦЕПЬ ГАЛЛЯ

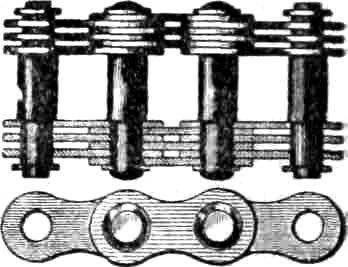

цепь, звенья к-рой составлены из двух или более четных параллельных рядов стальных пластин (накладок) с ушками по обоим концам, соединенных при помощи валиков (цевок) с расклепанными головками.

В зависимости от формы и назначения Ц. Г. подразделяются на: 1) обыкновенные шарнирные со звеном, имеющим от 2 до 12 пластин и один валик, применяемые для ручных кранов и кранов с механ. приводом при скорости движения крюка не свыше 1,5 м/мин; 2) втулочные приводные (сист. Цобеля) со звеном, состоящим из двух пластин, валика и втулки; 3) роликовые (ведущие автомобильного типа, мотоциклетные, для сноповязалок и т. д.) со звеном, состоящим из двух пластин, валика, втулки и ролика; 4) бесшумные (сист. Ренальда), имеющие в звене несколько пластин в зависимости от требуемой ширины звена и применяемые в качестве приводных к насосам, станкам, вентиляторам и т. д.; 5) транспортные, элеваторные, конвейерные; 6) специальные — для телеграфных аппаратов и т. д.

Полезное

Смотреть что такое «ЦЕПЬ ГАЛЛЯ» в других словарях:

ЦЕПЬ ГАЛЛЯ — (Gall s chain) цепь, отдельные звенья которой состоят из коротких металлических пластин и соединяются на шарнирах. Применяются в подъемных устройствах и при цепных передачах в разных других машинах. Самойлов К. И. Морской словарь. М. Л.:… … Морской словарь

ЦЕПЬ — (Chain) гибкая связь, состоящая из ряда соединенных между собой звеньев. Различают обыкновенную Ц., звенья которой имеют овальную форму и которая находит применение в качестве грузовой цепи в подъемных машинах для малых и средних нагрузок. Для… … Морской словарь

ЦЕПЬ — применяется в машинах для передачи движения от одного вала к другому (через звездочки, шестерни) и состоит из отдельных соединенных между собой звеньев. Имеются ц. Галля с четырехугольными звеньями, состоящими из двух плоских боковин и двух… … Сельскохозяйственный словарь-справочник

Роликовая цепь — У этого термина существуют и другие значения, см. Цепь (значения). Роликовая цепь со звёздочкой … Википедия

Велосипедная трансмиссия — Велосипедная трансмиссия. Велосипед содержит трансмиссию, которая передаёт усилие от ног человека к колесу. Трансмиссия бывает нескольких видов, но в подавляющем большинстве случаев используется цепная передача. Содержание 1 Цепь 1.1 Конструкция… … Википедия

Германия — I союз государств или союзное государство [Мы не останавливаемся решительно ни на одном из этих терминов (Staatenbund. Bundesstaat), потому что Герм. империя, как будет объяснено ниже не подходит вполне ни под тот, ни под другой] в средней Европе … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

ЗВЕЗДОЧКА — (Sprocket) зубчатое колесо, зубья которого при вращении входят в цепи Галля, заставляя цепь перемещаться и тем самым перемещать связанный с цепью груз. Разновидностью З. являются блоки с гнездами в шкивах, в которые ложатся звенья обыкновенной… … Морской словарь

ЦЕПНОЙ КЛЮЧ — цепные трубные клещи, вспомогательный ручной инструмент для зажима труб при их свертывании. Состоит из рукоятки с головкой, имеющей две щеки. Между щеками снизу укрепляется один конец короткой цепи Галля. При работе цепь обхватывает трубу, а… … Технический железнодорожный словарь

Источник

Цепь галля что это

Роликовая цепь

Роликовая цепь

Официально считается, что роликовую цепь изобрёл Ганс Ренольд (англ.) в 1880 году, но есть мнение, что авторство принадлежит Леонардо да Винчи, на эскизах которого уже в XVI веке была показана цепь, использующая элементы, подобные современным роликам. [5]

Содержание

Конструкция цепи

Цепь состоит из чередующихся звеньев двух видов. Первый — внутреннее звено, имеющее две пластины, удерживаемые вместе двумя жестко закреплёнными втулками с надетыми на них свободно вращающимися роликами. Второй — внешнее звено, состоит из двух внешних пластин, удерживаемых вместе запрессованными валиками (в англоязычной терминологии — пинами), проходящими через втулки внутренних звеньев. При касании цепью звёздочки ролик перекатывается по зубу, заменяя трение скольжения в этой открытой паре трением качения, что в целом улучшает КПД и уменьшает износ передачи.

Внутреннее звено может иметь также «безвтулочную» (англ. bushless ) конструкцию, в которой роль втулки выполняют точно выполненные глубокие пуклёвки отверстий внутренних пластин, обращённые друг к другу. Такая цепь заметно дешевле в производстве, но менее стойка из-за малой толщины стенок пуклёвок, неоптимального их материала и взаимной подвижности пластин внутреннего звена.

Для соединения/разъединения цепи используются специальные инструменты — «выжимки», представляющие собой небольшую жёсткую струбцину с удлинённым наконечником винта из твёрдой стали, диаметром чуть меньше валика цепи. Также часто применяются разборные внешние звенья («замки»). Их легко приобрести отдельно для любых распространённых типоразмеров цепей, но из-за большей ширины они могут мешать прохождению цепи в механизме.

Известен вид цепи с изогнутыми пластинами, в которой передняя (условно) часть звена аналогична внутренней, а задняя — после изгиба — внешней (цепь имеет вид «ёлочки»). Преимущества конструкции в том, что, во-первых, все звенья одинаковы и возможно извлекать одно звено из собранной цепи, а во-вторых — цепь более упруга и лучше противостоит ударным нагрузкам. Недостаток — повышенное упругое растяжение под нагрузкой влияет на точность кинематики передачи. Одно такое звено может быть вставлено в обычную цепь, чтобы получить нечётное количество звеньев в контуре.

Для передачи больших усилий цепи изготовляются многорядными — по нескольку рядов звеньев на каждом валике (согласно отечественному ГОСТ — до 4-х рядов), работающими по цельным многовенцовым звёздочкам.

Стандарты и маркировка

Первые роликовые цепи и стандарты на них создавались в британской дюймовой системе мер, поэтому шаг и другие размеры выпускаемых цепей кратны целым долям дюйма, а в миллиметрах указываются с точностью до 2-го — 3-го знака после запятой.

В России конструкция, сортамент и маркировка роликовых цепей определяются ГОСТ 13568-97 — советским стандартом, приведённым в некоторое соответствие с международным ISO 606-94. В США действует стандарт ANSI B29.1-2011.

Маркировка и размеры некоторых распространённых цепей, мм:

Смазка и защита цепи

Роликовая цепь представляет собой набор открытых пар трения, небольшой износ каждой из которых складывается в значительное растяжение всей цепи. Для надёжной работы открытая передача должна регулярно очищаться и смазываться.

Применение консистентных смазок ru en требует их предварительного расплавления («проварка» снятой цепи) или растворения (современные специальные смазки для цепей, в том числе аэрозольные), чтобы масло проникло во все внутренние зазоры. После остывания цепи или испарения растворителя густая смазка надёжно удерживается в зазорах; снаружи цепь должна быть вытерта насухо. В специальные консистентные цепные смазки могут добавляться также липкие вещества, уменьшающие сброс смазки при движении цепи, и твёрдые противозадирные и антифрикционные компоненты — например, порошок графита.

Незащищённой цепи (например, велосипедной) желательна периодическая полная промывка от грязи и остатков старой смазки. Используются растворители типа керосина, горячая вода с моющими средствами и т. п. Для велосипедистов выпускаются «машинки для чистки цепи» без снятия с велосипеда — накладные ванночки с роликами, в которых цепь проходит несколько изгибов. После мойки цепь необходимо быстро высушить и заново смазать.

Высококачественные цепи — в частности, современных мотоциклов — могут снабжаться сальниками, закладываемыми между звеньями при сборке вместе со смазкой — резиновыми колечками круглого (O-ring) или фасонного (X-ring) сечения. Срок стабильной работы такой цепи определяется сроком истирания сальников и увеличивается в несколько раз по сравнению с обычной. Недостатки — бóльшая потеря мощности на изгиб цепи, до нескольких л. с. в задней передаче мотоцикла, чуть большая цена и габаритная ширина.

Применяются также многочисленные варианты кожухов приводов — от простых противопыльных до жёстких с масляной ванной. Кожух намного продляет срок жизни цепи, но в то же время затрудняет её контроль, а из-за биений цепи должен быть достаточно просторным. В жёстком кожухе при разрыве цепи может быть заблокирована одна из звёздочек, в худшем случае — ведущего колеса. Поэтому на мотоциклах от жёстких кожухов отказались, не ставя их вовсе или используя легкоразрушаемые конструкции.

Открытые цепи стационарных механизмов могут смазываться жидким маслом капельными маслёнками-лубрикаторами.

Сравнение с другими видами приводных цепей

Роликовая цепь имеет меньшие силы трения в сравнении с более простыми конструкциями, в частности втулочной цепью без вращающихся роликов. Благодаря этому повышается КПД и снижается износ при работе с большими нагрузками и в условиях загрязнения. Однако сравнительно большая масса роликов и возможность их раскалывания при ударах о зубья передачи ограничивают быстроходность роликовых цепей. В то же время втулочная цепь, работающая в масляной ванне при оптимальных условиях, достаточно долговечна, менее шумна и незначительно ухудшает КПД всего механизма. Поэтому в быстроходных машинах, например в ГРМ и моторных передачах ДВС, применяются другие виды цепей — втулочная или пластинчатая цепь Рейнольдса.

См. также

This article uses material from the Wikipedia article «Роликовая цепь», which is released under the Creative Commons Attribution-Share-Alike License 3.0. There is a list of all authors in Wikipedia

Источник

Роликовая цепь

Роликовую цепь изобрёл Ганс Ренольд (англ.) в 1880 году.

Есть мнение, что авторство принадлежит Леонардо да Винчи, на эскизах которого уже в 16-м веке была показана цепь, использующая элементы, подобные современным роликам. [2]

Содержание

Конструкция цепи

Существует два типа звеньев, различающихся по конструкции роликового узла. Первый тип представляет собой внутреннее звено, имеющее две пластины, удерживаемые вместе двумя цилиндрами или втулками, вокруг которых вращаются два ролика. Во втором типе звено является внешним, состоящим из двух внешних пластин, удерживаемых вместе стерженьками, проходящими через втулки внутренних звеньев. «Безвтулочная» роликовая цепь подобна по принципу действия, но не по конструкции; вместо отдельных втулок или цилиндров, удерживающих внутренние пластины вместе, пластина имеет трубку, жёстко заделанную в области отверстия в пластине, и служащую для той же цели. У такой конструкции есть то преимущество, что возможно извлекать одно звено из собранной цепи.

Роликовая цепь имеет меньшие силы трения в сравнении с более простыми конструкциями, что приводит к повышению КПД и снижению износа.

См. также

Примечания

Литература

Полезное

Смотреть что такое «Роликовая цепь» в других словарях:

длиннозвенная роликовая цепь — транспортёрная цепь Втулочно роликовая цепь, шаг которой в два раза больше обычного. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом Синонимы транспортёрная цепь … Справочник технического переводчика

однорядная роликовая цепь — Втулочно роликовая цепь, у которой ролики расположены в один ряд. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика

втулочно-роликовая цепь — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN roller chainrotary chain … Справочник технического переводчика

цепь приводная втулочная — втулочная цепь Втулочно роликовая цепь, в которой отсутствуют свободно вращающиеся ролики, а контакт с зубьями звёздочки осуществляется распорными втулками. Применяется при относительно низких рабочих скоростях в условиях, где невозможно избежать … Справочник технического переводчика

Цепь (значения) — В Викисловаре есть статья «цепь» Цепь: В технике: Цепь конструкция, состоящая из одинаковых звеньев (в изначальном значении металлических колец), соединённых … Википедия

Цепь — В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактиро … Википедия

цепь приводная роликовая повышенной прочности и точности — нефтяная цепь Приводная цепь, которая применяется в силовых передачах тяжелонагруженных машин и механизмов, в том числе в силовых передачах буровых установок. Эти цепи ещё называют нефтяными. К цепям данного типа предъявляются более высокие… … Справочник технического переводчика

цепь приводная роликовая — Приводная цепь, которая предназначена для силовых механических передач разнообразных машин и механизмов. Из всех приводных этот вид цепей нашел наиболее широкое применение во многих отраслях промышленности. Данные цепи используются при скоростях… … Справочник технического переводчика

цепь приводная роликовая с изогнутыми пластинами — Приводная цепь, которая применяется в сильно нагруженных цепных приводах в особо неблагоприятных условиях эксплуатации: в гусеничных машинах, в строительной технике, в нефтебуровых установках вращательного действия. Данный вид цепей разработан… … Справочник технического переводчика

цепь роликовая длиннозвенная для транспортёров и элеваторов — Тяговая пластинчатая цепь, состоящая из специальных звеньев с лапками, предназначенными для крепления рабочих органов (планок, гребенок и т.д.) или из тех же звеньев, чередующихся в заданной последовательности со звеньями приводной роликовой… … Справочник технического переводчика

Источник

Цепь Галля

Официально считается, что роликовую цепь изобрёл Ганс Ренольд ( англ. ) в 1880 году, но есть мнение, что авторство принадлежит Леонардо да Винчи, на эскизах которого уже в XVI веке была показана цепь, использующая элементы, подобные современным роликам. [5]

Содержание

Конструкция цепи

Цепь состоит из чередующихся звеньев двух видов. Первый — внутреннее звено, имеющее две пластины, удерживаемые вместе двумя жестко закреплёнными втулками с надетыми на них свободно вращающимися роликами. Второй — внешнее звено, состоит из двух внешних пластин, удерживаемых вместе запрессованными валиками (в англоязычной терминологии — пинами), проходящими через втулки внутренних звеньев. При касании цепью звёздочки ролик перекатывается по зубу, заменяя трение скольжения в этой открытой паре трением качения, что в целом улучшает КПД и уменьшает износ передачи.

Внутреннее звено может иметь также «безвтулочную» (англ. bushless ) конструкцию, в которой роль втулки выполняют точно выполненные глубокие пуклёвки отверстий внутренних пластин, обращённые друг к другу. Такая цепь заметно дешевле в производстве, но менее стойка из-за малой толщины стенок пуклёвок, неоптимального их материала и взаимной подвижности пластин внутреннего звена.

Для соединения/разъединения цепи используются специальные инструменты — «выжимки», представляющие собой небольшую жёсткую струбцину с удлинённым наконечником винта из твёрдой стали, диаметром чуть меньше валика цепи. Также часто применяются разборные внешние звенья («замки»). Их легко приобрести отдельно для любых распространённых типоразмеров цепей, но из-за большей ширины они могут мешать прохождению цепи в механизме.

Известен вид цепи с изогнутыми пластинами, в которой передняя (условно) часть звена аналогична внутренней, а задняя — после изгиба — внешней (цепь имеет вид «ёлочки»). Преимущества конструкции в том, что, во-первых, все звенья одинаковы и возможно извлекать одно звено из собранной цепи, а во-вторых — цепь более упруга и лучше противостоит ударным нагрузкам. Недостаток — повышенное упругое растяжение под нагрузкой влияет на точность кинематики передачи. Одно такое звено может быть вставлено в обычную цепь, чтобы получить нечётное количество звеньев в контуре.

Для передачи больших усилий цепи изготовляются многорядными — по нескольку рядов звеньев на каждом валике (согласно отечественному ГОСТ — до 4-х рядов), работающими по цельным многовенцовым звёздочкам.

Стандарты и маркировка

Первые роликовые цепи и стандарты на них создавались в британской дюймовой системе мер, поэтому шаг и другие размеры выпускаемых цепей кратны целым долям дюйма, а в миллиметрах указываются с точностью до 2-го — 3-го знака после запятой.

В России конструкция, сортамент и маркировка роликовых цепей определяются ГОСТ 13568-97 — советским стандартом, приведённым в некоторое соответствие с международным ISO 606-94. В США действует стандарт ANSI B29.1-2011.

Маркировка и размеры некоторых распространённых цепей, мм:

Смазка и защита цепи

Роликовая цепь представляет собой набор открытых пар трения, небольшой износ каждой из которых складывается в значительное растяжение всей цепи. Для надёжной работы открытая передача должна регулярно очищаться и смазываться.

Применение консистентных смазок требует их предварительного расплавления («проварка» снятой цепи) или растворения (современные специальные смазки для цепей, в том числе аэрозольные), чтобы масло проникло во все внутренние зазоры. После остывания цепи или испарения растворителя густая смазка надёжно удерживается в зазорах; снаружи цепь должна быть вытерта насухо. В специальные консистентные цепные смазки могут добавляться также липкие вещества, уменьшающие сброс смазки при движении цепи, и твёрдые противозадирные и антифрикционные компоненты — например, порошок графита.

Незащищённой цепи (например, велосипедной) желательна периодическая полная промывка от грязи и остатков старой смазки. Используются растворители типа керосина, горячая вода с моющими средствами и т. п. Для велосипедистов выпускаются «машинки для чистки цепи» без снятия с велосипеда — накладные ванночки с роликами, в которых цепь проходит несколько изгибов. После мойки цепь необходимо быстро высушить и заново смазать.

Высококачественные цепи — в частности, современных мотоциклов — могут снабжаться сальниками, закладываемыми между звеньями при сборке вместе со смазкой — резиновыми колечками круглого (O-ring) или фасонного (X-ring) сечения. Срок стабильной работы такой цепи определяется сроком истирания сальников и увеличивается в несколько раз по сравнению с обычной. Недостатки — бóльшая потеря мощности на изгиб цепи, до нескольких л. с. в задней передаче мотоцикла, чуть большая цена и габаритная ширина.

Применяются также многочисленные варианты кожухов приводов — от простых противопыльных до жёстких с масляной ванной. Кожух намного продляет срок жизни цепи, но в то же время затрудняет её контроль, а из-за биений цепи должен быть достаточно просторным. В жёстком кожухе при разрыве цепи может быть заблокирована одна из звёздочек, в худшем случае — ведущего колеса. Поэтому на мотоциклах от жёстких кожухов отказались, не ставя их вовсе или используя легкоразрушаемые конструкции.

Открытые цепи стационарных механизмов могут смазываться жидким маслом капельными маслёнками-лубрикаторами.

Сравнение с другими видами приводных цепей

Роликовая цепь имеет меньшие силы трения в сравнении с более простыми конструкциями, в частности втулочной цепью без вращающихся роликов. Благодаря этому повышается КПД и снижается износ при работе с большими нагрузками и в условиях загрязнения. Однако сравнительно большая масса роликов и возможность их раскалывания при ударах о зубья передачи ограничивают быстроходность роликовых цепей. В то же время втулочная цепь, работающая в масляной ванне при оптимальных условиях, достаточно долговечна, менее шумна и незначительно ухудшает КПД всего механизма. Поэтому в быстроходных машинах, например в ГРМ и моторных передачах ДВС, применяются другие виды цепей — втулочная или пластинчатая цепь Рейнольдса.

Источник

Цепи роликовые — описание и размеры

Приводная роликовая цепь ГОСТ 13568-97 является наиболее распространенным видом цепей, применяемых в цепных приводах для передачи механической энергии от ведущего вала к ведомому. Относительная простота конструкции, возможность передачи широкого диапазона мощностей, стойкость к агрессивным средам и различным видам загрязнений, высокая механическая прочность способствовали применению приводных роликовых цепей во всех отраслях промышленности.

Пример условного обозначения:
2ПР-19,05-64 ГОСТ 13568-97
2 – рядность цепи
ПР- приводная роликовая
19,05 – шаг цепи, мм
64 – разрушающая нагрузка, кН

Основные параметры цепей.

Основные параметры цепи – шаг (t), расстояние между внутренними пластинами (b1) и разрушающая нагрузка (Q). Сегодня производители, как отечественные, так и иностранные выпускают роликовые цепи широкого диапазона для приводов абсолютно любого назначения с шагом от 8,0 до 103,2 мм. Цепи мелкого шага применяются в основном в малонагруженных приводах, крупного шага в нефтяной и металлургической промышленностях.

Виды приводных цепей.

Приводная роликовая цепь может быть однорядной или многорядной, разборной и неразборной. Применение в приводах многорядных цепей дает возможность существенно увеличить передаваемую мощность без существенных изменений размеров привода. Конструктивно такая цепь отличается от однорядной только длиной валика. В том случае, когда доступ к цепи в эксплуатации затруднен, вместо неразборной конструкции могут использоваться цепи разборные, в которых наружная пластина с одной или двух сторон замыкается с помощью штифта или шплинта. Такое решение нашло широкое применение в нефтяной промышленности, где приводные роликовые цепи применяются в составе буровых установок.

Аналоги отечественных цепей

Цепи стандарта BS/ISO

Цепи, произведенные в соответствии с Европейскими стандартами регулируются требованиями ISO606, BS228 и DIN 8187. Шаг цепи находится в диапазоне от 6 мм (0,236 дюйма) до 114,3 мм (4,500 дюйма). Данные цепи характеризуются большим, чем у аналогичных цепей ANSI, диаметром штифта. Это позволяет увеличить износостойкость, благодаря большей поверхности контакта. Обозначение цепей BS расшифровывается следующим образом. Например, двухрядная цепь с шагом 1/2 дюйма обозначается 08B-2. Первые две цифры – размер шага в 1/16 дюйма (в шестнадцатых долях дюйма), поэтому 08 = 8/16 или 1/2 дюйма. Буква B указывает на европейский стандарт BS/ISO. Суффикс 2 обозначает количество рядов цепи, в данном случае обозначает двухрядную цепь. Цепи BS схожи со стандартными цепями ANSI и имеют одинаковый шаг. Однако присутствуют существенные отличия в размерах, которые отличают их от стандартных цепей ANSI.

Цепи стандарта ANSI

Цепи ANSI изготавливаются согласно требованиям стандартов ISO 606, ANSI B29.1 и DIN 8188. Шаг цепи, находится в диапазоне от 1/4 до 3 дюймов. У цепей ANSI диаметр штифта меньше, чем у их аналогов BS/ISO. Поэтому, износостойкость понижена по сравнению с аналогичными цепями BS/ISO. Имеется одно исключение: цепь с шагом 5/8 дюйма, у которой диаметры втулки и штифта больше, чем у аналогичной цепи BS/ISO. Цепи ANSI обычно обозначаются в соответствии с системой ANSI. Например, обозначение для двухрядной цепи с шагом в 1/2дюйма будет ANSI 40-2. Обозначение ANSI читается следующим образом: первая цифра обозначает шаг в 1/8 дюйма (в восьмых долях дюйма), т.е. 4/8 = шаг в 1/2 дюйма. Вторая цифра обозначает тип цепи, например: 0 — роликовая цепь, 5 — втулочную цепь, 1 — узкая серия и т.п.. Суффикс, как и в случае цепей BS/ISO, обозначает количество рядов цепи. Так, например, 2 — двухрядная цепь.
