Цепь на велосипеде спадывает что делать
Соскочила цепь. Что с этим делать?
Приводная цепь – это один из самых важных узлов современного велосипеда. Цепная передача уже долгое время применяется на велосипедах всех типов и зарекомендовала себя с самой лучшей стороны. Были велосипеды с ременными приводами и даже с карданным валом, но наиболее широкое распространение получила именно цепь.
Цепь велосипеда обладает рядом достоинств и недостатков. И пусть недостатков гораздо меньше, чем достоинств, но есть один очень весомый недочёт. Часто от велосипедиста, который копается с перевернутым посреди дороги велосипедом, можно услышать — ёкарный бабай, соскочила цепь. Это настоящая напасть, с которой рано или поздно сталкивается любой пользователь велосипеда и с которой нужно бороться.
Соскакивает цепь на велосипеде. Чем это опасно?
Если у велосипеда соскочила цепь, то это может привести к ряду опасностей. Начнем с того, что если вы до сих пор используете велосипед старого типа с тормозной втулкой, то при потере цепи вы остаётесь без тормозов. Цепь соскакивает в неподходящие моменты, когда происходит сильная тряска или присутствует большой разгон. Как правило, это те моменты, когда велосипедист летит под горку. Соответственно, потеря тормозов здесь очень нежелательна.
Если же соскочила цепь на велосипеде со скоростями, то такой опасности, как на старом дорожнике с тормозными втулкам нет. У вас ручные тормоза, которые никак не связаны с цепной передачей. Но там появляется другая опасность. Без наличия сцепки с задним колесом из-за соскочившей цепи, приводная передняя звездочка с шатунами начинает свободно вращаться вместе с кареткой. Такая свобода сильно затрудняет движение. Неопытный велосипедист может потерять равновесие или с педали может сорваться нога. Возвращаясь к тому, что цепь чаще всего слетает при интенсивных движениях и высоких скоростях, такая потеря педали станет причиной серьезной травмы. В этом случае гораздо проще решить ситуацию, если у вас установлены контактные педали или хорошие шипованные топталки.
Ещё один неприятный случай – экстремальное катание. Если вы проходите сложный участок или приземляетесь после продолжительного полёта, слетевшая цепь может вызвать очень серьезное падение. Тут и ноги могут соскочить, так как на педали не будет предсказуемой нагрузки, и каретка может несколько раз провернуться от неожиданности. Всё это опасно.
Ну и два случая, которые опасны для всех типов катания – это физическая потеря цепи где-то на трассе или попадание слетевшей цепи в спицы или другие движущиеся части велосипеда. В первом случае нужно будет идти искать цепь, т.к. без неё ехать не получится, а во втором можно сделать сочную черезрульку.
Почему на велосипеде соскакивает цепь
Цепь велосипеда часто соскакивает совершенно в непредсказуемый момент, однако некоторая динамика этого процесса доступна для анализа.
Как починить соскочившую цепь
Во всех случаях требуется индивидуальный подход. Чаще всего, нужно:
Наиболее опасная комбинация – это заклинивание цепи. Цепь проваливается в пространство между шатунами/звездами и рамой и не вылезает оттуда не под каким предлогом. Приложение силы вызывает только повреждение рамы. В таких случаях нужно очень аккуратно искать то положение, в котором цепь проваливается в зазор. Такое положение обязательно попадётся. Нельзя вытягивать цепь с приложением большие сил – сама цепь испортится и можно нанести непоправимый урон для рамы велосипеда. Были случаи, когда велосипедист так сильно протаскивал цепь, что буквально распиливал свою раму. А малейшее повреждение приводит к образованию трещины.
Обратите внимание, что периодические соскакивания цепи – это обычное дело для велосипеда. Это штатный режим работы, если угодно. Но случаи эти должны быть именно, что очень редкими. Если цепь соскакивает по два раза за поездку, то это уже недопустимая граница. Кроме того, стандартный велосипед должен проезжать и по корешкам, и по камням, и скатываться с горок по грунтовкам с сохранением цепи на её месте. Большая и средняя интенсивность тряски/движения — это стандартный режим. Если наблюдаются постоянные отклонения, значит пора заняться ремонтом.
Как поставить слетевшую цепь на велосипеде
Не давно у ребенка во время катания слетела цепь на односкоростном велосипеде. На таком байке это серьезная проблема. Ни ехать вперед, ни затормозить. Это еще хорошо, если колесо не заклинит.
Именно поэтому на односкоростных велосипедах нужно устанавливать дополнительный передний V-brake тормоз. Как минимум, он всегда поможет затормозить в экстренной ситуации с велоцепью.
Рассказывал ему по телефону как ее поставить назад. Вроде получилось, приехал домой начали разбираться и устранили саму причину, которая к этому вела. Решил все описать, так как проблема это частенько возникает, и решать ее приходится иногда в полевых условиях.
Прежде всего, нужно понять: почему она слетает.
Причины, по которым цепь слетает со звезд на велосипеде:
Наиболее распространенная причина, относящаяся к односкоростным и многоскоростным велосипедам.
Как проверить натяжение велоцепи? Её провис у односкоростного велосипеда должен составлять в центре между звездами максимально 10-15мм.
Более подробно об этом описано в статье «Как правильно определить длину и натяг велосипедной цепи» и здесь мы повторяться не будем.
Деформация может возникнуть только от ударов, а износ, особенно на байках с переключением передач – это процесс естественный и неотвратимый.
В обоих случаях лучше менять звездочки, а если они и так не самые новые – есть повод заменить всю кассету сразу.
Хочется пояснить вот еще что. Вставлять на место искривленные зубья звездочек «с помощью молотка и какой-то матери» дело, на первый взгляд, простое и очевидное, но не благодарное и часто бесполезное. Хотя умельцы делают все, но кататься на таком велике потом Вам, так что думайте сами. Идеально ровно не получится: значит, увеличится скорость износа цепи, а риск сбрасывания ее со звездочек останется.
В односкоростных велосипедах это встречается очень редко, а у многоскоростных обычное явление. Как правильно определять износ цепи описано здесь и повторяться мы так же не будем.
Такое бывает только на велосипедах с переключением передач. Проблема проявляется, когда при кручении педалей велоцепь сама по себе перескакивает на другую звезду. В этом случае нужно правильно настроить переключатели. Обычно это делается двумя регулировочными болтами, обозначенными буквами L и H. Но все нюансы этого процесса в рамках данной статьи мы рассматривать не будем, тем более, что в сети много материалов и видеороликов по этому вопросу.
Вот, например, видео о настройке заднего переключателя скоростей на велосипеде.

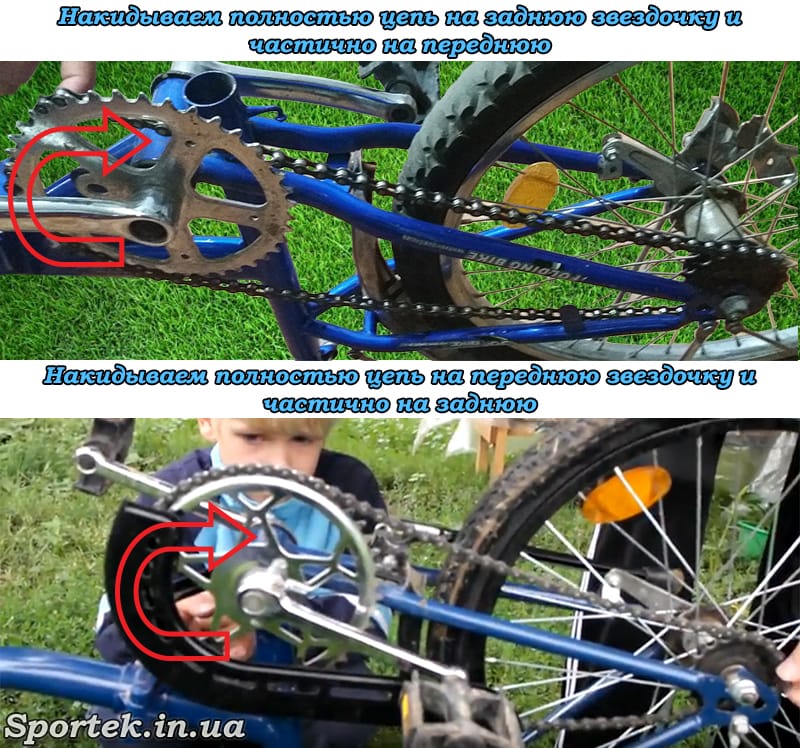

Теперь о том, как поставить слетевшую на односкоростном велосипеде цепь на место.
Идея такая: Сначала она полностью одевается на одну из звезд (обычно на заднюю, но можно и на переднюю) и накидывается на вторую звездочку (переднюю или, соответственно, заднюю), чтобы лежать на части зубьев. Далее при прокрутке педалей по ходу движения цепь захватывается остальными зубьями звездочки и полностью ложится на всю звезду и таким образом одевается.
Алгоритм действий при надевании цепи примерно следующий.
Здесь нужно понимать, что если велосипед стоит вверх ногами, то цепь закидывается на нижнюю часть звезды (по отношению к Вам) и, прокручивая саму звезду за педаль по часовой стрелке, накидываем её на переднюю звездочку целиком. Если начнете накидывать цепь на верхнюю часть звезды по отношению к Вам, то не сможете крутить педали – ведь фактически Вам придется нажимать на тормоз.
Если велосипед находится в нормальном положении (колесами вниз), то опять же накидываете цепь сверху на звезду и крутите педали по часовой стрелке – как если бы ехали вперед.
Как увеличить натяг велоцепи на односкоростном байке
Что бы цепь в следующий раз опять не слетала по причине провисания, лучше сразу увеличить её натяг.
Для этого: Отпустите чуть-чуть гайки на дропаутах, чтобы заднее колесо немного двигалось и потяните его назад. Выставив правильное натяжение велоцепи, потихоньку затягивайте гайки. Только не перекосите заднее колесо и проверьте, что бы оно вращалось строго в вертикальной плоскости и не касалось перьев рамы и крыла.
Не нужно натягивать велоцепь очень сильно, педали будут туго крутиться. Небольшой провис должен быть, но максимум 1-1.5 см.
Если заднее колесо больше некуда двигать – удалите одно звено.
Что делать, если слетела цепь с велосипеда
Если у вас соскочила цепь, необходимо вернуть ее на место. Это не очень сложный процесс, если вы будете следовать нашей инструкции. Для начала советуем надеть перчатки, чтобы не запачкать руки. Если поломка произошла в полевых условиях и защитных перчаток под рукой нет, можно воспользоваться обычным полиэтиленовым пакетом или салфеткой.
На велосипедах с одной и несколькими звездами процесс возвращения цепи на место будет различаться.
На велосипедах с несколькими ведомыми звездами всегда присутствует задний переключатель с пружинным натяжителем цепи. Чтобы вытянуть цепь для установки на нужную звезду, достаточно усилия в пару килограмм.
Посмотрите, на какой передаче установлены передний и задний переключатели передач. Аккуратно высвободите цепь, если она попала между рамой и звездами или спицами и звездами. Не прилагайте существенных усилий, чтобы не повредить ни цепь, ни спицы. Расправьте цепь. Оттянув задний переключатель, наденьте цепь на соответствующую включенной передаче звездочку, убедившись, что цепь ровно легла на ролики заднего переключателя. Затем то же самое повторите на передних звездах. Аккуратно прокрутите педали вперед, чтобы цепь точно оказалась на нужных звездах.
Иногда, попав между звездами и рамой, цепь может повредиться. В этом случае внимательно осмотрите цепь на предмет искривленных, порванных и отсоединенных звеньев. Если такие есть, необходим ремонт цепи прямо на месте – удаление испорченных звеньев или полная замена цепи. Иначе вы рискуете затащить такой цепью задний переключатель в спицы, и тогда уже стоимость ремонта может оказаться немалой.
Как натянуть или подтянуть велосипедную цепь?
Использование велосипеда приводит к изнашиванию его деталей, в том числе к проседанию цепи. Чтобы быстро устранить проблему и избежать неприятных ситуаций, нужно знать, как натянуть цепь на велосипеде, а также как сделать ее короче, снять или заменить.
Использование велосипеда приводит к изнашиванию его деталей, в том числе к проседанию цепи. Чтобы быстро устранить проблему и избежать неприятных ситуаций, нужно знать, как натянуть цепь на велосипеде, а также как сделать ее короче, снять или заменить.
Признаки необходимости процедуры
На велосипедах, которые оснащены планетарной втулкой или у которых нет скоростных переключателей, определить, что цепь надо подтянуть, несложно. Для проверки нужно оттянуть ее книзу до упора. Если дистанция, которую она проходит, более 1-1,5 см, значит, требуется регулировка.
Однако перетягивать цепь не нужно. Интенсивное натяжение вызывает усиление нагрузки при передвижении и быстрый износ трансмиссии. Если при натягивании вниз ее ход не превышает 5 мм, то требуется небольшое послабление. Но делать это нужно аккуратно, поскольку слишком ослабленная цепь может слететь со звездочек.
Определить, нужно ли подтягивать цепь на скоростном велосипеде, можно несколькими методами:
Натяжение цепи
Точное натяжение цепи — главное условие нормальной эксплуатации велосипеда. При чрезмерном натяжении возникают трудности при прокрутке педалей. К тому же компоненты цепной передачи быстро приходят в негодность. В случае если элемент слишком провисает, то возрастает риск его соскакивания при движении.
На велосипеде без передач
При натягивании цепи на обычном велосипеде надо учитывать, что тугое натяжение недопустимо. Оптимальная величина — не более 5 мм.
Вначале нужно перевернуть велосипед, предварительно подложив мягкий материал под сиденье. Это позволит избежать повреждений. Затем ослабляются 2 гайки, скрепляющие заднее колесо. Чтобы настроить нужный уровень провисания, колесо аккуратно передвигается по наклонным пазам. После достижения заданного уровня настройки колесо обратно крепится гайками. Затянуть их нужно крепко, но без особого усилия, чтобы они не повредились.
Работа устройства должна обеспечивать свободный ход педалей. По окончании работ следует проверить, как функционирует велосипед, а также убедиться, что колесная ось находится параллельно каретке.
На ТС со скоростями
Натяжение цепной передачи на транспортном средстве со скоростями проводится благодаря силе жесткости пружины самого переключателя. Но если ее длина будет чрезмерно большой, то с помощью натяжителя убрать провисание будет невозможно. В такой ситуации при движении цепь будет бить по поверхности рамы.
Если длина будет меньше необходимой, то возникнут трудности с переключением скоростей. Кроме того, элементы передачи быстрее износятся.
Чтобы укоротить элемент, прежде всего, нужно поместить его на наибольших задней и передней звездах. Затем потянуть его и сдвинуть переключатель вперед до упора. Чтобы определить наилучшую длину, следует добавить 2 звена.
При другом методе цепочка располагается на наибольшей звезде спереди и наименьшей сзади. Она подтягивается, пока оси роликов окажутся на одной вертикали. На 2 подвесах настраивается длина цепи. Задний маятник фиксируется таким образом, чтобы дистанция между задней трещоткой и передней кассетой звезд была максимальной. После определения нужной длины лишние звенья снимаются.
Удаление лишних звеньев
Не каждую цепь можно сразу устанавливать на велосипед. Это касается, прежде всего, скоростных моделей ТС. Часто перед установкой ее приходится укорачивать путем удаления звеньев.
На обычном велосипеде устанавливается разборная модель. Одно ее звено — это специальный замок. Скоростные модели оснащаются неразборными деталями. Чтобы их разобрать и удалить часть звеньев, нужно обточить головки штифтов на одном из звеньев с помощью наждака. Облегчить задачу по разъединению заклепок поможет специальный инструмент — выжимка. Она позволяет не только быстро удалять лишние звенья, разъединять, снимать цепочку, но и заново собирать ее. Инструмент оснащен 2 пазами. Один дает возможность выжать пин, а второй — впрессовать его обратно.
Работать с выжимкой просто. Определив, какое количество звеньев нужно удалить, следует разъединить, после чего снять цепь. Для этого она зажимается с помощью выжимки, фиксируется и медленно проворачивается вороток по часовой стрелке. Постоянно держится под контролем положение стержня выжимки. Он должен находиться точно в пине цепи. Полностью выдавливать его не нужно.
Во время работы необходимо контролировать усилие вращения. Сначала ход будет тяжелым, затем немного ослабнет. На заключительным этапе он опять станет тяжелым. Затем цепь нужно разъединить и снять. Пин останется на пластине с внешней стороны.
Необходимо отмерить ненужные звенья с той стороны, где нет пина. После этого удалить их и соединить цепь, вдавив пин обратно с помощью выжимки. Следует внимательно проверить место совмещения. Ход пина должен быть равномерным с 2 сторон, а движение в месте соединения — легким и плавным.
Почему проскакивает цепь на велосипеде
Причины ослабевания цепей
Прежде чем приступать натягивать цепь, важно понять одну истину. Для велосипеда так же плохо, когда цепной механизм плохо натянут, как и когда цепная передача перетянута слишком сильно
Самый верный способ проверить натяжение цепи – продавить ее сверху вниз, при этом нормальный уровень провисания не должен быть более 1-1.5 см. Если эта величина далеко за своими пределами, цепную систему необходимо подтянуть.
Еще один симптом, который должен насторожить водителя – это если цепь стала проскакивать.
Начнем с того, что с проблемой провисания чаще всего сталкиваются владельцы обычных односкоростных велосипедов. Все дело в том, что здесь цепь не способна натягиваться автоматически, как в горных или иных подобных видов велосипедов.
Но почему же цепи начинают провисать? Причины здесь две. Во-первых, любая цепь имеет свойство растягиваться, не смотря на то, что она сделана из металла. При этом более дешевые варианты растягиваются сильнее, ну а дорогие фирменные изделия практически не имеют такого свойства.
Во-вторых, цепная система может ослабевать в том случае, если плохо были затянуты гайки заднего колеса, в этой ситуации при нагрузке оно несколько смещается вперед и натяжение цепного механизма ослабевает.
Соскакивает цепь на велосипеде. Чем это опасно?
Если у велосипеда соскочила цепь, то это может привести к ряду опасностей. Начнем с того, что если вы до сих пор используете велосипед старого типа с тормозной втулкой, то при потере цепи вы остаётесь без тормозов. Цепь соскакивает в неподходящие моменты, когда происходит сильная тряска или присутствует большой разгон. Как правило, это те моменты, когда велосипедист летит под горку. Соответственно, потеря тормозов здесь очень нежелательна.
Если же соскочила цепь на велосипеде со скоростями, то такой опасности, как на старом дорожнике с тормозными втулкам нет. У вас ручные тормоза, которые никак не связаны с цепной передачей. Но там появляется другая опасность. Без наличия сцепки с задним колесом из-за соскочившей цепи, приводная передняя звездочка с шатунами начинает свободно вращаться вместе с кареткой. Такая свобода сильно затрудняет движение. Неопытный велосипедист может потерять равновесие или с педали может сорваться нога. Возвращаясь к тому, что цепь чаще всего слетает при интенсивных движениях и высоких скоростях, такая потеря педали станет причиной серьезной травмы. В этом случае гораздо проще решить ситуацию, если у вас установлены контактные педали или хорошие шипованные топталки.
Ещё один неприятный случай – экстремальное катание. Если вы проходите сложный участок или приземляетесь после продолжительного полёта, слетевшая цепь может вызвать очень серьезное падение. Тут и ноги могут соскочить, так как на педали не будет предсказуемой нагрузки, и каретка может несколько раз провернуться от неожиданности. Всё это опасно.
Ну и два случая, которые опасны для всех типов катания – это физическая потеря цепи где-то на трассе или попадание слетевшей цепи в спицы или другие движущиеся части велосипеда. В первом случае нужно будет идти искать цепь, т.к. без неё ехать не получится, а во втором можно сделать сочную черезрульку.
Искривление звена
В процессе эксплуатации, мелких аварий и падений звенья велосипедной цепи могут деформироваться, что неблагоприятно сказывается на всей работе трансмиссионного узла велосипеда. Возможно, проблема заключается в плохом состоянии цепи, что периодически приводит к ее соскальзыванию. Чтобы восстановить работу, нужно выровнять звенья с помощью специального прибора — выжимки. Этот прибор стоит приобрести в магазине запчастей для велосипедов и возить с собой. Он не занимает много места, но в нужный момент может очень существенно помочь. Если деформация занимает большую часть велосипедной цепи или не поддается ремонту, нужно заменить цепь второй и избавиться от деформации зубьев.
Что делать, если проскакивает цепь?
Если цепь проскакивает на байке без передач — достаточно:
Измеряем растяжение цепи
Растяжение цепи не подразумевает её удлинение, она возникает при износе звеньев, ввиду чего между ними увеличивается расстояние, и цепь изнашивается. Возникает некоторое несоответствие в шаге между звёздочек и длиной цепного звена в изношенной части. В результате неправильно работает кассета и вся трансмиссионная система.
Для определения степени износа потребуется:
На основании полученных результатов понимают, насколько необходима замена цепи:
При растяжении от 30,8см езда становится невыносимой. Цепь либо застревает, либо проскальзывает и болтается. Некоторые с помощью выжимки укорачивают цепь на пару звеньев, но надолго решить проблему это не помогает, и в результате они приходят к решению замены деталей.
Замена цепи и кассет
При замене цепи у велосипедистов возникают сложности, которые можно избежать, выполняя следующий алгоритм:
При замене кассет используют:
Алгоритм снятия кассеты:
Алгоритм установки кассеты:
«Успокоитель» цепи
Чтобы исключить риск слёта цепи со звёзд, велосипедисты устанавливают успокоители. Они могут быть оснащены рокрингами — специальными деталями из пластика для защиты звёзд от ударов при прохождении препятствий — бордюров, ям и прочего.
Как их устанавливают успокоители стандарта ISCG:
Почему проскакивает цепь на велосипеде
Первые симптомы неправильного функционирования трансмиссии возникают при переключении передач во время нажатия на педали. Велосипедисты чаще всего это замечают сразу при подъёме в гору, ведь тогда нагрузка на байк – одна из самых сильных.
Причины проскоков цепи на велосипеде:
Растянутая цепь
Самая распространённая причина – это растяжение цепи ввиду длительного использования байка, вследствие чего её составляющие изнашиваются. Основной показатель цепного износа – её длина (в норме она составляет 304,8мм).
В результате пружинка на переключателе не натягивает цепь. Это способствует цепному провисанию и снижению качества переключения передач (что особенно заметно при переходе от малых до высоких скоростей).
Вернуть упругость изношенной детали практически невозможно. Потому для решения ситуации существует только один способ – замена цепи.
Износ звездочек
Деформироваться звёзды могут ввиду износа или механического повреждения, возникшего вследствие удара. И в первой, и во второй ситуации восстановить зубья кассеты невозможно. А потому требуется замена на новую.
Оба фактора одновременно
Также цепь может проскакивать ввиду растянутой цепи и износа звездочек единовременно. Эта закономерность обуславливается следующим: при уменьшении расстояния между цепными роликами одновременно сужаются и зубья звёздочек. Чтобы определить степень изнашиваемости, достаточно сравнить ширину новых и изношенных звёзд.
Причиной единовременного износа цепи и звёздочек также является неправильное переключение скоростей. Это приводит к сильному перекосу цепи, и на некоторые части деталей оказывается повышенное давление, и они быстрее изнашиваются.
При неправильной регулировке суппортов возникают спонтанные перескоки звёзд, слёт цепи или её заклинивание. В этом случае велосипедист может получить травмы, а потому требуется регулировка суппортов с их проверкой во всех положениях. При загрязнениях цепи она также может проскакивать. Устранение признака – своевременная чистка и смазка составляющих.
Зачем?
Моя нынешняя система из двух звезд и цепи поизносилась и пора было начать задумываться о покупке новых звездочек. Так как система планетарная, а она не настолько распространена чтоб пойти и купить в веломагазине новую звезду, то пришлось бы все заказывать в интернете. Но, подумал я, в интернете же есть еще одна интересная штука — ременная передача. Дай, думаю, посмотрю что почем. Посмотрел, прикинул, заказал в этом магазине: www.bikesonline.com. Несмотря на цену, больше всего хотелось попробовать что-то новое, а так же избавиться от грязной цепи.
Что в итоге получилось
Рассчет соотношений звезд и ремня делается при помощи фирменного калькулятора.
Инструкция по использованию ремня на русском языке: russian-owners-manual-gates-carbon-drive.pdf
Размыкание рамы сделал просто: распилил, накинул сверху муфту с прокладкой из камеры. Сидит крепко, эксплуатация покажет целесообразность колхозить что-то более крепкое.
Есть один косяк. По калькулятору посчитал звездочки и длину ремня чтоб передаточное отношение сохранить таким же как было с цепью, но видимо что-то пошло не так и оно оказалось немного другим. Теперь первая скорость где-то между 2 и 3 скоростями на бывшей цепной трансмиссии. Передняя звезда (шкив) великовата и чтоб сохранить прямую линию между звездами, пришлось ставить ее вплотную к раме. Зазор между ней и рамой чуть меньше миллиметра. Придется заказывать звезду меньшего количества зубьев, а заодно можно и ремень запасной прикупить.
Пофиксил путем установки нового шкива впереди.
Натяжное цепное устройство – как оно работает
Натяжитель устанавливается вместе с задним переключателем скоростей на велосипедах с многоскоростной открытой трансмиссией. Дополнительно могут ставиться на другие типы велосипедов, например, с планетарной системой управления. Простая конструкция этого устройства обеспечивает четкую фиксацию велосипедной цепи, а также защищает от слета в случае сильного вытягивания.
Оптимальное положение роликов натяжителя – параллельно задней системе звезд, то есть цепь ходит по нему прямо и без перекосов. В противном случае погнут держатель системы переключения. Для его выравнивания нужно схватить и потянуть все устройство (переключатель), а не только натяжитель.
Схема заднего переключателя с натяжителем
Как правильно натянуть цепь на велосипеде при необходимости?
Важнейшим элементом в конструкции как детского, так и взрослого профессионального велосипеда является цепь, которая определяет качество поездки, плавность хода и мягкое переключение передач.
Перед тем как натянуть цепь на велосипеде, необходимо убедиться в том, что длина её подобрана верно: в нормальном состоянии цепь может находиться в чуть свободном состоянии, провисая на 3 мм, но не больше.
Вообще, вопрос, как правильно натянуть цепь на велосипеде, актуален всегда, поскольку она является частью определяющего движение механизма и будет чаще требовать за собой ухода вследствие большого числа трущихся деталей.
Итак, чтобы натянуть цепь на велосипеде, который имеет лишь одну передачу, следует, во-первых, перевернуть его вверх ногами, поставив его на сидение и рулевую колонку.
Далее необходимо ослабить крепления заднего колеса (в большинстве случаев колесо крепится с помощью эксцентриков или гаек), но не снимать его полностью. Затем следует найти специальный регулирующий паз, который называется дропаутом (от англ.
‘’drop out’’ – опустить), и передвигать колесо в ту или другую сторону. После того, как необходимая длина цепи подобрана, колесо следует закрепить обратно, следя при этом за тем, чтобы плоскость оси колеса была параллельна плоскости вала каретки (это предупредит развитие «восьмёрки»).
Важно знать, что натягивать слишком сильно цепь не имеет смысла по двум причинам: во-первых, крутить педали при чересчур натянутой цепи очень сложно, а во-вторых, полный износ элементов цепи наступает гораздо быстрее. Натянуть цепь на велосипеде с передачами несколько проще, поскольку частично она регулируется параллелограммным переключателем (на принципе настройки длины и жёсткости цепи основано само переключение передач), однако слишком длинную цепь даже механика не сможет скомпенсировать, вследствие чего возможно появление проблем с движением велосипеда на средних скоростях
Для начала регулировки длины цепи на велосипеде с передачами необходимо также установить его вверх колёсами, после чего переключиться на самую большую звёздочку и спереди, и сзади, определяя таким образом верхние передачи
Натянуть цепь на велосипеде с передачами несколько проще, поскольку частично она регулируется параллелограммным переключателем (на принципе настройки длины и жёсткости цепи основано само переключение передач), однако слишком длинную цепь даже механика не сможет скомпенсировать, вследствие чего возможно появление проблем с движением велосипеда на средних скоростях. Для начала регулировки длины цепи на велосипеде с передачами необходимо также установить его вверх колёсами, после чего переключиться на самую большую звёздочку и спереди, и сзади, определяя таким образом верхние передачи.
После этого задний переключатель следует отвести за цепь максимально вперёд, а цепь на системе переключения (где педали) также увести немного вперёд, дабы определить оптимальную длину цепи. Затем цепь отпускается и аккуратно надевается на специальные зубчики.
Смысл заключается в том, что после полного прогона цепи механический переключатель с помощью роликов подберёт нормальное положение. Его, разумеется, при желании можно намертво зафиксировать в том или ином состоянии, однако в этом случае переключение осуществлять будет невозможно.
Для цепи стоит найти такое положение, при котором оси роликов переключателя если не соединяются в одну вертикальную линию, но, по крайней мере, близки к этому.
Причины
Существует целый ряд причин, по которым слетает цепь. Они представлены в списке ниже:
Теперь ознакомимся с каждой проблемой поподробнее. Здесь мы также предложим варианты решения возникающих трудностей.
Слабое натяжение
Если ваша цепь слетает на велосипеде без передач, все, что необходимо, – раскрутить две гайки на оси заднего колеса, а затем потянуть его на себя. Закрутите гайки, но при этом следите, чтобы колесо не смещалось ближе к центру рамы. Выполнив эти действия, вы увидите, что цепь не будет провисать. Соответственно, вероятность того, что она снова слетает, полностью исключится. А вот в случае с возникновением этой проблемы на скоростном велосипеде придется попотеть. В переключателе передач установлена специальная пружинка, которая вытягивает цепь автоматически. При длительном использовании она теряет свою упругость, что и приводит к подобным проблемам. Поскольку трансмиссия неразборная, придется менять переключатель на новый.
Искривление одного или нескольких звеньев
С такой проблемой можно встретиться довольно редко, но она все равно может побеспокоить в любой момент. Если вы заметили, что звенья искривлены, у вас есть два варианта. Первый – полностью заменить цепь. Второй – избавиться от согнутых звеньев, используя специальную выжимку. На велосипедах без регулируемой трансмиссии этот способ не применить. На моделях с переключателями передач рекомендуется прибегать к такому методу в качестве временного решения.
Согнутое звено
Деформация одного или нескольких зубьев в передней или задней звезде
Почему зубья могут деформироваться? Первая очевидная причина – в результате удара, вторая – в результате сильного износа. В любом случае, если цепь спадает исключительно из-за проблем с зубьями кассеты, значит, необходимо заменить ее на другую.
Цепь растянута в результате длительного использования
Такое бывает в процессе износа. Пружинка переключателя не может нормально натянуть ее, она постоянно провисает. В данном случае есть только один выход – заменить цепь на новую. На практике редко можно встретить велосипеды, в которых цепь растянута и перескакивает при переключении передач. Восстановить ее упругость фактически невозможно.
Простой способ проверить цепь на предмет растяжения
Неправильно настроен передний или задний переключатель
Такое бывает только на велосипедах с передачами. Все, что надо сделать, – максимально точно настроить задний переключатель. Заметить проблему достаточно просто: цепь может произвольно перескакивать на другую передачу в процессе вкручивания педалей с большой силой, но при этом вы не будете нажимать на лепесток манетки. На корпусе переключателя присутствует два болта, с помощью которых надо отрегулировать предел хода механизма.
Регулировочные болты на заднем переключателе
Если вы видите, что ваша цепь слетает, далеко не всегда это значит, что надо менять ее целиком. Вполне возможно, проблема заключается в чем-то другом. Если вы не хотите, чтобы она слетела в самый неподходящий для этого момент, рекомендуем время от времени проводить техническое обслуживание. Предельно тщательно проверяйте трансмиссию на предмет износа. Простая проверка перед выездом поможет вам избежать серьезных травм, особенно если вы предпочитаете кататься в агрессивном или даже экстремальном стиле. Надеемся, советы, изложенные выше, помогут вам избежать поломок в будущем.
Регулировка на велосипеде со скоростями
Величина натяжения цепи на велосипеде с задним параллелограммным переключателем задаётся всецело силой жёсткости пружины самого переключателя. Но если цепь будет слишком длинной, то этот натяжитель не сможет скомпенсировать её провисание, и она станет бить по раме. Особенно это актуально для велосипедов с коротким задним перебрасывателем. Слишком короткая цепочка затрудняет переключение передач. Она станет причиной ускоренного износа деталей передачи. В первую очередь это относится к двухподвесным велосипедам.
Очень часто при установке на скоростной велик новой цепи необходимо укоротить её длину, то есть убрать несколько звеньев.
Есть два способа определения того, сколько звеньев нужно убрать:
На двухподвесах настраивать длину цепи правильнее будет, придавив задний маятник до позиции, когда передняя кассета звездочек максимально удалена от задней трещотки. Пометив нужную длину, лишние звенья можно удалить.
Регулировка натяжения на велосипеде без передач
Правильно натянутая цепь на велосипеде без скоростей должна быть немного свободной на величину провисания около 5 мм.
Чтоб натянуть цепь на обычном бесскоростном велосипеде, нужно:
Закреплять заднее колесо нужно только в положении, когда его ось параллельна валу каретки.
При чересчур натянутой цепи вращать педали на велосипеде становится очень тяжело, детали цепной передачи быстро изнашиваются. Тогда как провисшая цепочка может соскочить со звездочек, и дальше ехать уже точно будет невозможно.
Если колесо уже уперлось в край дропаутов, его больше некуда отодвигать, а цепная лента по-прежнему болтается, тогда потребуется удалить парочку звеньев.
Впечатления после месяца езды
Ездил на велике в разную погоду. Условия были следующие:
Чем отличается эта система от цепи по моим ощущениям?
Из минусов пока могу сказать об особенностях езды в говнолине. Если падающую грязь с камешками цепь просто перемалывает либо выдавливает, то попавшие на ремень камушки в некоторых случаях могут блокировать трансмиссию, т.к. шкив прижимает камушек к ремню, а последний не растягивается. Если приложить сил больше, можно сломать что-то из трансмиссии. Правда подобная проблема возникла когда колеса намотали килограмм 10 глины перемешанной с камушками и песком. Обычно в таких случаях принято толкать велосипед пешком, потому что все в велосипеде в таких условиях умирать начинает с повышенной скоростью. Хорошо, что случается подобное достаточно редко.
Еще фоточка после двух месяцев езды.
Причины проскоков цепи через звезды
Неполадки «плохого поведения» трансмиссии проявляются при нагрузке: давлении на педали при переключении передач. Особенно ярко выражено проскальзывание при движении в гору, когда эта нагрузка максимальна. Эта закономерность одинаково справедлива и для синглспида, и для скоростного велосипеда. Разберемся, что служит тому предпосылкой, и можно ли это исправить.
Причины, по которым происходит срыв звеньев цепи со звезд, просты и прозрачны:
Последний вариант встречается чаще всего, если цепь или кассета ранее не менялись по отдельности.
Показателем износа цепи является ее длина. Стандартная величина составляет 304, 8 мм. Растягивание ведет к тому, что сильнее стачиваются зубчики сначала малых, а затем больших звезд, из-за чего эффективность переключения передач на скоростном велосипеде в разы падает. Особенно заметно удлинение скажется на переходе от низших к высшим скоростям.
Если расстояние между роликами цепи увеличивается, то ширина звездочных зубьев уменьшается. Заметить выработку можно легко своими глазами. Для вычисления степени сточки сравниваются толщины зубьев изношенной и новой звезды одинаковых размеров.
И, наконец, еще одна причина, почему трансмиссия быстро изнашивается – это неправильное переключение передач. Для простоты запомним раз и навсегда:
Правильное использование системы переключения передач позволяет избежать чрезмерного перекоса цепи, из-за которого детали испытывали бы колоссальный износ.
Так пользоваться передачами нельзя
Небольшая зарисовка из жизни ремня
Здесь можно прочитать про весь остальной собранный мной фатбайк
Дополнение #1
По результатам лета 2017 года, года было много непростых маршрутов могу сказать следующее — ремень на месте, он целый, следов износа незаметно. Запасной ремень лежит уже пять лет. Так и живем.
Дополнение #2
Прошло 5 лет. Решил поменять переднюю звезду. Она немного подустала, но в общем и целом вполне еще была живая. Просто износилась и я решил ее поменять. Вот сравнение новой и старой. Кстати новую нашел на китайской алибабе. У них вышло 39 долларов за штуку.
Дополнение #3
Когда сухо, много пыли или наоборот — грязно, ремень имеет свойство скрипеть. Это частички абразива трутся между зубьями ремня и звезды. В походе обычно это решалось поливанием ремня водой. В этом году нашел замечательное средство, решающее проблему скрипа и соответственно износа. Жидкое было. Самое дешевое в пакетике как майонез. С крыжечкой. 40 рублей за штуку. 2/3 ушло на герметик (кстати работает замечательно и зимой и летом, забыл про подкачивание колес), а остальное вожу с собой и смазываю ремень. Скрипа не стало. В дождь ремень покрывается пеной, все это можно легко смыть и ремень остается чистый. Достаточно его еще раз немного смазать жидким мылом и когда все это высохнет, скрипа не будет.
Состояние ремня на июнь 2018 года.
Удаление звеньев
На обычный велосипед без скоростей ставятся разборные цепи, у них на одном из звеньев имеется замок. На большинство современных байков со скоростями ставятся неразборные цепочки с одинаково хорошо заклепанными всеми звеньями. Разобрать цельную заклёпанную цепочку несложно, достаточно лишь обточить на наждаке головки штифтов на одном из её звеньев. Ещё легче и боле аккуратно можно рассоединить заклепки при помощи специального инструмента — выжимки.
Нужно заметить, что выжимка — это универсальный инструмент. С её помощью можно не только выдавить фиксирующий штифт, но и заново заклепать разобранную цепь. Многие выжимки имеют две рабочие канавки: одна нужна для выпрессовки штифта из ролика, а вторая – для запрессовки. Установочное место, расположенное дальше от давящего винта, предназначено для расклёпки штифтов цепи. Подробнее о пользовании подобным инструментом можно узнать из следующего видео.
