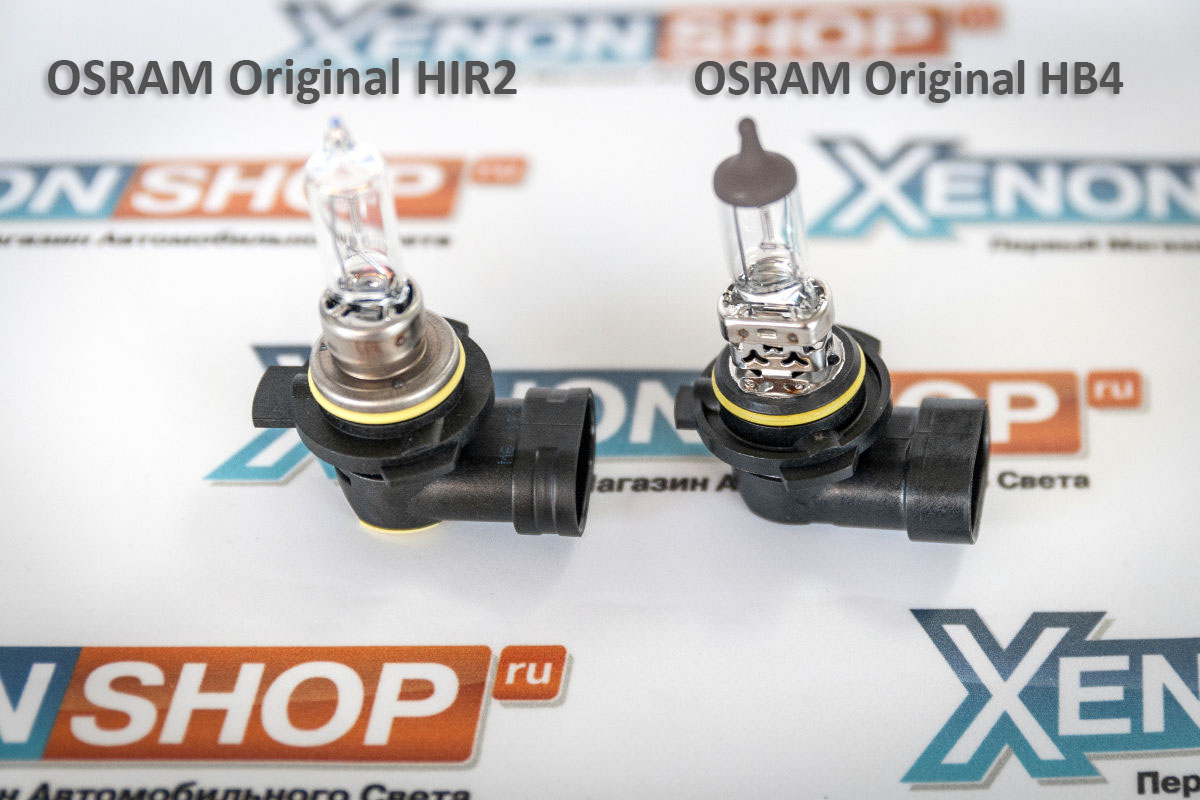

Сравнение галогеновых ламп OSRAM Original HIR2 и OSRAM Original HB4. Как сделать из лампы HIR2 цоколь HB3/HB4
Для бывалых автомобилистов не секрет, что галогеновые лампы с цоколем HIR2/9012 – самые яркие из всех галогенок с пластиковым основанием. Происходит это за счет технологии изготовления таких ламп, сокращение HIR расшифровывается Halogen Infrared Reflective, что в свою очередь означает внутреннее инфракрасное покрытие стеклянной колбы.
Для начала нужно уделить внимание различиям галогеновых ламп HIR2/9012 и HB4/9006, HB3/9005. Эти три лампы очень похожи между собой, но все-таки имеют небольшие различия в конструкции пластикового каркаса, что, впрочем, не помешает без труда сделать из галогенки HIR2 лампу для цоколей HB3 и HB4, тем самым увеличив яркость головного света.
Как сделать из лампы HIR2 цоколь HB3/HB4
Все очень просто: основные различия заключаются в размерах пластиковых лепестков на основании лампы.
Второе различие заключается в еще одном лепестке, отмеченным синими стрелками (2) на фотографии слева – вот его в случае переделки HIR2 в HB3/ HB4 как раз и потребуется уменьшить в размерах, сделав уже напильником или кусачками (на этой фотографии мы его уже срезали). Но опять же, если нам бы потребовалось из лампы HB3/HB4 сделать лампу HIR2, то мы бы не трогали этот лепесток, а работали бы с тем, о котором говорилось в предыдущем абзаце.
На правой фотографии оранжевой стрелкой (3) указана лампа HIR2 с уже спиленным лепестком, зеленой стрелкой (4) обозначена лампа HIR2 с исходным лепестком, фиолетовой стрелкой (5) указана лампа HB4.
Есть еще одно небольшое отличие ламп HIR2 от HB3: разные пазы в фишке – у ламп HIR2 и HB4 они идентичны (один паз по центру фишки, красная стрелка (1)), а у ламп HB3 по центру не один, а два паза (синяя стрелка (2)), поэтому, в случае переделки галогеновых ламп HIR2 в HB3, то единственный центральный паз нужно срезать. Мы тестировали на лампе HB4, поэтому проводили манипуляции только с центральным лепестком и паз в фишке не трогали.
Фактически стоимость HIR2 выше в три раза, чем у HB3 и в полтора, чем у HB4, но зато если посмотреть на сравнение качества света галогеновых ламп OSRAM Original HIR2 и OSRAM Original HB4, то первые светят сильней примерно на 25% (HB4 – 1.44 килолюкса, HIR2 – 1.77 килолюкса), сглаживая тем самым ценовую разницу.
Касательно маркировки Sylvania на лампах HB4 и HB3 : это дочерняя компания корпорации OSRAM, которая производит лампы для американского рынка, а цоколя HB3 и HB4 как раз чаще всего встречаются на американских автомобилях. Это не значит, что лампа с такой маркировкой неоригинальная – если приглядеться, то на фотографии, где лампа с цоколем HB4, как раз присутствует географическая метка USA.
Маркировка автоламп, как правильно выбрать лампу по назначению и цоколю
Лампы головного освещения классифицируются не только по принципу действия. Они могут иметь различную конструкцию колбы, спиралей и цоколя, что зависит от назначения.
Рекомендуем прочитать.
Лампы головного освещения классифицируются не только по принципу действия. Они могут иметь различную конструкцию колбы, спиралей и цоколя, что зависит от назначения. Правилами ЕЭК ООН, на основании которых регламентируются требования к световым приборам машин, классифицируются лампы по таким типам: H1, H2, H3, H4, H7, HB1, HB2, HB3, HB4, D1, D2 (последней маркируются лампы газоразрядные). Лампы H1 используются в противотуманных фарах (рис.), однако их основным предназначением являются фары дальнего света в 4-ехфарной системе головного освещения (к примеру, ВАЗ 2106, BMW).
Лампы H2 обычно используются в противотуманных фарах некоторых автомобилей французского производства и в дополнительной оптике Hella, лампы H3 с т.н. проводом-хвостиком встречаются гораздо чаще – исключительно в противотуманных фарах. Применение однонитевой лампы H7 и двухнитевой H4 предусмотрено международными нормами в традиционной 2-ухфарной европейской системе освещения типа CR. Недавно появившиеся лампы H7 в основном применяются на автомобилях, которые были выпущены после 1995 года, и оборудованы фарами, имеющими свободную форму.
Лампы HB1, HB2, HB3, HB4, соответствующие американским стандартам, обычно устанавливаются на американские и некоторые японские авто. Нестандартную конструкцию цоколя можно назвать основной особенностью этих ламп. Двухнитевые фары HB1 и HB2 предназначены для американских автомобилей, однонитевые HB3 и HB4 чаще можно встретить на японских машинах. А главное отличие заключается в том, что с 1957 года в странах Европы принято асимметричное распределение света с четкой границей света и тени, а также с лучшим освещением обочины для пассажиров. Однако использование фар со светотеневой границей было разрешено только с 1997 года. Хотя делать обязательно это не заставляли. Свет «американских» фар полностью ослепляет встречных водителей, распределяясь практически симметрично. Кроме того, американцы осуществляют только вертикальную регулировку фар. Необходимо также отметить, что в США и Канаде нет единого порядка сертификации осветительных приборов.
На рисунке можно увидеть, как выглядят схемы американского (снизу) и европейского (сверху) светораспределения на измерительном мониторе, расстояние которого от фар составляет 25 метров.
Многие производители вместе с галогенными простыми выпускают всесезонные или другие лампы, имеющие улучшенные характеристики.
Лампы с увеличенным сроком службы (долговечные)
Производители рекомендуют данную продукцию профессионалам, чьи автомобили круглосуточно эксплуатируются, гарантируя тем самым их удвоенную долговечность. Срок их службы продлевается специальным составом газовой смеси-наполнителя и особой технологией изготовления нити накаливания. К тому же, комплексом технологических мер обеспечивается большой уровень вибростойкости данных источников света.
Osram, у Philips и Narva обозначаются одинаково — LongLife,
Разница между лампами HIR2/9012 и HB3/9005, HB4/9006. Как переделать цоколь из HB3, HB4 в HIR2
По первым внешним признакам, это одинаковые лампы, но если присмотреться повнимательнее можно увидеть разницу:
Разница во внешнем виде на фото
Как переделать из HB4 или HB3 в HIR2/9012?
Новая лампа HIR2/9012 не так много где используется, при этом считается самой яркой штатной галогеновой лампой с пластиковым основанием. Исходя из её редкости, а так же качеств, цена таких ламп выше в несколько раз самых распространённых, похожих аналогов. Но если надо сэкономить или рядом нет магазинов с лампами 9012, есть решение! Можно переделать галогеновую лампу HB4 или HB3, чтобы её возможно было бы установить в линзу с форматом HIR2.
Для этого надо поработать кусачками и/или напильником/надфилем.
Последствия переделки
Важно сказать, что галогеновые лампы HIR2/9012 все-таки по своим характеристикам считается самой яркой, и при установке ламп HB4 будет присутствовать потеря яркости, как минимум из-за двух вещей:
В случае с HB3/9005 основной минус заключается в повышенной температурной отдаче ламп. Отражатели и при штатных 55 Вт выгорают очень быстро на многих машинах, а повышение на 5 Вт просто ускорит этот процесс.
Помимо этого лампы HB3 и HB4 будут неплотно прижиматься в посадочное место фары из-за того, что у лампы с цоколем HIR2/9012 центральный лепеток шире и длиннее.
