Цпу что это на судне
Системы ДАУ. Посты управления
Автоматизация судов — это процесс, при котором функции управления судном и его оборудованием, ранее выполнявшиеся человеком, передаются приборам и техническим устройствам. Автоматизация судовождения обеспечивает безопасность рейсов судов. При комплексной автоматизации судовых энергетических установок повышается надежность и экономичность работы оборудования, увеличивается производительность и улучшаются условия труда плавсостава, сокращается его численность.
Объектами автоматизации на судне являются: 1) главные двигатели, 2) котельные установки, 3) судовая электростанция, 4) компрессоры сжатого воздуха, 5) балластные, осушительные системы, 6) реф. установки и системы кондиционирования, вспомогательные механизмы и др.
Эффективность использования судовых энергетических установок (СЭУ) в большей степени определяется уровнем автоматизации и качеством управления различными режимами их работы.
В зависимости от уровня автоматизации судну присваивается знак автоматизации.
Знак A3 распространяется на суда с главными двигателями мощностью до 1500 кВт и упрощенной электростанцией вследствие использования электрогенераторов с приводом от главного двигателя.
Суда со знаком A2 в символе класса должны быть оборудованы системами автоматизации в объеме, позволяющем производить дистанционное автоматизированное управление с мостика главными механизмами и движителями, обеспечивающими требуемое маневрирование судном. Предусматриваемое оборудование автоматизации при всех условиях плавания, включая маневрирование, должно обеспечивать такой же уровень безопасности судна, как и на судах с вахтой в машинных помещениях. Должно быть предусмотрено дистанционное управление из центрального поста управления (ЦПУ) главными и вспомогательными механизмами,
Все оборудование, устанавливаемое в машинных помещениях, должно быть приспособленным к работе в условиях без вахтенного обслуживания.
По согласованию с Регистром допускается выполнение отдельных операций (пополнение цистерн, очистка фильтров и т. п.) с местных постов управления, если эти операции будут выполняться с определенной периодичностью (не чаще 1 раза за 12 ч).
Знак автоматизации А1 присваивается судну в том случае, если энергетическую установку можно нормально эксплуатировать без постоянной вахты как в машинном отделении, так и в ЦПУ. При эксплуатации судна со знаком А1 изменение режима работы энергетической установки задается с мостика общей командой.
Для управления скоростью и направлением движения судна служит система дистанционного автоматизированного управления (ДАУ). Дистанционное автоматизированное управление — это управление, с помощью которого можно задавать желаемый режим работы механизма, воздействуя на элемент управления (например, регулирующий рычаг или рукоятку). Система управления в дальнейшем выполняет самостоятельно все промежуточные действия;
Судовые средства автоматизации
В составе судовых средств автоматизации находятся:
· панели управления и контроля,
· операторские станции, датчики,
· разнообразные программируемые средства для работы с информацией (получение, обработка и передача по интерфейсным каналам),
· основные и резервные источники питания,
· устройства преобразования и коммутации сигналов.
Для управления судовой силовой установкой на судне организованы посты управления:
1. Ходовой мостик, включая крылья
3. Местное управление
4. Аварийное управление
Требования Регистра к ДАУ
1.Управление ГД должно быть полностью автоматизировано и осуществляться одной рукояткой без выдержки времени.
2.Ручное управление должно совмещаться с рукояткой машинного телеграфа, но система питания машинного телеграфа должна быть отдельной от системы питания ДАУ.
3.Система ДАУ должна обладать высокой точностью задания оборотов (±1,5%).
4.Система должна обеспечивать резервное управление из машинного отделения, которое может быть автоматическим или ручным дистанционным.
5.Переход на такой вид управления должен происходить не более чем за 10 сек.
6.Переключение постов управления осуществляется из машинного отделения.
7.Помимо основного поста управления в рулевой рубке могут устанавливаться дублирующие посты управления на крыльях мостика.
8.Система ДАУ должна обладать консерватизмом, т.е. в случае нарушения питания заданный режим сохраняется на время не менее 5 минут.
9.При исчезновении питания должно автоматически включаться резервное (аварийное) питание.
Центральный пост управления судна
Источник:
«УРОВНИ ВИБРАЦИИ НА МОРСКИХ СУДАХ. САНИТАРНЫЕ НОРМЫ. СН 2.5.2.048-96»
(утв. Постановлением Госкомсанэпиднадзора РФ от 21.02.1996 N 4)
Смотреть что такое «Центральный пост управления судна» в других словарях:
Славутич (корабль управления) — ССВ 109 «Приднепровье» «Славутич» укр. Славутич … Википедия
Внешние воздействия — воздействия природных явлений и деятельности человека, например, землетрясения, ураганы, штормы, тяжелые ледовые условия, крены и дифференты судна, затопление помещений судна, навигационные происшествия (столкновения судов, посадка на мель,… … Словарь-справочник терминов нормативно-технической документации
НП 029-01: Правила ядерной безопасности ядерных энергетических установок судов — Терминология НП 029 01: Правила ядерной безопасности ядерных энергетических установок судов: Внешние воздействия воздействия природных явлений и деятельности человека, например, землетрясения, ураганы, штормы, тяжелые ледовые условия, крены и… … Словарь-справочник терминов нормативно-технической документации
Санитарные правила: Санитарные правила для морских судов СССР — Терминология Санитарные правила: Санитарные правила для морских судов СССР: 1.4.6. Вместимость валовая вместимость по Правилам Регистра СССР. Определения термина из разных документов: Вместимость 1.4.7. Должно означает обязательное выполнение… … Словарь-справочник терминов нормативно-технической документации
СН 2.5.2.048-96: Уровни вибрации на морских судах — Терминология СН 2.5.2.048 96: Уровни вибрации на морских судах: 3.10. Доза вибрации интегральная величина, учитывающая вибрационную энергию, воздействующую на человека за определенный промежуток времени. Суточная доза воздействие за 24 часа.… … Словарь-справочник терминов нормативно-технической документации
Подводные лодки типа «Калев» — Подводная лодка Название = ДПЛ типа «Калев» Оригинал названия = Kalev class Иллюстрация: Подпись = «Калев» и «Лембит» у пирса Флаг = Порт = Спущен = Выведен = Статус = Тип = Торпедно минная подводная лодка… … Википедия
Подводные лодки типа «Калев» — ДПЛ типа «Калев» Kalev class … Википедия
Список аббревиатур — Это служебный список статей, созданный для координации работ по развитию темы. Данное предупреждение не устанавливается на информационные списки и глоссарии … Википедия
Приборная панель — Для термина «Консоль» см. другие значения. Для термина «Панель» см. другие значения. Приборная панель (консоль) название группы приборов, совмещённых в одной конструкции. Содержание 1 Автомобильная приборная панель … Википедия
Центральный пост управления СЭУ

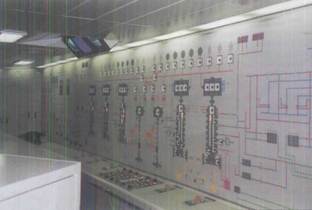

На современных судах в машинном отделении находится звукоизолированная выго
родка – ЦПУ ( центральный пост управления ), в котором размещен пульт управления су-
В этот пульт встроены различного рода системы управления и информационно-из-
мерительные системы, контролирующие параметры СТС и выдающие информацию на главный дисплей ЦПУ ( рис. 8.12, б ).
Fig. 8.12. Тhe engine control room or сentral control station ( a ); main engine and auxi
liary machinery data display ( б )
Рис. 8.12. Центральный посту управления ( а ); дисплей для вывода параметров главного двигателя и вспомогательных механизмов в ЦПУ ( б )
Устройство самодиагностики, встроенное в пульт, позволяет через спутник переда-
вать информацию о неисправностях в береговую автоматизированную систему сбора и обработки информации, с последующим принятием необходимых для судна мер.
На некоторых судах ( не очень новых ) для контроля параметров СТС и вывода ин-
формации о них используются отдельные щиты ( рис. 8.13, а ) и панели ( рис. 8.13, б ).
Fig.8.13. Ballast tanks water level checking panel ( а ); вilgepumps control system
Рис. 8.13. Шит замера уровня воды балластных танков ( а ); панель системы управления осушительными насосами
Также могут выполняться в виде отдельных панелей системы контроля и сигнализа
ции критических параметров главного двигателя (аварийное уменьшение скорости главно-
го двигателя, увеличение температуры масла и выпускных газов, уменьшение давления масла и охлаждающей воды) ( рис. 8.14, а ).
Fig. 8.14. Signal system of main engine critical data ( a ); сontrollable pitch propeller control panel ( б )
Рис. 8.14. Система сигнализации критических параметров главного двигателя ( а );
пульт контроля и управления винтом регулируемого шага ( б )
Часто в ЦПУ располагают в виде отдельного устройства пульт контроля и управле-
§8.7. Классы автоматизации судов
В начале 60-х годов численность экипажей на судах составляла 50-60 человек.
Это объяснялось двумя причинами:
1. низким уровнем автоматизации СТС;
2. необходимостью выполнения ремонтных работ силами экипажа.
Стремление повысить безопасность мореплавання ( надежность судна ) и облегчить работу экипажа привело к широкому внедрению автоматики на судах и одновременно –
к сокращению численности экипажей.
Один из путей такого сокращения – уменьшение состава машинной команды за счёт автоматизации СЭУ.
Сокращать палубную команду опасно – на ходу на мостике постоянно должны на-
ходиться вахтенные помощник и матрос, здесь экономить на людях нельзя.
В настоящее время, в зависимости от уровня автоматизацииСЭУ ( главного дви-
1. на судах класса А1 постоянная вахта в ЦПУ и МО не несется как на ходу, так и на стоянке;
2. на судах класса А2 постоянная вахта на ходу несется в ЦПУ и не несется в МО;
при этом мощность СЭУ – свыше 2250 кВт;
3. на судах класса АЗ постоянная вахта на ходу несется в ЦПУ и не несется в МО;
при этом мощность СЭУ – менее 2250 кВт.
Иначе говоря, классы А2 и А3 отличаются только мощностью СЭУ – свыше 2250 кВт для класса А2 и менее 2250 кВт для класса А3, но имеют одинаковый объем автома-
тизации СЭУ, при котором нужна постоянная вахта в ЦПУ и не нужна в МО.
С начала 90-х годов ХХ века на судах стали использовать компьютерные сети, в со-
став которых входили несколько локальных и один центральный ( на навигационном мо-
Для классификации таких судов Правила Регистра предусматривает буквенные до
полнения после цифрового обозначения класса автоматизации, а именно: «К» или «И».
ления судовой энергетической установкой построена на основе компьютеров ( одного цен
трального и нескольких локальных ).
ления судовой энергетической установкой ( СУ СЭУ ) интегрирована ( встроена, является составной частью ) в общесудовую систему управления ( ОССУ ). Иначе говоря СУ СЭУ является подсистемой по отношению к ОССУ.
В состав ОСУ, кроме СУ СЭУ, входят несколько других, например, система управ-
ления навигационным комплексом, система управления грузовыми операциями ( на танке-
Для высокоскоростных судов – на подводных крыльях ( СПК ) и воздушной подуш
ке ( СВП ) обозначение класса автоматизации имеет дополнение в виде буквы «с»: Ас.
Судовые средства автоматизации
В составе судовых средств автоматизации находятся:
· панели управления и контроля,
· операторские станции, датчики,
· разнообразные программируемые средства для работы с информацией (получение, обработка и передача по интерфейсным каналам),
· основные и резервные источники питания,
· устройства преобразования и коммутации сигналов.
Посты управления
Для управления судовой силовой установкой на судне организованы посты управления:
1. Ходовой мостик, включая крылья
2. ЦПУ
3.
Местное управлениеАвар4.Аварийное управление
4. Требования Регистра к ДАУ
1.Управление ГД должно быть полностью автоматизировано и осуществляться одной рукояткой без выдержки времени.
2.Ручное управление должно совмещаться с рукояткой машинного телеграфа, но система питания машинного телеграфа должна быть отдельной от системы питания ДАУ.
3.Система ДАУ должна обладать высокой точностью задания оборотов (±1,5%).
4.Система должна обеспечивать резервное управление из машинного отделения, которое может быть автоматическим или ручным дистанционным.
5.Переход на такой вид управления должен происходить не более чем за 10 сек.
6.Переключение постов управления осуществляется из машинного отделения.
7.Помимо основного поста управления в рулевой рубке могут устанавливаться дублирующие посты управления на крыльях мостика.
8.Система ДАУ должна обладать консерватизмом, т.е. в случае нарушения питания заданный режим сохраняется на время не менее 5 минут.
9.При исчезновении питания должно автоматически включаться резервное (аварийное) питание.
Система охлаждения Система охлаждения предназначена для отвода тепла от деталей двигателя, подверженных нагреву горячими газами и для поддержания допустимых температур, определяемых жаропрочностью материалов, термостабильностью масла и оптимальными условиями протекания рабочего процесса. В зависимости от конструкции ДВС количество тепла, отводимого в охлаждающую жидкость, составляет 15—35 % тепла, выделяемого при сгорании топлива в цилиндрах.В качестве охлаждающей жидкости используется пресная и забортная вода, масло и дизельное топливо.Для судовых ДВС используются проточная и замкнутая системы охлаждения. При проточной системе охлаждение двигателя осуществляется забортной водой, прокачиваемой насосом. Система забортной воды включает следующие основные элементы: кингстонные ящики с кингстонами, фильтры, насосы, трубопроводы, арматуру и приборы управления, сигнализации и контроля.Проточная система охлаждения проста по конструкции, требует небольшого количества насосов, но двигатель охлаждается относительно холодной забортной водой (не более 50—55 С). Выше температуру поддерживать нельзя, так как уже при 45 С начинается интенсивное отложение солей на поверхности охлаждения. Кроме того, все полости системы, в которых протекает охлаждающая забортная вода, сильно загрязняются шламом. Отложения солей и шлама значительно ухудшают теплопередачу и нарушают нормальное охлаждение двигателя. Омываемые поверхности подвергаются значительной коррозии.
Замкнутый внутренний контур служит для охлаждения двигателя, а проточный внешний — для охлаждения холодильников пресной воды и масла.Циркуляция воды по замкнутому контуру осуществляется при помощи центробежного насоса 8, подающего воду в нагнетательный трубопровод 10, из которого по отдельным патрубкам она подводится к нижней части блока двигателя для охлаждения каждого цилиндра. Из верхней части блока по переливным патрубкам вода поступает в крышки цилиндров, а из них по отводящему трубопроводу направляется в водяной холодильник 4 и далее во всасывающий трубопровод насоса 8. В системе охлаждения ДВС имеется терморегулятор 3 с термобаллоном 2, который автоматически поддерживает необходимую температуру воды за счет перепуска части ее мимо водяного холодильника 4. Первоначальное заполнение водой внутреннего контура производится через расширительный бак 1. Туда же направляется паровоздушная смесь из отводящего трубопровода двигателя.Подача воды во внешний контур осуществляется автономным центробежным электронасосом 7, который забирает воду из кингстона через спаренный сетчатый фильтр 9 с запорными клапанами и подает ее последовательно к масляному 5 и водяному 4 холодильникам. Из водяного холодильника вода сливается за борт. Перед масляным холодильником установлен терморегулятор 6, который в зависимости от температуры масла регулирует количество воды, проходящее через холодильник. Температура и давление воды в системе охлаждения контролируется приборами местного и дистанционного контроля и системой аварийно-предупредительной сигнализации. Топливная система Топливная система предназначена для приема, хранения, очистки и своевременной подачи топлива в цилиндры двигателя. В состав топливной системы входят: топливные цистерны, топливоперекачивающий и топливоподкачивающий насос низкого давления, фильтры грубой и тонкой очистки, подогреватели топлива, топливные сепараторы, подогреватели сепараторов, топливный насос высокого давления, топливные форсунки и топливные трубопроводы.На рис. показана схема топливной системы. Топливо из запасной цистерны 3 основным топливоперекачивающим насосом 2 подается в расходную цистерну 7. Расходная цистерна располагается выше двигателя для обеспечения подпора, она оборудована переливной трубой 6, указателем уровня 8 и сливным краном 9. Топливо из расходной цистерны, пройдя спаренный фильтр грубой очистки 10, топливоподкачивающим насосом 11 подается через спаренный фильтр тонкой очистки 12 к топливным насосам высокого давления 13, а последние нагнетают через трубопроводы высокого давления 15 и щелевые фильтры 16 топливо к форсункам 17. Рециркуляционный трубопровод 14 обеспечивает отвод излишнего топлива (отсечное топливо насосов высокого давления), а трубопровод 18 отвод топлива, просочившегося через неплотности форсунок и насосов, в сточную цистерну 19. Предохранительный клапан 20 осуществляет перепуск излишнего топлива в расходную цистерну. При сильном загрязнении водой и механическими примесями через сепаратор 21 пропускается топливо, предварительно нагретое в подогревателе 22. Прием топлива осуществляется через палубные втулки 5 правого и левого бортов и трубопровод 4. Резервный ручной насос — 1. При работе двигателя на тяжелом топливе устанавливается еще цистерна пускового (легкого) топлива для запуска и маневров главного двигателя. Для удаления отстоя из запасной цистерны используется ручной зачистной насос 23.
Система пуска Большинство судовых двигателей запускаются сжатым воздухом под давлением, равным 2—3 Мн/м2 (для тихоходных) и 6—7,5 Мн/м2 для быстроходных). Запуск двигателей малой мощности осуществляется электростартером, а вспомогательные двигатели мощностью меньше 15 квт имеют ручной пуск. Сущность воздушного пуска заключается в том, что сжатый воздух поступает последовательно через пусковые клапаны во все цилиндры (в порядке их нормальной работы), и коленчатый вал двигателя быстро набирает частоту вращения. Пусковые клапаны, расположены в крышках рабочих цилиндров и управляются чаще всего пневматически.В состав системы пускового воздуха входят: компрессоры для производства сжатого воздуха, баллоны для его хранения, влагомаслоотделители, воздухопроводы, главный пусковой клапан, распределитель пускового воздуха (с числом рабочих золотников по числу цилиндров двигателя) и пусковые клапаны.
На рис. показаны схема пуска двигателя сжатым воздухом. Баллон 1 сжатого воздуха воздухопроводом соединен с пусковым клапаном 3 и воздухораспределителем 12 через главный пусковой клапан 11. Включение главного пускового клапана осуществляется дистанционно с поста управления. При включенном главном пусковом клапане сжатый воздух, преодолев натяжение пружины 8, опустит вниз золотник 7 воздухораспределителя. Воздух из воздухораспределителя поступит к поршню 5 пускового клапана 2 и откроет его. Пусковой воздух поступит в цилиндр двигателя и приведет его в действие. Когда кулачная шайба 9 через ролик 10 возвратит золотник 7 в крайнее верхнее положение, воздух из пространства над поршнем 5 через канал 6 воздухораспределителя будет выпущен в атмосферу. Пружина 4 закроет пусковой клапан.В соответствии с Правилами Регистра для реверсивных главных двигателей запас воздуха в баллонах должен обеспечивать не менее двенадцати последовательных пусков и реверсов, начиная с холодного состояния двигателя, без пополнения баллонов; для вспомогательных двигателей — шесть пусков. Система смазки двигателя Система смазки предназначена для подачи смазочного масла к трущимся частям двигателя, что уменьшает их трение и преждевременный износ, а также для частичного отвода тепла, выделяемого при трении. В некоторых двигателях систему смазки можно использовать для охлаждения поршней; она обеспечивает работу сервомоторов системы регулирования и автоматизации. Надежная и качественная работа системы смазки во многом определяет моторесурс двигателя.В современных дизелях применяют принудительную, циркуляционную и смешанную системы смазки.Смазку под давлением используют в мощных тронковых и во всех крейцкопфных двигателях для подшипников коленчатого и распределительного валов, подшипников приводов навешанных вспомогательных механизмов и поршневой головки шатуна. Смазка цилиндровых втулок и поршней осуществляется специальным насосом высокого давления— лубрикатором. Применение лубрикаторов позволяет использовать специальные сорта масел и обеспечивает регулирование количества подаваемого масла.Смешанная система смазки состоит из смазки под давлением и смазки цилиндров, осуществляемой разбрызгиванием масла, стекающего с рамовых и мотылевых подшипников. Смазка разбрызгиванием малоэффективна, режим смазки неустойчив, так как зависит от частоты вращения двигателя. Масло быстро стареет, его расход возрастает. Такую смазку применяют только в тропковых двигателях при диаметре цилиндра не более 400 мм.В состав системы смазки входят: масляный насос, фильтры, сточная цистерна (циркуляционная, резервный масляный насос, сепаратор и трубопроводы, связывающие отдельные элементы системы.
На рис. показана схема системы циркуляционной смазки с сухим картером. Откачивающий масляный насос 11 забирает через приемную сетку 12 масло из картера двигателя и направляет его через спаренный масляный фильтр грубой очистки 10 и маслоохладитель 8 в цистерну 4, откуда масло основным масляным насосом 3 по маслопроводу 1 нагнетается к трущимся частям двигателя. Постоянное давление масла в системе поддерживается перепускным клапаном 14. Терморегулятор 7 автоматически поддерживает постоянную температуру масла. Регулирование температуры масла осуществляется перепуском его части помимо холодильника по трубе 6. Для уменьшения пенообразования в картере и в масляной цистерне 4 смонтирована сетка 13. Цистерна 4 оборудована указателем уровня и переливной трубой 5. В системе предусмотрена постановка фильтра тонкой очистки 2 для лучшей очистки масла. Через фильтр тонкой очистки непрерывно проходит 10—15% общего количества прокачиваемого масла. Перед пуском двигателя он прокачивается ручным масляным насосом 9 контроль за работой масляной системы осуществляется по показаниям манометров М и термометров Т.
Санитарные системы
Системы водоснабжения Морские суда обычно оборудуются независимыми трубопроводами питьевой, мытьевой и забортной воды. Питьевая вода подается в камбуз и к кипятильникам, а также в умывальники. В банях и прачечных используется пресная мытьевая вода. Холодная и горячая забортная вода подводится в туалеты, а также используется для охлаждения кипятильников и питания опреснительных установок. Трубопроводы каждой системы водоснабжения имеют свои отличительные знаки. На трубах забортной и мытьевой воды накрашивают два узких отличительных кольца зеленого цвета. Трубопровод питьевой воды имеет отличительные кольца, между которыми наносят предупреждающее кольцо синего цвета.
К качеству питьевой воды предъявляют очень строгие требования. Поэтому хранение питьевой воды на судне производится в специальных вкладных цистернах, не соприкасающихся с забортной водой и цистернами топлива. Для замера уровня воды цистерны оборудованы водомерными стеклами или дистанционными уровнемерами. Применять футштоки для определения количества питьевой воды запрещается. Мытьевую воду на судах обычно хранят в отсеках двойного дна, изготовленных из нержавеющей стали и оборудованных бактерицидными установками.
Напор в системе создается с помощью пневмоцистерны. Принцип ее действия состоит в том, что при подаче воды в герметически закрытую цистерну в верхней части сжимается воздух. Повышенное давление в пневмоцистерне используется для подачи воды в расходную магистраль.
Нормальная работа систем водоснабжения и их содержание в исправном состоянии обеспечиваются повседневными наблюдением и уходом. Особенно тщательно следует наблюдать за состоянием питьевой воды: цистерны, в которых она хранится, необходимо регулярно очищать и окрашивать. Запасы воды можно хранить в цистернах зимой не более 7, а летом 5 сут. Для увеличения сроков хранения система питьевой воды оборудуется ионизационными бактерицидными установками.
У выхода за борт отливной трубопровод имеет невозвратно-запорный клапан.
Из санитарных помещений фекальные и сточные воды поступают в цистерны самотеком по фановому и сточному трубопроводам. Трубопровод фановой системы выполняется из стальных оцинкованных труб диаметром не менее 100 мм. Такой диаметр обеспечивает быстрое и надежное прохождение фекальных вод при уклоне не менее 0,05° (угол к горизонту около 5°). Для сточного трубопровода применяют трубы меньшего диаметра. Чтобы в помещение не проникал неприятный запах, на сточных и фановых трубах устанавливают водяные затворы, представляющие собой изгибы труб, где задерживается вода, которая препятствует проходу газов. С этой же целью под умывальниками устанавливают отстойники.
