Устье газлифтной скважины оборудуют арматурой, которая остается там после окончания ее фонтанирования. [1]
Устье газлифтной скважины оборудуют стандартной фонтанной арматурой, рабочее давление, которой должно соответствовать максимальному ожидаемому на устье скважины. Арматуру до установки на скважину спрессовывают в сборном виде на пробное давление, указанное в паспорте. [2]
Устье газлифтной скважины оборудуют стандартной фонтанной арматурой, рабочее давление которой должно соответствовать максимальному, ожидаемому на устье скважины. Арматуру до установки на скважину спрессовывают в собранном виде на пробное давление, указанное в паспорте. После установки на устье скважины ее спрессовывают на давление, допустимое для опрессовки эксплуатационной колонны, при этом независимо от ожидаемого рабочего давления арматуру монтируют с полным комплектом шпилек и уплотнений. Под ее выкидными и нагнетательными линиями, расположенными на высоте, устанавливают надежные опоры, предотвращающие падение труб при ремонте, а также вибрацию от ударов струи. [3]
На устье газлифтной скважины устанавливают арматуру, которая предназначена для тех же целей, что и арматура фонтанных скважин. [4]
Для оборудования устья газлифтных скважин из указанных арматур применяются рассчитанные на рабочее давление ( по ряду) 7, 14, 21, 35 МПа и с условным диаметром прохода стволовой елки 50, 65, 80, 100 мм. [5]
Для оборудования устья газлифтной скважины используется фонтанная арматура ( см. гл. [7]
В состав оборудования для эксплуатации скважин газлифтным способом входят: колонна насосно-компрессорных труб с рабочими и пусковыми клапанами, пакер, клапан-отсекатель, ингиби-торный клапан, клапан аварийного глушения, разъединитель и прочие устройства, наличие которых обусловлено особенностями технологического режима эксплуатации скважин и характером пласта. Устье газлифтной скважины оборудуется колонной головкой и устьевой арматурой, позволяющими герметизировать межтрубное пространство, подвешивать одну или несколько колонн насосно-компрессорных труб, подводить в скважину газ, отводить продукцию пласта в промысловую сеть. [9]
Устьевое оборудование фонтанных скважин в основном удовлетворяет приведенным требованиям, за исключением некоторых, связанных со спецификой газлифтного способа эксплуатации скважин. Поэтому обычно устье газлифтных скважин оборудуется фонтанной арматурой. [11]
Устьевое оборудование фонтанных скважин в основном удовлетворяет приведенным требованиям, за исключением некоторых связанных со спецификой газлифтного способа эксплуатации скважин. Поэтому обычно устье газлифтных скважин оборудуется фонтанной арматурой. [13]
Оборудование газлифтных скважин
При добыче нефти одним из самых распространенных способов по подъему ресурсов на поверхность являются газлифтные скважины, позволяющие использовать специальный газ для искусственного поднятия горючей жидкости. Данный способ актуален для подъема большого количества жидкости, а также при работе с большим количеством песчаных слоев. Для работы необходимо собрать более легкую, нежели для эрлифтовой откачки, конструкцию, а добыча нефти отличается меньшими потерями в процессе добычи. Используемый для подъема газ можно использовать вторично, хотя это требует нового процесса сбора и компрессии.
Что такое газлифтная скважина?
Газлифтные скважины – разновидность, которая требует подвода специально подобранного газа по выделенному каналу. Данный газ позволяет разгазировать нефть и получить максимальное количество продукта. После того, как обнаруженное месторождение прекращает фонтанировать, производится устройство газлифта, поскольку нехватка энергии пластов вынуждает прибегать к искусственному подъему жидкости. Дополнительную стимуляцию создает собственно газ, который вводится в сжатом виде внутрь. Основной принцип работы заключается в подаче газа к башмаку колонны, где он перемешивается с нефтью. Данная консистенция поднимается по специально подготовленным трубам наверх. Вводимый газ усиливает давление пластов, которое может меняться со временем при постепенном истощении скважины.
Чаще всего газлифтный способ добычи используется в скважинах с высоким дебитом, а также сильным забойным давлением. Также газлифтные скважины могут быть устроены в песчаных грунтах с высокой сыпучестью, с наличием других отягощающих процесс добычи факторов. К таким факторам относится постоянная подтопляемость, непосредственная близость к болоту или водоему и т.д. Высокая эффективность позволяет максимально быстро извлечь большую часть нефти без энергозатрат и потерь самой жидкости. Отсутствие трущихся элементов в конструкции позволяет снизить затраты и на обслуживание скважины.
Оборудование газлифтных скважин
На устье таких скважин монтируется специальная арматура, которая выполняет основную герметизирующую функцию, а также служит для подвешивания труб для подъема нефти. Арматурная конструкция позволяет также провести различные операции по спуску оборудования/механизмов по стволу скважины, который может потребоваться при ремонте или обслуживании. Чаще всего на газлифтной скважине применяется арматура, используемая на фонтанном этапе разработки, также может использоваться более легкий материал.
Нередко арматура монтируется в свободную область между трубами либо в центральные элементы, чтобы вызвать нагнетание газа. Если в процессе разработки выявляется отложение частиц парафина, на арматурной конструкции может быть устроен специальный лубрикатор: через него внутрь вводится скребок для очистки от подобного вещества. Другой способ защитить конструкцию от парафиновых отложений – применение труб из более современных материалов (например, конструкции с эмалированными внутренними стенками не позволяют парафину скапливаться).
Также устье скважины газлифтного типа оснащается оборудованием для регулировки. Чаще всего их роль играет регулирующий клапан, который поддерживает правильное давление внутри и контролирует давление газа, используемого для нагнетания. Перепады давления могут вызвать перебои в поднятии жидкости и нередко тормозят работу, поэтому в системе центрального газоснабжения ставится оборудование по измерению колебаний, расхода, применяется специальная арматура.
Главным плюсом в развитии эксплуатации подобных скважин стало освоение новой технологии, согласно которой стало возможным работать с клапанами оборудования непосредственно через трубы НКТ, которые устанавливаются на расчетной глубине в отведенной для них камере. В результате при повреждении какого-либо элемента не требуется извлекать трубы на поверхность, и достаточно вынуть оборудование наверх без демонтажа основной колонны.
Расчетные места газлифтных скважин оборудуются эксцентричными камерами, в которых помещаются клапана. При спуске с карман клапан может уплотниться посредством специальных резиновых колец и защелки. Снаружи между кольцами есть отверстия, служащие для выпуска газа наружу. В верхнем сегменте камеры располагается втулка, которая направляет рабочий инструмент, а на его конце монтируется пружинный механизм, который служит для высвобождения клапанной головки после того, как элемент окажется в своем кармане.
Исследование газлифтных скважин
Работы по исследованию газлифтной скважины должны проводиться для решения следующих задач:
В рамках исследования газлифтной скважины часто можно наблюдать некоторую пульсацию, при которой жидкость и газ выбрасываются наружу по очереди. Газовый расход при этом будет значительно сильнее, и чтобы бороться с эффектом пульсации, необходимо устанавливать на конце специальный клапан.
При исследовании газлифтной скважины необходимо выявить оптимальный режим функционирования, для чего специалисты изучают дебиты и отслеживают их изменения. Последнее выявляется посредством сравнения уровня газа при подаче и непосредственно в скважине: несовпадения объема приводят к нарушению пропускной способности оборудования. Подобный дефект провоцирует изменения баланса между жидкостью, которая появляется из пластов, и самим подъемником, поэтому жидкость либо скапливается, либо уходи из пространства за трубами. В результате исследования наблюдается перепад давлений, и это напрямую влияет на количество возможной добычи нефти из газлифтной скважины.
Когда режим функционирования газлифтной скважины установлен стабильно, следует спустить манометр и выяснить, каково в данный момент забойное давление. Измерения проводятся несколько раз, и на основании полученных данных можно узнать, как меняется дебит, насколько перспективны те или иные газлифтные скважины. Манометрические измерения позволяют получить максимально точные результаты исследования, однако сам спуск вызывает затруднения во многих случаях. Ввиду этого измерения чаще касаются параметров рабочего давления, расхода средств, вычислением удельного веса газа, используемого в том или ином режиме, и дебитов. Чаще всего используются сверхчувствительные приборы и уловители, в том числе пеленгаторы шума. Последний тип устройства представляет собой микрофон, и его опускают в скважину, чтобы определить посторонние явления и их характер по акустическому шуму.
Выводы
Газлифтные скважины применяются для добычи нефти достаточно часто, и для их функционирования необходимы соответствующие устройства. Проведение подробных исследований позволит определить характер проблемы при нарушении эксплуатации оборудования, выявить продуктивность и особенности работы скважины, для чего используется современное оборудование.
Видео: Что такое газлифтная добыча нефти
Чем должно быть оборудовано устье газлифтной скважины тест
Каким сечением должен быть заземляющий проводник?
Периодичность опрессовки плашечных превенторов?
Гидравлическая опрессовка через 6 месяцев; дефектоскопия – один раз в год
Гидравлическая опрессовка через 4месяца; дефектоскопия – один раз в полгода
Гидравлическая опрессовка через 6 месяцев; дефектоскопия – один раз в полгода
Гидравлическая опрессовка через 8 месяцев; дефектоскопия – один раз в год
Что производится перед началом работ на скважинах I и II категории опасности по ГНВП?
Инструктаж на рабочем месте по предупреждению ГНВП и открытых фонтанов с записью в «Журнале регистрации инструктажей на рабочем месте».
Разовый инструктаж по предупреждению ГНВП
Дополнительный инструктаж по предупреждению ГНВП
Перед проведением работ на скважине бригада должна быть ознакомлена?
С планом ликвидации аварий и планом работ, который должен содержать сведения по конструкции и состоянию скважины, внутрискважинному оборудованию, перечню планируемых операций, ожидаемым технологическим параметрам при их проведении
С планом ликвидации аварий который должен содержать сведения по конструкции и состоянию скважины, пластовому давлению, внутрискважинному оборудованию, перечню планируемых операций, ожидаемым технологическим параметрам при их проведении
С планом ликвидации аварий и планом работ, который должен содержать сведения по конструкции и состоянию скважины, пластовому давлению, внутрискважинному оборудованию, перечню планируемых операций, ожидаемым технологическим параметрам при их проведении
С планом ликвидации аварий который должен содержать сведения по конструкции и состоянию скважины, пластовому давлению, внутрискважинному оборудованию
При каком минимальном расстоянии между центрами устьев соседняя скважина должна быть остановлена и заглушена?
Что должны иметь специалисты с высшим и средним специальным образованием, работающие по рабочим специальностям для допуска к самостоятельной работе?
Должны пройти стажировку на рабочем месте с выдачей соответствующего удостоверения по рабочим профессиям
Должны пройти обучение с выдачей соответствующего удостоверения по рабочим профессиям
Должны пройти аттестацию с выдачей соответствующего удостоверения по рабочим профессиям
При разобщенности осваиваемого пласта непроницаемым пропластком и находящегося сверху или снизу от него невскрытого перфорацией водоносного пласта перепад давления на 1 м высоты цементного кольца должен быть?
На сколько % в процессе испытания колонн избыточное давление на устье должно превышать максимальные давления, возникающие в процессе освоения и эксплуатации скважины?
Не менее, чем на 15%
Не менее, чем на 20%
Не менее, чем на 10%
Какая цена деления должна быть на шкале манометра при опрессовке э/к?
0,02МПа, в которых давление опрессовки находится в пределах 30-50% шкалы
0,03МПа, в которых давление опрессовки находится в пределах 40-50% шкалы
0,1МПа, в которых давление опрессовки находится в пределах 40-50% шкалы
0,05МПа, в которых давление опрессовки находится в пределах 40-50% шкалы
Каким должно быть расстояние между насосными установками (агрегатами) при расстановке на скважине?
Не менее 1 м. Агрегаты устанавливаются кабинами от устья скважины
Не менее 2 м. Агрегаты устанавливаются с подветренной стороны
Не менее 3 м. Агрегаты устанавливаются кабинами от устья скважины
Не менее 3 м. Агрегаты устанавливаются с подветренной стороны
Кто допускается к руководству работами по бурению, освоению и ремонту скважин, ведению геофизических работ в скважинах, а также по добыче и подготовке нефти и газа?
Имеющие высшее образование по специальности и прошедшие проверку знаний в области промышленной безопасности
Имеющие профессиональное образование по специальности, прошедшие проверку знаний в области промышленной безопасности и имеющие удостоверения по специальности
Имеющие профессиональное образование по специальности и прошедшие проверку знаний в области промышленной безопасности
Имеющие высшее образование по специальности и прошедшие проверку знаний в области промышленной безопасности и имеющие удостоверения по специальности
Какая периодичность проверки знаний у руководящих работников и специалистов?
Не реже одного раза в год
Не реже одного раза в два года
Не реже одного раза в три года
Не реже одного раза в пять лет
Что должны иметь исполнители и руководитель работ при работе в дыхательном аппарате на устье скважины или у другого источника выделения сероводорода?
Должны быть обеспечены надёжной двусторонней телефонной или радиосвязью ( с постоянным вызовом ) с диспетчером организации, а работающие непосредственно на газоопасном объекте – дополнительной телефонной связью с диспетчером организации и транспортной организацией.
Должны быть обеспечены надёжной двусторонней телефонной или радиосвязью с диспетчером организации, а работающие непосредственно на газоопасном объекте – дополнительной телефонной связью с диспетчером организации и транспортной организацией
Должны быть обеспечены двусторонней телефонной или радиосвязью с диспетчером организации, а работающие непосредственно на газоопасном объекте – дополнительной телефонной связью с диспетчером организации и транспортной организацией
Должны быть обеспечены телефонной или радиосвязью с диспетчером организации, а работающие непосредственно на газоопасном объекте – дополнительной телефонной связью с диспетчером организации
На каком расстоянии от устья скважины запрещаются работы во время проведения прострелочных работ?

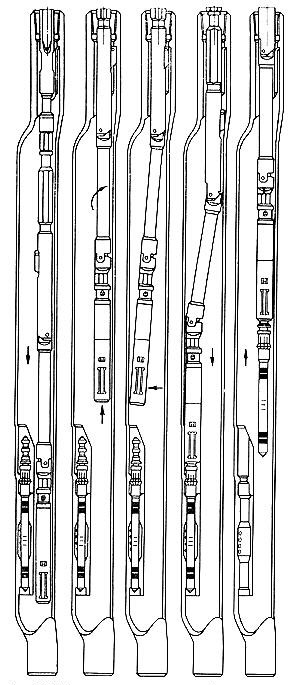

Рис. 9.18. Последовательность операций при извлечении газлифтного клапана
из кармана эксцентричной камерыс помощью канатной техники
Важнейшим достижением в области газлифтной эксплуатации было создание н освоение так называемой техники и технологии спуска н извлечения газлифтных клапанов через НКТ, устанавливаемых в специальных эксцентричных камерах, размещенных на колонне насосно-компрессорных труб на расчетных глубинах. Это исключило необходимость извлечения колонны труб для замены пусковых или рабочих клапанов при их отказе или поломке.
Клапаны извлекаются также с помощью канатной техники. Для этого в скважину спускается экстрактор, который, попадая в эксцентричную камеру, после последующего небольшого подъема ориентируется там направляющей втулкой в плоскости посадочной камеры клапана. После ориентации экстрактора его звенья под действием пружин переламываются в сочленениях так, что становятся в положение перед ловильной головкой клапана. Захватное пружинное приспособление на конце экстрактора при посадке на ловильную головку клапана захватывает ее и при подъеме вырывает сам клапан из посадочной камеры.

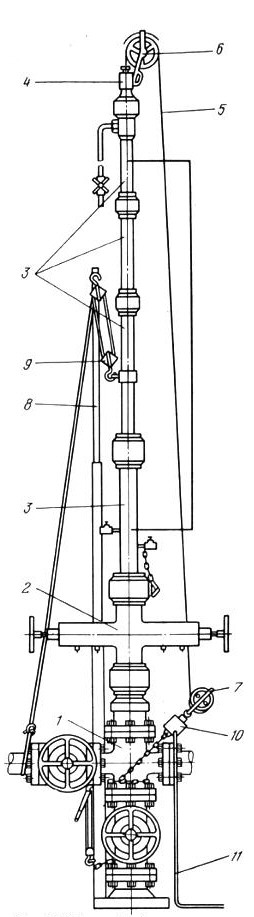

Рис. 9.19. Устьевой лубрикатор для спуска и подъема газлифтных
