Оборудование устья скважин

Оборудование устья скважин всех типов предназначено для герметизации затрубного пространства, отвода продукции скважины, а также для проведения технологических операций, ремонтных и исследовательских работ. Оно комплектуется в зависимости от способа эксплуатации скважин.

При фонтанном, компрессорном и бескомпрессорном способахдобычи нефти оборудование устья составляется из одинаковых деталей и узлов по подобным схемам.

Фонтанная арматура рассчитана на рабочее давление?, 14, 21, 35, 70 и 105 МПа, имеет диаметр проходного сечения ствола от 50 до 150мм.

Оборудование устья штанговой насосной скважинывключает (рис. 7.25) колонный фланец 1, планшайбу 2 с подвешенными к ней на-сосно-компрессорными трубами 3. В верхнюю муфту 4 труб ввинчивают тройник 5 для отвода нефти (в горизонтальной плоскости), а также для вывода наружу устьевого штока 7, связывающего через канатную подвеску насосные штанги с головкой балансира станка-качалки. Место выхода устьевого штока из тройника герметизировано с помощью сальника 6, набивку которого уплотняют крышкой 8 и пружиной.

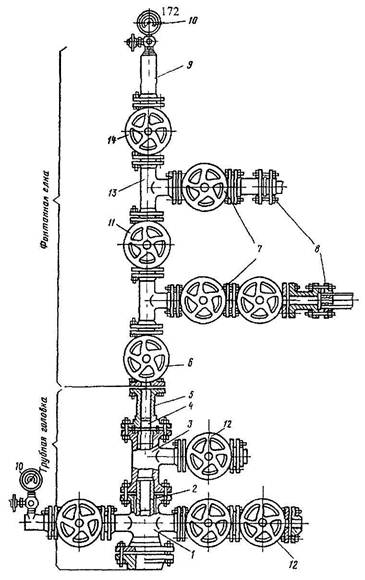

Рис. 7.23. Фонтанная арматура тройннковая:

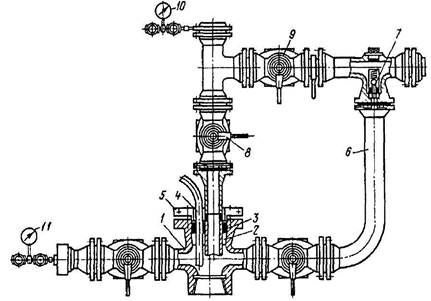

Рис. 7.24. Схема обвязки крестовой фонтанной арматуры:

Рис. 7.26 Станок-качалка типа СКД:

В планшайбе предусмотрены специальные отверстия для спуска в скважину скважинных приборов, выполнения ремонтных работ и технологических операций.

Жидкость, подаваемая насосом, направляется через боковой отвод тройника 5 в выкидную линию и далее в замерную или газосе-парационную установку.

Станок-качалка— это балансирный индивидуальный механический привод штангового скважинного насоса. Его основными узлами являются (рис. 7.26) рама 13, стойка 3 в виде усеченной четырехгранной пирамиды, балансир 2 с поворотной головкой, траверса 15 с шатунами 4, шарнирно подвешенная к балансиру, редуктор 6 с кривошипами 5 и противовесами 14. Для обеспечения возможности изменения числа качаний станки-качалки комплектуются набором сменных шкивов 7,10.

Таблица 7.5 Основные характеристики станков-качалок

Рис. 7.27. Оборудование устья скважины, эксплуатируемой глубинными центробежными или винтовыми насосами:

Оборудование устья скважин, эксплуатируемых глубинными центробежными и винтовыми насосами,идентично. Оно изображено на рис. 7.27. Крестовина 1 навинчивается на ответную муфту колонной головки и имеет боковые задвижки. Насосный агрегат на НКТ подвешивают на специальной разъемной эксцентричной планшайбе 5, имеющей отверстие для кабеля 4. Места ввода кабеля и НКТ уплотняются разъемным корпусом 2 и резиновым уплотнителем 3, который поджимается разъемным фланцем. Межтрубное пространство соединено с выкидной линией 6, на которой установлен обратный клапан 7 для отвода газа при работе скважины. Задвижка 8 позволяет спускать в скважину различные измерительные приборы и механические скребки для очистки подъемных труб от парафина. Для этого на тройнике устанавливают специальный лубрикатор. Задвижка 9, установленная на выкиде устьевой арматуры, служит для регулирования режима работы скважины. Давления на выкиде и в межтрубном пространстве замеряются манометрами 10, 11.

Одновременная раздельная эксплуатация нескольких пластов одной скважиной

Опыт разработки нефтяных и газовых месторождений показывает, что более половины всех капитальных вложений приходится на бурение скважин. Кроме того, не всегда в пластах содержатся рентабельные для извлечения самостоятельной сеткой скважин запасы нефти и газа. Уменьшить затраты на бурение скважин и сделать рентабельной добычу нефти и газа из пластов с небольшими запасами позволяет одновременная раздельная эксплуатация нескольких пластов одной скважиной (ОРЭ).

Метод ОРЭзаключается в том, что пласты в скважине разобщаются с помощью специальных устройств (пакеров) и для каждого пласта создаются отдельные каналы для выхода продукции на поверхность, снабженные соответствующим оборудованием.

Рис. 7.28. Принципиальные схемы ОРЭ:

— продуктовый пласт;

— цементный камень;

-пакер

Возможности раздельной эксплуатации пластов через одну скважину существенно зависят от диаметра эксплуатационной колонны. Если он мал (меньше 168 мм), то диаметры подъемных труб невелики и их гидравлическое сопротивление является повышенным, что отрицательно сказывается на дебите скважин.
